Огляд відеокарти XFX GeForce 8600GTS 730M XXX

Сьогодні до нас потрапила відеокарта XFX GeForce 8600GTS 730M XXX аналогічна XFX GeForce 8600GTS 720М Extreme , яку розглядали раніше. Єдина відмінність нашої новинки - це ще більш завищена частота щодо специфікації компанії NVIDIA.

Розглянемо специфікації відеокарти:

Найменування технічних характеристик

XFX GeForce 8600 GTS 256MB DDR3 ( PV-T84G-UDD3, PV-T84G-UDD7)

Найменування графічного процесора

GeForce 8600 GTS (G84)

Техпроцес, мкм

0.08 ( low-k)

Площа ядра, кв.мм

169

Число транзисторів, млн.

289

Робочі частоти GPU (ROPs/Shaders), МГц

730/1595

Робочі частоти відеопам'яті, ГГц

2.26

Об'єм пам'яті, Мб

256

Тип пам'яті

GDDR3

Розрядність шини обміну з пам'яттю

128 bit

Інтерфейс

PCI-Express x16

Число уніфікованих шейдерних процесорів., шт.

32

Число текстурних процесорів, шт.

16

Число блоків растеризації (ROP’s), шт.

8

Підтримка версії Pixel Shaders / Vertex Shaders

4.0 / 4.0

Пікова споживана потужність в 3D режимі роботи, W

< 71

Вимоги до потужності блока живлення, W

~350

Розміри відеокарти еталонного дизайну, мм. (Д х В х Т)

180 x 100 x 15

Виходи

2 х DVI-I (Dual-Link),
TV-Out, HDTV-Out,
HDCP

Додатково

підтримка технології SLI

Сайт виробника

http://www.xfxforce.com/

Як видно з таблиці, відеокарта XFX GeForce 8600 GTS 256MB розігнана по графічному чіпу (ROPs/Shaders) на 55/137 МГц і пам'яті на 260 МГц. Це теоретично збільшує продуктивність на 9%, подивимося як буде в реальності.

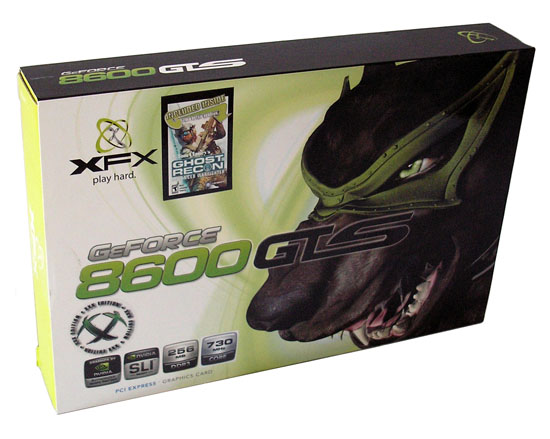

Відеокарта поставляється в подвійній коробці стандартного розміру. На лицьовій стороні зображений звичний для продукції компанії XFX вовк у масці, а на нижній частині присутні іконки, які показують ключові особливості даного продукту.

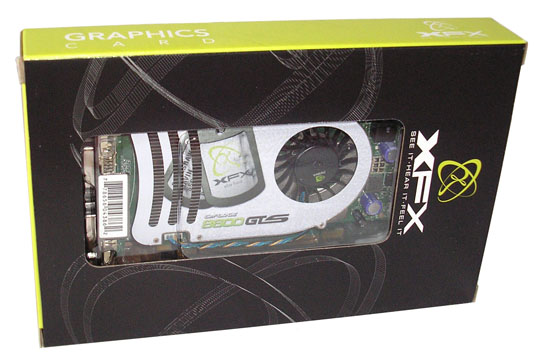

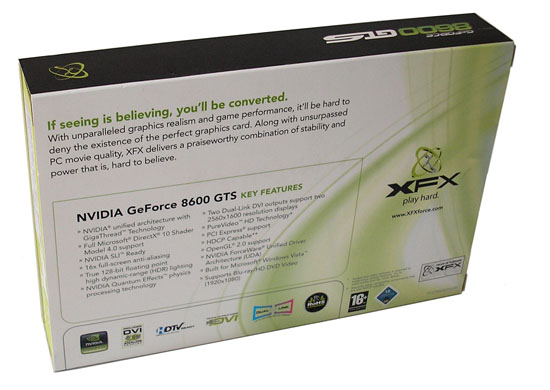

На звороті коробки присутній перелік специфікацій, підтримуваних розглядаємим зразком. При розкритті, всередині маємо ще одну упаковку де знаходиться відеокарта. На лицьовій стороні цієї коробки зроблено виріз, через який можна побачити продукт цілком.

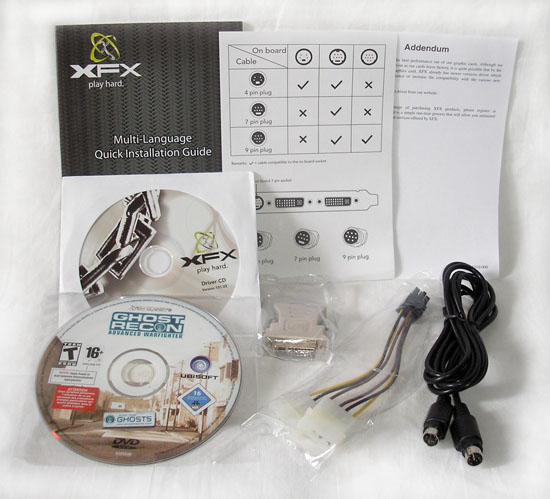

Зміст коробки:

  • S-Video кабель;
  • Один 15 pin DVI / D-Sub перехідник;
  • DVD з грою Ghost Recon: Advanced Warfighter;
  • Багатомовний (включаючи російську) посібник з швидкого встановлення відеокарти;
  • Кабель для підключення додаткового живлення відеокарти;
  • Вкладиш, який пояснює можливості підключення TV-Out;
  • Компакт-диск з драйверами відеокарти.

Як бачимо, комплектація досить таки непогана.

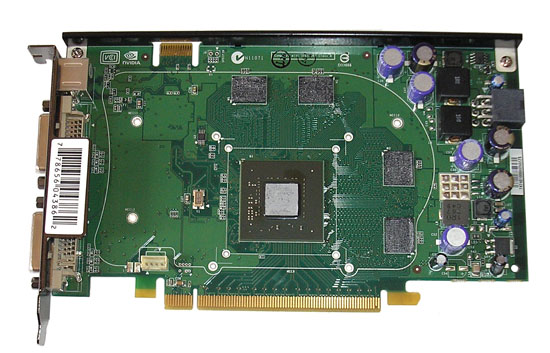

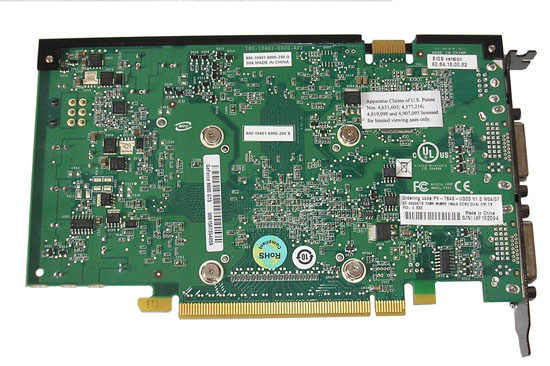

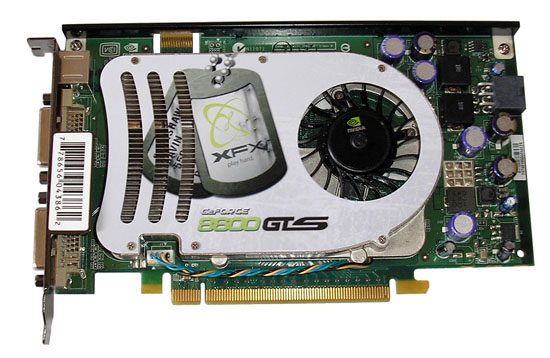

Почнемо розгляд самої відеокарти XFX GeForce 8600 GTS 256MB. Вона виконана на зеленому текстоліті з «референсним» розведенням РCB. На ній зверху встановлене чорне ребро жорсткості разом з аналогічного кольору панеллю роз’ємів. Такий добір, підкреслених кольоровою гамою навісних елементів плати, створює враження значних швидкісних характеристик відеокарти. На зовнішній панелі присутні TV-Out і два комбінованих роз’єми DVI-I. Як бачимо, відсутність вихідного VGA стає стандартом.

З правого боку знаходяться основні елементи системи живлення відеокарти, а також додаткові роз’єми енергосистеми моделі, яку розглядаємо.

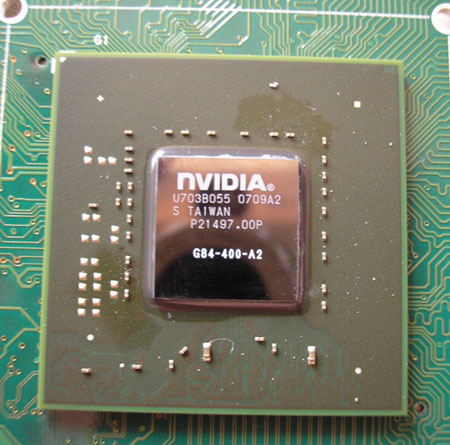

Серцем відеокарти XFX GeForce 8600 GTS 256MB є встановлений на неї процесор G84 ревізії A2, випущений на Тайвані на початку березня поточного року. Частота роботи графічного процесора становить 730 МГц. Він отримав 32 уніфікованих потокових процесора, які працюють на частоті 1595 МГц. Тут немає встановленої захисної рамки, тому варто бути обережним при знятті системи охолодження.

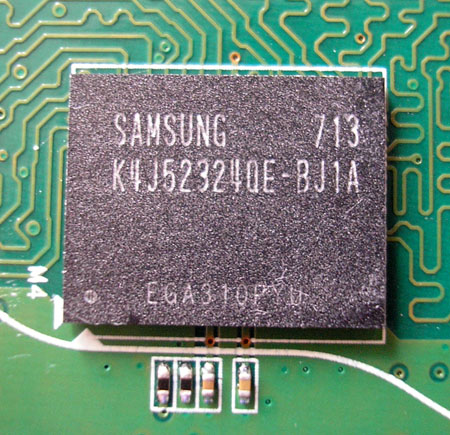

Відеокарта XFX GeForce 8600 GTS 256MB оснащена 256 Мб відеопам'яті, набраної чотирма мікросхемами Samsung K4J52324QE-BJ1A стандарту GDDR3. Відповідно до маркування, пам'ять має час відгуку 1 нс, що відповідає частоті 2000 МГц, але практично функціонує на  2260 МГц.

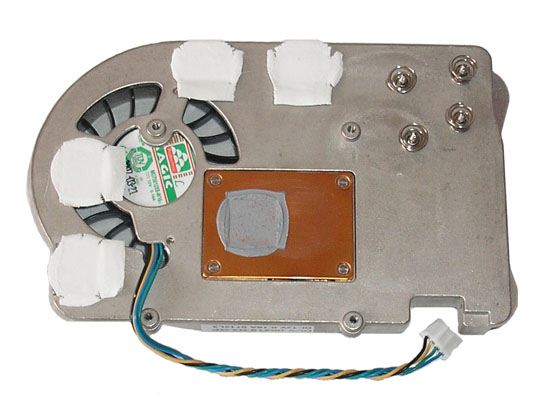

XFX GeForce 8600 GTS 256MB отримала стандартну систему охолодження, оздоблену стилізованим малюнком фірми XFX. Вона являє собою алюміньовий корпус, з боку якого розташована турбіна, що нагнітає повітря.

У центрі радіатора знаходиться мідний теплорозподільник. У процесі експлуатації система охолодження відеокарти видавала значний шум. Нижче наведені температурні показники EVGA GF8600GTS під час проходження 3DMark'05:
