Огляд відеокарти Sapphire Radeon HD 2600 XT GDDR3

Нещодавно ми вже досліджували можливості графічного процесора Radeon HD 2600 XT при роботі з відеопам'яттю GDDR4 на прикладі відеокарти від Sapphire. Тоді прийшли до висновоку, що використання більш повільної пам'яті GDDR3 повинно трохи зменшити продуктивність, проте також призведе і до помітного зниження вартості відеокарти. Так Radeon HD 2600 XT GDDR3 втратив у ціні приблизно 40%, а скільки втрачено в продуктивності спробуємо розглянути в цьому огляді.

Відеокарта Sapphire Radeon HD 2600XT GDDR3

Спочатку наведемо коротку характеристику відеокарти:

Назва

Sapphire Radeon HD 2600 XT 256Mb GDDR3 PCI-E DUAL DVI-I/TVO (PN: 188-01E42-000SA)

Графічне ядро

AMD/ATI Radeon HD 2600 XT (RV630)

Конвеєра

120 уніфікованих потокових

Підтримувані API

DirectХ 10 (Shader Model 4.0)
OpenGL 2.0

Частота ядра

800 МГц

Об'єм пам'яті

256 Мб GDDR3

Частота пам'яті

1400 MГц (700 МГц DDR)

Шина пам'яті

128-розрядна

Стандарт шини

PCI Express X16

Максимальна роздільна здатність

До 2560 x 1600

Виходи

2x DVI-I (2x VGA через перехідники)
2x HDMI (через перехідники)
TV-Out  (HDTV, S-Video і Composite)

Підтримка HDCP

Присутня
Декодування MPEG-2, MPEG-4, DivX, WMV9, VC-1 і H.264/AVC

Драйвера

Свіжі драйвери можна завантажити з:
- сайту підтримки;
- сайту виробника GPU.

Сайт виробника

http://www.sapphiretech.com/

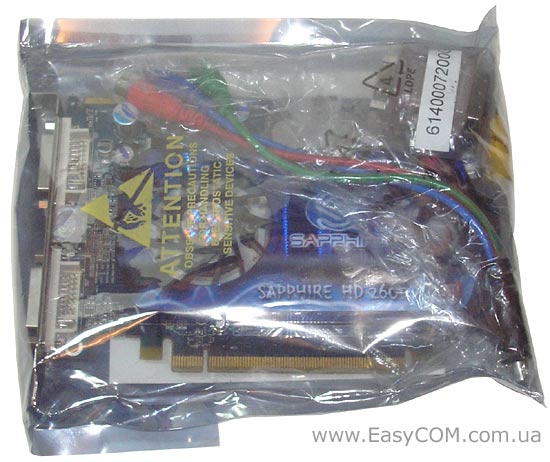

І ця відеокарта на ATI Radeon HD 2600 XT потрапила на тестування в антистатичному пакеті, але вже з фірмовою символікою виробника в оформленні.

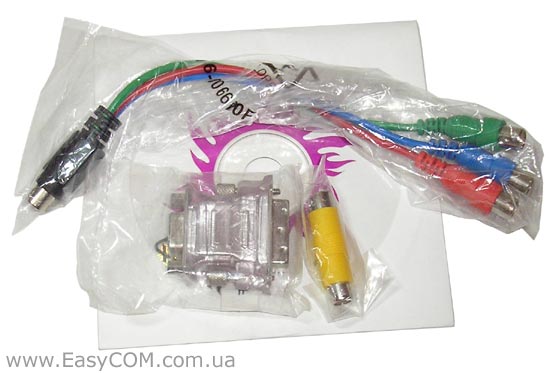

Комплектація відеокарти трохи скромніше та натякає на не високу вартість продукту:

  • Перехідник з DVI на VGA;
  • Покомпонентний TV-Out (HDTV);
  • Перехідник з S-Video на Composite;
  • CD з драйверами і додатковим програмним забезпеченням.

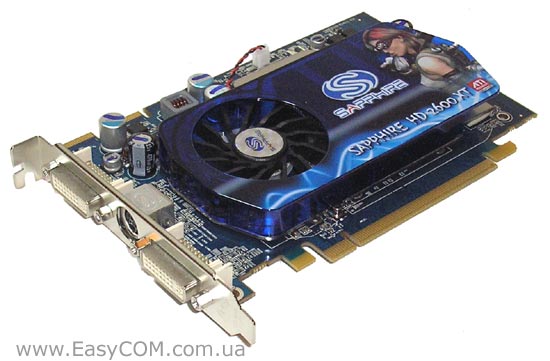

Відеокарта, виконана на синьому текстоліті, який має зовсім інше розведення, ніж в Radeon HD 2600 XT GDDR4. Крім застосування дешевшої пам'яті, використовується і зменшених розмірів друкована плата, що теж повинно призвести до зниження собівартості. Незважаючи на спрощення дизайну, відеокарта має роз'єми для об'єднання в CrossFire. При більш детальному розгляді бачимо, що в модулі живлення не вистачає елементів.

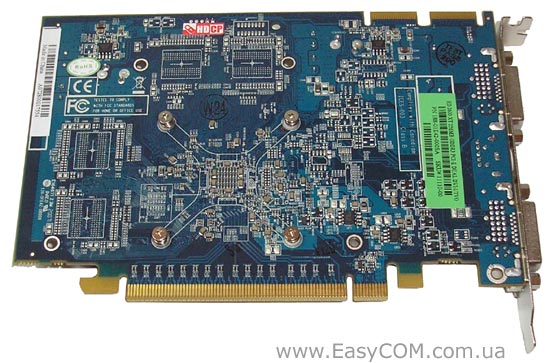

Проте, коли перевернули плату, все стало зрозуміло. Дизайн друкованої плати є універсальним, що дозволяє створювати відеокарти з 256 і 512 Мб відеопам'яті. Відповідно, після розпаювання відсутніх чіпів пам'яті, виникне потреба організувати їм живлення. Проте, додатковий роз'єм живлення відсутній, тобто відеокарта споживає не більше 75 Вт, які забезпечує роз'єм PCI Express X16.

Для підключення зовнішніх пристроїв використовуються два роз'єма DVI, які перетворюються за допомогою перехідників в VGA (15-pin D-Sub) або HDMI,  також присутній TV-Out.

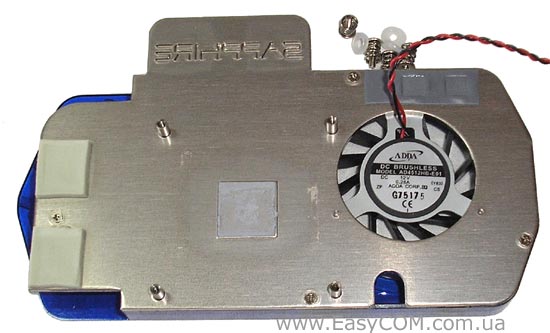

Практично всю поверхню фронтального боку відеокарти закриває турбінна система охолодження, що займає всього один слот. Цікаво, що радіатор виконаний повністю з алюмінію (у моделі з GDDR4 у конструкції використовувалася мідь). Крім GPU охолоджуються і чіпи пам'яті, які стикаються з системою охолодження через термопрокладинки.

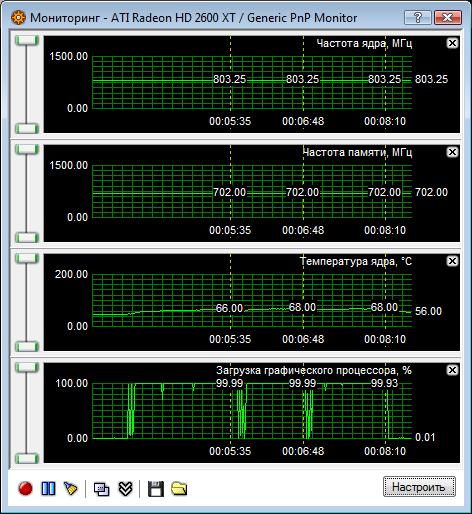

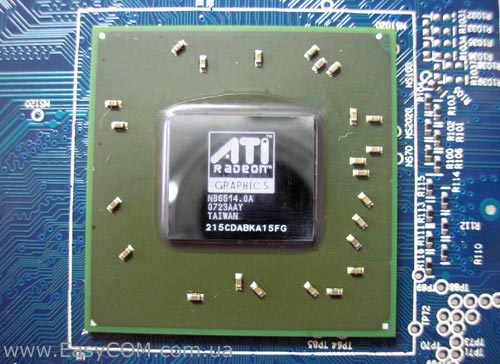

На самому графічному процесорі відсутня вказівка моделі, але драйвер визначає його правильно, як ATI Radeon HD 2600 XT (RV630), що має 120 універсальних потокових процесора. Працює GPU, як і має бути, на частоті 800 МГц.

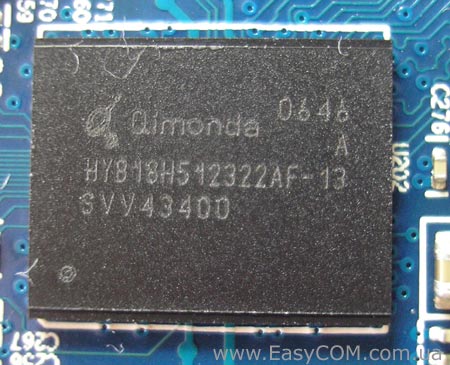

На  відеокарті встановлено 256 Мб відеопам'яті чотирма мікросхемами GDDR3 Qimonda HYB18H512322AF-13 з часом відгуку 1,3 нс, що відповідає робочій тактовій частоті 1500 МГц (750 МГц DDR), але чіпи працюють на частоті 1400 МГц (700 МГц DDR). Частота нижче номінальної та відвід тепла повинні дозволити розігнати відеопам'ять, що, відповідно висновкам попереднього огляду, має позначитися дуже сприятливо на продуктивності - перевіримо, а поки подивимося на номінальну продуктивність.
