Огляд відеокарти Sapphire Radeon HD 2400 XT

Традиційно реалізація підтримки самих нових графічних API добирається в бюджетний сектор в останню чергу. Та й робиться це не стільки заради забезпечення достатньої продуктивності, а більше для сумісності, щоб будь-яка програма, робоча або ігрова, змогла запуститися на будь-якому комп'ютері. Звичайно, любителям комп'ютерних ігор такий підхід буде не до душі і вони виберуть щось більш продуктивне, а звичайним користувачам буде важко зважитися на купівлю недорогої відеокарти, в замін старої або інтегрованої. Саме для таких споживачів можуть стати вирішальними другорядні особливості здешевлених ігрових прискорювачів нового покоління. Так, на сьогодні, в еру переходу до відео високої чіткості, саме функції прискорення обробки такого відеопотоку і підтримка HDCP, а також інтерфейсу HDMI, можуть схилити власника скромного офісного ПК або комп'ютерного медіаплеєра відмовитися від використання вбудованого відео на користь нової відеокарти. Можливості одного з таких недорогих графічних прискорювачів, з підтримкою нових API, інтерфейсів і апаратного декодування відео високої чіткості, ми і розглянемо в цьому матеріалі.

Відеокарта Sapphire Radeon HD 2400 XT

Спочатку наведемо коротку характеристику відеокарти:

Назва

Sapphire Radeon HD 2400 XT 256Mb 64-bit GDDR3 PCI-E VGA/TVO/ DVI-I (PN: 188-01E39-020SA)

Графічне ядро

AMD/ATI Radeon HD 2400 XT (RV610)

Конвеєра

40 уніфікованих потокових

Підтримувані API

Direct 10 (Shader Model 4.0)
OpenGL 2.0

Частота ядра

700 МГц

Об'єм пам'яті

256 Мб GDDR3

Частота пам'яті

1400 MГц (700 МГц DDR)

Шина пам'яті

64-розрядна

Стандарт шини

PCI Express X16

Максимальна  роздільна здатність

До 2560 x 1600

Виходи

1x DVI-I (HDMI і VGA через перехідники)
1x VGA
TV-Out (HDTV, S-Video і Composite)

Підтримка HDCP

Є
Декодування MPEG-2, MPEG-4, DivX, WMV9, VC-1 і H.264/AVC

Драйвери

Свіжі драйвери можна завантажити з:
- сайту підтримки;
- сайту виробника GPU.

Сайт виробника

http://www.sapphiretech.com/

Судячи зі специфікації, при виробництві цієї відеокарти не дотримані рекомендації AMD/ATI щодо робочої частоти відеопам'яті - на Sapphire ATI Radeon HD 2400 XT вона працює повільніше, 1400 МГц проти очікуваних 1600 МГц.

Sapphire Radeon HD 2400 XT

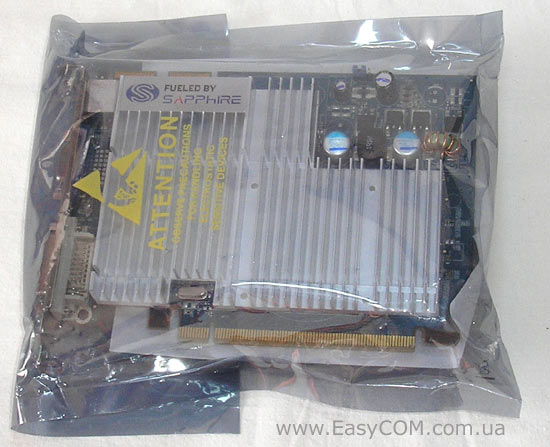

Відеокарта Sapphire ATI Radeon HD 2400 XT потрапила на тестування в антистатичному пакеті, тобто з OEM-поставки.

Sapphire Radeon HD 2400 XT

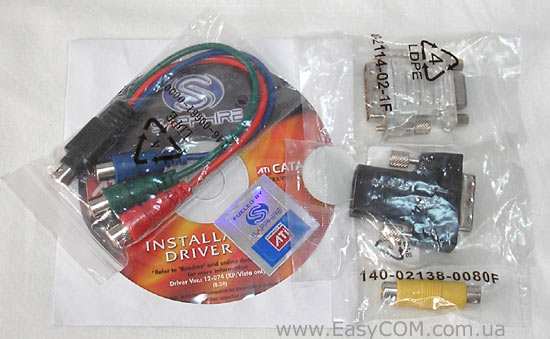

Комплектація відеокарти достатня та без надмірностей:

  • Перехідник з DVI на VGA;
  • Перехідник з DVI на HDMI;
  • Покомпонентний TV-Out (HDTV);
  • Перехідник з S-Video на Composite;
  • CD з драйверами і додатковим програмним забезпеченням
  • Фірмова наклейка на корпус.

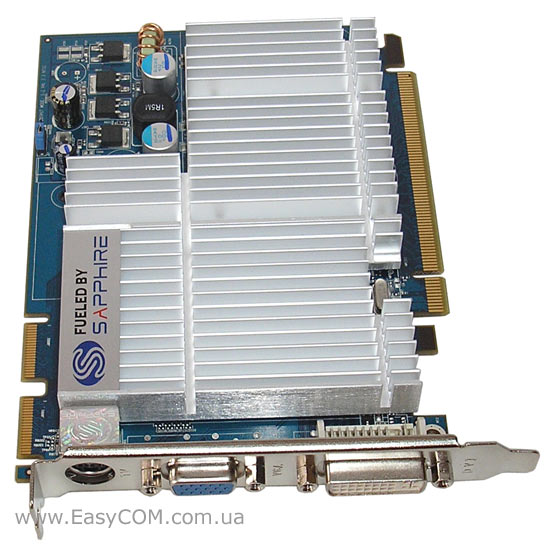

Sapphire Radeon HD 2400 XT

Sapphire Radeon HD 2400 XT

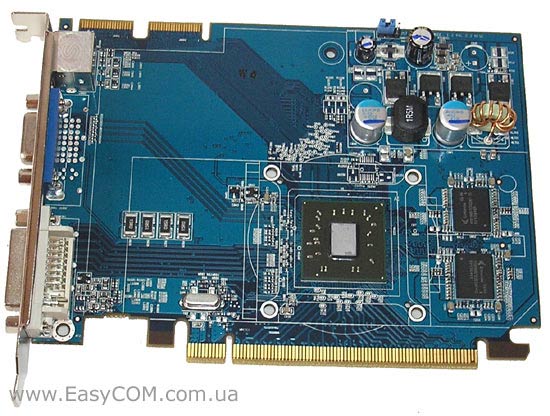

Відеокарта, виконана на синьому, повноцінного розміру текстоліту, на відміну від перших доступних наполовину низькопрофільних екземплярів. Прискорювач підтримує об'єднання в CrossFire. На лицьовій стороні досить порожньо,  присутні тільки розв'язка модуля живлення і трохи обв'язки графічного процесора і відеопам'яті.

Sapphire Radeon HD 2400 XT

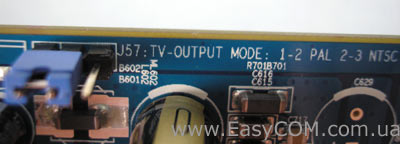

У верхній частині маємо джампер, відповідальний за стандарт виведеного на TV-out сигналу: PAL (за замовчуванням) або NTSC.

Sapphire Radeon HD 2400 XT

Зворотний бік плати більш насичений дрібними елементами. Тут присутня друга половина чіпів пам'яті, які знаходяться по два з кожного боку друкованої плати.

Sapphire Radeon HD 2400 XT

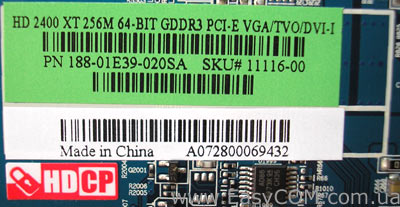

Серія наклейок уточнює модель і серійні номери відеокарти, країну виробника і нагадують про підтримку HDCP.

Sapphire Radeon HD 2400 XT

Для підключення зовнішніх пристроїв використовується роз’єм DVI, який перетворюється за допомогою перехідників в VGA (15-pin D-Sub) або HDMI, сам VGA (15-pin D-Sub), що частіше зустрічається на недорогих моніторах, і TV-Out.

Sapphire Radeon HD 2400 XT

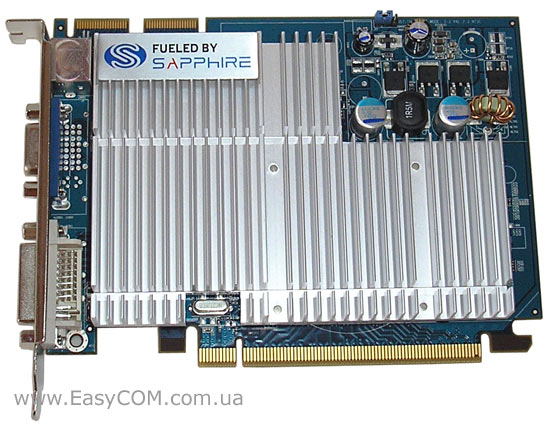

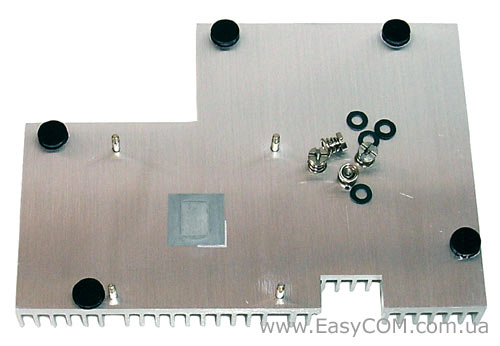

Практично всю поверхню фронтального боку відеокарти закриває пасивна система охолодження, надійно закріплена чотирма гвинтами з пружинами. По периметру знаходяться «подушки безпеки», які забезпечують рівномірність притиску під час встановлення, що повинно забезпечити безпеку GPU. Алюміньовий радіатор має досить велику площу, але прилягає до процесора далеко від центру, що погіршить рівномірність розсіювання тепла. У кожному разі, така система охолодження досить вибаглива до якості вентиляції в корпусі.

Sapphire Radeon HD 2400 XT

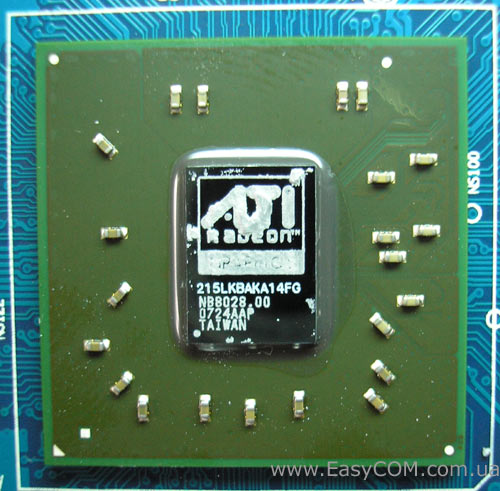

На самому графічному процесорі відсутня вказівка моделі, але можна розшифрувати маркування 215LKBAKA14FG: 215 - графічний процесор для настільних ПК, LKB - RV610, A - основна ревізія ядра, K - вироблено TSMC Fab 12, A14 - ASIC Revsion, F - упаковано в корпус BGA, G - дотримані норми RoSH. Це і є ATI Radeon HD 2400 XT (RV610), який має 40 універсальних потокових процесорів, 4 текстурних блоки і 4 блоки блендінга. Працює GPU, як і має бути, на частоті 700 МГц, а з відеопам'яттю спілкується по 64-розрядній шині.

Sapphire Radeon HD 2400 XT

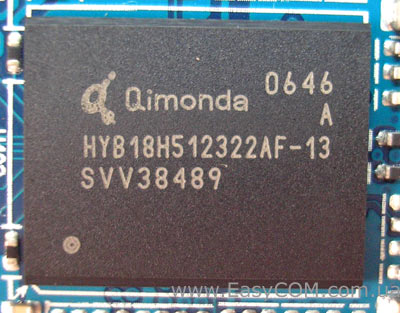

На  відеокарті встановлено 256 Мб відеопам'яті чотирма мікросхемами  GDDR3, по дві з кожного боку друкованої плати. Використано пам'ять Qimonda HYB18H512322 AF-13 з часом відгуку 1,3 нс, що відповідає робочій тактовій частоті 1500 МГц (750 МГц DDR), але чіпи працюють на частоті 1400 МГц (700 МГц DDR).
