Огляд і тестування відеокарти SAPPHIRE NITRO R9 380 4G D5

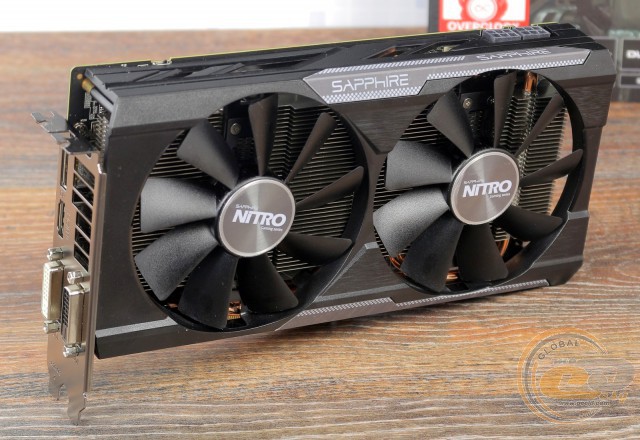

Продовжуємо знайомство з новими відеокартами на основі графічного ядра AMD Radeon R9 380.  Цього разу нам доведеться познайомитися з новинкою від компанії SAPPHIRE – моделлю SAPPHIRE NITRO R9 380 4G D5. Відеоприскорювачі даного виробника часто виділяються доступною вартістю, ефективною підсистемою охолодження та збалансованими характеристиками.

SAPPHIRE NITRO R9 380 4G D5

Розглянута новинка додатково характеризується якісною елементною базою, у складі якої присутні твердотільні конденсатори й ефективні фірмові дроселі Black Diamond, а також системою охолодження SAPPHIRE DUAL-X, яка використовує осьові вентилятори з подвійними кульковими підшипниками та систему Intelligent Fan Control (IFC-II), яка гарантує безшумну роботу при низьких навантаженнях.

Специфікація:

Модель

SAPPHIRE NITRO R9 380 4G D5 (11242-07)

Графічне ядро

AMD Radeon R9 380 (Antigua PRO)

Техпроцес, нм

28

Кількість потокових процесорів

1792

Підтримка технологій та API

DirectX 12, OpenGL 4.5, AMD Mantle, AMD Eyefinity, AMD App Acceleration, AMD HD3D, AMD CrossFireX, AMD PowerPlay, AMD PowerTune, AMD ZeroCore, AMD TrueAudio, AMD Virtual Super Resolution, AMD Frame Rate Target Control, Vulcan, AMD FreeSync, OpenCL 2.0, AMD LiquidVR

Номінальна частота графічного ядра, МГц

985

Обсяг пам'яті, ГБ

4

Тип пам'яті

GDDR5

Номінальна / ефективна частота відеопам'яті, МГц

1450 / 5800

Ширина шини пам'яті, біт

256

Пропускна здатність пам'яті, ГБ/с

185,6

Тип внутрішнього інтерфейсу

PCI Express 3.0 x16

Інтерфейси виведення зображення

1 х HDMI

1 x DisplayPort

1 х DVI-I

1 х DVI-D

Мінімальна потужність блока живлення, Вт

500

Розміри (згідно з вимірами в нашій тестовій лабораторії), мм

237,35 x 126,15 x 37 (249 x 127)

Драйвери

Свіжі драйвери можна завантажити із сайту компанії SAPPHIRE або сайту виробника GPU

Сайт виробника

SAPPHIRE

Упаковка та комплектація

SAPPHIRE NITRO R9 380 4G D5

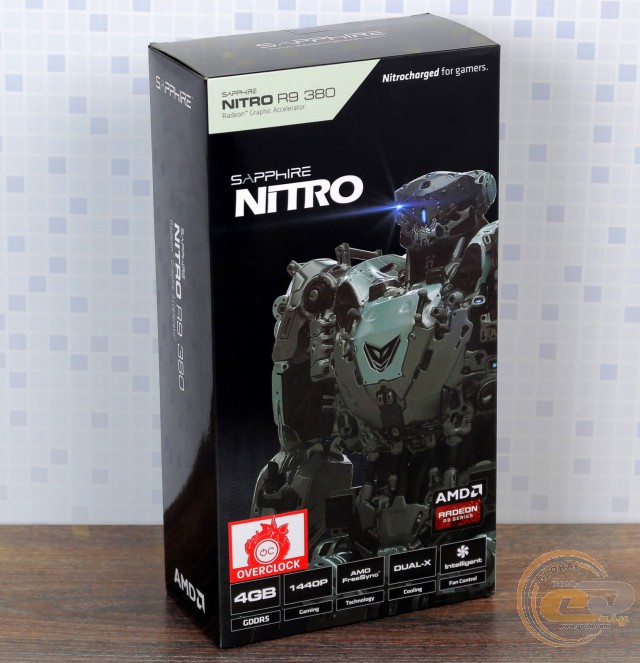

Графічний прискорювач продається у вертикальній картонній упаковці, яка практично повністю пофарбована в чорний колір. На її лицьовій стороні міститься логотип серії SAPPHIRE NITRO і досить велике зображення робота. У нижній частині перераховані основні переваги даної новинки:

  • заводський розгін;
  • 4 ГБ відеопам'яті стандарту GDDR5;
  • оптимальна робота сучасних ігор при роздільній здатності 1440р;
  • двовентиляторна система охолодження SAPPHIRE DUAL-X;
  • інтелектуальна система регулювання режиму роботи СО (Intelligent Fan Control II).

SAPPHIRE NITRO R9 380 4G D5

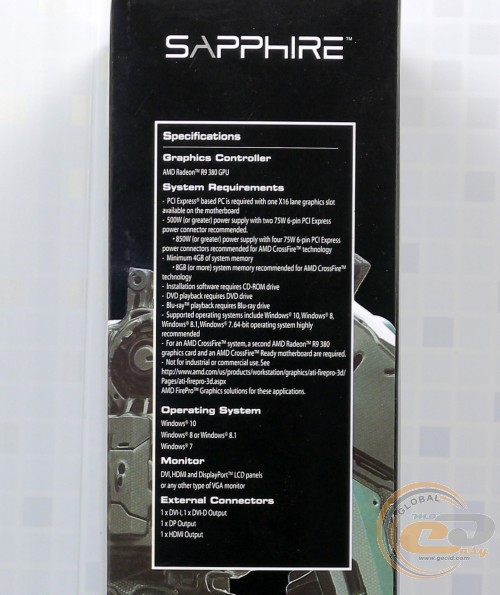

На бічній стороні упаковки наведений список мінімальних системних вимог, яким повинен відповідати комп'ютер для оптимальної роботи відеокарти. Так, потужність блока живлення повинна бути не нижчою 500 Вт при встановленні одного графічного прискорювача. Якщо ж використовується зв'язування із двох відеокарт у режимі AMD CrossFireX, то дана вимога збільшується до 850 Вт.

SAPPHIRE NITRO R9 380 4G D5

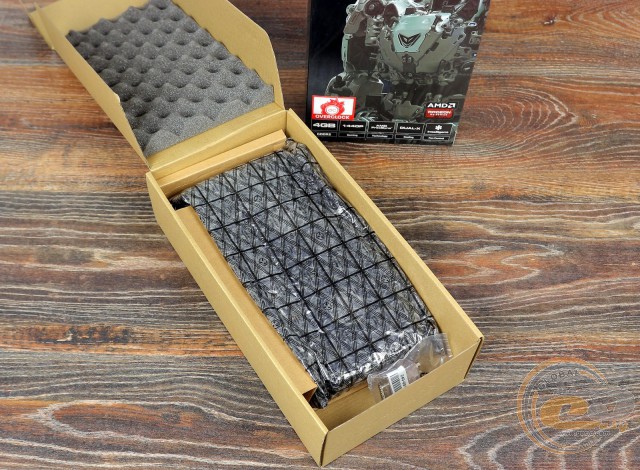

Усередині упаковки відеокарта надійно зафіксована за допомогою щільного картону, поролону й антистатичного пакету. Це забезпечує високу збереженість пристрою при транспортуванні.

SAPPHIRE NITRO R9 380 4G D5

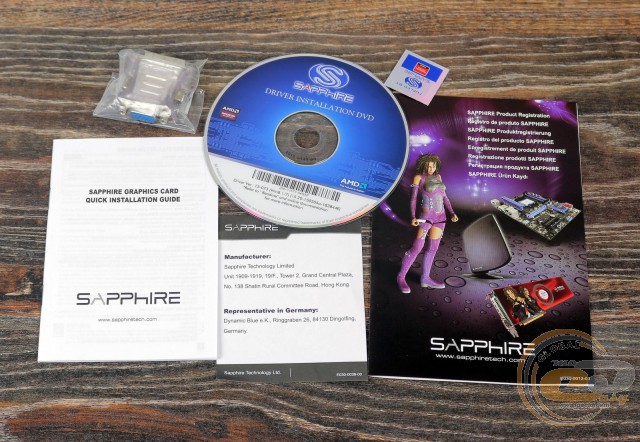

У комплект поставки SAPPHIRE NITRO R9 380 4G D5 входять:

  • адаптер DVI↔D-Sub;
  • наклейка на корпус комп'ютера;
  • диск із програмним забезпеченням і драйверами;
  • набір інструкцій.

Даний комплект містить основні компоненти для встановлення відеокарти та підключення цифрового або аналогового монітора. У деяких випадках можуть знадобитися 6-контактні PCIe-адаптери для приєднання додаткового живлення, але більшість сучасних блоків живлення повинні бути обладнані ними з самого початку.

SAPPHIRE NITRO R9 380 4G D5

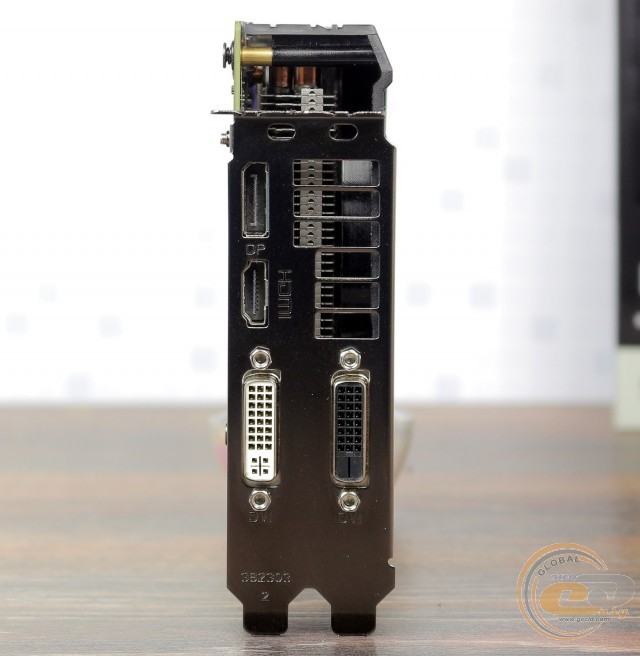

Для виведення зображення передбачений наступний набір інтерфейсів:

  • 1 x DisplayPort;
  • 1 x HDMI;
  • 1 x DVI-D;
  • 1 x DVI-I.

Враховуючи наявність комплектного адаптера для аналогового роз’єму D-Sub, даний набір роз’ємів можна назвати оптимальним. Він дозволить підключити практично будь-який монітор або телевізор з роздільною здатністю 4K Ultra HD або нижчою.

Зовнішній вигляд і елементна база

SAPPHIRE NITRO R9 380 4G D5

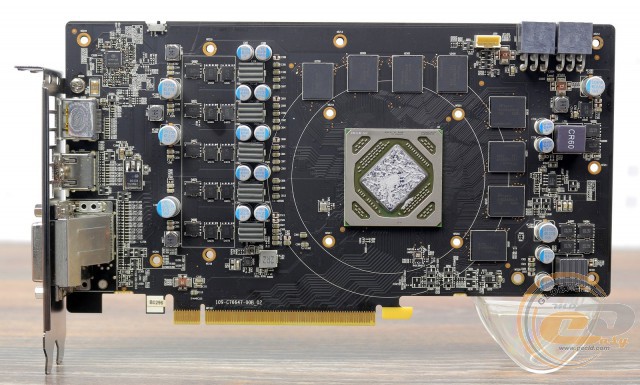

Відеоприскорювач SAPPHIRE NITRO R9 380 4G D5 виконаний на друкованій платі чорного кольору, висота якої становить 127 мм, а довжина − 249 мм (згідно з вимірами в нашій тестовій лабораторії). У центрі встановлений графічний процесор, який обладнаний металевою рамкою для захисту від відколів і пошкоджень при монтажі СО.

SAPPHIRE NITRO R9 380 4G D5

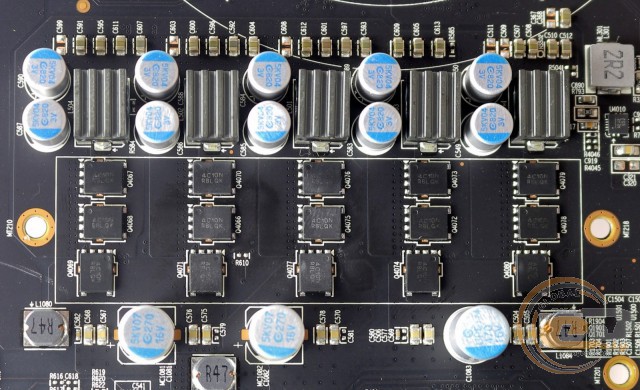

Підсистема живлення GPU виконана за 5-фазною схемою. У її колах використовуються фірмові дроселі Black Diamond, які при максимальному навантаженні залишаються на 10% холоднішими та на 25% ефективнішими за стандартні аналоги. Завдяки цьому досягається більш висока надійність і енергоефективність роботи відеокарти. Також тут встановлені надійні твердотільні конденсатори з підвищеним терміном служби.

SAPPHIRE NITRO R9 380 4G D5

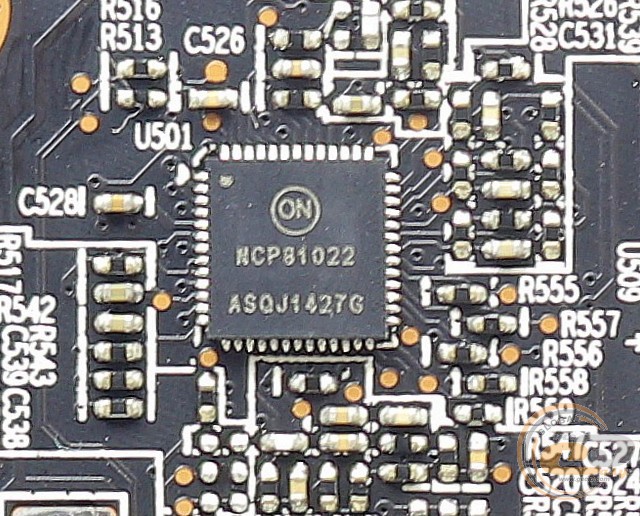

У якості контролера використовується мікросхема ON Semiconductor NCP81022.

SAPPHIRE NITRO R9 380 4G D5

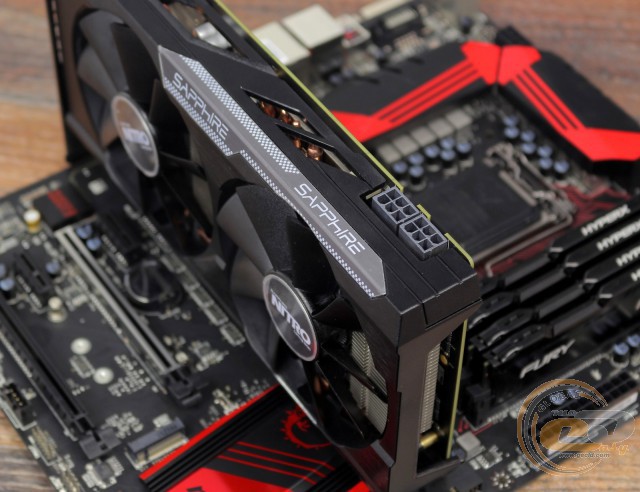

Крім слоту PCI Express х16 для живлення SAPPHIRE NITRO R9 380 4G D5 використовуються два додаткові 6-контактні конектори PCIe. Ніщо не перешкоджає їхньому підключенню або від'єднанню, оскільки засувки роз’ємів розташовані на звороті друкованої плати.

SAPPHIRE NITRO R9 380 4G D5

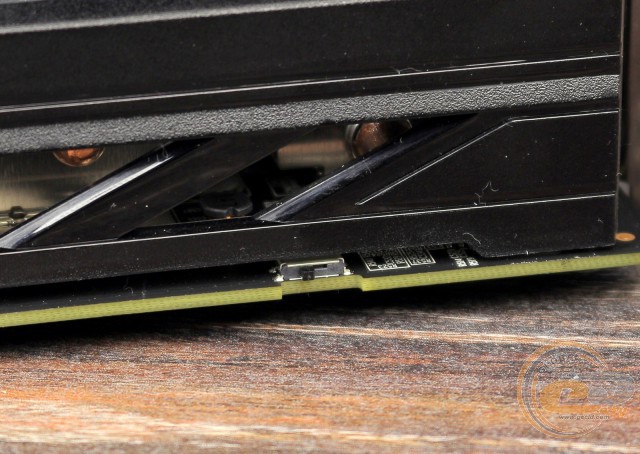

Ближче до інтерфейсного роз’єму міститься невеликий перемикач. Він призначений для переходу між двома мікросхемами BIOS, одна з яких реалізує UEFI-режим для прискореного завантаження нових версій ОС.

SAPPHIRE NITRO R9 380 4G D5

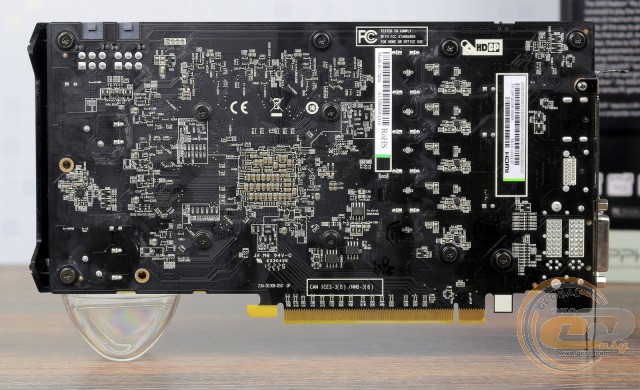

На зворотну сторону друкованої плати винесено кілька елементів підсистеми живлення. Також можна помітити, що на текстоліті відсутні роз’єми для містків AMD CrossFireX, оскільки ця технологія тут реалізована на програмному рівні.

SAPPHIRE NITRO R9 380 4G D5

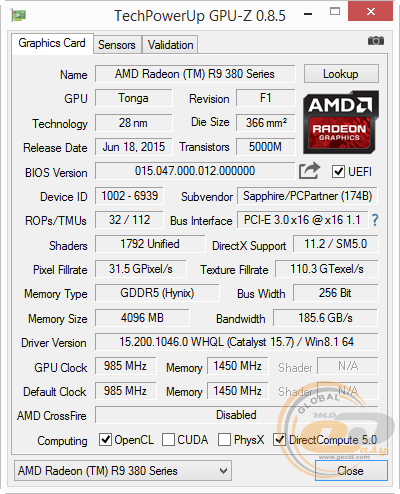

SAPPHIRE NITRO R9 380 4G D5 працює на основі чіпа AMD Radeon R9 380 (Antigua PRO), який визначається утилітою GPU-Z 0.8.5 як AMD Tonga. Він виготовлений за 28-нм техпроцесом і включає до свого складу 1792 потокових процесорів, 32 блоки растеризації та 112 текстурних блоків. Номінальна частота роботи графічного процесора підвищена з еталонних 970 МГц до 985 МГц.

SAPPHIRE NITRO R9 380 4G D5

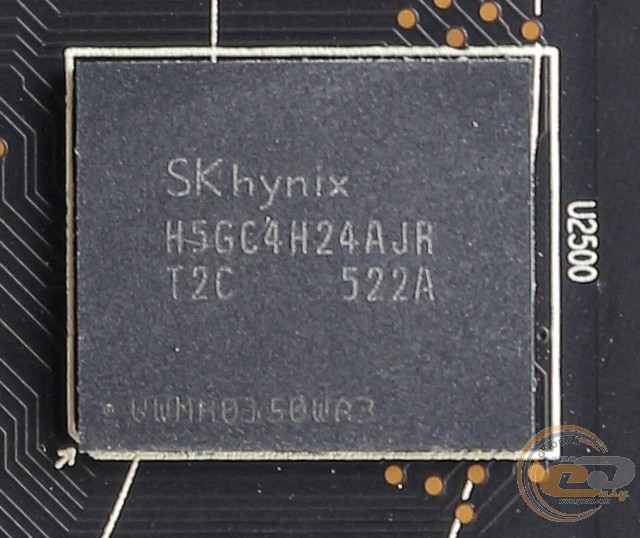

Відеокарта обладнана 4 ГБ пам'яті, набраними за допомогою 8 чіпів SK Hynix H5GC4H24AJR-T2C, ємністю 4 Гбіт кожен. Вони працюють на ефективній частоті 5800 МГц, хоча референсний показник для AMD Radeon R9 380 становить 5700 МГц. Обмін даними між пам'яттю та графічним чіпом здійснюється за допомогою 256-бітної шини із пропускною здатністю 185,6 ГБ/с.

Система охолодження

SAPPHIRE NITRO R9 380 4G D5

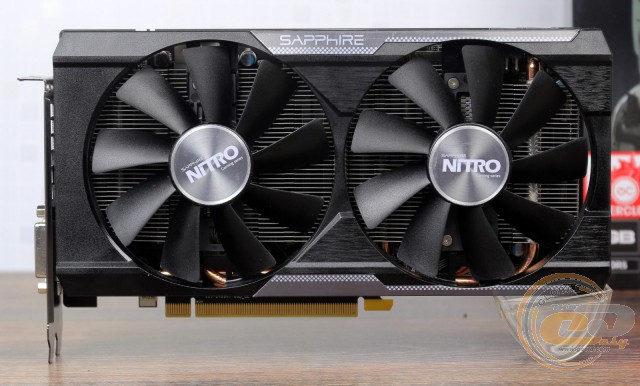

Використовувана система охолодження SAPPHIRE DUAL-X займає два слоти для карт розширення. Її лицьова частина прикрита пластиковою кришкою, на якій зафіксовані 100-мм осьові вентилятори.

SAPPHIRE NITRO R9 380 4G D5

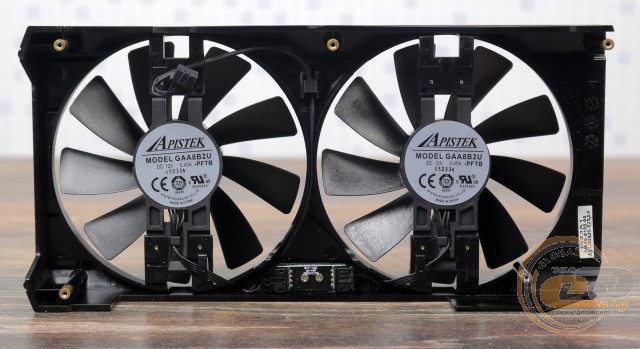

Самі вертушки Apistek GAA8B2U працюють при напрузі 12 В і силі струму 0,45 А, що дає підсумкову потужність на рівні 5,4 Вт. Вони обладнані подвійними кульковими підшипниками із захистом від проникнення пилу. Така конструкція дозволяє значно збільшити життєвий цикл вентиляторів.

SAPPHIRE NITRO R9 380 4G D5

SAPPHIRE NITRO R9 380 4G D5

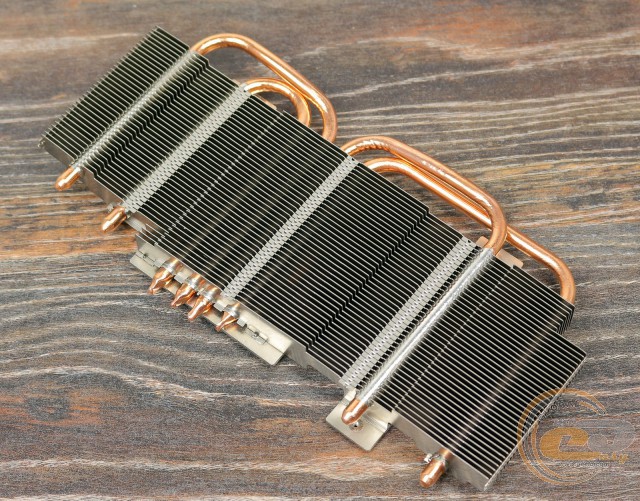

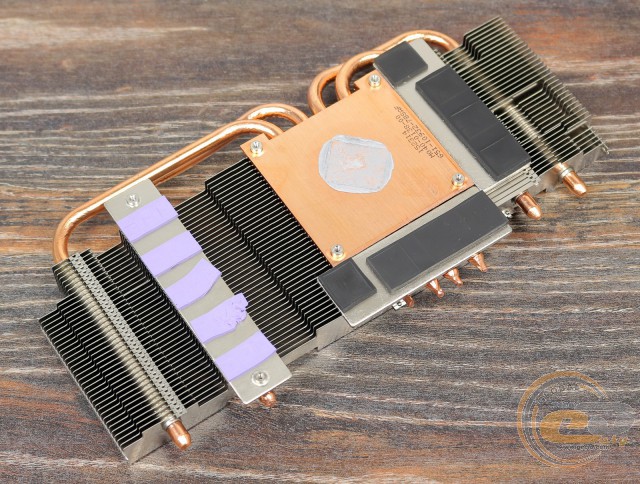

Друга частина системи охолодження включає до свого складу чотири 6-мм мідні теплові трубки та радіатор з подовжньо розташованих нікельованих пластин. Безпосередньо із графічним процесором контактує велика мідна пластина через тонкий шар термопасти. Тепло також відводиться від чіпів пам'яті й елементів підсистеми живлення. Для цього використовуються спеціальні термопрокладки між ними й основою радіатора.

SAPPHIRE NITRO R9 380 4G D5

SAPPHIRE NITRO R9 380 4G D5

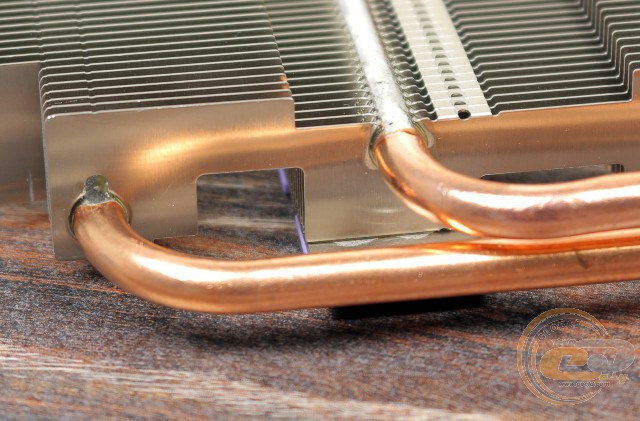

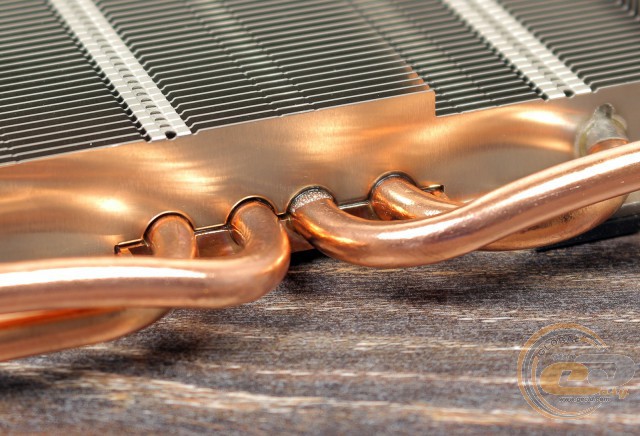

Самі теплові трубки надійно припаяні як до ребер алюмінієвого радіатора, так і до мідної основи. Це дозволяє поліпшити розподіл тепла та підвищити ефективність роботи системи охолодження. Однак вони не покриті шаром нікелю, тому піддані процесам окиснення.

SAPPHIRE NITRO R9 380 4G D5

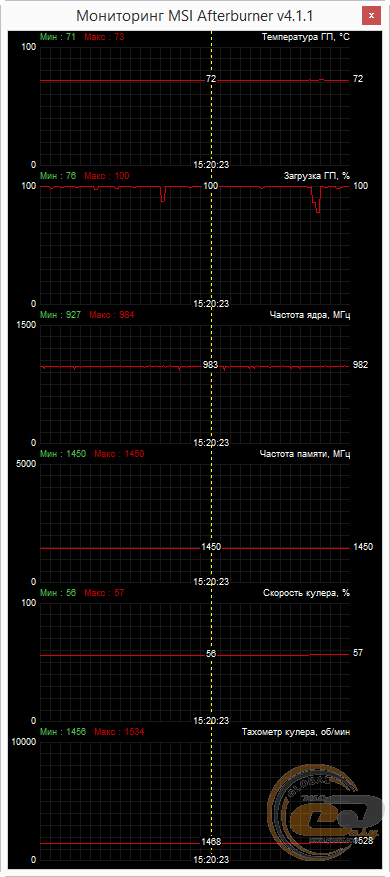

При автоматичному регулюванні швидкості обертання вентиляторів, у режимі максимального навантаження, графічний процесор нагрівся до 72°С. Вертушки при цьому працювали на 57% (1528 об/хв) від своєї максимальної швидкості, створюючи ледь уловимий шум, що дозволяло абсолютно комфортно працювати за комп'ютером.

SAPPHIRE NITRO R9 380 4G D5

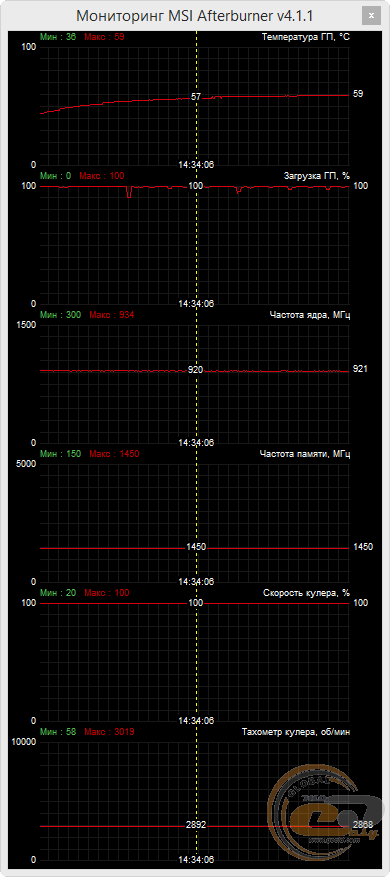

Після встановлення швидкості обертання лопатей вентиляторів на максимум (2868 об/хв), температура GPU знизилась до 59°С, а шум піднявся вище середнього рівня, але усе ще залишався прийнятним навіть для тривалого використання.

SAPPHIRE NITRO R9 380 4G D5

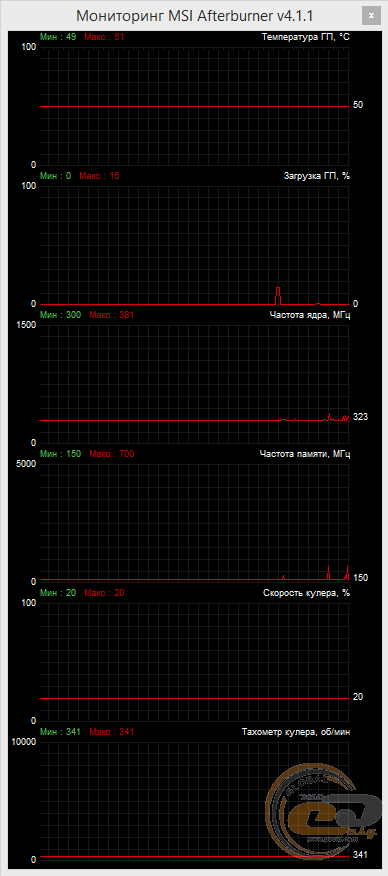

У режимі простою частоти графічного ядра та пам'яті знизилися, а система охолодження перейшла в пасивний режим роботи (за це відповідає технологія Intelligent Fan Control II). У такому стані температура GPU не перевищувала 50°С. Який-небудь шум був відсутній зовсім.
