Огляд і тестування відеокарти SAPPHIRE NITRO R7 370 4G D5

Слідом за відеокартою SAPPHIRE NITRO R9 380 4G D5, яка є представником більш продуктивної лінійки з підтримкою комфортного відтворення ігор при роздільній здатності 1440р, представляємо вам ще один графічний прискорювач даної серії − SAPPHIRE NITRO R7 370 4G D5. Він має більш скромні характеристики, але при цьому використовує ефективну двовентиляторну систему охолодження SAPPHIRE DUAL-X.

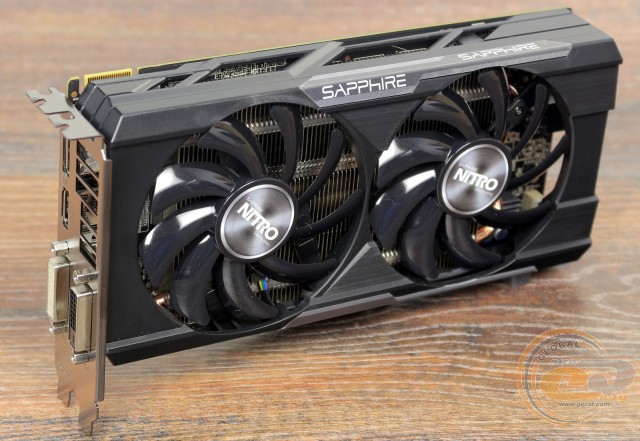

SAPPHIRE NITRO R7 370 4G D5

Новинка характеризується невеликим заводським розгоном і 4 ГБ відеопам'яті. Також до її переваг можна сміливо віднести можливість роботи системи охолодження в пасивному режимі при незначному навантаженні.

Специфікація:

Модель

SAPPHIRE NITRO R7 370 4G D5 (11240-04-20G)

Графічне ядро

AMD Radeon R7 370 (Trinidad PRO)

Техпроцес, нм

28

Кількість потокових процесорів

1024

Підтримка технологій і API

DirectX 12, OpenGL 4.5, AMD Mantle, AMD Eyefinity, AMD App Acceleration, AMD HD3D, AMD CrossFireX, AMD PowerPlay, AMD PowerTune, AMD ZeroCore, AMD Virtual Super Resolution, AMD Frame Rate Target Control, Vulcan, OpenCL 2.0

Номінальна частота графічного ядра, МГц

985

Об’єм пам'яті, ГБ

4

Тип пам'яті

GDDR5

Номінальна / ефективна частота відеопам'яті, МГц

1400 / 5600

Ширина шини пам'яті, біт

256

Пропускна здатність пам'яті, ГБ/с

179,2

Тип внутрішнього інтерфейсу

PCI Express 3.0 x16

Інтерфейси виведення зображення

1 х HDMI

1 x DisplayPort

1 х DVI-I

1 х DVI-D

Мінімальна потужність блока живлення, Вт

500

Розміри (згідно з вимірами в нашій тестовій лабораторії), мм

211,12 x 111,15 x 36 (225 x 113)

Драйвери

Свіжі драйвери можна завантажити із сайту компанії SAPPHIRE або сайту виробника GPU

Сайт виробника

SAPPHIRE

Упаковка та комплектація

SAPPHIRE NITRO R7 370 4G D5

Відеокарта постачається в компактній вертикально-орієнтованій упаковці. Вона виконана переважно в чорному кольорі з використанням сірих вставок. На лицьовій стороні перераховані головні особливості даного графічного прискорювача:

  • заводський розгін;
  • 4 ГБ відеопам'яті стандарту GDDR5;
  • оптимальна робота сучасних онлайн-ігор при роздільній здатності 1080р;
  • двовентиляторна система охолодження SAPPHIRE DUAL-X;
  • інтелектуальна система регулювання режиму роботи СО (Intelligent Fan Control II).

SAPPHIRE NITRO R7 370 4G D5

На бічній грані упаковки розташований список мінімальних системних вимог, яким повинен відповідати комп'ютер користувача для оптимальної роботи відеокарти. Згідно з ними, потужність блока живлення повинна бути не нижчою 500 Вт при встановленні одного графічного прискорювача, і 600 Вт, якщо використовується зв'язування із двох відеокарт у режимі AMD CrossFireX.

SAPPHIRE NITRO R7 370 4G D5

Комплект поставки SAPPHIRE NITRO R7 370 4G D5 складається із:

  • адаптера DVI↔D-Sub;
  • наклейки на корпус комп'ютера;
  • диска із програмним забезпеченням і драйверами;
  • набору інструкцій.

Даний набір містить практично всі необхідні компоненти для встановлення відеокарти на материнську плату та підключення монітора. У деяких випадках може знадобитися 6-контактний PCIe-адаптер для приєднання додаткового живлення. Більшості ж користувачів він не буде потрібний, оскільки практично всі сучасні блоки живлення обладнані даним конектором.

SAPPHIRE NITRO R7 370 4G D5

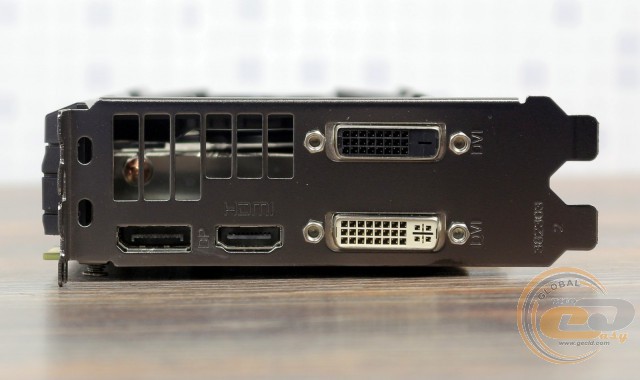

На інтерфейсній панелі розташовані наступні інтерфейси:

  • 1 x DisplayPort;
  • 1 x HDMI;
  • 1 x DVI-D;
  • 1 x DVI-I.

Такий набір роз’ємів можна зустріти на великій кількості сучасних відеокарт, оскільки він поєднує в собі найпопулярніші цифрові й аналогові (за допомогою комплектного адаптера) інтерфейси.

Зовнішній вигляд і елементна база

SAPPHIRE NITRO R7 370 4G D5

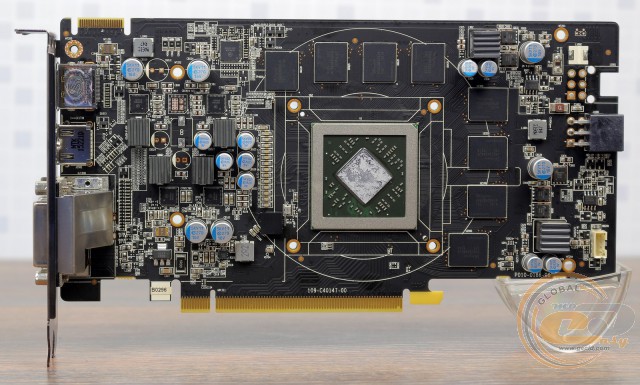

Відеокарта SAPPHIRE NITRO R7 370 4G D5 виконана на друкованій платі чорного кольору, довжина якої становить 225 мм, а висота − 112 мм (згідно з вимірами в нашій тестовій лабораторії). Як можна помітити, графічний процесор обладнаний захисною металевою рамкою, яка запобігає його пошкодженню при встановленні або демонтажі системи охолодження.

SAPPHIRE NITRO R7 370 4G D5

SAPPHIRE NITRO R7 370 4G D5

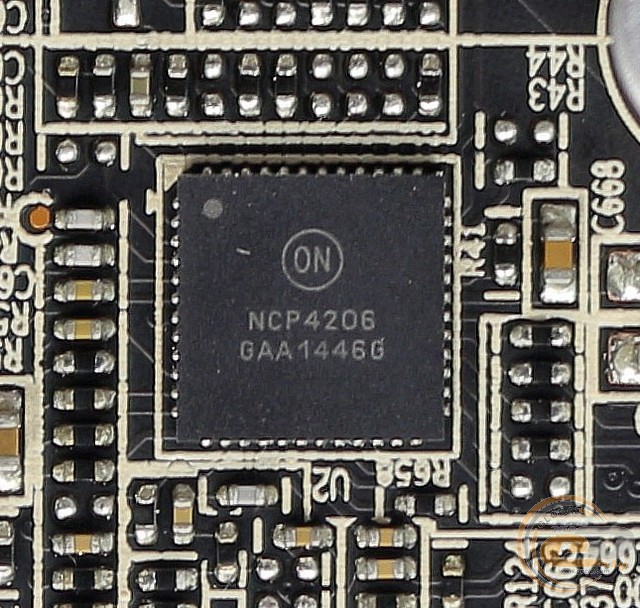

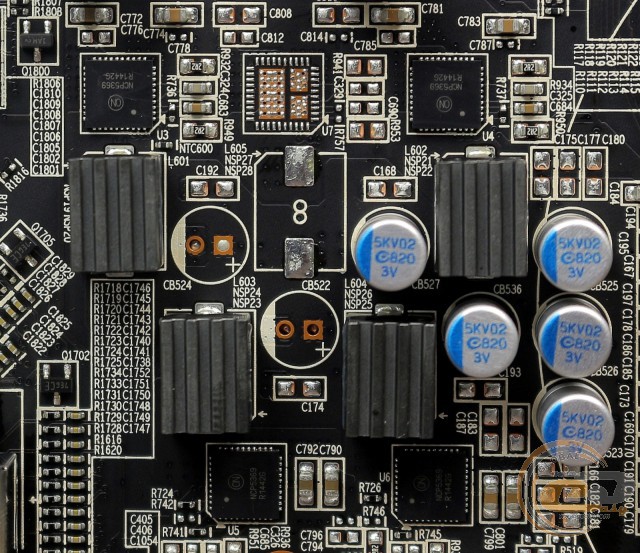

Підсистема живлення графічного процесора виконана за 4-фазною схемою й включає до свого складу якісні компоненти (твердотільні конденсатори та феритові дроселі). У якості контролера використовується мікросхема NCP4206 від компанії ON Semiconductor.

SAPPHIRE NITRO R7 370 4G D5

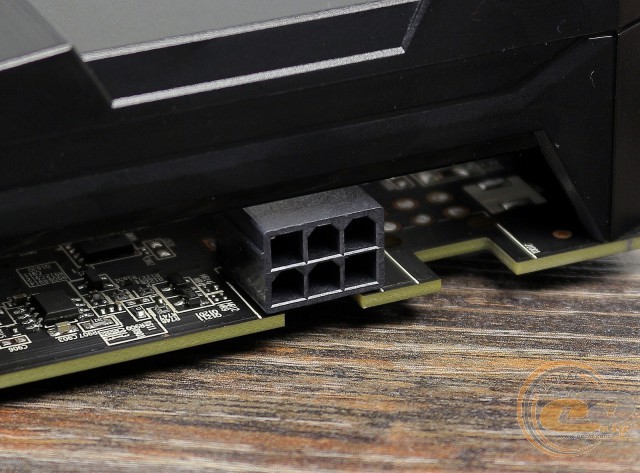

Для живлення відеокарти застосовуються можливості слоту PCI Express х16 і одного 6-контактного конектора PCIe. Підключити або від'єднати його досить легко, оскільки система охолодження не перешкоджає цьому процесу.

SAPPHIRE NITRO R7 370 4G D5

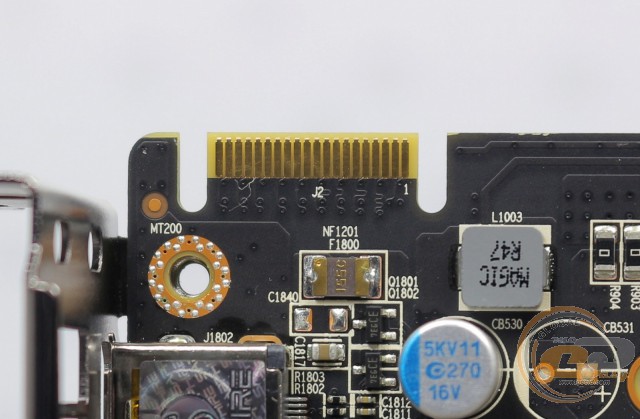

Поруч із інтерфейсною панеллю знаходиться конектор для містка AMD CrossFireX. Він дозволяє об'єднати дві аналогічні відеокарти для спільної обробки графіки.

SAPPHIRE NITRO R7 370 4G D5

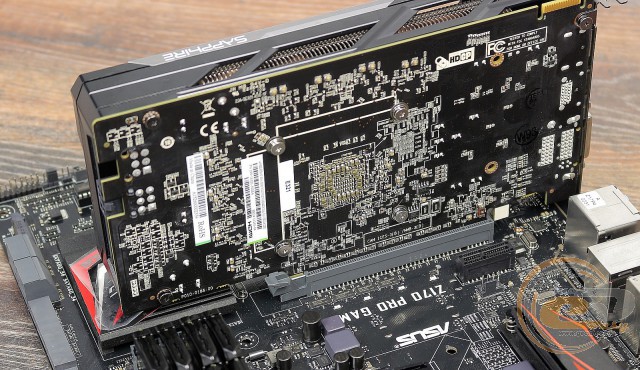

На звороті друкованої плати можна помітити ряд елементів підсистеми живлення та гвинти, якими кріпиться система охолодження й інтерфейсна панель.

SAPPHIRE NITRO R7 370 4G D5

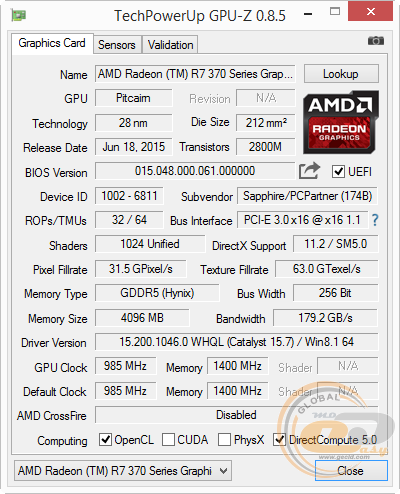

В основі SAPPHIRE NITRO R7 370 4G D5 лежить графічний чіп AMD Trinidad PRO, який визначається утилітою GPU-Z 0.8.5 як AMD Pitcairn. Він виконаний за 28-нм техпроцесом і включає до свого складу 1024 потокових процесорів, 32 блоки растеризації та 64 текстурні блоки. Номінальна частота роботи графічного процесора підвищена з еталонних 975 до 985 МГц.

SAPPHIRE NITRO R7 370 4G D5

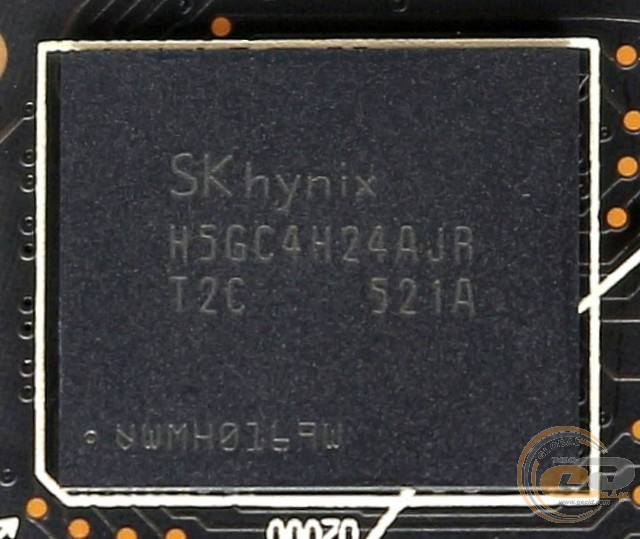

Пам'ять графічного прискорювача, загальним об’ємом 4 ГБ, набрана за допомогою 8 чіпів SK Hynix H5GC4H24AJR-T2C ємністю 4 Гбіт кожний. Вони працюють на ефективній частоті 5600 МГц і обмінюються із графічним чіпом інформацією через 256-бітну шину, пропускна здатність якої досягає 179,2 ГБ/с.

Система охолодження

SAPPHIRE NITRO R7 370 4G D5

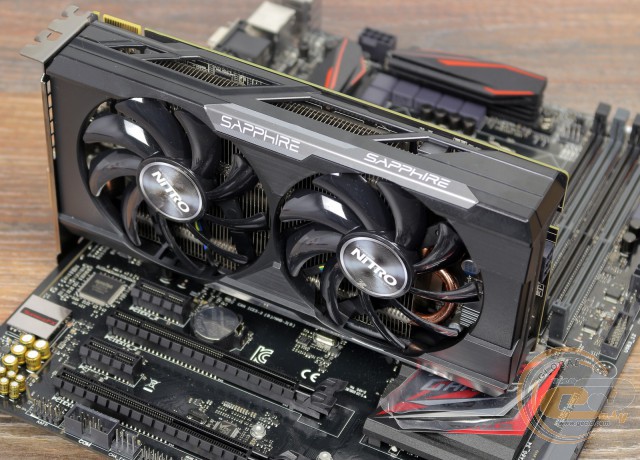

Розглянута відеокарта обладнана двослотовою системою охолодження SAPPHIRE DUAL-X. Два її осьові вентилятори з діаметром лопатей 86 мм зафіксовані на пластиковому кожусі, який прикриває радіатор.

SAPPHIRE NITRO R7 370 4G D5

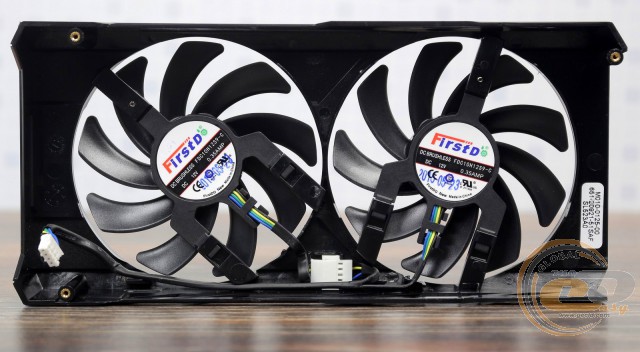

Використовуються вертушки FirstDo FDC10H12S9-C з характеристиками 12 В і 0,35 А. Завдяки підтримці інтелектуальної системи Intelligent Fan Control II, вони можуть повністю зупинятися при незначному навантаженні.

SAPPHIRE NITRO R7 370 4G D5

SAPPHIRE NITRO R7 370 4G D5

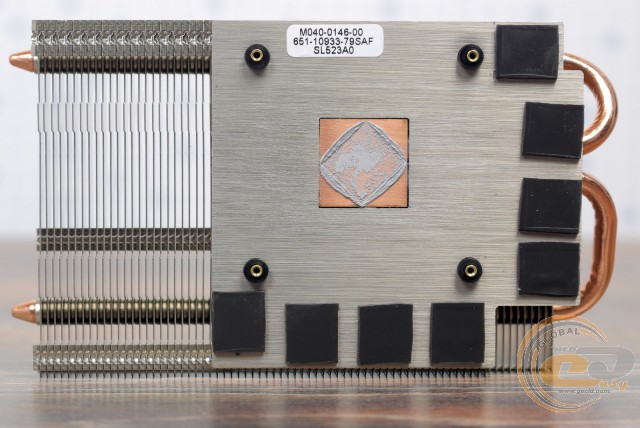

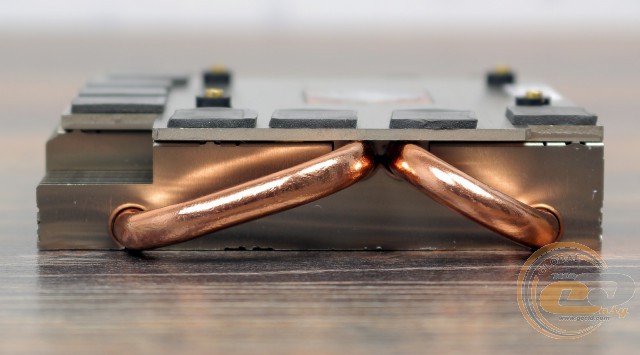

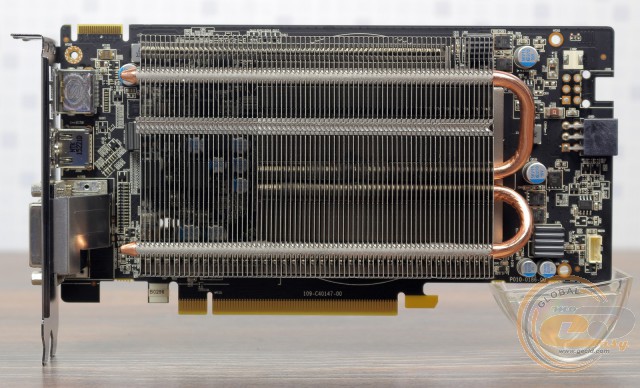

Сам радіатор складається з мідної основи та 74 алюмінієвих пластин. Для прискорення обміну тепла між цими компонентами застосовуються дві мідні теплові трубки діаметром 6 мм. По периметру встановлені спеціальні термопрокладки, які передають тепло від мікросхем пам'яті на основу радіатора.

SAPPHIRE NITRO R7 370 4G D5

Теплові трубки контактують із ребрами радіатора й основою без використання припою, але в цілому вони зафіксовані досить якісно та надійно.

SAPPHIRE NITRO R7 370 4G D5

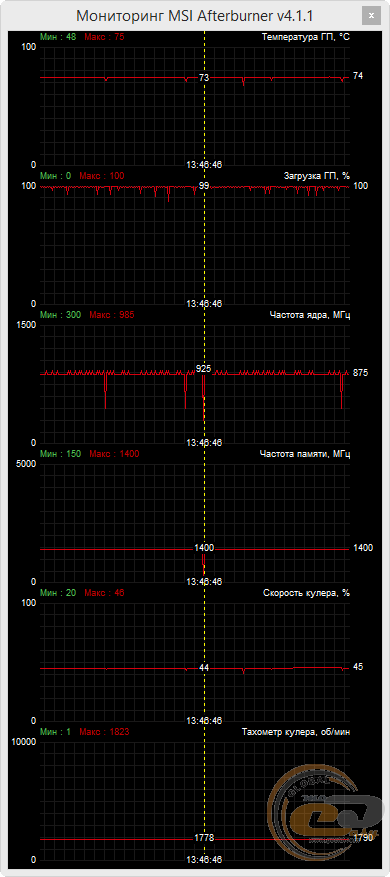

Тепер давайте дослідимо ефективність роботи системи охолодження SAPPHIRE DUAL-X. При максимальному навантаженні на GPU і автоматичному регулюванні швидкості обертання вентиляторів графічний процесор нагрівся до 74°С. Пропелери при цьому оберталися на 45% (1790 об/хв) від своєї максимальної швидкості, а створюваний шум практично не виділявся на тлі інших компонентів.

SAPPHIRE NITRO R7 370 4G D5

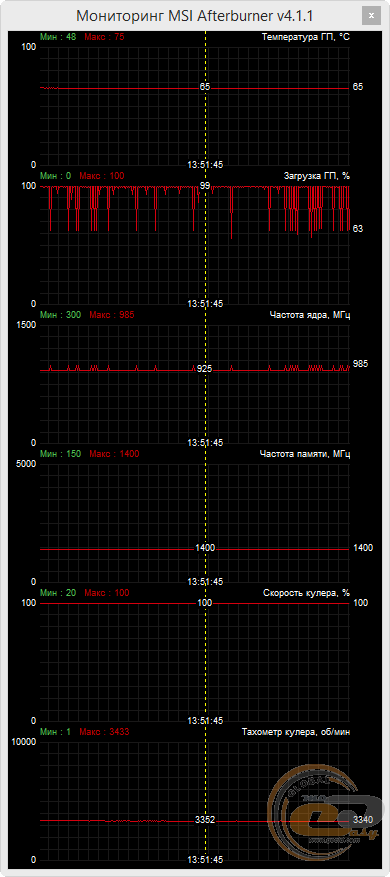

Після встановлення швидкості обертання лопатей вентиляторів на максимум (3340 об/хв), температура GPU знизилася до 65°С, а шум піднявся вище за середній рівень, проте усе ще залишався досить прийнятним навіть для тривалого використання.

SAPPHIRE NITRO R7 370 4G D5

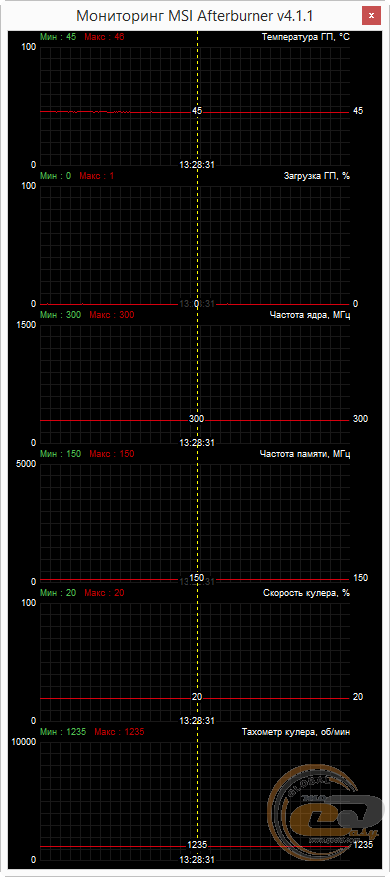

Після переходу в режим простою, температури графічного ядра та відеопам'яті знизилися. Це дозволило системі охолодження перейти в пасивний режим роботи завдяки технології Intelligent Fan Control II. Температура GPU не перевищувала 45°С, а сама відеокарта стала абсолютно безшумною.
