Огляд і тестування відеокарти SAPPHIRE DUAL-X R9 270 2GB GDDR5 WITH BOOST & OC

Компанія SAPPHIRE Technology є одним із найбільших виробників відеокарт на основі графічних чіпів компанії AMD. Її модельний ряд включає багато досить цікавих і різноманітних рішень, як наприклад, SAPPHIRE VAPOR-X R9 270X 2GB GDDR5 OC WITH BOOST, яке обладнане системою охолодження на базі випарної камери. В даному огляді буде представлений відеоприскорювач SAPPHIRE DUAL-X R9 270 2GB GDDR5 WITH BOOST & OC, який належить до масового сегменту, оскільки дотримується балансу між доступною вартістю та достатньою продуктивністю.

SAPPHIRE DUAL-X R9 270 2GB GDDR5 WITH BOOST OC

Специфікація:

Модель

SAPPHIRE DUAL-X R9 270 2GB GDDR5 WITH BOOST & OC

Графічне ядро

AMD Radeon R9 270 (Curacao Pro)

Кількість універсальних шейдерних процесорів

1280

Мікроархітектура

AMD GCN

Підтримка технологій та API

DirectX 11.2, OpenGL 4.3, AMD Mantle, AMD Eyefinity, AMD App Acceleration, AMD HD3D, AMD CrossFireX, AMD PowerTune, AMD ZeroCore

Номінальна / динамічна частота графічного ядра, МГц

920 / 945

Номінальна частота пам'яті (ефективна), МГц

1400 (5600)

Обсяг пам'яті, ГБ

2

Тип пам'яті

GDDR5

Ширина шини пам'яті, біт

256

Тип внутрішнього інтерфейсу

PCI Express 3.0 x16

Інтерфейси виведення зображення

1 x Dual-Link DVI-D

1 х Dual-Link DVI-I

1 х HDMI 1.4a

1 х DisplayPort 1.2

Мінімальна потужність блока живлення, Вт

500

Розміри з офіційного сайту (згідно з вимірами у нашій тестовій лабораторії), мм

228 х 109 x 35 (225 x 112)

Драйвери

Свіжі драйвери можна завантажити із сайту компанії SAPPHIRE або сайту виробника GPU

Сайт виробника

SAPPHIRE Technology

Упаковка та комплектація

SAPPHIRE DUAL-X R9 270 2GB GDDR5 WITH BOOST OC

Усі нові відеокарти компанії SAPPHIRE мають барвисте і футуристичне оформлення упаковки. На лицьовій стороні присутні логотип виробника та назва моделі, а також зображені піктограми ключових особливостей новинки:

  • порт HDMI 1.4a і 1,8-метровий кабель до нього в комплекті;
  • заводський розгін;
  • підтримка технології об'єднання кількох моніторів (AMD Eyefinity).

SAPPHIRE DUAL-X R9 270 2GB GDDR5 WITH BOOST OC

На звороті коробки можна більш детально ознайомитися з основними перевагами SAPPHIRE DUAL-X R9 270 2GB GDDR5 WITH BOOST & OC:

  • використання графічного ядра AMD Radeon R9 270, основаного на мікроархітектурі AMD GCN;
  • застосування пам'яті GDDR5 з високою продуктивністю та великою пропускною здатністю;
  • наявність фірмової системи охолодження Dual-X, обладнаної двома вентиляторами та двома мідними тепловими трубками;
  • підтримка спеціального ПЗ для розгону та моніторингу (SAPPHIRE TriXX).

SAPPHIRE DUAL-X R9 270 2GB GDDR5 WITH BOOST OC

На бічній грані упаковки зазначені мінімальні системні вимоги для коректної роботи відеокарти. Зокрема, комп'ютер повинен бути обладнаний мінімум чотирма гігабайтами оперативної пам'яті та блоком живлення потужністю не менше 500 Вт. Також бажана наявність у ньому одного 6-контактного конектора PCIe.

Праворуч є невелика наклейка, на якій зазначений серійний номер і країна виробництва графічного прискорювача.

SAPPHIRE DUAL-X R9 270 2GB GDDR5 WITH BOOST OC

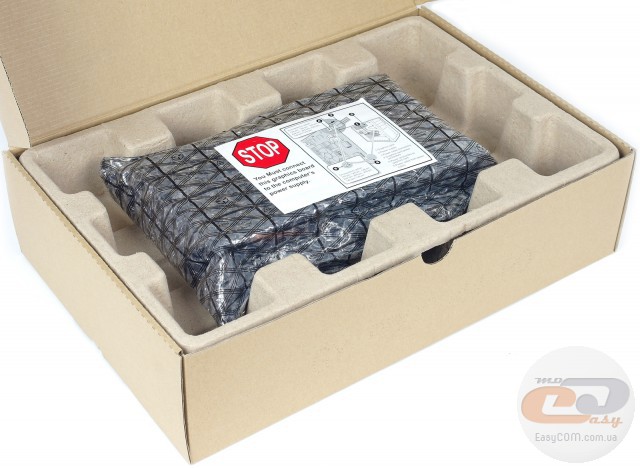

Внутрішнє обладнання коробки складається з картонного лотка та антистатичного пакета, тому за збереженість відеокарти при транспортуванні можна не турбуватися.

SAPPHIRE DUAL-X R9 270 2GB GDDR5 WITH BOOST OC

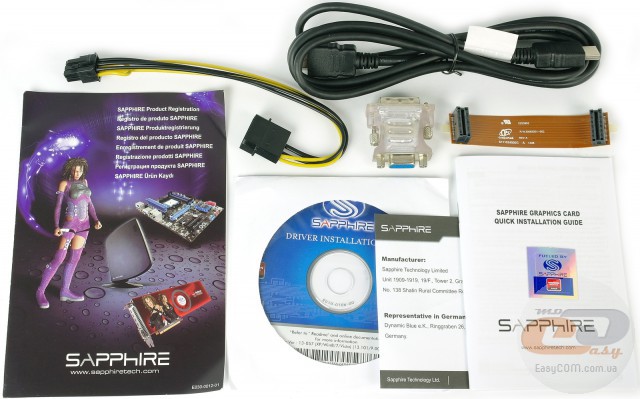

Комплект поставки SAPPHIRE DUAL-X R9 270 2GB GDDR5 WITH BOOST & OC складається з:

  • перехідника з Molex-роз’єму на 6-контактний PCIe;
  • кабелю HDMI довжиною 1,8 метра;
  • адаптера DVI↔D-Sub;
  • містка AMD CrossFireX;
  • інструкції з реєстрації відеокарти на сайті виробника;
  • диска з програмним забезпеченням і драйверами;
  • короткого посібника користувача;
  • наклейки на корпус комп'ютера.

Як бачите, відеокарта постачається з розширеним набором аксесуарів, який дозволить об'єднати два графічні прискорювачі (місток AMD CrossFireX), підключити практично будь-який сучасний монітор або телевізор (адаптер DVI ↔ D-Sub, кабель HDMI), а також приєднати додаткове живлення за допомогою комплектного адаптера, навіть якщо відповідний роз’єм відсутній на блоці живлення.

SAPPHIRE DUAL-X R9 270 2GB GDDR5 WITH BOOST OC

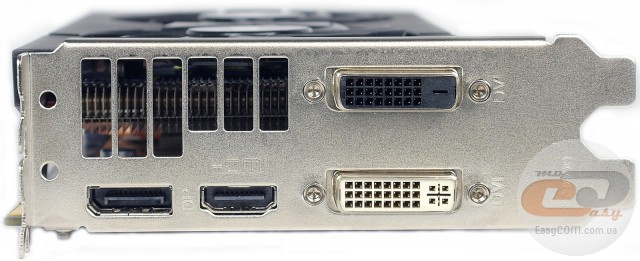

Новинка обладнана таким набором відеоінтерфейсів:

  • 1 x Dual-Link DVI-D;
  • 1 х Dual-Link DVI-I;
  • 1 х HDMI 1.4a;
  • 1 х DisplayPort 1.2.

Є всі найпопулярніші сучасні роз’єми, які дозволяють підключити до чотирьох моніторів або телевізорів. Також є можливість приєднати аналогові монітори з інтерфейсом D-Sub за допомогою відповідного адаптера.

Зовнішній вигляд і елементна база

SAPPHIRE DUAL-X R9 270 2GB GDDR5 WITH BOOST OC

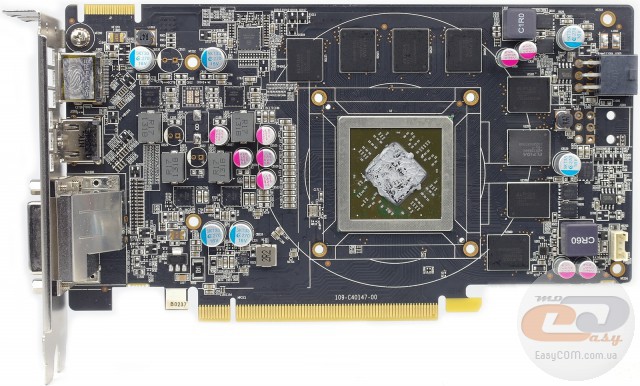

SAPPHIRE DUAL-X R9 270 2GB GDDR5 WITH BOOST & OC виконана на досить компактній друкованій платі чорного кольору, загальна довжина якої становить 225 мм. Графічний чіп обладнаний металевою захисною рамкою, яка оберігає його від пошкоджень при демонтажі та встановленні системи охолодження.

SAPPHIRE DUAL-X R9 270 2GB GDDR5 WITH BOOST OC

SAPPHIRE DUAL-X R9 270 2GB GDDR5 WITH BOOST OC

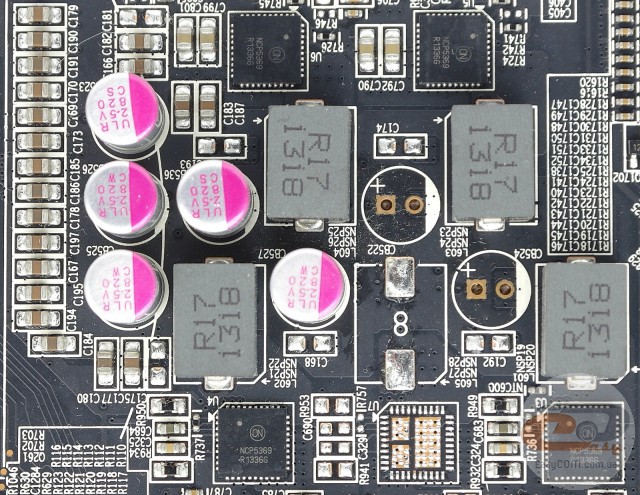

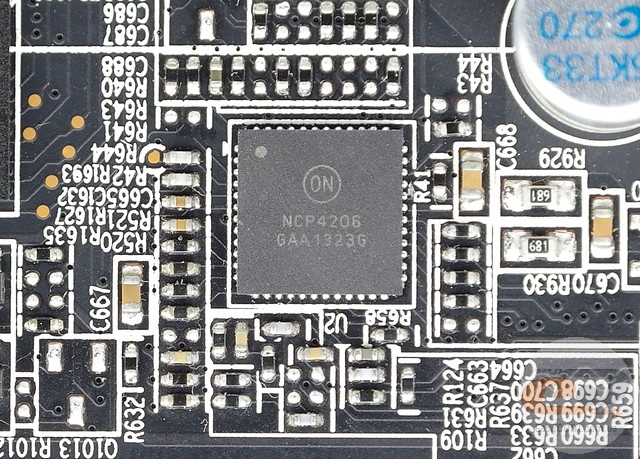

Підсистема живлення графічного процесора виконана за спрощеною чотирьохфазною схемою. У її колах застосовуються якісні транзистори ON Semiconductor NCP5369, а контролером виступає мікросхема ON Semiconductor NCP4206. Дві додаткові фази призначені для блока PLL і мікросхем пам'яті.

SAPPHIRE DUAL-X R9 270 2GB GDDR5 WITH BOOST OC

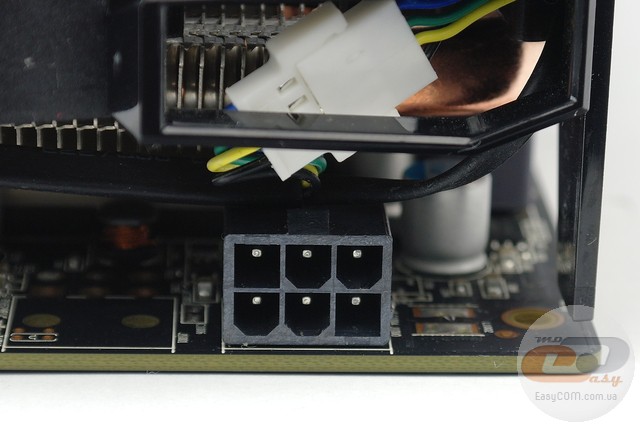

Живлення відеокарти здійснюється за допомогою роз’єму PCI Express х16 і одного 6-контактного конектора PCIe. Підключенню та відключенню даного кабелю ніщо не перешкоджає, оскільки пластиковий кожух системи охолодження розташований на достатній відстані від нього.

SAPPHIRE DUAL-X R9 270 2GB GDDR5 WITH BOOST OC

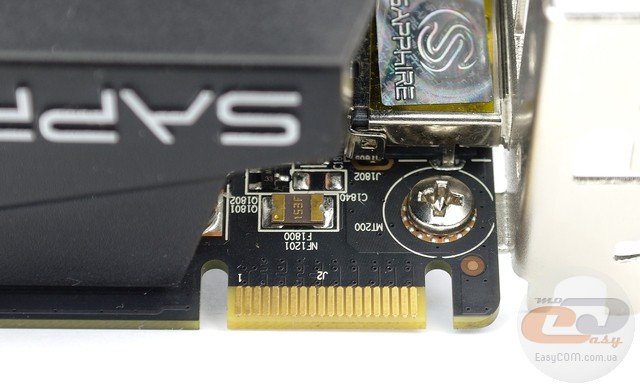

Поруч із інтерфейсною панеллю знаходиться роз’єм AMD CrossFireX, який дозволяє об'єднати дві сумісні відеокарти для створення більш продуктивної ігрової конфігурації. Однак варто пам'ятати, що в такому випадку зростають мінімальні вимоги до блока живлення з 500 до 600 Вт.

SAPPHIRE DUAL-X R9 270 2GB GDDR5 WITH BOOST OC

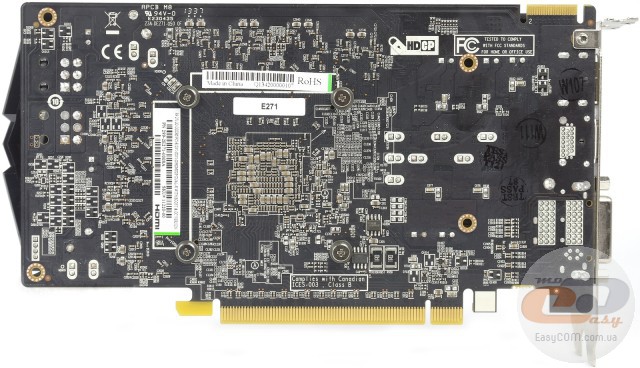

Зворотна сторона друкованої плати, крім наклейок з технічною інформацією та кріпильних гвинтів системи охолодження, позбавлена яких-небудь значимих функціональних елементів.

SAPPHIRE DUAL-X R9 270 2GB GDDR5 WITH BOOST OC

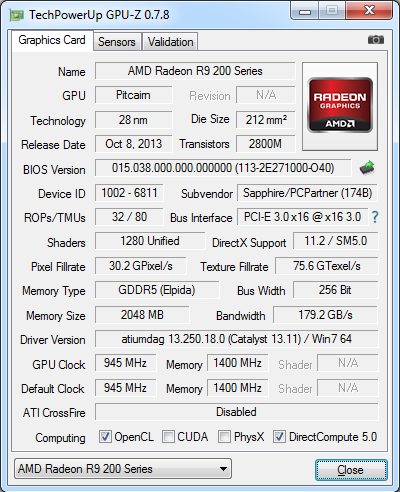

SAPPHIRE DUAL-X R9 270 2GB GDDR5 WITH BOOST & OC основана на графічному чіпі AMD Radeon R9 270 (Curacao Pro), який визначається програмою GPU-Z 0.7.8 як «Pitcairn». Він виготовлений за нормами 28-нм техпроцесу й складається з 1280-ти універсальних шейдерних конвеєрів, 80-ти текстурних блоків і 32-х блоків растеризації. Частота роботи графічного процесора може динамічно змінюватися залежно від навантаження в межах від 920 до 945 МГц.

SAPPHIRE DUAL-X R9 270 2GB GDDR5 WITH BOOST OC

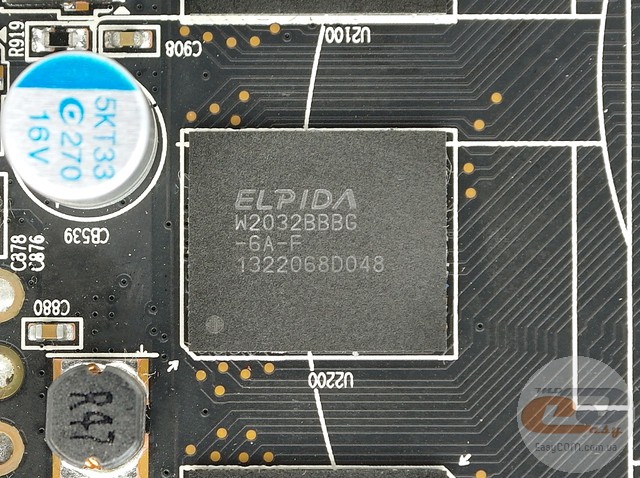

Графічний прискорювач обладнаний двома гігабайтами пам'яті, набраної за допомогою 8-ми 256-мегабайтних чіпів ELPIDA W2032BBBG-6A-F. Їхня номінальна ефективна частота 6000 МГц була знижена до 5600 МГц для повної відповідності еталонній формулі. Обмін даними між пам'яттю та графічним чіпом здійснюється за допомогою 256-бітної шини із пропускною здатністю 179,2 ГБ/с.

Система охолодження

SAPPHIRE DUAL-X R9 270 2GB GDDR5 WITH BOOST OC

SAPPHIRE DUAL-X R9 270 2GB GDDR5 WITH BOOST OC

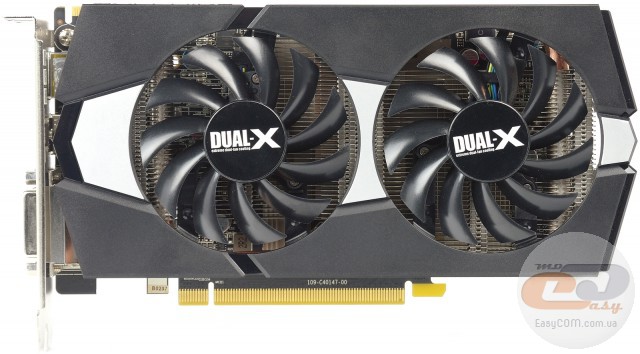

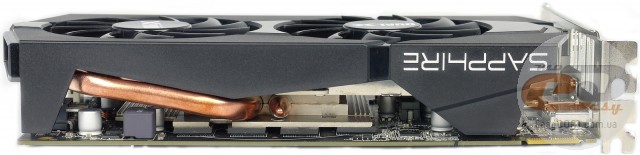

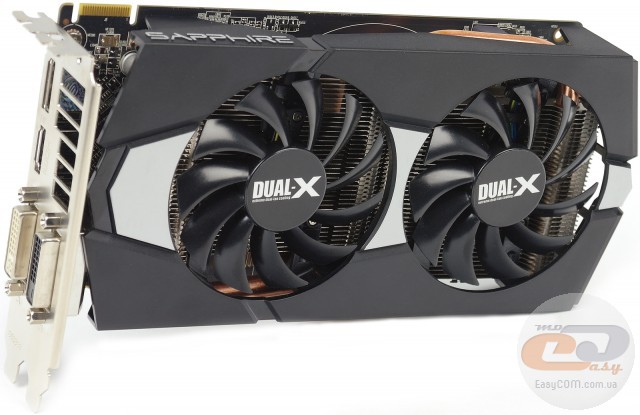

Новинка обладнана фірмовою двохвентиляторною системою охолодження Dual-X. Вона займає два слоти для карт розширення та має висоту 112 мм. На бічній грані вигравіюваний логотип компанії SAPPHIRE, який буде видний після встановлення відеокарти в корпус комп'ютера.

SAPPHIRE DUAL-X R9 270 2GB GDDR5 WITH BOOST OC

SAPPHIRE DUAL-X R9 270 2GB GDDR5 WITH BOOST OC

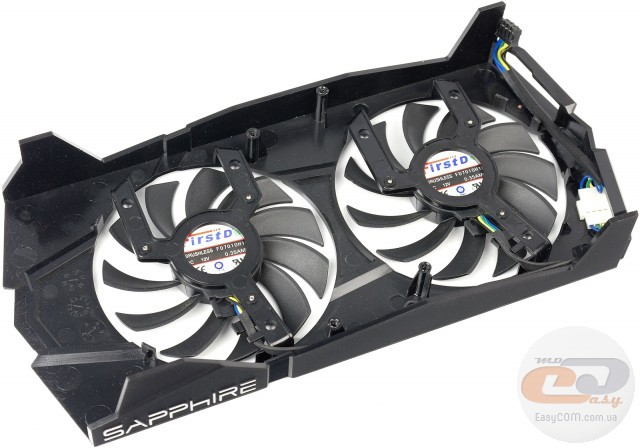

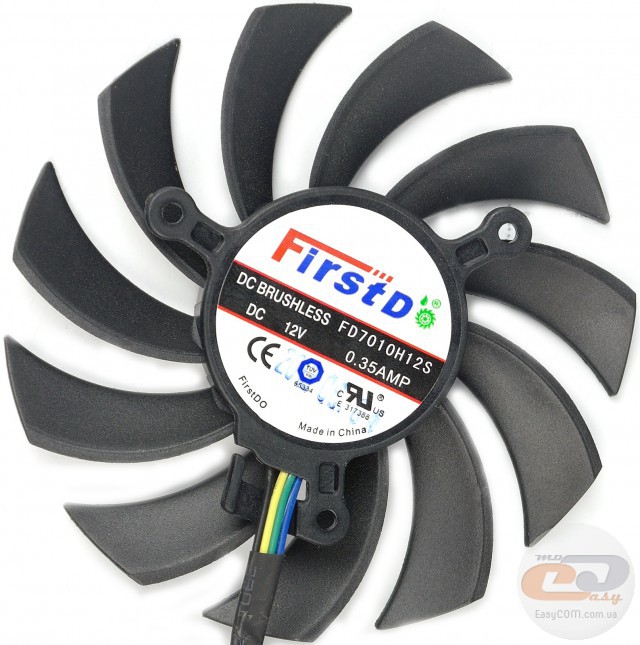

Два пропелери Firstdo FD7010H12S закріплені на захисному пластиковому кожусі за допомогою гвинтів. Діаметр їхніх лопатей становить 75 мм, а робоча напруга живлення – 12 В, при силі струму 0,35 А.

SAPPHIRE DUAL-X R9 270 2GB GDDR5 WITH BOOST OC

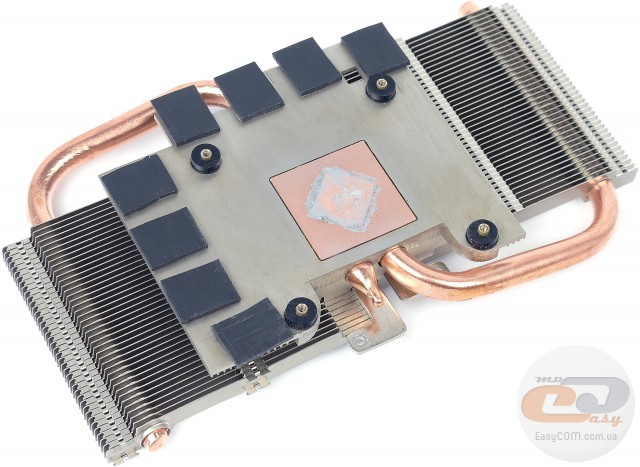

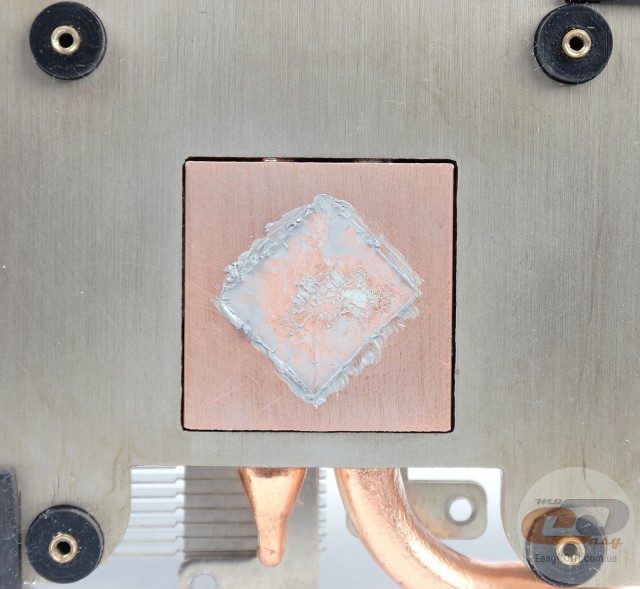

Тепло від графічного процесора відводиться за допомогою мідної основи та двох 8-міліметрових теплових трубок. Потім воно розсіюється радіатором, який складається із сорока нікельованих алюмінієвих пластин. Також через спеціальні термопрокладки з радіатором контактують усі чіпи пам'яті, що підвищує ефективність їхнього охолодження.

SAPPHIRE DUAL-X R9 270 2GB GDDR5 WITH BOOST OC

SAPPHIRE DUAL-X R9 270 2GB GDDR5 WITH BOOST OC

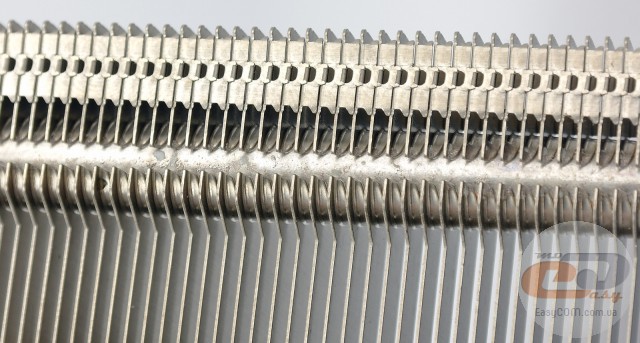

Варто відзначити, що теплові трубки припаяні як до ребер радіатора, так і до мідної основи. Безсумнівно, це повинно підвищити ефективність теплообміну. Однак вони не покриті шаром нікелю, тому піддані окисненню в процесі експлуатації.

SAPPHIRE DUAL-X R9 270 2GB GDDR5 WITH BOOST OC

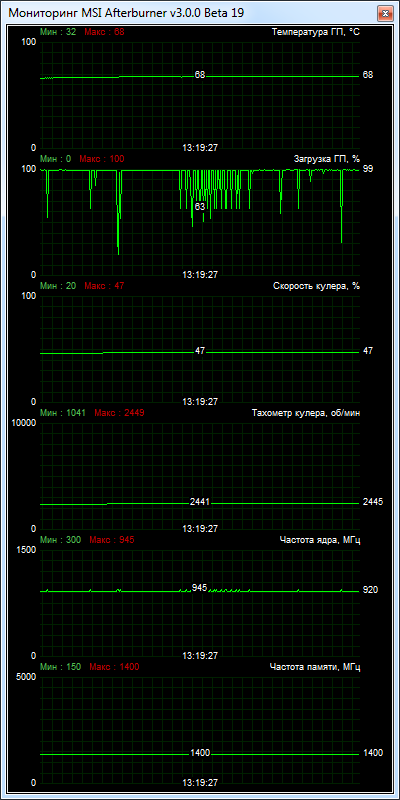

Моніторинг показів датчиків проводився за допомогою утиліти MSI Afterburner 3.0.0 beta 19. При автоматичному регулюванні швидкості обертання вентиляторів, у режимі максимального навантаження, графічний процесор нагрівся до 68°С. Кулер при цьому працював на 47% від своєї максимальної швидкості, що відповідає 2445 об/хв. Суб'єктивно рівень створюваного ним шуму можна охарактеризувати як середній, комфортний для тривалої роботи.

SAPPHIRE DUAL-X R9 270 2GB GDDR5 WITH BOOST OC

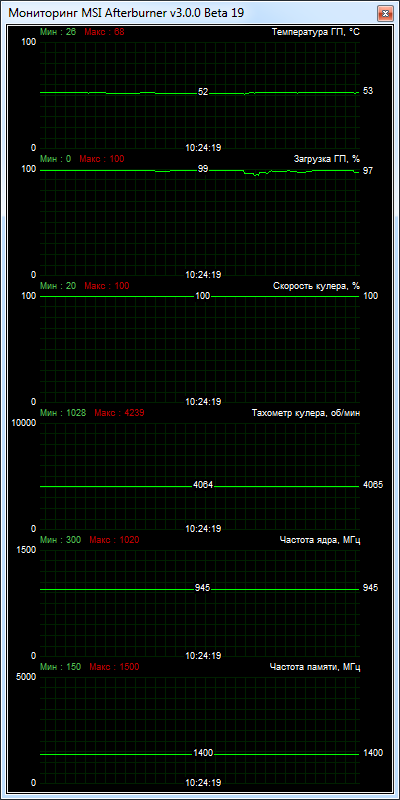

Після примусового встановлення швидкості обертання кулера на максимум (4064 об/хв), температура графічного ядра знизилася до 53°С. Шум при цьому піднявся вище комфортного рівня, тому даний режим буде корисний тільки при виконанні стрес-тестів або проведенні екстремального розгону.

SAPPHIRE DUAL-X R9 270 2GB GDDR5 WITH BOOST OC

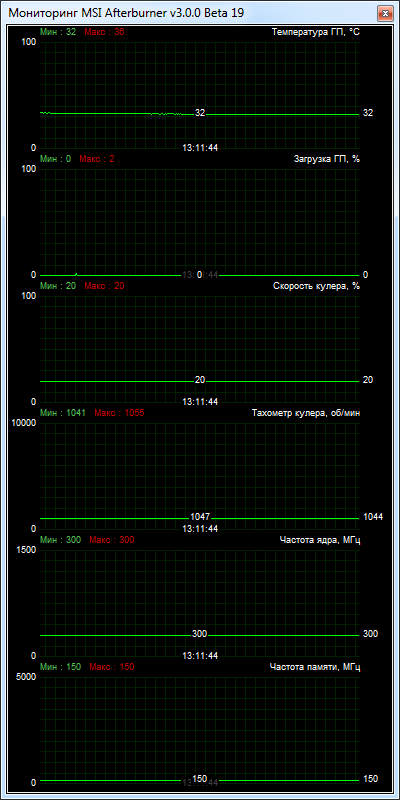

При відсутності навантаження частота графічного ядра автоматично знизилася до 300 МГц, а вентилятори стали практично безшумно працювати всього лише на 20% від своєї максимальної швидкості. Температура GPU при цьому опустилася до позначки 32°С.
