Огляд і тестування відеокарти Radeon HD 7870 2GB GDDR5 PowerColor PCS+ EZ Edition

11-01-2013

У листопаді 2012 року компанія AMD представила нову версію графічного чіпа Tahiti – Tahiti LE, який має 1536 потокові процесори, 96 текстурні блоки, і 32 блоки растеризації. Заявлена номінальна частота графічного ядра становить 925 МГц з можливістю динамічного розгону до 975 МГц. Незважаючи на анонс нового графічного чіпа та присутні деякий час чутки про AMD Radeon HD 7890, компанія AMD заявила, що «референсних» пристроїв на базі Tahiti LE випущено не буде. Відповідно право вибору назви для відеокарт на основі даного графічного ядра залишилося за партнерами, які віддали перевагу випускати відеокарти під індексом 7870, що виглядає не занадто логічно, оскільки на ринку вже давно присутні відеокарти з таким індексом, виконані на основі графічного ядра Pitcairn XT, яке має гірші характеристики щодо новинки.

Radeon HD 7870 2GB GDDR5 PowerColor PCS+ EZ Edition

У даному матеріалі ми розглянемо одну з перших відеокарт, випущених на основі графічного процесора Tahiti LE - Radeon HD 7870 2GB GDDR5 PowerColor PCS+ EZ Edition

Специфікація:

Модель

PowerColor Radeon HD 7870 2GB GDDR5 PCS+ EZ Edition
 (R19FE-NJ4U)

Графічне ядро

AMD Tahiti LE

Кількість універсальних шейдерних процесорів

1536

Підтримувані API

Microsoft DirectX 11.1, OpenGL 4.2

Частота графічного ядра, МГц

925 (975 при динамічному розгоні)

Частота пам'яті (ефективна), МГц

1500 (6000)

Об'єм пам'яті, МБ

2048

Тип пам'яті

GDDR5

Ширина шини пам'яті, біт

256

Тип шини

PCI Express 3.0 x16

Максимальна роздільна здатність

До 2560x1600 – DVI
До 2048x1536 - VGA (через перехідник)
До 4096x2160 HDMI (2560x1600 в 3D режимі)
До 4096x2160 - DisplayPort

Інтерфейси виводу зображення

DVI-I
HDMI
2 x mini DisplayPort

Підтримка HDCP і декодування HD-відео

 Є

Мінімальні вимоги до блока живлення, Вт

500

Розміри, мм

270 х 123

Драйвери

Свіжі драйвери можна скачати з сайта компанії виробника

Сайт виробника

http://www.powercolor.com/ru/default.asp

Як бачимо, виходячи з основних характеристик відеокарти Radeon HD 7870 2GB GDDR5 PowerColor PCS+ EZ Edition, вона займає позицію між «референсними» відеокартами на основі AMD Radeon HD 7950 і AMD Radeon HD 7870.

Упаковка і комплектація

Radeon HD 7870 2GB GDDR5 PowerColor PCS+ EZ Edition

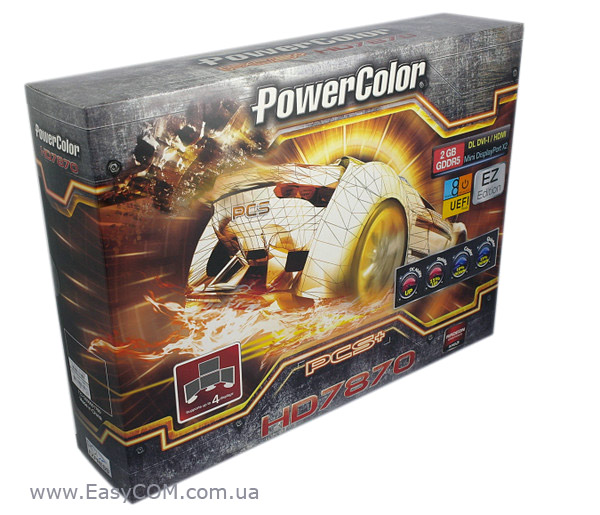

Відеокарта Radeon HD 7870 2GB GDDR5 PowerColor PCS+ EZ Edition поставляється в невеликій картонній коробці з оригінальним дизайном. На лицьовій стороні, крім кольорової поліграфії, покликаної символізувати високу продуктивність продукту, зазначена назва компанії виробника, а також підтримка одночасної роботи чотирьох дисплеїв (AMD Eyefinity).

Radeon HD 7870 2GB GDDR5 PowerColor PCS+ EZ Edition

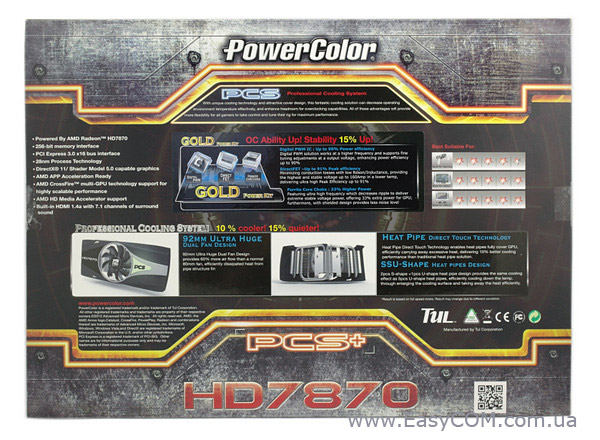

Зворотна сторона коробки в основному відведена під опис переваг системи охолодження, а також під опис концепції Gold Power Kit, згідно з якою при виробництві відеокарти використовувалися винятково високоякісні компоненти, а саме дроселі з феритовою серцевиною, цифрова система живлення, а також високоякісні польові транзистори, що дозволяє досягти більш високої стабільності роботи з порівняння з стандартною елементною базою відеокарти.

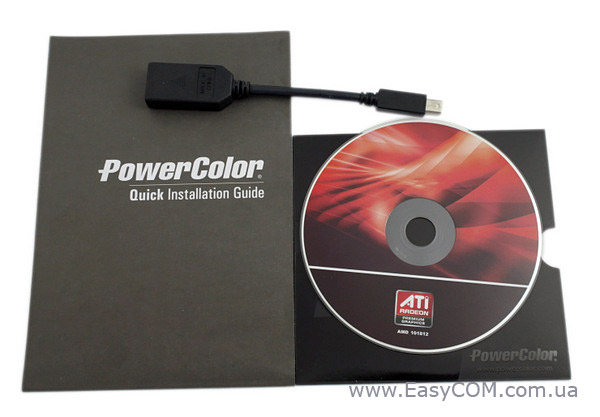

Комплект поставки відеокарти Radeon HD 7870 2GB GDDR5 PowerColor PCS+ EZ Edition досить скромний і містить у собі диск з драйверами та утилітами, посібник користувача і перехідник mini DisplayPort - DisplayPort. Взагалі, настільки скромний комплект поставки зустрічається і у більш дорогих продуктах.

Radeon HD 7870 2GB GDDR5 PowerColor PCS+ EZ Edition

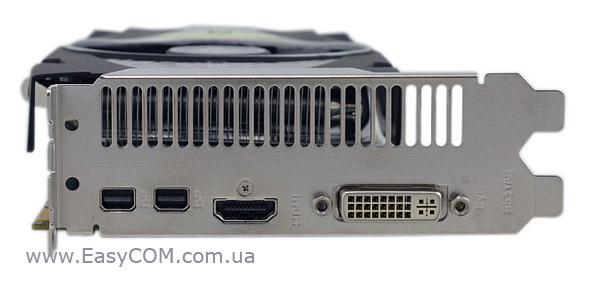

Для виводу зображення на протестованій відеокарті передбачений наступний набір інтерфейсів:

  • 1x DVI-I;
  • 1х HDMI;
  • 2х mini DisplayPort.

Для більшості сценаріїв експлуатації конфігурації відеовиходів розглянутого відеоприскорювача буде цілком достатньо, однак при бажанні підключити аналоговий монітор користувачу доведеться придбати перехідник DVI - VGA.

Підтримуються наступні варіанти роздільної здатності:

  • Цифрова - до 4096x2160;
  • Аналогова - до 2048x1536.

Зовнішній вигляд і елементна база

Radeon HD 7870 2GB GDDR5 PowerColor PCS+ EZ Edition

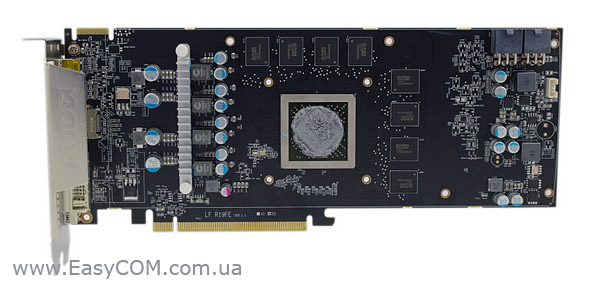

Відеокарта виконана на текстоліті чорного кольору довжиною 270 мм. Схема розташування основних елементів схожа на «референсную» AMD Radeon HD 7870. Інженерами PowerColor була змінена лише логіка розташування елементів схеми живлення, а також перероблена елементна база.

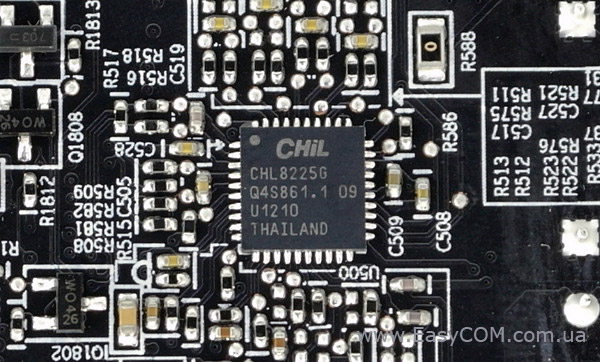

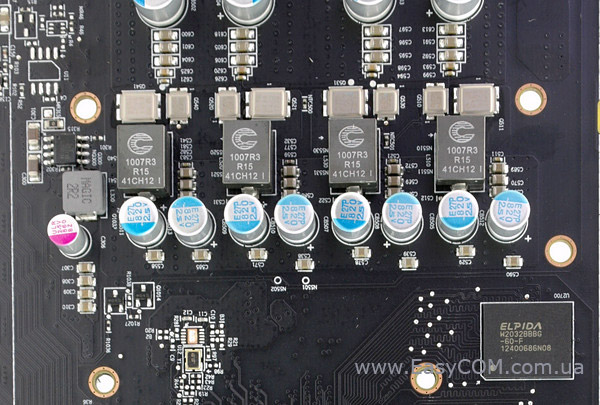

Модуль стабілізації живлення виконаний по 6-фазній схемі, при цьому 4 фази використовуються для живлення графічного ядра, а в якості ШІМ-контролера використовується мікросхема Chil CHL8225, яка підтримує активне переключення фаз, що дозволить заощадити трохи електроенергії в режимах простою і при незначному навантаженні на відеокарту.

Radeon HD 7870 2GB GDDR5 PowerColor PCS+ EZ Edition

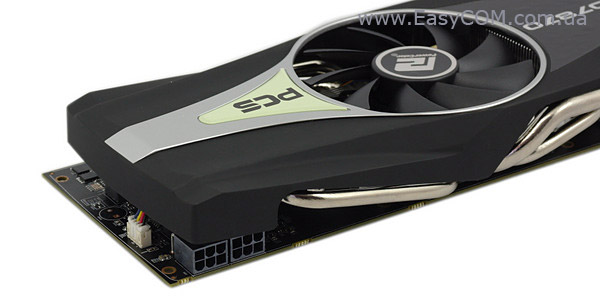

Живлення відеокарти забезпечується через два додаткові роз’єми на її бічній стороні. Обидва  мають шестиконтактне виконання. Окремого згадування заслуговує не саме зручне відключення кабелів живлення, яке викликано надто близьким сусідством роз’ємів і кожуха системи охолодження.

 Як і на інших відеокартах з індексом 7870 у назві, в Radeon HD 7870 2GB GDDR5 PowerColor PCS+ EZ Edition є роз’єм для підключення містка CrossFireX (у комплекті не поставляється), який дозволяє об'єднати дві відеокарти на основі графічних процесорів AMD Radeon HD для спільного розрахунків графічних ефектів. Що цікаво, відеокарти на основі Tahiti LE способни працювати в парі з більш дорогими AMD Radeon HD 7950 і AMD Radeon HD 7970, що дозволить власникам озвучених цих відеокарт збільшити продуктивність графічної підсистеми шляхом покупки рішення на основі Tahiti LE, що дозволить суттєво заощадити.

Radeon HD 7870 2GB GDDR5 PowerColor PCS+ EZ Edition

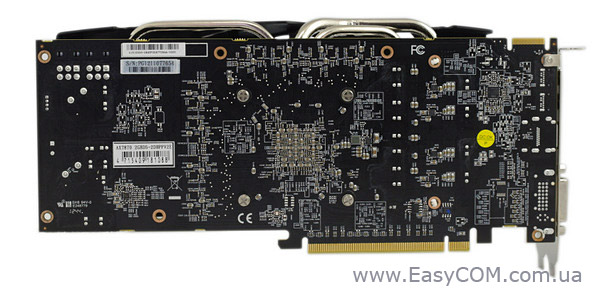

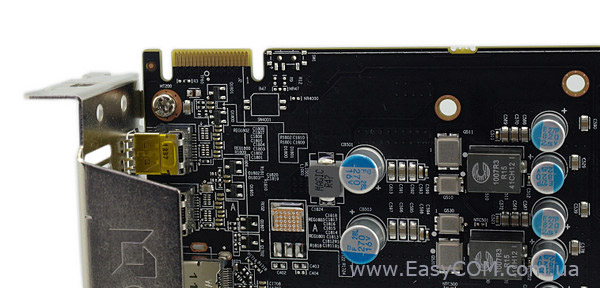

Зворотна сторона розглянутої відеокарти, крім ШІМ-контролера і декількох мікросхем системи живлення, практично повністю позбавлена будь-яких елементів, що повинно позитивно позначитися на її розгінному потенціалі, оскільки охолодження на звороті текстоліту не передбачено.

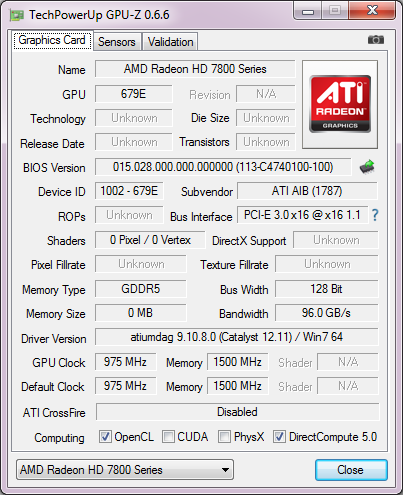

В основі Radeon HD 7870 2GB GDDR5 PowerColor PCS+ EZ Edition лежить графічне ядро AMD Tahiti LE, виконане за нормами 28 нм техпроцесу, що має у своєму розпорядженні 1536 універсальних шейдерних конвеєрів і 32 блоки растеризації. Частота роботи графічного ядра відповідає рекомендованому значенню в 925 МГц. Обмін даними між графічним ядром і пам'яттю здійснюється через 256-бітну шину. Як бачите версія програмного забезпечення TechPowerUp GPU-Z 0.6.6 не змогла повністю визначити характеристики графічного ядра Tahiti LE.

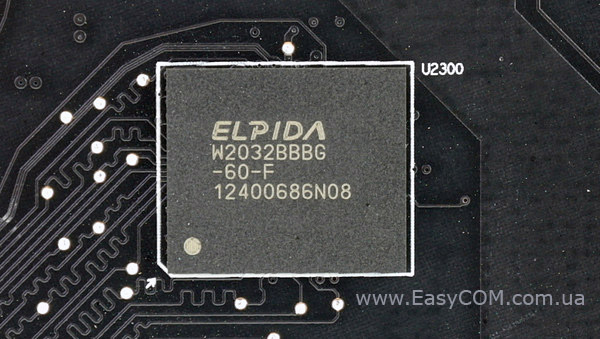

Пам'ять відеокарти, загальний об'єм якої становить 2 ГБ, набрана за допомогою 8-мі чіпів по 256 МБ виробництва компанії Elpida, що мають маркування W2032BBBG і номінальну робочу частоту 6000 МГц, яка також відповідає фактичній частоті роботи пам'яті на досліджуваній відеокарті, відповідно, особливої надії на істотний приріст частоти пам'яті при розгоні немає. Які справи на практиці ми довідаємося у відповідному розділі нашого матеріалу.

Система охолодження

Radeon HD 7870 2GB GDDR5 PowerColor PCS+ EZ Edition

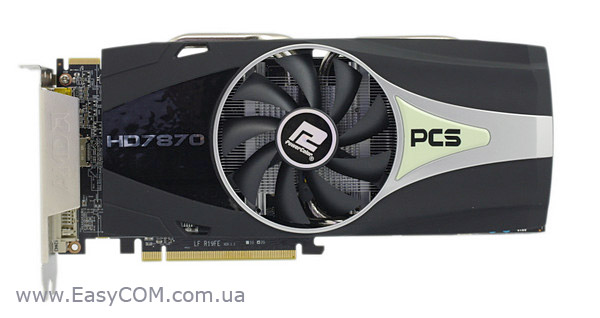

У якості охолодження на відеокарті Radeon HD 7870 2GB GDDR5 PowerColor PCS+ EZ Edition використовується осьова система охолодження з одним вентилятором. Загальна довжина відеокарти з встановленою системою охолодження, яка займає два слоти розширення, становить 270 мм.

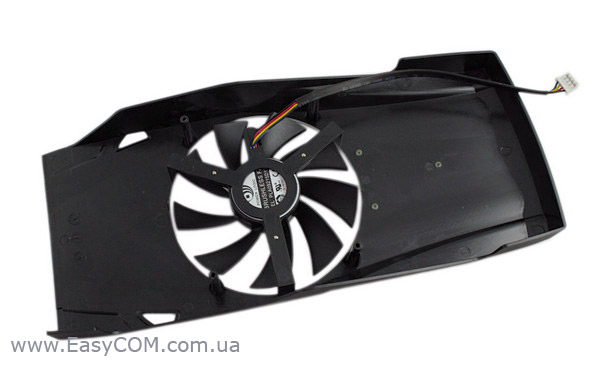

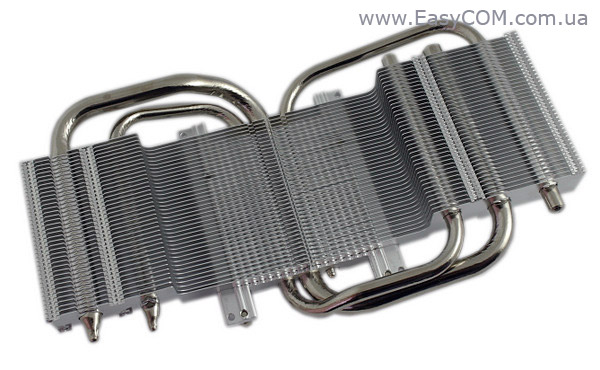

Охолоджувач складається з досить великого радіатора і вентилятора з лопатями діаметром 88 мм. Сам радіатор набраний з 39 алюмінієвих нікельованих пластин, які розташовані вздовж текстоліту, що дозволить частині нагрітого повітря залишати межі корпуса.

Для більш рівномірного розподілу тепла по всій площі радіатора застосовуються три мідні теплові трубки. Дві з них діаметром 6 мм, а одна - 8 мм. Варто окремо відзначити, що теплові трубки покриті шаром нікелю, який допоможе запобігти процесу швидкого окиснення міді при експлуатації та падінні ефективності теплообміну.

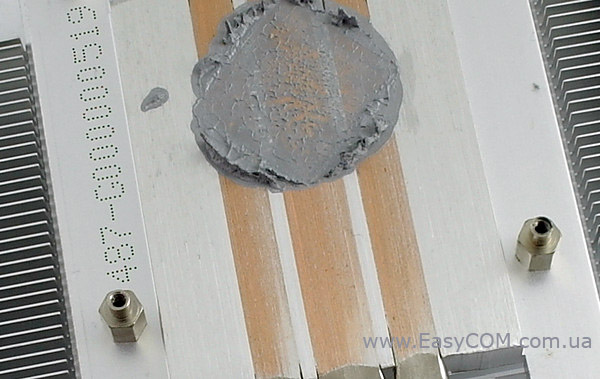

Принцип відводу тепла від графічного процесора аналогічний з системами охолодження DirectCU II від ASUS, в обох випадках використовується технологія прямого контакту теплових трубок з графічним процесором через термоінтерфейс, роль якого в цьому випадку виконує термопаста.

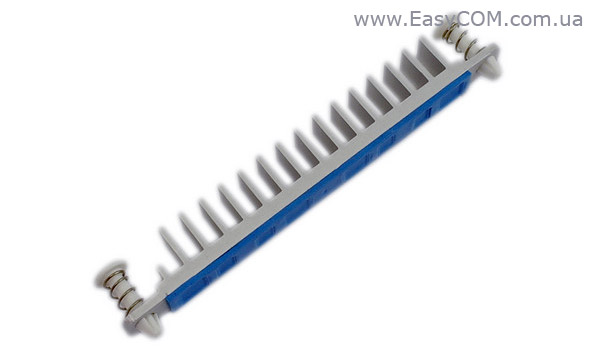

Для охолодження силових елементів застосовується окремий радіатор, який кріпитися до текстоліту за допомогою пружних гвинтів.

Пропонуємо почати безпосередньо тестування системи охолодження відеокарти Radeon HD 7870 2GB GDDR5 PowerColor PCS+ EZ Edition.

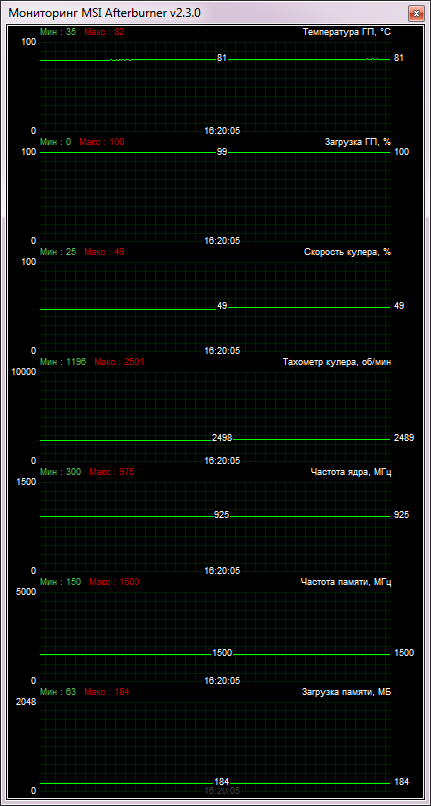

При автоматичному регулюванні швидкості обертання вентиляторів, у режимі максимального навантаження графічне ядро нагрілося до 81 градуса, а кулер, згідно з показань моніторингу, працював на половині своїх можливостей. При такому режимі роботи рівень шуму, видаваний системою охолодження, можна охарактеризувати як нижче середнього, однак, через специфіку кріплення вентилятора до пластикового кожуха який, у свою чергу, закріплюється на текстоліті на пластикових ніжках, шум досить специфічний і його чітко чути на фоні інших компонентів системи.

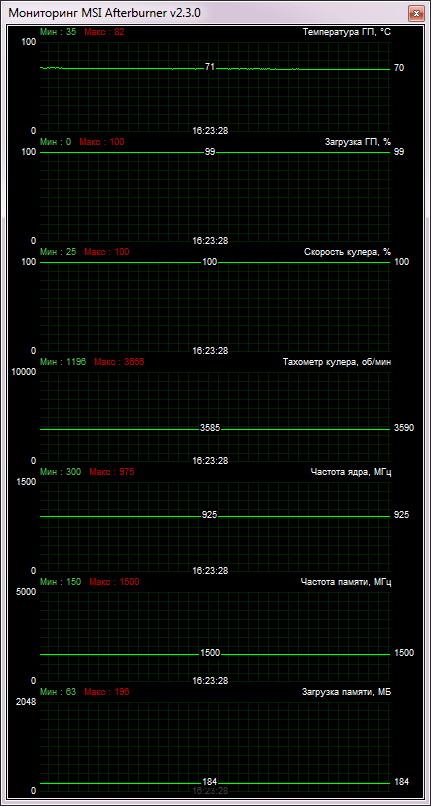

У режимі максимальної швидкості обертання вентиляторів температура GPU опускається до 70 градусів. Рівень шуму при максимальних обертах вентилятора можна охарактеризувати як дуже високий, при цьому він супроводжується неприємним «пластиковим» тріском.

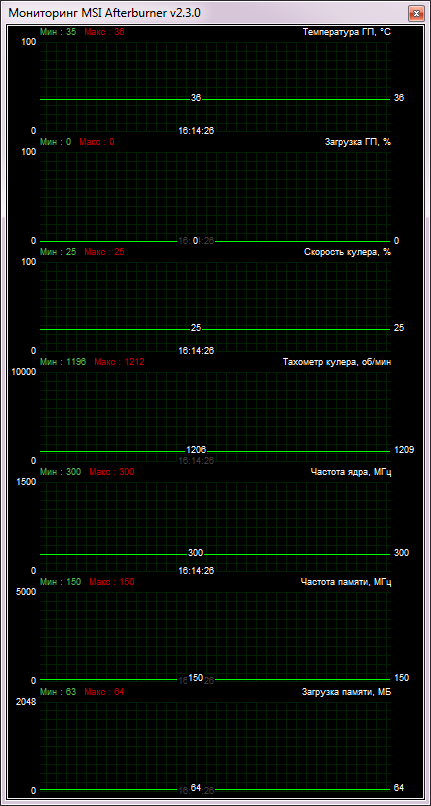

При відсутності навантаження, частоти роботи графічного ядра і пам'яті автоматично знижуються, дозволяючи знизити енергоспоживання і тепловиділення графічного ядра. У такому режимі температура GPU не перевищує 36 градусів, а система охолодження дотримується цілковитої тиші.

Взагалі варто відзначити, що система охолодження досліджуваної відеокарти склала на нас не найкраще враження. Крім досить високої температури графічного процесора виникли дорікання до шуму, який видає вентилятор системи охолодження, а саме до наявності специфічного пластикового тріску який проявляється на обертах вище середніх.
