Тестування відеокарти PowerColor HD6870x2 на двох Radeon HD 6870

Багато виробників відеокарт готові надати ринку свої унікальні рішення з суттєво модифікованим дизайном друкованої плати. Такі моделі графічних прискорювачів часто призначені для того щоб виділити виробника на сучасному ринку відеокарт. Рішення з високим рівнем швидкодії та ціною більше 400$ є не масовими, а більше статусними продуктами, що не дозволяє одержувати істотні прибутки від їх продажів. Розробляючи під них унікальну плату, виробник підкреслює свої можливості та міцну позицію на цьому ринку. Саме такою оригінальною і досить цікавою відеокартою і є учасниця нашого сьогоднішнього огляду.

На нашому ресурсі вже були розглянуті декілька рішень, які засновані на масовому графічному ядрі AMD Radeon HD 6870: MSI Radeon HD 6870 і ASUS EAH6870/2DI2S/1GD5. Також була протестована CrossFireX конфігурація з двох відеокарт на графічних ядрах AMD Radeon HD 6870. Саме варіант CrossFireX з двох моделей на графічному ядрі AMD Radeon HD 6870 ми і прагнемо порівняти з швидкодією поки ще унікального рішення від компанії PowerColor, відеокартою PowerColor HD6870x2 2GB GDDR5. Дана модель має на своєму текстоліті два графічні чіпи AMD Radeon HD 6870, які об'єднані в CrossFireX конфігурації спеціальним мостом від компанії LucidLogix.

PowerColor HD6870x2 2GB GDDR5 (AX6870X2 2GBD5-2DHG)

Завдяки унікальному дизайну друкованої плати і фірмовій системі охолодження дана модель є показовою для оцінки можливостей компанії PowerColor у розробці власних моделей відеокарт. З першого погляду на дане рішення можна відзначити бажання виробника сполучити максимальну швидкодію двох графічних ядер з відносно доступною ціною за цю модель відеокарти. Саме співвідношення якості виконання, продуктивності та стабільності роботи відеокарти PowerColor HD6870x2 2GB GDDR5 хочеться проаналізувати в даному матеріалі.

Специфікація

Пропонуємо специфікацію моделі PowerColor HD6870x2 2GB GDDR5, опубліковану на сайті виробника. У ній можна виділити подвоєння основної елементної бази в порівнянні з одночіповою еталонною відеокартою на графічному ядрі Barts XT. Всі робочі характеристики графічних ядер AMD Radeon HD 6870 наведені відповідно рекомендованим компанією AMD значенням.

Модель

PowerColor HD6870x2 2GB GDDR5
(AX6870X2 2GBD5-2DHG)

Графічне ядро

2 x AMD Radeon HD 6870 (Barts XT)

Конвеєра

2 x 1120 уніфікованих потокових

Підтримувані API

DirectХ 11 (Shader Model 5.0)

OpenGL 4.1

Частота ядер, МГц

900

Об'єм (тип) пам'яті, МБ

2 x 1024 (GDDR5)

Частота пам'яті (ефективна), МГц

1050 (4200)

Шина пам'яті, біт

2 х 256

Стандарт шини

PCI Express X16 2.1

Максимальна роздільна здатність

До 2560x1600 Dual-link DVI або 1920x1200 Single-link DVI
До 2048x1536 VGA (через перехідник DVI-to-VGA)
До 1920x1200 HDMI 1.4
 До 2560x1600 DisplayРort
До 4 дисплеїв по 1920x1200 кожен до портів 2x mini DisplayРort

Виходи

DL-DVI-I і SL-DVI-D (VGA через перехідник)
1x HDMI 1.4
2x mini DisplayРort (DisplayРort через перехідник)

Підтримка HDCP

Є
Декодування MPEG-2, MPEG-4, DivХ, WMV9, VC-1 і H.264/AVC, MVC, Adobe Flash

Драйвери

Свіжі драйвери можна скачати з сайту виробника GPU або сайту підтримки.

Сайт виробника

http://www.powercolor.com/

Використання двох графічних ядер, які працюють на рекомендованій частотній формулі, і по одному гігабайту пам'яті для кожного буде сприяти їх максимальній сумарній продуктивності. Однак такі можливості можуть негативно позначитися на загальному тепловому пакеті відеокарти. Все залежить від можливостей використаної в цьому рішенні системи охолодження. Щодо наповнення інтерфейсної панелі, то дана модель має повністю «еталонний» набір роз’ємів. Через перехідники користувач може підключити аналоговий роз’єм і повнорозмірний DisplayРort. Це забезпечить максимум можливостей для простого з'єднання даної відеокарти з пристроями виводу зображення.

PowerColor HD6870x2 2GB GDDR5 (AX6870X2 2GBD5-2DHG)

Весь дизайн лицьової сторони коробки підкреслює використання в цьому продукті двох графічних ядер, а також тут зазначена наявність 2 ГБ відеопам'яті GDDR5. Тут же є інформація про підтримку технології AMD Eyefinity, яка дозволяє підключити до даної відеокарти до чотирьох моніторів одночасно. Сказано про наявність ліцензії для безкоштовного скачування гри DiRT 3 з офіційного сайту розробників.

На звороті коробки коротко відзначені основні особливості графічних ядер і підтримувані їм технології. Детально описані переваги використаної у відеокарті PowerColor Radeon HD 6870 x2 (HD6870x2 2GB GDDR5) системи охолодження. Графіком підкреслене більш ефективне охолодження кожного графічного чіпа в порівнянні з одночіповим еталонним рішенням на AMD Radeon HD 6870. В окрему особливість виділена технологія PLATINUM Power Kit, яка забезпечує 13-фазне живлення відеокарти і використання при наповненні текстоліту плати якісної елементної бази. До неї ввійшли: закриті котушки індуктивності з феритовою серцевиною і спеціальні транзистори DrMOS з поліпшеною ефективністю роботи. Разом це збільшує надійність роботи плати і знижує її загальний тепловий пакет. Аж знизу наведений графік порівняння продуктивності двох графічних ядер Radeon HD 6870 з можливостями одного рішення на GeForce GTX 580. Тут розробники завіряють, що їх двочіпове рішення на 36% більш ефективне, ніж його одночіповий опонент. Вся поліграфія коробки виконана досить привабливо, але якісної інформативності їй все-таки не вистачає. Тут навіть не зазначений необхідний для роботи даної моделі блок живлення (по специфікації на сайті виробника для PowerColor HD6870x2 2GB GDDR5 необхідне 600 Вт джерело).

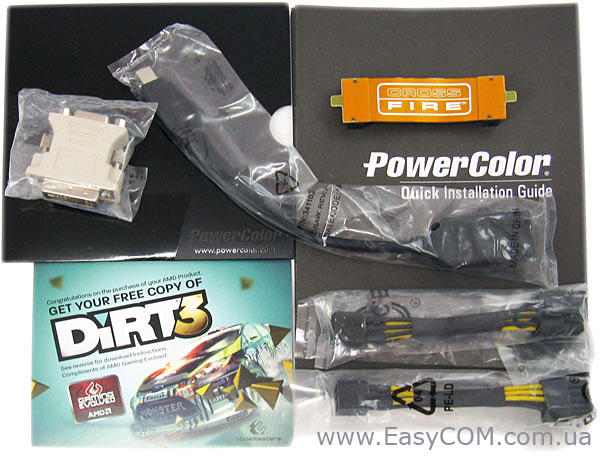

Комплект поставки PowerColor Radeon HD 6870x2 (HD6870x2 2GB GDDR5) можна похвалити за наявність усіх необхідних елементів для встановлення даного продукту практично в будь-яку систему користувача. У нього ввійшли:

  • Два перехідники з шестиконтактних роз’ємів живлення відеокарти на восьмиконтактний роз’єм;
  • Місток CrossFire;
  • Перехідник з універсального виходу DVI на аналоговий VGA;
  • Перехідник з mini DisplayРort на повнорозмірний вихід DisplayРort;
  • Диск з драйверами і утилітами;
  • Диск з інструкцією на різних мовах;
  • Ліцензія на безкоштовне скачування гри DiRT3;
  • Коротка інструкція з встановлення відеокарти.

Якщо врахувати те, що гарні сучасні блоки живлення з потужністю 600 Вт і більше, зобов'язані мати мінімум два шестиконтактних роз’єми для живлення відеокарти, то комплекту поставки з надлишком повинно вистачити при використанні даної моделі в будь-якій конфігурації. Навіть у графічній системі з двома такими відеокартами. Восьмиконтактний роз’єм можна одержати завдяки перехіднику з комплекту поставки. З підключенням до даної відеокарти одного, двох і, можливо, трьох моніторів ніяких проблем у користувача виникнути не повинно. Однак для чотирьох моніторів точно доведеться докуповувати спеціальні хаби, які перетворять один роз’єм mini DisplayРort у два повнорозмірних виходи DisplayРort. Взагалі, такого комплекту буде достатньо для встановлення цього продукту в будь-яку середньостатистичну ігрову конфігурацію.

PowerColor HD6870x2 2GB GDDR5 (AX6870X2 2GBD5-2DHG)

PowerColor HD6870x2 2GB GDDR5 (AX6870X2 2GBD5-2DHG)

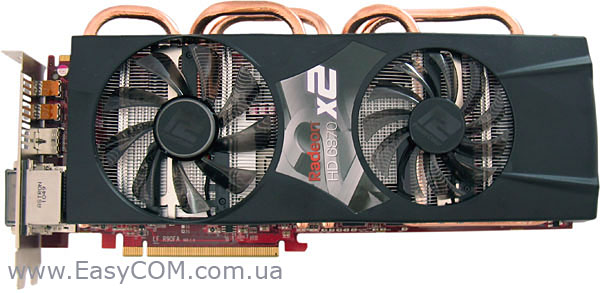

При першому погляді на відеокарту одразу привертає увагу оригінальна система охолодження. Її виділяє використання двох різних за розміром вентиляторів. Також варто відзначити габаритні розміри PowerColor Radeon HD 6870x2. Її довжина всього на декілька сантиметрів менше, ніж у «топового» рішення на двох графічних ядрах AMD Radeon HD 6970, еталонний екземпляр якої був розглянутий в огляді ASUS Radeon HD 6990 (EAH6990/3DI4S/4GD5). Його довжина склала 32 см тоді як PowerColor HD6870x2 2GB GDDR5 має габарити 292,1x111,2x38 мм. Відзначимо також, що довжина еталонного рішення на GeForce GTX 580 становить 26,67 см, а NVIDIA GeForce GTX 590 вийшла 28 см. Така статистика підтверджує те, що модель PowerColor HD6870x2 2GB GDDR5 є великою відеокартою і ця особливість може не дозволити їй поміститься в середньостатистичному корпусі.

PowerColor HD6870x2 2GB GDDR5 (AX6870X2 2GBD5-2DHG)

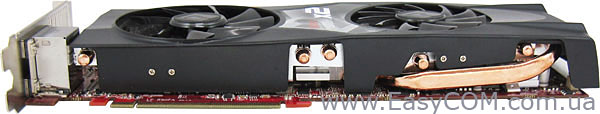

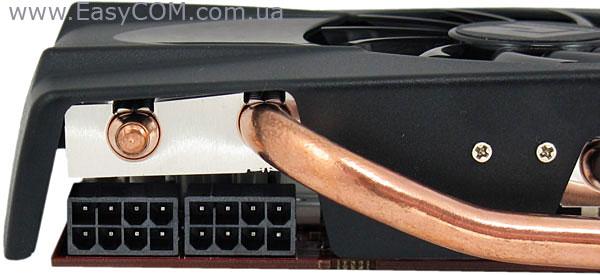

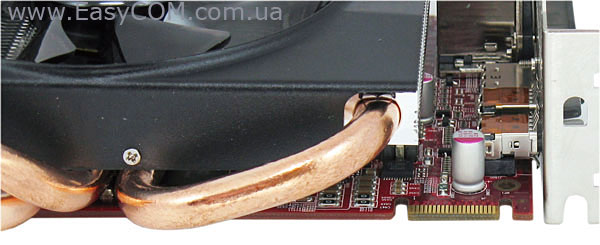

Графічний прискорювач PowerColor Radeon HD 6870x2 має два 8-контактних роз’єми додаткового живлення, що знаходяться на верхньому торці відеокарти. Якщо ця відеокарта все-таки помістилася у вашому корпусі, то підключення додаткового живлення не викличе незручностей, а самі проводи не будуть заважати установці відеокарти, збільшуючи її довжину за рахунок самих роз’ємів і проводів, що від них відходять.

Модель PowerColor HD6870x2 2GB GDDR5 оснащується одним роз’ємом для містка CrossFire. Якщо врахувати, що дане рішення вже має два графічних ядра, які з'єднані в CrossFireX конфігурацію, то підключення ще однієї такої ж відеокарти дасть сумарно CrossFireX з чотирьох графічних процесорів. Така кількість є максимально підтримуваним драйверами числом графічних прискорювачів, які зібрані в CrossFireX зв'язку.

PowerColor HD6870x2 2GB GDDR5 (AX6870X2 2GBD5-2DHG)

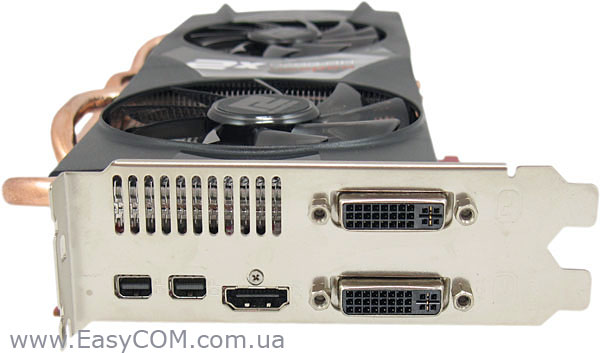

Інтерфейсна панель по своєму наповненню і по дизайну повністю повторює таку в еталонного зразка з одним графічним ядром. На ній помістилися п'ять роз’ємів підключення дисплеїв: 2х DVI-I, HDMI 1.4, 2х mini DisplayРort 1.2. Тут є досить велика сітка виходу гарячого повітря з корпуса. Така різноманітність роз’ємів підключення і наявність перехідників (з DVI на VGA і з mini DisplayРort на DisplayРort) забезпечить відеокарті повну сумісність з усіма сучасними пропозиціями ринку пристроїв виводу зображення.

PowerColor HD6870x2 2GB GDDR5 (AX6870X2 2GBD5-2DHG)

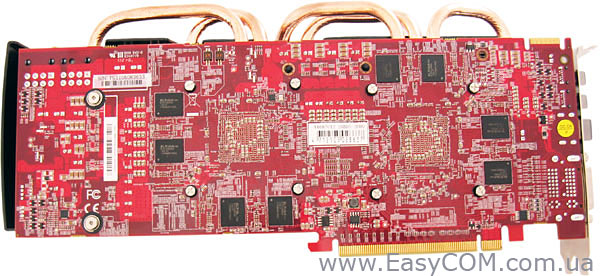

На звороті друкованої плати моделі PowerColor HD6870x2 2GB GDDR5 виділяється наявністю на ній розпаяних чіпів пам'яті, по чотири на кожне графічне ядро. Таке розташування мікросхем пам'яті є досить рідким і не дуже практичним у плані їх охолодження. Однак розробникам довелося піти на це, бо габарити відеокарти і так великі, а щільність розташування елементів на лицьовій стороні текстоліту досить висока. Таке розташування чіпів пам'яті може негативно позначитися на їх розгінному потенціалі.

PowerColor HD6870x2 2GB GDDR5 (AX6870X2 2GBD5-2DHG)

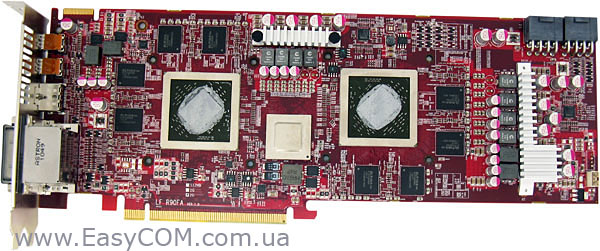

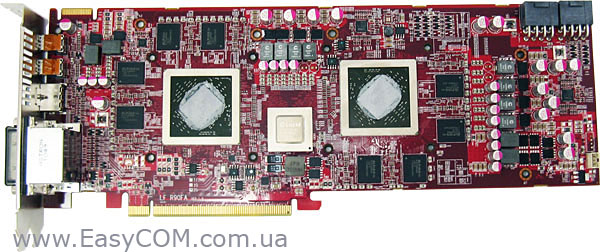

На лицьовій стороні друкованої плати можна виділити два графічні процесори, що по чотири чіпи пам'яті є навколо кожного і спеціального мосту від компанії LucidLogix, який забезбечує CrossFireX з'єднання між двома GPU. Разом на кожне графічне ядро доводиться по вісім мікросхем пам'яті GDDR5, тобто по 1024 МБ відеопам'яті.

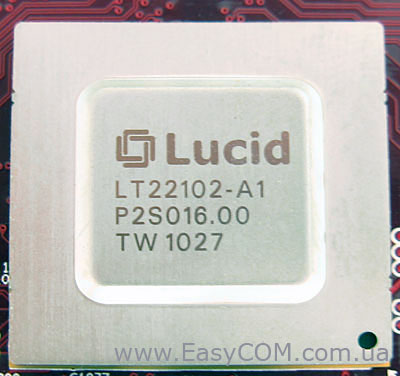

Міст Lucid Logix LT22102 часто використовується в материнських платах, що володіють підтримкою технології Lucid Hydra, для забезпечення роботи кожної з встановлених відеокарт по 16-ти лініям PCI-e. Також даний чіп дозволяє поєднувати дві будь-які відеокарти при прискоренні тривимірної графіки, навіть якщо вони засновані на різних графічних процесорах від компаній AMD і NVIDIA. Однак у відеокарті PowerColor Radeon HD 6870x2 він використовується тільки як міст між двома GPU AMD Radeon HD 6870, забезпечуючи високу швидкість обміну даними між графічними ядрами відеокарти.

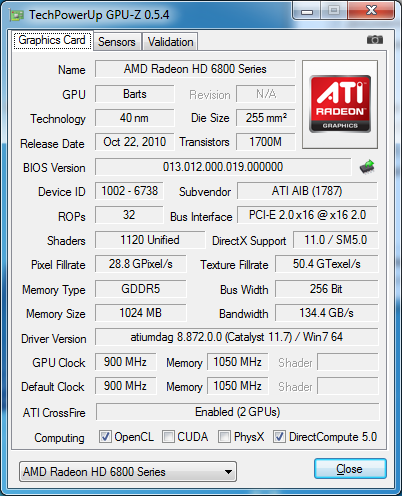

gpu-z PowerColor HD6870x2 2GB GDDR5 (AX6870X2 2GBD5-2DHG)

Обидва графічних ядра PowerColor Radeon HD 6870 x2 працюють на частоті в 900 МГц, яка є рекомендованою компанією AMD для чіпів Barts XT. Вони виконані по 40 нм техпроцесу і містять 1120 універсальних шейдерних конвеєрів і тридцять два блоки растеризації, а обмін даними між графічним ядром і пам'яттю здійснюється в кожного з них через 256-бітну шину.

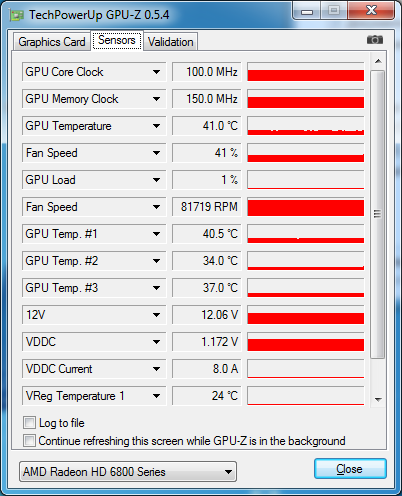

При відсутності навантаження частота роботи графічних процесорів знижується до 100 МГц, а відеопам'ять уповільнюється до 150 МГц (ефективна частота 300 МГц). При цьому зменшується і напруга живлення, що забезпечує помітне зниження енергоспоживання і температури.

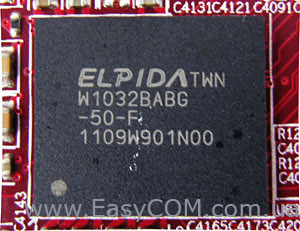

Відеопам'ять загальним об'ємом 2 ГБ, по одному гігабайту на кожне графічне ядро, набрана шістнадцятьма мікросхемами стандарту GDDR5 виробництва ELPIDA W1032BABG-50-F з часом відгуку 0,4 нс, що дозволяє їм працювати на ефективній частоті до 5000 МГц. Оскільки результуюча частота роботи чіпів пам'яті становить 4200 МГц, що трохи нижче рекомендованої, то залишається гарний частотний коридор для ручного розгону. Максимальну частоту роботи чіпів пам'яті на відеокарті PowerColor Radeon HD 6870 x2 ми перевіримо трохи нижче при тестуванні розгінного потенціалу.

PowerColor HD6870x2 2GB GDDR5 (AX6870X2 2GBD5-2DHG)

На лицьовій стороні текстоліту знаходиться основна частина елементів системи живлення відеокарти.

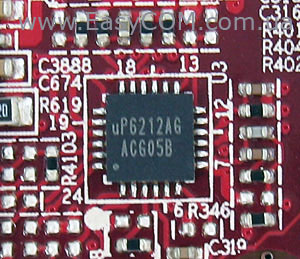

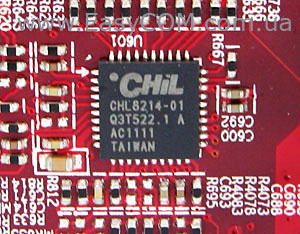

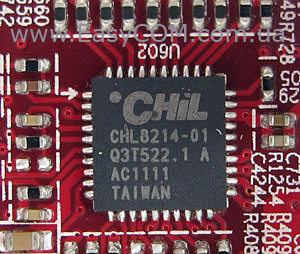

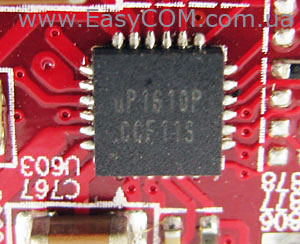

Прискорювач має 4+4+2+2+1-фазну схему живлення, що сумарно дає 13 фаз. По чотири фази іде на кожний з двох GPU. Вони забезпечені двома контролерами Chil CHL8214, які мають підтримку протоколу I2C. Завдяки цьому протоколу дана відеокарта повинна підтримувати софтвольтмод GPU. Для подачі живлення мікросхемам пам'яті використовуються два двофазні стабілізатори. За роботу кожної пари фаз відповідає один контролер uРi Semiconductor uР6212AG. Ще одна фаза іде на живлення CrossFireX моста Lucid Logix LT22102.

Самим неординарним нововведенням компанії PowerColor є конструкція застосованої системи охолодження. Вона складається з двох радіаторів, які не стикаються між собою пластинами. Перший з них охолоджується 92 мм вентилятором, а другий 80 мм. Причини, по яким інженери компанії PowerColor вирішили використовувати вентилятори різного діаметра на сайті компанії не уточнюються. Зате на звороті коробки підкреслюється, що використання двох вентиляторів і шести мідних телових трубок діаметром 8 мм кожна дає збільшення ефективності охолодження на 100% у порівнянні з еталонною системою охолодження відеокарти з одним графічним ядром.

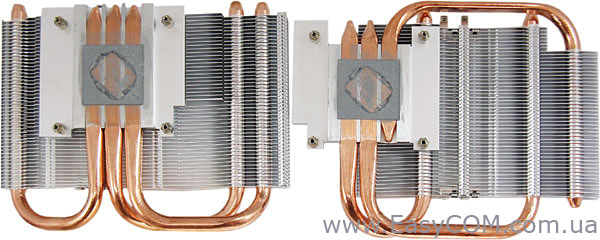

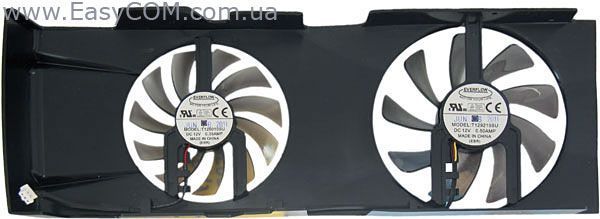

Сама система охолодження відеокарти PowerColor Radeon HD 6870 x2 складається з трьох основних частин. Верхньою з них можна вважати пластиковий кожух з двома вентиляторами. Під ним знаходяться два незалежні радіатор системи охолодження GPU. На деяких елементах системи живлення встановлені невеликі алюмінієві радіатори.

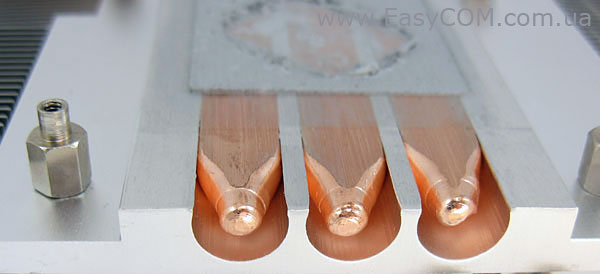

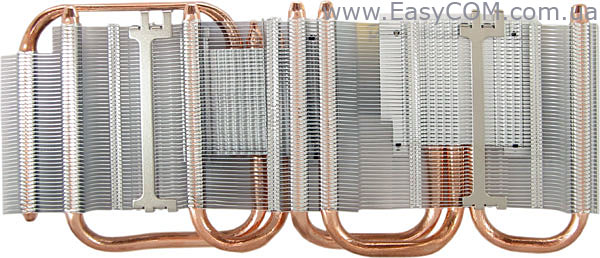

Кожен з двох радіаторів має по 3 мідні 8 мм теплові трубки, які стикаються в основі куллера з одним графічним ядром. Така конструкція повинна поліпшити ефективність відводу тепла.

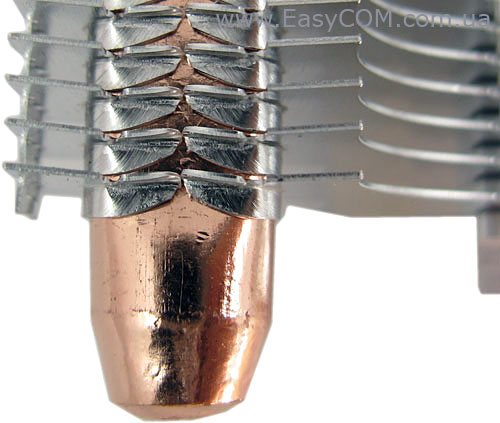

З недоліків конструкції системи охолодження відеокарти PowerColor Radeon HD 6870 x2 можна відзначити відсутність припою або термоклея в місцях контакту алюмінієвих пластин з мідними тепловими трубками. Схожа конструкція з багатьма її перевагами і недоліками зустрічалася нами в системах охолодження відеокарт ASUS з назвою DirectСU. Однак якісний аналіз її ефективності, у комбінації з необхідністю охолоджувати два графічні ядра AMD Radeon HD 6870, можна перевірити тільки при істотних навантаженнях на цю модель відеокарти.

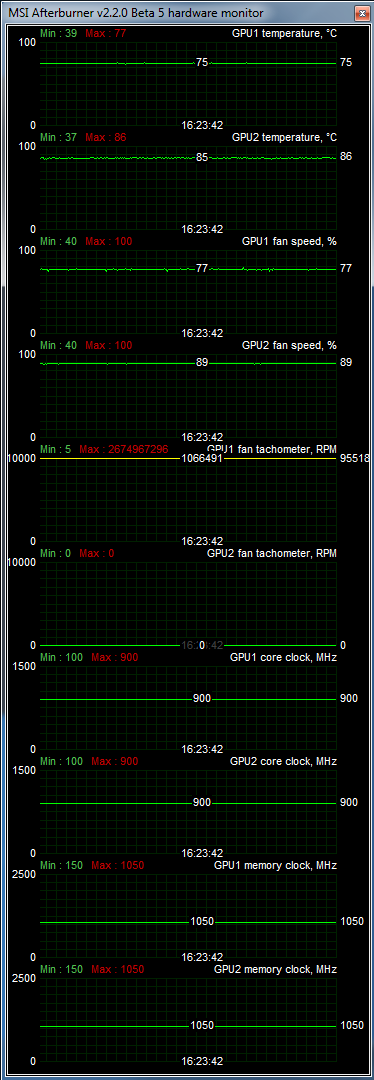

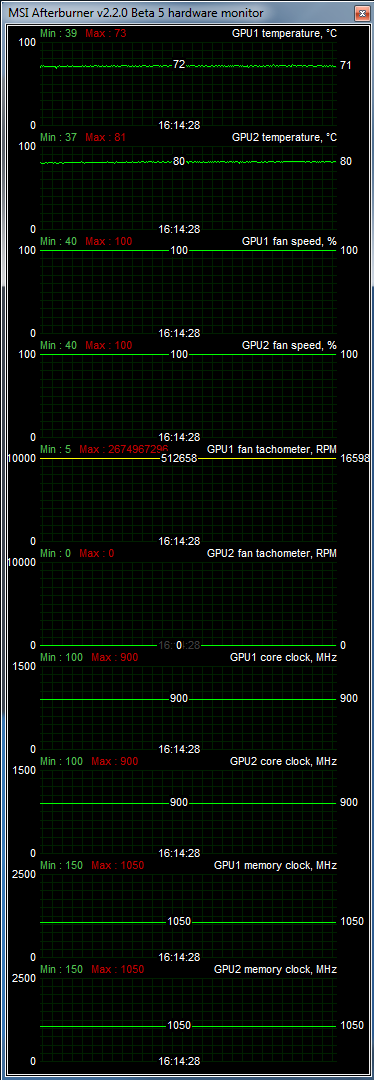

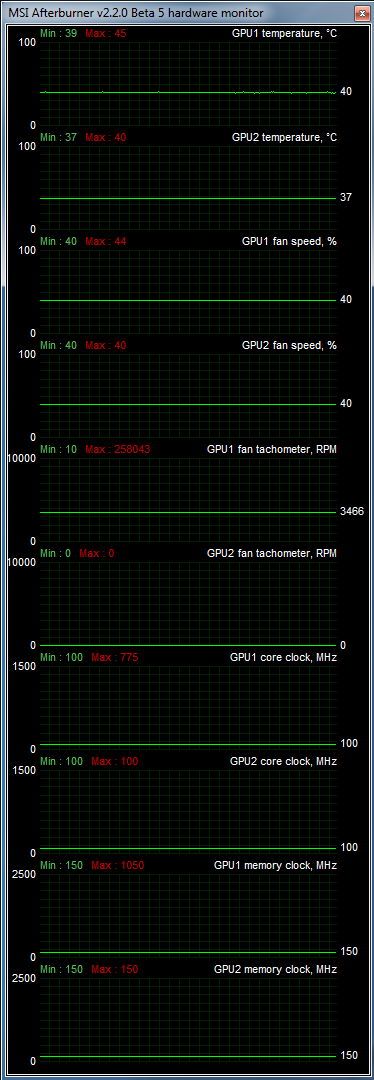

Для цього ми використали утиліту FurMark, яка забезпечує високе навантаження на обидва ядра відеокарти. Детальний моніторинг здійснювався за допомогою GPU-Z і MSI Afterburner.

Працюючи на штатних частотах і керуючи швидкістю обертання вентиляторів автоматично, графічні процесори прогрілися до 75°С и 86°С відповідно. Причому більш гарячий з них, на цілих 10 градусів, охолоджувався саме 80 мм вентилятором. Відзначимо, що еталонне рішення з одним графічним ядром прогрілося до 85 °С, що дозволяє казати про цілком достатню ефективність системи охолодження. При цьому навантаженні вентилятори оберталися з 77% ефективністю і створювали помітний шум, трохи вище за середнє.
