Огляд відеокарти PowerColor Radeon HD 4730 512 МБ GDDR5 з тихою системою охолодження

В цьому огляді ми розглянемо відносно нову бюджетну відеокарту від компанії TUL Corporation на досить рідкому графічному процесорі ATI Radeon HD 4730 - PowerColor PCS HD4730 512MB GDDR5 HDMI, яка обладнана модифікованою системою активного повітряного охолодження Accelero L2 Pro від Arctic Cooling. Конструкція цього кулера припускає наявність встановленого на невеликому алюмінієвому радіаторі тихого 92-мм вентилятора з функцією керування швидкістю обертання методом широтно-імпульсної модуляції.

PowerColor PCS HD4730 512MB GDDR5 HDMI (AX4730 512MD5-PH)


 Загальний вигляд PowerColor PCS HD4730

Основу відеокарти становить 55-нм графічний процесор ATI Radeon HD 4730 (чіп RV770CE), який є «спрощеною» версією Radeon HD 4830 (RV770LE). Поява на ринку такого графічного процесора цілком очікуване явище, оскільки компанія AMD не дуже давно випустила вдалий у всіх відносинах 40-нм графічний процесор Radeon HD 4770, який надає гарну продуктивність за невеликі кошти. Це забезпечило популярність таких графічних адаптерів і попит на них, що трохи спустошило склади AMD і її партнерів. А якщо врахувати ще і невеликі проблемы TSMC с виробництвом 40-нм чіпів, а також необхідність виробництва по ньому і нової 5000-ї серії GPU, то виходить, що графічні адаптери на Radeon HD 4770 ризикують перетворитися в дефіцитний товар. Тому, паралельно позбуваючись від не зовсім вдалих кристалів і «знищуючи» запаси старих чіпів, компанія AMD за допомогою двох великих партнерів Sapphire і TUL (PowerColor) вирішила заповнити стодолларову цінову нішу відеокартами на Radeon HD 4730, які, всупереч очікуванням багатьох, базуються не на 40-нм ядрі RV740, а на 55-нм спрощеному RV770 (RV770CE). В арсеналі Radeon HD 4730 залишилося тільки 640 уніфікованих конвеєрів і 32 блоку обробки текстур замість 800 і 40 для повноцінного чіпу. Крім того RV770CE втратив 50% активних блоків растеризації, а шину пам'яті зменшили до 128 біт, хоча і забезпечили роботу з GDDR5. Як такі трансформації вплинули на продуктивність, ми і постараємося з'ясувати в цьому огляді відеокарти PowerColor PCS HD4730 512MB GDDR5 HDMI.

Основні характеристики відеокарти:

Виробник і модель

PowerColor PCS HD4730 512MB GDDR5 HDMI
 (AX4730 512MD5-PH)

Графічне ядро

Radeon HD 4730 (RV770CE)

Конвеєра

640 уніфікованих потокових процесорів

Підтримувані API

DirectХ 10.1, Shader Model 4.1, OpenGL 3.0

Підтримувані фірмові технології

ATI CrossFireX Multi-GPU Technology, ATI PowerPlay, ATI Avivo HD

Частота ядра, МГц

700

Об'єм (тип) пам'яті, МБ

512 (GDDR5)

Реальна (ефективна) частота пам'яті, МГц

900 (3600)

Шина пам'яті

128-розрядна

Стандарт шини

PCI Express 2.0 x16

Максимальна роздільна здатність

 До 1920x1200 (Single-Link DVI)
 До 2048x1536 по аналоговому VGA
 До 1080i через HDTV-Out

Виходи

1x DVI-I, 1x VGA, TV-Out   (HDTV)

Підтримка HDCP
Декодування HD-відео

 Є
 H.264, VC-1, MPEG2, DivX і WMV9

Драйвери

Свіжі драйвери можна скачати з:
 - сайту виробника GPU;
- сайту виробника відеокарти.

Сайт виробника

http://www.PowerColor.com/ru/

Все цены на PowerColor AX4730 512MD5-PH

Тепер можемо ознайомитися більш докладно з упаковкою, комплектом поставки та самою відеокартою від компанії PowerColor.

PowerColor PCS HD4730 512MB GDDR5 HDMI (AX4730 512MD5-PH)

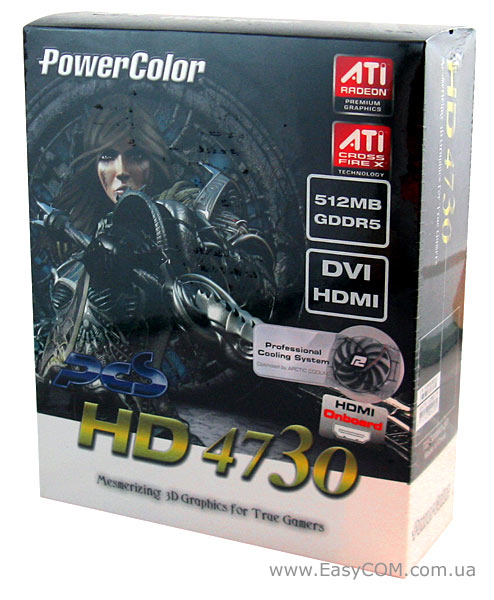

Прискорювач PowerColor PCS HD4730 512MB GDDR5 HDMI поставляється в не великій картонній коробці, на якій відзначений об'єм встановленої пам'яті і її тип, використання інтерфейсів DVI і HDMI, а також підтримка технології CrossFireX і комплектація професійною системою охолодження.

PowerColor PCS HD4730 512MB GDDR5 HDMI (AX4730 512MD5-PH)

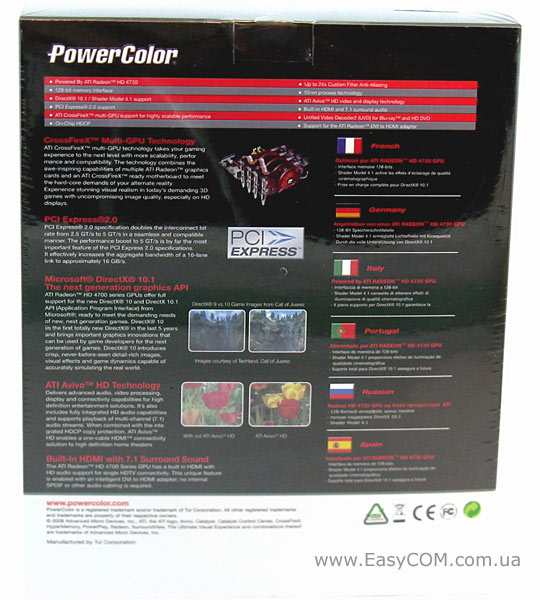

На звороті коробки можна ознайомитися з підтримуваними технологіями та основними характеристиками. Це підтримка: DirectХ 10.1 (Shader Model 4.1), шини PCI Express 2.0 X16, технології ATI CrossFireX, інтерфейсу HDMI і 7.1-канального звуку, а також ATI PowerPlay і ATI Avivo HD Technology з інтегрованим відеопроцесором другого покоління (UVD 2).

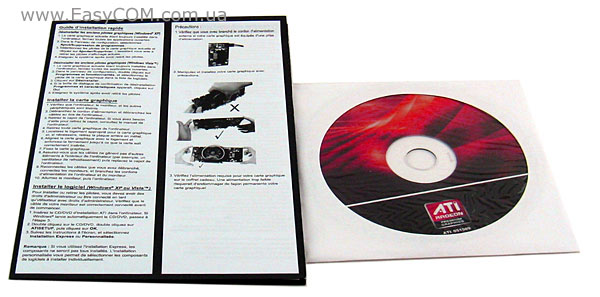

Якщо казати про комплектацію відеокарти, то вона не блищить різноманітністю, і складається з посібника з установки та CD-диску з драйверами. Але якщо розглядати наявність портів, то можна сказати, що необхідність у перехідниках відпадає і тому комплект можна вважати мінімально необхідним.

PowerColor PCS HD4730 512MB GDDR5 HDMI (AX4730 512MD5-PH)

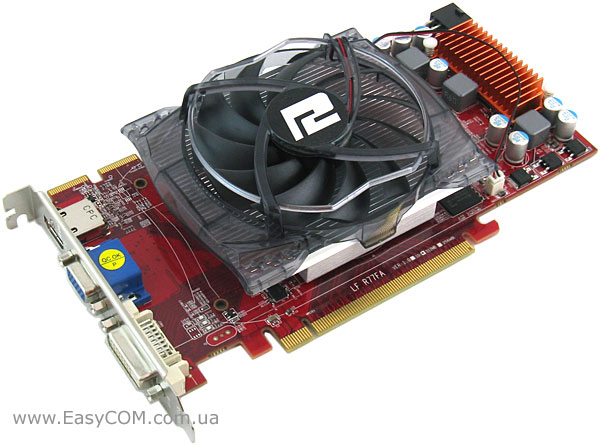

Відеокарта виконана на червоному текстоліті та обладнана оригінальною за дизайном системою активного повітряного охолодження Arctic Cooling Accelero L2 Pro, яка за конструкцією кріплення та за зовнішнім виглядом трохи відрізняється від роздрібної версії. Зниженням температури силових елементів ланцюгів живлення прискорювача займає окремий алюмінієвий радіатор середніх розмірів, пофарбований під мідь.

PowerColor PCS HD4730 512MB GDDR5 HDMI (AX4730 512MD5-PH)

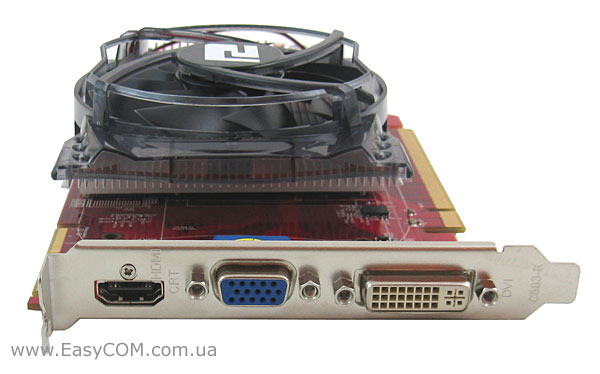

Відеокарта оснащена набором роз’ємів: НDMI, DVI і VGA. Наявність порту HDMI і вбудованого аудіодекодера дає можливість виведення разом з відео високої чіткості і багатоканального звукового потоку.

PowerColor PCS HD4730 512MB GDDR5 HDMI (AX4730 512MD5-PH)

PowerColor PCS HD4730 512MB GDDR5 HDMI (AX4730 512MD5-PH)

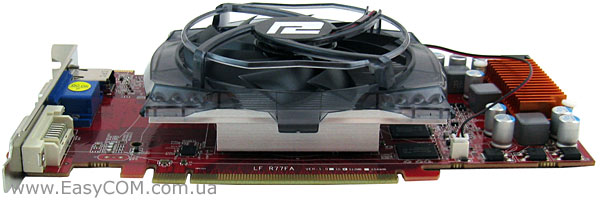

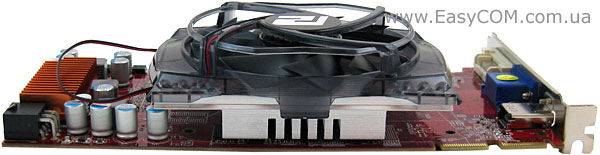

Судячи з панелі портів, відеокарта початково проектувалася як однослотова, але внаслідок використання більш габаритної та ефективної системи охолодження займе в системному блоці два слоти.

PowerColor PCS HD4730 512MB GDDR5 HDMI (AX4730 512MD5-PH)

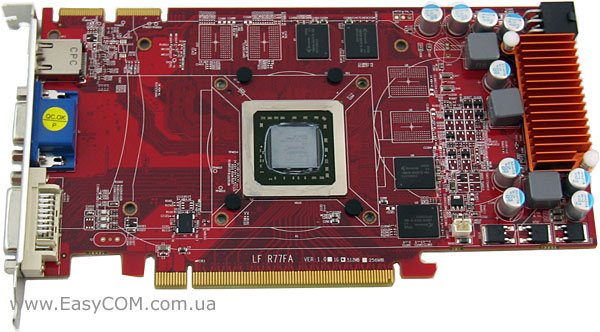

Добре, що на лицьовій стороні поруч з графічним процесором є гумові прокладки, щоб при встановленні кулера або заміні термоінтерфейса не пошкодити його та елементи коло нього. Крім того, знявши кулер, одразу видно, що для рішень на ATI Radeon HD 4730 не розроблялася нова друкована плата, а використовується текстоліт від більш швидших рішень. Так, найбільш помітна відсутність половини чіпів пам'яті, адже графічному процесору з 128- розрядною шиною пам'яті не потрібне розведення для 256-розрядного чіпу, а при уважному розгляді можна знайти і багато порожніх посадкових місць для дрібних елементів обв'язки.

PowerColor PCS HD4730 512MB GDDR5 HDMI (AX4730 512MD5-PH)

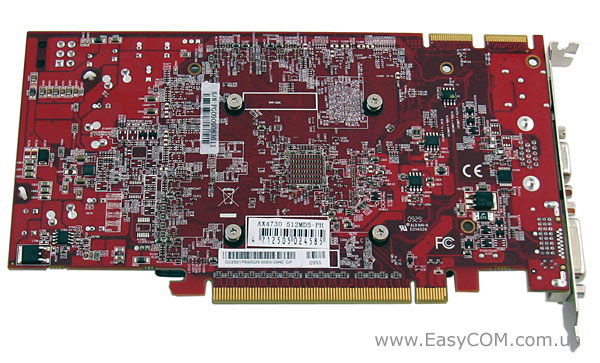

На тильній стороні друкованої плати ми бачимо, що кулер кріпиться чотирма пружними гвинтами, а радіатор системи живлення тримається на двох пластикових кліпсах. Тут же є наклейки з серійним номером пристрою та номером партії.

ATI Radeon HD 4730 (RV770CE)

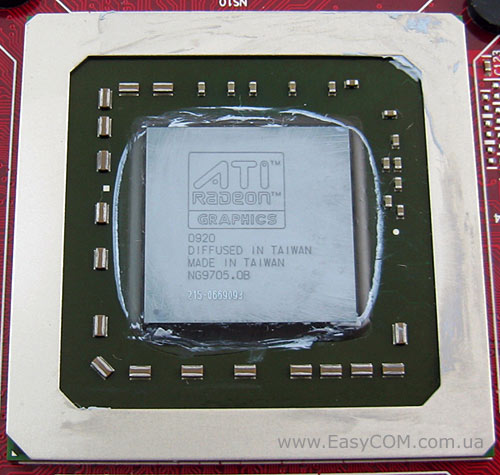

В основі PowerColor PCS HD4730 512MB GDDR5 HDMI лежить графічний процесор ATI Radeon HD 4730 (RV770CE), який виготовлений по 55 нм техпроцесу та має у собі 640 універсальних потокових процесорів, що дозволяє обробляти до 160 текстур за такт і накладати до 128 текстур на піксель. Функціонує GPU на стандартній для даних відеокарт частоті - 700 МГц.

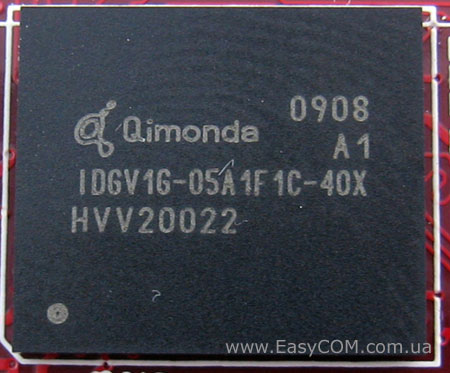

Відеокарта оснащена 512 МБ відеопам'яті стандарту GDDR5 виробництва компанії Qimonda. Всього мікросхем 4, кожна об'ємом по 128 МБ. Працює пам'ять на частоті 900 МГц, але в силу технічних особливостей стандарту GDDR5 ефективна частота пам'яті становить 4*900=3600 МГц, що навіть при 128-розрядній шині забезпечує досить високу пропускну здатність – 57,6 ГБ/с.

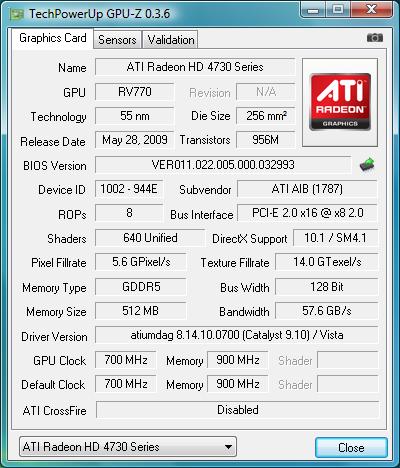

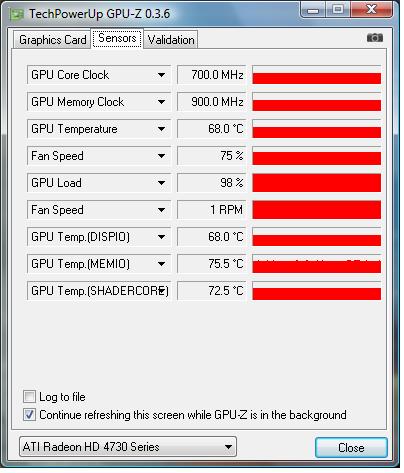

Утиліта GPU-Z підтверджує, що графічний процесор Radeon HD 4730 (RV770CE) виготовлений по 55 нм техпроцесу, має у собі 640 універсальних потокових процесорів, 8 блоків ROP і працює на рекомендованій для даних відеокарт частоті - 700 МГц. Відеопам'ять стандарту GDDR5 функціонує на частоті 900 МГц (3600 МГц ефективна).

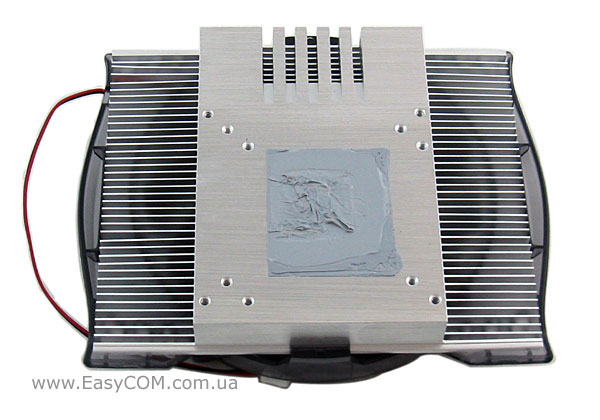

Для охолодження графічного процесора використовується система охолодження виробництва Arctic Cooling, що відрізняється гарною ефективністю, простотою та низьким рівнем шуму від вентилятора діаметром 92 мм. В основі кулера лежить низькопрофільний радіатор з безліччю тонких алюмінієвих ребер. Пластини розташовані досить щільно, що може не дозволити вентилятору ефективно продувати весь радіатор. Підстава кулера оброблена не дуже добре - явно відчуваються сліди фрези, а полірування і зовсім немає. Зате термопаста нанесена прямо кажучи «від душі».

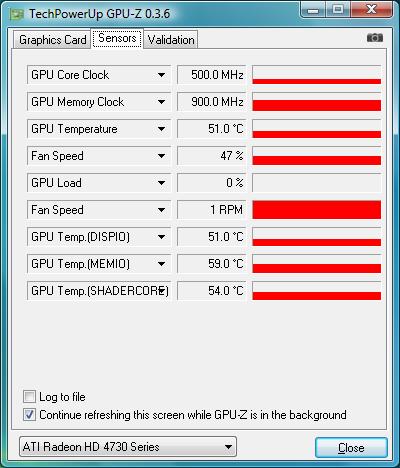

Завдяки підтримці технології ATI PowerPlay, при відсутності навантаження на відеокарту частота графічного процесора знижується до 500 МГц і повинна зменшуватися напруга його живлення. У такому режимі температура GPU підтримується кулером на рівні 50ºc при тому, що він працює тільки на 47% своїй ефективності та залишається практично безшумним. До речі, внаслідок використання для живлення системи охолодження тільки двоконтактного роз’єму пропала можливість стежити за швидкістю обертання вентилятора, забезпечуючи зворотний зв'язок і захист від зупинки.
