Огляд відеокарти Palit GeForce GTX 960 Super JetStream

Ми продовжуємо знайомство з різними модифікаціями вже добре зарекомендованої NVIDIA GeForce GTX 960, з основними характеристиками й особливостями якої ви можете ознайомитися в огляді Inno3D GeForce GTX 960 iChill Ultra, а також в окремому матеріалі, присвяченому мікроархітектурі NVIDIA Maxwell. Цього разу розповімо про новинку від компанії Palit, а саме про Palit GeForce GTX 960 Super JetStream (NE5X960T1041-2060J). Вона одержала хороший рівень заводського розгону, якісну елементну базу та фірмовий кулер.

Palit GeForce GTX 960 Super JetStream (GNE5X960T1041-2060J)

Однак про все по порядку, а для початку пропонуємо вам ознайомитися з докладними технічними характеристиками тестованої відеокарти:

Модель

Palit GeForce GTX 960 Super JetStream

(Palit NE5X960T1041-2060J)

Графічне ядро

NVIDIA GM206 (Maxwell)

Кількість CUDA-ядер

1024

Підтримувані API та технології

DirectX 12, OpenGL 4.4, NVIDIA GPU Boost 2.0, NVIDIA TXAA, NVIDIA FXAA, NVIDIA MFAA, NVIDIA Adaptive Vertical Sync, NVIDIA Surround, NVIDIA PhysX, NVIDIA 3D Vision, NVIDIA SLI, NVIDIA CUDA, NVIDIA GameWorks, NVIDIA GameStream

Базова / динамічна частота графічного ядра, МГц

1279 / 1342

Частота пам'яті (ефективна), МГц

1800 (7200)

Обсяг пам'яті, ГБ

2

Тип пам'яті

GDDR5

Ширина шини пам'яті, біт

128

Пропускна здатність пам'яті, ГБ/с

115,2

Тип шини

PCI Express 3.0 x16

Максимальна роздільна здатність

Цифрова – до 4096 x 2160

Аналогова − до 2048 x 1536

Інтерфейси виведення зображення

1 х DVI-I

1 х DVI-D

1 х HDMI

1 х DisplayPort

Підтримка HDCP і декодування HD-відео

Є

Мінімальна потужність блока живлення, Вт

400

Додаткові роз’єми живлення PCIe

1 x 6-контактний

Розміри з офіційного сайту (згідно з вимірами в нашій тестовій лабораторії), мм

247 х 126 (259 х 125)

Драйвери

Свіжі драйвери можна завантажити із сайту компанії Palit або сайту виробника GPU

Сайт виробника

Palit

Як бачимо, Palit GeForce GTX 960 Super JetStream суттєво відрізняється від еталонної версії NVIDIA GeForce GTX 960. У першу чергу відзначимо змінений набір інтерфейсів і заводський розгін графічного ядра, яке в номінальному режимі працює на частоті 1279 МГц (приріст 13,5% щодо рекомендованих 1127 МГц), а з урахуванням роботи технології NVIDIA GPU Boost 2.0 середнє значення становить 1342 МГц (приріст 13,9% щодо еталонних 1178 МГц). Відеопам'ять також розігнана й функціонує на ефективній частоті 7200 МГц замість стандартних 7010 МГц.

Упаковка та комплектація

Palit GeForce GTX 960 Super JetStream (GNE5X960T1041-2060J)

Упаковка новинки виготовлена з якісного та щільного картону. Вона оснащена ручкою для зручного транспортування. За традицією для відеокарт серії Palit JetStream в оформленні переважають чорні й золотисті відтінки. Із ключової інформації, розташованої на лицьовій стороні коробки, варто виділити обсяг і тип використовуваної відеопам'яті, а також підтримку технологій NVIDIA G-SYNC, NVIDIA GameWorks, NVIDIA GameStream і DirectX 12.

Palit GeForce GTX 960 Super JetStream (GNE5X960T1041-2060J)

Усю найцікавішу інформацію виробник розмістив на звороті відкидної кришки:

  • Outstanding Achievements – завдяки фірмовій системі охолодження та поліпшеній елементній базі інженерам вдалося знизити робочу температуру графічного процесора, рівень шуму системи охолодження, а також підвищити розгінний потенціал у порівнянні з еталонною відеокартою.
  • Dual Fan – у конструкцію кулера входять дві вертушки діаметром 87 мм, що сприяє більш ефективному охолодженню ключових елементів.
  • TurboFan Blade – внаслідок використання особливої форми лопатей, вентилятори системи охолодження генерують потужніший повітряний потік, що повинно позитивно позначитися на ефективності охолодження.
  • Optimized Air Flow – пропелери системи охолодження обертаються в різних напрямках, що дозволяє знизити можливість виникнення конфліктів між повітряними потоками та підвищити ефективність відведення надлишку тепла.
  • LED Lightning – вентилятори оснащуються вбудованим світлодіодним підсвічуванням білого кольору, забезпечуючи оригінальний зовнішній вигляд у процесі роботи.
  • 0-dB TECH – вентилятори системи охолодження активуються тільки після нагрівання графічного процесора до 60°С або після підвищення споживаної потужності відеокарти до 60 Вт, що робить новинку абсолютно безшумною в режимі простою й при низькому навантаженні.
  • ThunderMaster – комплектне фірмове ПЗ ThunderMaster дозволить вам не тільки в реальному часі відслідковувати стан відеоприскорювача, але й при необхідності розігнати його простим натисканням однієї клавіші.

Palit GeForce GTX 960 Super JetStream (GNE5X960T1041-2060J)

Зворотна сторона упаковки відведена під невеликий опис основних переваг відеокарти. Тут також присутня її коротка технічна специфікація кількома мовами, включаючи російську.

Palit GeForce GTX 960 Super JetStream (GNE5X960T1041-2060J)

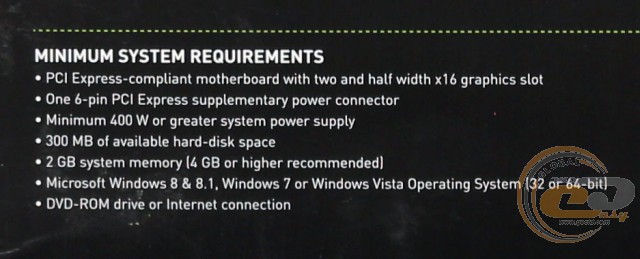

Знизу знаходиться список системних вимог до комп'ютера, у який планується встановлення Palit GeForce GTX 960 Super JetStream. Виходячи з рекомендацій, блок живлення в такій системі повинен характеризуватися потужністю не менше 400 Вт і володіти одним 6-контактним кабелем PCIe.

Palit GeForce GTX 960 Super JetStream (GNE5X960T1041-2060J)

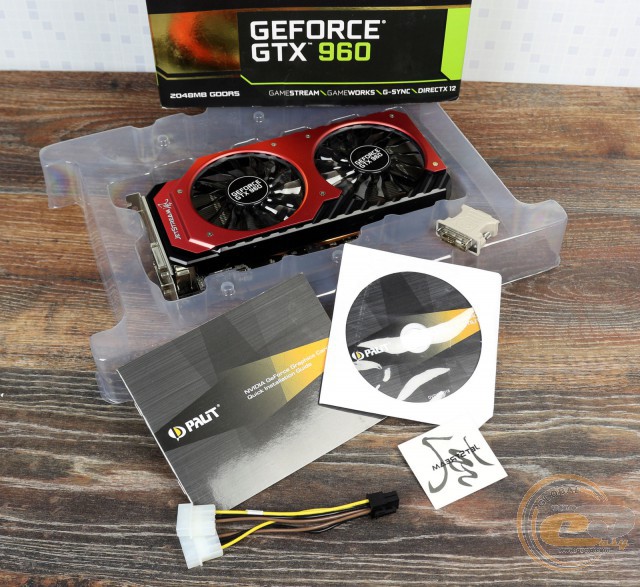

Комплект поставки відеокарти включає до свого складу:

  • інструкцію;
  • диск із ПЗ;
  • перехідник для живлення відеокарти;
  • перехідник з DVI на D-Sub.

Palit GeForce GTX 960 Super JetStream (GNE5X960T1041-2060J)

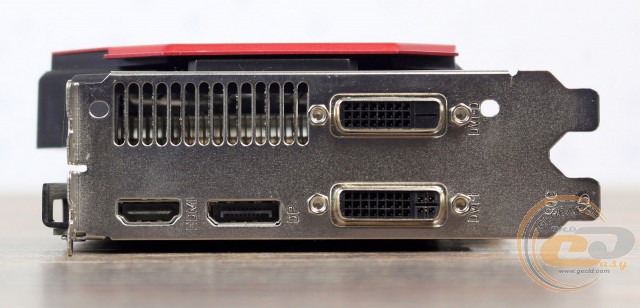

Для виведення зображення передбачений дещо відмінний від еталонного набір інтерфейсів:

  • 1 х DVI-I;
  • 1 х DVI-D;
  • 1 х HDMI;
  • 1 х DisplayPort.

Нагадаємо, що на референсній моделі присутні п'ять відеовиходів, три з яких DisplayPort і по одному HDMI та DVI-I.

Підтримуються наступні роздільні здатності:

  • цифрова − до 4096 x 2160;
  • аналогова − до 2048 x 1536.

Зовнішній вигляд і елементна база

Palit GeForce GTX 960 Super JetStream (GNE5X960T1041-2060J)

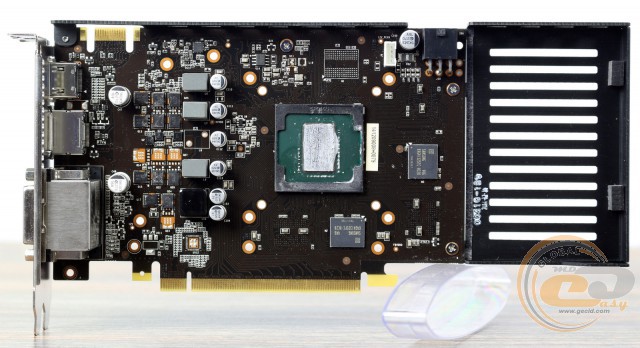

Palit GeForce GTX 960 Super JetStream (NE5X960T1041-2060J) виконана на компактній друкованій платі коричневого кольору з еталонним принципом компонування. Її елементна база складається із твердотільних і тантал-полімерних конденсаторів, феритових дроселів і мікросхем DrMOS, що повинно позитивно позначитися на розгінному потенціалі, стабільності й надійності роботи новинки.

Palit GeForce GTX 960 Super JetStream (GNE5X960T1041-2060J)

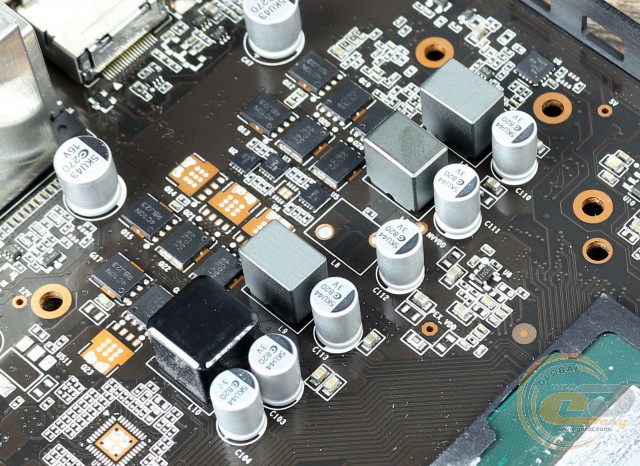

Підсистема живлення виконана за чотирьохфазною схемою, де три фази відповідають за живлення графічного ядра, а одна призначена для відеопам'яті. Керування здійснює цифровий ШІМ-контролер NCP81174 виробництва компанії ON Semiconductor. Згідно з документацією, він оснащений захистом від короткого замикання та характеризується підвищеною ефективністю роботи завдяки підтримці функції енергозбереження (PSI).

Palit GeForce GTX 960 Super JetStream (GNE5X960T1041-2060J)

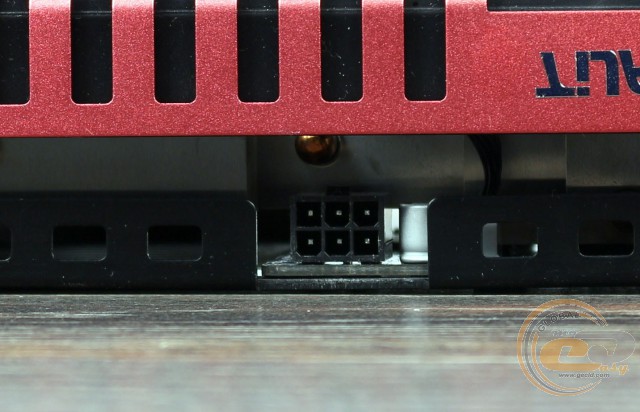

Відповідно до рекомендацій компанії NVIDIA, для живлення тестованого графічного адаптера використовується слот PCI Express x16 і один 6-контактний роз’єм PCIe, розташований на бічній стороні плати. При цьому кулер дещо ускладнює відключення кабелю PCIe.

Palit GeForce GTX 960 Super JetStream (GNE5X960T1041-2060J)

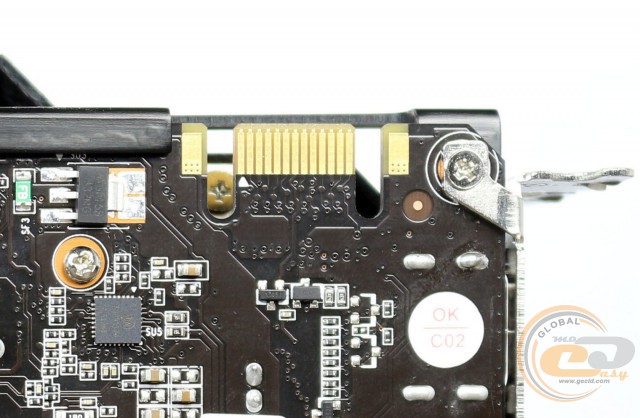

Для забезпечення роботи технології NVIDIA SLI в Palit NE5X960T1041-2060J використовується один конектор для підключення відповідного містка, який дозволяє об'єднати два відеоприскорювачі для спільних розрахунків графічних ефектів. Нагадаємо, що ви можете ознайомитися з результатами тестування NVIDIA GeForce GTX 960 у режимі 2-Way NVIDIA SLI в огляді GIGABYTE GeForce GTX 960 WINDFORCE OC.

Palit GeForce GTX 960 Super JetStream (GNE5X960T1041-2060J)

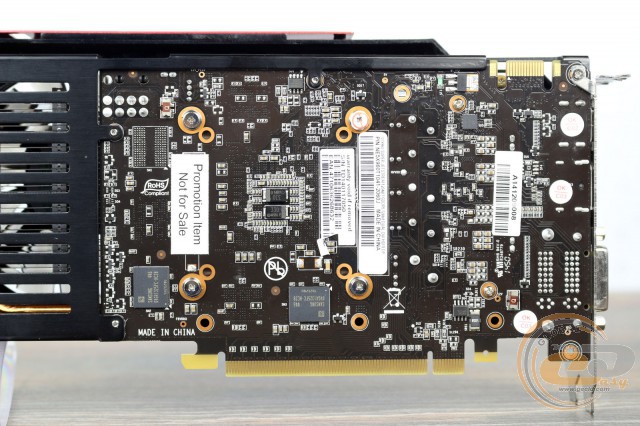

Зворотна сторона новинки примітна двома із чотирьох чіпів відеопам'яті, згаданим вище ШІМ-контролером і рядом інших електричних компонентів.

Palit GeForce GTX 960 Super JetStream (GNE5X960T1041-2060J)

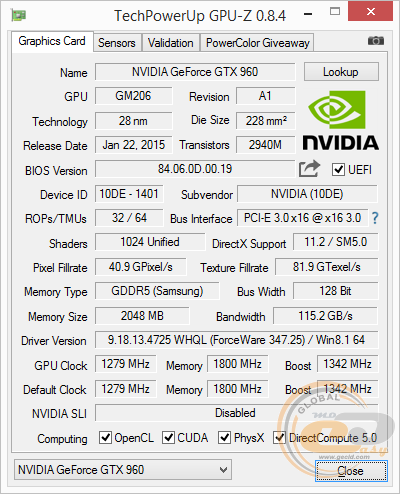

В основі тестованої моделі лежить графічний чіп NVIDIA GM206-300-A1 (Maxwell), виготовлений за 28-нм техпроцесом. Він включає до свого складу 1024 CUDA-ядер, 32 блоки растеризації та 64 текстурні блоки. Як ми вже говорили, відеокарта відрізняється заводським розгоном графічного ядра, частоти роботи якого склали 1279 і 1342 МГц.

Palit GeForce GTX 960 Super JetStream (GNE5X960T1041-2060J)

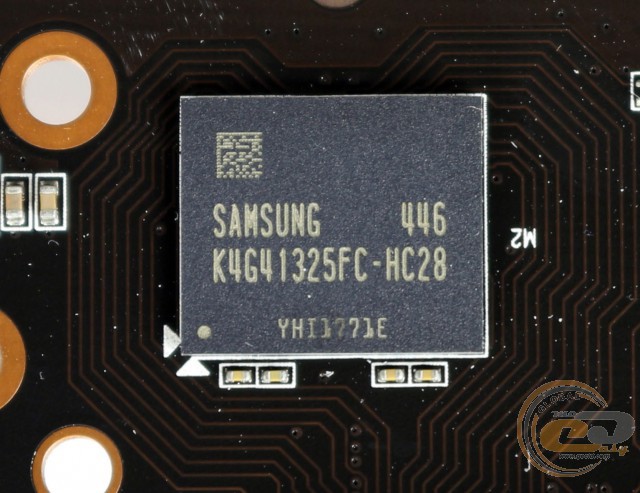

Пам'ять моделі Palit GeForce GTX 960 Super JetStream, загальним обсягом 2 ГБ, набрана за допомогою 4-х мікросхем Samsung K4G41325FC-HC28 ємністю 4 Гбіт кожна. Згідно з документацією, їхня номінальна ефективна частота рівна 7000 МГц, однак у нашому випадку вона була підвищена до 7200 МГц. Обмін даними між графічним процесором і пам'яттю здійснюється через 128-бітну шину, яка здатна пропускати 115,2 ГБ інформації за секунду.

Система охолодження

Palit GeForce GTX 960 Super JetStream (GNE5X960T1041-2060J)

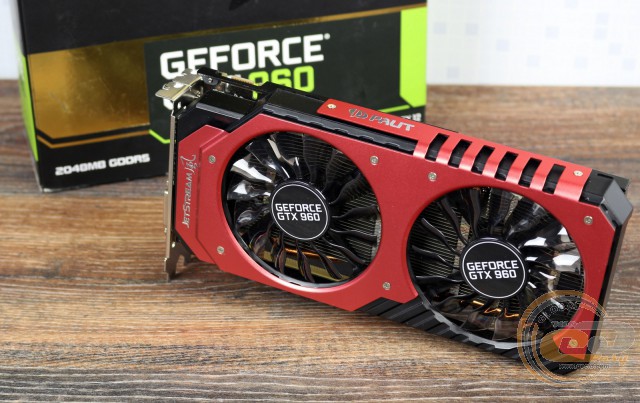

Крім оригінального дизайну, система охолодження новинки виділяється досить великими габаритами. Відеокарта зі встановленою СО займає два з половиною слоти розширення та має загальну довжину 247 мм згідно з офіційним сайтом компанії Palit (259 мм згідно з вимірами в нашій тестовій лабораторії).

Palit GeForce GTX 960 Super JetStream (GNE5X960T1041-2060J)

Palit GeForce GTX 960 Super JetStream (GNE5X960T1041-2060J)

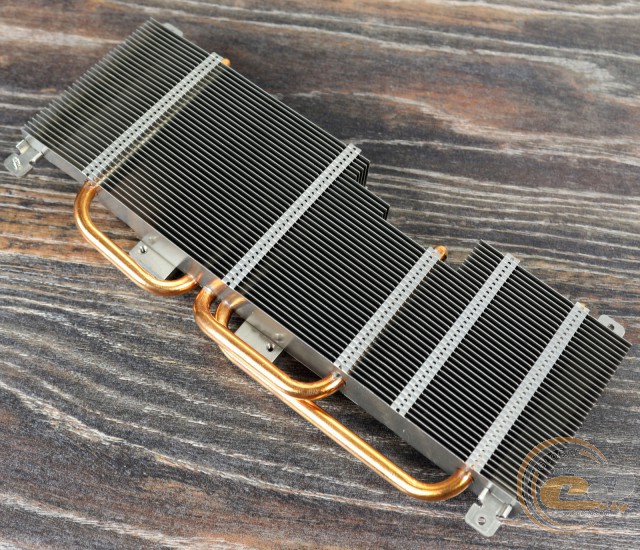

Кулер складається з досить великого радіатора, набраного із 35 алюмінієвих нікельованих пластин, а також із двох осьових вентиляторів з діаметром лопатей 87 мм, закріплених на пластиковому кожусі. А от накладка червоного кольору на кожусі виконана з алюмінію, а не пофарбованого пластику, як могло здатися на перший погляд.

Palit GeForce GTX 960 Super JetStream (GNE5X960T1041-2060J)

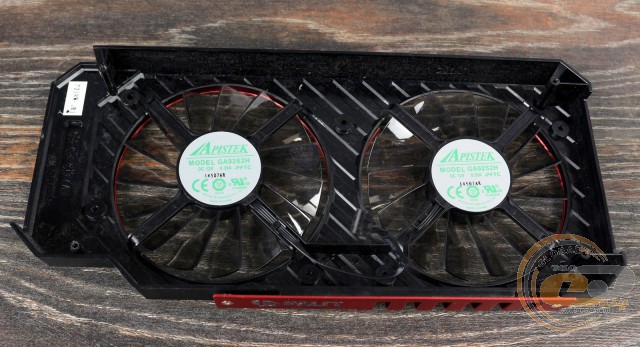

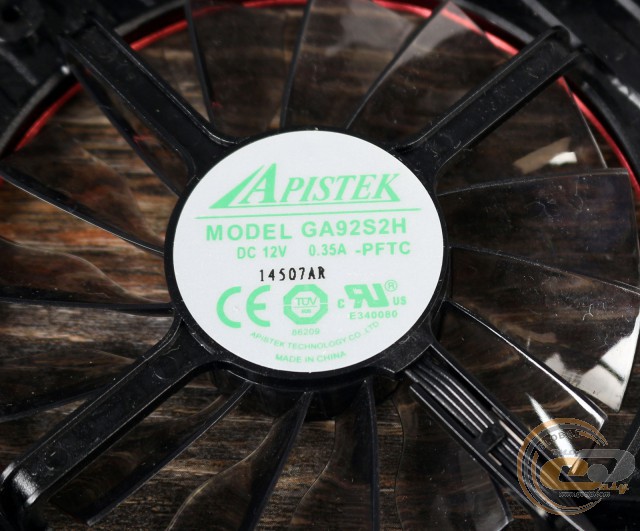

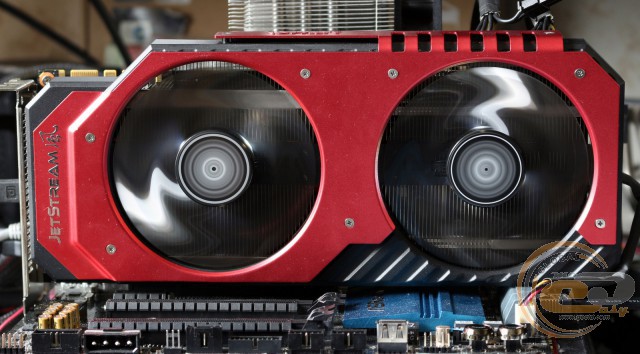

Лопаті використовуваних вертушок Apistek GA92S2H мають особливу вигнуту форму, яка дозволяє їм генерувати потужніший повітряний потік. При цьому вони обертаються в різних напрямках, що дозволяє знизити можливість виникнення конфліктів між повітряними потоками й сприяє подальшому підвищенню ефективності їх роботи.

Palit GeForce GTX 960 Super JetStream (GNE5X960T1041-2060J)

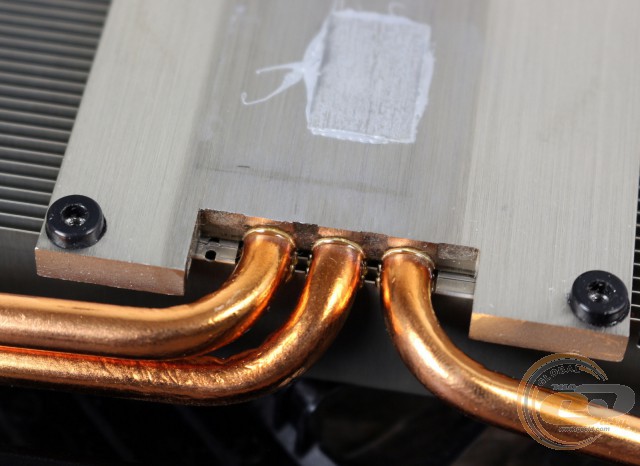

Для підвищення ККД теплообміну використовуються три мідні теплові трубки діаметром 6 мм кожна. На жаль, вони не покриті шаром нікелю, що може негативно позначитися на ефективності роботи кулера в подальшому.

Palit GeForce GTX 960 Super JetStream (GNE5X960T1041-2060J)

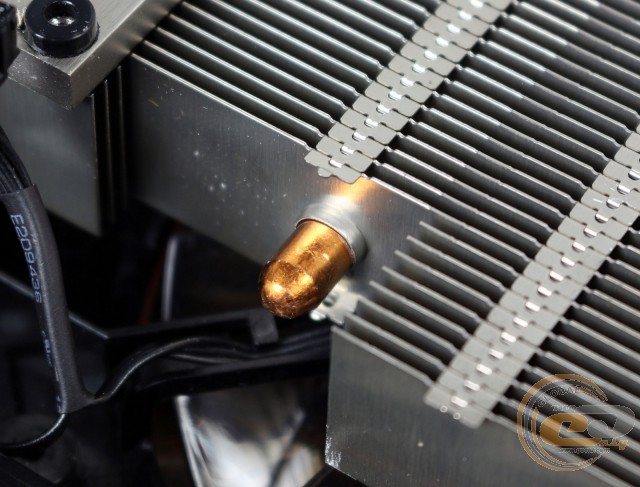

При цьому контакт теплових трубок з ребрами радіатора та з мідною основою поліпшений за допомогою пайки з одного боку й термоклею з іншого.

Palit GeForce GTX 960 Super JetStream (GNE5X960T1041-2060J)

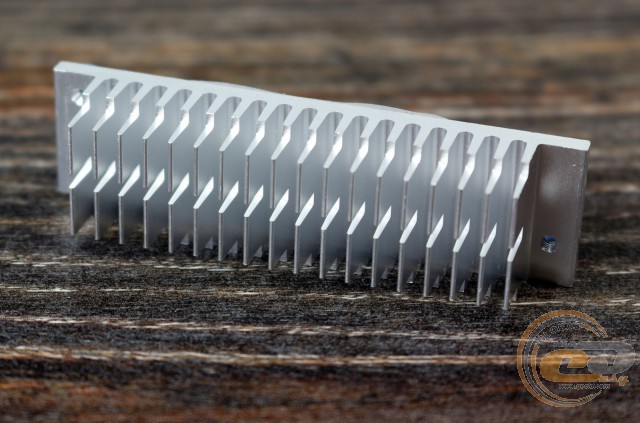

Для охолодження елементів підсистеми живлення використовується окремий низькопрофільний радіатор.

Palit GeForce GTX 960 Super JetStream (GNE5X960T1041-2060J)

При автоматичному регулюванні швидкості обертання лопатей вентиляторів, у режимі максимального навантаження, графічне ядро нагрілося до 71°С, а кулер, судячи з показів моніторингу, працював при цьому дуже тихо на 42% від своєї максимальної потужності.

Palit GeForce GTX 960 Super JetStream (GNE5X960T1041-2060J)

У режимі максимальної швидкості обертання вентиляторів температура GPU знизилася до 56°С. Видаваний при цьому шум піднявся до середнього рівня, але він був цілком комфортним для тривалого використання.

Palit GeForce GTX 960 Super JetStream (GNE5X960T1041-2060J)

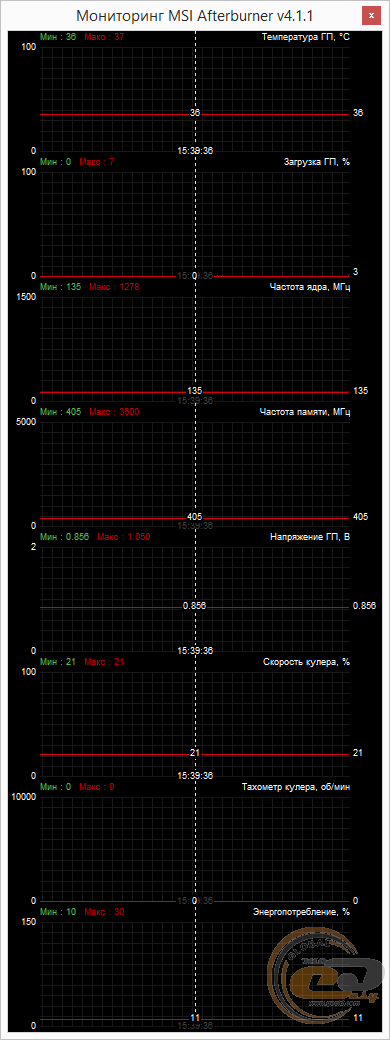

При відсутності навантаження частоти графічного ядра та пам'яті автоматично знижуються, що приводить до меншого їхнього енергоспоживання і тепловиділення. Кулер у такому режимі працює безшумно, оскільки вентилятори при цьому не обертаються завдяки застосуванню технології 0-dB TECH.
