Огляд і тестування відеокарти Palit GeForce GTX 550 Ti Sonic

01-07-2011

Ми продовжуємо знайомити наших читачів з лінійкою відеокарт виробництва компанії Palit, заснованих на останньому поколінні графічних процесорів NVIDIA. Нещодавно ми розглянули відеокарти, засновані на графічних процесорах GeForce GTX 570 і GeForce GTX 560 Ti, а сьогодні розповімо про ще одне цікаве рішення, що стоїть на сходинку нижче – Palit GeForce GTX 550 Ti Sonic.

Palit GeForce GTX 550 Ti Sonic

Модель

Palit GeForce GTX 550 Ti Sonic

Графічне ядро

NVIDIA GeForce GTX 550 Ti (GF116-400-A1)

Кількість універсальних шейдерних процесорів

192

Підтримувані API

DirectХ 11 (Shader Model 5.0), OpenGL 4.1

Підтримка фірмових технологій

NVIDIA SLI, NVIDIA CUDA, NVIDIA PureVideo HD, NVIDIA PhysX, NVIDIA 3D Vision

Частота графічного ядра, МГц

1000

Частота шейдерного блоку, МГц

2000

Частота пам'яті (ефективна), МГц

1100 (4400)

Об'єм пам'яті, МБ

1024

Тип пам'яті

GDDR5

Ширина шини пам'яті, біт

192

Тип шини

PCI-E 2.1 x16

Максимальна роздільна здатність

До 2560 x 1600 (Dual-link DVI)
До 1920x1080 (HDMI)
До 2048x1536 (VGA)

Інтерфейси виводу зображення

1xDVI-I, HDMI,VGA

Підтримка HDCP і декодування HD-відео

 Є

Декодування MPEG-2, MPEG-4, DivХ, WMV9, VC-1 і H.264/AVC

Мінімальні вимоги до блока живлення, Вт

400

Драйвери

Свіжі драйвери можна скачати з сторінки підтримки або сайта виробника GPU.

Сайт виробника

http://www.palit.biz/

Також як і дві старші відеокарти, що нещодавно побували в нашій тестовій лабораторії, відеоприскорювач Palit GeForce GTX 550 Ti Sonic має приставку Sonic у назві, що свідчить про наявність заводського розгону. У випадку Palit GeForce GTX 550 Ti Sonic графічне ядро було розігнано виробником до 1000 МГц, а відеопам'ять функціонує на ефективній частоті 4400 МГц; еталонні частоти, нагадаємо, дорівнюють 900 МГц і 4104 МГц для ядра і пам'яті відповідно. Однак на цьому відмінності розглянутої моделі від «референсної» не закінчуються – крім зміненої частотної формули, відеокарта Palit GeForce GTX 550 Ti Sonic оснащена фірмовою системою охолодження, зміненим набором інтерфейсів виводу зображення, а також унікальним дизайном друкованої плати. Наскільки корисними виявляться ці особливості відеокарти на практиці, ми розповімо трохи нижче, а поки давайте познайомимося з упаковкою і комплектацією продукту.

Palit GeForce GTX 550 Ti Sonic

Традиційно для 500-ї серії відеокарт Palit, коробка оформлена в сріблястому кольорі. На її лицьовій стороні, крім індексу моделі, виробник перелічив основні технології, що підтримує відеокарта Palit GeForce GTX 550 Ti Sonic. Кругле зображення в правому нижньому куті свідчить про приналежність рішення до «просунутої» серії Sonic.

На звороті коробки ми знайшли звичні рекламні описи декількох технологій, якими дозволяє насолодитися відеокарта Palit GeForce GTX 550 Ti Sonic, короткі технічні специфікації на 12 мовах (включаючи російську) і список вимог до системи, у яку планується встановлення цього графічного прискорювача. Відзначимо, що джерело живлення в такій системі повинно мати потужність не менше 400 Вт і бути здатним видавати не менше 24 А по лінії 12 В.

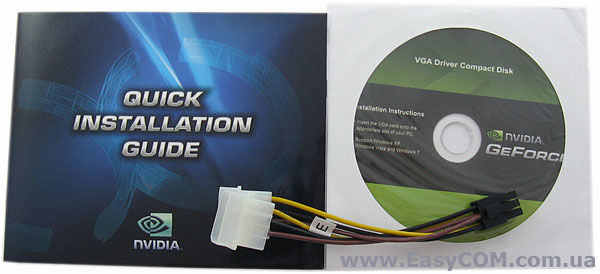

Комплект поставки відеокарти Palit GeForce GTX 550 Ti Sonic досить скромний, однак для масового рішення іншого ми і не очікували. Крім інструкції і диска з драйверами, у нього входить тільки перехідник живлення з двох 4-контактних периферійних на один 6-контактний роз’єм живлення відеокарти.

Palit GeForce GTX 550 Ti Sonic

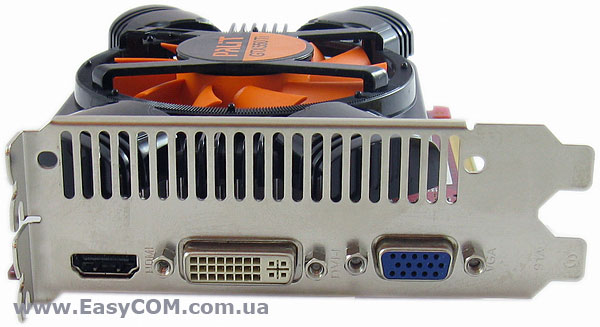

Для виводу зображення з відеокарти на екран монітора, плазмової панелі, телевізора або проектора користувач може скористатися роз’ємами DVI, VGA або HDMI-інтерфейсом. На наш погляд, заміна одного порту DVI на все ще актуальний VGA-роз’єм повністю виправдана. Переважна більшість користувачів зможуть підключити до відеокарти необхідний пристрій для виводу зображення без використання додаткових перехідників, які, до того ж, трохи збільшували б вартість.

Palit GeForce GTX 550 Ti Sonic

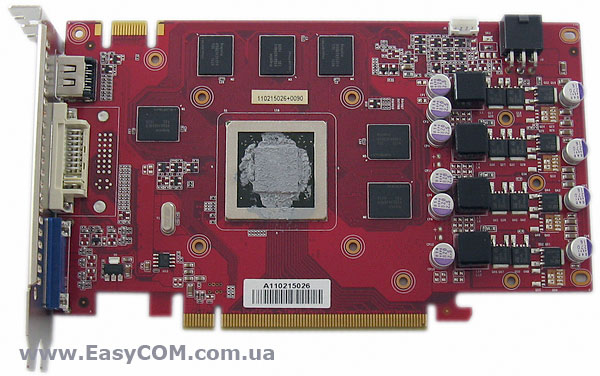

Друкована плата виконана на текстоліті червоного кольору і, як ми вже згадували, має унікальний дизайн, розроблений інженерами компанії Palit. Наші постійні читачі, напевно, помітили, що подібні плати застосовувалися розробником як для попередньої моделі Palit GeForce GTS 450 Sonic, так і для інших рішень на основі останніх поколінь графічних процесорів NVIDIA GeForce.

Palit GeForce GTX 550 Ti Sonic

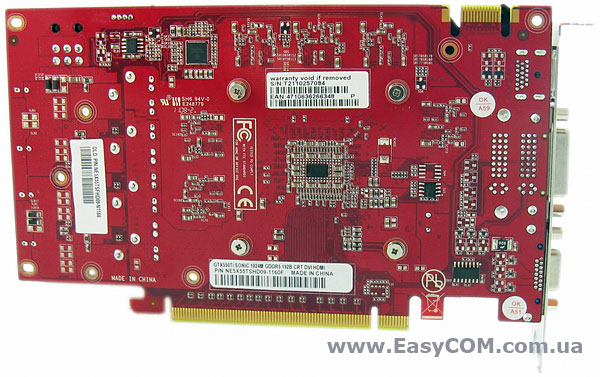

Всі основні елементи розташовані на лицьовій стороні плати, на звороті розпаяний лише ШІМ-контролер системи стабілізації живлення і декілька конденсаторів.

Наявність роз’єму для підключення містка SLI дозволяє поєднувати для спільної роботи дві відеокарти на графічному процесорі GeForce GTX 550 Ti.

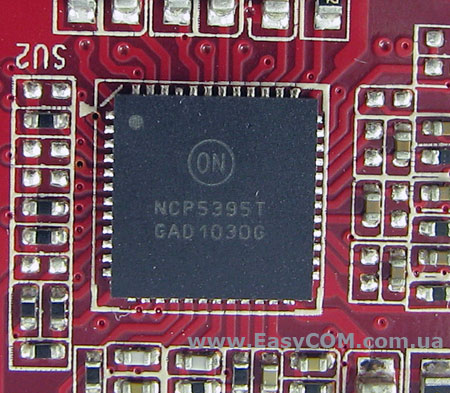

Система стабілізації живлення виконана за схемою 3+1 фази з застосуванням ШІМ-контролера ON Semiconductor NCP5395T, який зустрічається в багатьох рішеннях компанії Palit.

Palit GeForce GTX 550 Ti Sonic

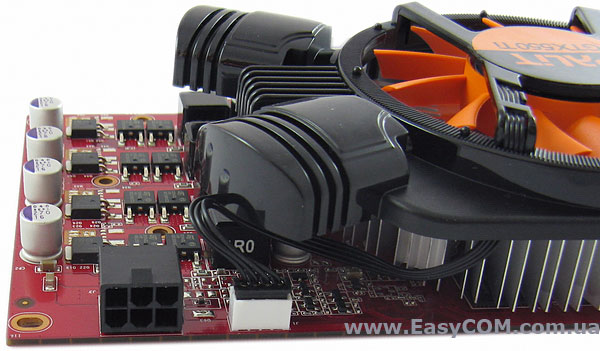

Для забезпечення живленням Palit GeForce GTX 550 Ti Sonic, крім шини PCI Express, застосовується один 6-контактний роз’єм, який винесений на бічну сторону друкованої плати.

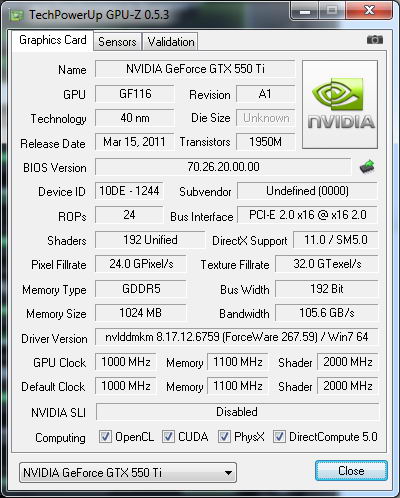

gpu-z Palit GeForce GTX 550 Ti Sonic

Графічний процесор NVIDIA GF116 (архітектура Fermi), виконаний по 40-нм техпроцесу, є центральною частиною розглянутої відеокарти. Він включає 192 уніфікованих процесорів (або ядер CUDA по термінології NVIDIA) і 24 блоки растеризації.

Повторимо, що частоти роботи графічного ядра і пам'яті підвищені та становлять 1000 МГц для ядра, 2000 МГц для шейдерного блоку і 4400 МГц відеопам'яті. Обмін даними між графічним ядром і пам'яттю здійснюється через 192-бітну шину. Інші характеристики наведені на скріншоті вище.

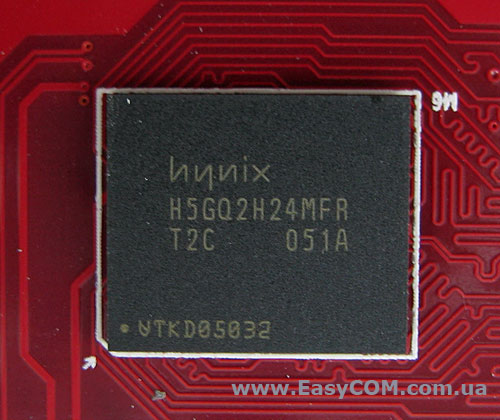

Також, як і інші рішення на основі графічного процесора NVIDIA GeForce GTX 550 Ti, відеокарта Palit GeForce GTX 550 Ti Sonic оснащена відеопам'яттю загальним об'ємом 1024 МБ, яка набрана за допомогою 4-х мікросхем по 128 МБ (H5GQ1H24AFR T2C) і двох мікросхемам по 256 МБ (H5GQ2H24MFR T2C). Чіпи зроблені компанією Hynix і згідно з документацією мають час вибірки 0,4 нс, що теоретично дозволяє їм функціонувати на ефективній частоті 5000 МГц. Нагадаємо, що початково пам'ять на відеокарті Palit GeForce GTX 550 Ti Sonic функціонує на ефективній частоті 4400 МГц, а отже можна буде спробувати прискорити її за допомогою розгону та отримати деякий приріст продуктивності.

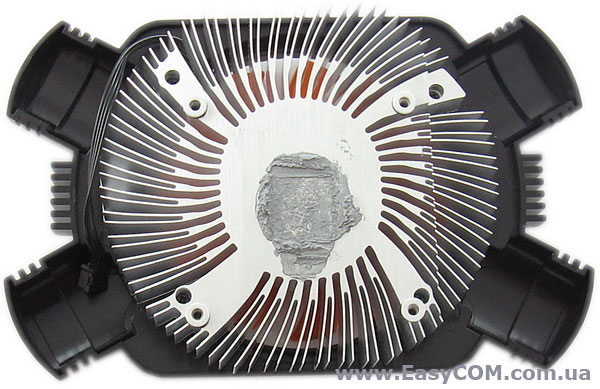

Система охолодження відеокарти Palit GeForce GTX 550 Ti Sonic має досить незвичайний зовнішній вигляд, викликаючи деякі асоціації з двигуном автомобіля. Під пластиковим кожухом з вбудованим 80 мм вентилятором прихований алюмінієвий радіатор середніх розмірів, який за формою нагадує комплектний кулер для процесорів Intel і контактує з GPU через товстий шар термопасти. Чіпи пам'яті та силові елементи системи живлення не мають контакту з основним радіатором і не постачені додатковим охолодженням, що може негативно позначитися на розгінному потенціалі рішення.

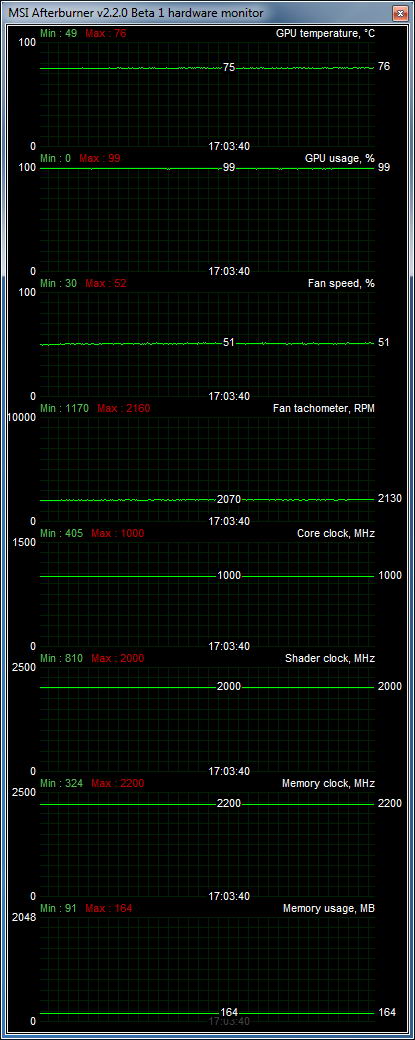

Для оцінки ефективності системи охолодження ми провели наш стандартний набір тестів за допомогою утиліти FurMark. Ми проводили тести у двох режимах роботи кулера: автоматичне керування і максимальна швидкість обертання вентилятора.

В автоматичному режимі при тривалому максимальному навантаженні температура графічного ядра не перевищувала 76 градусів, що є гарним результатом. При цьому вентилятор працював на 51 % своїй потужності, утворюючи середній рівень шуму.

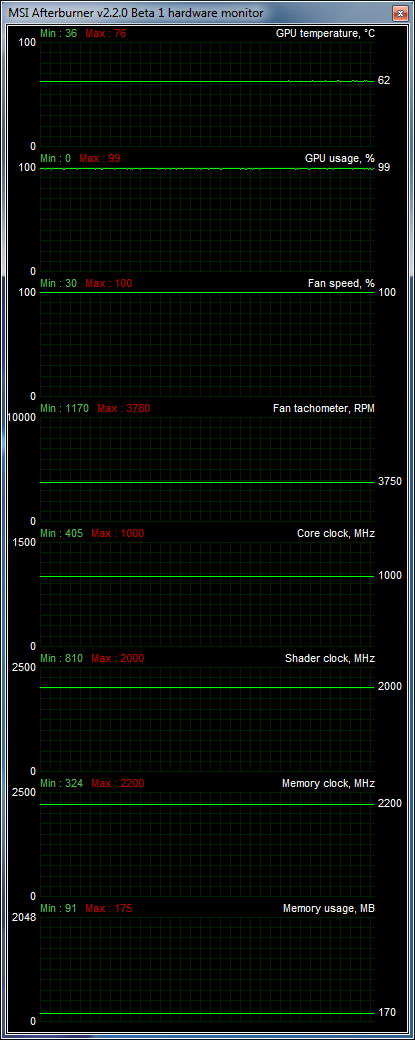

Після того як ми встановили швидкість обертання вентилятора на максимум і провели тестування ще раз, ми зафіксували зниження максимальної температури GPU на 14 градусів, однак рівень шуму, видаваний кулером, при цьому також значно виріс.

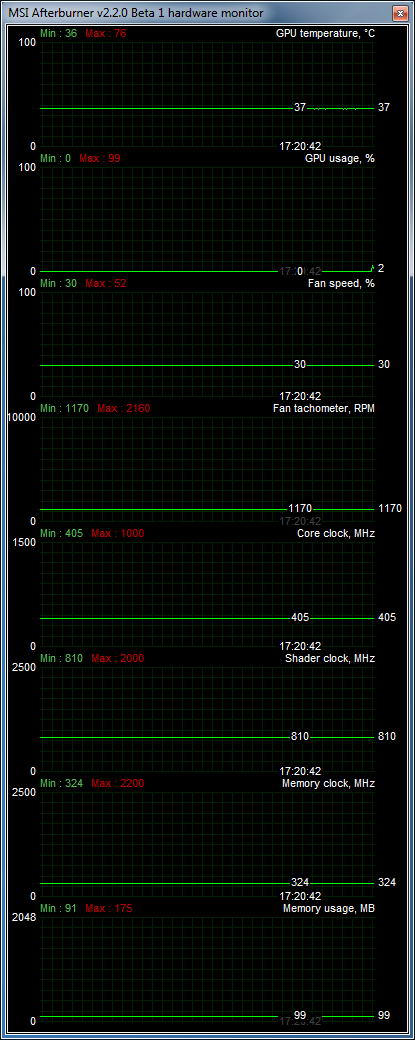

При відсутності навантаження, частоти графічного ядра і пам'яті автоматично знижуються, що приводить до меншого енергоспоживання і тепловиділення. Кулер у такому режимі працює досить тихо.

Взагалі, незважаючи на те, що система охолодження виглядає на перший погляд досить простою, її цілком достатньо для охолодження сучасного ігрового рішення бюджетного рівня. При цьому ми також переконалися, що система охолодження має деякий потенціал, який може знадобитися користувачу, що планує розгін відеокарти.
