Огляд відеокарти MSI RX1650 XТ T2D256E на Radeon X1650 XТ

Сьогодні ми переглянемо продукт, який зараз випускається компанією AMD - Radeon X1650 XТ. Даний графічний процесор належить до середнього цінового діапазону (приблизна вартість відеокарт на ньому 130$) і, відповідно, суперничає з GPU конкурента NVIDIA GeForce 7600 GT. У цій статті ми займемося визначенням, наскільки гарний продукт випустила кампанія AMD.

Технічні характеристики AMD/ATI Radeon X1650 XT

Найменування технічних характеристик

AMD Radeon X1650 XT

Найменування графічного процесора

RV560

Техпроцес, мкм

0.08

Площа ядра, кв.мм

270

Число транзисторів, млн.

н/д

Робочі частоти графічних процесорів, МГц

600

Робочі частоти відеопам'яті, МГц

1400

Об'єм пам'яті, Мб

256, 512

Тип пам'яті

GDDR3

Розрядність шини обміну з пам'яттю

128 bit

Інтерфейс

PCI-Express x16 / AGP

Число шейдерних піксельних конвеєрів, шт.

24

Число текстурних процесорів, шт.

8

Число шейдерних верхових конвеєрів, шт.

8

Підтримка версії Pixel Shaders / Vertex Shaders

3.0 / 3.0

Теоретична швидкість вибірки текстур, Мтекс./с

~7130

Смуга пропущення пам'яті, Гб/с

~ 21.7

Пікова споживана потужність в 3D режимі роботи, Вт

~55

Вимоги до потужності блока живлення, Вт

~350

Розміри відеокарти еталонного дизайну, мм. (Д х У х Т)

130 х 100 х 25

Виходи

2 x DVI ( Dual-Link), TV-Out, HDTV-Out, підтримка VIVO

Додатково

підтримка технології CrossFire

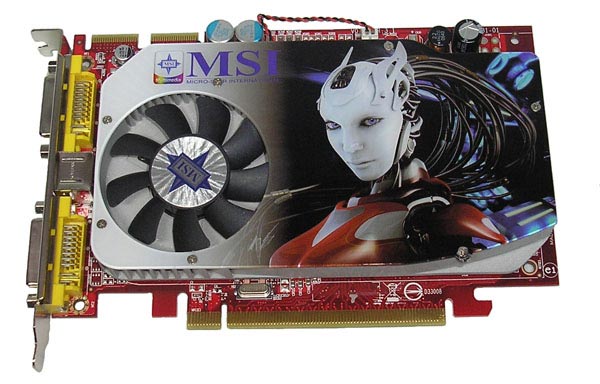

Відеокарта MSI RX1650 XТ T2D256E.

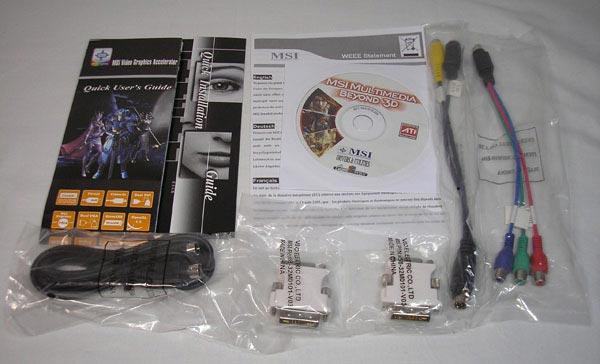

Коробка має звичний дизайн для MSI (червона стилістика і намальована симпатична дівчина-кібер). Всередині коробки знаходиться:

  • Відеокарта MSI RX1650 XТ T2D256E.
  • Перехідник з VGA на DVI, 2 штуки.
  • Покомпонентний TV-Out.
  • Перехідник TV-Out на S-Video і Composite
  • Подовжувач S-Video
  • CD із драйверами.
  • Книжка з посібником користувача англійською мовою.

Комплект стандартний для недорогої відеокарти.

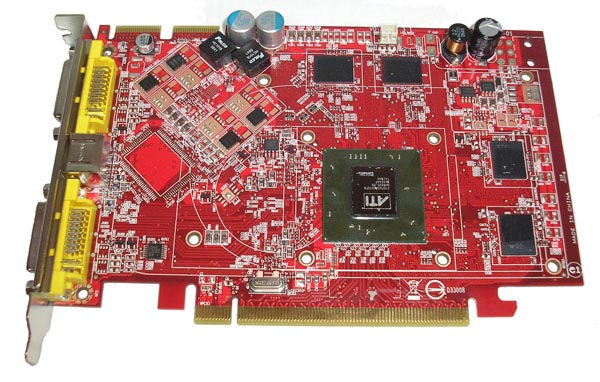

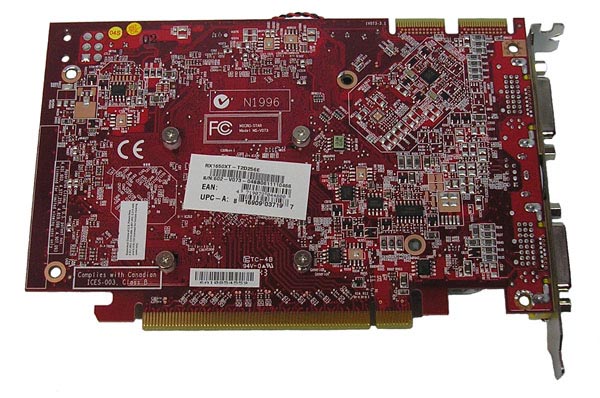

Відеокарта виконана на яскравому червоному текстоліті. Дизайн і розведення PCB стандартні, MIS хоч і передова компанія, проте у РСВ, які вони випускають, присутні недоробки. На платі відсутня велика кількість елементів живлення, а також додатковий роз’єм живлення. Друкована плата передбачає можливість встановлення чіпа VIVO, але на даній моделі вона відсутня.

На лицьовій частині плати розташовані 4-ри мікросхеми пам'яті Qimonda з часом вибірки 1.4 нс. Пам'ять Qimonda, яка була підрозділом Infineon, має посередній розгін, але згідно специфікації може працювати на частоті 1400 МГц. Хоча пам'ять на відеокарті працює на частоті 1350 МГц - MSI занизила частоти, що зовсім не радує. Розгін пам'яті не вдався. Будь-яка спроба підняття частоти пам'яті призводила до збою драйвера.

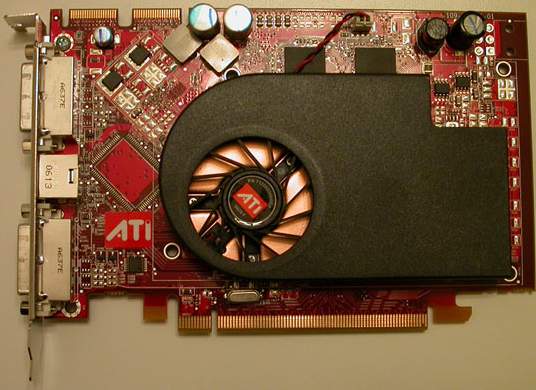

Схема живлення виконана пристойно, вона має 2 канали по 2 мосфета. У ланцюзі живлення стоять два твердотілих конденсатори, що повинно сприятливо зіграти на розгоні чіпа. Взагалі, плата ідентична референсній, що бачимо на фото нижче. Єдина відмінність цієї відеокарти - це встановлений на ній більший кулер від MSI.

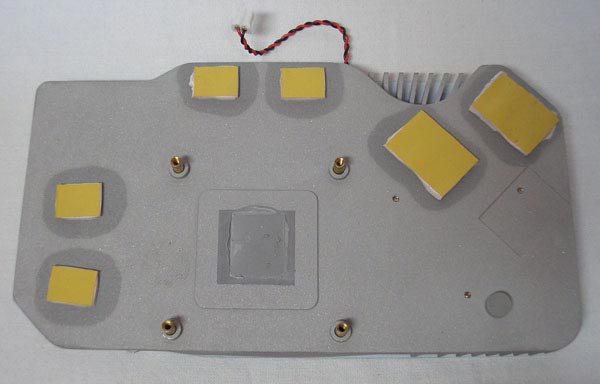

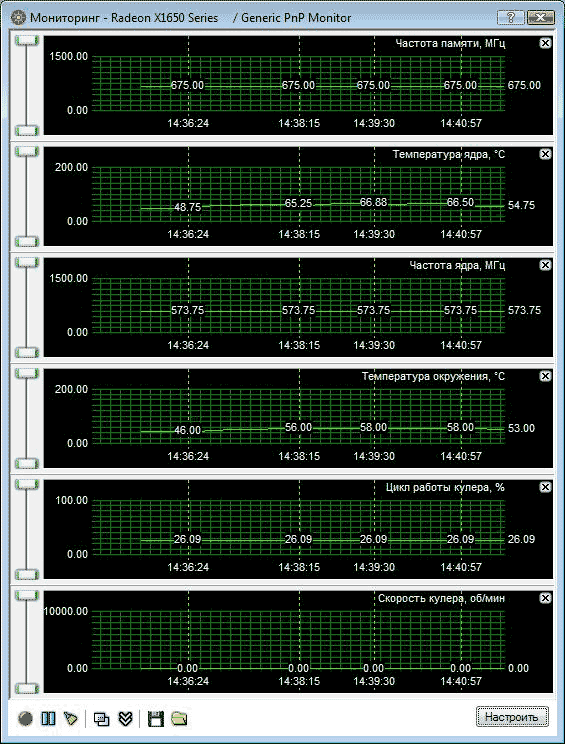

Система охолодження являє собою великий алюміньовий радіатор, який покриваючи майже всю плату, відмінно справляється з своїм завданням. При швидкості обертання турбіни 20%, температура відеочіпа досягла значення 67°С. Нижче наведені температурні показники MSI RX1650 XT під час проходження 3DMark'05:

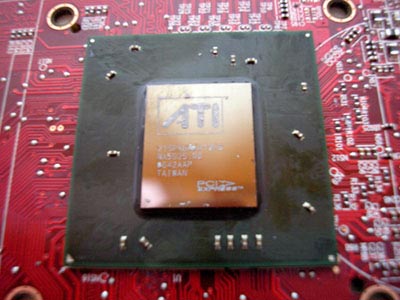

Графічний процесор відеокарти RV560 XT випущено на Тайвані в жовтні 2006 року:

Чіп функціонує на частоті в 574 МГц (600 МГц по специфікації), однакової як для 3D, так і для 2D-режими. І знову MSI занизила частоту графічного чіпа.

Розгін відеокарти
