Огляд і тестування відеокарти MSI R9 270 GAMING 2G

В даному огляді ми познайомимо вас із новим представником серії AMD Radeon R9 270  на прикладі графічного прискорювача MSI R9 270 GAMING 2G. Ми оцінимо його можливості в якості вибору для ігрової системи середнього рівня, перевіримо розгінний потенціал, а також опишемо особливості зовнішнього вигляду та комплектації.

Почнемо за традицією з таблиці специфікації, яка містить як офіційні дані виробника, так і виміри, проведені в нашій тестовій лабораторії.

MSI R9 270 GAMING 2G

Специфікація:

Модель

MSI R9 270 GAMING 2G

Графічне ядро

AMD Radeon R9 270

Техпроцес, нм

28

Мікроархітектура

AMD GCN

Кількість універсальних шейдерних процесорів

1280

Підтримка технологій і API

AMD PowerTune, AMD ZeroCore, AMD App Acceleration, DirectX 11.2, OpenGL 4.3, AMD Mantle, AMD CrossFire, AMD Eyefinity, AMD HD3D

Номінальна/динамічна частота графічного ядра, МГц

Режим Silent

900 / 925

Режим Gaming

900 / 955

Режим OC

900 / 975

Частота пам'яті (ефективна), МГц

1400 (5600)

Обсяг пам'яті, ГБ

2

Тип пам'яті

GDDR5

Ширина шини пам'яті, біт

256

Тип шини

PCI Express 3.0 x16

Інтерфейси виведення зображення

1 x DVI-I

1 x DVI-D

1 x HDMI

1 x DisplayPort

Додаткові роз’єми живлення PCIe

1 x 6-контактний

Мінімальна потужність блока живлення, Вт

500

Розміри з офіційного сайту (виміряні в нашій тестовій лабораторії), мм

256 х 127 x 34 (268 x 128)

Драйвери

Свіжі драйвери можна завантажити з сайту компанії MSI або сайту виробника GPU

Сайт виробника

Micro-Star International Co., Ltd.

Як видно з таблиці, основними відмінностями від старшої моделі MSI R9 270X GAMING 2G є знижена до 900 МГц (925 / 955 / 975 МГц у динамічному режимі) тактова частота графічного процесора, а також менше енергоспоживання, у зв'язку з чим використовується тільки один 6-контактний додатковий роз’єм живлення.

Упаковка та комплектація

MSI R9 270 GAMING 2G

Графічний прискорювач постачається в барвистій картонній упаковці з зображенням дракона, знайомій за іншими продуктами «ігрової G-серії» компанії MSI. Основною інформацією тут є позначка про заводський розгін відеокарти.

MSI R9 270 GAMING 2G

MSI R9 270 GAMING 2G

На одній з бічних сторін присутня наклейка з назвою моделі і її серійним номером. Зворотна грань упаковки є найбільш інформативною та описує ключові особливості MSI R9 270 GAMING 2G:

  • MSI Gaming App – програма для швидкого перемикання профілів роботи відеокарти, а також запуску системи екстреного охолодження;
  • Twin Frozr IV Advanced – система охолодження, яка містить у собі дизайн радіатора Airflow Control, теплові трубки SuperPipe і вентилятори Propeller Blade;
  • Military Class 4 – фірмова концепція, яка поєднує в собі ряд високоякісних і довговічних компонентів: твердотільних конденсаторів з алюмінієвим і танталовим ядром, а також котушок з феритовим осердям;
  • MSI Predator – безкоштовне ПЗ для захоплення статичних зображень і відео з «робочого столу» або під час ігрового процесу.

MSI R9 270 GAMING 2G

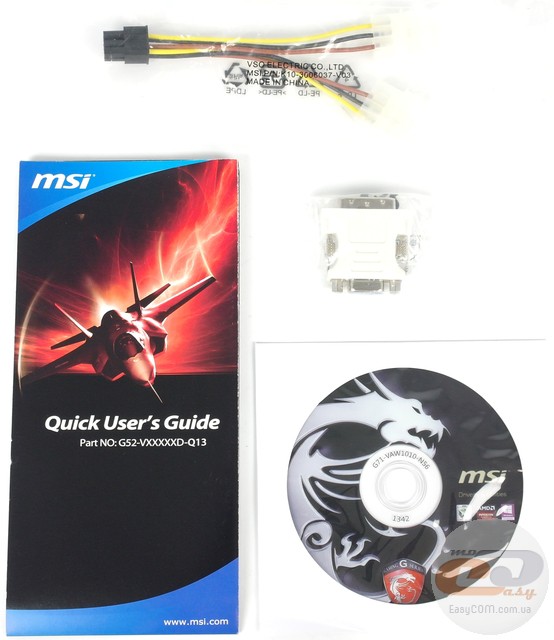

Комплект поставки тестованого нами графічного прискорювача містить у собі:

  • перехідник із двох Molex-роз’ємів на один 6-контактний PCIe;
  • адаптер DVI-D-sub;
  • короткий посібник користувача;
  • диск із програмним забезпеченням та драйверами.

У цілому можна сказати, що в комплекті відеокарти MSI R9 270 GAMING 2G є все необхідне для комфортного використання пристрою. Єдине, чого може не вистачити деяким користувачам, то це містка AMD CrossFireX для об'єднання двох подібних новинок у єдину ігрову конфігурацію. Але варто визнати, що в цьому ціновому діапазоні дана функція не занадто затребувана.

MSI R9 270 GAMING 2G

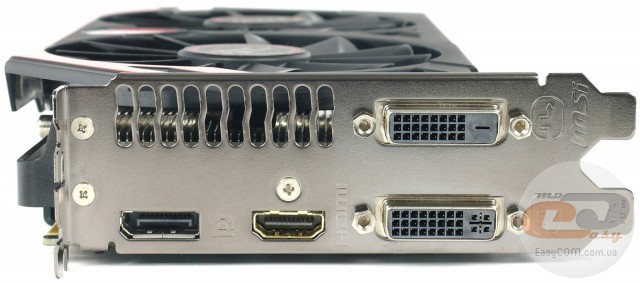

Для виведення зображення в MSI R9 270 GAMING 2G використовується наступний набір інтерфейсів:

  • 1 x DVI-I;
  • 1 x DVI-D;
  • 1 x HDMI;
  • 1 x DisplayPort.

Такий набір портів (плюс комплектний адаптер DVI-D-sub) є найбільш універсальним і дозволить безперешкодно підключити один або кілька сучасних моніторів.

Зовнішній вигляд і елементна база

MSI R9 270 GAMING 2G

MSI R9 270 GAMING 2G

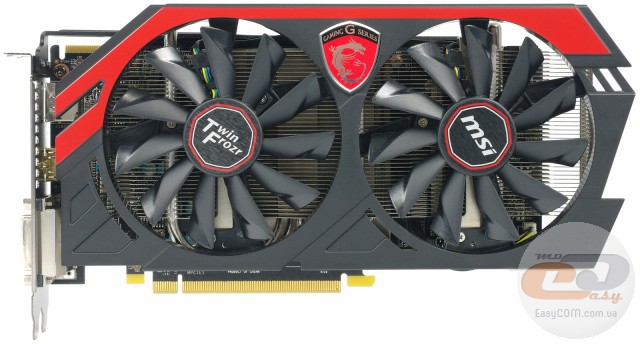

MSI R9 270 GAMING 2G має компактну довжину (268 мм) і висоту (128 мм). Оформлення лицьової частини виконане в типовому для ігрової серії MSI GAMING чорно-червоному дизайні з логотипом дракона посередині.

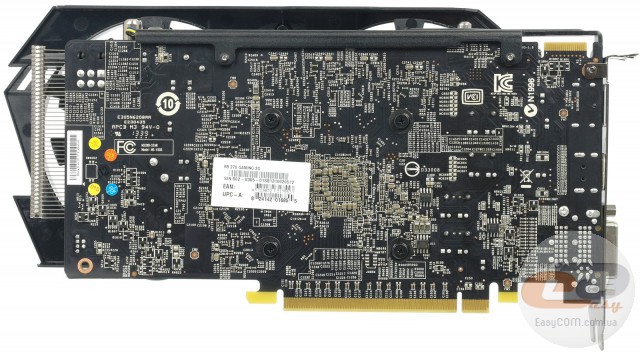

Зворотна сторона друкованої плати позбавлена яких-небудь важливих функціональних елементів. Увагу варто звернути тільки на металеву зміцнювальну пластину на верхній грані, яка покликана підвищити жорсткість конструкції та запобігти випадковим деформаціям.

MSI R9 270 GAMING 2G

MSI R9 270 GAMING 2G

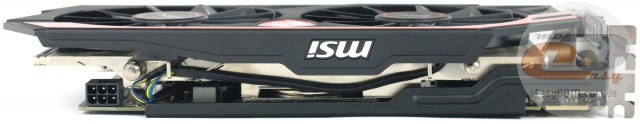

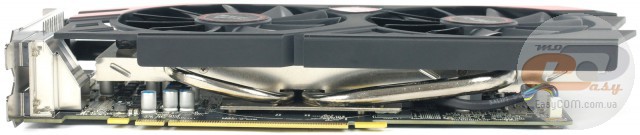

На бічній стороні відеокарти знаходиться конектор для додаткового живлення. Також тут можна розглянути кабель живлення вентиляторів, який охайно закріплений у спеціальних пазах на радіаторі. Сам же графічний прискорювач MSI R9 270 GAMING 2G разом із системою охолодження займає два слоти для карт розширення.

MSI R9 270 GAMING 2G

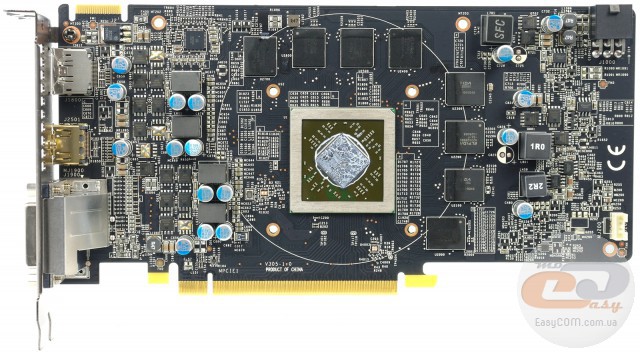

Після зняття кулера можна перейти до оцінки компонування друкованої плати. Вона має стандартну висоту, яка становить 112 мм. Основною перевагою є використання якісної елементної бази відповідно до фірмової концепції Military Class 4. Вона містить у собі дроселі з феритовим осердям, а також твердотільні конденсатори з алюмінієвим і танталовим ядром, які мають збільшений термін експлуатації.

MSI R9 270 GAMING 2G

MSI R9 270 GAMING 2G

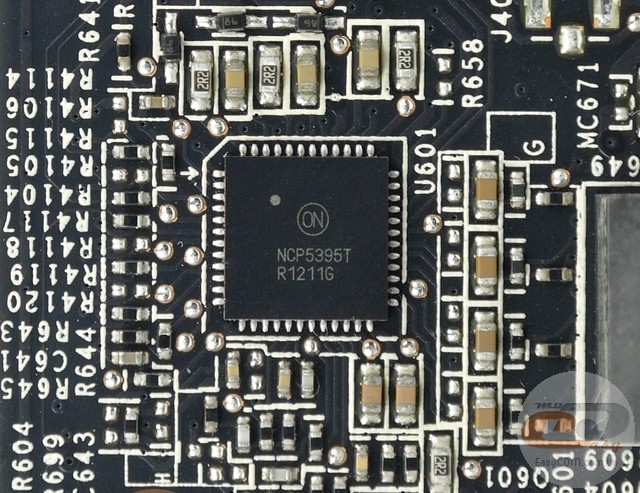

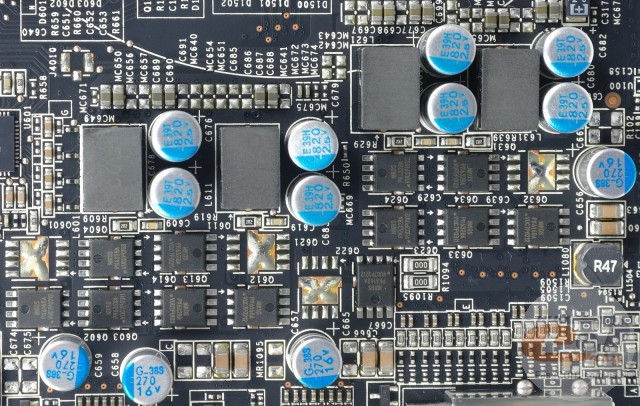

Живлення графічного чіпа реалізоване за допомогою 4-фазної схеми. Для керування використовується ШІМ-контролер NCP 5395T від компанії ON Semiconductor. Він може контролювати від двох до чотирьох фаз і має розширені можливості енергозбереження.

MSI R9 270 GAMING 2G

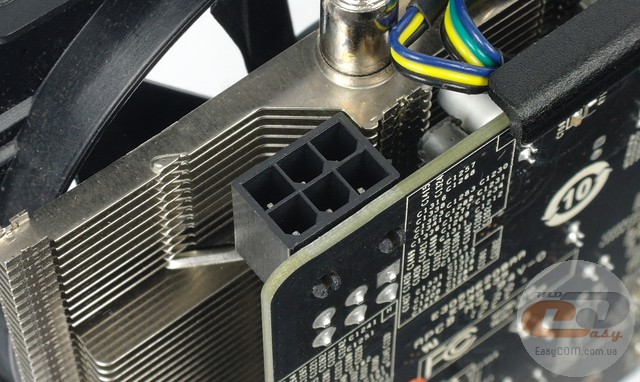

Для додаткового живлення MSI R9 270 GAMING 2G (крім роз’єму PCI Express x16) цілком достатньо одного 6-контактного конектора PCIe, оскільки сумарне енергоспоживання новинки не перевищує 150 Вт. При цьому конструкція системи охолодження не перешкоджає підключенню / відключенню цього кабелю.

MSI R9 270 GAMING 2G

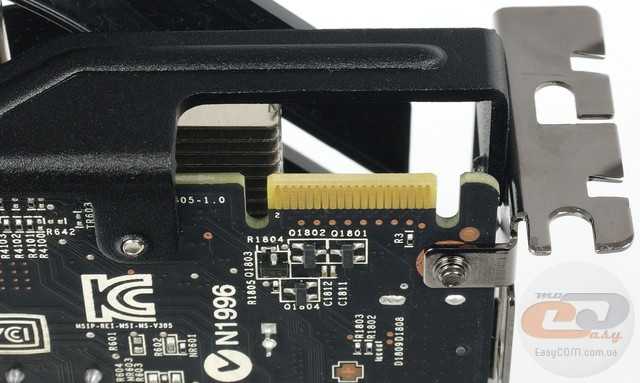

Біля інтерфейсної панелі, у куті друкованої плати, знаходиться конектор AMD CrossFireX, який призначений для об'єднання двох відеокарт з метою збільшення продуктивності графічної підсистеми.

MSI R9 270 GAMING 2G

MSI R9 270 GAMING 2G

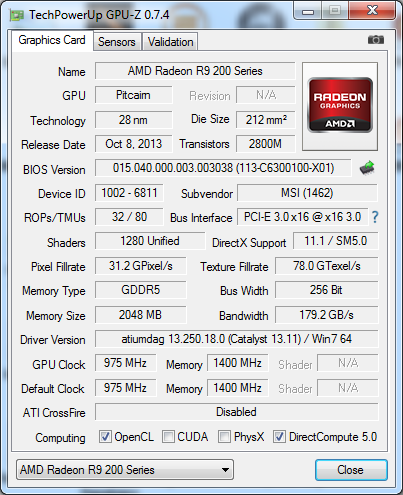

Тестований графічний прискорювач працює на основі чіпа AMD Radeon R9 270, який утиліта GPU-Z 0.7.4 визначає як «Pitcairn». Даний GPU виготовлений за 28-нм техпроцесом, складається з 1280-ти універсальних шейдерних конвеєрів, 32-х блоків растеризації та 80-ти текстурних блоків.

Номінальна тактова частота визначається як 975 МГц, що відповідно офіційній технічній специфікації відповідає показнику динамічної частоти відеокарти MSI R9 270 GAMING 2G у режимі OC утиліти MSI Gaming App.

MSI R9 270 GAMING 2G

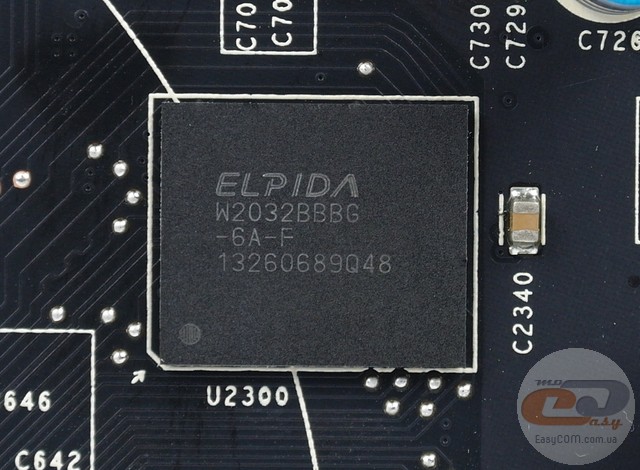

Пам'ять набрано за допомогою восьми чіпів ELPIDA W2032BBBG-6A-F, кожний з яких має ємність 256 МБ. Вони працюють на ефективній частоті 5600 МГц, а обмін даними між графічним чіпом і пам'яттю здійснюється за допомогою 256-бітної шини з пропускною здатністю 179,2 ГБ/с.

Система охолодження

MSI R9 270 GAMING 2G

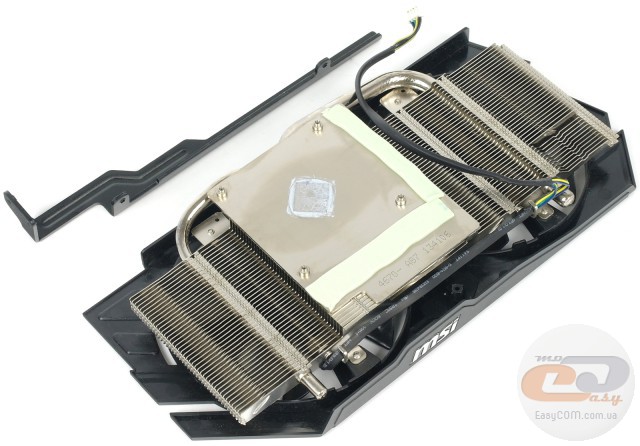

У якості системи охолодження використовується фірмова розробка компанії - Twin Frozr IV Advanced. Вона містить у собі масивний радіатор і конструкцію з двома великими вентиляторами. Ще одним елементом, який прямо не належить до системи охолодження, але покликаний підвищити надійність усієї конструкції, є металева зміцнювальна пластина, яка фіксується на верхній грані друкованої плати.

MSI R9 270 GAMING 2G

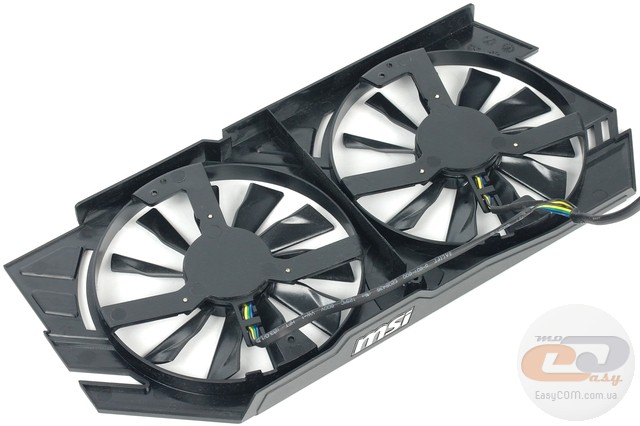

Вентилятори закріплені на пластиковій рамці та розділені між собою перегородкою, що перешкоджає взаємодії їхніх повітряних потоків. Сама конструкція надійно кріпиться до радіатора за допомогою гвинтів.

MSI R9 270 GAMING 2G

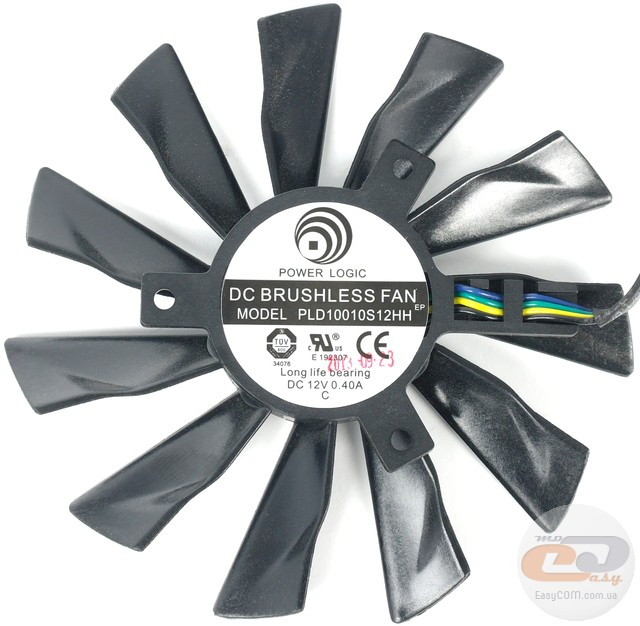

Використовуються якісні пропелери (такі ж, як і в старшій моделі) Power Logic PLD10010S12HH. Діаметр їхніх лопатей становить 94 мм, а дещо вигнута форма має особливу назву - «Propeller Blade» - і за словами розробників сприяє створенню великого повітряного потоку при меншому рівні шуму. Завдяки цим характеристикам і тривалому терміну служби (про що повідомляє напис «Long life bearing») можна розраховувати на довгу та ефективну їхню роботу.

MSI R9 270 GAMING 2G

MSI R9 270 GAMING 2G

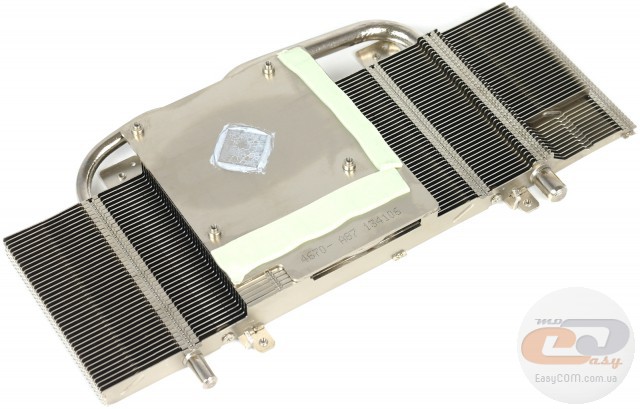

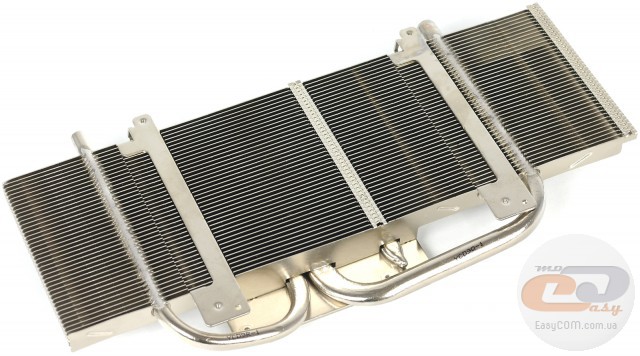

Радіатор має дизайн Airflow Control: спеціальні борозенки по краях сприяють правильному напрямку повітряних потоків. Для відведення тепла використовуються дві теплові трубки з діаметром 6 і 8 мм. Також даний радіатор має збільшену основу, яка контактує не тільки з GPU, але й з мікросхемами пам'яті через спеціальні термопрокладки.

MSI R9 270 GAMING 2G

MSI R9 270 GAMING 2G

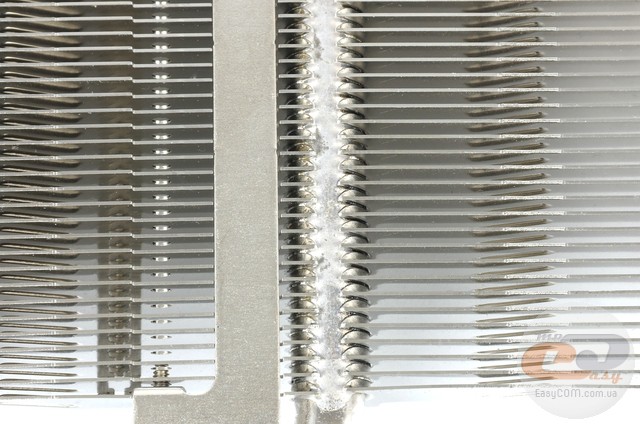

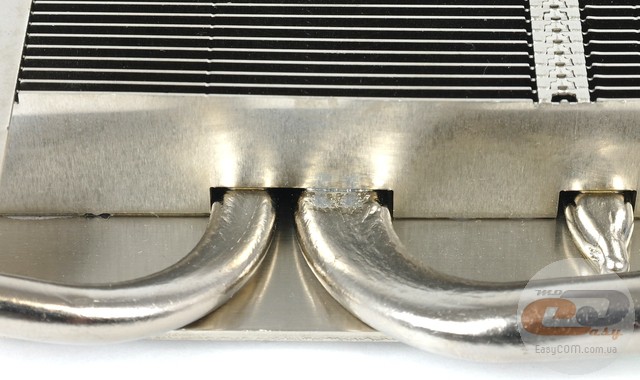

Теплові трубки покриті шаром нікелю для того, щоб продовжити термін їхньої ефективної роботи. Також безсумнівним плюсом є те, що вони припаяні як до основи, що контактує безпосередньо з графічним процесором, так і до ребер радіатора.

У цілому можна сказати, що система охолодження виконана якісно і має продуману конструкцію. Остаточну її оцінку можна буде встановити після проведення тестів за допомогою програми MSI Kombustor, до яких ми зараз і перейдемо.

MSI R9 270 GAMING 2G

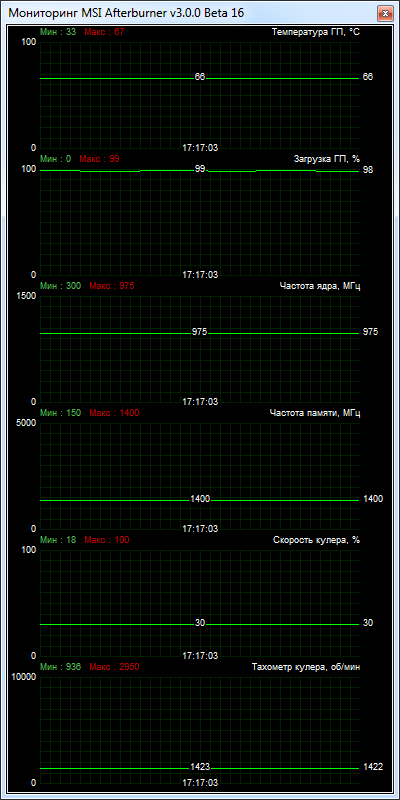

Завдяки фірмовій утиліті MSI Afterburner були отримані наступні покази датчиків. У режимі автоматичного регулювання швидкості обертання вентиляторів при максимальному навантаженні графічний процесор нагрівся до 66°С. Кулер при цьому працював на 30% від своєї максимальної швидкості й створював шум, який за суб'єктивною оцінкою можна охарактеризувати як «нижчий середнього, комфортний для тривалого використання».

MSI R9 270 GAMING 2G

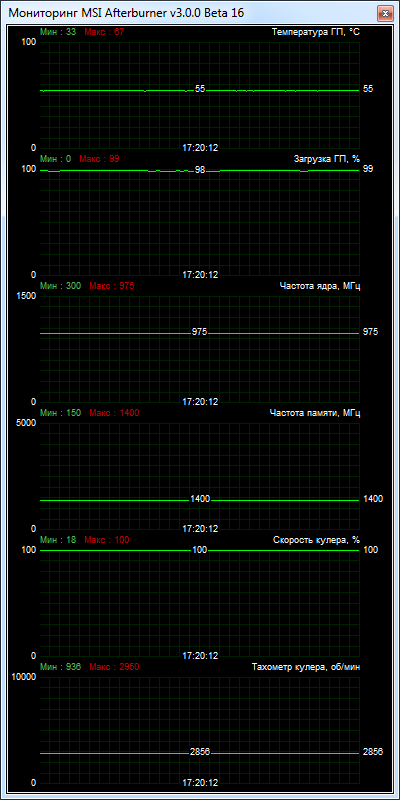

Після встановлення швидкості обертання вентиляторів на 100% шум піднявся до суб'єктивного рівня «вищий за середній». Хоча він і залишився прийнятним, але все-таки не дуже комфортним для тривалої роботи. Температура GPU при цьому опустилася до 55°С.

MSI R9 270 GAMING 2G

В режимі простою частота графічного процесора знизилася до 300 МГц, а його температура опустилася до 34°С. Вентилятори при цьому оберталися всього на 18% від своєї максимальної швидкості й працювали дуже тихо.
