Огляд і тестування відеокарти MSI N680 GTX Twin Frozr 2GD5/OC: прискорений варіант GeForce GTX 680

Не дуже давно ми знайомилися з високопродуктивною версією відеокарти на NVIDIA GeForce GTX 680 від MSI, яка належить до відомої серед ентузіастів серії Lightning, що поєднує продукти з широкими можливостями для екстремального оверклокінга. Сьогодні ми розглянемо ще одну версію даного графічного прискорювача від цього виробника, а саме MSI N680 GTX Twin Frozr 2GD5/OC, але спочатку пропонуємо невелику порівняльну характеристику основних параметрів двох згаданих вище відеокарт:

Модель

MSI N680 GTX Twin Frozr 2GD5/OC

MSI GeForce GTX 680 Lightning

Частота графічного ядра, МГц

1058

(1124 МГц з врахуванням використання технології GPU Boost)

1110

(1176 МГц з врахуванням використання технології GPU Boost)

Частота шейдерного блоку, МГц

1058

1110

Частота пам'яті (ефективна), МГц

1502

(6008)

1502

(6008)

Об'єм пам'яті, МБ

2048

2048

Тип пам'яті

GDDR5

GDDR5

Ширина шини пам'яті, біт

256

256

Мінімальні вимоги до блока живлення, Вт

550



650

Розміри, мм

270 x 129

280 x 129

Особливості

Система охолодження Twin Frozr III



Посилена 12 фазна система живлення,

система охолодження Twin Frozr IV,

модуль GPU Reactor.

Вартість

530 дол. США

600 дол. США

Як бачимо, додаткові переваги, у вигляді більш високого заводського розгону і посиленої схеми живлення виробник оцінив в 70 дол. США. А ось як співвідноситься продуктивність і розгінний потенціал цих двох графічних прискорювачів, і чи варто переплачувати за більш дорогу версію, ми з'ясуємо у відповідних розділах нашого огляду, а поки пропонуємо перейти безпосередньо до знайомства з MSI N680 GTX Twin Frozr 2GD5/OC.

MSI N680 GTX Twin Frozr 2GD5/OC

Специфікація:

Модель

MSI GTX 680 Twin Frozr

(MSI N680 GTX Twin Frozr 2GD5/OC)

Графічне ядро

NVIDIA GK104 (Kepler)

Кількість універсальних шейдерних процесорів

1536

Підтримувані API

DirectX 11 (Shader Model 5.0), OpenGL 4.2

Підтримка фірмових технологій

NVIDIA GPU Boost, NVIDIA TXAA technology, NVIDIA FXAA technology, NVIDIA Adaptive Vertical Sync, NVIDIA Surround technology, NVIDIA PhysX technology, NVIDIA 3D Vision, 3-way NVIDIA SLI, NVIDIA CUDA, PCI Express 3.0

Частота графічного ядра, МГц

1058 (1124 МГц з врахуванням використання технології GPU Boost)

Частота шейдерного блоку, МГц

1058

Частота пам'яті (ефективна), МГц

1502 (6008)

Об'єм пам'яті, МБ

2048

Тип пам'яті

GDDR5

Ширина шини пам'яті, біт

256

Тип шини

PCI Express 3.0 x16

Максимальна роздільна здатність

Цифрове - до 3840x2160

Аналогове - до 2048x1536

Інтерфейси виводу зображення

DVI-D

DVI-I

HDMI

DisplayPort

Підтримка HDCP і декодування HD-відео

 Є

Мінімальні вимоги до блока живлення, Вт

550

Розміри, мм

270 х 129

Драйвери

Свіжі драйвери можна скачати з сайта виробника GPU.

Сайт виробника

ua.msi.com

З порівняння характеристик MSI GTX 680 Twin Frozr з рекомендованими NVIDIA бачимо, що перед нами дороблена версія «референсного» зразка графічного прискорювача на базі NVIDIA GeForce GTX 680. Крім оригінальної системи охолодження і покращеної елементної бази, відеокарта від MSI поставляється розігнаною в заводських умовах. Так, графічне ядро замість рекомендованих 1006 МГц функціонує на частоті 1058 МГц, а з врахуванням роботи технології GPU Boost частота GPU може досягати 1124 МГц замість 1058 МГц. При цьому ефективна частота відеопам'яті стандарту GDDR5 залишилася без зміни і відповідає рекомендованій 6008 МГц. Подібні зміни повинні позитивно позначитися на продуктивності і стабільності роботи графічного прискорювача.

Упаковка і комплектація

MSI N680 GTX Twin Frozr 2GD5/OC box

Відеокарта MSI N680 GTX Twin Frozr 2GD5/OC поставляється в досить великій картонній коробці з кришкою, що відкидається догори, під якою розташовано оглядове вікно. На лицьовій стороні, крім назви, є згадка про об'єм і тип використовуваної відеопам'яті, підтримку Microsoft DirectX 11 і присутність DisplayPort. Також на коробці відзначене, що дана відеокарта поставляється розігнаною в заводських умовах (OC Edition) і з встановленою фірмовою системою охолодження Twin Frozr III. Основними перевагами даної системи охолодження є:

  • Перероблена форма лопатів вентилятора, завдяки якій вони виробляють менше шуму, а також направляють більшу кількість повітря для охолодження радіатора;
  • Теплові трубки і основа радіатора покрита шаром нікелю щоб уникнути процесів швидкого окиснення міді, і відповідно погіршення відводу тепла.

Згідно з заявами виробника, встановлення подібної системи охолодження сприяє зниженню температури графічного чіпа на 22 градуси і рівня шуму на 10,2 дБ у порівнянні з «референсною» системою охолодження. Також на лицьовій стороні відзначено, що в комплекті з відеокартою поставляється фірмова утиліта для розгону - MSI Afterburner.

MSI N680 GTX Twin Frozr 2GD5/OC box rear

На звороті упаковки виробник розмістив основні специфікації відеокарти на 29 мовах, включаючи російську, а також список системних вимог до комп'ютера, у який планується встановлення MSI N680 GTX Twin Frozr 2GD5/OC. Виходячи з рекомендації на коробці, блок живлення в такій системі повинен мати потужність не менше 550 Вт і бути здатним видавати до 38 А по лінії 12 В.

Обидві бічні сторони упаковки, крім назви плати, не несуть ніякої корисної інформації.

MSI N680 GTX Twin Frozr 2GD5/OC box rear

На звороті кришки, що відкидається, знаходиться докладний опис переваг фірмової утиліти MSI Afterburner, оцінка про застосування тільки високоякісних компонентів, а саме твердотільних конденсаторів. Також у нижній частині знаходиться перелік нагород, отриманих системою охолодження Twin Frozr від різних медійних ресурсів.

MSI N680 GTX Twin Frozr 2GD5/OC box

Як ми вже згадували вище, під кришкою знаходиться невелике оглядове вікно, по сторонах якого нанесений опис і переваги фірмової системи охолодження MSI Twin Frozr III.

MSI N680 GTX Twin Frozr 2GD5/OC box package

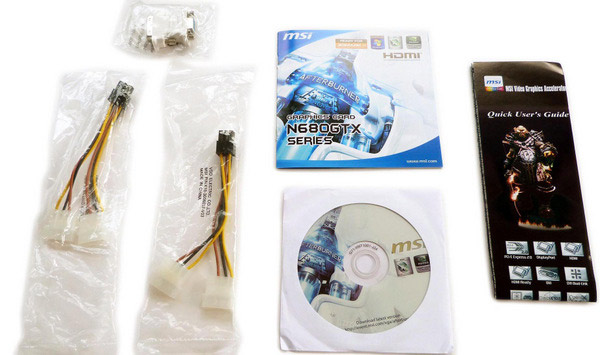

Комплект поставки відеокарти MSI N680 GTX Twin Frozr 2GD5/OC, містить у собі диск з драйверами і утилітами, посібник користувача, перехідник DVI-VGA, два перехідники з двох 4-контактних периферійних роз’ємів живлення на один 6-контактний роз’єм живлення відеокарти.

MSI N680 GTX Twin Frozr 2GD5/OC ports

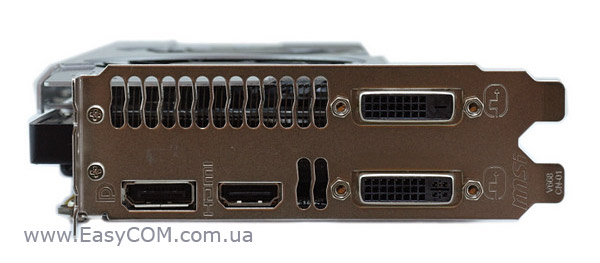

У порівнянні з «референсним» зразком, набір портів для виводу зображення на відеокарті MSI GTX 680 Twin Frozr не змінений:

  • 1x DVI-D;
  • 1x DVI-I;
  • 1х HDMI;
  • 1х DisplayPort.

Для більшості сценаріїв експлуатації конфігурації відеовиходів розглянутого відеоприскорювача буде цілком достатньо. А при бажанні підключити аналоговий монітор пропонується використовувати комплектний перехідник DVI-VGA.

Підтримуються наступні варіанти роздільної здатності:

  • Цифрова - до 3840x2160;
  • Аналогова - до 2048x1536.

Зовнішній вигляд і елементна база

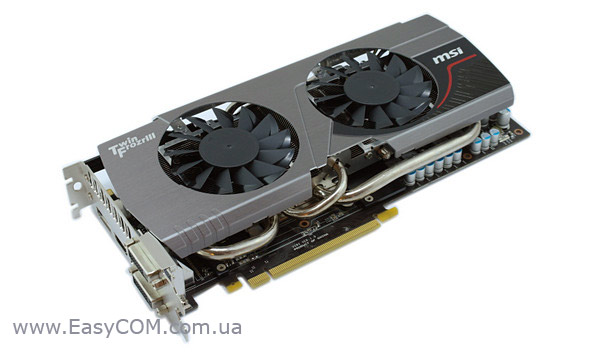

MSI N680 GTX Twin Frozr 2GD5/OC

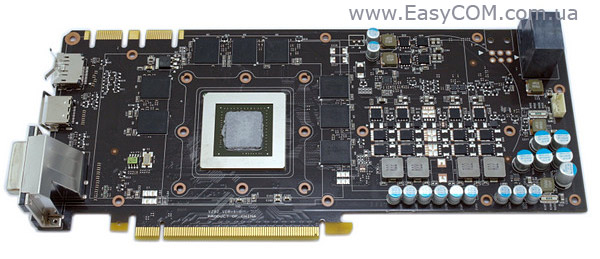

Як ми вже згадували вище, дизайн і розміри друкованої плати відеокарти MSI GTX 680 Twin Frozr відповідають еталонному зразку від NVIDIA. Єдина відмінність від «референсного» варіанта це зміни в елементній базі: застосовані більш якісні компоненти, а саме твердотільні конденсатори.

MSI N680 GTX Twin Frozr 2GD5/OC

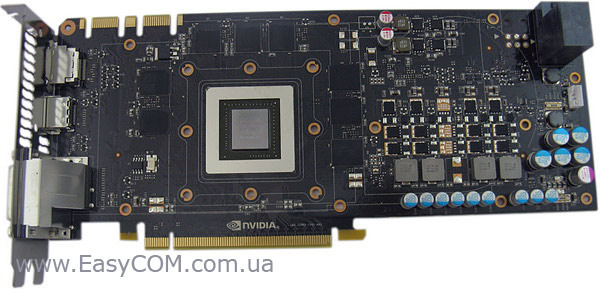

Для більш наочного порівняння пропонуємо зображення «референсної» карти на графічному процесорі NVIDIA GeForce GTX 680.

MSI N680 GTX Twin Frozr 2GD5/OC

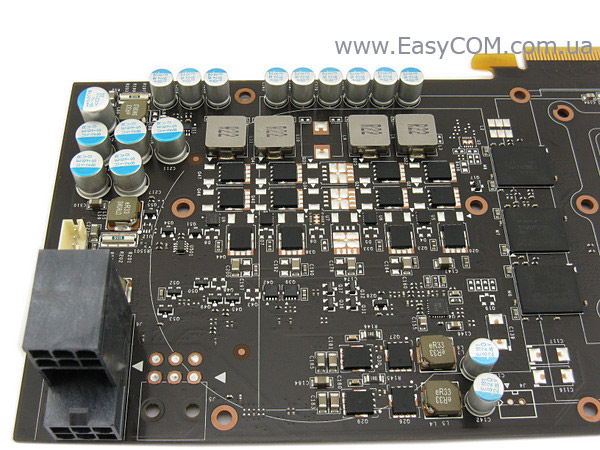

Система стабілізації живлення відеокарти, виконана за схемою 4+2 фази (для GPU і чіпів пам'яті відповідно).

MSI N680 GTX Twin Frozr 2GD5/OC

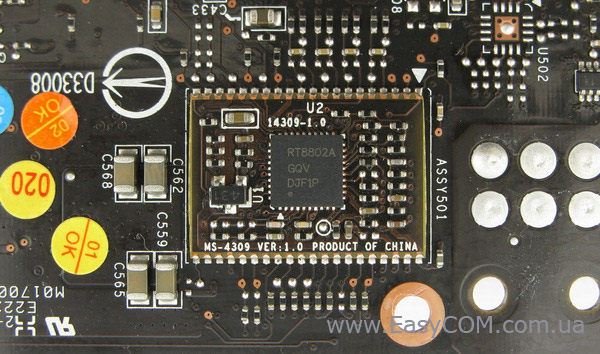

У якості ШІМ-контролера використовується мікросхема Richtek RT8802A.

MSI N680 GTX Twin Frozr 2GD5/OC

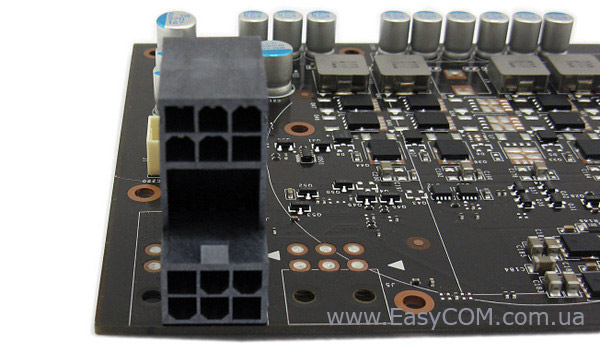

Крім шини PCI Express живлення відеокарти забезпечується через два 6-контактних роз’єми на бічній стороні відеокарти, які встановлені один над одним, що виглядає дуже незвично, тому що поруч є вільне посадкове місце для роз’єму живлення, і відповідно більш стандартного їх розташування.

MSI N680 GTX Twin Frozr 2GD5/OC

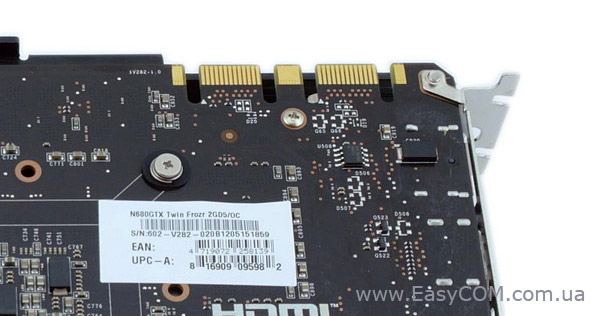

Як і в інших версіях відеокарт на базі графічного процесора GeForce GTX 680, в MSI N680 GTX Twin Frozr 2GD5/OC заявлена підтримка технології NVIDIA SLI. Відповідно на платі присутні два коннектора для відповідних містків, які дозволяють поєднувати декілька відеокарт для спільного розрахунків графічних ефектів.

MSI N680 GTX Twin Frozr 2GD5/OC

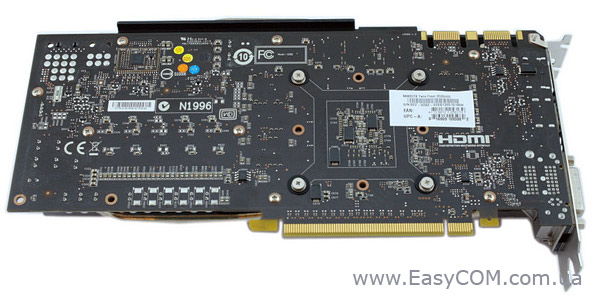

За винятком ШІМ-контролера і декількох елементів системи живлення, зворотна сторона плати практично позбавлена елементів, що повинно позитивно вплинути на ефективність охолодження, тому що на MSI N680 GTX Twin Frozr 2GD5/OC відсутнє охолодження зворотної сторони плати.

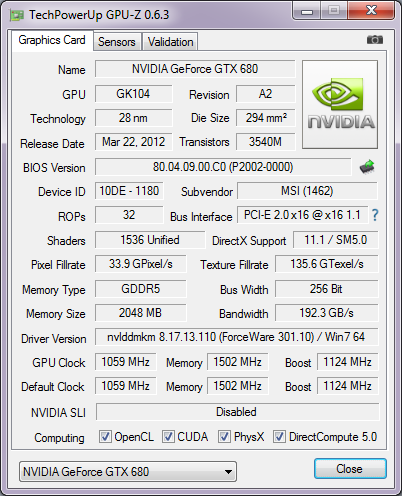

В основі MSI N680 GTX Twin Frozr 2GD5/OC лежить графічний чіп NVIDIA GK104 (Kepler), зроблений по 28 нм техпроцесу. Як ми вже знаємо, він містить 1536 універсальних шейдерних конвеєра (або ядер CUDA по термінології NVIDIA) і 32 блоки растеризації. Частота роботи графічного ядра, як ми вже згадували, була підвищена щодо рекомендацій NVIDIA і становить 1058 МГц. Завдяки підтримці розглянутим продуктом технології GPU Boost, у турборежимі частота графічного ядра може досягати 1124 МГц. Обмін даними між графічним ядром і пам'яттю здійснюється через 256-бітну шину. Інші характеристики наведені на скріншоті вище.

MSI N680 GTX Twin Frozr 2GD5/OC

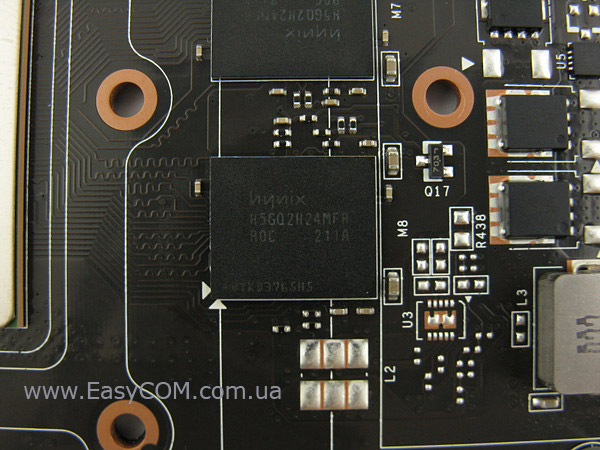

Пам'ять відеокарти MSI N680 GTX Twin Frozr 2GD5/OC, загальний об'єм якої становить 2 ГБ, набрана за допомогою 8-ми чіпів по 256 МБ виробництва компанії Hynix. Чіпи мають маркування H5GQ2H24AFR і згідно з документацією їх номінальна частота рівна 6 ГГц. Чіпи пам'яті аналогічні тим, що застосовані в розглянутих нами раніше версіях графічного прискорювача NVIDIA GeForce GTX 680, але не розігнані в заводських умовах, тому нам подвійно цікаво наскільки добре вони проявлять себе при оверклокінгу, і чи вплинуло на розгінний потенціал застосування більш якісної елементної бази.

Система охолодження

MSI N680 GTX Twin Frozr 2GD5/OC

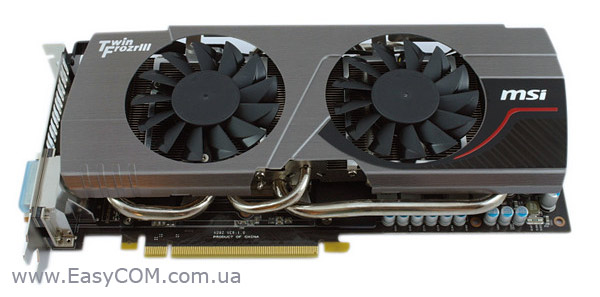

Як ми вже згадували раніше, система охолодження повністю перероблена відносно «референсного» зразка. На MSI N680 GTX Twin Frozr 2GD5/OC встановлена фірмова система охолодження з назвою TWIN FROZR III. Згідно з заявами виробника, однією з основних її переваг є низький рівень шуму, а також покриття нікелем мідних елементів системи охолодження.

MSI N680 GTX Twin Frozr 2GD5/OC

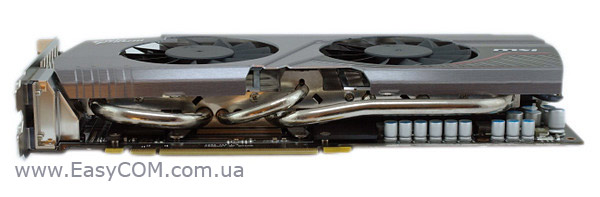

Система охолодження займає два слоти розширення і виглядає досить цікаво завдяки металевому кожуху сталевого кольору.

MSI N680 GTX Twin Frozr 2GD5/OC

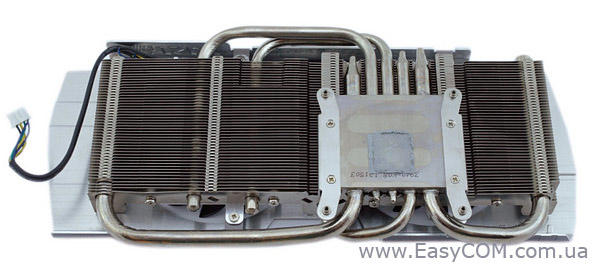

Охолоджувач складається з масивного радіатора, у конструкції якого застосовується 47 алюмінієвих нікельованих пластин, двох вентиляторів з діаметром крильчатки 80 мм, а також кожуха, що закриває всю конструкцію зверху.

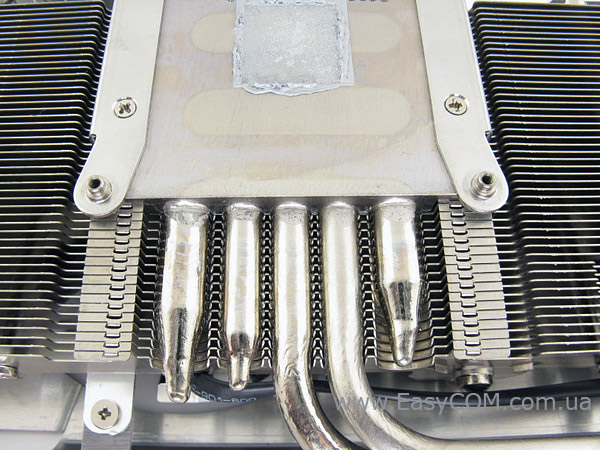

Для більш рівномірного розподілу тепла по всій площі радіатора застосовуються п'ять мідних теплових трубок. Три центральні трубки діаметром 6 мм розподіляють тепло по центральній частині радіатора, а для далеких сторін застосовані дві великі – 8 мм трубки. Варто окремо відзначити, що мідні основа і теплові трубки покриті шаром нікелю, який допоможе запобігти процесу швидкого окиснення міді при експлуатації і падінні ефективності теплообміну. З графічним кристалом система охолодження контактує через невеликий шар термопасти, нанесений на основу.

Для підвищення ефективності кулера контакт з мідною пластиною-основою покращений припоєм.

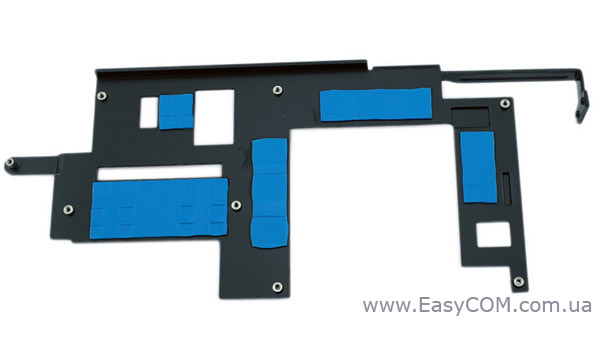

Силові елементи системи живлення, а також чіпи пам'яті, розташовані на лицьовій стороні плати, накриті окремою металевою пластиною, яка призначена для відводу тепла. Теплообмін компонентів плати з пластиною відбувається через спеціальний термоінтерфейс.

Пропонуємо почати безпосередньо тестування системи охолодження відеокарти MSI N680 GTX Twin Frozr 2GD5/OC. Для цього ми проведемо наш стандартний набір тестів за допомогою утиліти MSI Kombustor.

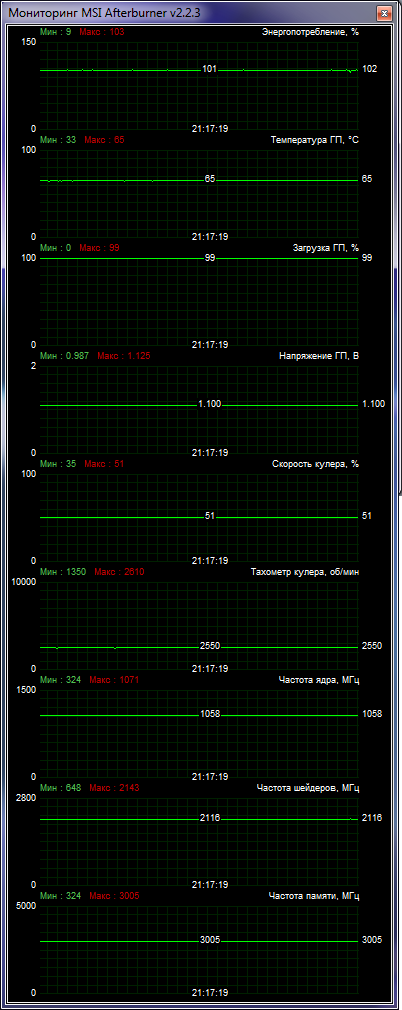

При автоматичному регулюванні швидкості обертання вентиляторів, у режимі максимального навантаження графічне ядро нагрілося до 65 градусів, а кулер, згідно показань моніторингу, працював при цьому всього на 51% своєї потужності.

Окремо хочеться відзначити рівень шуму, видаваний системою охолодження. При максимальному навантаженні і автоматичному регулюванні швидкості обертання вентиляторів рівень шуму дуже низький і практично непомітний на фоні інших компонентів системи.

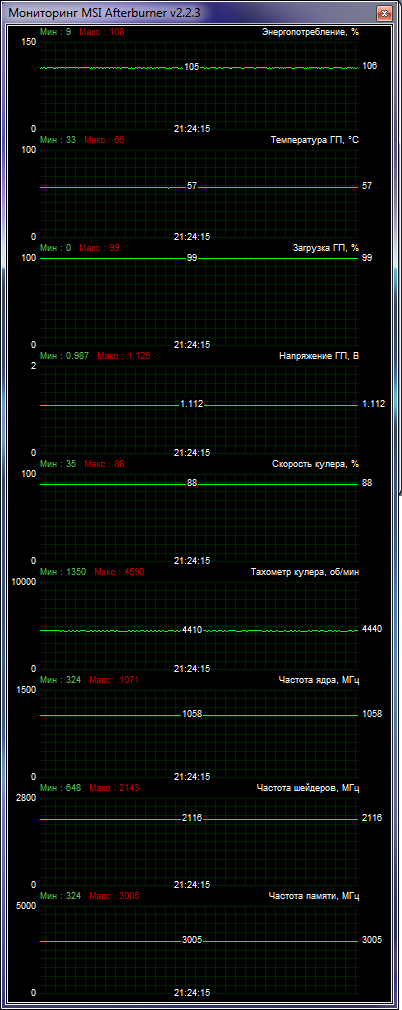

У режимі максимальної швидкості обертання вентиляторів температура GPU опускається до 57 градусів, що є дуже гарним результатом, при цьому, варто відзначити, що система охолодження видає шум, який тільки перевищує несуттєво середні показники. У підсумку, можна відзначити, що комплектна система охолодження відеокарти MSI N680 GTX Twin Frozr 2GD5/OC відмінно справляється з охолодженням прискореного графічного процесора NVIDIA GeForce GTX 680 при високих навантаженнях. Однак варто відзначити і один негативний момент, пов'язаний з системою охолодження, при максимальних обертах кулера починають проявлятися незначні вібрації, що, швидше за все, пов'язано з незбалансованою крильчаткою вентиляторів. Можливо, дана проблема характерна тільки для нашого екземпляра відеокарти, однак цей момент варто враховувати при покупці.

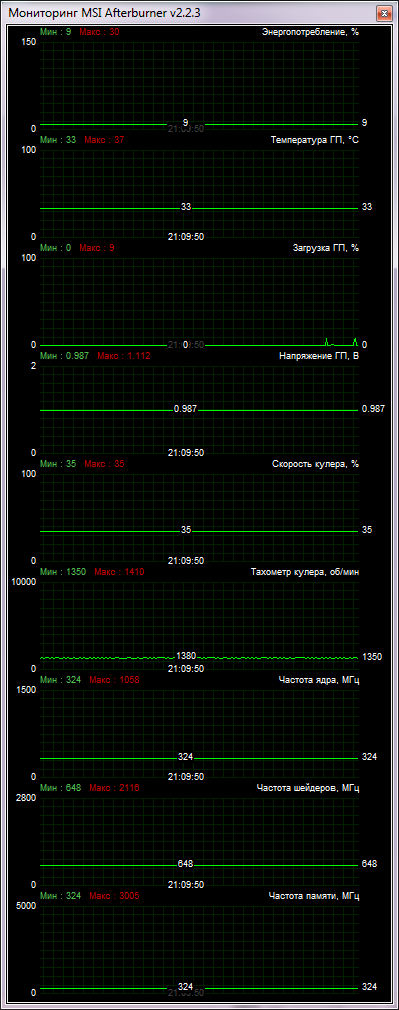

При відсутності навантаження, частоти роботи графічного ядра і пам'яті автоматично знижуються, дозволяючи знизити енергоспоживання і тепловиділення графічного ядра. У такому режимі температура GPU не перевищує 33 градусів, а система охолодження дотримує при цьому цілковиту тишу.

Для більш наочного порівняння можливостей систем охолодження розглянутих нами раніше версій графічного адаптера NVIDIA GeForce GTX 680 пропонуємо невелику порівняльну таблицю:



MSI N680GTX

Twin Frozr 2GD5/OC

MSI N680GTX Lightning

ASUS GTX680-2GD5

ASUS GTX680-DC2T-2GD5

Palit GeForce GTX 680 JetStream

Система охолодження

Twin Frozr III

Twin Frozr IV

Референсна

турбіна

Direct CU II

Власна розробка

Частота GPU

1058

1110

1006

1137

1084

Частота GPU Turbo boost

1124

1176

1058

1201

1150

Температура в навантаженні (автоматичне регулювання кулера)

65

68

80

69

81

Температура в навантаженні (максимальна швидкість обертання кулера)

57

60

62

56

71

Шум на максимальних обертах

Трохи вище за середнє

Трохи вище за середнє

Некомфортний

 Вище за середнє

Трохи вище за середнє
