Огляд і тестування відеокарти HIS 6670 Fan 1GB GDDR5 PCI-E DP/DVI/HDMI (H667F1GD)

Ми продовжуємо проводити тестування ще цілком актуальних відеокарт попередніх поколінь за новою методикою. Цього разу ми розглянемо графічний прискорювач, оснований на ядрі AMD Turks (AMD Radeon HD 6670). Він був представлений уже кілька років тому, через що буде цікаво порівняти його із сучасними моделями в зведеному тестуванні.

Відеокарта HIS 6670 Fan 1GB GDDR5 PCI-E DP/DVI/HDMI, яка буде розглянута в даному огляді, обладнана порівняно швидкою пам'яттю формату GDDR5 і ефективною системою охолодження від компанії ARCTIC.

HIS 6670 Fan 1GB GDDR5 PCI-E DP/DVI/HDMI (H667F1GD)

Відзначимо, що версія HIS 6670 Fan 1GB GDDR5 PCI-E DP/DVI/HDMI має досить довгу назву, тому для зручності ми будемо використовувати дещо скорочені варіанти: HIS 6670 Fan 1GB GDDR5 або HIS H667F1GD.

Специфікація:

Модель

HIS 6670 Fan 1GB GDDR5 PCI-E DP/DVI/HDMI (H667F1GD)

Графічне ядро

AMD Turks

Техпроцес, нм

40

Кількість універсальних шейдерних процесорів

480

Підтримка технологій та API

DirectX 11.0, DirectCompute 5.0, OpenGL 4.1, OpenCL 1.1, AMD Eyefinity, AMD CrossFireX, AMD HD3D, AMD Vision, AMD PowerPlay

Номінальна частота графічного ядра, МГц

800

Обсяг пам'яті, ГБ

1

Тип пам'яті

GDDR5

Номінальна / ефективна частота відеопам'яті, МГц

1000 / 4000

Ширина шини пам'яті, біт

128

Тип внутрішнього інтерфейсу

PCI Express 2.1 x16

Інтерфейси виведення зображення

1 х HDMI

1 x DisplayPort

1 х Dual-Link DVI-I

Мінімальна потужність блока живлення, Вт

400

Розміри (згідно з вимірами в нашій тестовій лабораторії), мм

183 x 130 x 40 (177 x 112)

Драйвери

Свіжі драйвери можна завантажити із сайту компанії HIS або сайту виробника GPU

Сайт виробника

HIS

Упаковка та комплектація

HIS 6670 Fan 1GB GDDR5 PCI-E DP/DVI/HDMI (H667F1GD)

Відеокарта HIS H667F1GD постачається у вертикально-орієнтованій упаковці білого кольору. На її лицьовій стороні розташоване зображення знаменитого меча Екскалібура, логотип виробника та назва моделі.

HIS 6670 Fan 1GB GDDR5 PCI-E DP/DVI/HDMI (H667F1GD)

На звороті упаковки зазначені мінімальні системні вимоги, яким повинен відповідати комп'ютер користувача для оптимальної роботи відеокарти. Головною з них є те, що потужність блока живлення не повинна бути нижчою 400 Вт. Якщо ж використовувати зв'язування із двох графічних прискорювачів у режимі AMD CrossFireX, то дана вимога збільшується до 500 Вт.

HIS 6670 Fan 1GB GDDR5 PCI-E DP/DVI/HDMI (H667F1GD)

Усередині коробки графічний адаптер надійно зафіксований за допомогою форми із прозорого пластику та поролонових вставок. Завдяки цьому досягається збереженість тендітної електроніки при транспортуванні й зберіганні на складі.

HIS 6670 Fan 1GB GDDR5 PCI-E DP/DVI/HDMI (H667F1GD)

У комплект поставки моделі HIS 6670 Fan 1GB GDDR5 входять:

  • диск із програмним забезпеченням і драйверами;
  • наклейка на корпус комп'ютера;
  • короткий посібник користувача;
  • листівка з переліком адрес компанії HIS у різних соціальних мережах.

Враховуючи технічні характеристики новинки, єдиним додатковим аксесуаром, який може знадобитися користувачам, є адаптер DVI-I↔D-Sub. Він призначений для підключення монітора із уже застарілим аналоговим роз’ємом.

HIS 6670 Fan 1GB GDDR5 PCI-E DP/DVI/HDMI (H667F1GD)

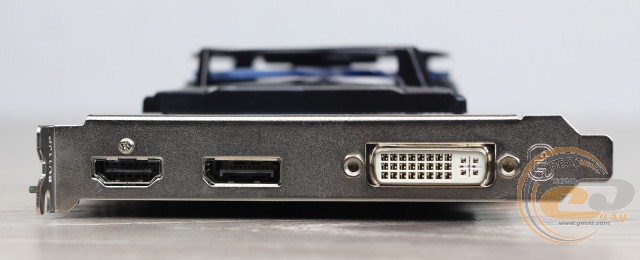

Інтерфейсна панель відеокарти обладнана наступними портами:

  • 1 х HDMI;
  • 1 x DisplayPort;
  • 1 х Dual-Link DVI-I.

Такий набір конекторів дозволить підключити практично будь-який сучасний цифровий монітор або телевізор за допомогою тих кабелів, які входять у їхню комплектацію.

Підтримуються наступні роздільні здатності:

  • цифрова − до 2560 x 1600;
  • аналогова − до 2048 x 1536.

Зовнішній вигляд і елементна база

HIS 6670 Fan 1GB GDDR5 PCI-E DP/DVI/HDMI (H667F1GD)

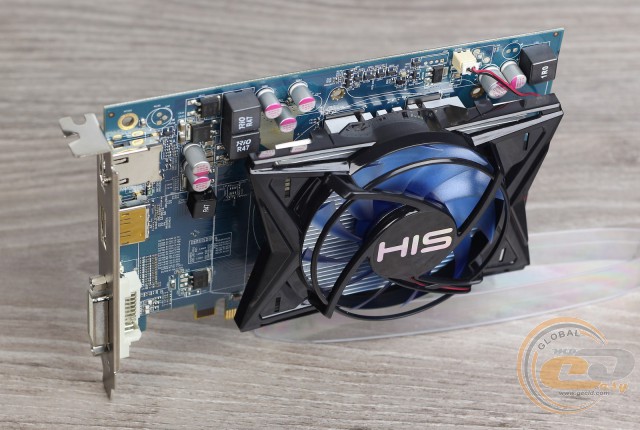

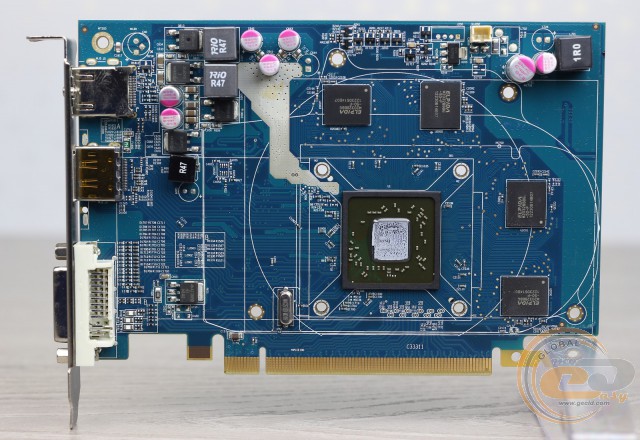

Відеоприскорювач виконаний на друкованій платі синього кольору висотою 112 мм. Сам графічний чіп обладнаний захисною рамкою, яка оберігає його від пошкоджень при демонтажі та встановленні системи охолодження.

HIS 6670 Fan 1GB GDDR5 PCI-E DP/DVI/HDMI (H667F1GD)

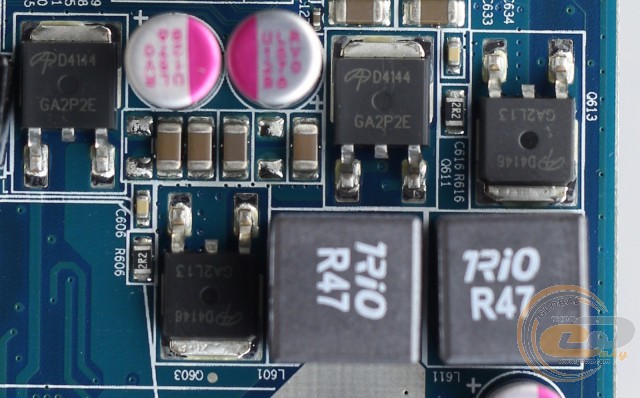

Підсистема живлення графічного процесора складається із двох фаз. Для подачі живлення використовується тільки слот PCI Express 2.1 x16, а підключення додаткових конекторів не потрібне зовсім.

HIS 6670 Fan 1GB GDDR5 PCI-E DP/DVI/HDMI (H667F1GD)

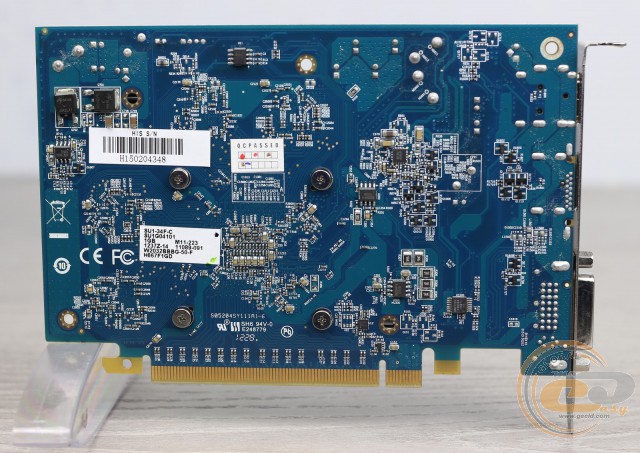

Зворотна сторона друкованої плати містить ряд елементів підсистеми живлення. Ще тут можна побачити гвинти, якими кріпиться система охолодження, і кілька наклейок з технічною інформацією. Відзначимо, що відеокарта позбавлена роз’ємів для містків AMD CrossFireX, оскільки в ній ця технологія реалізована на програмному рівні.

HIS 6670 Fan 1GB GDDR5 PCI-E DP/DVI/HDMI (H667F1GD)

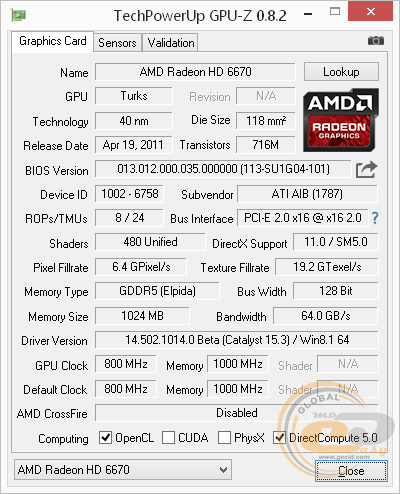

В основі HIS H667F1GD лежить графічний чіп AMD Turks (AMD Radeon HD 6670), виготовлений за 40-нм техпроцесом. Він складається із 480 універсальних шейдерних конвеєрів, 24 текстурних блоків і 8 блоків растеризації. Номінальна частота роботи GPU становить 800 МГц.

HIS 6670 Fan 1GB GDDR5 PCI-E DP/DVI/HDMI (H667F1GD)

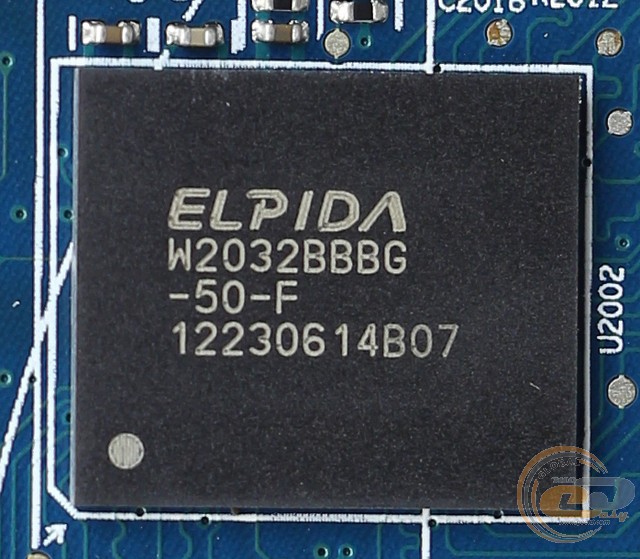

Відеокарта обладнана 1 ГБ пам'яті стандарту GDDR5, набраної за допомогою чотирьох чіпів ELPIDA W2032BBBG-50-F ємністю 256 МБ кожний. Вона функціонує на ефективній частоті 4000 МГц і обмінюється даними із графічним чіпом через 128-бітну шину із пропускною здатністю 64 ГБ/с.

Система охолодження

HIS 6670 Fan 1GB GDDR5 PCI-E DP/DVI/HDMI (H667F1GD)

HIS 6670 Fan 1GB GDDR5 PCI-E DP/DVI/HDMI (H667F1GD)

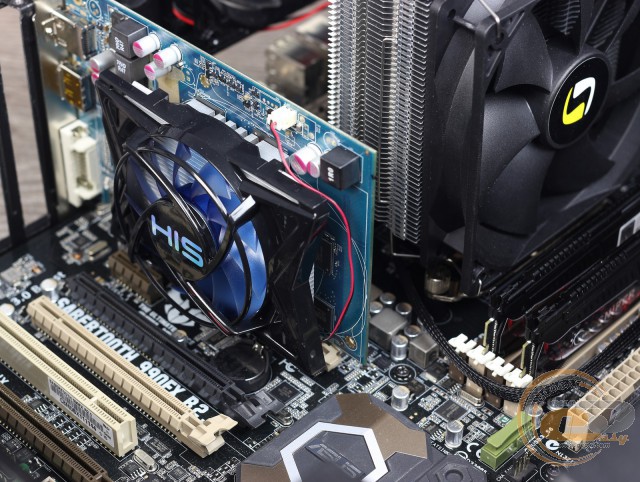

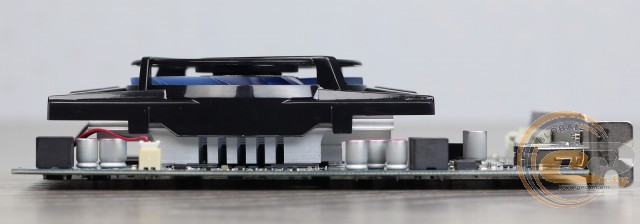

Система охолодження HIS 6670 Fan 1GB GDDR5 займає два слоти для карт розширення. Загальна довжина відеокарти разом зі встановленою СО становить 177 мм, а висота – 112 мм (згідно з вимірами в нашій тестовій лабораторії). Уся конструкція прикрита кожухом із чорного пластику з оригінальним дизайном.

HIS 6670 Fan 1GB GDDR5 PCI-E DP/DVI/HDMI (H667F1GD)

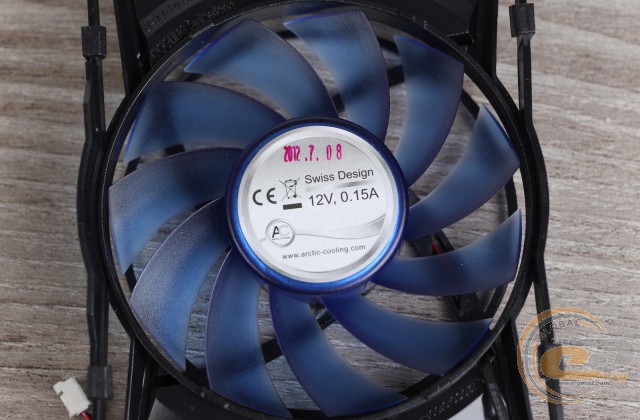

Для обдування використовується осьовий вентилятор з лопатями із синього напівпрозорого пластику. Його діаметр становить 74 мм, а виробником виступає відома компанія ARCTIC. Потужність вертушки порівняно невелика – 1,8 Вт (12 В; 0,15 А), однак у цьому випадку більш високий показник навряд чи знадобиться, а основний акцент іде на низький рівень створюваного шуму.

HIS 6670 Fan 1GB GDDR5 PCI-E DP/DVI/HDMI (H667F1GD)

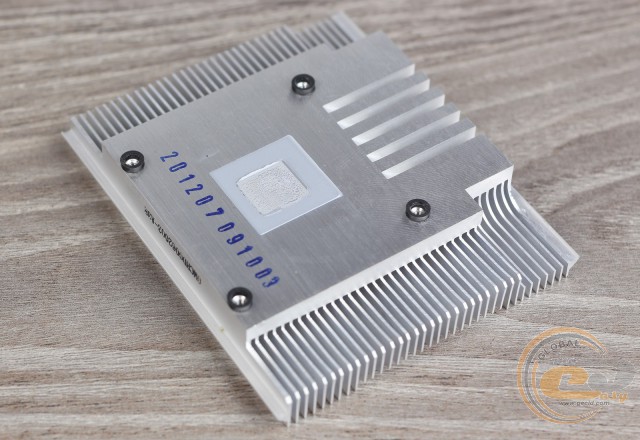

Відведення і розсіювання тепла здійснює простий алюмінієвий радіатор, який контактує із графічним процесором через тонкий шар термопасти.

HIS 6670 Fan 1GB GDDR5 PCI-E DP/DVI/HDMI (H667F1GD)

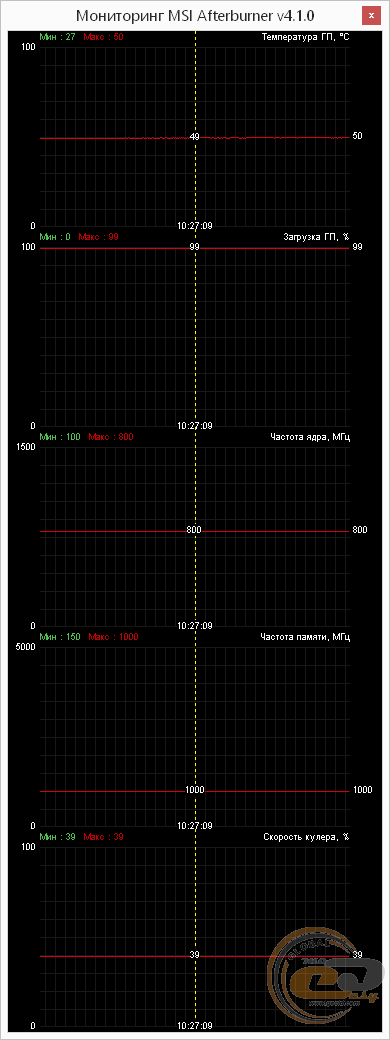

Тепер давайте дослідимо ефективність роботи системи охолодження. При автоматичній швидкості обертання лопатей вентилятора (39% від максимуму), у режимі максимального навантаження, температура графічного ядра не перевищувала 50°С. Кулер при цьому працював дуже тихо й практично не виділявся на тлі інших компонентів комп'ютера.

HIS 6670 Fan 1GB GDDR5 PCI-E DP/DVI/HDMI (H667F1GD)

Після встановлення швидкості обертання вентилятора на максимум, температура знизилася до 42°С. Навіть у такому режимі шум залишався нижче середнього рівня і був досить комфортним для тривалої роботи.

HIS 6670 Fan 1GB GDDR5 PCI-E DP/DVI/HDMI (H667F1GD)

У режимі простою температура ядра опустилася до 28°С, а система охолодження працювала практично безшумно.
