Огляд відеокарт HIS Radeon HD 4670 1 GB у режимі CrossFireХ

Продукція компанії Hightech Information System Limited (HIS) відома в першу чергу завдяки оригінальним системам охолодження, якими оснащуються її графічні адаптери. Кулери сторонніх виробників дозволяють помітно зменшити шум і зробити охолодження більш ефективним.

Серія відеоадаптерів IceQ (Ice Quiet – крижана тиша) вже тривалий час користується заслуженою популярністю завдяки практично безшумній і більш ефективній роботі, ніж штатні системи охолодження.

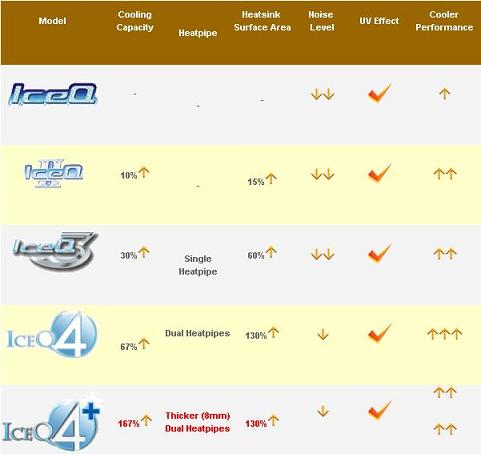

На даний момент випущено п'ять різних модифікацій охолодження IceQ. Всі системи охолодження даної серії позиціюються як практична заміна «референсним» рішенням. Відмінності між ревізіями кулерів полягають у збільшенні тепло відведення та різному рівні шуму. Спеціально для любителів моддінгу передбачений невеликий бонус - пластиковий кожух буде підсвітлюватися ультрафіолетовими лампами.

В даній статті ми розглянемо відеокарту, оснащену «базовою» версією IceQ і збільшеним об'ємом відеопам'яті - HIS Radeon HD 4670 IceQ 1GB DDR3 PCI-E.

Розглянемо її специфікацію:

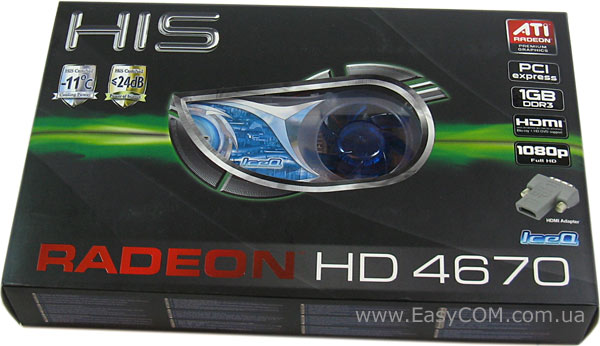

Відеоадаптер поставляється в темній картонній коробці. Невелике «вікно» демонструє фірмову систему охолодження IceQ. З написів на коробці можна довідатися про те, що перед нами адаптер на базі графічного процесора ATI-AMD Radeon HD 4670 з роз’ємом PCI Express x16 та оснащений 1 ГБ відеопам'яті. Виробник заявляє, що даний кулер на 11 % ефективніше, ніж «референсне» рішення та видаваний шум не перевищує поріг в 24 дБ. Для того, щоб внести невелику ясність у даному питанні, необхідно сказати, що тихими кулерами прийнято вважати ті, у яких рівень шуму менше 21 дБ. Тому незрозуміло навіщо акцентувати увагу саме на рівні шуму для даного продукту.

На звороті упаковка має повну специфікацію графічного процесора ATI Radeon HD 4670 і системні вимоги для забезпечення нормальної роботи ПК. Рекомендується використовувати блоки живлення від 400 Вт для одиночної конфігурації та від 550 Вт для роботи відеокарт у режимі CrossFireХ. Виробник згадав і головні особливості графічного адаптера - двослотова система охолодження, фірмова технологія охолодження IceQ і світіння пластикових деталей в ультрафіолеті.

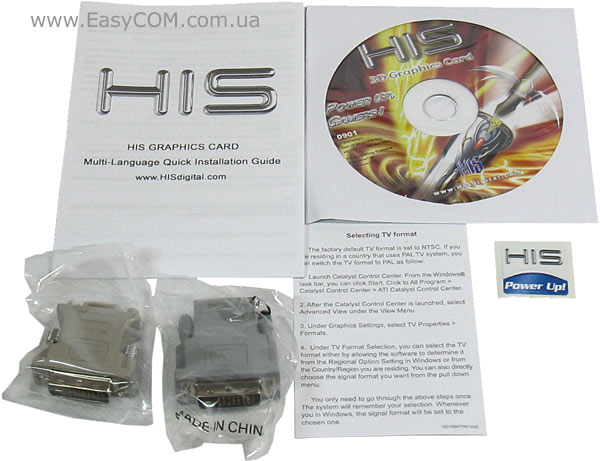

В комплект поставки крім відеоадаптера входять:

• перехідник з DVI на VGA;
• перехідник з DVI на HDMI;
• посібник користувача;
• CD-диск з драйверами та програмним забезпеченням;
• наклейка з фірмовим логотипом.

У коробці відсутні містки CrossFireХ, але для роботи в спільному режимі вони нам і не будуть потрібні - відеокарти поєднуються тільки програмно.

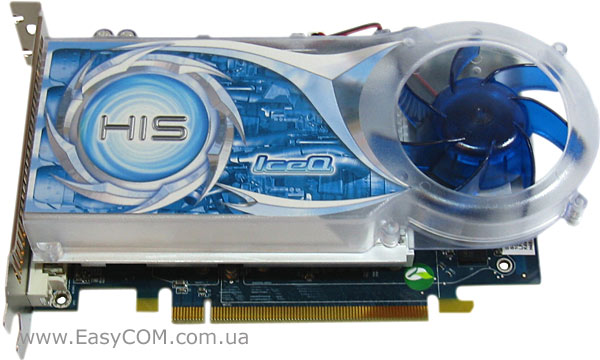

Система охолодження IceQ реалізований досить просто - масивний радіатор покриває більшу частину адаптера, а охолодження забезпечується вентилятором, що продуває повітря через ребра радіатора. Нагріте повітря виводиться за межі корпусу через отвори на інтерфейсній панелі.

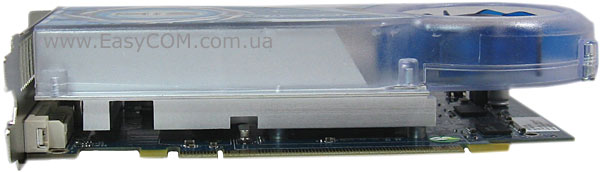

Встановлений радіатор досить високий, тому під відеоадаптер необхідно виділити в корпусі два слота розширення.

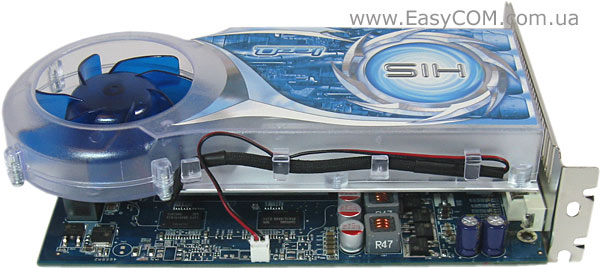

Вентилятор підключається за допомогою двоконтактного роз’єму, та відсутня можливість змінювати частоту його обертання та керувати ним.

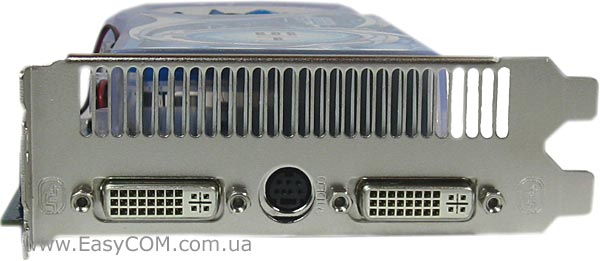

Прискорювач оснащений досить стандартним набором портів - присутні два універсальних роз’єми DVI і роз’єм S-Video. Завдяки комплектним перехідникам з портів DVI можна одержати аналоговий вихід VGA і цифровий HDMI.

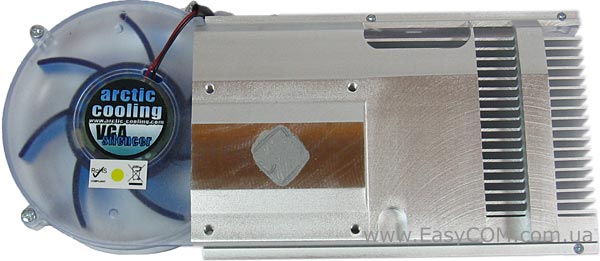

У якості системи охолодження використовується VGA Silencer виробництва Arctic Cooling, одного з провідних виробників компонентів охолодження. Кулер є окремим продуктом і може бути використаний зі сторонніми адаптерами, що входять у перелік сумісних.

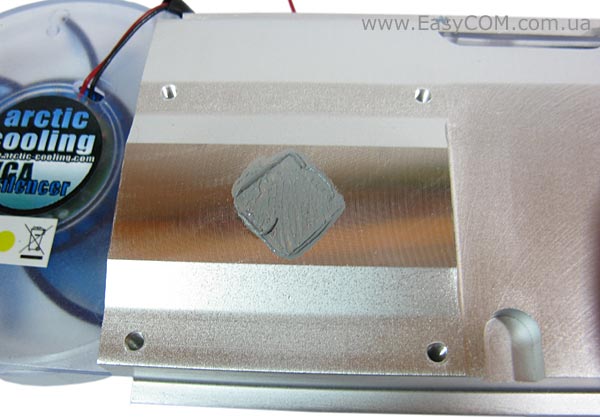

Основа радіатора відполірована за допомогою фрезерування, а якість обробки можна оцінити на «добре». Графічне ядро контактує з радіатором за допомогою термопасти виробництва все тієї ж компанії Arctic Cooling. Таким чином, споживач одержує своєрідний тандем фірмових технологій, що відмінно себе зарекомендували.

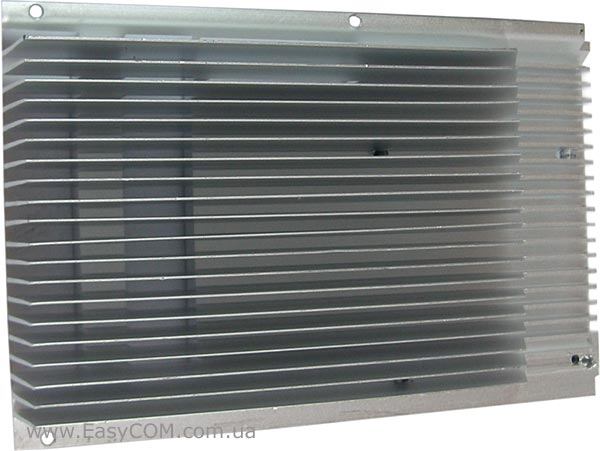

Серцем системи охолодження є радіатор, основа якого, як і ребра, виготовлені з алюмінію - не найкращий варіант, але, враховуючи помірне тепловиділення графічного процесора, цілком прийнятний.

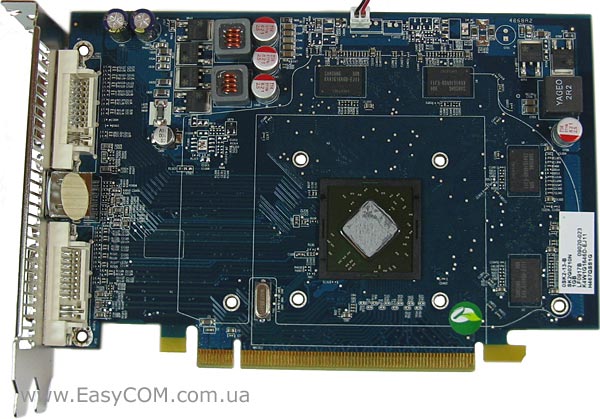

Дизайн друкованої плати розроблений інженерами компанії HIS. На платі досить багато місця пустує, сподіваємося, це не буде негативно впливати на працездатність. Живлення графічного процесора забезпечується досить простим двофазним перетворювачем.

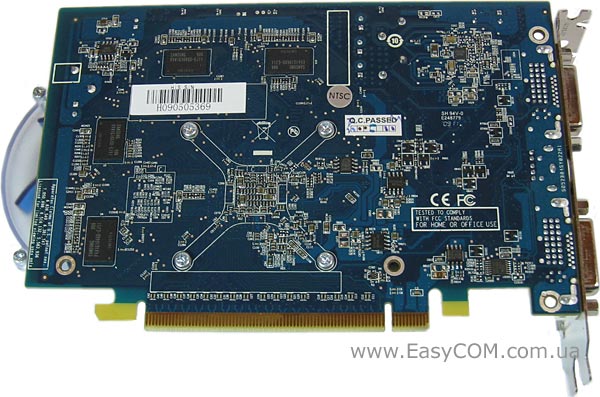

На звороті адаптера є багато місць для розміщення інформаційних наклейок. Виробник вважав необхідним вказати лише серійний номер та оцінку про проходження тестів.

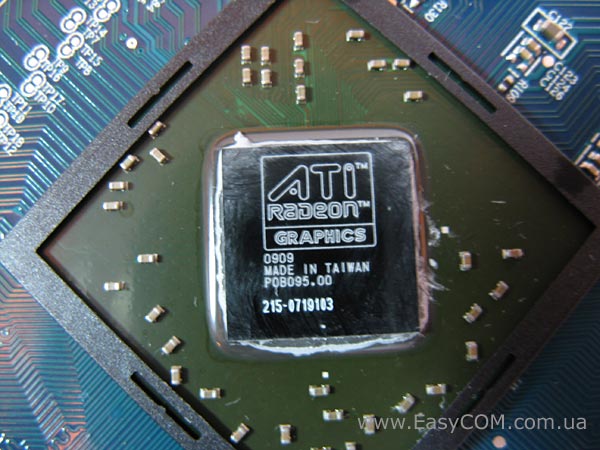

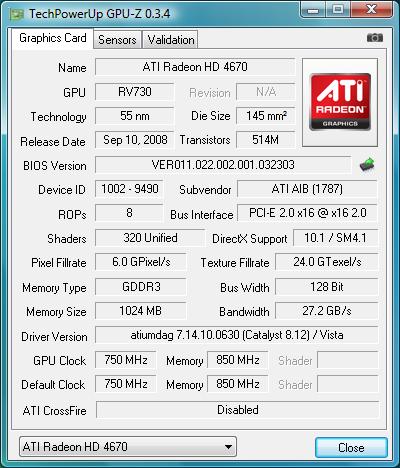

Графічний процесор включає 320 потокових процесори, 32 текстурних блоки та 8 блоків ROP. Робоча частота ядра дорівнює 750 МГц, а для доступу до графічної пам'яті використовується 128-розрядна шина даних.

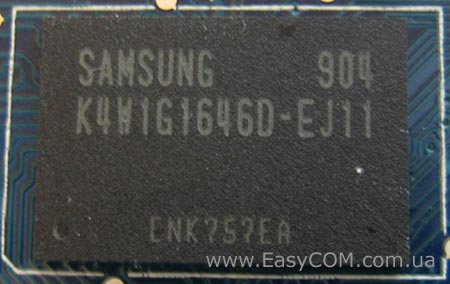

На платі розпаяно вісім мікросхем відеопам'яті Samsung K4W1G1646D-EJ11 стандарту GDDR3 з часом доступу1,1 нс, що відповідає робочій тактовій частоті 900 МГц (1800 МГц DDR).

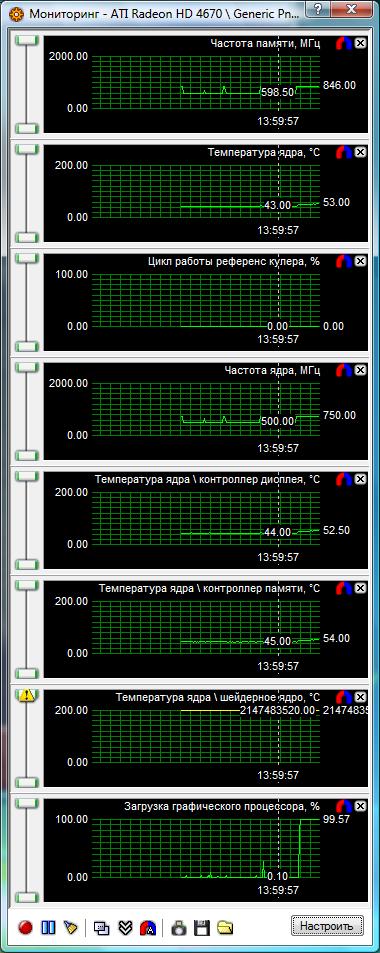

Завдяки роботі функції PowerPlay частоти графічного адаптера змінюються залежно від завантаження відеосистеми. В моменти простою частота графічного процесора знижується до 500 МГц, а частота відеопам'яті - до 600 МГц. Досить цікаве значення температури шейдерного ядра, оскільки у відеокартах AMD-ATI немає шейдерного домену, отже RivaTuner взагалі некоректно визначає даний параметр. Невірно передається і інформація про швидкості обертання вентилятора, що охолоджує.

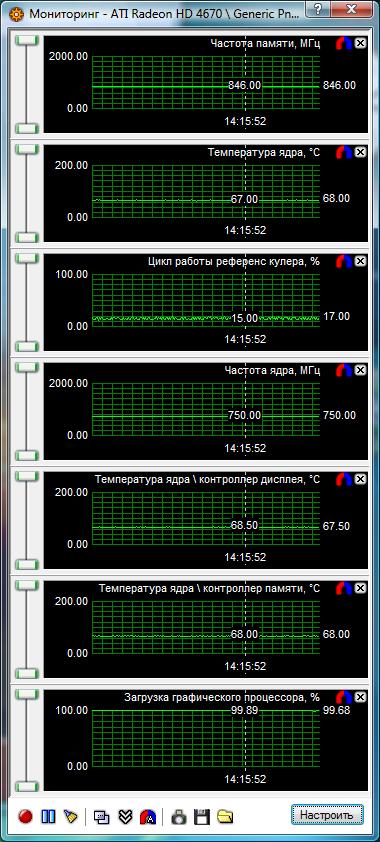

Незважаючи на зміну показань швидкості роботи «референсного» кулера в RivaTuner, частота його обертання залишалася незмінною. Відстояна думка про тиху роботу систем охолодження IceQ виявляється не зовсім вірною. На фоні роботи системного блоку під час тестування постійно був чітко помітний гул кулера відеокарт. А ось можливості відведення тепла заслуговують похвал, температура ядра не піднімалася вище 67 °С.
