Огляд і тестування відеокарти HIS R9 280 IceQ X2 OC 3GB GDDR5 PCI-E DLDVI-I/HDMI/2xMini DP

Компанія HIS, добре відома нашим читачам завдяки випуску якісних і порівняно недорогих відеокарт винятково на базі графічних процесорів AMD, представила чергову новинку − HIS R9 280 IceQ X² OC 3GB GDDR5 PCI-E DLDVI-I/HDMI/2xMini DP, яку для зручності ми будемо іменувати просто HIS R9 280 IceQ X² OC або HIS H280QMC3G2M. Вона є розігнаною в заводських умовах модифікацією AMD Radeon R9 280.

Як ми вже з'ясували під час нашого першого знайомства з AMD Radeon R9 280, вона прийшла на зміну AMD Radeon HD 7950 і має змінену частотну формулу, а також ряд фірмових технологій, властивих сімейству AMD Volcanic Islands. Дана модель зайняла своє місце між AMD Radeon R9 270X і AMD Radeon R9 280X, а головним її конкурентом виступає NVIDIA GeForce GTX 760.

Що ж стосується особливостей розглянутої в огляді новинки, то крім згаданого вище заводського розгону, вона вигідно виділяється оригінальним дизайном і фірмовою системою охолодження IceQ X². Однак давайте для початку поглянемо на докладні технічні характеристики HIS R9 280 IceQ X² OC:

HIS R9 280 IceQ X2 OC (H280QMC3G2M)

Модель

HIS R9 280 IceQ X² OC

(HIS H280QMC3G2M)

Графічне ядро

AMD Radeon R9 280 (Tahiti PRO)

Кількість універсальних шейдерних процесорів

1792

Підтримувані API і технології

DirectX 11.2, DirectCompute 11, OpenGL 4.3, OpenCL 1.2, AMD Eyefinity, AMD CrossFireX, AMD HD3D, AMD PowerPlay, AMD PowerTune, AMD Eyespeed, AMD ZeroCore, AMD Mantle

Номінальна / динамічна частота ядра, МГц

847 / 953

Частота пам'яті (ефективна), МГц

1250 (5000)

Обсяг пам'яті, ГБ

3

Тип пам'яті

GDDR5

Ширина шини пам'яті, біт

384

Пропускна здатність пам'яті, ГБ/с

240

Тип шини

PCI Express 3.0 x16

Максимальний роздільна здатність

Цифрова - до 4096 x 2160

Аналогова - до 2048 x 1536

Інтерфейси виведення зображення

1 x DVI-I

1 x HDMI

2 x Mini DisplayPort

Підтримка HDCP і декодування HD-відео

 Є

Мінімальна потужність блока живлення, Вт

750

Додаткові роз’єми живлення PCIe

1 x 6-контактний

1 х 8-контактний

Розміри з офіційного сайту (згідно з вимірами в нашій тестовій лабораторії), мм

297 х 143 (312 х 138)

Драйвери

Свіжі драйвери можна завантажити з сайту компанії HIS або сайту виробника GPU

Сайт виробника

HIS

Відзначимо, що модель HIS R9 280 IceQ X² OC відрізняється від версії з «референсним» дизайном наявністю заводського розгону графічного ядра, яке замість стандартних 827 / 933 МГц працює на 847 / 953 (приріст 2%). Заслуговує на увагу й дещо змінений набір зовнішніх інтерфейсів. В еталонній версії встановлені два порти DVI (DVI-I, DVI-D), один HDMI і один DisplayPort. У новинці ж доступний лише один порт DVI-I, один HDMI, але два Mini DisplayPort. Це поки все, що можна відзначити, аналізуючи параметри з таблиці специфікації.

Упаковка та комплектація

HIS R9 280 IceQ X2 OC (H280QMC3G2M)

HIS R9 280 IceQ X2 OC (H280QMC3G2M)

До нас надійшов тестовий зразок відеокарти без упаковки, тому її зображення й комплект поставки ми взяли з офіційного сайту. Як бачимо, зовнішній вигляд картонної коробки повністю відповідає фірмовому дизайну: біло-синя колірна схема покликана підкреслити високу ефективність використовуваної системи охолодження, а ряд логотипів вказує на ключові можливості та переваги (підтримка інтерфейсу PCI Express 3.0, наявність інтерфейсу HDMI, використання 3-х ГБ GDDR5-пам'яті й інші).

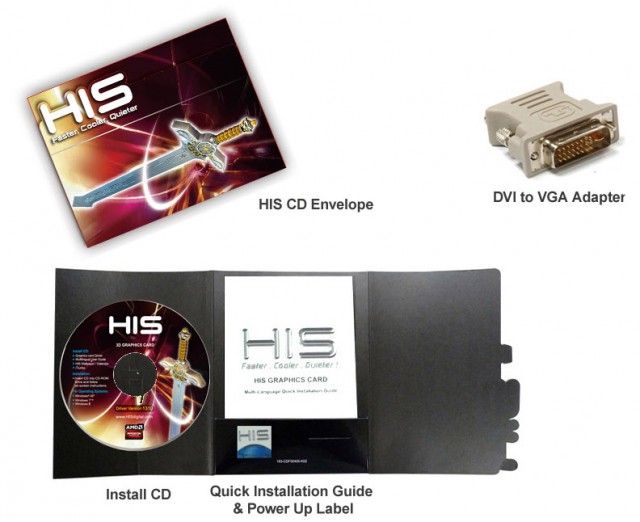

У комплект поставки HIS H280QMC3G2M входять: диск із ПЗ, інструкція користувача, фірмовий конверт, наклейка на корпус і перехідник з DVI на D-Sub.

HIS R9 280 IceQ X2 OC (H280QMC3G2M)

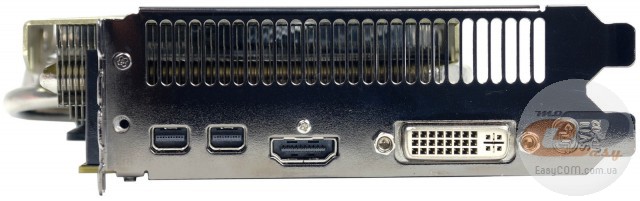

Для виведення зображення на тестованій новинці передбачений наступний набір відеовиходів:

  • 1 х DVI-I;
  • 1 х HDMI;
  • 2 х Mini DisplayPort.

При бажанні підключити аналоговий монітор пропонується скористатися комплектним перехідником.

Підтримуються наступні роздільні здатності:

  • цифрова - до 4096 x 2160;
  • аналогова - до 2048 x 1536.

Зовнішній вигляд і елементна база

HIS R9 280 IceQ X2 OC (H280QMC3G2M)

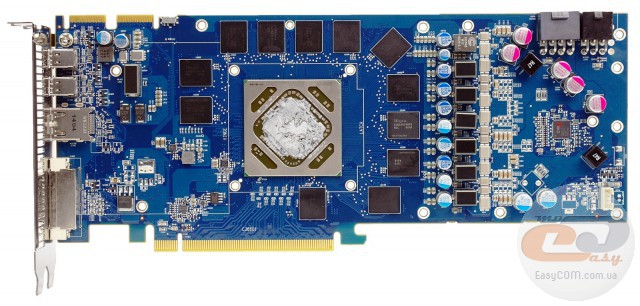

Відеокарта виконана на друкованій платі синього кольору з еталонним дизайном. При цьому використовується цілком звична схема розташування набортних елементів: усі чіпи пам'яті розпаяні на лицьовій стороні навколо графічного ядра. Що ж стосується підсистеми живлення, то вона знаходиться на правій стороні текстоліту.

HIS R9 280 IceQ X2 OC (H280QMC3G2M)

HIS R9 280 IceQ X2 OC (H280QMC3G2M)

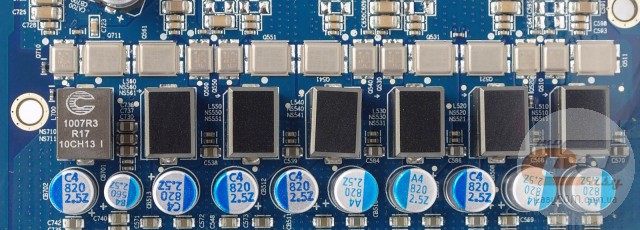

Живлення моделі HIS R9 280 IceQ X² OC виконане за еталонною восьмифазною схемою (шість фаз для GPU і по одній для PLL і чіпів пам'яті).

HIS R9 280 IceQ X2 OC (H280QMC3G2M)

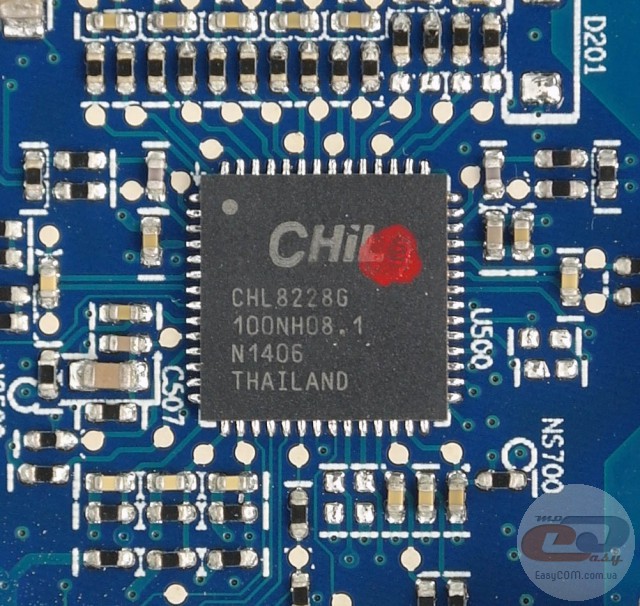

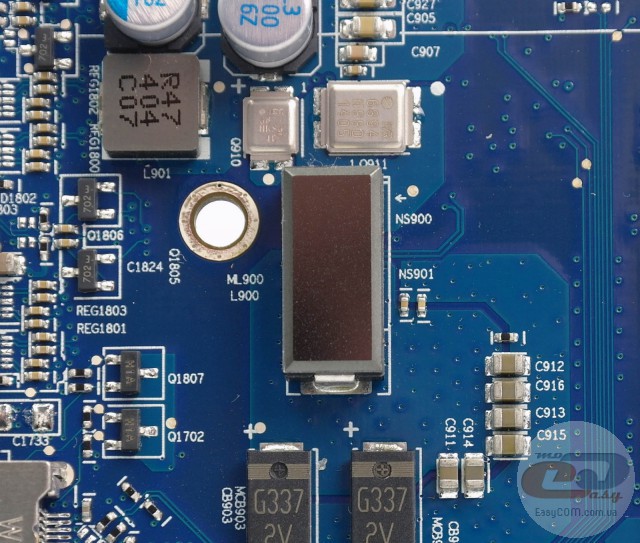

Підсистема живлення графічного ядра реалізована на цифровому ШІМ-контролері CHIL CHL8228G. Відзначимо, що елементна база відеокарти набрана з використанням якісних комплектуючих, а саме твердотільних конденсаторів і дроселів з феритовим осердям.

HIS R9 280 IceQ X2 OC (H280QMC3G2M)

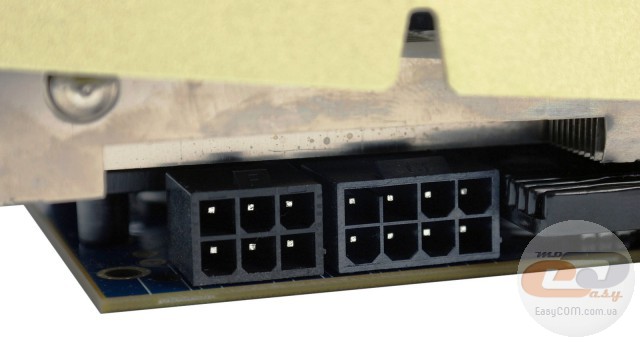

Живлення новинки забезпечується за допомогою слоту PCI Express 3.0 х16 і двох додаткових роз’ємів (1 х 6-контактний і 1 х 8-контактний), розташованих на правій стороні відеокарти. При цьому близьке сусідство з радіатором дещо ускладнює підключення та відключення кабелів живлення.

HIS R9 280 IceQ X2 OC (H280QMC3G2M)

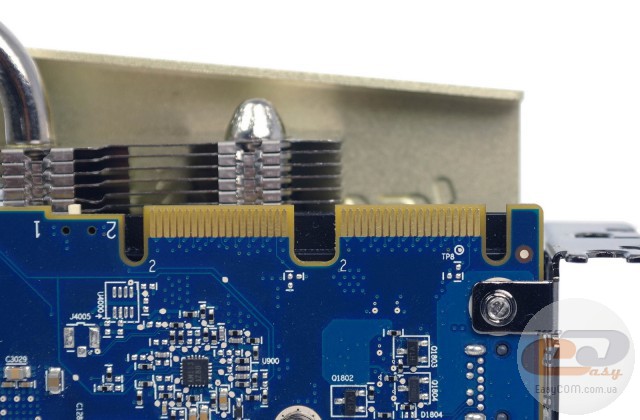

Для реалізації технології AMD CrossFireX модель HIS R9 280 IceQ X² OC має два конектори для встановлення відповідних містків, які дозволяють поєднувати до чотирьох відеокарт для спільних розрахунків графічних ефектів.

HIS R9 280 IceQ X2 OC (H280QMC3G2M)

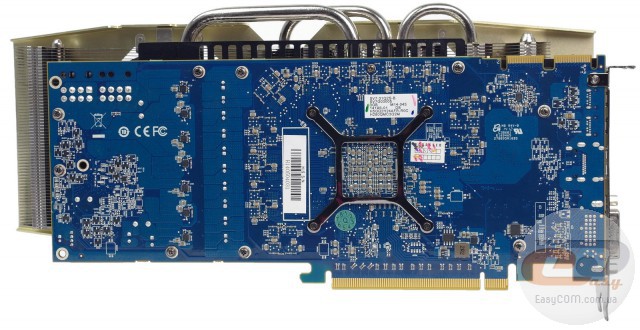

Оскільки всі чіпи пам'яті та ШІМ-контролер знаходяться на лицьовій стороні друкованої плати, то на звороті виділити можна хіба що невелику опорну пластину системи охолодження, деякі електричні компоненти, а також наклейки зі службовою інформацією.

HIS R9 280 IceQ X2 OC (H280QMC3G2M)

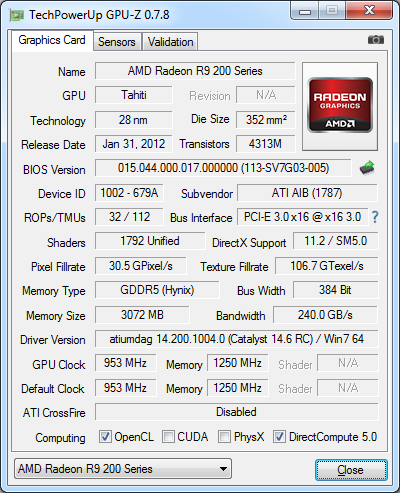

В основі HIS H280QMC3G2M лежить графічний чіп AMD Radeon R9 280 (Tahiti PRO), який визначається утилітою GPU-Z версії 0.7.8 як «Tahiti». Він виготовлений за нормами 28-нм техпроцесу та складається з 1792-х універсальних шейдерних конвеєрів, 32-х блоків растеризації і 112-ти текстурних блоків. Як ми вже згадували, частоти графічного ядра були підвищені щодо рекомендацій компанії AMD і становлять 847 / 953 МГц.

HIS R9 280 IceQ X2 OC (H280QMC3G2M)

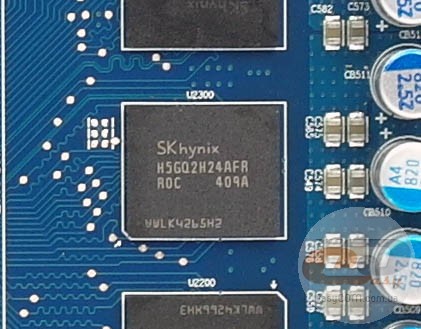

Пам'ять новинки, загальним обсягом 3 ГБ, набрана за допомогою 12-и чіпів компанії SK Hynix ємністю 256 МБ кожний. Судячи з маркування (H5GQ2H24AFR-ROC) і документації, їхня номінальна частота рівна 6 ГГц, хоча в нашому випадку вона була знижена до 5 ГГц. Це дозволяє сподіватися на хороший розгінний потенціал використовуваних мікросхем. Обмін даними між графічним ядром і пам'яттю здійснюється через 384-бітну шину, яка здатна пропускати 240 ГБ інформації за секунду.

Система охолодження

HIS R9 280 IceQ X2 OC (H280QMC3G2M)

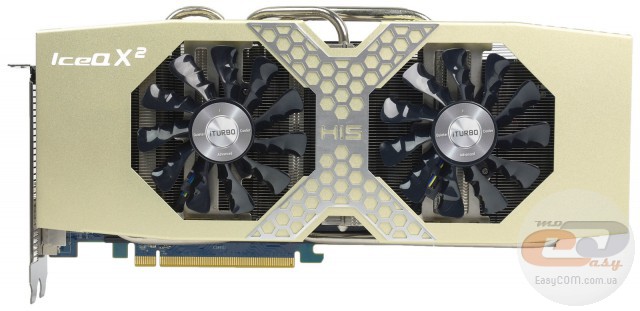

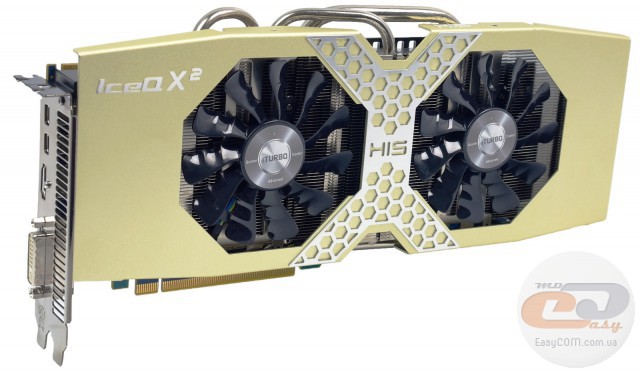

Як видно з назви графічного адаптера (HIS R9 280 IceQ X² OC), для його охолодження застосовується фірмовий кулер IceQ X². Відеокарта зі встановленою СО займає два слоти розширення та має загальну довжину 297 мм згідно з офіційним сайтом компанії HIS (312 мм згідно з вимірами в нашій тестовій лабораторії).

HIS R9 280 IceQ X2 OC (H280QMC3G2M)

HIS R9 280 IceQ X2 OC (H280QMC3G2M)

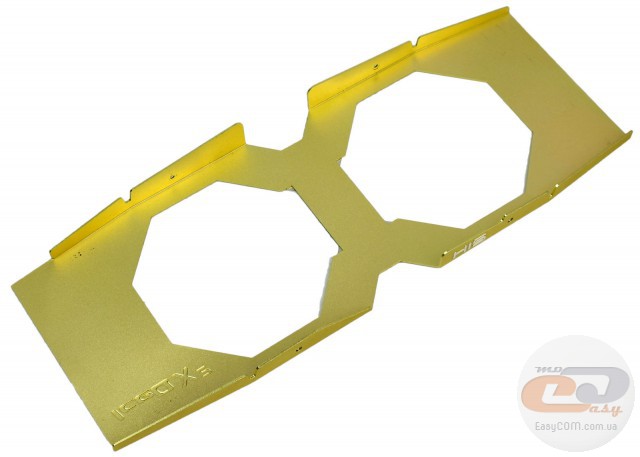

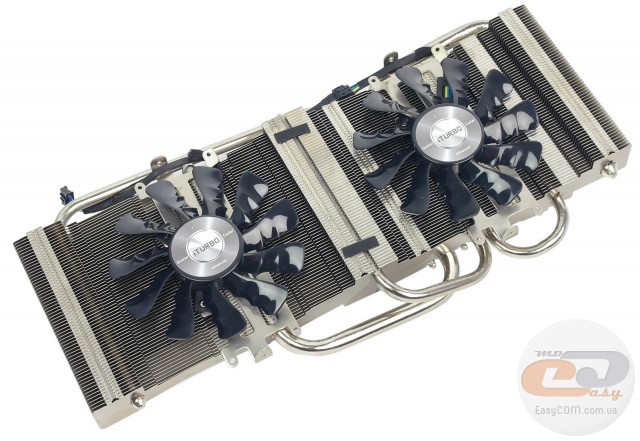

Сам охолоджувач складається з масивного радіатора, у конструкції якого застосовується 61 алюмінієва нікельована пластина, двох вентиляторів з діаметром крильчатки 86 мм, а також металевого кожуха, який накриває всю конструкцію зверху.

HIS R9 280 IceQ X2 OC (H280QMC3G2M)

Для більш рівномірного розподілу тепла по всій площі радіатора використовуються п'ять мідних теплових трубок: три діаметром 6 мм, а дві інші – 8 мм. Вони покриті шаром нікелю, який служить для запобігання процесу окиснення міді при експлуатації та подальшого падіння ефективності теплообміну.

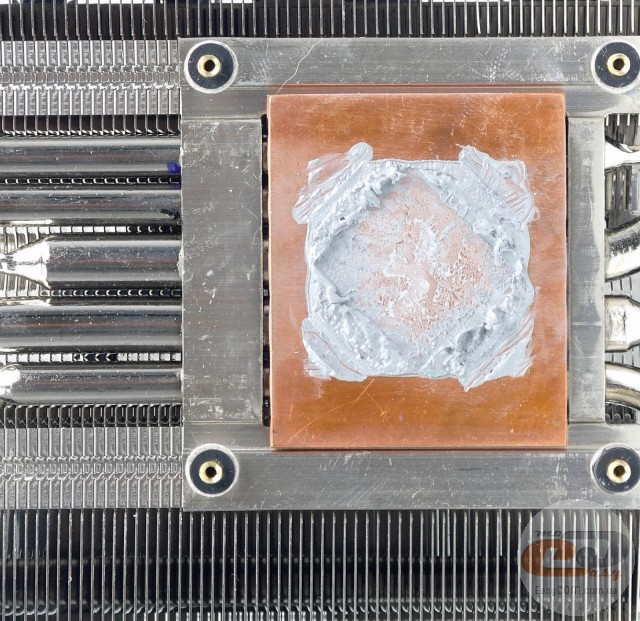

Із графічним процесором мідна основа системи охолодження контактує через невеликий шар термопасти.

HIS R9 280 IceQ X2 OC (H280QMC3G2M)

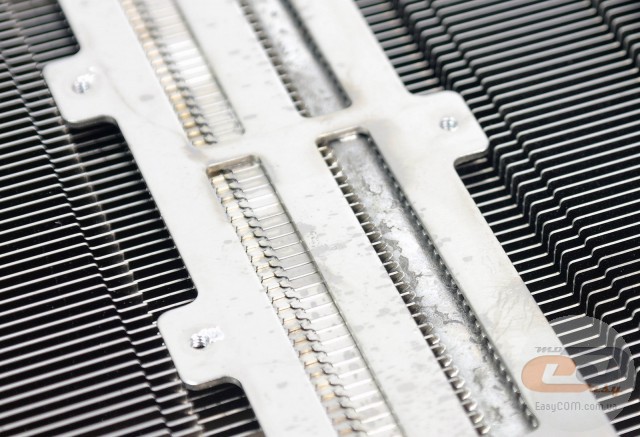

Для підвищення ефективності роботи кулера контакт теплових трубок з ребрами радіатора поліпшений за допомогою припою.

HIS R9 280 IceQ X2 OC (H280QMC3G2M)

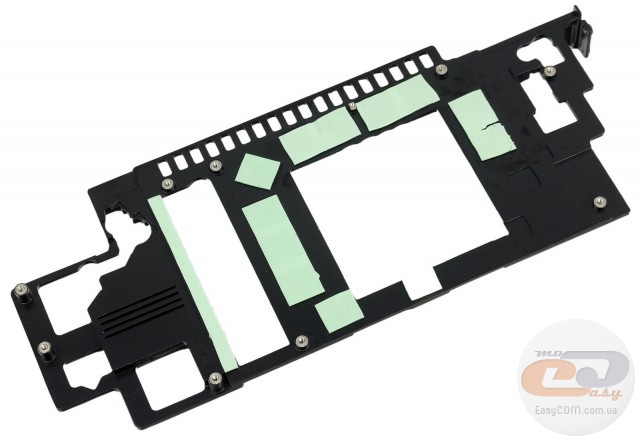

Чіпи відеопам'яті та польові транзистори додатково охолоджуються за допомогою окремого низькопрофільного радіатора, на який нанесений термоінтерфейс.

HIS R9 280 IceQ X2 OC (H280QMC3G2M)

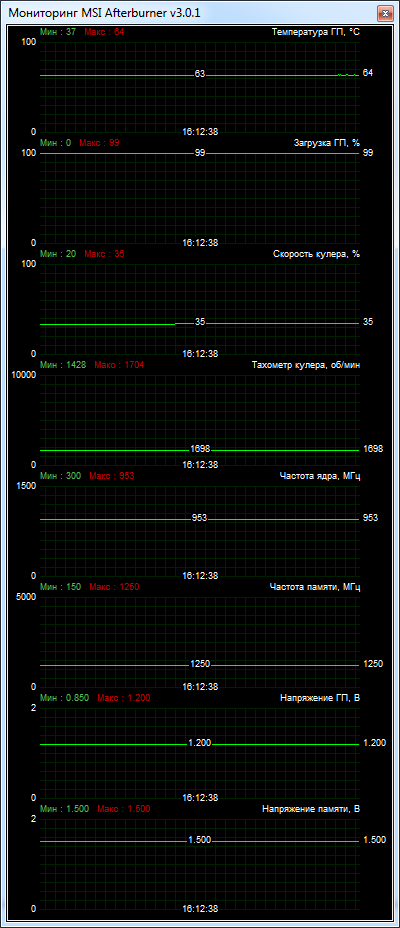

При автоматичному регулюванні швидкості обертання вентиляторів, у режимі максимального навантаження, графічне ядро нагрілося до 64 градусів, а кулер, судячи з показів моніторингу, працював при цьому всього на 35% від своєї максимальної потужності. Суб'єктивно рівень шуму можна охарактеризувати як «тихий».

HIS R9 280 IceQ X2 OC (H280QMC3G2M)

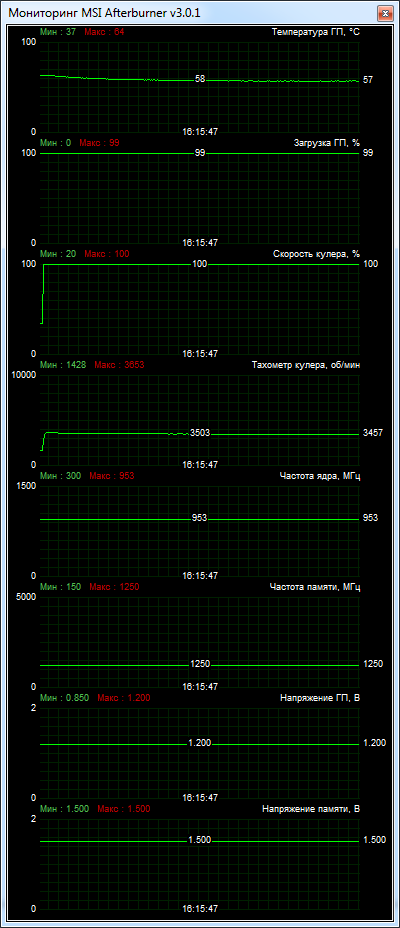

Після примусового збільшення швидкості обертання вентиляторів до максимального рівня, температура GPU опустилася до 57 градусів. Створюваний рівень шуму можна охарактеризувати як «трохи вищий за середній». За традицією відзначимо, що подібний режим роботи СО буде затребуваний тільки у випадку ручного розгону, тому при повсякденному використанні ви не зіштовхнетеся з високим рівнем шуму.

HIS R9 280 IceQ X2 OC (H280QMC3G2M)

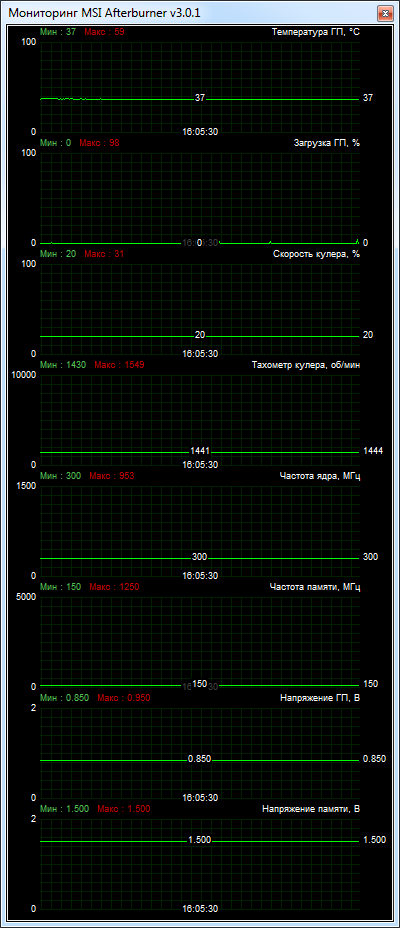

При відсутності навантаження частоти роботи графічного ядра та пам'яті автоматично знижуються, дозволяючи знизити їхнє енергоспоживання і тепловиділення. У такому режимі температура GPU не перевищувала 37 градусів, а рівень створюваного шуму був досить низьким.
