Огляд і тестування відеокарти HIS R9 270 iPower IceQ X2 Boost Clock 2GB GDDR5 PCI-E DLDVI-I/HDMI/2xMini DP (H270QM2G2M)

Продовжуємо знайомство із продукцією компанії Hightech Information System Limited (HIS), яка спеціалізується на випуску відеокарт на основі графічних процесорів компанії AMD. У даному матеріалі буде розглянута новинка − HIS R9 270 iPower IceQ X² Boost Clock 2GB GDDR5 PCI-E DLDVI-I/HDMI/2xMini DP на основі популярного графічного ядра AMD Radeon R9 270. Навіть після появи енергоефективної мікроархітектури NVIDIA Maxwell і відеокарт серії NVIDIA GeForce GTX 750 Ti, дані рішення усе ще виглядають досить перспективно за рахунок хорошої продуктивності. А у випадку нового графічного прискорювача від компанії HIS немаловажливу роль відіграє й доповнення у вигляді тихої й ефективної фірмової системи охолодження IceQ X².

HIS R9 270 iPower IceQ X2 Boost Clock (H270QM2G2M)

У зв'язку з тим, що новинка має досить довгу назву, для зручності ми будемо використовувати скорочені варіанти: HIS R9 270 iPower IceQ X² Boost Clock або HIS H270QM2G2M.

Специфікація:

Модель

HIS R9 270 iPower IceQ X² Boost Clock 2GB GDDR5 PCI-E DLDVI-I/HDMI/2xMini DP (H270QM2G2M)

Графічне ядро

AMD Radeon R9 270 (Curacao PRO)

Кількість універсальних шейдерних процесорів

1280

Підтримка технологій та API

DirectX 11.2, DirectCompute 11, OpenGL 4.3, OpenCL 1.2, AMD Eyefinity, AMD CrossFireX, AMD HD3D, AMD PowerPlay, AMD PowerTune, AMD Eyespeed, AMD ZeroCore, AMD Mantle

Номінальна / динамічна частота ядра, МГц

900 / 925

Номінальна частота пам'яті (ефективна), МГц

1400 (5600)

Обсяг пам'яті, ГБ

2

Тип пам'яті

GDDR5

Ширина шини пам'яті, біт

256

Тип внутрішнього інтерфейсу

PCI Express 3.0 x16

Максимальна роздільна здатність

Цифрова - до 4096 x 2160

Аналогова - до 2048 x 1536

Інтерфейси виведення зображення

2 x Mini DisplayPort

1 x HDMI

1 x DVI-I

Мінімальна потужність блока живлення, Вт

500

Розміри з офіційного сайту (згідно з вимірами у нашій тестовій лабораторії), мм

224 х 126 x 37 (224 x 112)

Драйвери

Свіжі драйвери можна завантажити із сайту компанії HIS або сайту виробника GPU

Сайт виробника

Hightech Information System Limited

Виходячи з таблиці специфікації, можна зробити висновок, що максимальна частота графічного ядра (925 МГц) повністю відповідає рекомендаціям виробника, а який-небудь заводський розгін у цьому випадку не застосовується.

Упаковка та комплект поставки

HIS R9 270 iPower IceQ X2 Boost Clock (H270QM2G2M)

Відеокарта постачається в барвистій картонній упаковці, в оформленні якої відразу ж упізнається стиль компанії HIS. На лицьовій стороні зображений логотип фірмової системи охолодження IceQ X². Також тут відзначено, що вона працює тихіше й ефективніше референтної СО.

Знизу зазначені: присутність у комплекті фірмової утиліти для розгону та моніторингу − iTurbo, наявність 2 ГБ пам'яті GDDR5 і підтримка роздільної здатності виведення зображення 4K Ultra HD.

HIS R9 270 iPower IceQ X2 Boost Clock (H270QM2G2M)

На звороті упаковки нас традиційно чекає список підтримуваних технологій, портів, а також ключових переваг адаптера HIS H270QM2G2M:

  • використовуються надійні твердотільні конденсатори зі збільшеним терміном служби, завдяки яким новинка здатна працювати під навантаженням у режимі 24/7;
  • система охолодження обладнана двома вентиляторами з діаметром лопатей 75 мм, які створюють потужний потік повітря для обдування GPU;
  • ШІМ-контролер підтримує активне перемикання фаз для динамічного зниження енергоспоживання при низькому навантаженні або в режимі простою.

HIS R9 270 iPower IceQ X2 Boost Clock (H270QM2G2M)

На бічній грані упаковки зазначений список системних вимог, яких радить дотримуватися виробник графічного прискорювача. Згідно з ними, потужність блока живлення повинна бути не нижчою 500 Вт. Також рекомендується наявність мінімум 4 ГБ встановленої оперативної пам'яті.

HIS R9 270 iPower IceQ X2 Boost Clock (H270QM2G2M)

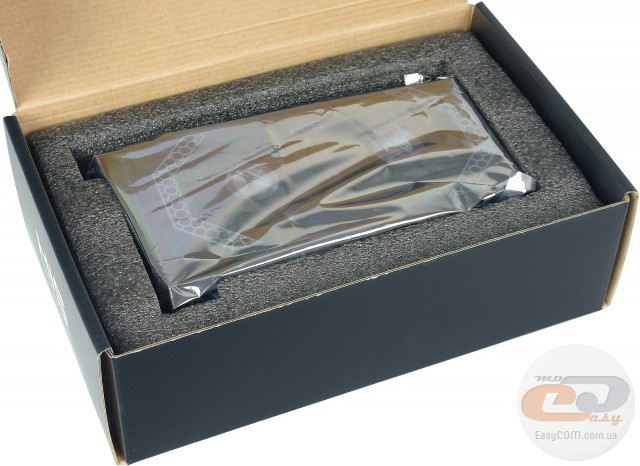

Усередині коробки відеокарта надійно зафіксована за допомогою спеціальної форми й антистатичного пакета. Судячи із зовнішнього вигляду даної конструкції, які-небудь пошкодження пристрою при транспортуванні виключені.

HIS R9 270 iPower IceQ X2 Boost Clock (H270QM2G2M)

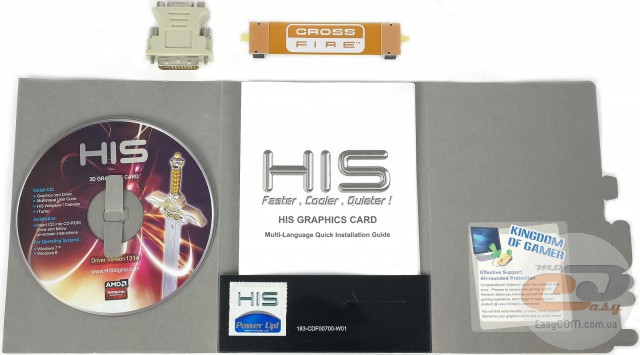

У комплект поставки HIS R9 270 iPower IceQ X² Boost Clock входять:

  • адаптер Dual-link DVI-I ↔ D-Sub;
  • місток AMD CrossFireX;
  • наклейка на корпус комп'ютера;
  • диск із драйверами та програмним забезпеченням;
  • короткий посібник користувача.

В даному наборі присутнє практично все, що може знадобитися при складанні комп'ютера. Тут є місток AMD CrossFireX для створення ігрової конфігурації з двох відеокарт, а також адаптер Dual-link DVI-I ↔ D-Sub для підключення аналогового монітора. Єдиним аксесуаром, який, можливо, доведеться придбати додатково, є перехідник для 6-контактного роз’єму PCIe. Він буде необхідний тільки в тому випадку, якщо його не виявиться у вашому блоці живлення.

HIS R9 270 iPower IceQ X2 Boost Clock (H270QM2G2M)

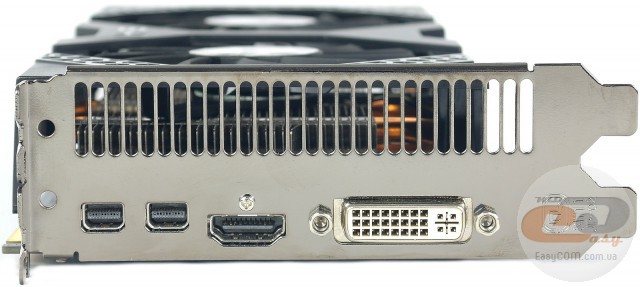

Для виведення зображення використовується оригінальний набір інтерфейсів:

  • 2 х Mini DisplayPort;
  • 1 х HDMI;
  • 1 х Dual-link DVI-I.

Така конфігурація дозволить без проблем підключити практично будь-який сучасний монітор або телевізор, особливо враховуючи комплектний адаптер з роз’ємом D-Sub. Також можливе одночасне підключення до шести моніторів, але для цього доведеться окремо купувати перехідники для конекторів Mini DisplayPort.

Підтримуються наступні роздільні здатності:

  • цифрова - до 4096 x 2160;
  • аналогова - до 2048 x 1536.

Зовнішній вигляд і елементна база

HIS R9 270 iPower IceQ X2 Boost Clock (H270QM2G2M)

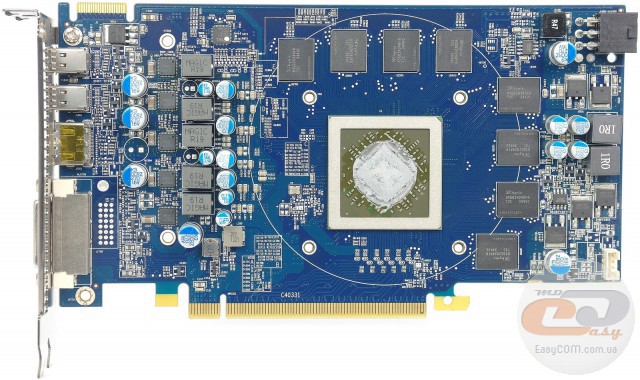

Відеокарта HIS H270QM2G2M виконана на текстоліті синього кольору. Сама друкована плата є досить компактною, а її висота становить 112 мм. Графічний чіп обладнаний захисною рамкою, яка покликана запобігти його пошкодженням (подряпини, відколи) при демонтажі та встановленні системи охолодження.

HIS R9 270 iPower IceQ X2 Boost Clock (H270QM2G2M)

HIS R9 270 iPower IceQ X2 Boost Clock (H270QM2G2M)

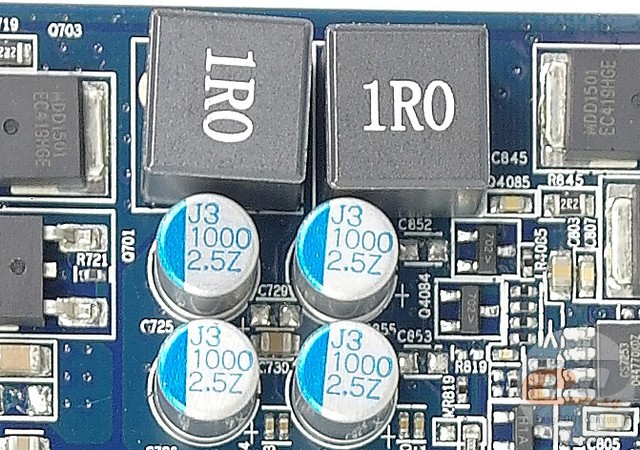

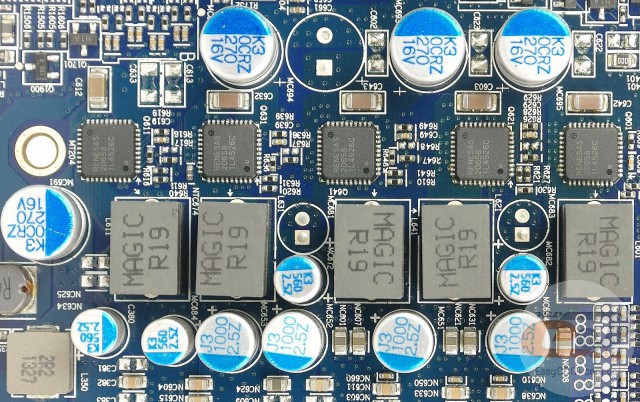

Новинка обладнана посиленою семифазною підсистемою живлення (п'ять фаз для GPU і по одній для PLL і чіпів пам'яті), що на одну фазу в колі живлення GPU більше, ніж в еталонному варіанті. При цьому використовуються якісні мікросхеми RENESAS 20658 з дизайном Dr.MOS, які розраховані на роботу при температурі до 97°C. Також тут встановлені надійні твердотільні конденсатори, спроектовані для роботи при підвищеному навантаженні.

HIS R9 270 iPower IceQ X2 Boost Clock (H270QM2G2M)

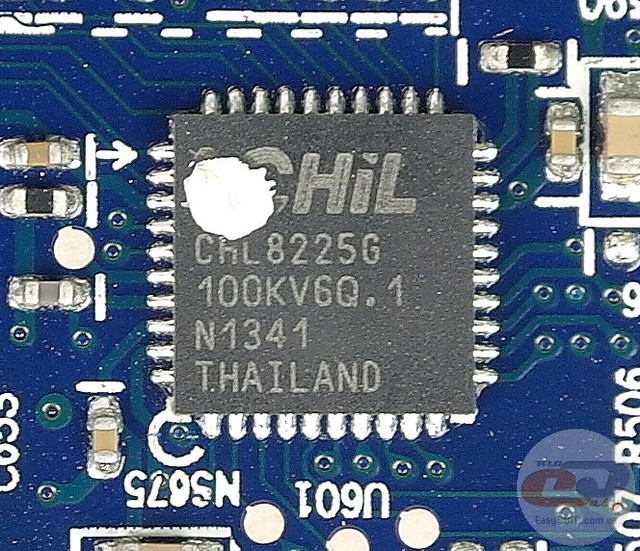

Контролером виступає мікросхема CHiL CHL8225G. Як уже згадувалося вище, вона здатна динамічно відключати незадіяні фази, тим самим сприяючи економії електроенергії.

HIS R9 270 iPower IceQ X2 Boost Clock (H270QM2G2M)

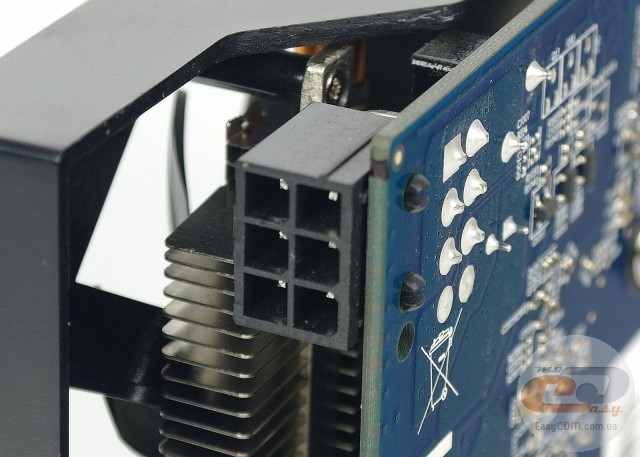

Крім слоту PCI Express 3.0 x16, для живлення також використовується один 6-контактний роз’єм PCIe. Слід зазначити, що пластиковий кожух системи охолодження дещо ускладнює підключення та від'єднання даного конектора.

HIS R9 270 iPower IceQ X2 Boost Clock (H270QM2G2M)

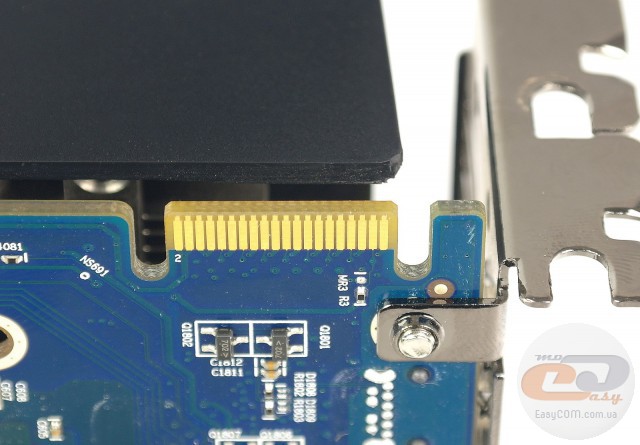

Для об'єднання двох відеокарт за допомогою технології AMD CrossFireX присутній роз’єм для відповідного містка, який розташований поряд із інтерфейсною панеллю. Завдяки об'єднанню обчислювальних можливостей графічних прискорювачів у сумісних іграх можна досягнути істотного приросту продуктивності.

HIS R9 270 iPower IceQ X2 Boost Clock (H270QM2G2M)

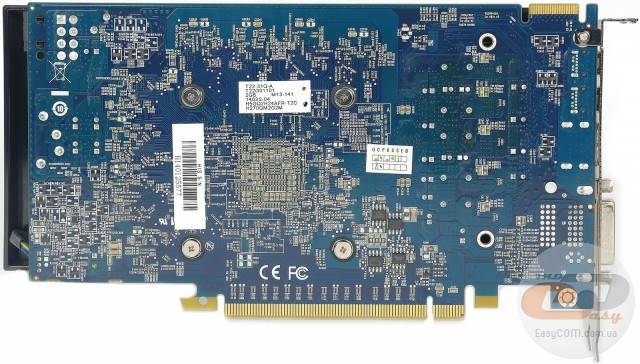

Виробник не став виносити яких-небудь важливих функціональних елементів на зворотну сторону друкованої плати, тому тут можна побачити тільки чотири гвинти, якими кріпиться система охолодження, і кілька наклейок з технічною інформацією.

HIS R9 270 iPower IceQ X2 Boost Clock (H270QM2G2M)

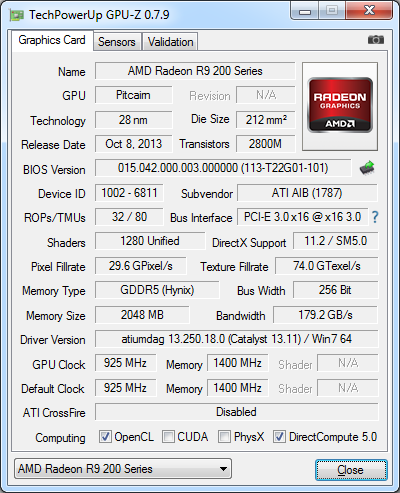

Відеокарта HIS R9 270 iPower IceQ X² Boost Clock основана на графічному чіпі AMD Curacao PRO, який виконаний за 28-нм техпроцесом. До його складу входять 1280 універсальних шейдерних конвеєрів, 80 текстурних блоків і 32 блоки растеризації. Графічне ядро працює на номінальній частоті 900 МГц, яка динамічно підвищується до 925 МГц, що повністю відповідає еталонній схемі функціонування.

HIS R9 270 iPower IceQ X2 Boost Clock (H270QM2G2M)

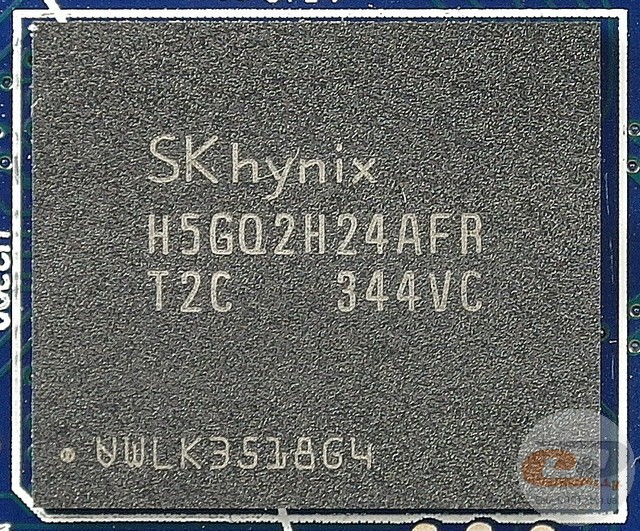

Новинка обладнана 2 ГБ графічної пам'яті GRRD5, набраної за допомогою 8-ми чіпів SK Hynix H5GQ2H24AFR ємністю 256 МБ кожний. Вони працюють на ефективній частоті 5600 МГц, а обмін даними із графічним чіпом здійснюється по 256-бітній шині, пропускна здатність якої становить 179,2 ГБ/с.

Система охолодження

HIS R9 270 iPower IceQ X2 Boost Clock (H270QM2G2M)

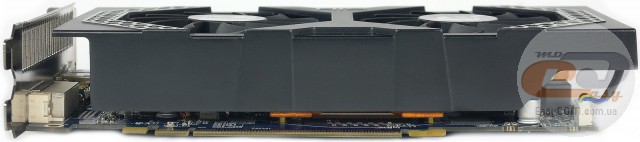

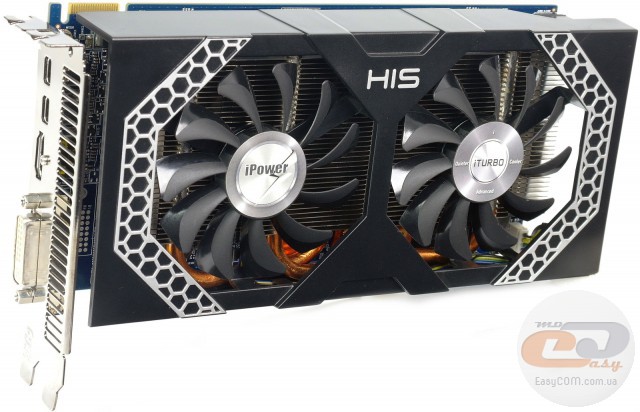

Графічний прискорювач укомплектований фірмовою двохслотовою системою охолодження IceQ X², яка має довжину 224 мм і висоту 112 мм (згідно з вимірами у нашій тестовій лабораторії). Зверху вона накрита захисним пластиковим кожухом. Судячи з його конструкції, частину гарячого повітря, що розсіюється вентиляторами, потраплятиме усередину корпусу комп'ютера, тим самим дещо впливаючи на температуру інших компонентів системи.

HIS R9 270 iPower IceQ X2 Boost Clock (H270QM2G2M)

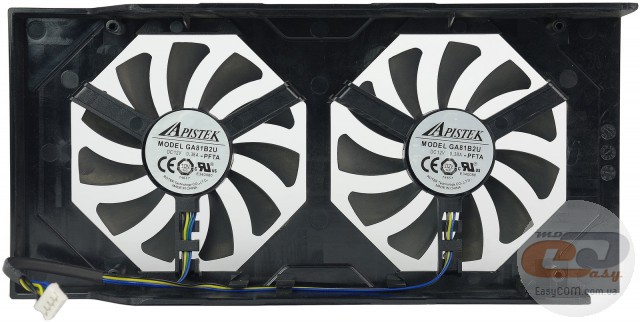

Функції обдування виконують дві вертушки Apistek GA81B2U з діаметром лопатей 75 мм. За заявою виробника, вони мають досить тривалий термін служби (аж до 50 000 годин).

HIS R9 270 iPower IceQ X2 Boost Clock (H270QM2G2M)

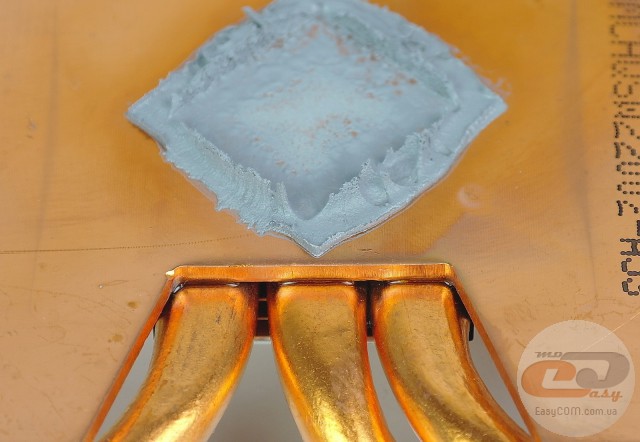

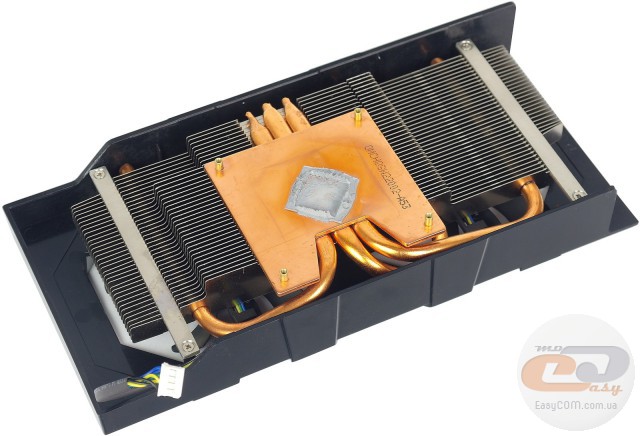

Для розсіювання тепла використовується радіатор, набраний з 34 нікельованих алюмінієвих пластин. Відведення тепла здійснюється досить великою мідною пластиною (62 х 62 мм), яка контактує із графічним процесором через тонкий шар термопасти, і трьома 6-мм мідними тепловими трубками.

HIS R9 270 iPower IceQ X2 Boost Clock (H270QM2G2M)

HIS R9 270 iPower IceQ X2 Boost Clock (H270QM2G2M)

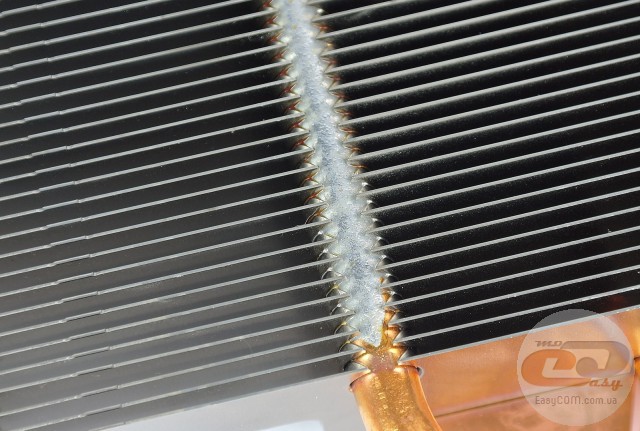

Самі теплові трубки не покриті шаром нікелю, тому їх теплопровідні властивості можуть погіршитися в процесі експлуатації в результаті окиснення. З іншого боку, вони надійно припаяні до ребер радіатора й приклеєні термоклеєм до мідної основи, що повинно підвищити ефективність роботи всієї системи в цілому.

HIS R9 270 iPower IceQ X2 Boost Clock (H270QM2G2M)

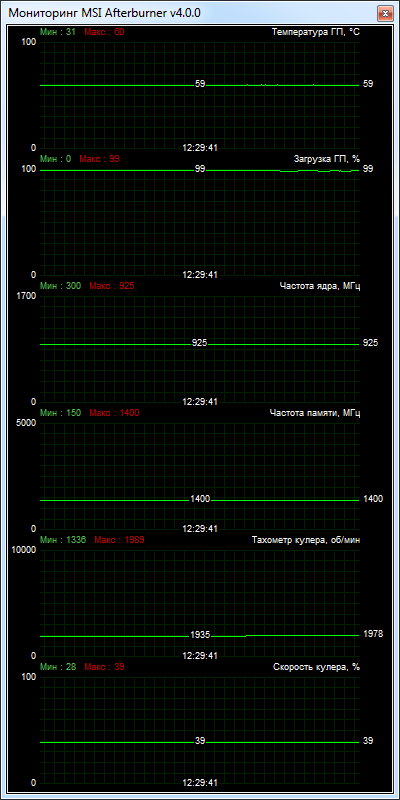

У режимі автоматичного регулювання швидкості обертання вентиляторів, при максимальному навантаженні, графічне ядро нагрілося до 59°С. Вертушки при цьому оберталися всього на 39% (1978 об/хв) від своєї максимальної потужності й працювали досить тихо, створюючи лише невелике тло.

HIS R9 270 iPower IceQ X2 Boost Clock (H270QM2G2M)

Після примусового встановлення швидкості обертання вентиляторів на максимум (3859 об/хв), температура GPU опустилася до 49°С. При цьому шум піднявся до рівня «вищий за середній», і він став некомфортним для тривалої роботи. У цілому даний режим буде корисний тільки при проведенні оверклокерських експериментів.

HIS R9 270 iPower IceQ X2 Boost Clock (H270QM2G2M)

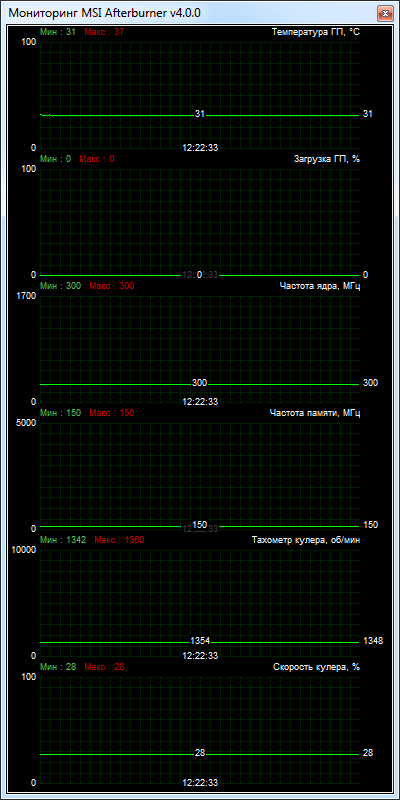

Після переходу в режим простою частота роботи графічного процесора автоматично знизилася до 300 МГц, а температура – до 31°С. Шум від роботи пропелерів при швидкості обертання 1354 об/хв був практично нерозрізнений на тлі інших компонентів.
