Огляд і тестування відеокарти HIS Radeon R5 230 Silence 2GB DDR3 PCI-E DLDVI-D/HDMI/VGA (H230H2G)

14-05-2015

Графічний прискорювач, який буде розглянутий у даному матеріалі, належить до окремої категорії відеокарт. Вони з самого початку покликані бути непомітними під час роботи (пасивний кулер, компактні розміри, різноманітні зовнішні інтерфейси) і сумісними навіть із невеликими комп'ютерними корпусами. Зручність складання системи досягається за рахунок низькопрофільного дизайну друкованої плати та додаткових аксесуарів у комплекті поставки. Самі ж вони призначені не стільки для ігор, скільки для роботи, наприклад, для мультимедійних розваг або обробки графіки в офісних ПК.

HIS R5 230 Silence 2GB DDR3 PCI-E DLDVI-D/HDMI/VGA (H230H2G)

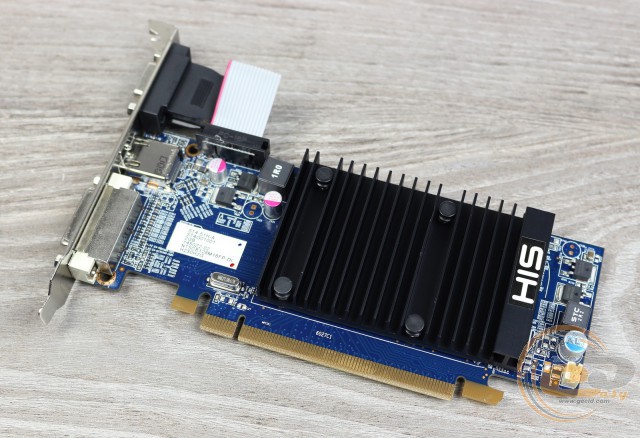

Однією з таких відеокарт є модель HIS R5 230 Silence 2GB DDR3 PCI-E DLDVI-D/HDMI/VGA, з якою ми і познайомимося. Для зручності, у рамках даного огляду будемо використовувати скорочені її найменування: HIS R5 230 Silence 2GB DDR3 або HIS H230H2G.

Специфікація:

Модель

HIS R5 230 Silence 2GB DDR3 PCI-E DLDVI-D/HDMI/VGA (H230H2G)

Графічне ядро

AMD Radeon R5 230 (Caicos)

Кількість універсальних шейдерних процесорів

160

Підтримка технологій і API

DirectX 11, AMD Eyefinity, AMD App Acceleration, AMD HD3D, AMD HD Media Acceleration, AMD CrossFireX (на програмному рівні), AMD PowerPlay

Номінальна частота графічного ядра, МГц

625

Номінальна частота пам'яті (ефективна), МГц

500 (1000)

Обсяг пам'яті, ГБ

2

Тип пам'яті

GDDR3

Ширина шини пам'яті, біт

64

Тип внутрішнього інтерфейсу

PCI Express 2.1 x16

Максимальна роздільна здатність

Аналогова − до 2048 x 1536

Цифрова − до 2560 x 1600

Інтерфейси виведення зображення

1 x Dual-Link DVI-D

1 х HDMI

1 х D-Sub

Мінімальна потужність блока живлення, Вт

400

Розміри (згідно з вимірами в нашій тестовій лабораторії), мм

180 х 120 х 20 (183 x 70)

Драйвери

Свіжі драйвери можна завантажити із сайту компанії HIS або сайту виробника GPU

Сайт виробника

HIS

Упаковка та комплектація

HIS R5 230 Silence 2GB DDR3 PCI-E DLDVI-D/HDMI/VGA (H230H2G)

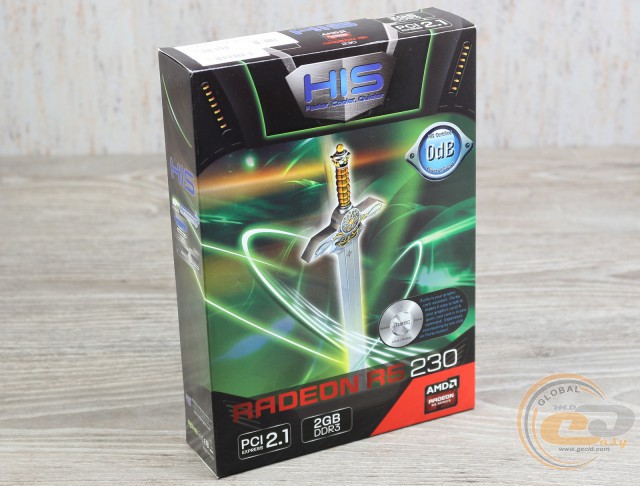

Упаковка відеокарти HIS H230H2G виконана з картону й оформлена досить барвисто. Її лицьову сторону прикрашає зображення знаменитого меча Екскалібур. Крім цього, тут розташований логотип виробника й позначка про те, що використовується повністю безшумна система охолодження. Знизу позначений внутрішній інтерфейс (PCI Express 2.1 x16) і конфігурація підсистеми відеопам'яті (2 ГБ GDDR3).

HIS R5 230 Silence 2GB DDR3 PCI-E DLDVI-D/HDMI/VGA (H230H2G)

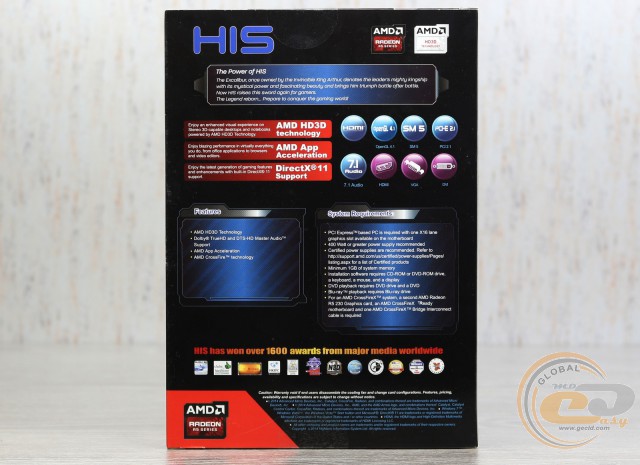

На звороті коробки перераховані системні вимоги, якими повинен володіти комп'ютер користувача для оптимальної роботи всієї конфігурації. Згідно з ними, потужність блока живлення повинна бути не нижчою 400 Вт, а обсяг оперативної пам'яті становити мінімум 1 ГБ.

HIS R5 230 Silence 2GB DDR3 PCI-E DLDVI-D/HDMI/VGA (H230H2G)

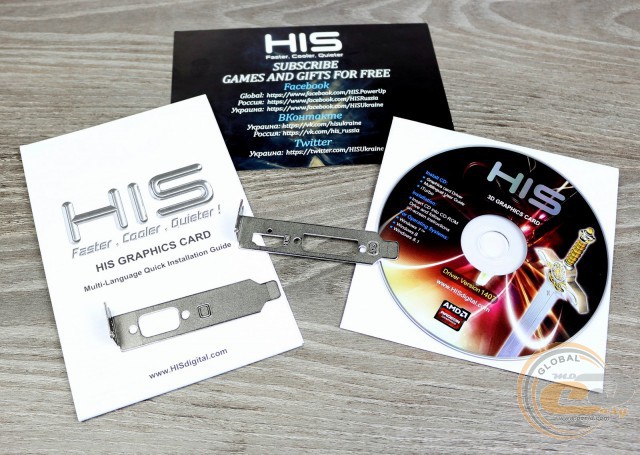

Комплект поставки HIS Radeon R5 230 Silence 2GB DDR3 складається з:

  • диска із програмним забезпеченням і драйверами;
  • двох додаткових заглушок інтерфейсної панелі;
  • короткого посібника користувача.

В даний набір входять усі найнеобхідніші аксесуари для встановлення відеокарти в малогабаритний комп'ютер. У додаткових адаптерах немає необхідності, оскільки модель не вимагає приєднання зовнішнього живлення й обладнана універсальним набором відеовиходів.

HIS R5 230 Silence 2GB DDR3 PCI-E DLDVI-D/HDMI/VGA (H230H2G)

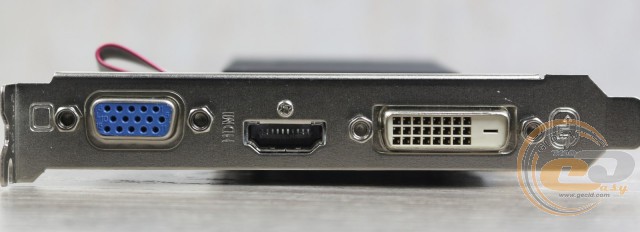

На інтерфейсній панелі розташовані наступні конектори:

  • 1 x D-Sub;
  • 1 х HDMI;
  • 1 х Dual-Link DVI-D.

Даний набір роз’ємів дасть можливість легко підключити практично будь-який сучасний монітор, обладнаний аналоговим (D-Sub) або цифровим конектором (HDMI, DVI-D), без необхідності купувати додаткові адаптери. Ще однією особливістю є те, що роз’єм D-Sub підключений за допомогою гнучкого шлейфа й може бути від’єднаний для зменшення розмірів відеоприскорювача або перенесений на сусідній слот розширення завдяки змінним інтерфейсним заглушкам.

Підтримуються наступні роздільні здатності:

  • цифрова − до 2560 x 1600;
  • аналогова − до 2048 x 1536.

Зовнішній вигляд і елементна база

HIS R5 230 Silence 2GB DDR3 PCI-E DLDVI-D/HDMI/VGA (H230H2G)

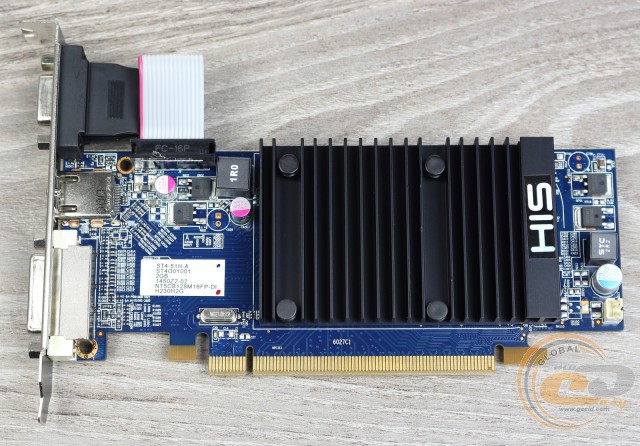

Графічний прискорювач HIS H230H2G виконаний на низькопрофільній друкованій платі синього кольору, висота якої становить 70 мм. У нижній її частині присутній роз’єм PCI Express x16.

HIS R5 230 Silence 2GB DDR3 PCI-E DLDVI-D/HDMI/VGA (H230H2G)

HIS R5 230 Silence 2GB DDR3 PCI-E DLDVI-D/HDMI/VGA (H230H2G)

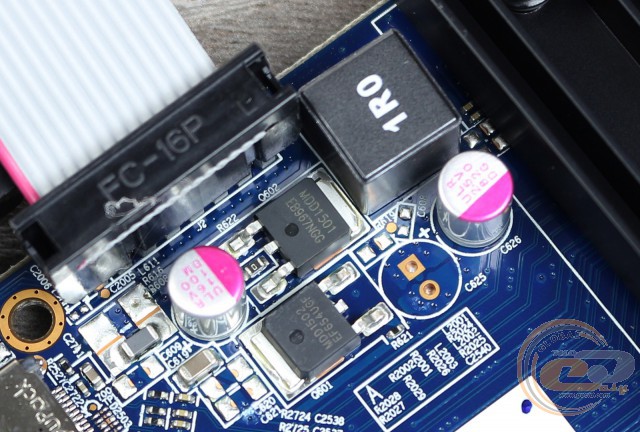

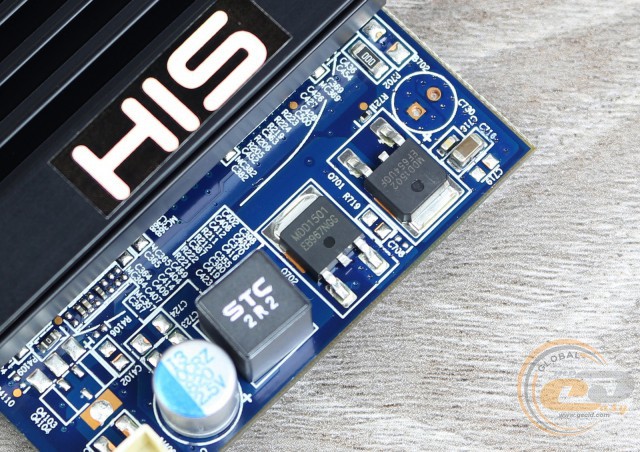

Підсистема живлення відеокарти реалізована за двофазною схемою: одна фаза для графічного процесора і ще одна (у хвостовій частині) для чіпів пам'яті.

HIS R5 230 Silence 2GB DDR3 PCI-E DLDVI-D/HDMI/VGA (H230H2G)

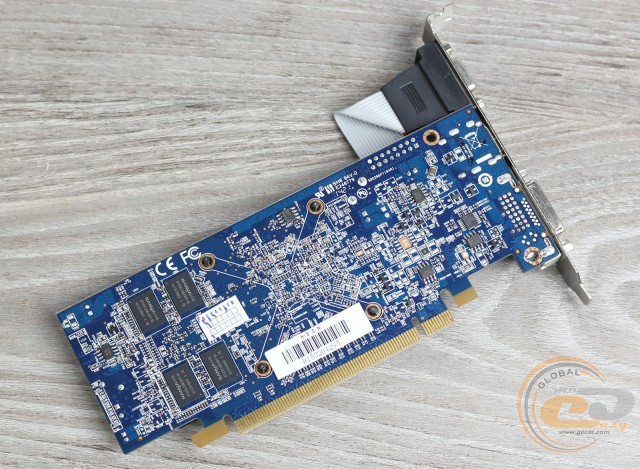

На зворотну сторону текстоліту винесені чотири з восьми чіпів пам'яті та кілька елементів підсистеми живлення. Адаптер не обладнаний додатковими конекторами живлення PCIe, оскільки для роботи достатньо можливостей слоту PCI Express x16. Також відсутній конектор для містка AMD CrossFireX, адже дана технологія реалізована на програмному рівні.

HIS R5 230 Silence 2GB DDR3 PCI-E DLDVI-D/HDMI/VGA (H230H2G)

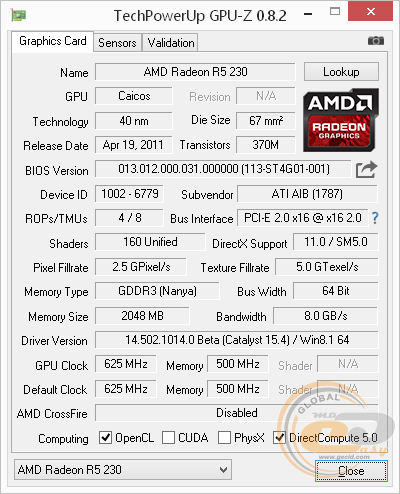

Модель HIS H230H2G основана на графічному чіпі AMD Caicos (AMD Radeon R5 230), виконаному за 40-нм техпроцесом. До його складу входять 160 універсальних шейдерних конвеєрів, 8 текстурних блоків і 4 блоки растеризації. При максимальному навантаженні GPU працює на частоті 625 МГц.

HIS R5 230 Silence 2GB DDR3 PCI-E DLDVI-D/HDMI/VGA (H230H2G)

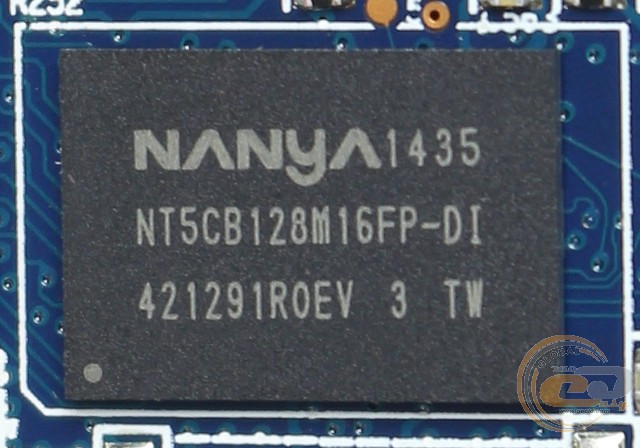

На борту графічного прискорювача є 2 ГБ відеопам'яті стандарту GDDR3, набраної за допомогою восьми чіпів Nanya NT5CB128M16FP-DI ємністю 2 Гбіт кожний. Пам'ять працює на ефективній частоті 1000 МГц, а обмін даними з GPU здійснюється через 64-бітну шину із пропускною здатністю 8 ГБ/с.

Система охолодження

HIS R5 230 Silence 2GB DDR3 PCI-E DLDVI-D/HDMI/VGA (H230H2G)

HIS R5 230 Silence 2GB DDR3 PCI-E DLDVI-D/HDMI/VGA (H230H2G)

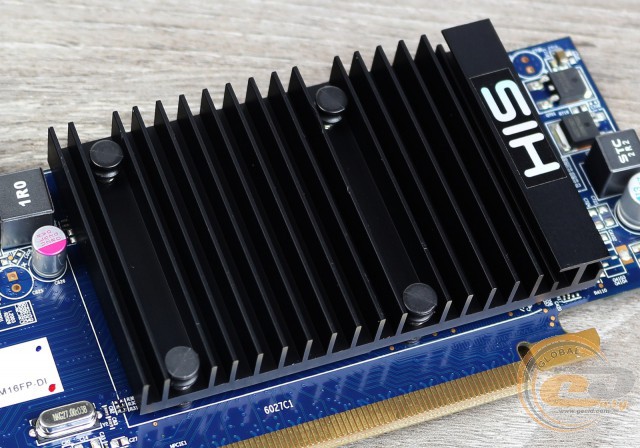

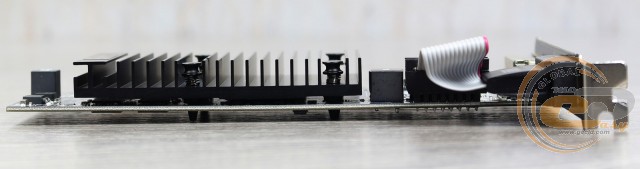

Охолодження ключових елементів рішення HIS R5 230 Silence 2GB DDR3 PCI-E DLDVI-D/HDMI/VGA (H230H2G) покладене на простий алюмінієвий радіатор з невеликим оребренням, який повністю пофарбований у чорний колір. Довжина графічного прискорювача разом зі встановленою СО становить 183 мм, а висота – 70 мм.

HIS R5 230 Silence 2GB DDR3 PCI-E DLDVI-D/HDMI/VGA (H230H2G)

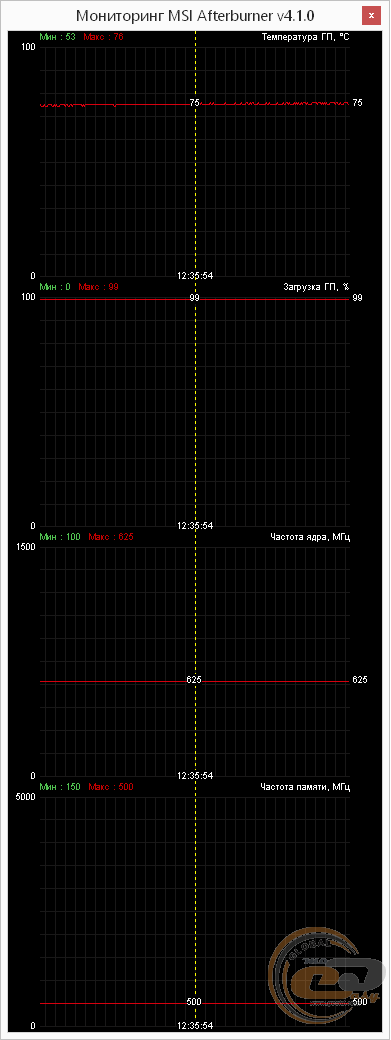

Зняття показів датчиків при виконанні стрес-тестів здійснювалося програмою MSI Afterburner. У номінальному режимі, при максимальному навантаженні, температура GPU знаходилася на рівні 75°С. Такий показник хоч і є досить високим, але потрібно враховувати, що відеокарта не обладнана активним обдуванням і працює абсолютно тихо в будь-якому режимі. При повсякденному ж використанні (веб-серфінг, перегляд відео та робота з документами) температура ядра буде значно нижча.

HIS R5 230 Silence 2GB DDR3 PCI-E DLDVI-D/HDMI/VGA (H230H2G)

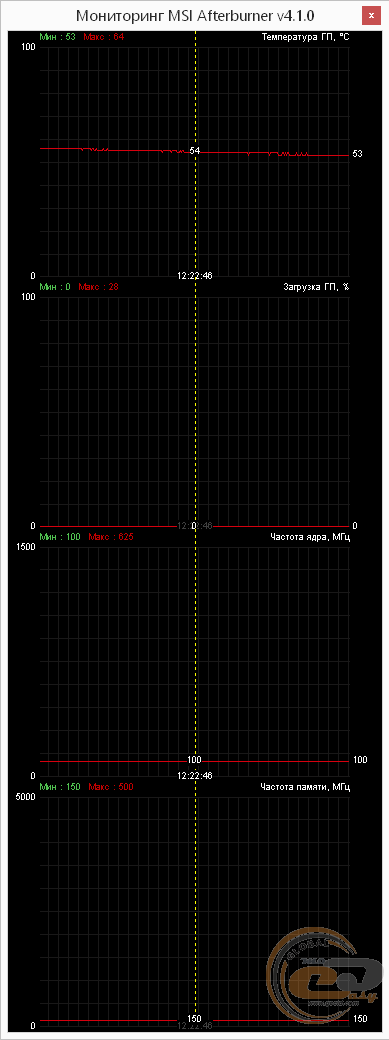

При відсутності навантаження (стан простою) частота графічного процесора знизилася до 100 МГц, а температура – до 53°С.

Як бачимо, система охолодження в цілому справляється зі своїми обов'язками, але додатковий системний вентилятор у корпусі точно зайвим не буде, якщо планується активне використання ресурсів відеоприскорювача.
