Огляд відеокарти GIGABYTE Radeon HD 2600 XT 256 Мб GDDR3

Продовжуємо аналізувати ринок безшумних відеокарт, бо саме на них спостерігається підвищення попиту - багатьом набридли гучні комп'ютери, багато хто згоден втратити трохи у швидкодії, але знайти акустичний спокій. Черговим кандидатом на роль 3D-прискорювача в тихий комп'ютер є відеокарта GIGABYTE GV-RX26T256H на зв'язці ATI Radeon HD 2600 XT і GDDR3, що має оновлену систему охолодження Silent-pipe II - подивимося, що нам пропонує іменитий виробник.

Спочатку наведемо коротку характеристику відеокарти:

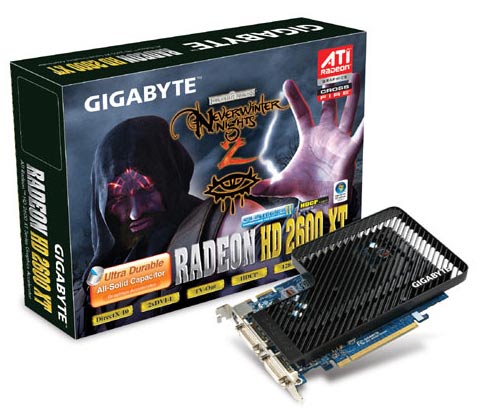

Відеокарта на тестування була доставлена в антистатичному пакеті, впереміж з комплектацією, тобто в так званій OEM-поставці. Про зовнішній вигляд упаковки, у випадку якби мали можливість отримати GIGABYTE GV-RX26T256H у коробці, можна судити згідно інформації з офіційного сайту.

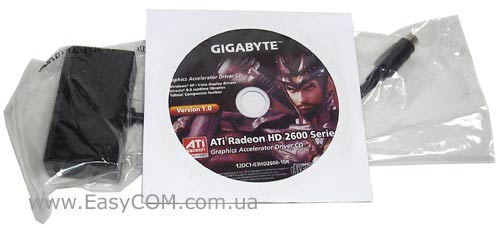

А ось комплектація нас трохи засмутила, бо до відеокарти додається тільки:

• Комбінований покомпонентний (HDTV) і S-Video TV-Out;
• CD з драйверами і додатковим програмним забезпеченням.

Дуже засмутило відсутність перехідників на VGA і HDMI, які можуть бути дуже затребувані, особливо перший з них. Хоча на сайті виробника зазначено, що в коробковій поставці перехідник DVI-VGA  присутній, але в OEM ми його не знайшли.

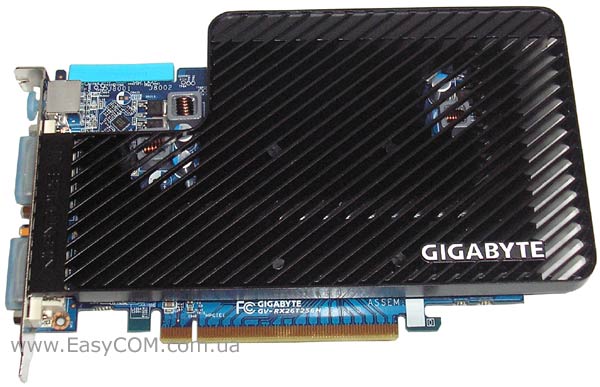

Відеокарта виконана на синьому, фірмовому текстоліті. Одразу розглянути розведення плати дуже важко, бо практично вся фронтальна частина відеокарти закрита величезним радіатором Silent-pipe II.

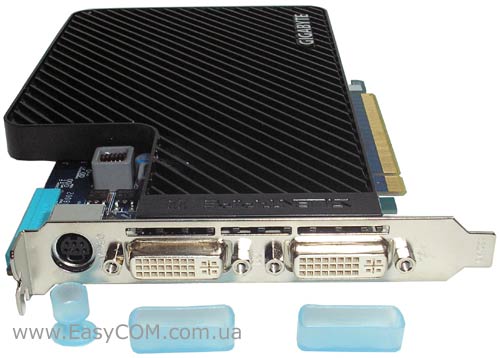

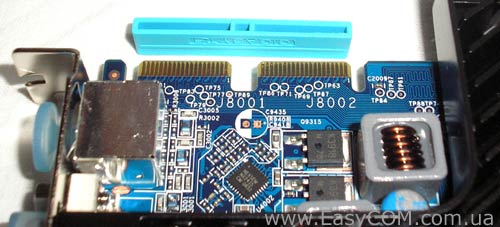

Приємно відзначити турботу виробника про схоронність всіх роз’ємів і контактів - як і всі відеовиходи, роз’єми для об'єднання двох таких відеокарт у режимі CrossFire закриті ковпачком. Тут саме, через відсутності декількох конденсаторів одразу за ТВ-виходом, починає закрадатися думка про ексклюзивність дизайну друкованої плати.

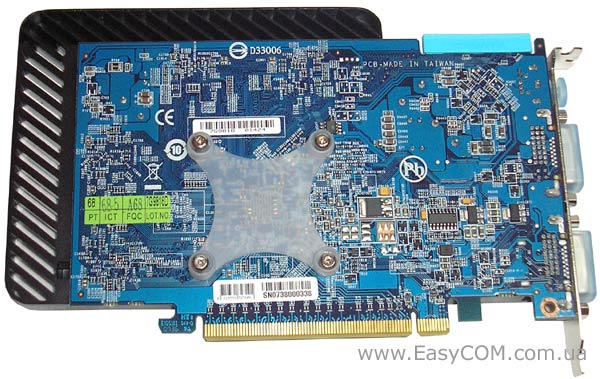

Розглянувши зворотний бік відеокарти, навіть не знімаючи систему охолодження з фронтального, можна казати про перепроектований дизайн PCB, який не розрахований на встановлення 512 Мб відеопам'яті.

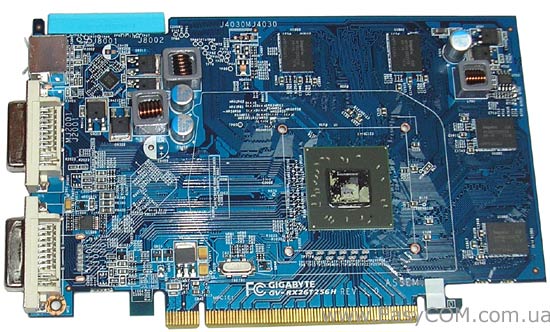

Розібрати відеокарту виявилося трохи складніше, ніж здавалося на перший погляд, бо радіатор тримається не тільки на чотирьох пружних гвинтах, але і зачеплений за панель відеовиходів, що довелося теж демонтувати. Сам текстоліт цілком може стати основою і для іншої відеокарти, навіть із активною системою охолодження, але в цьому випадку він оптимізований саме під модель GV-RX26T256H, втратившись роз’єм для вентилятора і обв'язки його живлення (порожні контактні площадки біля лівого верхнього чіпу пам'яті). Крім того, помітно і ще одне вдосконалення друкованої плати - замість нижнього виходу DVI-I можливе встановлення HDMI, що може бути задіяне в інших моделях.

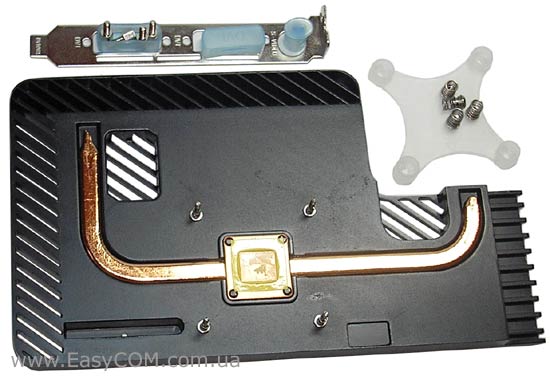

Тепер декілька слів про ще одну варіацію безшумної системи охолодження Silent-pipe II. Цей кулер є величезним алюмінієвим радіатором з вентиляційними прорізами, здебільшого по краях. Через ці отвори буде проходити повітря, що нагрівається, а ще краще вентилятор, який нагнітає повітря з передньої панелі корпусу, що повинне помітно збільшити ефективність теплообміну. За передачу тепла від графічного процесора на радіатор відповідають мідний теплопередавачі і мідна теплова трубка, що пролягає через радіатор і забезпечує рівномірність відводу тепла. Незважаючи на відносно просту конструкцію, система охолодження показала достатню ефективність, хоча і меншу, ніж кулер на Sapphire Radeon HD 2600 XT Ultimate. Тому ми обґрунтовано не рекомендуємо встановлювати GIGABYTE GV-RX26T256H у корпус з недостатньою вентиляцією, тобто при відсутності мінімум двох корпусних вентиляторів, одного на вдув і одного на видув.

Для підключення зовнішніх пристроїв використовуються два універсальних роз’єми DVI, які за допомогою перехідників легко перетворюються в VGA ( 15-pin D-Sub) або HDMI. На додаток маємо TV-Out з підтримкою покомпонентного HDTV-виходу.

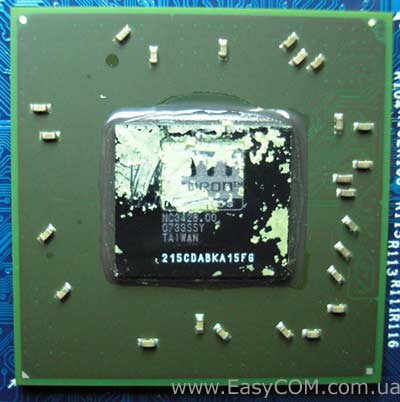

За прискорення 3D відповідає чіп з маркуванням 215CDABKA15FG, що і є графічним процесором ATI Radeon HD 2600 XT (RV630 XT), про що говорить «корінь» CDA. Цей GPU має 120 універсальних потокових процесора, 16 блоків текстурної адресації, 40 блоків текстурної вибірки, 8 блоків фільтрації текстур і 4 блоки ROP, а працює на частоті 800 Мгц, що рекомендована.

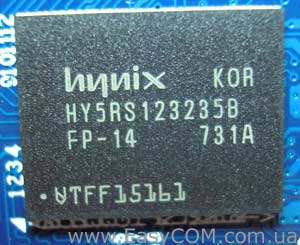

Для формування 256 Мб відеопам'яті використовуються чотири 512-мегабітні мікросхеми GDDR3 Hynix HY5RS123235B FP-14 з часом відгуку 1,4 нс, що відповідає робочій тактовій частоті 700 МГц (1400 МГц DDR), на якій чіпи і працюють.
