Огляд і тестування відеокарти GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

Продовжуючи знайомити вас із різними модифікаціями представленої на початку 2015 року відеокарти NVIDIA GeForce GTX 960, ми поговоримо про новинку від компанії GIGABYTE, а саме про GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD). Як видно з її назви, вона належить до серії GIGABYTE G1.GAMING, яка включає до свого складу комплектуючі для геймерів, що вигідно відрізняються своїм дизайном і характеристиками.

Окремо нагадаємо, що із ключовими особливостями моделі NVIDIA GeForce GTX 960 ви можете ознайомитися в огляді Inno3D GeForce GTX 960 iChill Ultra. Що ж стосується мікроархітектури NVIDIA Maxwell і супутніх технологій, то їм був присвячений досить великий матеріал.

Ну а ми тим часом перейдемо безпосередньо до огляду GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD), за традицією почавши його з вивчення технічних характеристик.

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

Специфікація відеокарти GIGABYTE GeForce GTX 960 G1.GAMING:

Модель

GIGABYTE GeForce GTX 960 G1.GAMING

(GIGABYTE GV-N960G1 GAMING-2GD)

Графічне ядро

NVIDIA GM206 (Maxwell)

Кількість універсальних шейдерних процесорів (CUDA-ядер)

1024

Підтримувані API та технології

DirectX 12, OpenGL 4.4, NVIDIA GPU Boost 2.0, NVIDIA TXAA, NVIDIA FXAA, NVIDIA MFAA, NVIDIA Adaptive Vertical Sync, NVIDIA Surround, NVIDIA PhysX, NVIDIA 3D Vision, NVIDIA SLI, NVIDIA CUDA, NVIDIA GameWorks, NVIDIA GameStream

Базова / динамічна частота графічного ядра, МГц

Режим «Gaming»

1241 / 1304

Режим «OC»

1266 / 1329

Частота пам'яті (ефективна), МГц

1753 (7010)

Обсяг пам'яті, ГБ

2

Тип пам'яті

GDDR5

Ширина шини пам'яті, біт

128

Пропускна здатність пам'яті, ГБ/с

112,2

Тип шини

PCI Express 3.0 x16

Максимальна роздільна здатність

Цифрова – до 4096 x 2160

Аналогова − до 2048 x 1536

Інтерфейси виведення зображення

1 х DVI-I

1 х DVI-D

1 х HDMI

3 х DisplayPort

Підтримка HDCP і декодування HD-відео

Є

Мінімальна потужність блока живлення, Вт

400

Додаткові роз’єми живлення PCIe

2 x 6-контактні

Розміри з офіційного сайту (згідно з вимірами в нашій тестовій лабораторії), мм

295 х 114 (312 х 117)

Драйвери

Свіжі драйвери можна завантажити із сайту компанії GIGABYTE або сайту виробника GPU

Сайт виробника

GIGABYTE

Тестована модифікація NVIDIA GeForce GTX 960 вигідно відрізняється не тільки фірмовою системою охолодження та модифікованим набором відеовиходів, але й наявністю заводського розгону графічного ядра зі стандартних 1126 до 1241 МГц. Також не варто забувати про технологію NVIDIA GPU Boost 2.0, з урахуванням якої GPU у середньому працює на частоті 1304 МГц замість рекомендованих 1178 МГц. До того ж у фірмовій утиліті OC GURU II закладений додатковий профіль «OC», активація якого підвищує дані параметри до 1266 і 1329 МГц відповідно.

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

А от підсистема відеопам'яті повністю відповідає еталонним вимогам: 2 ГБ GDDR5 з 128-бітною шиною й ефективною частотою 7010 МГц.

Упаковка та комплектація

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

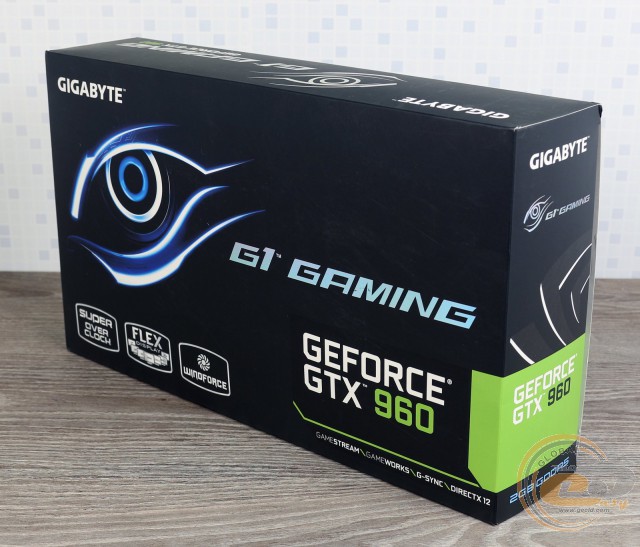

Відеокарта GIGABYTE GV-N960G1 GAMING-2GD постачається в компактній картонній коробці. Ключовим елементом оформлення є логотип серії GIGABYTE G1.GAMING. З важливої інформації на лицьовій стороні слід виділити підтримку системи охолодження GIGABYTE WINDFORCE 3X, а також приналежність новинки до лінійки розігнаних у заводських умовах рішень.

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

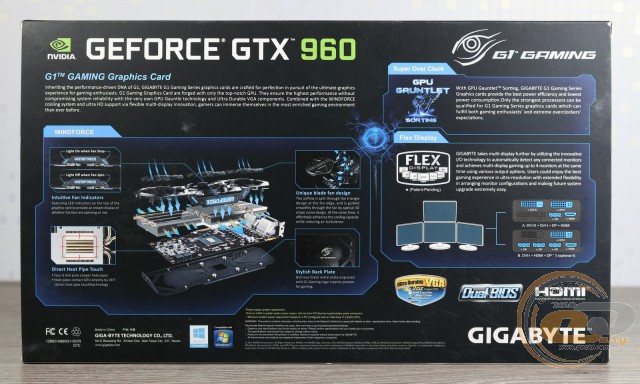

Зворотна сторона відведена під опис ключових переваг GIGABYTE GeForce GTX 960 G1.GAMING, а саме:

  • Unique blade fan design – завдяки унікальній формі лопатей вентиляторів знижується турбулентність, а повітряні потоки більш ефективно відводять тепло від радіаторів.

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

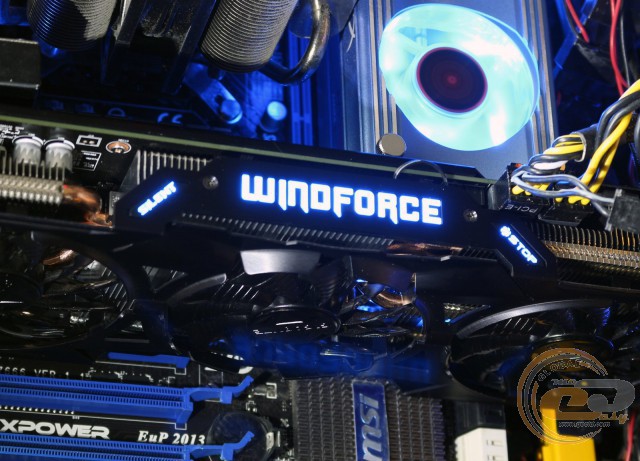

  • Intuitive Fan Indicators – система індикації роботи кулера включає до свого складу два світлові індикатори («Silent» і «*Stop») з боків від підсвічуваного логотипа WINDFORCE, які загоряються при переході системи охолодження в пасивний режим роботи.
  • Direct Heat Pipe Touch – кулер WINDFORCE 3X вигідно відрізняється безпосереднім контактом теплових трубок із графічним ядром через невеликий шар термопасти, що сприяє більш ефективному його охолодженню.
  • Stylish Black Plate – масивна опорна пластина на звороті відеокарти виконує не тільки декоративну роль, але й підвищує загальну жорсткість конструкції, а також бере участь в охолодженні.
  • Super Overclock – завдяки спеціальному процесу відбору графічних чіпів (GPU Gauntlet sorting) у серію GIGABYTE Super Overclock потрапляють тільки найякісніші екземпляри з відмінним розгінним потенціалом.
  • Flex Display – дана технологія дозволяє автоматично визначати підключені дисплеї і з легкістю організувати одночасну роботу аж до чотирьох панелей.

Окремо відзначена підтримка технології GIGABYTE DualBIOS (використання двох мікросхем BIOS), а також застосування фірмової концепції Ultra Durable VGA для добору елементної бази відеокарти (японські твердотільні конденсатори, феритові дроселі та енергоефективні МОН-транзистори з низьким опором відкритого каналу).

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

Список системних вимог до комп'ютера, у який планується встановлення графічного адаптера, також розташований на звороті коробки. Виходячи з рекомендацій, блок живлення в такій системі повинен мати потужність не менше 400 Вт і підтримувати два 6-контактні кабелі живлення PCIe.

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

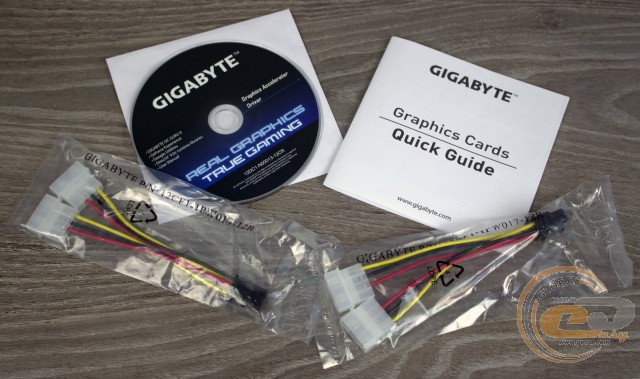

У комплекті з GIGABYTE GeForce GTX 960 G1.GAMING, крім короткого посібника користувача й диска із драйверами та утилітами, постачаються два перехідники живлення. У цілому подібний набір можна сміливо охарактеризувати як хороший, оскільки він допоможе грамотно організувати живлення відеокарти у випадку відсутності у використовуваного джерела необхідних роз’ємів.

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

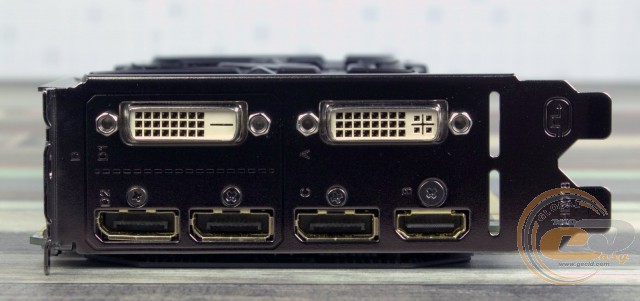

Для виведення зображення на тестованій новинці передбачений розширений набір інтерфейсів:

  • 1 х DVI-I;
  • 1 х DVI-D;
  • 1 х HDMI;
  • 3 х DisplayPort.

Різниця ховається лише в наявності додаткового порту DVI-D, що суттєво спростить підключення кількох моніторів одночасно, оскільки далеко не всі дисплеї оснащені інтерфейсом DisplayPort.

Підтримуються наступні роздільні здатності:

  • цифрова − до 4096 x 2160;
  • аналогова − до 2048 x 1536.

Зовнішній вигляд і елементна база

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

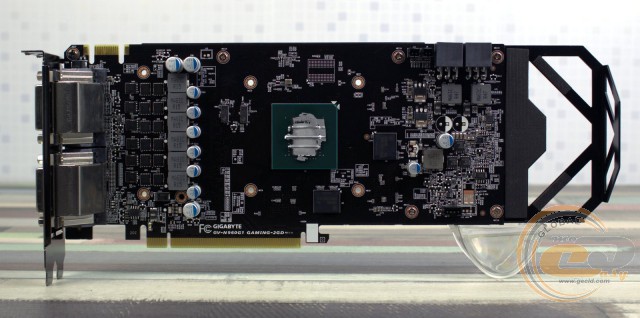

Для виробництва GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD) використана оригінальна друкована плата чорного кольору зі стандартним принципом компонування набортних елементів. Застосовувана елементна база відповідає фірмовій концепції Ultra Durable VGA, тобто вона набрана винятково з високоякісних комплектуючих: японських твердотільних конденсаторів, дроселів з феритовим осердям і польових транзисторів з низьким опором відкритого каналу (RDS(on)). Додатково деякі мідні доріжки в певних шарах друкованої плати мають подвоєну товщину, що дозволяє знизити загальний електричний опір і забезпечити більш ефективне відведення тепла.

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

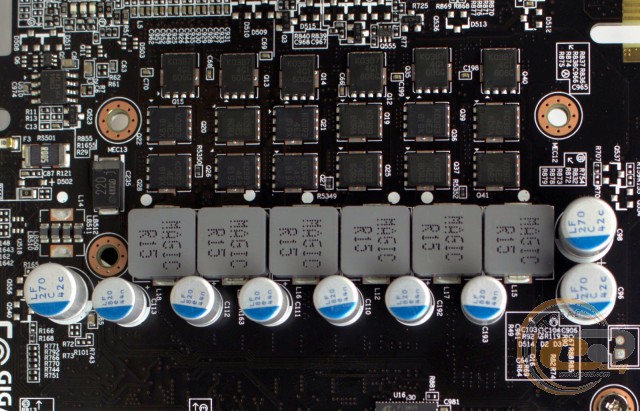

Живлення новинки виконане за посиленою восьмифазною схемою (шість фаз для GPU і дві для чіпів пам'яті), у той час як еталонна версія включає до свого складу тільки п'ять фаз (чотири для GPU і одну для відеопам'яті).

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

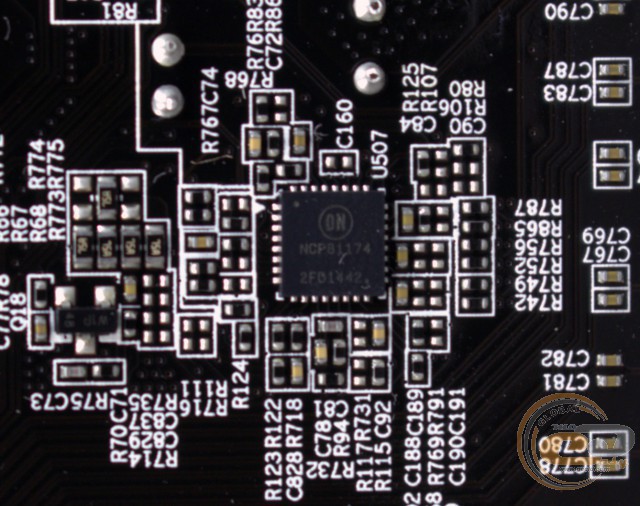

Підсистема живлення графічного процесора реалізована на цифровому ШІМ-контролері ON Semiconductor NCP81174 виробництва компанії ON Semiconductor. Згідно з документацією, він оснащений захистом від короткого замикання та характеризується підвищеною ефективністю роботи завдяки підтримці функції енергозбереження (PSI). При цьому він може керувати 2, 3 або 4 фазами, тобто в нашому випадку застосовується подвоєння фаз для коректної роботи.

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

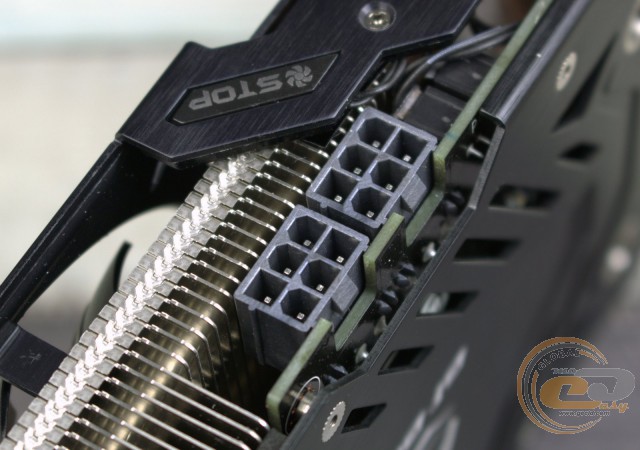

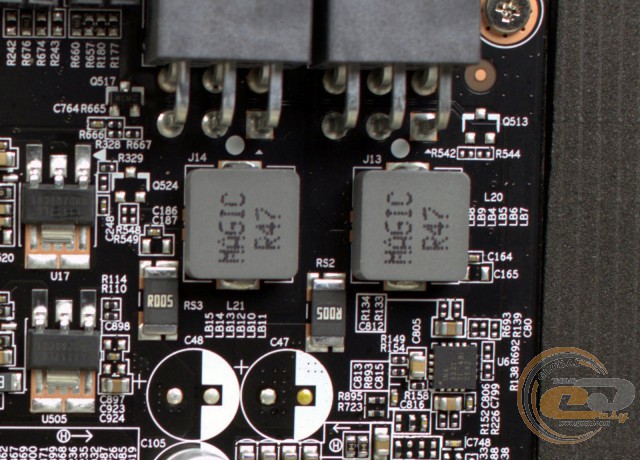

Крім слоту PCI Express 3.0 х16, для живлення тестованого графічного адаптера використовуються два 6-контактні роз’єми PCIe, тоді як еталонний зразок вимагає наявність лише одного такого роз’єму. Вони знаходяться на бічній стороні плати, а завдяки вдалому розташуванню кулер анітрошки не ускладнює відключення кабелів PCIe.

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

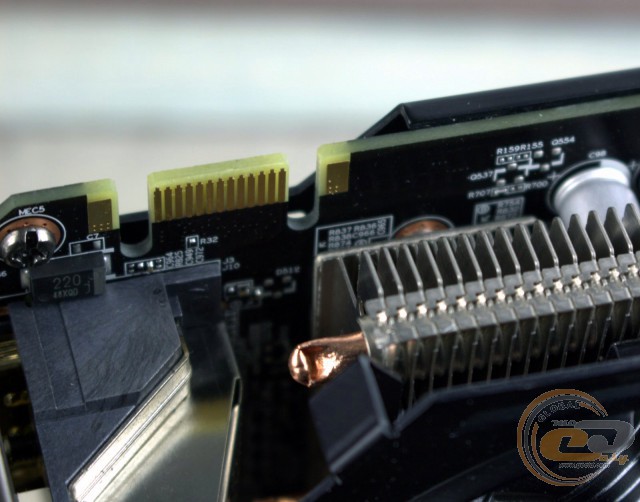

Для забезпечення роботи технології NVIDIA SLI в GIGABYTE GeForce GTX 960 G1.GAMING використовується один конектор для підключення відповідного містка. Він дозволяє об'єднати два відеоприскорювачі для спільних розрахунків графічних ефектів. Нагадаємо, що з тестуванням продуктивності NVIDIA GeForce GTX 960 у режимі 2-Way NVIDIA SLI ви можете ознайомитися в огляді GIGABYTE GeForce GTX 960 WINDFORCE OC.

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

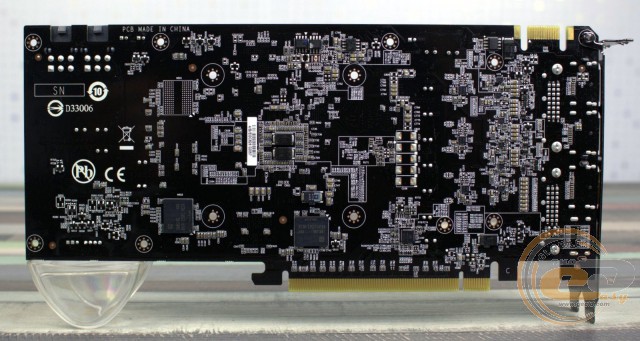

Зворотна сторона новинки, з самого початку прикрита опорною пластиною, примітна не тільки згаданим вище ШІМ-контролером, але й рядом електричних компонентів, двома із чотирьох чіпів відеопам'яті та кріпильними гвинтами системи охолодження.

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

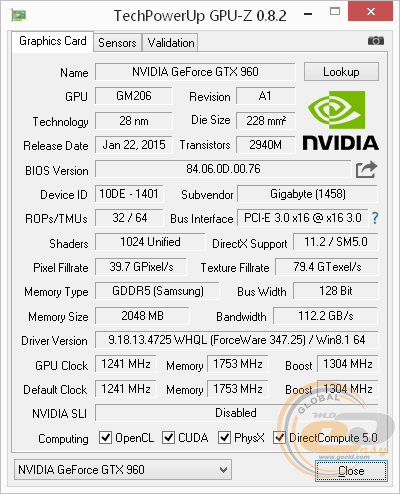

В основі тестованої моделі лежить графічний чіп NVIDIA GM206-300-A1 (Maxwell), виготовлений за 28-нм техпроцесом. Він включає до свого складу 1024 універсальних шейдерних конвеєрів (ядер CUDA згідно з термінологією NVIDIA), 32 блоки растеризації та 64 текстурні блоки. Як ми вже говорили, відеокарта відрізняється заводським розгоном графічного ядра, частоти роботи якого склали 1241 і 1304 МГц для номінального та динамічного режимів відповідно.

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

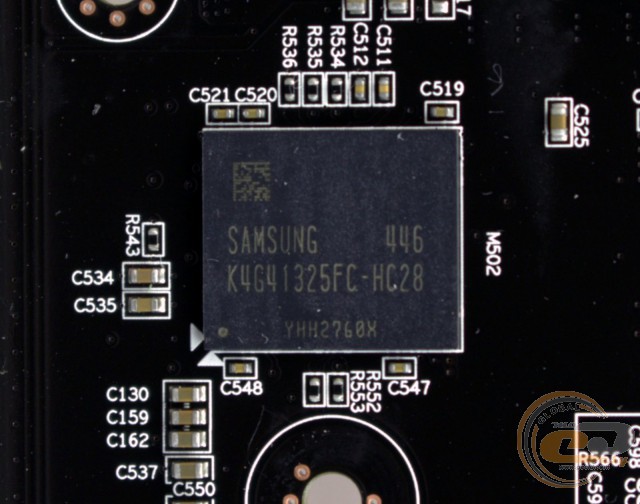

Пам'ять GIGABYTE GV-N960G1 GAMING-2GD, загальним обсягом 2 ГБ, набрана за допомогою 4-х чіпів Samsung K4G41325FC-HC28 ємністю 4 Гбіт кожний. Згідно з документацією, їхня ефективна частота рівна 7 ГГц. Обмін даними між графічним процесором і пам'яттю здійснюється через 128-бітну шину, яка здатна пропускати 112,2 ГБ інформації за секунду.

Система охолодження

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

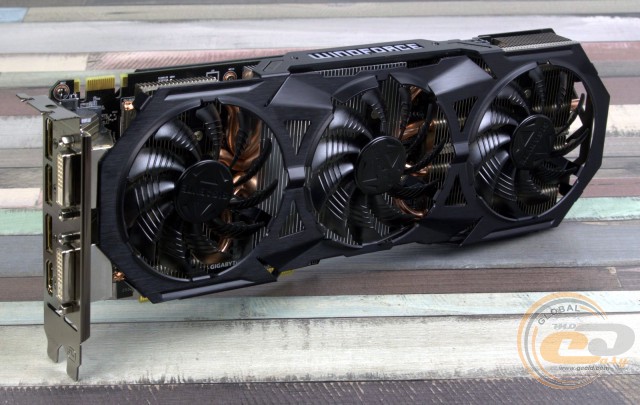

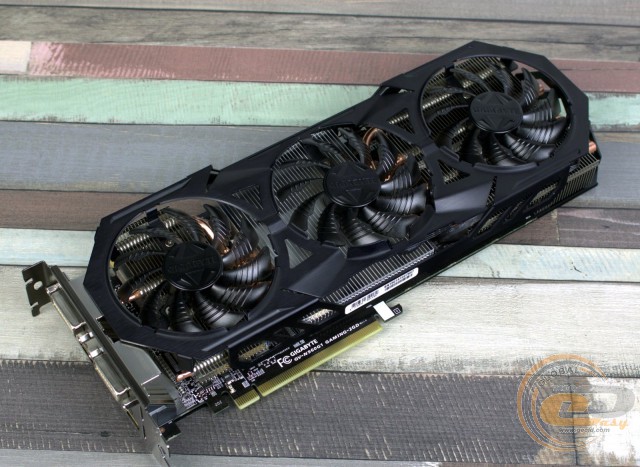

Фірмова система охолодження WINDFORCE 3X відрізняється досить стриманим дизайном і доволі великими габаритами, що необхідно враховувати перед купівлею. Відеокарта зі встановленою СО займає два слоти розширення та має загальну довжину 312 мм (згідно з вимірами в нашій тестовій лабораторії).

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

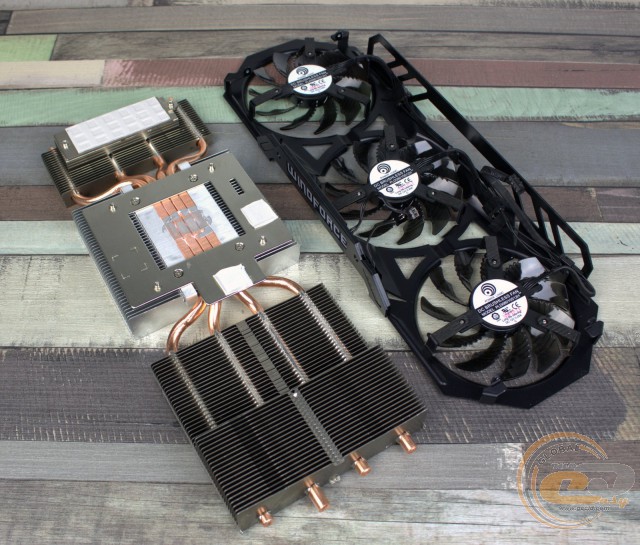

Безпосередньо сам кулер складається із трисекційного радіатора, набраного з 20, 40 і 47 алюмінієвих нікельованих пластин, а також із трьох осьових вентиляторів з діаметром лопатей 77 мм, закріплених на алюмінієвому кожусі, який накриває всю конструкцію зверху.

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

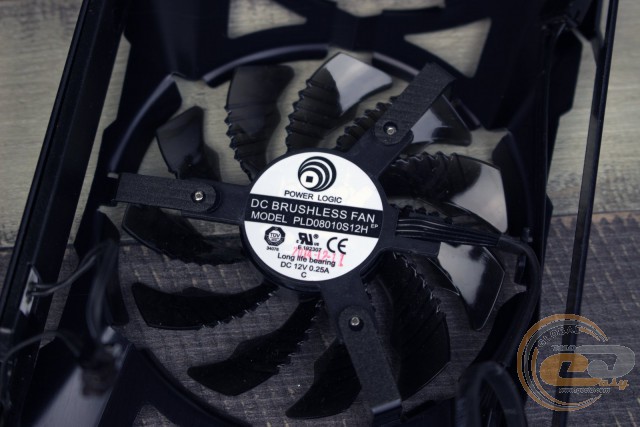

У якості вертушок використовуються моделі Power Logic PLD08010S12H з поліпшеною формою лопатей і збільшеним терміном служби застосовуваних підшипників ковзання. Що ж стосується характеристик, то вони мають номінальну напругу 12 В і силу струму 0,25 А, що дає в підсумку потужність в 3 Вт.

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

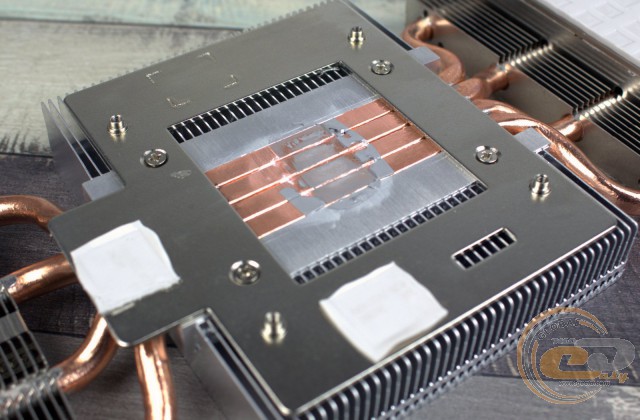

Для підвищення ефективності теплообміну використовуються чотири мідні теплові трубки діаметром 6 мм. На жаль, вони не покриті шаром нікелю, який перешкоджає процесам окиснення міді, що в майбутньому може негативно позначитися на ефективності охолодження. При цьому контакт теплових трубок з мідною основою та ребрами радіаторів поліпшений припоєм.

Також на цій світлині чітко видний принцип роботи технології GIGABYTE Direct Heat Pipe Touch, де теплові трубки контактують із графічним ядром прямо через невеликий шар термопасти.

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

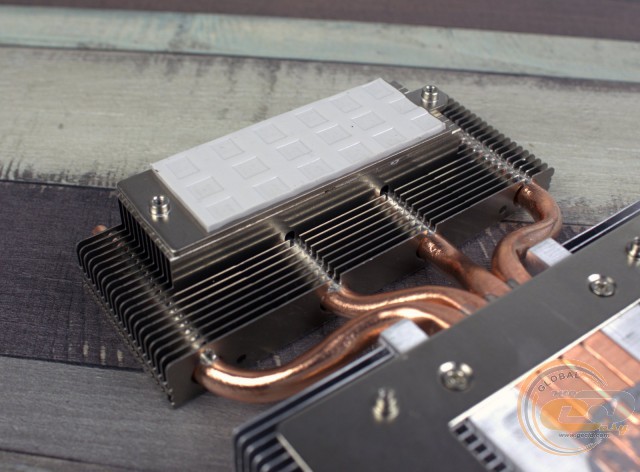

Два чіпи відеопам'яті, розташовані на лицьовій стороні друкованої плати, і силові елементи підсистеми живлення графічного ядра охолоджуються завдяки безпосередньому контакту з радіатором за допомогою термоінтерфейсу.

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

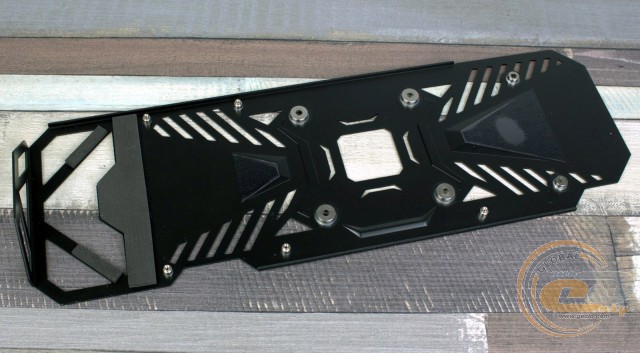

На жаль, мікросхеми відеопам'яті на звороті позбавлені якого-небудь додаткового охолодження, оскільки опорна пластина не контактує з ними прямо. Проте вона все-таки бере участь у відведенні надлишку тепла. У процесі роботи її температура помітно підвищується, тому слід бути акуратним при витягненні відеокарти відразу ж після зупинки роботи комп'ютера.

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

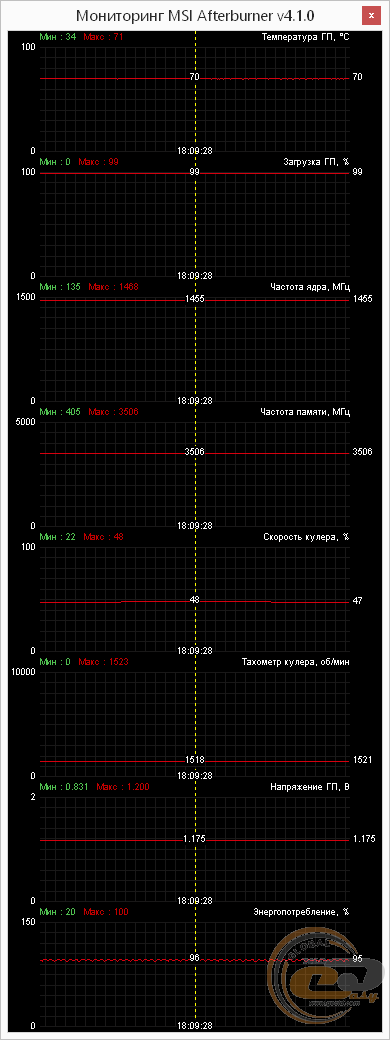

При автоматичному регулюванні швидкості обертання лопатей вентиляторів, у режимі максимального навантаження, графічне ядро нагрілося до 70 градусів, а кулер, судячи з показів моніторингу, працював при цьому на 47% від своєї максимальної потужності. Рівень шуму при цьому був абсолютно комфортним. Суб'єктивно, він не виділявся на тлі інших комплектуючих.

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

У режимі максимальної швидкості обертання вентиляторів температура GPU знизилася до 58 градусів. Видаваний при цьому шум наблизився до середнього рівня і був досить некомфортним.

GIGABYTE GeForce GTX 960 G1.GAMING (GV-N960G1 GAMING-2GD)

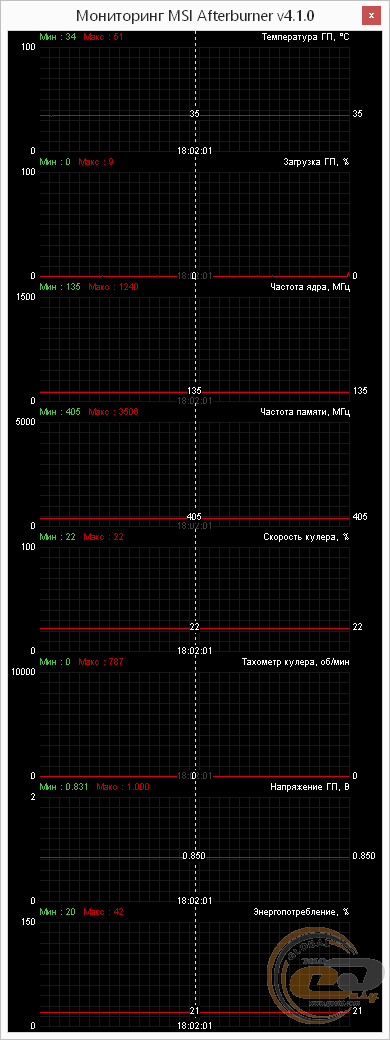

При відсутності навантаження частоти графічного ядра та пам'яті автоматично знижувалися, що приводило до меншого їхнього енергоспоживання та тепловиділення. Кулер в такому випадку працював у пасивному режимі завдяки фірмовій технології 0dB semi-passive, а температура графічного ядра не перевищувала позначку в 35 градусів.
