Огляд і тестування відеокарти GIGABYTE GeForce GTX 780 WINDFORCE 3X 450W GHz Edition

На даний момент в арсеналі тайванської компанії Gigabyte Technology Co., Ltd присутні аж шість відеокарт з серії GeForce GTX 780. По суті їх лише чотири, бо дві з шести просто перевипущені моделі у новій ревізії. Кілька місяців тому ми уже мали знайомство з однією з них - GIGABYTE GV-N780OC-3GD, яка залишила по собі лише приємні враження. На черзі її «старша сестра» - GIGABYTE GV-N780GHZ-3GD, з якою ми і познайомимо вас у даному матеріалі.

Пропонуємо почати огляд версії GIGABYTE GeForce GTX 780 WINDFORCE 3X 450W GHz Edition з вивчення її характеристик і порівняння їх з еталонним рішенням.



Все цены на Gigabyte+GV-N780GHZ-3GD

До основних переваг GIGABYTE GV-N780GHZ-3GD над еталонним рішенням можна віднести: солідний заводський розгін, підсилену PCB і альтернативну систему охолодження власного виробництва. Якщо говорити про частотну формулу відеокарти, то графічний процесор замість рекомендованих 863 МГц працює на частоті 1019 МГц (приріст 18%), а з урахуванням використання технології GPU Boost 2.0 середнє значення складе 1071 МГц замість рекомендованих 900 МГц (приріст 19%). Це навіть вище ніж у оверклокерської MSI GeForce GTX 780 Lightning. Про друковану плату і систему охолодження ще поговоримо у відповідних розділах, а зараз пропонуємо ознайомитись з упаковкою і комплектом поставки.

Упаковка та комплектація

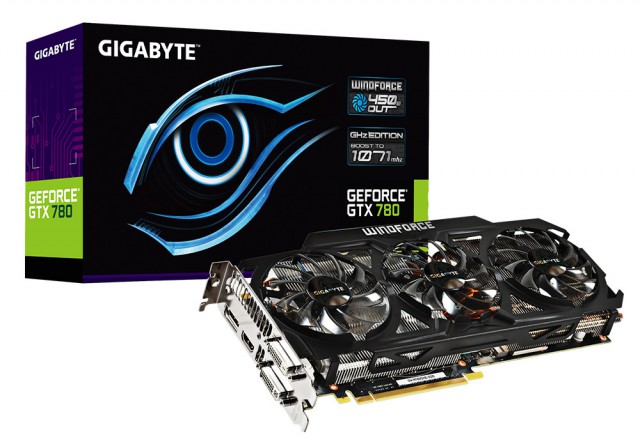

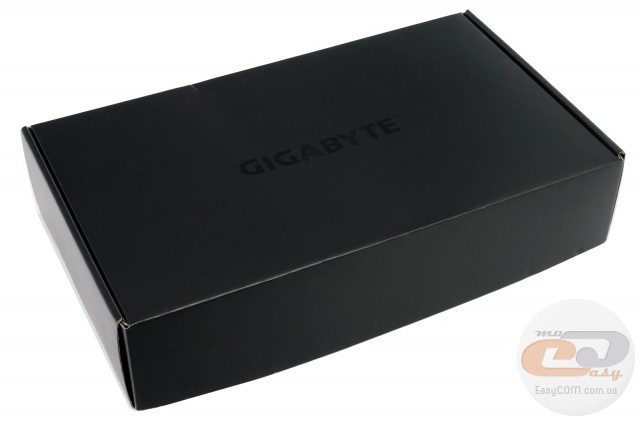

У нас на тестуванні знаходився передпродажний екземпляр відеокарти, що постачається у звичайній картонній коробці чорного кольору із вказівкою компанії виробника – GIGABYTE.

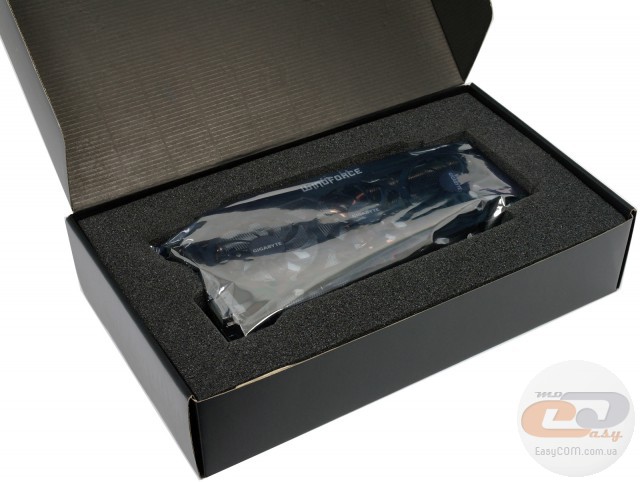

Сам графічний адаптер, обгорнутий в антистатичний пакет, надійно зафіксований в спінений поліетилен і, як наслідок, захищений від дорожніх перепитій.

Слід відзначити, що в комплекті з GIGABYTE GV-N780GHZ-3GD ви одержите два перехідники для живлення, диск із драйверами та утилітами, а також перехідник з DVI-I на D-Sub, чого буде цілком достатньо для початку комфортної експлуатації новинки.

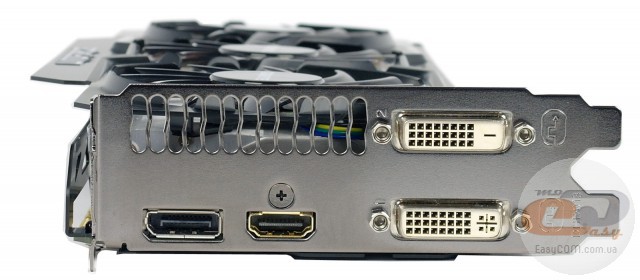

На інтерфейсній панелі присутні широкі прорізи для викидання нагрітого повітря за межі системного блоку. Для виведення зображення на графічному адаптері GIGABYTE GeForce GTX 780 WINDFORCE 3X 450W GHz Edition передбачений наступний набір відеовиходів:

• 1 х DVI-I;
• 1 х DVI-D;
• 1 х HDMI;
• 1 х DisplayPort.

Підтримуються такі роздільні здатності:

• цифрова - до 4096 x 2160;
• аналогова - до 2048 x 1536.

Така конфігурація зовнішніх інтерфейсів може, без сумніву, називатись оптимальною. Вона дозволить з легкістю підключати монітори з цифровими або аналоговими виходами, а також полегшить організацію мультиекранних систем.

Зовнішній вигляд і елементна база

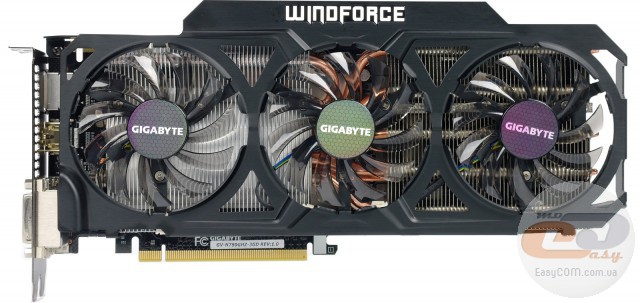

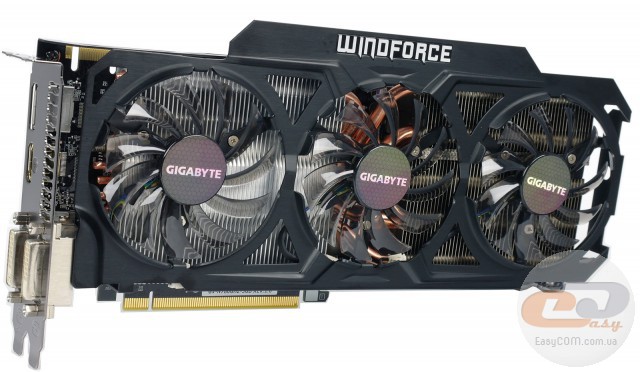

GIGABYTE GV-N780GHZ-3GD має довжину 300 мм і ширину 130 мм (згідно з вимірами в нашій тестовій лабораторії). Відеокарта відразу привертає увагу завдяки застосуванню трьох великих вентиляторів у системі охолодження, про які ми детально поговоримо у відповідному розділі.

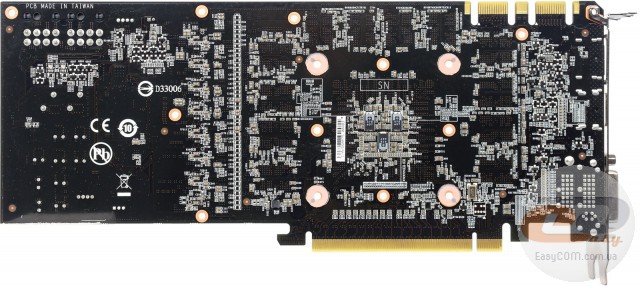

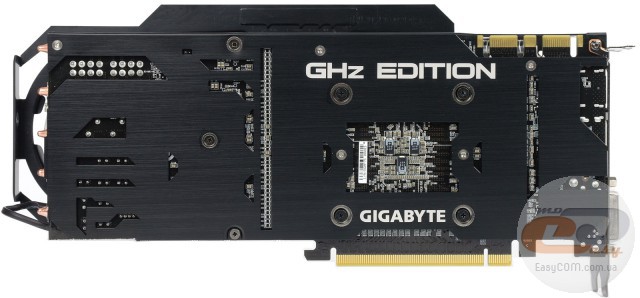

На зворотній стороні цієї новинки розташована алюмінієва пластина, яка захищає елементи плати від механічних пошкоджень, запобігає прогинанню текстоліту під вагою масивної конструкції системи охолодження, а також бере участь у розсіюванні тепла. Вздовж верхнього краю графічного адаптера простягається ребро жорсткості.

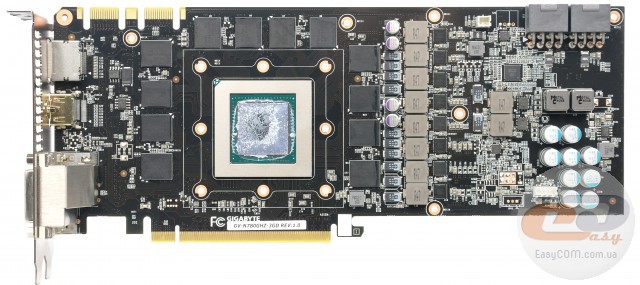

Демонтувавши систему охолодження, можна детальніше розглянути друковану плату. Вона дуже схожа на «референсний» аналог, але володіє додатковими фазами живлення і новішим PWM-контролером.

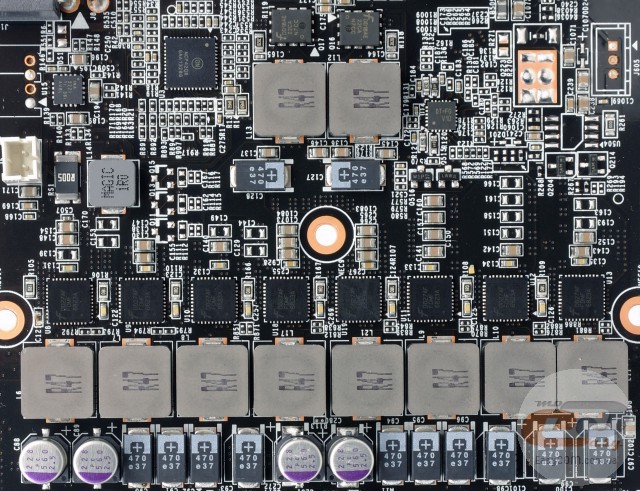

Живлення тестованої моделі виконане за схемою 8+2 фази (вісім фаз для GPU і дві для чіпів пам’яті), що значно краще за еталонний дизайн. Як і личить продукту високого класу, елементна база відповідає концепції Ultra Durable VGA, згідно з якою при виробництві використовуються винятково високоякісні комплектуючі, а саме: японські твердотільні конденсатори, дроселі з феритовим осердям і польові транзистори зі зниженим опором каналу (RDS(on)). Варто відзначити, що деякі шари міді в друкованій платі мають подвоєну товщину, що дозволяє знизити загальний електричний опір і забезпечити більш ефективне відведення тепла.

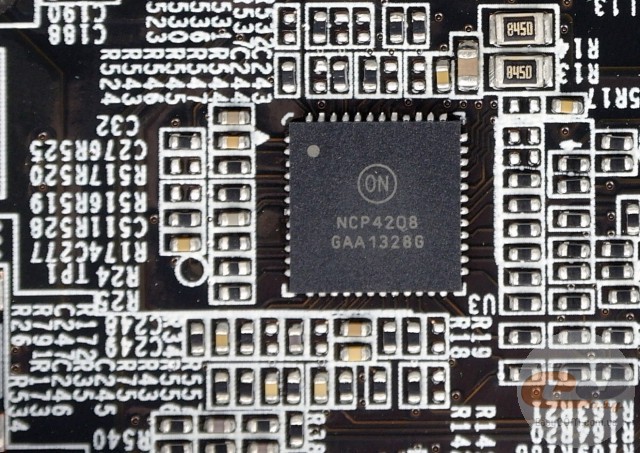

Керування здійснює ШІМ-контролер NCP4208 виробництва ON Semiconductor. Він підтримує до восьми фаз живлення, тому в даному випадку його функціональні можливості реалізовано повністю. Також використовується активне перемикання фаз і можливість керування VID-значеннями напруги, що має позитивним чином відобразитися на енергоспоживанні і точності подачі напруги в колах живлення. Як наслідок, забезпечується стабільніша робота ключових вузлів та збільшується термін служби компонентів плати.

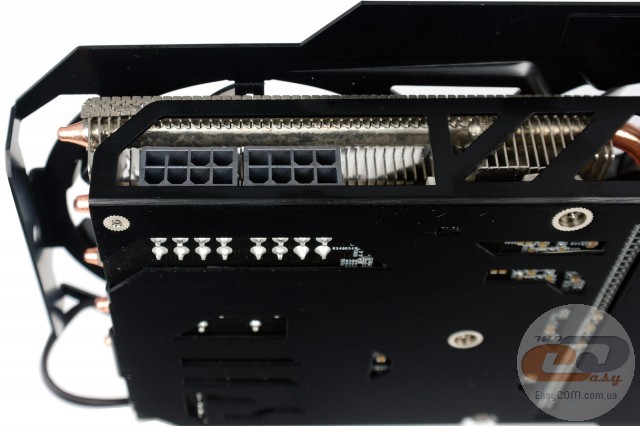

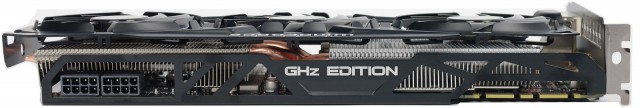

Крім слоту PCI Express 3.0 х16, живлення відеокарти GIGABYTE GV-N780GHZ-3GD підводиться через два додаткові роз’єми PCIe (два 8-контактні), які розташовані на бічній стороні графічного адаптера. Підключенню конекторів нічого не перешкоджає, незважаючи на близькість системи охолодження. В порівнянні з еталонним рішенням (6-ти і 8-ми контактні роз’єми), схема живлення новинки підсилена, що позитивно відобразиться на стабільності роботи прискорювача при розгоні.

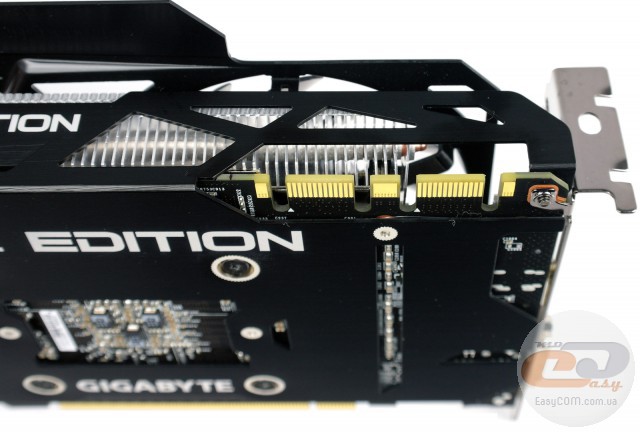

Для об’єднання кількох подібних адаптерів за допомогою технології NVIDIA SLI на GIGABYTE GeForce GTX 780 WINDFORCE 3X 450W GHz Edition традиційно використовуються два MIO-конектори. Така конфігурація дозволяє об’єднати від двох до чотирьох відеоприскорювачів для спільних розрахунків графічних ефектів.

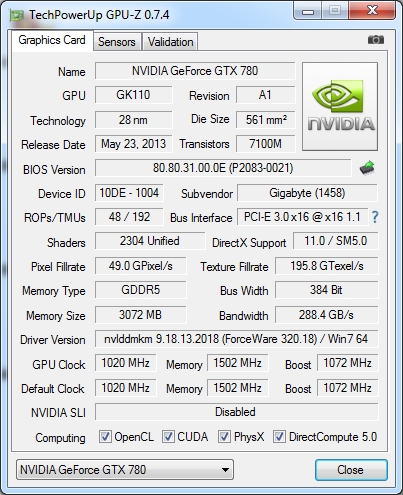

Ключовим компонентом GIGABYTE GV-N780GHZ-3GD є графічний чіп NVIDIA GK110 (Kepler), який виготовлено згідно норм 28-нм технологічного процесу. Він включає в себе 12 активних SMX-блоків, 2304 універсальних шейдерних процесорів (CUDA-ядер згідно термінології компанії NVIDIA) і 48 блоків растрових операцій. Даний кристал розмістив в собі 7 100 млн. транзисторів на площі 561 мм². Відзначимо, що він позбавлений теплорозподільчої кришки, але має захисну рамку, яка оберігає його від пошкодження. Як ми вже зазначали, у номінальному режимі роботи частота графічного ядра значно вища рекомендованої компанією NVIDIA і складає 1019 МГц. А завдяки підтримці технології GPU Boost 2.0, у турборежимі його швидкість в середньому досягає рівня 1071 МГц.

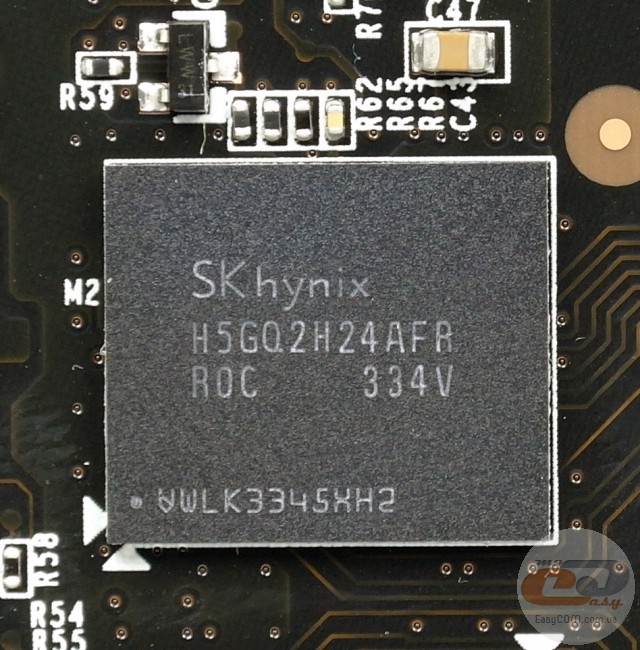

GDDR5-пам'ять відеокарти GIGABYTE GeForce GTX 780 WINDFORCE 3X 450W GHz Edition, загальним обсягом 3 ГБ, набрана за допомогою 12-ти FCBGA-чіпів ємністю 256 МБ кожний, виробництва компанії SK Hynix. Мікросхеми мають маркування H5GQ2H24AFR і працюють на ефективній частоті 6 ГГц. Пропускна здатність 384-бітної шини пам’яті становить 288,4 ГБ інформації за секунду.

Система охолодження

Інженери компанії GIGABYTE замінили еталонну систему охолодження турбінного типу на фірмовий кулер WINDFORCE 3X 450W з трьома прозорими осьовими вентиляторами. За словами виробника цей охолоджувач здатен розсіяти до 450 Вт теплової енергії, що значно більше ніж TDP еталонної відеокарти (250 Вт). Це дає надію на хороший «запас міцності» і непоганий оверклокерський потенціал. При цьому відеоприскорювач зі встановленою СО займає лише два слоти розширення.

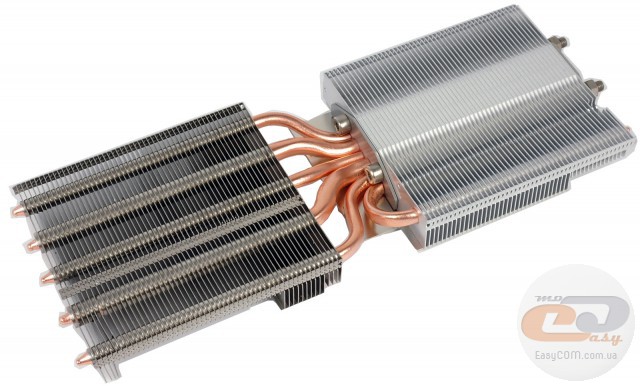

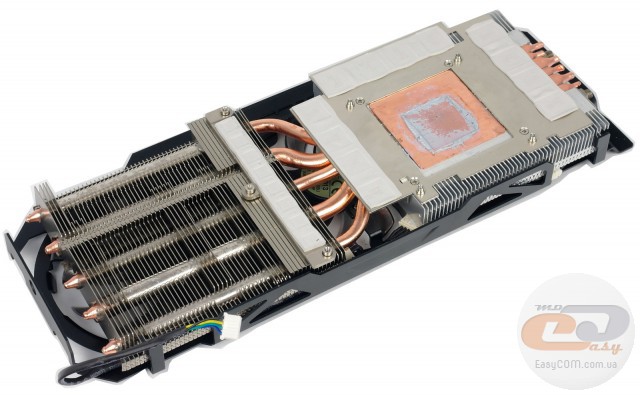

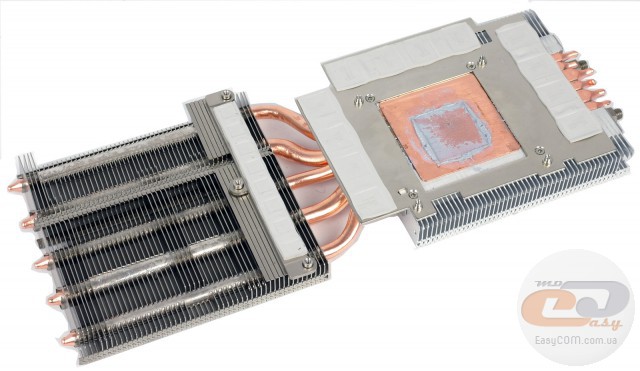

Кулер складається з двох радіаторів, які набрані з 50 і 53 алюмінієвих нікельованих пластин. Для рівномірного розподілу тепла застосовуються теплові трубки. Їх шість: чотири з них 6-ти мм, а решта - збільшеного 8-ми мм діаметру.

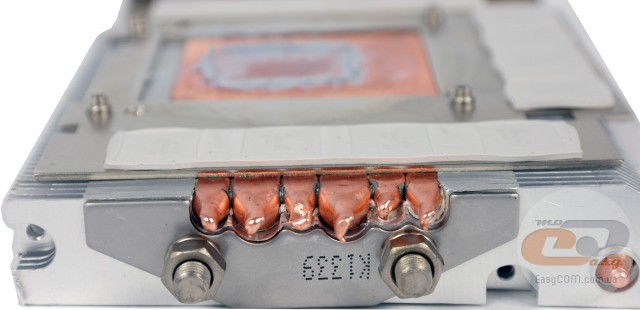

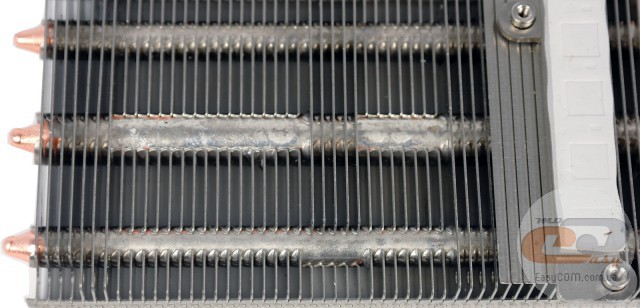

Теплові трубки вкладені в основу максимально щільно. Місця контакту з базою і пластинами пропаяні, що позитивним чином відобразиться на ефективності теплообміну. На жаль мідна основа і теплові трубки позбавлені нікельованого покриття, що в майбутньому може викликати їх окислення, внаслідок чого відбудеться погіршення ефективності їх роботи.

Крім мідної основи на основному радіаторі закріплені алюмінієві пластини, які покликані відводити тепло від мікросхем пам’яті. На іншому радіаторі присутня алюмінієва пластина, що контактує з силовими ключами підсистеми живлення. В обох випадках контакт здійснюється за допомогою термопрокладок.

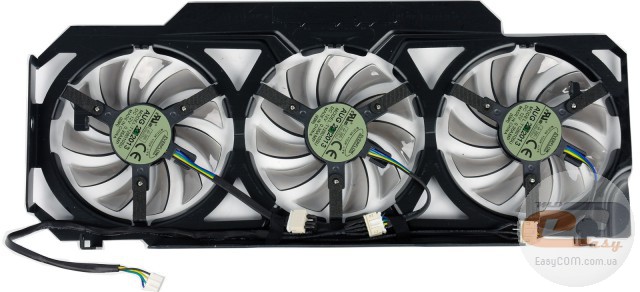

Всю цю конструкцію накриває кожух з трьома вентиляторами типорозміру 80 мм (реальний розмір лопатей - 75 мм) . Використовуються пропелери Everflow T128010SU з характеристиками 12 В і 0,35 А. Вони мають 4-контактне підключення, тому швидкість їх обертання керується методом ШІМ-модуляції в діапазоні від 800 до 4700 об/хв.

Завдяки технології GIGABYTE Triangle Cool, яка передбачає використання між ребрами основного радіатора спеціальних вставок у формі трапеції, нагріте повітря відводиться в сторони від відеокарти. Вся ця конструкція міцно скріплена гвинтами, що додає їй стійкості.

А тепер пропонуємо перейти безпосередньо до тестування системи охолодження моделі GIGABYTE GV-N780GHZ-3GD.

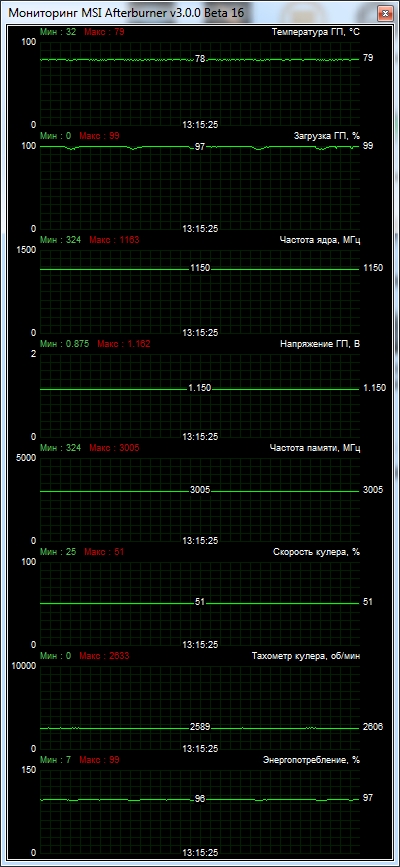

При автоматичному регулюванні швидкості обертання лопатей вентиляторів, у режимі максимального навантаження, графічне ядро нагрілося до 79 градусів, а кулер, згідно показів моніторингу, працював на 51% від своєї максимальної потужності. У такому режимі шум за суб’єктивною оцінкою перебуває на середньому рівні, при цьому він досить комфортний і дозволяє нормально працювати за комп’ютером впродовж тривалого часу.

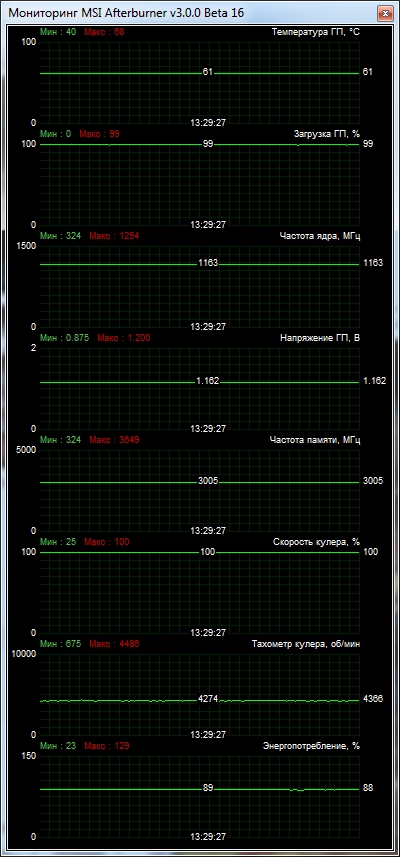

Після примусового збільшення частоти обертання лопатей до максимального рівня, температура GPU опустилася до 61 градуса. Чудовий результат, зважаючи на високий заводський розгін, що говорить нам про хороший «запас міцності» даного кулера. При цьому рівень шуму за суб’єктивними відчуттями можна охарактеризувати як «вище середнього». Його важко назвати комфортним для тривалої роботи за комп’ютером.

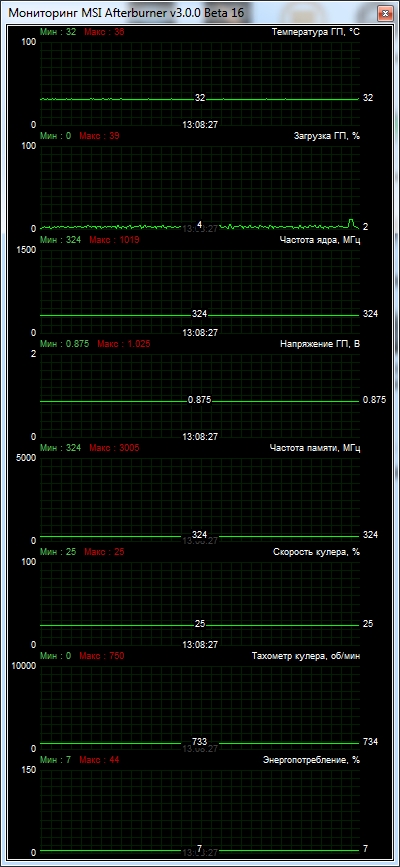

При відсутності навантаження, завдяки енергозберігаючим технологіям, частоти роботи графічного ядра та пам'яті автоматично знижуються. Це дозволяє суттєво зменшити енергоспоживання і тепловиділення відеокарти в цілому. У такому режимі температура GPU не перевищує 32 градусів.

Підсумовуючи усе вищесказане, відзначимо, що фірмовий кулер WINDFORCE 3X 450W – це високопродуктивна і технологічна система охолодження з помірним рівнем шуму при автоматичному регулюванні, а також з чудовим «запасом міцності». А от при максимальній швидкості вентиляторів, акустичні показники помітні на фоні інших компонентів системи, тому такий режим мало кому підійде для тривалої роботи. Однак використовується він лише під час оверклокерських експериментів для досягнення максимальних частот.

Таким чином, впродовж тривалих ігрових сесій охолоджувач WINDFORCE 3X 450W в автоматичному режимі не потурбує власників надмірним шумом, навіть при додатковому розгоні параметрів новинки.

Тестування
