Огляд і тестування відеокарти EVGA GeForce GTX 970 SC GAMING ACX 2.0

Відеокарти на основі NVIDIA GeForce GTX 970 мають достатню продуктивність для збірки швидкої ігрової машини. Звісно, для запуску вимогливих новинок з роздільністю 4K Ultra HD її буде не завжди достатньо, але такі монітори поки не є поширеними. Для більшості ж сучасних моделей з роздільністю 1440p чи нижче дана відеокарта буде оптимальним рішенням.

EVGA GeForce GTX 970 SC GAMING ACX 2.0

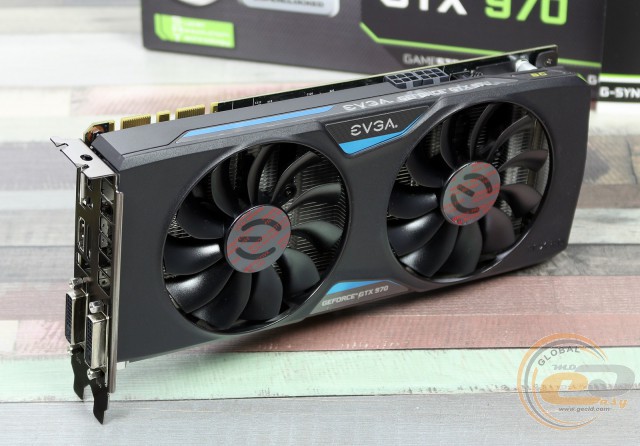

У цьому огляді ми познайомимося з моделлю EVGA GeForce GTX 970 SC GAMING ACX 2.0. У першу чергу вона має ефективну й тиху фірмову систему охолодження ACX 2.0. Приставка «SC» у її назві вказує на серію SuperClocked, тобто відеоприскорювач ще й має високий заводський розгін графічного процесора.

Специфікація:

Модель

EVGA GeForce GTX 970 SC GAMING ACX 2.0 (04G-P4-2974-KR)

Графічне ядро

NVIDIA GM204-200 (Maxwell)

Техпроцес, нм

28

Кількість CUDA-ядер

1664

Базова / динамічна частота графічного ядра, МГц

1165 / 1317

Об’єм пам’яті, ГБ

4

Тип пам’яті

GDDR5

Ширина шини пам’яті, біт

256

Тип внутрішнього інтерфейсу

PCI Express 3.0 x16

Максимальна роздільність

Цифрова − до 4096 x 2160

Аналогова − до 2048 x 1536

Інтерфейси виводу зображення

1 х DVI-D

1 х DVI-I

1 x DisplayPort

1 х HDMI

Мінімальна потужність блоку живлення, Вт

500

Розміри (згідно з вимірюванням у нашій тестовій лабораторії), мм

255 x 112

Підтримка технологій і API

DirectX 12, OpenGL 4.4, NVIDIA GPU Boost 2.0, NVIDIA TXAA, NVIDIA FXAA, NVIDIA MFAA, NVIDIA Adaptive Vertical Sync, NVIDIA Surround, NVIDIA 3D Vision, NVIDIA SLI, NVIDIA GameWorks, NVIDIA GameStream

Драйвери

Актуальні драйвери можна завантажити з сайту компанії EVGA чи сайту виробника GPU

Сайт виробника

EVGA

Пакування та комплектація

EVGA GeForce GTX 970 SC GAMING ACX 2.0 EVGA GeForce GTX 970 SC GAMING ACX 2.0

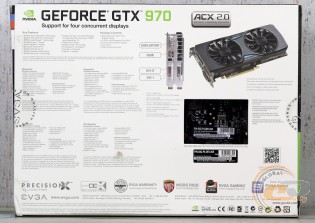

Відеокарта EVGA GeForce GTX 970 SC GAMING ACX 2.0 продається в порівняно великій картонній коробці з якісною кольоровою поліграфією. На її боках позначені основні переваги графічного адаптера, а також основні його технічні характеристики.

EVGA GeForce GTX 970 SC GAMING ACX 2.0

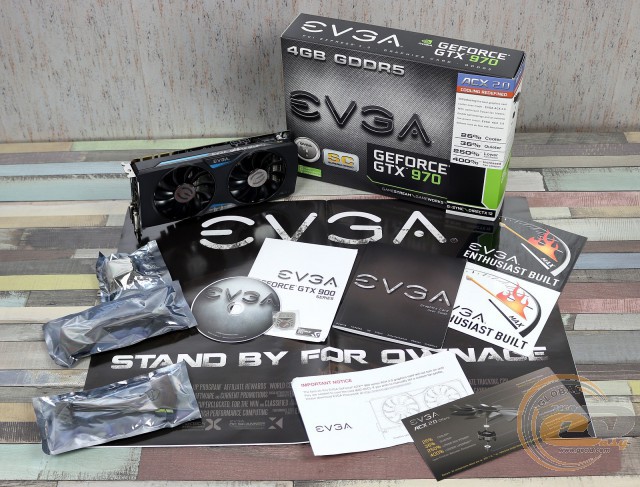

Комплект постачання відеоприскорювача є досить великим. У нього входять два перехідника живлення, адаптер з DVI на D-Sub, диск з ПЗ і драйверами, наклейка на корпус комп'ютера, великий плакат і комплект інструкцій.

EVGA GeForce GTX 970 SC GAMING ACX 2.0

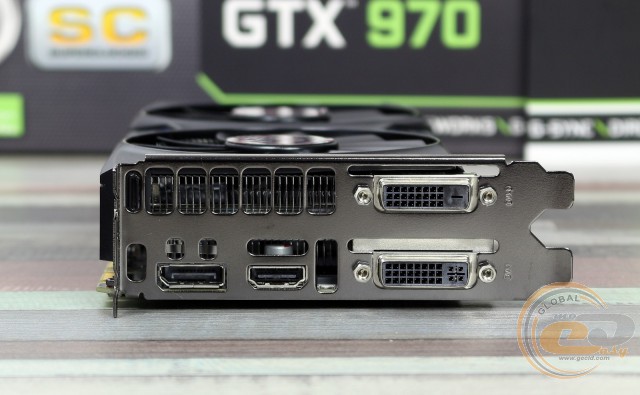

На інтерфейсній панелі маємо такий набір роз'ємів:

  • 1 х DVI-D;
  • 1 х DVI-I;
  • 1 х HDMI;
  • 1 х DisplayPort.

Він дозволяє під’єднати практично будь-який сучасний цифровий монітор. Завдяки комплексному адаптеру DVI ↔ D-Sub можливе підключення також і аналогового дисплея.
Підтримуються такі роздільності:

  • цифрова − до 4096 x 2160;
  • аналогова − до 2048 x 1536.

Зовнішній вигляд і елементна база

EVGA GeForce GTX 970 SC GAMING ACX 2.0

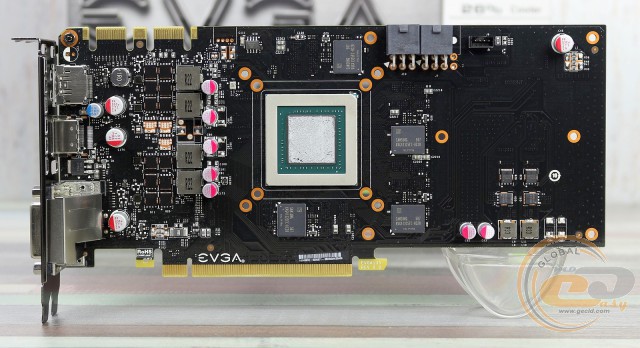

Модель EVGA GeForce GTX 970 SC GAMING ACX 2.0 виготовлена на друкованій платі довжиною 255 мм (згідно з вимірюваннями в нашій тестовій лабораторії). У центрі встановлено графічний процесор, який оснащений металевою захисною рамкою.

EVGA GeForce GTX 970 SC GAMING ACX 2.0

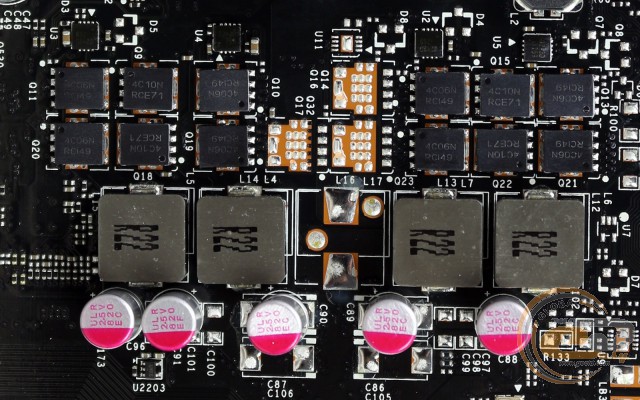

Підсистема живлення пристрою виконана за 4+2-фазною схемою для GPU та відеопам'яті відповідно. А використана елементна база (феритові дроселі, твердотільні й танталові конденсатори) характеризується високою надійністю та довгим терміном служби.

EVGA GeForce GTX 970 SC GAMING ACX 2.0

Для живлення відеокарти використовується слот PCI Express 3.0 х16 і два додаткових 6-контактні конектори. Їх підключення або від'єднання здійснюється без жодного дискомфорту.

EVGA GeForce GTX 970 SC GAMING ACX 2.0

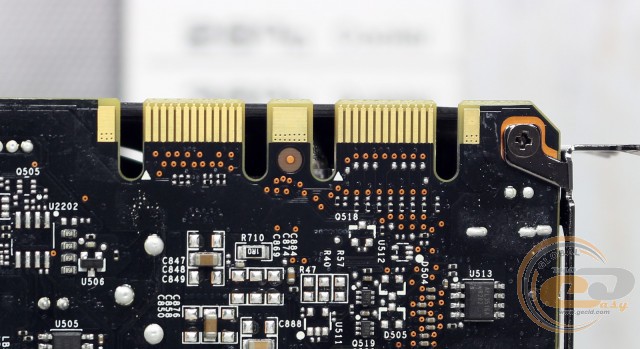

Два роз'єми для містків NVIDIA SLI дають змогу об'єднати від двох до чотирьох відеокарт для спільного обчислення графіки.

EVGA GeForce GTX 970 SC GAMING ACX 2.0

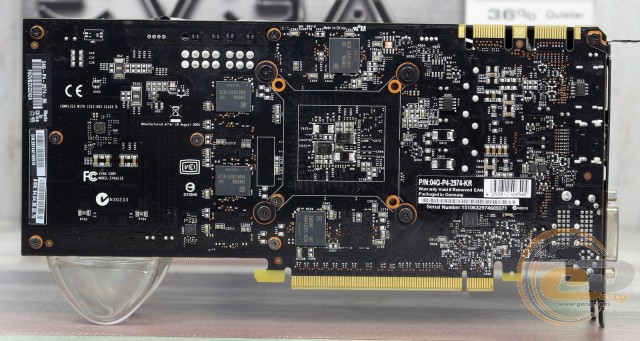

На зворотну сторону друкованої плати винесено чотири з восьми мікросхем відеопам'яті, низку інших електричних компонентів і кріпильні гвинти системи охолодження.

EVGA GeForce GTX 970 SC GAMING ACX 2.0

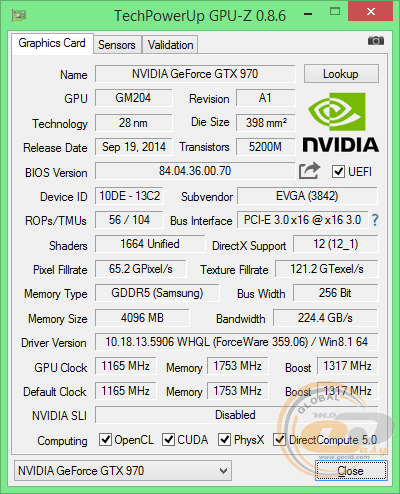

Відеокарта EVGA GeForce GTX 970 SC GAMING ACX 2.0 заснована на графічному чіпі NVIDIA GM204-200 (Maxwell), що виготовлений за 28-нм техпроцесом. Він містить 1 664 ядер CUDA, 104 текстурних блоки та 56 блоків растеризації. GPU працює на частоті 1165 МГц у номінальному режимі та 1317 МГц у динамічному. Нагадуємо, що такі характеристики свідчать про істотний розгін, оскільки еталонна модель функціонує на частотах 1050 і 1178 МГц відповідно.

EVGA GeForce GTX 970 SC GAMING ACX 2.0

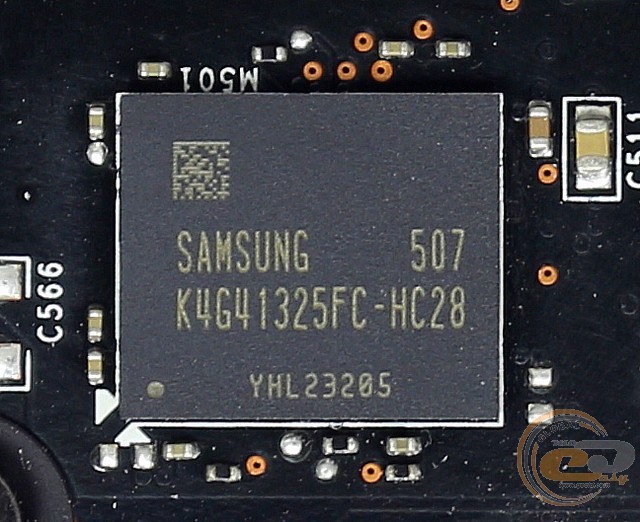

Підсистема відеопам'яті з загальним об’ємом 4 ГБ зібрана з восьми чіпів Samsung K4G41325FC-HC28 з об’ємом 4 Гбіт кожен. Ефективна швидкість їх роботи досягає 7 ГГц, що повністю відповідає еталонної специфікації. Обмін даними між графічним процесором і пам'яттю здійснюється через 256-бітну шину з пропускною здатністю 224,4 ГБ/с.

Система охолодження

EVGA GeForce GTX 970 SC GAMING ACX 2.0

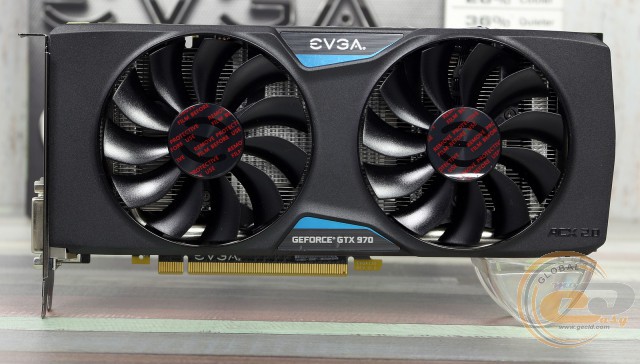

Відеокарта EVGA GeForce GTX 970 SC GAMING ACX 2.0 оснащена фірмовою системою охолодження, що займає два слоти для карт розширення.

EVGA GeForce GTX 970 SC GAMING ACX 2.0

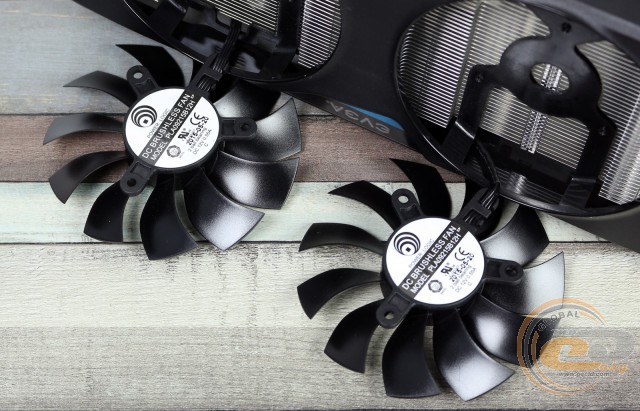

У ролі активних елементів використовуються два вентилятори Power Logic PLA09215B12H з діаметром лопатей 87 мм. Вони функціонують на подвійних шарикопідшипниках з тривалим терміном служби і працюють за напруги 12 В і силою струму 0,55 А.

EVGA GeForce GTX 970 SC GAMING ACX 2.0

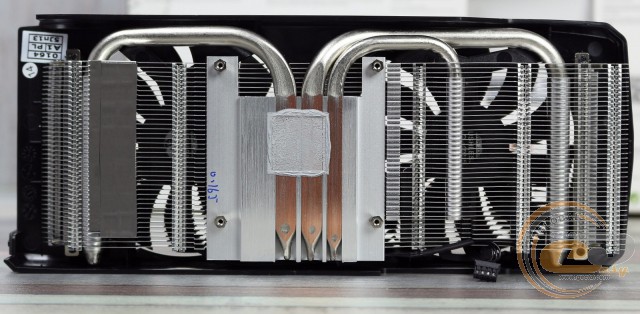

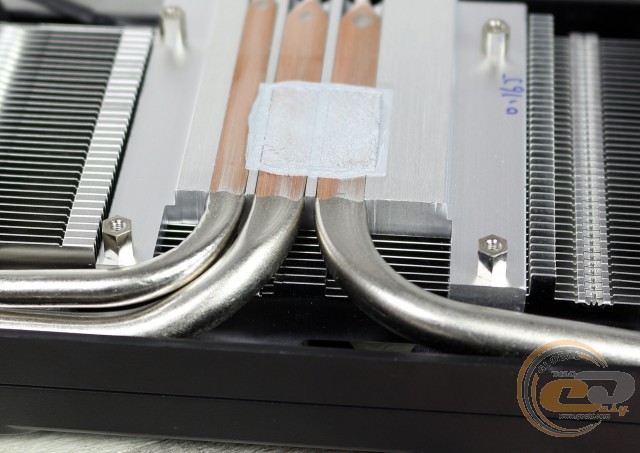

Пасивним елементом є радіатор, який зібраний із сорока нікельованих пластин і доповнений трьома мідними тепловими трубками (дві з діаметром 7,5 мм і одна 5,8 мм). Вони безпосередньо контактують з графічним процесором через тонкий шар термопасти.

EVGA GeForce GTX 970 SC GAMING ACX 2.0

EVGA GeForce GTX 970 SC GAMING ACX 2.0

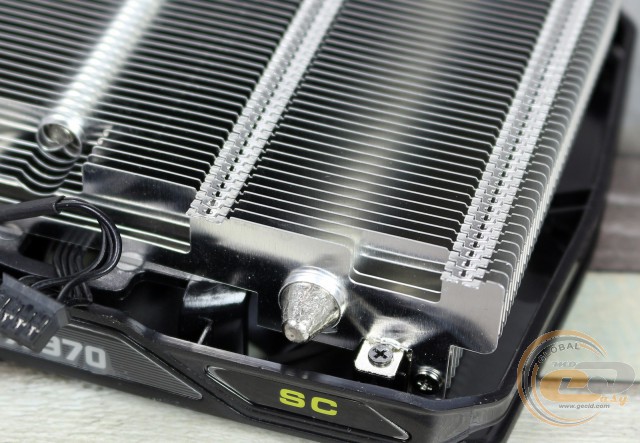

Самі пластини радіатора щільно і надійно насаджені на теплові трубки, але без використання припою.

EVGA GeForce GTX 970 SC GAMING ACX 2.0

За автоматичного регулювання швидкості обертання лопатей вентиляторів, у режимі максимального навантаження, графічне ядро нагрілося до 74°С, а кулер, судячи з показань моніторингу, працював на 34% від своєї максимальної потужності. Шум у такому режимі був абсолютно комфортним для тривалої роботи за комп'ютером.

EVGA GeForce GTX 970 SC GAMING ACX 2.0

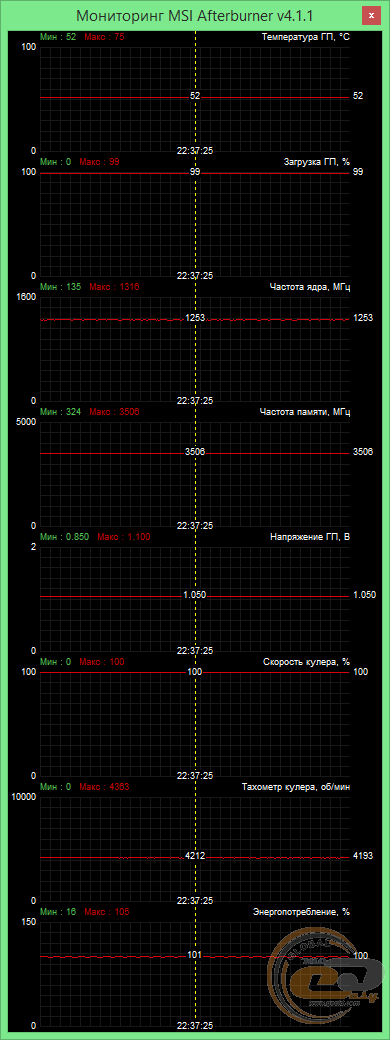

Після встановлення швидкості обертання вентиляторів на максимум, температура GPU знизилася до 52°С. Проте шум перевищив середній рівень і став уже некомфортним для тривалої роботи, тому даний режим підійде швидше для виконання стрес-тестів або оверклокінгу.

EVGA GeForce GTX 970 SC GAMING ACX 2.0

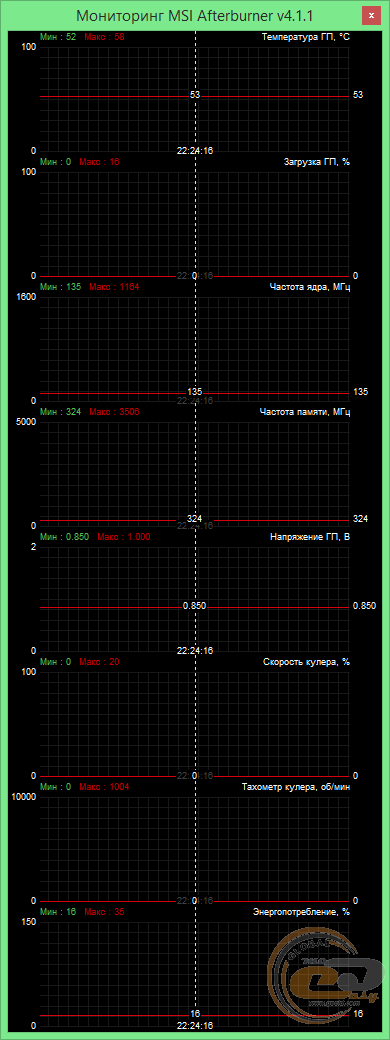

Під час простою система охолодження перейшла в повністю пасивний режим роботи. Температура GPU при цьому не перевищувала 53°С. У цілому фірмова система охолодження ACX 2.0 гарно показала себе в процесі роботи, дотримуючись балансу між низьким рівнем шуму та необхідною продуктивністю.
