Огляд відеокарти ASUS TUF Gaming GeForce RTX 4090 OC Edition: в погоні за максимальним FPS

07-11-2022

Вихід все більш вимогливих AAA-проектів, а також все більше поширення дисплеїв з високою роздільною здатністю, зокрема 4K Ultra HD, та частотою розгортки понад 120 Гц змушують виробників відеокарт не покладаючи рук працювати над створенням високопродуктивних пристроїв.

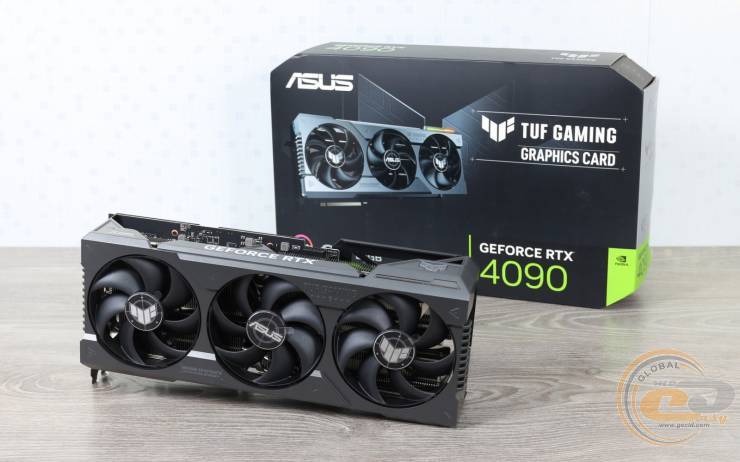

ASUS TUF Gaming GeForce RTX 4090 OC Edition

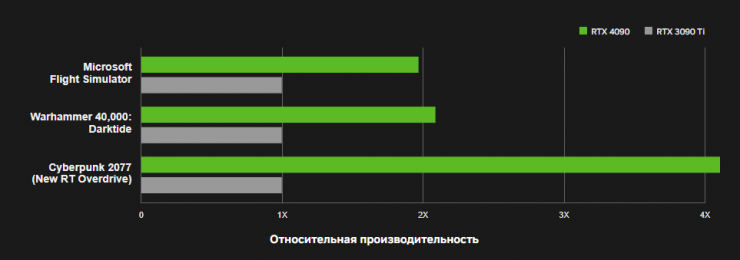

Задовольнити найвимогливіших геймерів покликана свіженька NVIDIA GeForce RTX 4090. Виробник графічного чіпа обіцяє понад 2-разовий приріст продуктивності порівняно з попереднім флагманом, RTX 3090 Ti.

NVIDIA GeForce RTX 4090, 4K Ultra HD

А це в свою чергу дозволить отримати близько 100 FPS навіть у передових ігрових проектах при 4K Ultra HD, і це з активним рейтрейсингом та активованим згладжуванням DLSS.

З іншого ж боку, TDP у GeForce RTX 4090 такий же, як і у GeForce RTX 3090 Ti — 450 Вт. Це найвищий показник серед одночіпових ігрових рішень, принаймні поки на світ ще не з’явилася GeForce RTX 4090 Ti. А значить на виробниках відеокарт лежить турбота про те, щоб тепло добре відводилося від GPU.

ASUS TUF Gaming GeForce RTX 4090 OC Edition

На прикладі ASUS TUF Gaming GeForce RTX 4090 OC Edition (TUF-RTX4090-O24G-GAMING) ми з вами маємо нагоду дізнатися, яка система охолодження впорається з такою “пічкою” і що нас насправді очікує в плані продуктивності. Тож вмощуйтеся зручніше, буде цікаво!

Специфікація

Модель

ASUS TUF Gaming GeForce RTX 4090 OC Edition (TUF-RTX4090-O24G-GAMING)

GPU

NVIDIA AD102-300-A1

Мікроархітектура

NVIDIA Ada Lovelace

Техпроцес, нм

4

Кількість CUDA-ядер

16384

Кількість текстурних блоків

512

Кількість растрових блоків

176

Кількість тензорних ядер

512

Кількість ядер RT

128

Номінальна / динамічна частота графічного ядра, МГц

2205 / 2535 («Silent»)
2235 / 2565 («Boost»)

2265 / 2595 («OC»)

Об’єм пам'яті, ГБ

24

Тип відеопам'яті

GDDR6X

Ефективна частота пам'яті, МГц

21000

Ширина шини пам'яті, біт

384

Пропускна здатність пам'яті, ГБ/с

1008

Внутрішній інтерфейс

PCI Express 4.0 x16

Зовнішні інтерфейси

2 x HDMI 2.1a
3 x DisplayPort 1.4a

Максимальна роздільна здатність, пікселів

7680 x 4320

Мінімальна рекомендована потужність блока живлення, Вт

850

Додаткові роз'єми живлення PCIe

1 х 16-контактний

Розміри (відповідно до вимірів в нашій тестовій лабораторії), мм

348,2 x 150 x 72,6

(350 x 150 x 73 мм)

Підсвічування

ASUS AURA SYNC

Драйвери

Свіжі драйвери можна завантажити з сайту компанії ASUS або сайту виробника GPU

Сайт виробника

ASUS

Сторінка пристрою

ASUS TUF Gaming GeForce RTX 4090 OC Edition

Упаковка та комплект постачання

Флагманська, принаймні до виходу RTX 4090 Ti, відеокарта отримала коробку відповідних розмірів і з незвичним оформленням кутів. А на звороті традиційно міститься достатньо інформації про ключові її особливості. Ще одна грань повідомляє про необхідність додаткового 16-контактного конектора блока живлення, хоча на практиці використовуються лише 12 контактів.

ASUS TUF Gaming GeForce RTX 4090 OC Edition

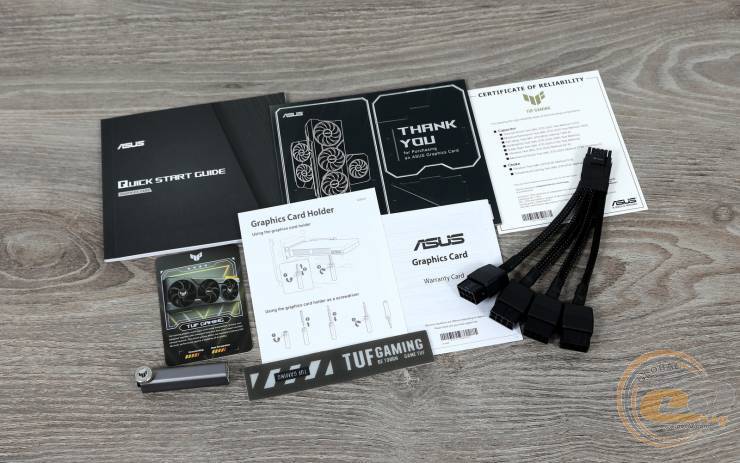

Один такий перехідник якраз іде в комплекті постачання. Також тут присутня документація користувача, липучка для укладання кабелів і тримач для відеокарти.

Останній, до слова, також має функцію викрутки, що досить зручно при монтажі.

Зовнішній вигляд

ASUS TUF Gaming GeForce RTX 4090 OC Edition

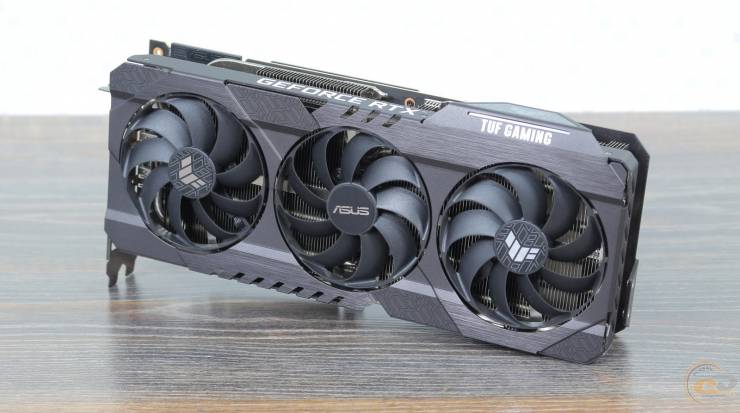

 ASUS TUF Gaming GeForce RTX 3090 OC Edition (299 х 139 x 53 мм)

ASUS TUF Gaming GeForce RTX 4090 OC Edition

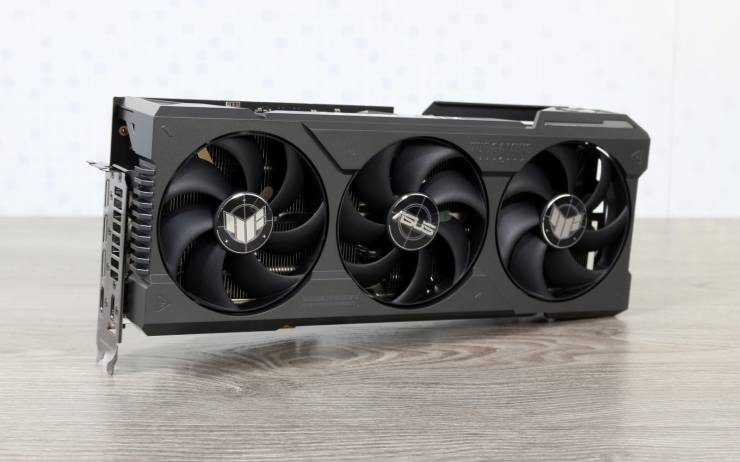

 ASUS TUF Gaming GeForce RTX 4090 OC Edition (350 x 150 x 73 мм)

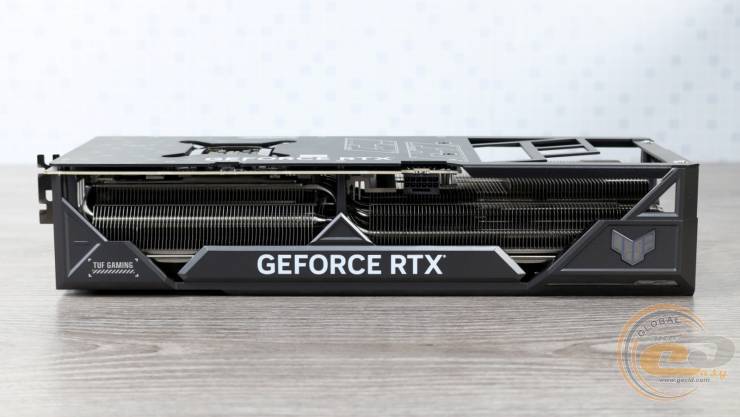

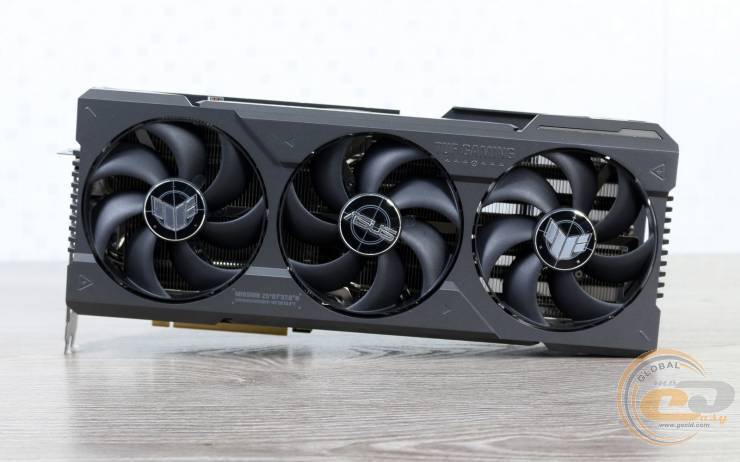

Екстер’єр ASUS TUF Gaming GeForce RTX 4090 OC Edition в чомусь нагадує попередників, але і відбулися певні зміни. Так, на місці дуже близькі сіро-чорні відтінки, та і сам верхній кожух як і раніше металевий. Щоправда, декоративних наскрізних вирізів у ньому вже немає, та і його форми дещо помінялися.

Але найбільша метаморфоза — це розміри RTX 4090, яка порівняно з RTX 3090 “поправилася” на 50 мм в довжину, 11 мм в ширину і 20 мм в товщину. Тому і комп’ютерний корпус для її монтажу має бути відповідний. А враховуючи немаленьку вагу пристрою, використання комплектної підставки просто необхідне для збереження слоту PCIe в цілісності.

Підсвічувана зона майже не змінилася — світиться логотип лінійки ASUS TUF Gaming і смужка під ним. Звісно ж, в наявності підтримка технології синхронізації ASUS AURA SYNC.

ASUS TUF Gaming GeForce RTX 4090 OC Edition

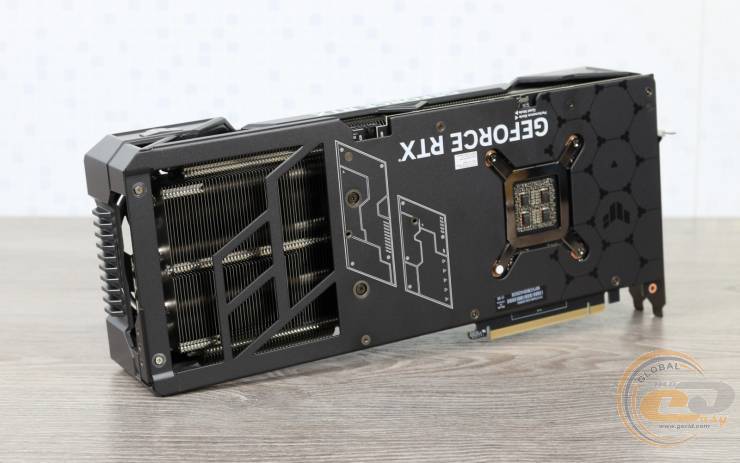

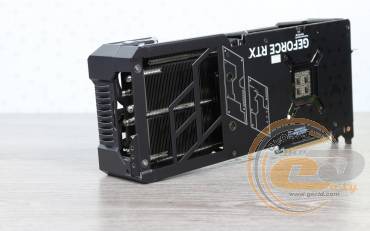

Зворотна сторона прикрита пластиною жорсткості, яка захищає порівняно компактну друковану плату від вигину та виконує роль додаткового радіатора. У ній передбачений виріз напроти останнього вентилятора, що забезпечить більш ефективне продування і виведення теплого повітря. Також корисними будуть два невеличкі вирізи на верхній грані. Один із них полегшить від’єднання конектора живлення, а інший надасть доступ до перемикача режимів роботи СО (Performance і Quiet).

ASUS TUF Gaming GeForce RTX 4090 OC Edition

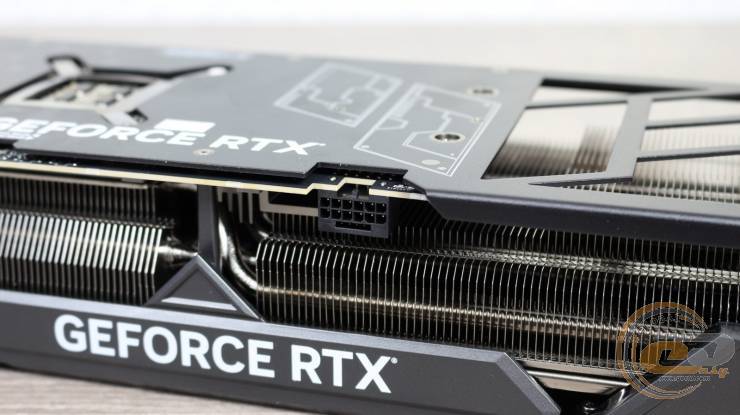

До речі, про живлення. Замість трьох 8-пінових роз’ємів тут використовується один 12-контактний конектор 12VHPWR.

ASUS TUF Gaming GeForce RTX 4090 OC Edition ASUS TUF Gaming GeForce RTX 4090 OC Edition

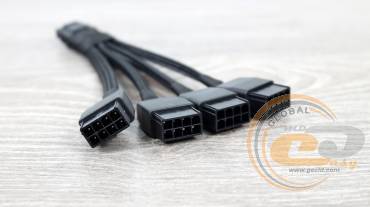

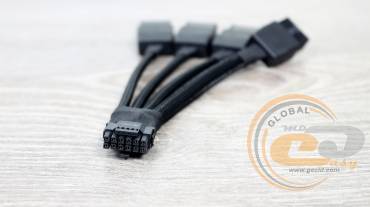

Якщо у блоці живлення такого немає, то можна використати комплектний перехідник з чотирьох 8-контактних PCIe.

Втім, згідно з останньою інформацією, трапляються непоодинокі випадки плавлення контактів при використанні таких адаптерів. Тому було б добре не пошкодувати коштів на блок живлення, який уже обладнаний відповідним конектором. Наприклад, такий є у платиновому ASUS ROG Thor 1200W Platinum II (ROG-THOR-1200P2-GAMING) з 10-річною гарантією від виробника.

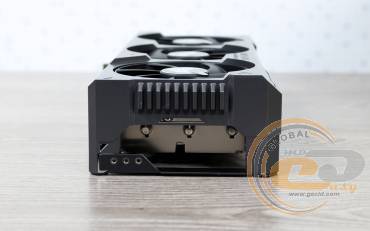

ASUS TUF Gaming GeForce RTX 4090 OC Edition

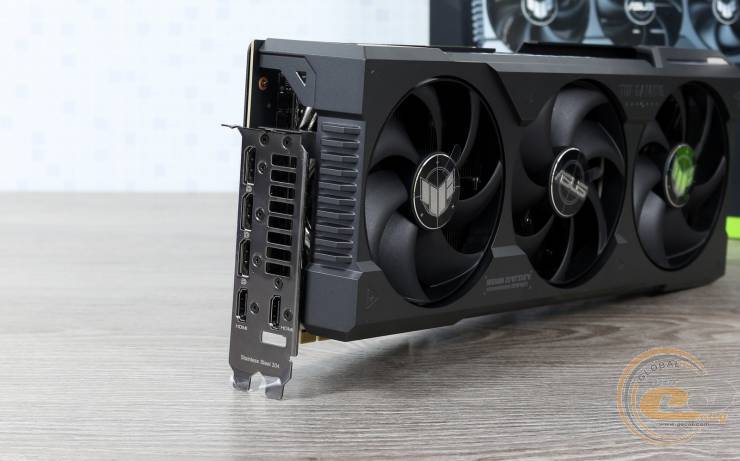

Набір зовнішніх інтерфейсів ASUS TUF Gaming GeForce RTX 4090 OC Edition включає в себе наступні порти:

  • 2 x HDMI 2.1a;
  • 3 x DisplayPort 1.4a.

Що ж, маємо на один HDMI більше, ніж передбачено еталонним дизайном. А максимальна роздільна здатність становить 7680 х 4320 (8K Ultra HD).

ASUS TUF Gaming GeForce RTX 4090 OC Edition

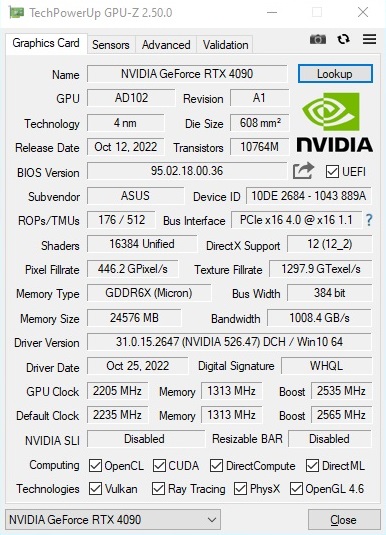

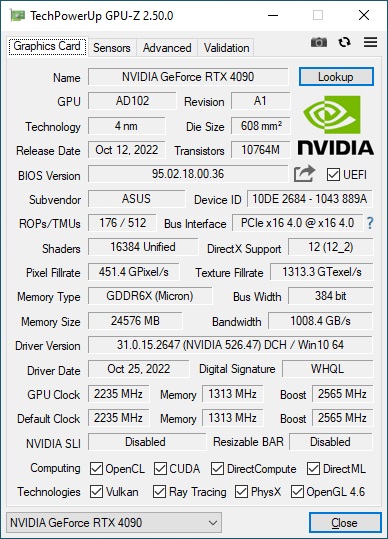

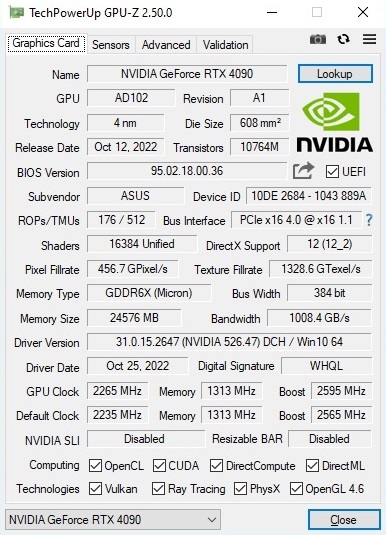

Тепер кілька рядків про начинку, яка забезпечує формування зображення. 4-нм графічний процесор NVIDIA AD102-300-A1 включає до свого складу аж 16384 CUDA-ядер. Базова частота його роботи рівна 2235 МГц, а динамічна досягає 2565 МГц.

ASUS TUF Gaming GeForce RTX 4090 OC Edition

ASUS TUF Gaming GeForce RTX 4090 OC Edition

В свою чергу утиліта ASUS GPU Tweak III дозволяє обрати додаткові профілі “Silent” та “OC”. Перший на 30 МГц знижує номінальну та динамічну частоту GPU, тоді як другий на таку ж саму величину їх піднімає.

Об’єм відеопам'яті рівний 24 ГБ, а сама вона має тип GDDR6X і набрана за допомогою мікросхем виробництва Micron. При ефективній частоті їхньої роботи в 21000 МГц і 384-бітній шині одержуємо пропускну здатність на рівні 1008,4 ГБ/с.

Система охолодження

ASUS TUF Gaming GeForce RTX 4090 OC Edition

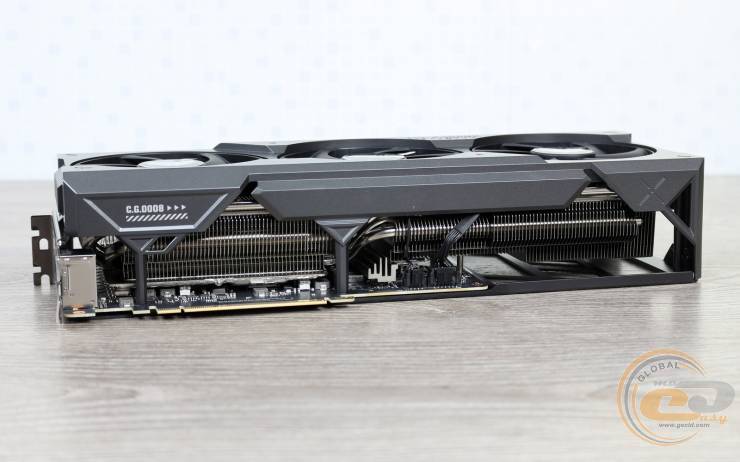

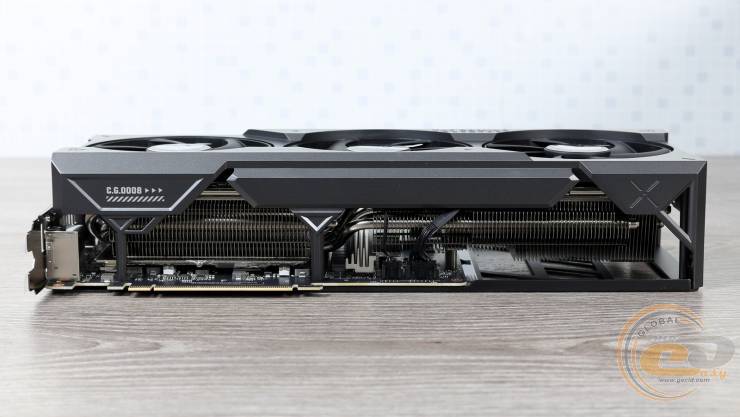

Кулер ASUS TUF Gaming GeForce RTX 4090 OC Edition явно найбільший з усіх, які пройшли через наші руки. Так, з ним плата займає 3,65 слота охолодження. Для прикладу, якщо у вас материнська плата формату microATX, то про використання інших слотів розширення можна забути.

ASUS TUF Gaming GeForce RTX 4090 OC Edition

ASUS TUF Gaming GeForce RTX 4090 OC Edition

В основі “радіаторища” лежать вісім нікельованих мідних теплових трубок діаметром 6 мм. Сам охолоджувач складається з двох секцій — одна безпосереднє забирає тепло від GPU, до речі, через випарну камеру, тоді як друга збільшує площу тепловіддачі.

ASUS TUF Gaming GeForce RTX 4090 OC Edition

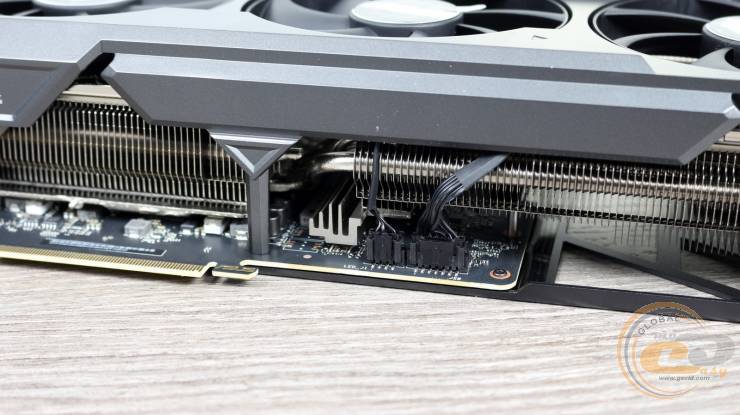

Що приємно, на елементах підсистеми живлення встановлений окремий невеличкий радіатор. До речі, елементна база тут набрана з надійних компонентів. Для прикладу, твердотільні конденсатори здатні пропрацювати 20 000 годин при температурі 105°С.

ASUS TUF Gaming GeForce RTX 4090 OC Edition

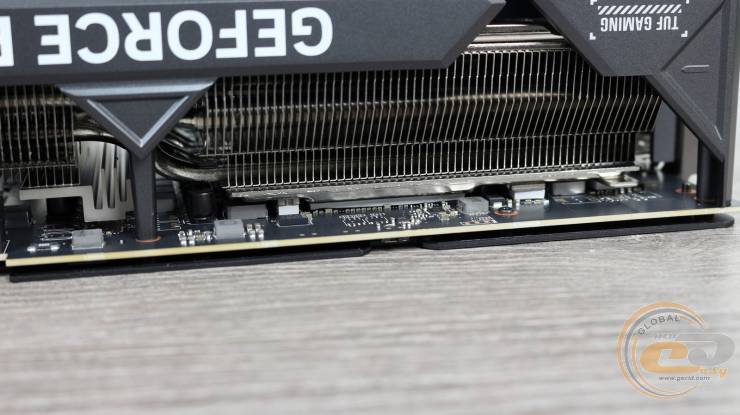

Через термопрокладки основний кулер також охолоджує чіпи пам’яті. Як бачимо, виробник подбав про належне відведення тепла від усіх найгарячіших елементів.

ASUS TUF Gaming GeForce RTX 4090 OC Edition

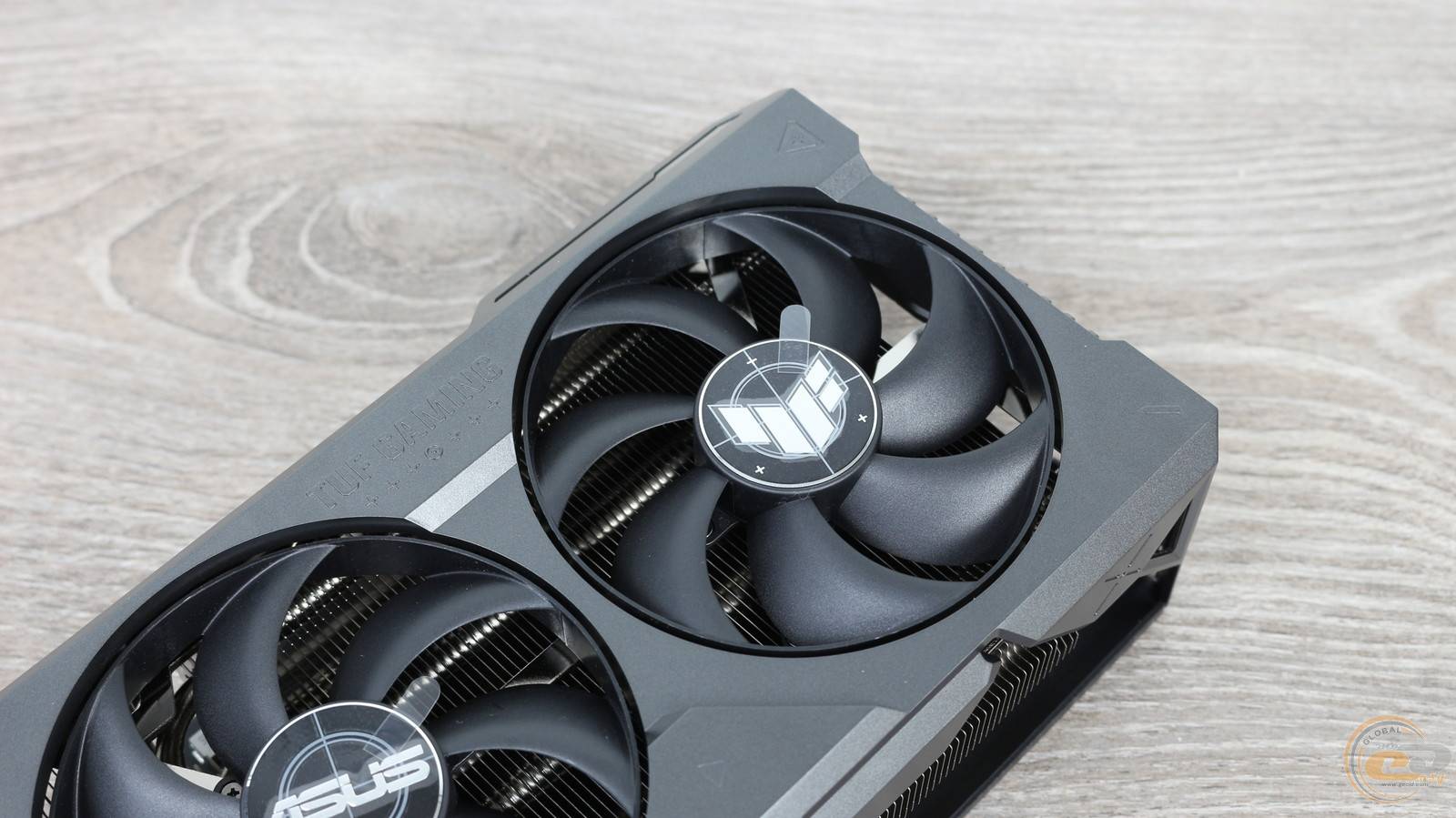

Активне ж охолодження покладене на тріо 103-мм вентиляторів. В їх основі лежать подвійні кулькові підшипники, що позитивно вплине на ресурс.

ASUS TUF Gaming GeForce RTX 4090 OC Edition ASUS TUF Gaming GeForce RTX 4090 OC Edition

Як ми уже звикли, два бічні пропелери задля зниження турбулентності обертаються проти годинникової стрілки, тоді як середній — за нею.

ASUS TUF Gaming GeForce RTX 4090 OC Edition ASUS TUF Gaming GeForce RTX 4090 OC Edition

Що ж, давайте перевіримо, як все це працює на практиці.

ASUS TUF Gaming GeForce RTX 4090 OC Edition

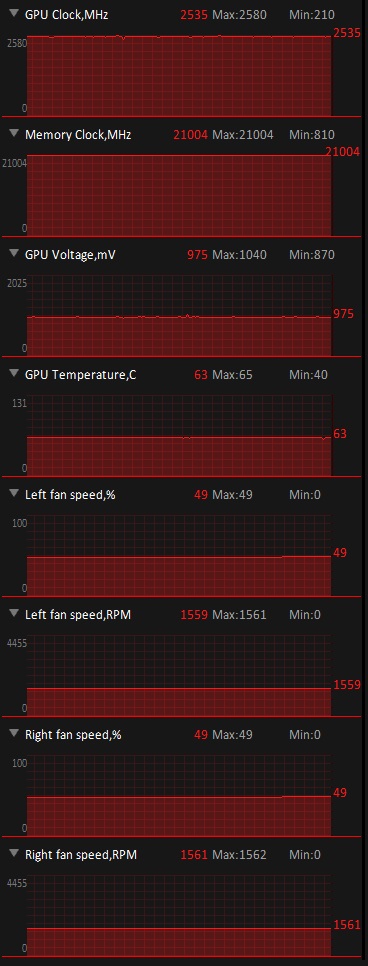

При автоматичному регулюванні швидкості обертання лопатей, при максимальному навантаженні, графічне ядро нагрілося до 63°С. В той же час швидкість пропелерів не перевищувала 1550 об/хв, що супроводжувалося комфортним шумом нижче середнього рівня. Частота GPU зафіксувалася на показнику 2535 МГц.

ASUS TUF Gaming GeForce RTX 4090 OC Edition

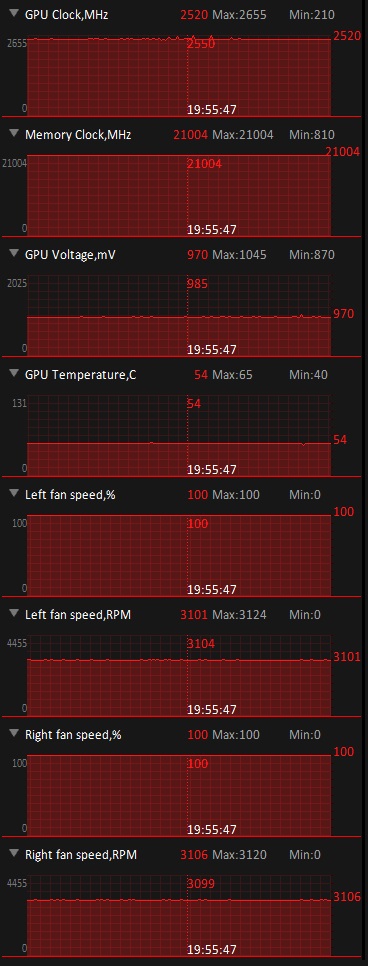

Примусове встановлення частоти обертання лопатей на максимум - 3100 об/хв дозволило знизити температуру графічного процесора до 54°С. Як видно, присутні відмінний запас потужності системи охолодження. Щоправда, шум при цьому злегка перевищив середній рівень і суб'єктивно був лише відносно комфортним для постійного використання. Частота GPU у свою чергу трішки знизилася — до 2520 МГц.

ASUS TUF Gaming GeForce RTX 4090 OC Edition

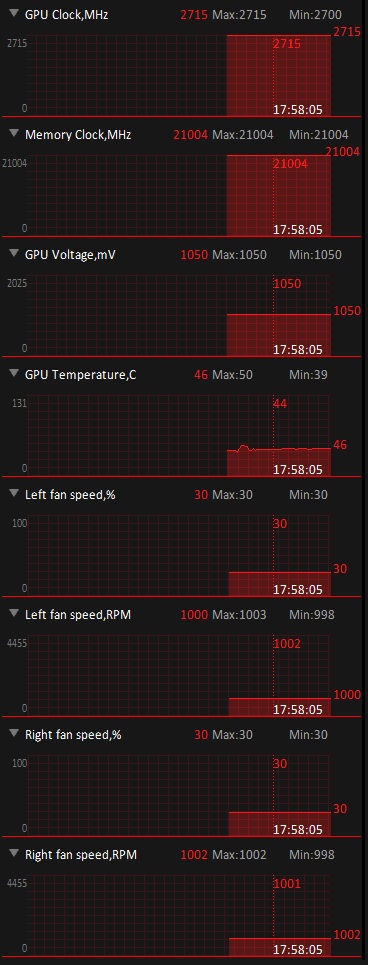

При реальному ігровому навантаженні в Assassin Creed Odyssey у Full HD температура склала 46°С при майже безшумній роботи вертушок на швидкості близько 1000 об/хв. Частота графічного процесора в такому режимі піднімалася до 2715 МГц.

ASUS TUF Gaming GeForce RTX 4090 OC Edition

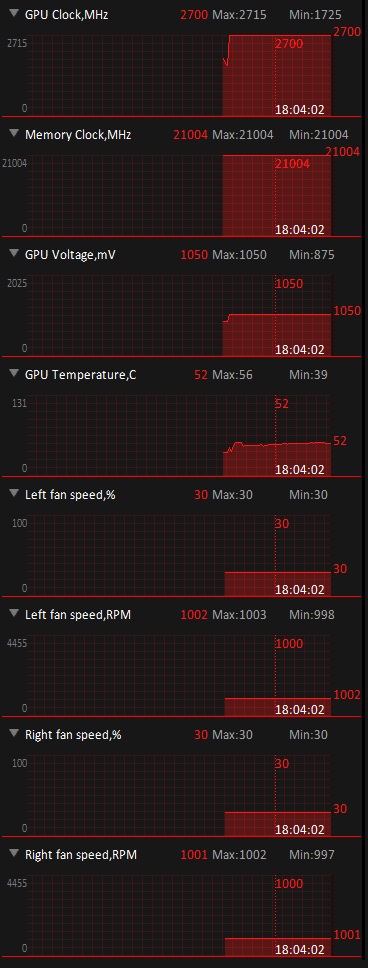

Перехід до роздільної здатності 4K UHD приніс зростання температури до 52-53°С при тих же 1000 об/хв. При цьому частота GPU лише трохи знизилася — до 2700 МГц, що все ще помітно вище за заявлені динамічні показники.

ASUS TUF Gaming GeForce RTX 4090 OC Edition

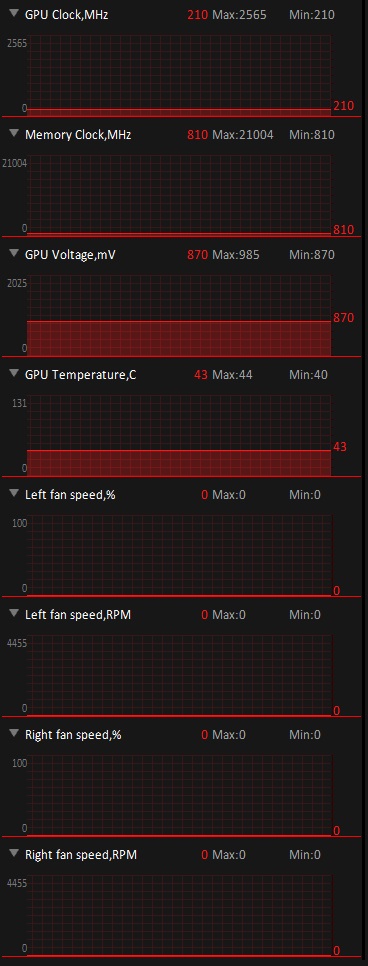

При відсутності навантаження частоти графічного ядра та пам'яті автоматично знижувалися, дозволяючи зменшити енергоспоживання й тепловиділення відеоприскорювача в цілому. У такому режимі температура GPU не перевищувала 43°С, а вентилятори тимчасово відключалися. Активація роботи пропелерів починається лише при досягненні 55°С, а при охолодженні графічного процесора до 50°С вони знову зупиняються.

У підсумку дана система охолодження потішила дуже комфортними акустичними показниками та низьким нагріванням GPU, завдяки чому можлива робота на дуже високих частотах. Єдине “але” — наявність ледь чутного писку дроселів.
