Огляд і тестування відеокарти ASUS GeForce GTX 960 STRIX DirectCU II OC (STRIX-GTX960-DC2OC-4GD5)

Кілька місяців тому більшість виробників розширили свої лінійки відеокарт популярної серії NVIDIA GeForce GTX 960 моделями з 4 ГБ відеопам'яті. Не залишилася осторонь і компанія ASUS. Вона випустила версію ASUS GeForce GTX 960 STRIX DirectCU II OC (STRIX-GTX960-DC2OC-4GD5), яка може додатково похвалитися рядом інших переваг.

ASUS GeForce GTX 960 STRIX DirectCU II OC (STRIX-GTX960-DC2OC-4GD5)

Серед них слід виділити істотний заводський розгін, продуктивну фірмову систему охолодження DirectCU II з підтримкою пасивного режиму роботи «0dB FAN» і якісну елементну базу. Також новинка має хороший набір роз’ємів інтерфейсної панелі та підтримку функціонального ПЗ.

Специфікація:

Модель

ASUS GeForce GTX 960 STRIX DirectCU II OC (STRIX-GTX960-DC2OC-4GD5)

Графічне ядро

NVIDIA GM206 (Maxwell)

Техпроцес, нм

28

Кількість універсальних шейдерних процесорів (CUDA-ядер)

1024

Підтримка технологій і API

DirectX 12, OpenGL 4.4, NVIDIA GPU Boost 2.0, NVIDIA TXAA, NVIDIA FXAA, NVIDIA MFAA, NVIDIA Adaptive Vertical Sync, NVIDIA Surround, NVIDIA PhysX, NVIDIA 3D Vision, NVIDIA SLI, NVIDIA CUDA, NVIDIA GameWorks, NVIDIA GameStream

Номінальна / динамічна частота графічного ядра, МГц

«Gaming»

1228 / 1291

«OC»

1253 / 1317

Обсяг пам'яті, ГБ

4

Тип пам'яті

GDDR5

Номінальна / ефективна частота відеопам'яті, МГц

1753 / 7010

Ширина шини пам'яті, біт

128

Пропускна здатність пам'яті, ГБ/с

112,2

Тип внутрішнього інтерфейсу

PCI Express 3.0 x16

Інтерфейси виведення зображення

1 х HDMI 2.0

3 x DisplayPort

1 х DVI-I

Мінімальна потужність блока живлення, Вт

400

Розміри (згідно з вимірами в нашій тестовій лабораторії), мм

215 x 121 x 41 (227 x 122)

Драйвери

Свіжі драйвери можна завантажити із сайту компанії ASUS або сайту виробника GPU

Сайт виробника

ASUS

Упаковка та комплектація

ASUS GeForce GTX 960 STRIX DirectCU II OC (STRIX-GTX960-DC2OC-4GD5)

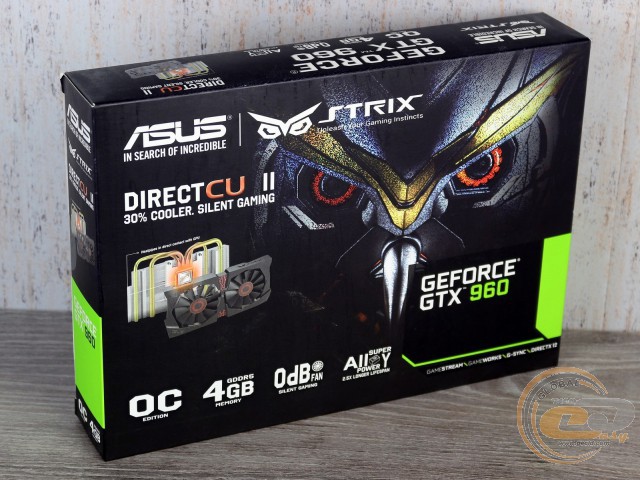

Відеокарта постачається в коробці зі щільного картону із якісною кольоровою поліграфією. На її лицьовій стороні розташований логотип виробника та серії ASUS STRIX. Нижче знаходиться зображення фірмової системи охолодження DirectCU II, яка на 30% продуктивніша за референсну модель, судячи із наявного поряд напису. Також тут розташована позначка про наявність заводського розгону та об’єм відеопам'яті.

ASUS GeForce GTX 960 STRIX DirectCU II OC (STRIX-GTX960-DC2OC-4GD5)

На звороті упаковки міститься схема розташування роз’ємів інтерфейсної панелі та більш детальний опис можливостей ASUS STRIX-GTX960-DC2OC-4GD5:

  • система охолодження підтримує пасивний режим роботи «0dB FAN», що дозволяє їй залишатися абсолютно безшумною при незначному навантаженні;
  • елементна база відповідає фірмовій концепції Super Alloy Power і включає до свого складу твердотільні конденсатори з підвищеним у 2,5 рази терміном служби, дроселі з феритовим осердям і поліпшені польові транзистори;
  • фірмове ПЗ для розгону та моніторингу (GPU Tweak) і безкоштовна ліцензія на програму для ігрових трансляцій XSplit Gamecaster терміном на 1 рік входить у комплект поставки.

ASUS GeForce GTX 960 STRIX DirectCU II OC (STRIX-GTX960-DC2OC-4GD5)

На бічній грані перераховані мінімальні системні вимоги, яких виробник радить дотримуватися для повноцінної роботи відеокарти. Так, потужність блока живлення не повинна бути нижчою 400 Вт, а навантажувальна здатність каналу +12В повинна становити не менше 38 А. Також бажана наявність мінімум одного 6-контактного конектора PCIe.

ASUS GeForce GTX 960 STRIX DirectCU II OC (STRIX-GTX960-DC2OC-4GD5)

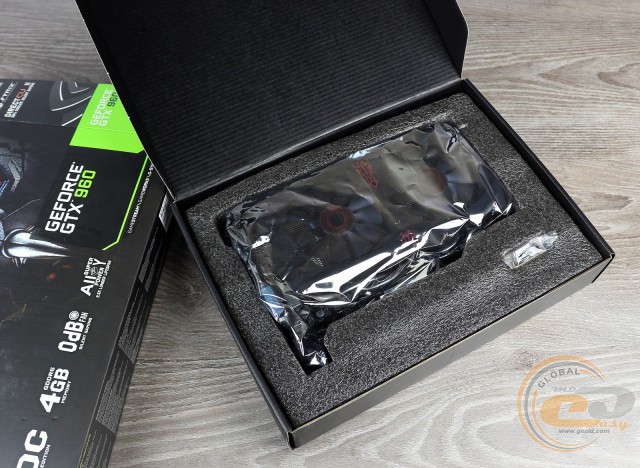

Усередині коробки графічний прискорювач надійно зафіксований за допомогою поролонової форми й антистатичного пакета. Така конструкція дозволить вберегти тендітну електроніку від пошкоджень при транспортуванні.

ASUS GeForce GTX 960 STRIX DirectCU II OC (STRIX-GTX960-DC2OC-4GD5)

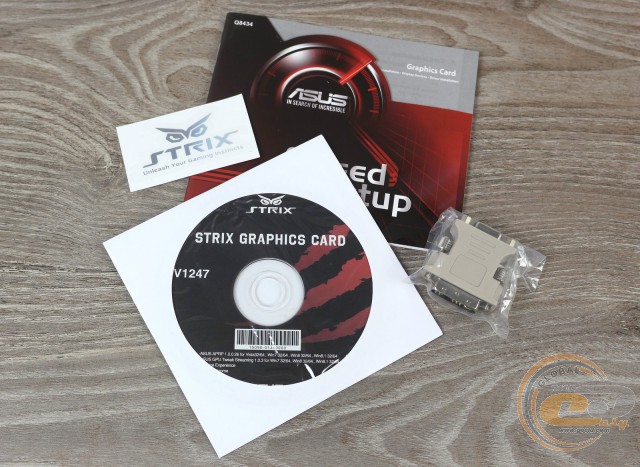

Комплект поставки ASUS GeForce GTX 960 STRIX DirectCU II OC складається із:

  • адаптера DVI-I ↔ D-Sub;
  • диска із програмним забезпеченням і драйверами;
  • наклейки на корпус комп'ютера;
  • короткого посібника користувача.

Перехідник DVI-I ↔ D-Sub є приємним бонусом. Він дозволить приєднати аналоговий монітор.

ASUS GeForce GTX 960 STRIX DirectCU II OC (STRIX-GTX960-DC2OC-4GD5)

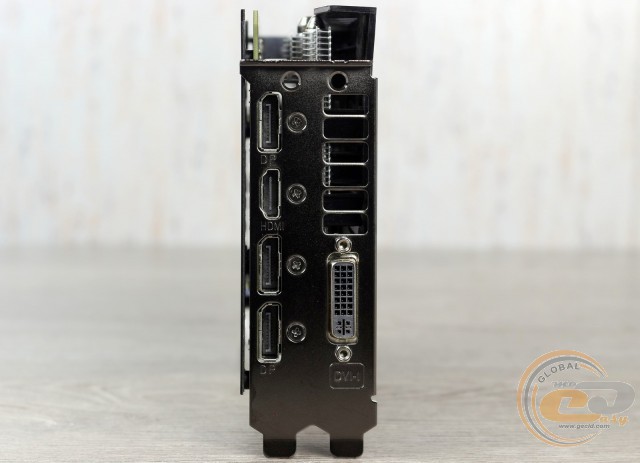

Інтерфейсна панель новинки містить такий набір роз’ємів:

  • 1 х HDMI 2.0;
  • 3 x DisplayPort;
  • 1 х DVI-I.

Підтримуються наступні роздільні здатності:

  • цифрова − до 4096 x 2160;
  • аналогова − до 2048 x 1536.

Зовнішній вигляд і елементна база

ASUS GeForce GTX 960 STRIX DirectCU II OC (STRIX-GTX960-DC2OC-4GD5)

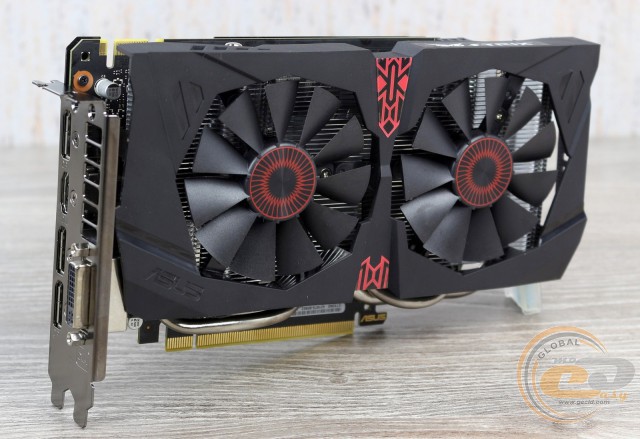

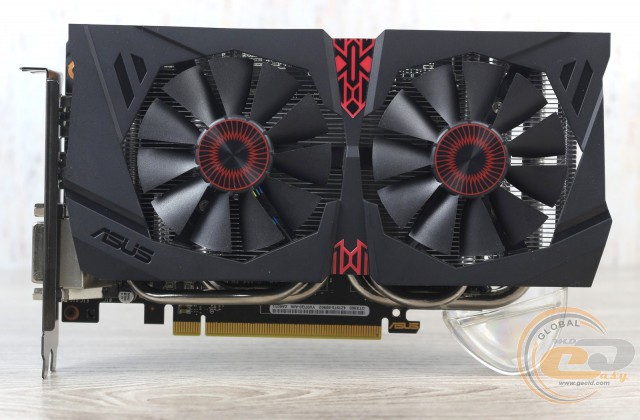

ASUS STRIX-GTX960-DC2OC-4GD5 виконана на компактній друкованій платі. Загальна довжина графічного прискорювача становить усього 227 мм, що дозволить комфортно розмістити його навіть у невеликих корпусах.

ASUS GeForce GTX 960 STRIX DirectCU II OC (STRIX-GTX960-DC2OC-4GD5)

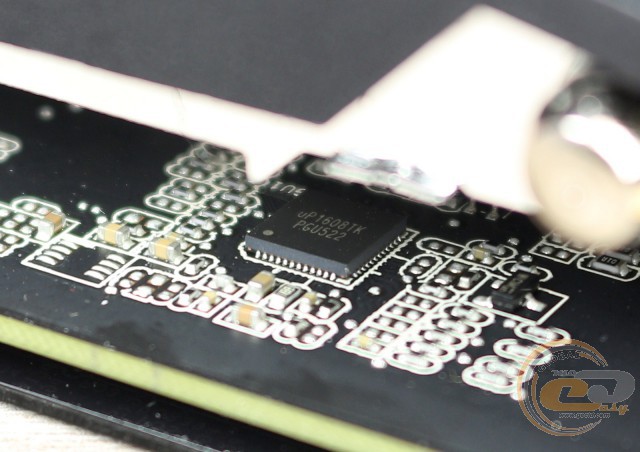

Підсистема живлення відеокарти використовує 5-фазний дизайн: чотири фази відведені для GPU і одна призначена для чіпів пам'яті. ШІМ-контролером виступає мікросхема uP1608TK від компанії uPI Semiconductor.

ASUS GeForce GTX 960 STRIX DirectCU II OC (STRIX-GTX960-DC2OC-4GD5)

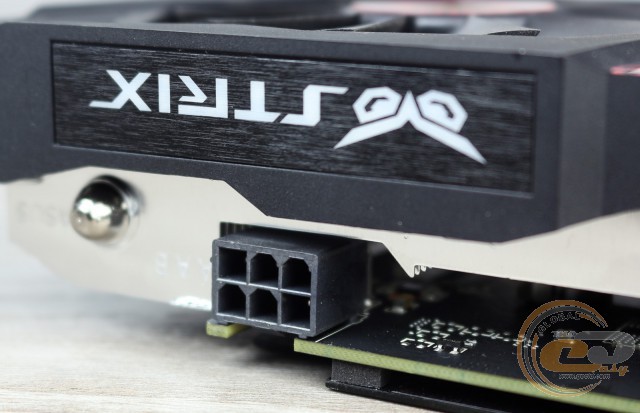

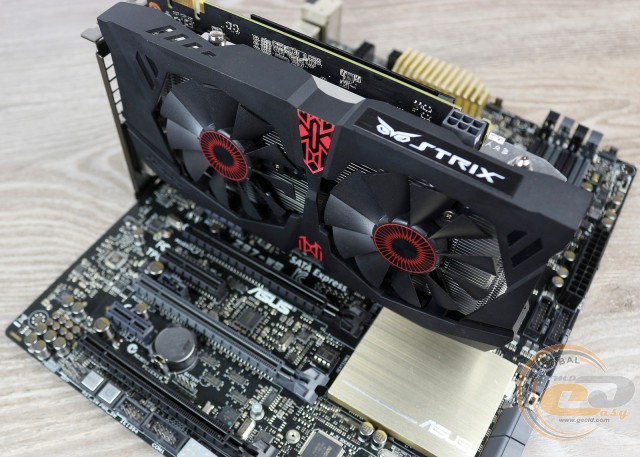

Для повноцінної роботи графічного прискорювача, крім слоту PCI Express 3.0 x16, потрібне підключення ще одного додаткового 6-контактного роз’єму PCIe. Його приєднанню ніщо не перешкоджає, оскільки в текстоліті присутній спеціальний виступ для засувки конектора.

ASUS GeForce GTX 960 STRIX DirectCU II OC (STRIX-GTX960-DC2OC-4GD5)

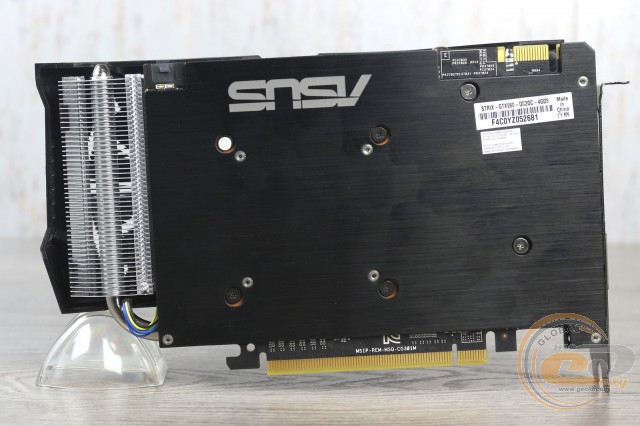

На звороті друкованої плати розташована металева пластина, яка не тільки захищає текстоліт від пошкоджень, але й бере участь у процесі теплообміну. Також відзначимо, що один із чотирьох гвинтів, якими кріпиться система охолодження, має захисну пломбу. Це означає, що демонтаж СО не бажаний і приведе до втрати гарантії.

У правому верхньому куті можна побачити конектор для містка NVIDIA SLI. Він дає можливість об'єднати обчислювальні потужності двох GPU для спільної обробки графіки.

ASUS GeForce GTX 960 STRIX DirectCU II OC (STRIX-GTX960-DC2OC-4GD5)

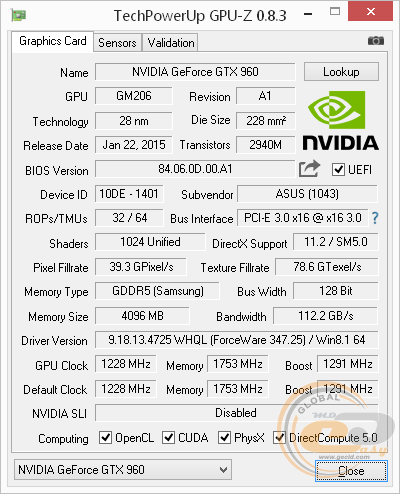

Відеокарта ASUS STRIX-GTX960-DC2OC-4GD5 основана на 28-нм графічному процесорі NVIDIA GM206-300-A1 (Maxwell). Він складається з 1024 універсальних шейдерних процесорів, 64 текстурних блоків і 32 блоків растеризації.

Графічне ядро працює у двох режимах. В першому випадку (режим «Gaming») його номінальна частота становить 1228 МГц, а динамічна − 1291 МГц. При активації профілю «OC» дані значення становитимуть 1253 і 1317 МГц відповідно.

ASUS GeForce GTX 960 STRIX DirectCU II OC (STRIX-GTX960-DC2OC-4GD5)

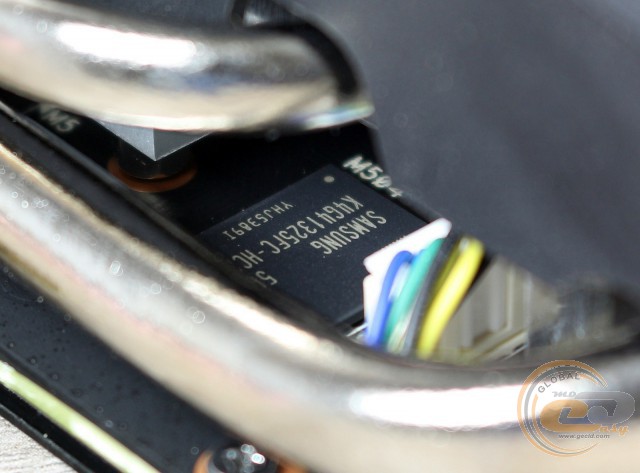

Пам'ять новинки загальним обсягом 4 ГБ набрано за допомогою 8 мікросхем Samsung K4G41325FC-HC28 ємністю 4 Гбіт кожна. Вони працюють на ефективній частоті 7010 МГц, а для обміну даними із графічним ядром використовується 128-бітна шина із пропускною здатністю 112,2 ГБ/с.

Система охолодження

ASUS GeForce GTX 960 STRIX DirectCU II OC (STRIX-GTX960-DC2OC-4GD5)

Відеокарта обладнана фірмовою системою охолодження, яка займає два слоти для карт розширення. Зовнішня її частина прикрита пластиковим кожухом, прикрашеним оригінальними декоративними елементами.

ASUS GeForce GTX 960 STRIX DirectCU II OC (STRIX-GTX960-DC2OC-4GD5)

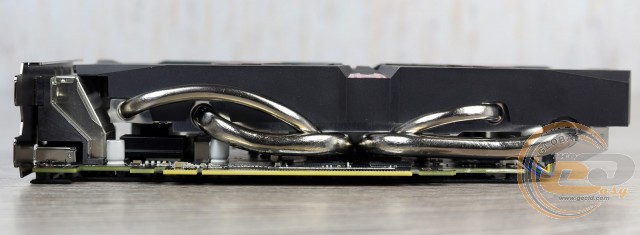

Для відведення тепла від графічного процесора використовується чотири нікельовані теплові трубки. Дві з них мають діаметр 8 мм, а ще дві − 6 мм. Вони характеризуються прямим контактом із поверхнею графічного процесора для прискорення тепловідведення.

ASUS GeForce GTX 960 STRIX DirectCU II OC (STRIX-GTX960-DC2OC-4GD5)

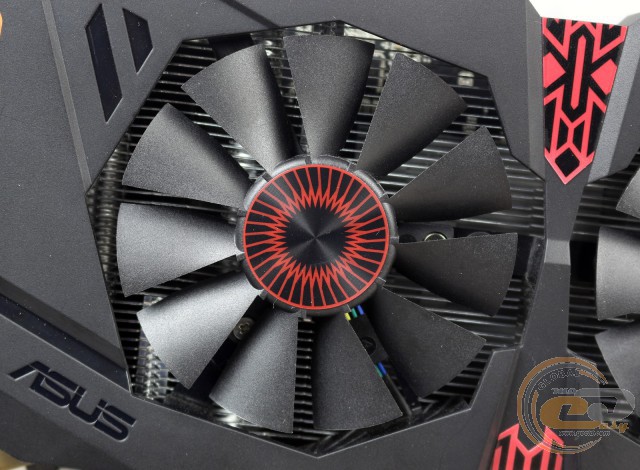

Для обдування використовуються два осьові вентилятори FirstDo FD7010H12S (12 В; 0,35 А) з діаметром лопатей 75 мм. Вони основані на підшипниках ковзання.

ASUS GeForce GTX 960 STRIX DirectCU II OC (STRIX-GTX960-DC2OC-4GD5)

Тепер давайте дослідимо ефективність роботи фірмового кулера під навантаженням. В автоматичному режимі роботи системи охолодження температура графічного процесора не перевищувала 70°С при максимальному навантаженні. Вентилятори при цьому працювали дуже тихо (перший обертався зі швидкістю 1730 об/хв, а другий − 1700 об/хв) і практично не розрізнялися на тлі інших компонентів.

ASUS GeForce GTX 960 STRIX DirectCU II OC (STRIX-GTX960-DC2OC-4GD5)

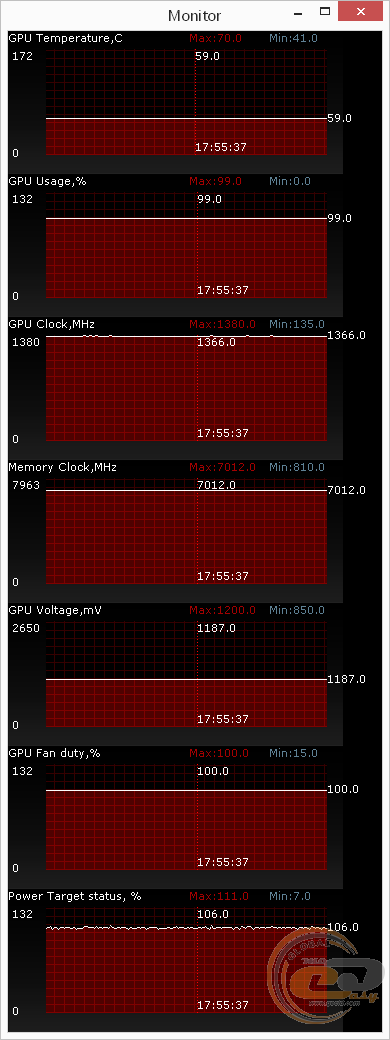

Після запуску вертушок на максимальній швидкості (перша оберталася із частотою 3300 об/хв, а друга − 3280 об/хв), температура GPU опустилася до 59°С. Навіть у такому режимі шум знаходився на середньому рівні та був досить комфортним для тривалого перебування за комп’ютером.

ASUS GeForce GTX 960 STRIX DirectCU II OC (STRIX-GTX960-DC2OC-4GD5)

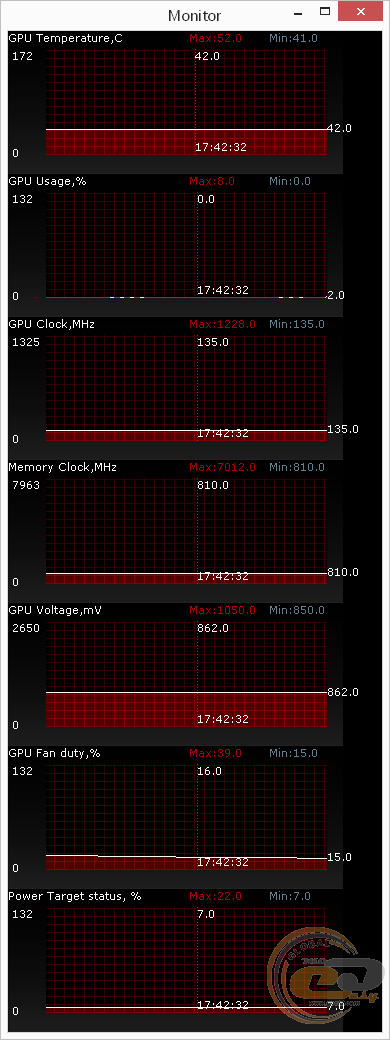

В простої температура графічного процесора опустилася до 42°С, а кулер перейшов у пасивний режим. У цьому й проявляється робота технології «0 dB FAN»: беззвучний режим роботи кулера при низьких навантаженнях.
