Огляд і тестування відеокарти ASUS ROG STRIX GeForce GTX 1080 GAMING OC
12-08-2016
На даний момент на ринку присутня уже дуже велика кількість найрізноманітніших модифікацій флагманської відеокарти NVIDIA GeForce GTX 1080, тому при бажанні ви зможете придбати навіть версію із попередньо встановленим водоблоком для підключення до контуру СВО. Для любителів же традиційного повітряного охолодження вибір також досить широкий.
Однією з найбільш функціонально багатих модифікацій із повітряним охолодженням є відеокарта ASUS ROG STRIX GeForce GTX 1080 GAMING OC (ROG STRIX-GTX1080-O8G-GAMING), про яку ми й поговоримо в даному огляді. Вона являє собою практично повністю оригінальний виріб із власним дизайном друкованої плати й системи охолодження, який має мало спільного з еталонною NVIDIA GeForce GTX 1080. Давайте ж поглянемо, які переваги ви одержите при купівлі даної моделі.
Специфікація
Модель |
ASUS ROG STRIX GeForce GTX 1080 GAMING OC (ROG STRIX-GTX1080-O8G-GAMING) |
|
Графічне ядро |
NVIDIA GP104-400-A1 |
|
Кількість CUDA-ядер |
2560 |
|
Номінальна / динамічна частота графічного ядра, МГц |
«Gaming» |
1759 / 1898 |
«OC» |
1785 / 1936 |
|
Ефективна частота пам'яті, МГц |
10010 |
|
Об’єм пам'яті, ГБ |
8 |
|
Тип пам'яті |
GDDR5X |
|
Ширина шини пам'яті, біт |
256 |
|
Пропускна здатність пам'яті, ГБ/с |
320,3 |
|
Тип шини |
PCI Express 3.0 x16 |
|
Інтерфейси виведення зображення |
1 x DVI-D |
|
Мінімальна потужність блока живлення, Вт |
500 |
|
Розміри з офіційного сайту (згідно з вимірами в нашій тестовій лабораторії), мм |
298 x 134 x 40 (314 х 131) |
|
Драйвери |
Свіжі драйвери можна завантажити із сайту компанії ASUS або сайту виробника GPU |
|
Сайт виробника |
Упаковка та комплектація
Відеокарта постачається в досить великій коробці, виконаній зі щільного картону з якісною поліграфією. На лицьовій стороні позначена наявність подарунка для любителів гри World of Warships, який включає до свого складу інвайт-код (тільки для нових гравців) для активації бронепалубного крейсера «Діана» і 15 днів преміумного доступу.
Список системних вимог до комп'ютера, у який планується встановлення відеоприскорювача, розташований на одній із бічних сторін коробки. Виходячи з рекомендацій, блок живлення повинен мати потужність не менше 500 Вт, видавати мінімум 42 А по лінії +12В і підтримувати один 8-контактний і один 6-контактний кабелі живлення PCIe.
У комплекті з ASUS ROG STRIX GeForce GTX 1080 GAMING OC постачається короткий посібник користувача, диск із драйверами та утилітами, дві стяжки для проводів і перехідник для живлення.
Для виведення зображення на тестованому адаптері використовується модифікований набір інтерфейсів:
- 1 х DVI-D;
- 2 х HDMI;
- 2 х DisplayPort.
Нагадаємо, що еталонна версія використовує лише один порт HDMI і три DisplayPort. У даному ж випадку компанія ASUS вирішила піти назустріч власникам VR-пристроїв, надавши їм два порти HDMI.
Зовнішній вигляд і елементна база
Модель ASUS ROG STRIX-GTX1080-O8G-GAMING виконана на оригінальній друкованій платі чорного кольору з еталонним принципом компонування. Використовувана елементна база відповідає фірмовій концепції Super Alloy Power II і включає до свого складу винятково високоякісні компоненти: твердотільні та тантал-полімерні конденсатори, мікросхеми IR3555M і дроселі з феритовим осердям. Це підвищує стабільність і надійність роботи графічного адаптера в цілому, а також продовжує термін його служби.
Настільки великі габарити друкованої плати легко пояснюються посиленою 10-фазною підсистемою живлення, де 8 фаз відповідають за живлення графічного ядра, а 2 призначені для відеопам'яті. Нагадаємо, що в еталонній NVIDIA GeForce GTX 1080 застосовується 5+1-фазний дизайн.
Підсистема живлення ядра реалізована на цифровому ШІМ-контролері uP9511P, який встановлений і на еталонних NVIDIA GeForce GTX 1080, NVIDIA GeForce GTX 1070 і NVIDIA GeForce GTX 1060.
Для живлення тестованого графічного адаптера використовується слот PCI Express x16 і два роз’єми PCIe (6- і 8-контактний), розташовані на бічній стороні плати. У свою чергу еталонна версія обходиться тільки одним 8-контактним роз’ємом. Кулер не заважає відключенню кабелів PCIe.
Для забезпечення роботи технології NVIDIA SLI на ASUS ROG STRIX-GTX1080-O8G-GAMING доступні два конектори для підключення відповідних містків.
Зворотна сторона новинки, з самого початку прикрита опорною пластиною, практично повністю позбавлена значимих елементів за винятком згаданих вище тантал-полімерних конденсаторів і двох контролерів Nuvoton 3949S.
Вони використовуються для безпосереднього керування режимом роботи двох підключених до 4-контактних роз’ємів корпусних вентиляторів (технологія ASUS FanConnect). Таким чином, ефективність функціонування даних пропелерів прямо залежить від температури GPU, а не CPU.
В основі новинки лежить графічний чіп NVIDIA GP104-400-A1, який виготовлений за 16-нм техпроцесом. Він складається з 2560 ядер CUDA, 160 текстурних блоків і 64 блоків растеризації. Тестування проводилося в режимі «OC», у якому базова частота графічного процесора збільшена з номінальних 1607 до 1785 МГц, а динамічна – з 1734 до 1936 МГц.
При бажанні в утиліті ASUS GPU Tweak II можна активувати профілі «Silent» і «Gaming». Обидва також характеризуються заводським розгоном графічного процесора. У першому випадку базова й динамічні частоти становлять 1709 і 1860 МГц, а в другому – 1747 і 1898 МГц.
Пам'ять ASUS ROG STRIX-GTX1080-O8G-GAMING, загальним об’ємом 8 ГБ, набрана за допомогою восьми GDDR5X-чіпів компанії Micron, які працюють на рекомендованій ефективній частоті 10010 МГц. Обмін даними між графічним ядром і пам'яттю здійснюється через 256-бітну шину, здатну пропускати 320,3 ГБ інформації за секунду.
Підсвічування
Окремо виділимо систему підсвічування ASUS AURA. За допомогою фірмового ПЗ її можна синхронізувати з аналогічною ілюмінацією на материнських платах компанії ASUS.
Наприклад, комплект із ASUS ROG STRIX X99 GAMING і ASUS ROG STRIX-GTX1080-O8G-GAMING OC виглядає досить заманливо для любителів модінгу та власників корпусів із прозорою бічною панеллю.
Система охолодження
Відеоприскорювач зі встановленою фірмовою системою охолодження DirectCU III займає два слоти розширення і має загальну довжину 314 мм (згідно з вимірами в нашій тестовій лабораторії).
Охолоджувач складається з досить великого двосекційного радіатора, у конструкції якого застосовуються 69 і 73 поперечно розташовані алюмінієві пластини, трьох осьових вентиляторів з діаметром крильчатки 88 мм і пластикового кожуха, який накриває всю конструкцію зверху.
Самі вертушки виготовлені компанією Power Logic і мають маркування «PLD09210S12HH». Номінальна напруга їхньої роботи становить 12 В, а сила струму – 0,40 А, що дає в підсумку потужність в 4,8 Вт.
Для рівномірного розподілу тепла по всій площі радіатора застосовуються п'ять мідних теплових трубок: чотири 8-мм і одна 6-мм. Стандартно для кулерів DirectCU використовується схема їх безпосереднього контакту з поверхнею графічного процесора через невеликий шар термопасти.
Для підвищення ефективності теплообміну теплові трубки надійно припаяні до ребер алюмінієвого радіатора. До того ж вони покриті шаром нікелю для запобігання окисних процесів.
Для охолодження елементів підсистеми живлення використовується невеликий радіатор з термоінтерфейсом на звороті, закріплений на основному радіаторі.
Чіпи пам'яті також оснащені додатковим охолодженням у вигляді окремої пластини з термоінтерфейсом.
При автоматичному регулюванні швидкості обертання лопатей вентиляторів, у режимі максимального навантаження, графічне ядро нагрілося до 69°С, а кулер, судячи з показів моніторингу, працював на 51% від своєї максимальної потужності. Шум при цьому був нижче середнього рівня й абсолютно комфортним. Нагадаємо, що кулер еталонної версії NVIDIA GeForce GTX 1080 Founders Edition в аналогічному режимі втримував температуру графічного процесора на позначці 82°С.
У режимі максимальної швидкості обертання вентиляторів температура GPU знизилася до 58°С. Видаваний при цьому шум перевищив середній рівень і вийшов за комфортні рамки. У свою чергу кулер NVIDIA GeForce GTX 1080 Founders Edition зміг охолодити графічне ядро в аналогічному режимі до 69°С.
При відсутності навантаження частоти роботи графічного процесора та пам’яті автоматично знижуються, що приводить до зменшення їх енергоспоживання й тепловиділення. У такому режимі температура GPU не перевищує 43°С. Відзначимо, що вентилятори запускалися тільки після досягнення позначки 57°С, тому в моменти простою відеокарта точно не потривожить вас зайвим шумом.
У процесі тестування системи охолодження була виявлена цікава особливість. Виявляється, вентилятори можуть працювати незалежно один від одного. У певних умовах при зниженні навантаження на GPU один або два пропелери зупинялися, додатково поліпшуючи акустичний комфорт.
В підсумку кулер DirectCU III показав себе як відмінне рішення, здатне не тільки впоратися із охолодженням розігнаного графічного ядра, але й демонструвати великий запас потужності та комфортний рівень шуму при повсякденній експлуатації.
Тестування
Під час тестування використовувався Стенд для тестування Відеокарт №4
Процесор | AMD Ryzen 9 5900X (Socket AM4, 12/24 x 3,7 – 4,8 ГГц, 105 Вт TDP) / Intel Core i7-8700K (Socket LGA1151, 3,7 ГГц, L3 12 МБ) @4,7 ГГц/ Intel Core i7-980X Extreme Edition (Socket LGA1366, 3,33 ГГц, L3 12 МБ) @ 4,1 ГГц |
Материнська плата | MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX) / ASUS TUF Z370-PRO GAMING (Socket LGA1151, Intel Z370, DDR4, ATX)/ MSI Big Bang-XPower (Socket LGA1366, Intel X58 Express, DDR3, ATX) |
Кулер | be quite! SILENT LOOP 2 240mm / Scythe Mugen 3 Rev. B PCGH Edition (Socket LGA1155, 40,17 CFM, 6 мм, 10,7 дБ) / Deepcool NEPTWIN V2 |
Оперативна пам'ять | 2 x16 ГБ DDR4-4000 G.SKILL TridentZ Neo F4-4000C18D-32GTZN / 2 x 8 ГБ DDR4-3200 Patriot Viper Elite PVE416G280C6KBL/ 3 x 2 ГБ Kingston DDR3-2250 (KHX2250C9D3T1FK3/6GX) |
Накопичувачі | GOODRAM Iridium Pro 240 ГБ; Patriot Burst Elite 2 ТБ / HyperX Savage SSD 480 GB / HDD WD Caviar Green 3 ТБ (WD30EZRX), HDD WD VelociRaptor 1 ТБ (WD1000DHTZ) / SSD Transcend SSD370 256 GB, HDD Samsung HD154UI |
Блок живлення | be quite! DARK POWER 12 1200 Вт / Seasonic X-1050 Gold (SS-1050XM Active PFC) / Seasonic SS-1200XP Active PFC F3, 1200 Вт |
Корпус | be quiet! DARK BASE PRO 900 Orange rev.2 / CHIEFTEC LF-01B (Middle Tower) / Cooler Master COSMOS SE |
Монітор | ASUS PB287Q, 4K Ultra HD / 3 x Dell UltraSharp U2212HM Black (E-IPS, Full HD) |
Операційна система | Microsoft Windows 10 64-bit / Microsoft Windows 7 64-bit SP1 |
Мишка + килимок та клавіатура | Razer Imperator 2012 + Razer Goliathus Speed Edition, Razer BlackWidow |
Не дивно, що досить високий рівень заводського розгону ASUS ROG STRIX-GTX1080-O8G-GAMING дозволив їй стати одноособовим лідером нашого тестування. Цілком очікувано вона обійшла еталонну версію NVIDIA GeForce GTX 1080 Founders Edition у середньому на 5%, що гарантує вам додаткові 5-10 кадрів за секунду в режимі 4K.
Також тестована новинка виявилася швидшою і за інших сусідок по лінійці в особі модифікацій NVIDIA GeForce GTX 1070 і NVIDIA GeForce GTX 1060 з заводським розгоном, які поступилися їй близько 15% і 35% відповідно. Навіть флагманська модель попереднього покоління, ASUS ROG Matrix Platinum GTX 980 Ti, незважаючи на свій значний розгін, виявилася позаду в середньому на 11%. У всіх випадках ключову роль зіграв тип використовуваного графічного процесора, його тактова частота та кількість структурних блоків – чим вони вищі, тим кращий результат. До того ж NVIDIA GeForce GTX 1080 має більш швидку GDDR5X-пам'ять, яка також зробила свій внесок у загальну перемогу над конкурентами.
Порівняння ж із найбільш швидкою на теперішній момент одночіповою відеокартою від AMD (AMD Radeon R9 FURY X) зафіксувало її відставання в середньому на 32%.
Окремо відзначимо, що енергоспоживання ASUS ROG STRIX-GTX1080-O8G-GAMING при максимальному навантаженні в тесті MSI Kombustor усього на 17 Вт вище, аніж в еталонної NVIDIA GeForce GTX 1080, і набагато нижче, ніж в AMD Radeon R9 FURY X.
Розгін

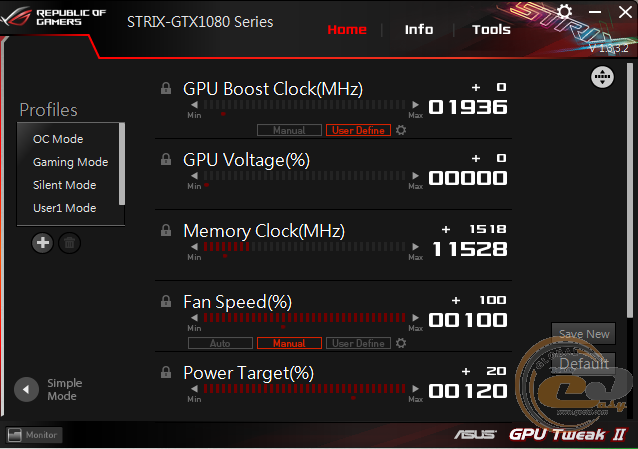

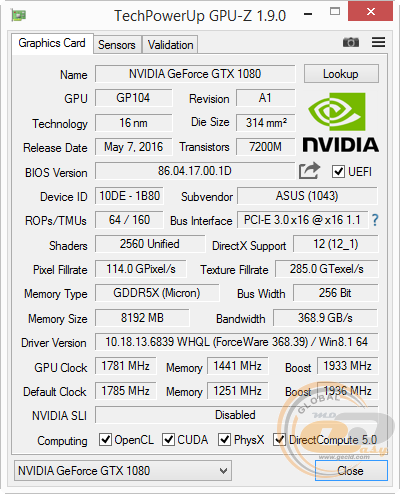

За допомогою утиліти ASUS GPU Tweak II 1.3.2.2 нам вдалося підвищити напругу на графічному процесорі з номінальних 912 – 981 МГц до 1000 – 1093 мВ (коливалася залежно від навантажень і їх тривалості). Для збільшення динамічної тактової частоти з 1936 до 1974 МГц довелося додатково підвищити показник «Power Limit». При цьому відеокарта увесь час намагалася скинути ручний розгін до заводського рівня. Успіхом можна назвати лише прискорення відеопам'яті з 10010 до 11528 МГц (приріст 15,2%). Енергоспоживання тестового стенду з відеокартою в MSI Kombustor зросло з 297 до 362 Вт.

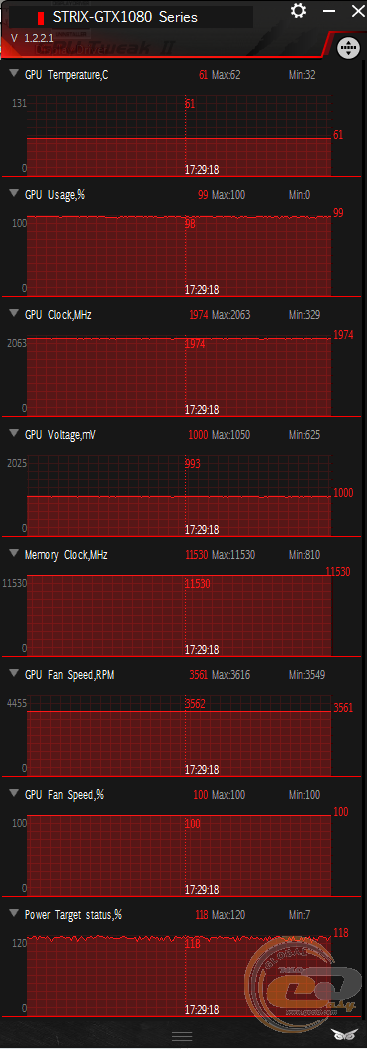

В процесі розгону швидкість обертання вентиляторів була примусово встановлена на максимум. У такому режимі температура графічного ядра не перевищувала 61°С, тобто залишається досить великий запас до критичної позначки в 94°С. Оцінити приріст продуктивності внаслідок ручного розгону можна в таблиці нижче:
Тестовий пакет |
Стандартні частоти |
Розігнана відеокарта |
Приріст продуктивності, % |
|
DOOM 2016 |
3840x2160 |
60,2 |
63 |
4,7 |
The Witcher 3: Wild Hunt |
3840x2160 |
60,4 |
63,4 |
5,0 |
Grand Theft Auto V |
3840x2160 |
53 |
55,6 |
4,9 |
Alien: Isolation |
3840x2160 |
101,1 |
106,3 |
5,1 |
Futuremark 3DMark v1.4.778, 1920x1080, Fire Strike |
Score |
19439 |
20207 |
4,0 |
Graphics score |
23435 |
24129 |
3,0 |
|
Combined score |
8554 |
9391 |
9,8 |
|
Rise of the Tomb Raider v1.0 |
1920x1080 |
160,3 |
167,9 |
4,7 |
Assassin's Creed: Syndicate v.1.5 |
1920x1080 |
124,4 |
131,2 |
5,5 |
DOOM 2016 |
1920x1080 |
152,9 |
159,8 |
4,5 |
BioShock Infinite |
1920x1080 |
197,6 |
206,2 |
4,4 |
LuxMark v2.0 |
Score |
5261 |
5843 |
11,1 |
Battlefield 4 |
1920x1080 |
172,8 |
179,2 |
3,7 |
Crysis 3 |
1920x1080 |
111,7 |
116,3 |
4,1 |
Середній приріст |
5,3 |
В остаточному підсумку нам вдалося досягнути в середньому 5,3% приросту, що великою мірою є заслугою підсистеми відеопам'яті. Сам по собі результат невисокий, але він досягнутий на тлі відмінного заводського розгону. Тому новинка в першу чергу підійде тим користувачам, які не бажають самостійно займатися розгоном, повністю довіряючи заводським налаштуванням.
Висновки
У підсумку ASUS ROG STRIX GeForce GTX 1080 GAMING OC (ROG STRIX-GTX1080-O8G-GAMING) можна сміливо назвати насправді флагманською відеокартою, яка одержала у своє розпорядження велику кількість фірмових технологій. Вона характеризується модифікованою друкованою платою, високоякісною елементною базою, посиленою підсистемою живлення, приємним дизайном, зміненим набором відеовиходів і значним заводським розгоном.
Окремої уваги заслуговує відмінна система охолодження DirectCU III. Крім низького рівня шуму при повсякденному використанні, вона має великий запас потужності й демонструє набагато кращі результати, аніж еталонна турбіна.
У свою чергу любителі модінгу з гідністю оцінять оригінальну систему підсвічування ASUS AURA, яка може працювати індивідуально або синхронізуватися з аналогічними системами на фірмових материнських платах, наприклад, ASUS ROG STRIX X99 GAMING.
Що ж стосується продуктивності новинки, то які-небудь коментарі зайві: на теперішній момент це найшвидша відеокарта, яка побувала в нас на тестуванні. У підсумку ASUS ROG STRIX-GTX1080-O8G-GAMING буде відмінним вибором для складання високорівневої ігрової системи, у якій важливі не тільки продуктивність і надійність усіх вузлів, але й зовнішній вигляд графічного адаптера.
Переваги:
- висока продуктивність;
- надійна елементна база Super Alloy Power II;
- тиха та потужна система охолодження DirectCU III;
- відеокарта виготовлена на повністю автоматичній лінії (ASUS AUTO-EXTREME Technology);
- високий рівень заводського розгону;
- оригінальна система підсвічування ASUS AURA;
- посилена підсистема живлення;
- модифікований набір зовнішніх інтерфейсів;
- подарунок для любителів гри World of Warships.
Особливості:
- необхідність підключення 8- і 6-контактного кабелю живлення PCIe.
Автор: Костянтин Шорохов
Переклад: Олесь Пахолок
Висловлюємо подяку українському представництву компанії ASUS за надану для тестування відеокарту.
Висловлюємо подяку компаніям ASUS, Cooler Master, Deepcool, Intel, Kingston Technology, Razer, Sea Sonic і Transcend за надане для тестового стенду обладнання.
