Огляд і тестування відеокарти ASUS ROG POSEIDON GTX 980 Ti

Відеокарти серії ASUS ROG завжди привертали користувачів своєю високою продуктивністю, інноваціями, якістю й оригінальністю. Компанія ASUS вирішила розширити дану лінійку моделлю, основаною на одному із найбільш високопродуктивних графічних адаптерів на ринку − NVIDIA GeForce GTX 980 Ti, з ключовими особливостями якого ви можете ознайомитися в окремому матеріалі.

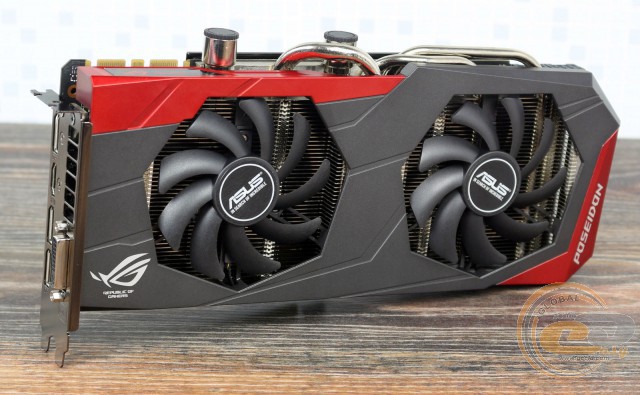

Відеокарта ASUS ROG POSEIDON GTX 980 Ti (POSEIDON-GTX980TI-P-6GD5), а саме про неї піде мова в даному огляді, одержала досить значний перелік переваг у порівнянні з еталонною версією, які з гідністю оцінять не тільки геймери, але й любителі отримати максимум продуктивності шляхом ручного розгону. Вона оснащена гібридним кулером DirectCU H2O, який може працювати як повітряна система охолодження або в складі контуру СВО, що дозволяє досягнути набагато більших показників при оверклокінгу.

Таблиця специфікації відеоприскорювача ASUS ROG POSEIDON GTX 980 Ti:

Оскільки перед нами практично повністю переосмислена модифікація NVIDIA GeForce GTX 980 Ti, то говорити про яку-небудь відповідність референсній моделі ніяк не можна. Прямо можна порівняти лише робочі частоти. У цьому випадку графічне ядро відеокарти може похвалитися помітним рівнем заводського розгону − до 1114 МГц (приріст 11,4% щодо рекомендованих 1000 МГц), а з урахуванням роботи технології NVIDIA GPU Boost 2.0 середнє значення становить 1203 МГц (замість 1075 МГц для еталонного зразка). Відеопам'ять при цьому працює на рекомендованих 7010 МГц.

Упаковка та комплектація

Відеокарта ASUS GeForce GTX 980 Ti POSEIDON PLATINUM постачається у відповідній до свого флагманського статусу великій коробці, виконаній зі щільного картону й прикрашеній лаконічною та стильною поліграфією з логотипом лінійки ASUS ROG. Крім найменування компанії-виробника і моделі пристрою, відзначимо згадування про підтримку технологій NVIDIA G-SYNC, NVIDIA GameWorks, NVIDIA GameStream і DirectX 12.

На звороті відкидної кришки під якою знаходиться невелике оглядове вікно, знаходиться опис основних переваг новинки, а саме:

• ASUS AUTO-EXTREME з Super Alloy Power II – дана модель створена на повністю автоматизованій лінії, що гарантує стабільно високу якість і забезпечує відмову від агресивних хімічних речовин у процесі виробництва. До того ж у її основі використовується якісна елементна база (Super Alloy Power II), яка дозволяє ще більше підвищити надійність роботи новинки.

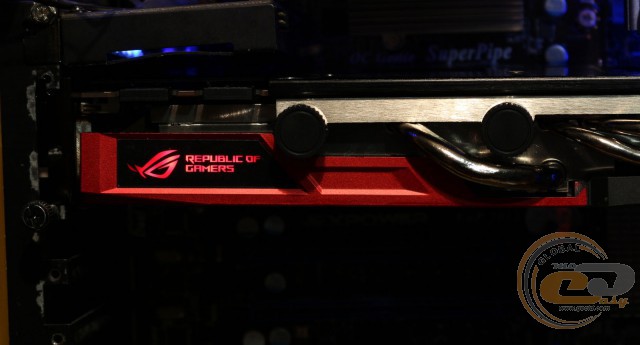

• ROG LED Light – любителі модінгу повинні з гідністю оцінити логотип серії ASUS ROG на бічній стороні відеокарти, який оснащений LED-підсвічуванням.

Зворотна сторона коробки несе на собі зображення інтерфейсної панелі й опис гібридної системи охолодження:

• DirectCU H2O – гібридна система охолодження, яка забезпечує на 5°С нижчу робочу температуру в повітряному режимі роботи та на 30°С – у складі контуру СВО.
• G1/4 − фітинги у водоблоці мають різьбове з’єднання G1/4". Це найпопулярніший стандарт, тому під нього легко буде підібрати відповідні штуцери для приєднання контуру СВО.
• Dual dust-proof fans – система охолодження включає до свого складу два вентилятори з технологією очищення від пилу, що підвищує термін служби кулера на 25%.

Список системних вимог до комп'ютера, у який планується встановлення відеокарти, розташований на одній із бічних сторін коробки. Виходячи з рекомендацій, блок живлення в такій системі повинен мати потужність не менше 600 Вт і видавати мінімум 42 А по лінії +12В. Також тестована модель вимагає підключення двох 8-контактних кабелів PCIe.

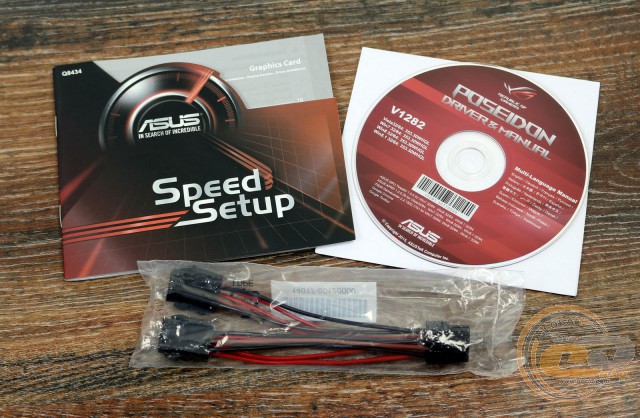

У комплекті з графічним адаптером ми виявили стандартну документацію, диск із ПЗ та перехідник для живлення.

Для виведення зображення на тестованій новинці використовується еталонний набір інтерфейсів:

• 1 х DVI-I;
• 1 х HDMI 2.0;
• 3 х DisplayPort.

Підтримуються наступні роздільні здатності:

• цифрова − до 5120 x 3200;
• аналогова − до 2048 x 1536.

Зовнішній вигляд і елементна база

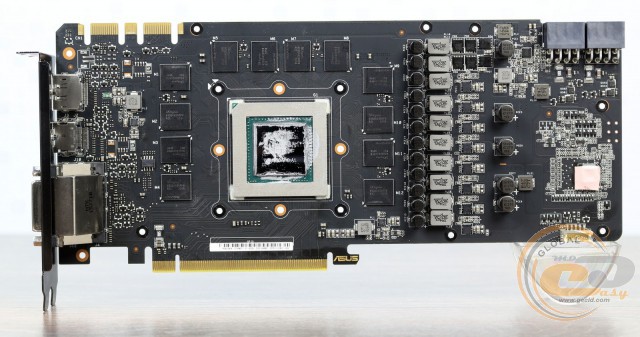

Модель ASUS POSEIDON-GTX980TI-P-6GD5 виконана на оригінальній друкованій платі чорного кольору з еталонним принципом компонування. Використовувана елементна база відповідає фірмовій концепції Super Alloy Power II і включає до свого складу винятково високоякісні компоненти: твердотільні та тантал-полімерні конденсатори, поліпшені МОН-транзистори і дроселі з феритовим осердям. Це підвищує стабільність і надійність роботи графічного адаптера в цілому, а також продовжує термін його служби.

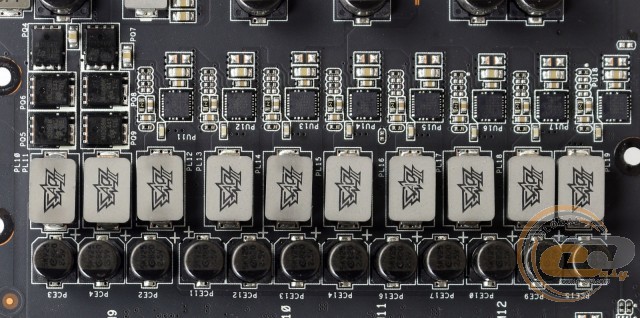

Живлення новинки виконане за посиленою 10-фазною схемою, де 8 фаз відповідають за живлення графічного ядра, а 2 призначені для підсистеми відеопам'яті. Нагадаємо, що живлення еталонної NVIDIA GeForce GTX 980 Ti виконане за 8-фазною схемою.

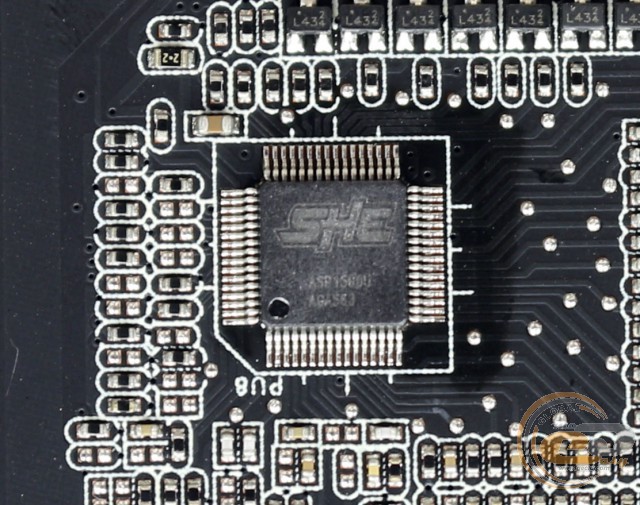

У якості цифрового ШІМ-контролера підсистеми живлення використовується мікросхема ASP1500U.

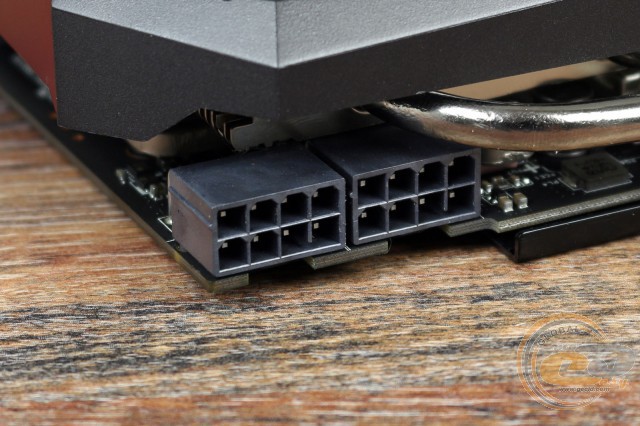

Для живлення тестованого графічного адаптера використовується слот PCI Express x16 і два 8-контактні роз’єми PCIe, розташовані на бічній стороні плати. Через великі габарити кулер злегка ускладнює відключення кабелів PCIe. У свою чергу еталонна версія обходиться тільки одним посиленим 8-контактним і одним 6-контактним роз’ємом.

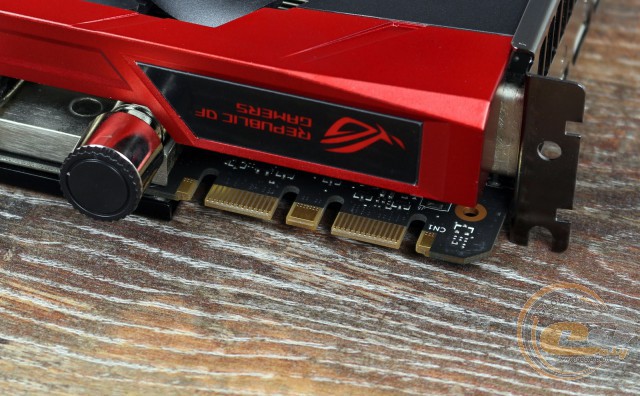

Для забезпечення роботи технології NVIDIA SLI використовуються два конектори для підключення відповідних містків, які дозволяють поєднувати до трьох відеоприскорювачів для спільних розрахунків графічних ефектів.

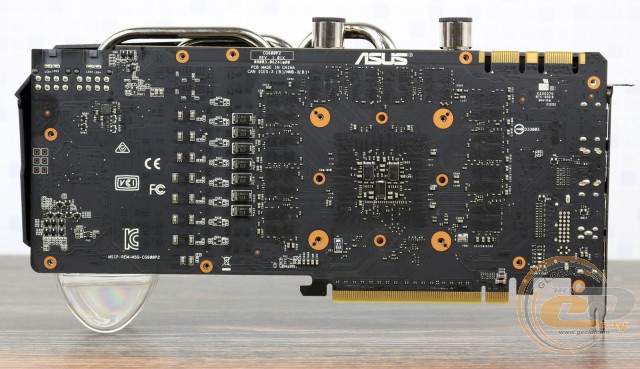

Прикрита опорною пластиною зворотна сторона новинки примітна рядом електричних компонентів.

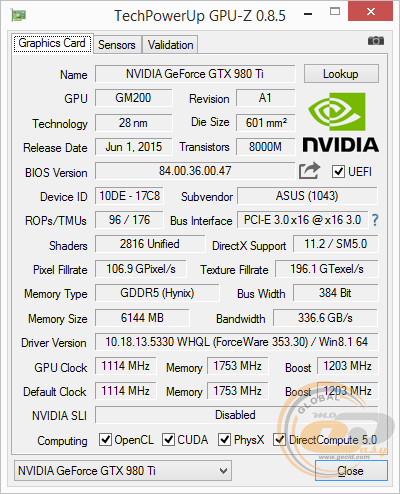

В основі тестованої моделі лежить GPU NVIDIA GM200-310 (Maxwell), виготовлений за 28-нм техпроцесом. Він включає до свого складу 2816 ядер CUDA, 96 блоків растеризації та 176 текстурних блоків. Як ми вже говорили, відеокарта відрізняється заводським розгоном графічного ядра, частоти роботи якого склали 1114 і 1203 МГц.

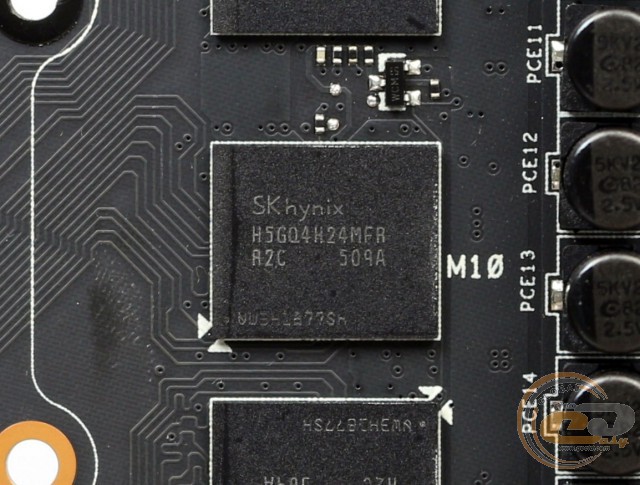

Пам'ять моделі ASUS POSEIDON-GTX980TI-P-6GD5, загальним об’ємом 6 ГБ, набрана за допомогою 12 чіпів SK hynix H5GQ4H24MFR-R2C ємністю 4 Гбіт кожен. Згідно з документацією, їхня ефективна частота рівна 7000 МГц. Обмін даними між графічним процесором і пам'яттю здійснюється через 384-бітну шину, яка здатна пропускати 336,6 ГБ інформації за секунду.

Система охолодження

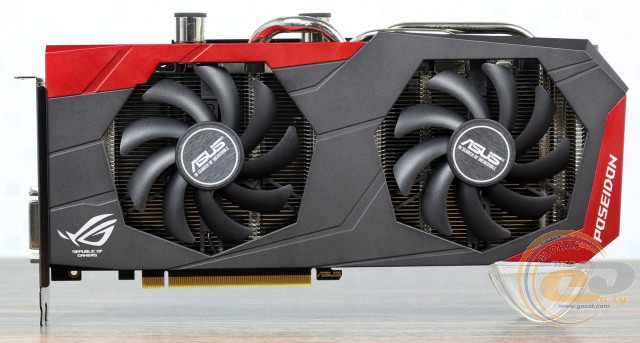

Відеокарта зі встановленою системою охолодження DirectCU H2O займає два слоти розширення й має загальну довжину 287 мм згідно із офіційним сайтом компанії ASUS (295 мм згідно з вимірами в нашій тестовій лабораторії).

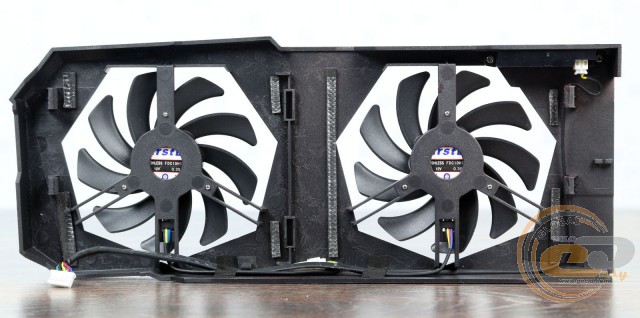

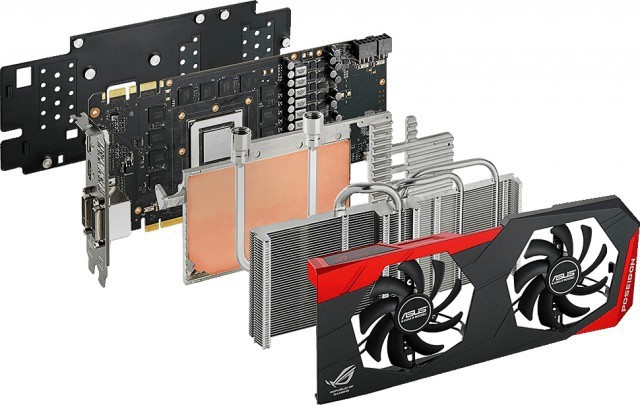

Охолоджувач складається з досить масивного радіатора, у конструкції якого застосовуються 44 подовжньо розташовані алюмінієві пластини, і двох 86-мм осьових вентиляторів, закріплених на пластиковому кожусі.

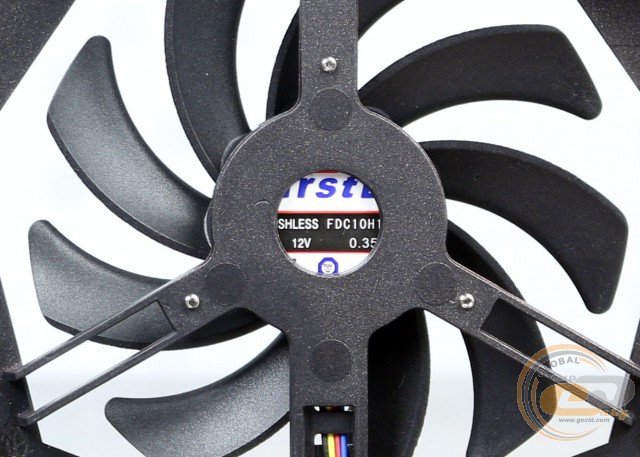

Безпосередньо самі вертушки виготовлені компанією FirstDO і мають маркування «FDC10H12S9-C». Номінальна напруга їх роботи становить 12 В, а сила струму – 0,35 А, що дає підсумкову потужність на рівні 4,2 Вт.

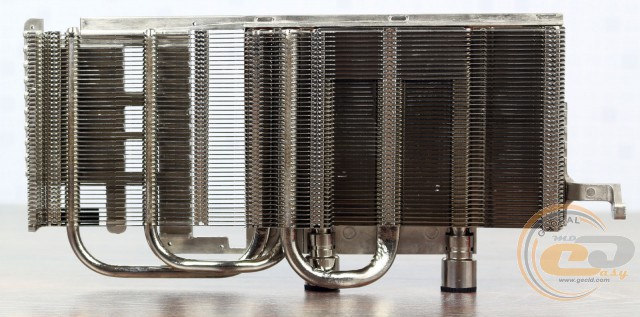

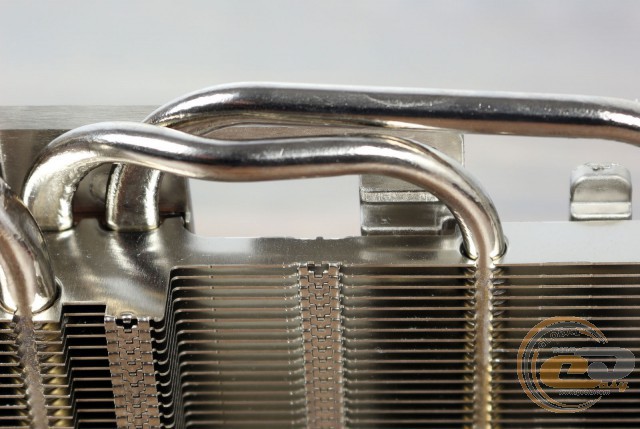

Для рівномірного розподілу тепла по всій площі радіатора застосовуються три мідні теплові трубки різного діаметру: дві 6-мм і одна 8-мм. Ребра радіатора та теплові трубки покриті шаром нікелю, який покликаний знизити падіння ефективності СО у процесі експлуатації, викликане окисненням металів.

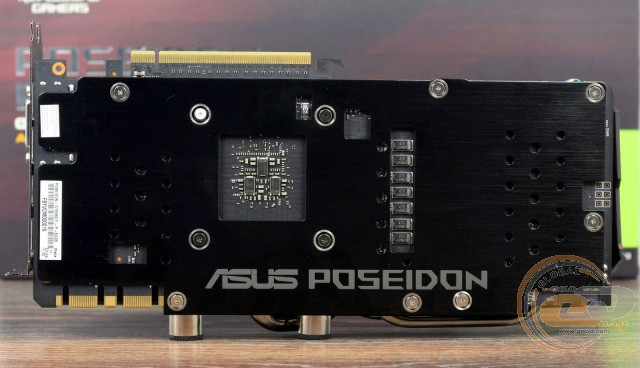

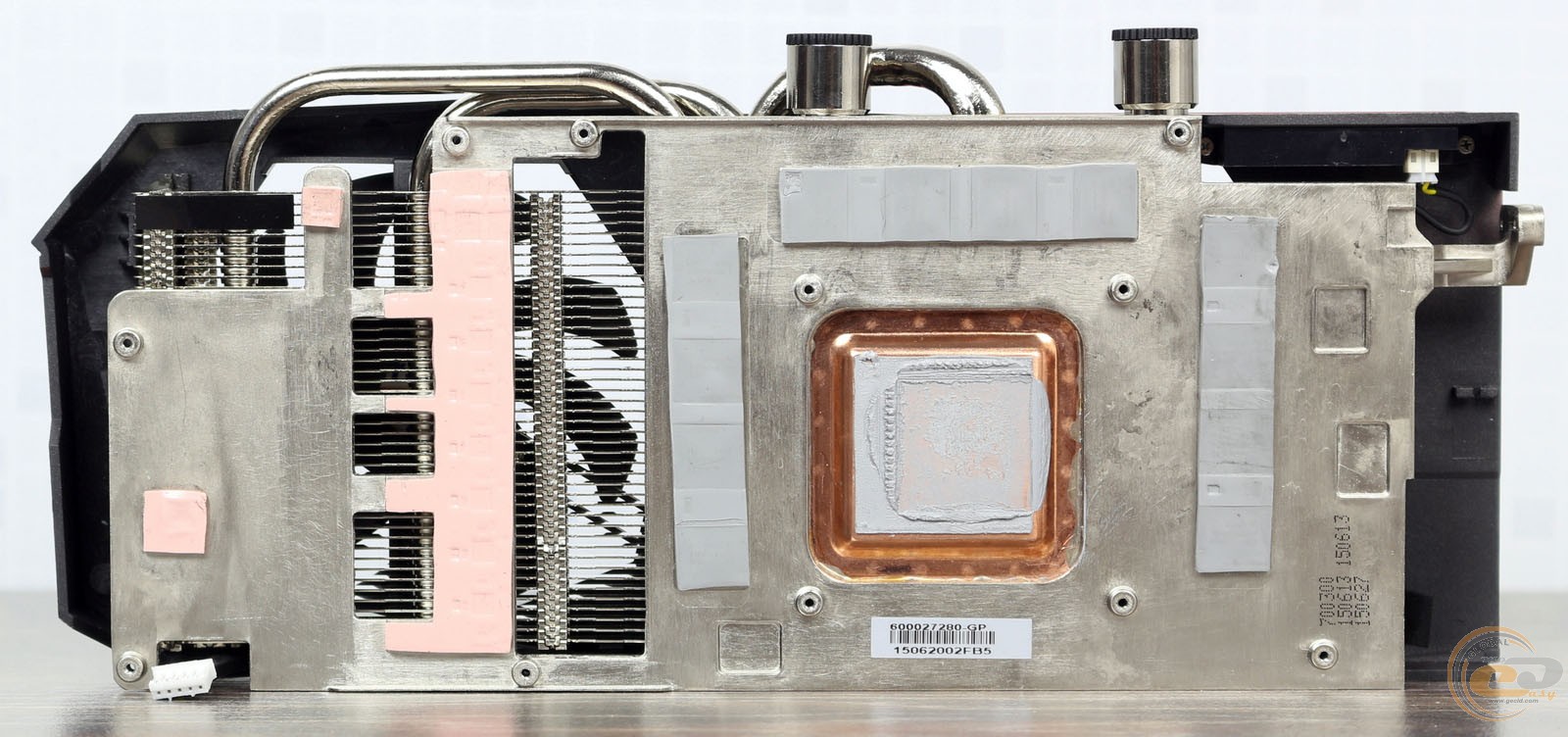

В основі радіатора встановлена досить велика мідна випарна камера, закріплена усередині опорної пластини, на яку нанесений термоінтерфейс для охолодження чіпів пам'яті, елементів підсистеми живлення та ШІМ-контролера.

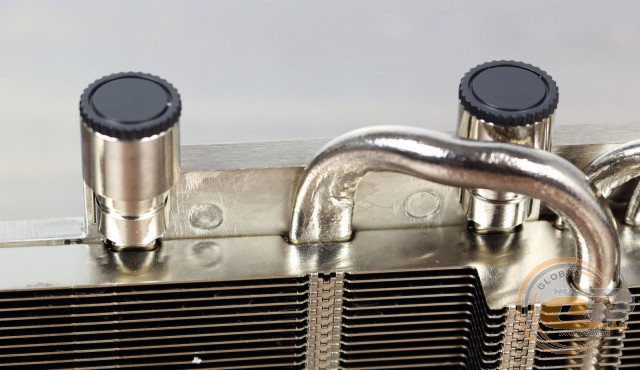

Робота СВО реалізована за допомогою 6-мм каналу для води, який проходить крізь мідну випарну камеру. Для підключення контуру СВО використовуються фітинги з різьбовим з’єднанням G1/4".

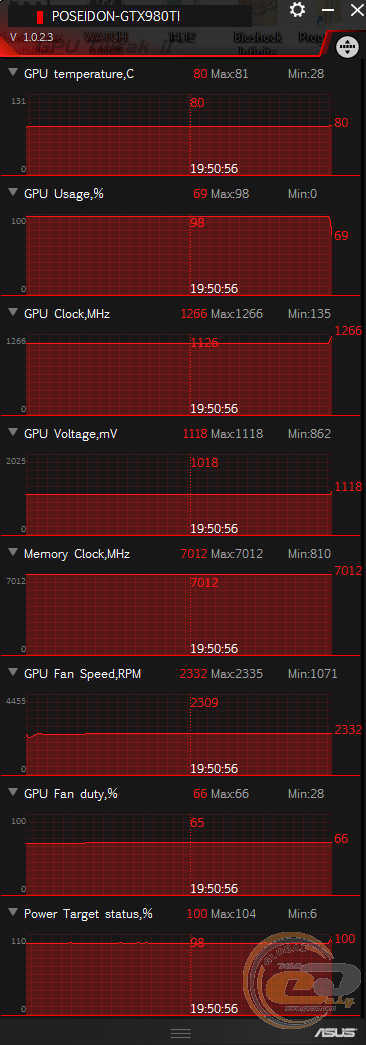

А тепер давайте оцінимо ефективність роботи кулера на практиці в режимі повітряного охолодження. Для моніторингу показників відеокарти ASUS ROG POSEIDON GTX 980 Ti використовувалася утиліта ASUS GPU Tweak II 1.0.2.3.

При автоматичному регулюванні швидкості обертання лопатей вентиляторів, у режимі максимального навантаження, графічне ядро нагрілося до 80°С, а кулер, судячи з показів моніторингу, працював при цьому на 66% від своєї максимальної потужності. Рівень шуму при цьому за суб'єктивними відчуттями був низьким і цілком комфортним.

У режимі максимальної частоти обертання лопатей вентиляторів температура GPU опустилася до 71°С. При цьому шум цілком логічно піднявся вище за середній рівень і перестав бути комфортним для тривалої роботи біля ПК.

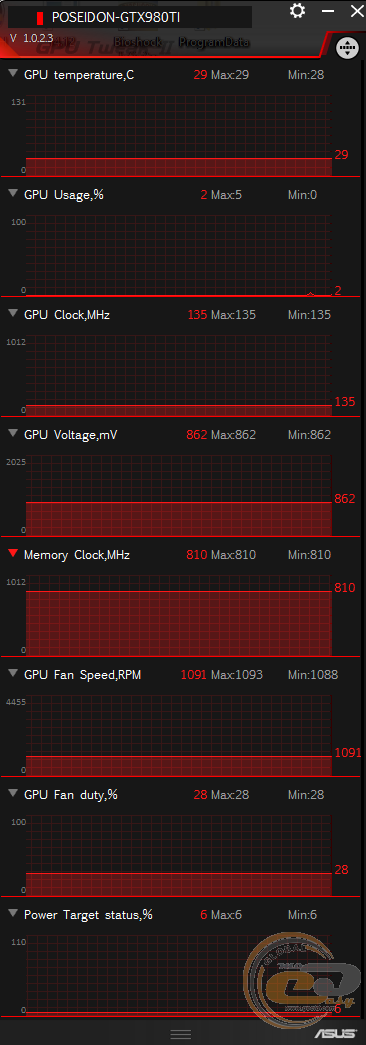

При відсутності навантаження частоти роботи графічного ядра та пам'яті автоматично знижуються, дозволяючи знизити їхнє енергоспоживання та тепловиділення. У такому режимі температура GPU не перевищувала 29°С.

В цілому кулер тестованої моделі проявив себе винятково з позитивного боку, продемонструвавши не тільки високу ефективність охолодження, але й комфортний рівень шуму при повсякденному використанні.
