Огляд і тестування відеокарти ASUS Radeon R9 280X DirectCU II TOP

Продовжуючи знайомити вас із різними версіями представленої в середині жовтня 2013 року відеокарти AMD Radeon R9 280X, ми розглянемо модифікацію компанії ASUS, а саме ASUS Radeon R9 280X DirectCU II TOP. Перш ніж переходити до вивчення новинки нагадаємо, що AMD Radeon R9 280X фактично є поліпшеною версією моделі AMD Radeon HD 7970 GHz Edition, яка тепер може похвалитися підтримкою нової технології AMD Mantle, а також більш доступною вартістю - 300 доларів США. Звичайно ж, у країнах СНД знайти новинку в перші дні продажів за схожою ціною буде неможливо. Також варто взяти до уваги той факт, що озвучена вище вартість буде характерною тільки для відеокарт, виконаних в еталонному дизайні, тоді як модифіковані версії будуть коштувати на кілька десятків доларів дорожче. Що стосується основних конкурентів, то в їхній ролі виступають адаптери NVIDIA GeForce GTX 760 (280 доларів США) і NVIDIA GeForce GTX 770 (400 доларів США). Однак про все по порядку, а для початку давайте глянемо на технічні характеристики відеокарти.

Як бачимо, версія AMD Radeon R9 280X у виконанні ASUS одержала не тільки фірмову систему охолодження DirectCU II, поліпшену елементну базу, про яку ми поговоримо трохи пізніше, але й значний рівень заводського розгону, як графічного ядра, так і відеопам'яті. Зокрема, GPU функціонує на частоті 1070 МГц (приріст 7% щодо рекомендованих 1000 МГц), а відеопам'ять на 6400 МГц (приріст 6,67% щодо еталонних 6000 МГц).

Що стосується друкованої плати, а також схеми живлення, то важко судити про відмінності від еталона, оскільки на момент написання статті можливості вивчити дані параметри в «референсної» AMD Radeon R9 280X у нас не було. Тільки одне можна стверджувати зі стовідсотковою впевненістю: використовувана 12-фазна підсистема живлення відеокарти однозначно є посиленим варіантом еталонного дизайну.

Упаковка та комплектація

Упаковка ASUS R9280X-DC2T-3GD5, а також її оформлення нічим не відрізняється від більшості розглянутих нами раніше відеокарт компанії ASUS. Більша частина лицьової сторони все так само відведена під кольорову поліграфію. Що стосується корисної інформації, то, крім стандартних найменувань компанії виробника та моделі пристрою, відзначимо згадування про об'єм і тип використовуваної відеопам'яті, наявність фірмового ПЗ ASUS GPU Tweak у комплекті поставки та підтримку Windows 8. Найцікавішим є логотип лінійки «TOP» – розігнаних у заводських умовах графічних адаптерів. Не варто упускати з виду й позначення фірмової системи охолодження DirectCU II та цифрової підсистеми живлення DIGI+VRM.

Зворотна сторона коробки відведена під більш докладний опис перерахованих вище переваг, а також під зображення інтерфейсної панелі графічного адаптера.

Список системних вимог до комп'ютера, у який планується встановлення тестованої моделі, розташований на одній із бічних сторін коробки. Виходячи з рекомендацій, блок живлення повинен мати потужність не менше 750 Вт (що насправді є трохи завищеною вимогою), видавати мінімум 24 А по лінії +12В і підтримувати один 8-контактний і один 6-контактний кабелі PCIe.

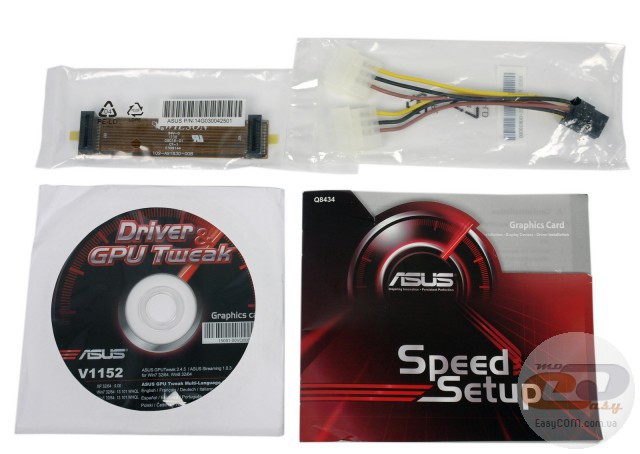

У коробці з ASUS Radeon R9 280X DirectCU II TOP, крім стандартної документації та диска з ПЗ, ми виявили перехідник для живлення графічного адаптера та місток AMD CrossFireX.

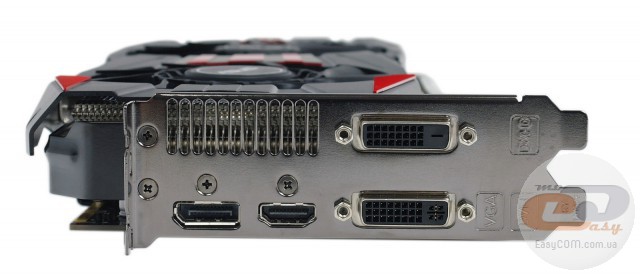

Для виведення зображення на тестованій новинці передбачений еталонний набір відеовиходів:

• 1 х DVI-I;
• 1 х DVI-D;
• 1 х HDMI;
• 1 х DisplayPort.

При бажанні підключити аналоговий монітор вам доведеться потурбуватися про наявність відповідного перехідника самостійно.

Підтримуються наступні роздільні здатності:

• цифрова - до 4096 x 2160;
• аналогова - до 2048 x 1536.

Зовнішній вигляд і елементна база

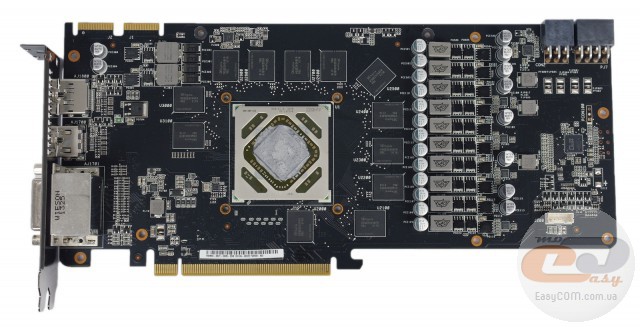

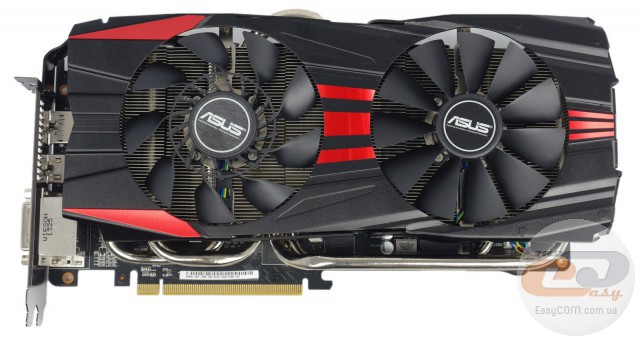

Відеокарта ASUS R9280X-DC2T-3GD5 виконана на досить довгій друкованій платі чорного кольору. Основні принципи розташування набортних елементів досить схожі з рішенням, застосованим у моделі ASUS Radeon HD 7970 DirectCU II.  Як видно, при розробці ASUS Radeon R9 280X DirectCU II TOP інженери компанії не створювали дизайн з нуля, а вирішили доробити вже існуюче рішення. Цілком логічний хід, враховуючи схожість AMD Radeon R9 280X і AMD Radeon HD 7970 GHz Edition.

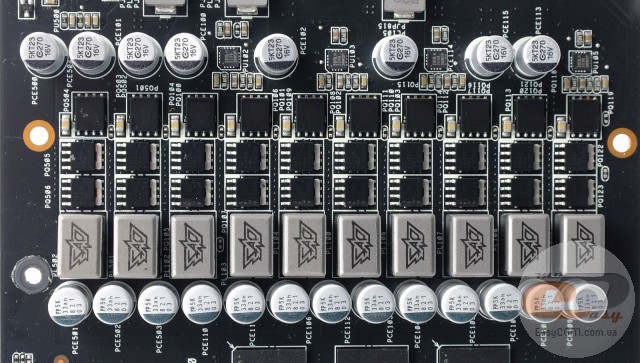

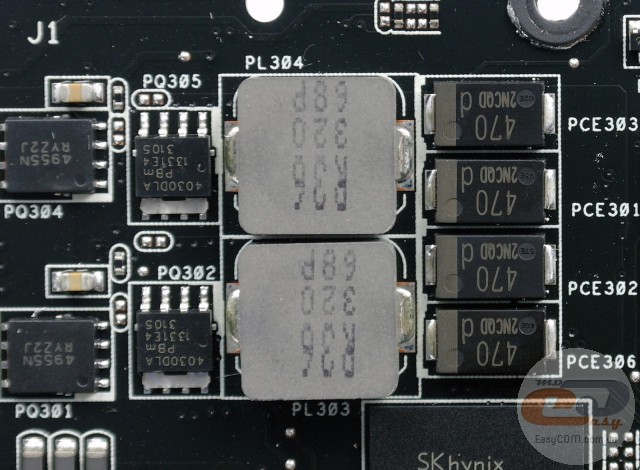

Живлення новинки виконане за посиленою схемою, позначеною виробником як 10+2 фази (вісім для графічного ядра та по дві для відеопам'яті й PLL). Силова частина кожної фази складається із трьох польових транзисторів: двох 4030DLA і одного 4955N виробництва компанії ON Semiconductor.

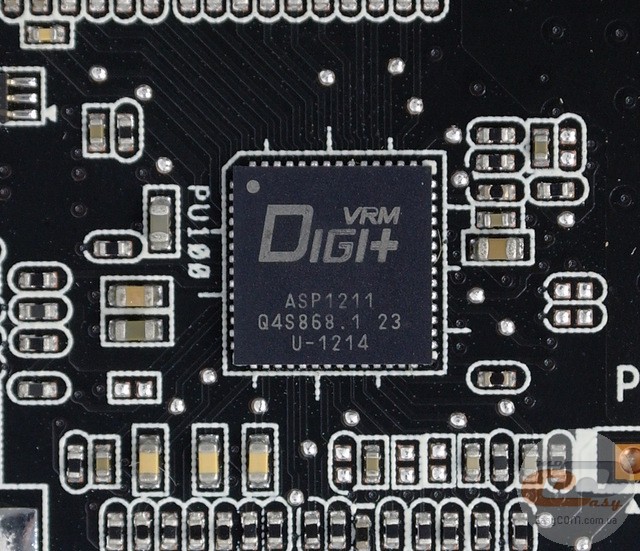

Підсистема живлення графічного ядра реалізована на цифровому ШІМ-контролері DIGI+ VRM ASP1211. Що стосується елементної бази, то, згідно з концепцією DIGI+ VRM + Super Alloy Power, використання твердотільних конденсаторів, дроселів з феритовим осердям, конденсаторів SAP CAP, польових транзисторів зі зниженим опором каналу Low RDS(on) і цифрового ШІМ-контролера дозволяє на 30% знизити пульсації напруги, на 15% підвищити енергоефективність і в 2,5 рази продовжити термін служби відеокарти.

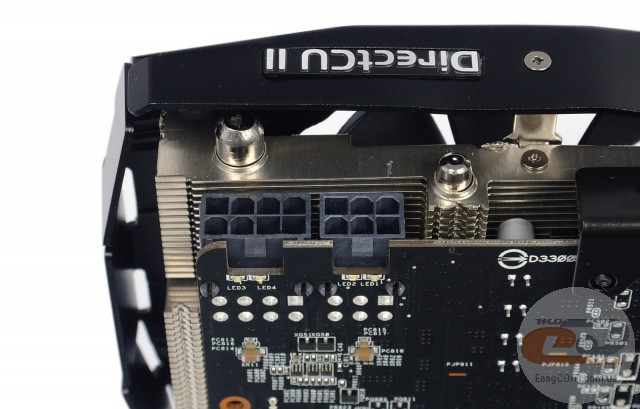

Крім слота PCI Express 3.0 х16, живлення ASUS R9280X-DC2T-3GD5 забезпечується через два додаткові роз’єми, розташовані на бічній стороні. Відповідно до «референсного» дизайну один із них 6-контактний, а другий - посилений, 8-контактний. За традицією відзначимо відмінну роботу інженерів компанії ASUS, які розташували обидва роз’єми «догори ногами», що суттєво спрощує процес підключення та відключення кабелів живлення.

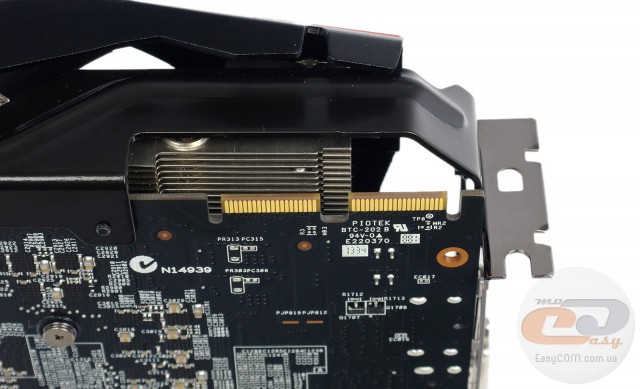

Для реалізації технології AMD CrossFireX модель ASUS Radeon R9 280X DirectCU II TOP має два конектори для встановлення відповідних містків, які дозволяють об'єднати від двох до чотирьох відеокарт для спільних розрахунків графічних ефектів. Цікавою не документованою особливістю є можливість об'єднання в CrossFireX відеоприскорювачів AMD Radeon R9 280X і AMD Radeon HD 7970 GHz Edition, що відкриває перед власниками колишнього флагмана досить цікаві та вигідні перспективи по збільшенню потужності графічної підсистеми.

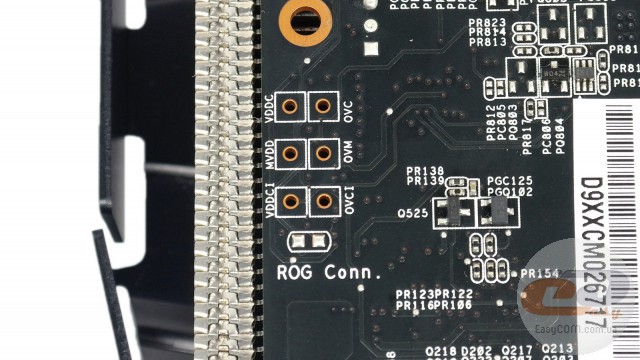

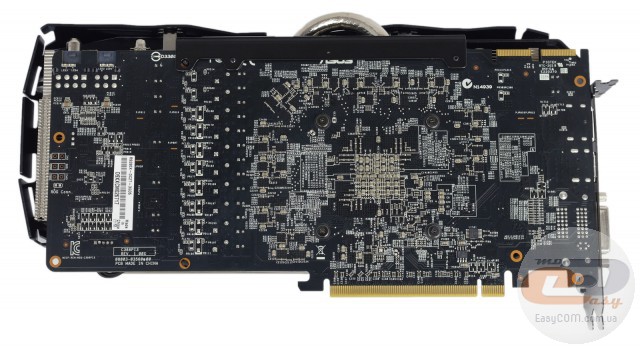

Зворотна сторона друкованої плати, за винятком кріпильних гвинтів системи охолодження та додаткового ребра жорсткості на верхньому краї текстоліту, порадувала нас наявністю контрольних точок для вимірювання напруги на всіх ключових елементах відеокарти, а також контактними майданчиками ASUS ROG Connect. Після підключення їх до сумісної материнської плати, ви зможете регулювати напругу на апаратному рівні через BIOS материнської плати, або за допомогою фірмового ПЗ ASUS AI Suite III.

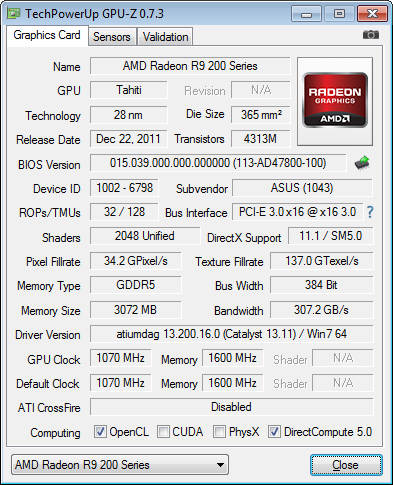

В основі ASUS Radeon R9 280X DirectCU II TOP лежить графічний чіп AMD Tahiti XTL. Він виготовлений за нормами 28-нм техпроцесу й складається з 2048-и універсальних шейдерних конвеєрів, 32-х блоків растеризації та 128-и текстурних блоків. Як ми вже говорили, частота графічного ядра була підвищена щодо рекомендацій AMD і становить 1070 МГц.

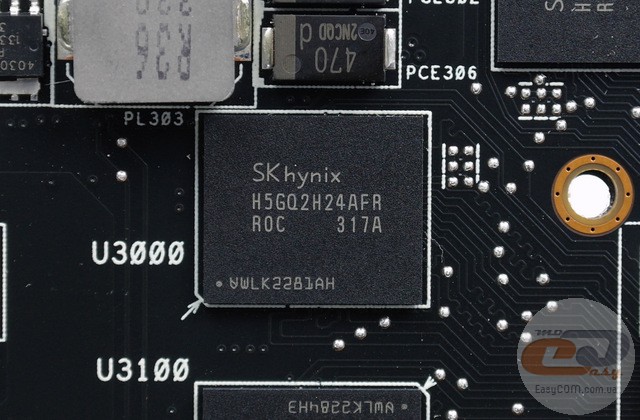

Пам'ять новинки, загальним об'ємом 3 ГБ, набрана за допомогою 12-и чипів ємністю 256 МБ кожний, виробництва компанії SK Hynix. Судячи з маркування (H5GQ2H24AFR-ROC) і документації, їхня номінальна частота рівна 6 ГГц. Обмін даними між графічним ядром і пам'яттю здійснюється через 384-бітну шину, яка здатна пропускати 307,2 ГБ інформації за секунду.

Система охолодження

Відеокарта ASUS R9280X-DC2T-3GD5 зі встановленою системою охолодження DirectCU II займає два слоти розширення та має загальну довжину 284 мм (згідно з інформацією з офіційного сайту) і 300 мм згідно з нашими вимірами в тестовій лабораторії.

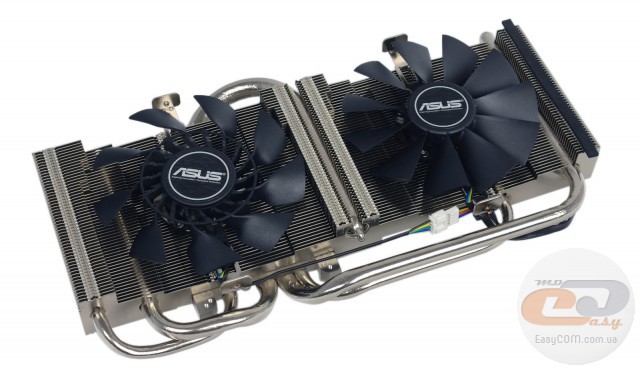

Охолоджувач складається з досить великого радіатора, у структурі якого застосовуються 54 алюмінієві пластини, двох вентиляторів з діаметром крильчатки 97 і 94 мм і кожуха, який накриває всю конструкцію зверху.

Що цікаво, один з вентиляторів виконаний за гібридною технологією CoolTech, поєднуючи в собі внутрішній радіальний вентилятор і зовнішній осьовий (із класичним дизайном лопатей). Подібна конструкція, за словами виробника, забезпечує різноспрямованість повітряних потоків і сприяє прискореному відведенню тепла.

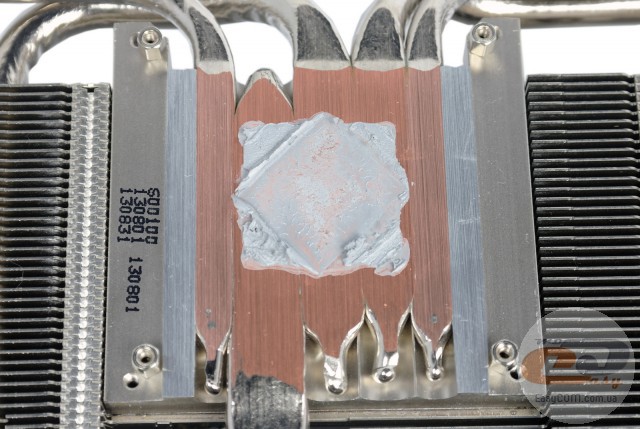

Для рівномірного розподілу тепла по всій площі радіатора застосовуються п'ять мідних теплових трубок різного діаметру: дві 8-міліметрові, дві 6-міліметрові та одна 10-міліметрова. Стандартно для кулерів DirectCU II використовується схема безпосереднього контакту теплових трубок з поверхнею кришки графічного процесора через невеликий шар термопасти.

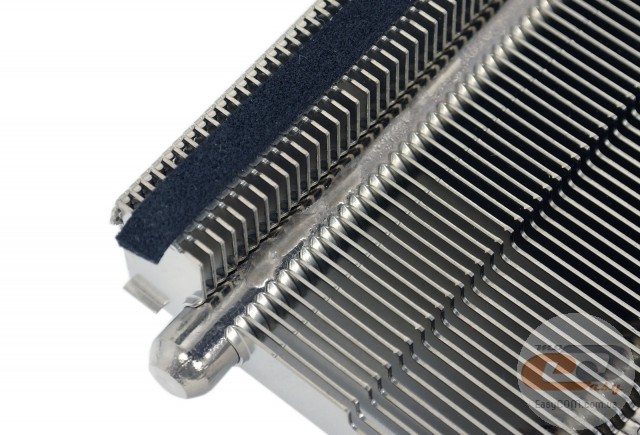

Для підвищення ефективності відведення тепла, ребра радіатора надійно припаяні до теплових трубок і до основи. Також усі елементи радіатора покриті шаром нікелю, що перешкоджає процесам швидкого окиснення міді, які згодом можуть знизити ефективність роботи кулера.

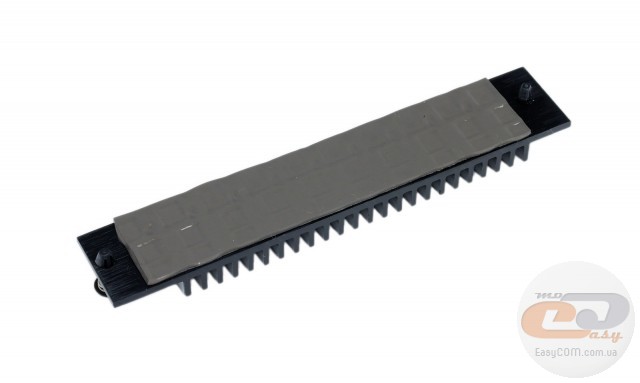

За охолодження польових транзисторів відповідає окремий елемент у вигляді низькопрофільного радіатора з термоінтерфейсом на основі.

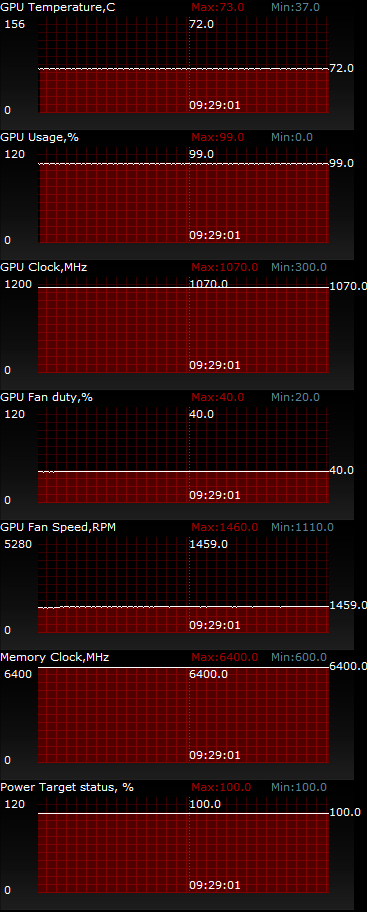

При автоматичному регулюванні швидкості обертання вентиляторів, у режимі максимального навантаження, графічне ядро нагрілося до 72 градусів, а кулер, судячи з показів моніторингу, працював при цьому всього на 40% від своєї максимальної потужності. Суб'єктивно рівень шуму можна охарактеризувати як «нижчий середнього», і при цьому він абсолютно комфортний для роботи біля ПК.

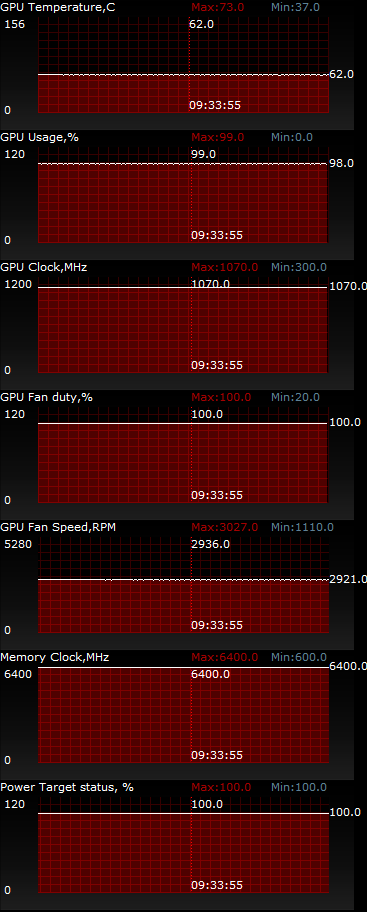

Після примусового збільшення швидкості обертання вентиляторів до максимального рівня, температура GPU опустилася до 62 градусів. Створюваний рівень шуму можна охарактеризувати як «вищий за середній, і не комфортний для тривалого використання». За традицією нагадаємо, що перехід у даний режим роботи при повсякденному використанні малоймовірний, оскільки настільки висока швидкість обертання лопатей може знадобитися винятково при екстремальному розгоні відеокарти та тривалому її використанні в такому стані.

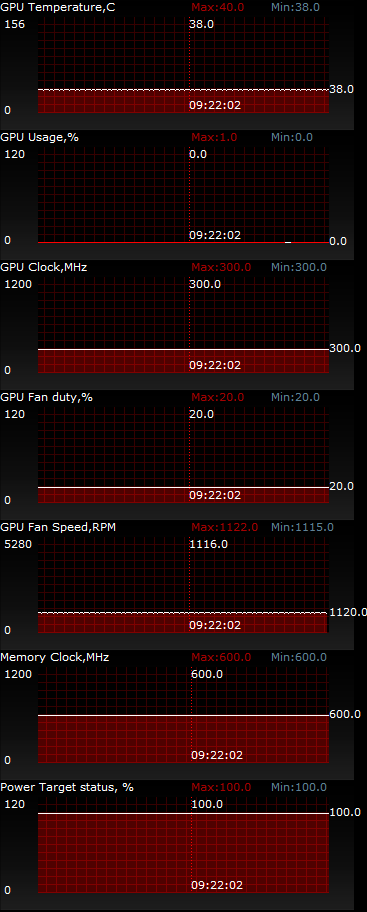

При відсутності навантаження частоти роботи графічного ядра і пам'яті автоматично знижуються, дозволяючи знизити енергоспоживання та тепловиділення новинки. У такому режимі температура GPU не перевищує 38 градусів, а рівень створюваного шуму характеризується як «тихий».

Підводячи проміжний підсумок, можна зробити висновок, що система охолодження DirectCU II відмінно справляється зі своїми обов'язками. Вона не тільки має хороший запас потужності, що дозволить вам поекспериментувати із розгоном, але й при повсякденному використанні не потривожить вас високим рівнем шуму.
