Огляд і тестування відеокарти ASUS ROG Matrix Platinum GTX 980 Ti

При виборі топової відеокарти для високорівневої ігрової системи або оверклокерських експериментів питання ціни найчастіше відходить на другий план, оскільки користувачі готові заради відмінної продуктивності витратити істотну для більшості суму грошей і не бажають йти на які-небудь компроміси.

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

Відеокарта ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING) є саме таким рішенням, яке поєднало у собі практично всі напрацювання компанії ASUS у виробництві відеокарт для одержання максимального ефекту. На момент підготовки огляду дана модель є однією з найдорожчих у лінійці компанії, за винятком модифікацій NVIDIA GeForce GTX TITAN X і ще двох версій NVIDIA GeForce GTX 980 Ti, які ми згадаємо дещо пізніше в якості альтернативи. Чим же зумовлена така вартість, і чи виправдовує її кінцевий продукт? Давайте розбиратися.

Специфікація відеокарти ASUS MATRIX-GTX980TI-P-6GD5-GAMING:

Модель

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

Графічне ядро

NVIDIA GM200-310 (Maxwell)

Кількість CUDA-ядер

2816

Номінальна / динамічна частота графічного ядра, МГц

«Gaming»

1190 / 1291

«OC»

1216 / 1317

Частота пам'яті (ефективна), МГц

1800 (7200)

Об’єм пам'яті, ГБ

6

Тип пам'яті

GDDR5

Ширина шини пам'яті, біт

384

Пропускна здатність пам'яті, ГБ/с

345,6

Тип шини

PCI Express 3.0 x16

Інтерфейси виведення зображення

1 x DVI-I

1 x HDMI 2.0

3 x DisplayPort

Мінімальна потужність блока живлення, Вт

600

Розміри з офіційного сайту (згідно з вимірами у нашій тестовій лабораторії), мм

295,2 x 138,2 x 50,9 (308 х 150)

Драйвери

Свіжі драйвери можна завантажити із сайту компанії ASUS або сайту виробника GPU

Сайт виробника

ASUS

Упаковка та комплектація

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

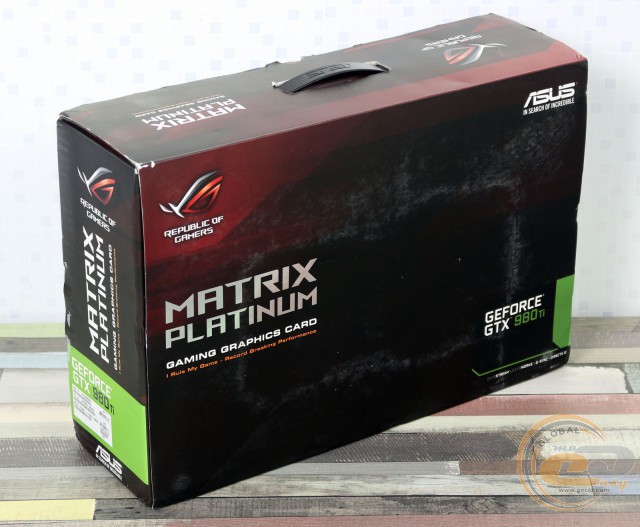

Відеокарта постачається у відповідній до свого флагманському статусу великій коробці, виконаній зі щільного картону й прикрашеній лаконічною та стильною поліграфією з логотипом лінійки ASUS ROG. У її конструкції використовується відкидна кришка і ручка для більш зручного перенесення.

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

На звороті відкидної кришки під якою знаходиться невелике оглядове вікно, розташований опис основних переваг ASUS ROG Matrix Platinum GTX 980 Ti:

  • ASUS AUTO-EXTREME з Super Alloy Power II – дана модель створена на повністю автоматизованій лінії, що гарантує стабільно високу якість і забезпечує відмову від агресивних хімічних речовин у процесі виробництва. До того ж у її основі використовується якісна елементна база (Super Alloy Power II), що дозволяє ще більше підвищити надійність роботи новинки.

Приклад роботи LED-підсвічування на відеокарті ASUS ROG Matrix Platinum GTX 980 Ti

  • ROG Color Indicator – любителі модінгу повинні з гідністю оцінити логотип серії ASUS ROG на бічній стороні відеокарти, який оснащений LED-підсвічуванням, що змінює свій колір залежно від навантаження.
  • Memory Defroster – дозволяє прогріти мікросхеми відеопам'яті для підвищення стабільності роботи в умовах дуже низьких температур, які виникають при використанні систем на базі рідкого азоту.
  • Safe Mode – дозволяє виправити наслідки невдалого розгону шляхом повернення до початкових налаштувань BIOS відеокарти.

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

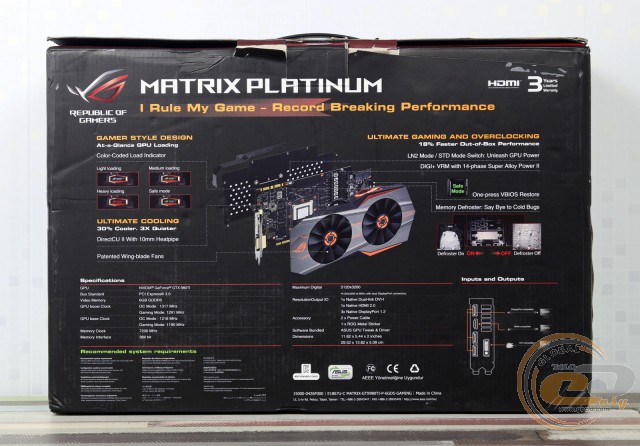

На звороті згадується технічна специфікація, деякі переваги ASUS MATRIX-GTX980TI-P-6GD5-GAMING і список системних вимог. Виходячи з рекомендацій, блок живлення в системі повинен мати потужність не менше 600 Вт і видавати мінімум 42 А по лінії +12В. Також тестована модель вимагає підключення двох 8-контактних кабелів PCIe.

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

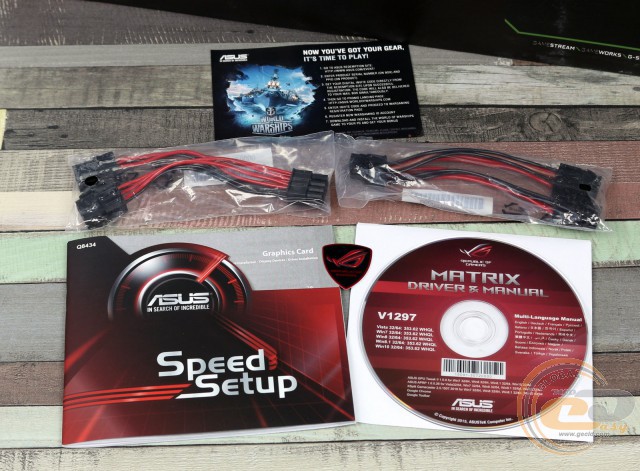

У комплекті із графічним адаптером ми виявили стандартну документацію, інвайт-код для одержання подарунків у грі World of Warships (крейсер «Діана» і 15 днів преміум-доступу), диск із ПЗ та пару перехідників для живлення.

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

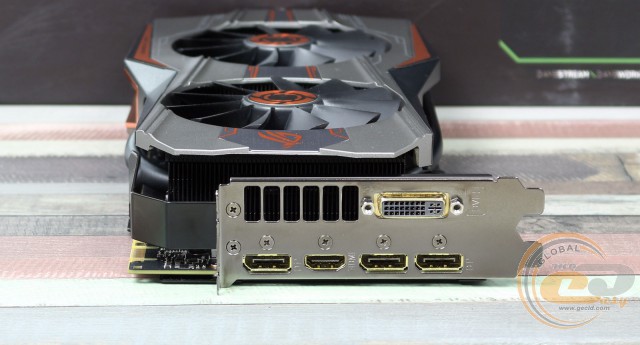

Для виведення зображення на тестованій моделі використовується еталонний набір інтерфейсів:

  • 1 х DVI-I;
  • 1 х HDMI 2.0;
  • 3 х DisplayPort.

Підтримуються наступні роздільні здатності:

  • цифрова − до 5120 x 3200;
  • аналогова − до 2048 x 1536.

Зовнішній вигляд і елементна база

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

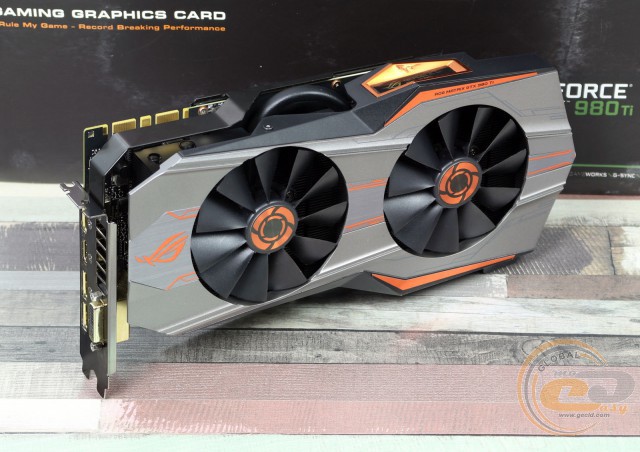

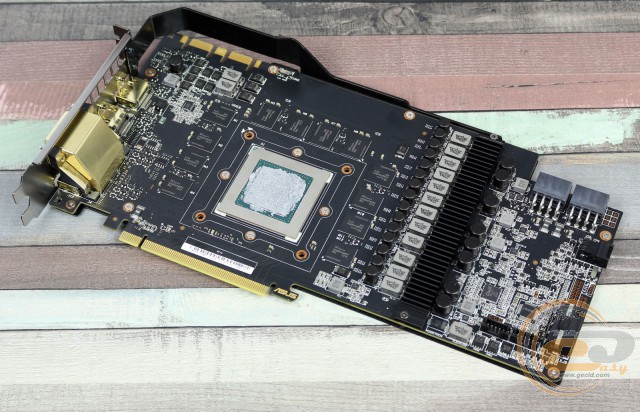

Модель ASUS ROG Matrix Platinum GTX 980 Ti виконана на оригінальній друкованій платі чорного кольору з еталонним принципом компонування. Зовні плата дуже схожа на використовувану в ASUS STRIX-GTX980TI-DC3OC-6GD5-GAMING. Інша фірмова модифікація NVIDIA GeForce GTX 980 Ti, ASUS POSEIDON-GTX980TI-P-6GD5, характеризується помітно більш компактними розмірами.

Використовувана елементна база відповідає фірмовій концепції Super Alloy Power II і включає до свого складу винятково високоякісні компоненти: твердотільні й тантал-полімерні конденсатори, мікросхеми IOR 3555M і дроселі з феритовим осердям. Це підвищує стабільність і надійність роботи графічного адаптера в цілому, а також продовжує термін його служби.

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

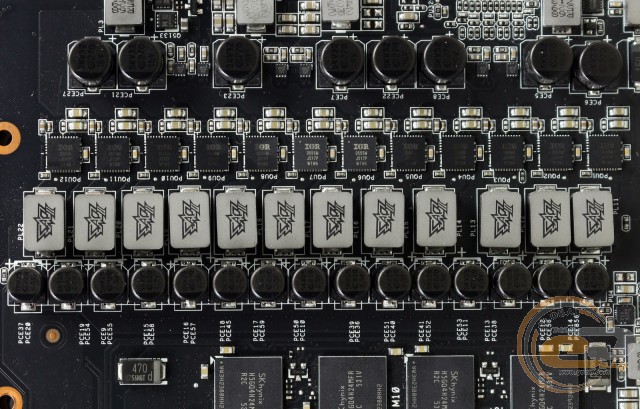

Настільки великі габарити друкованої плати легко пояснюються посиленою 12+2- фазною схемою, де 12 фаз відповідають за живлення графічного ядра, а 2 призначені для підсистеми відеопам'яті. Нагадаємо, що живлення еталонної NVIDIA GeForce GTX 980 Ti виконане за 6+2-фазною схемою.

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

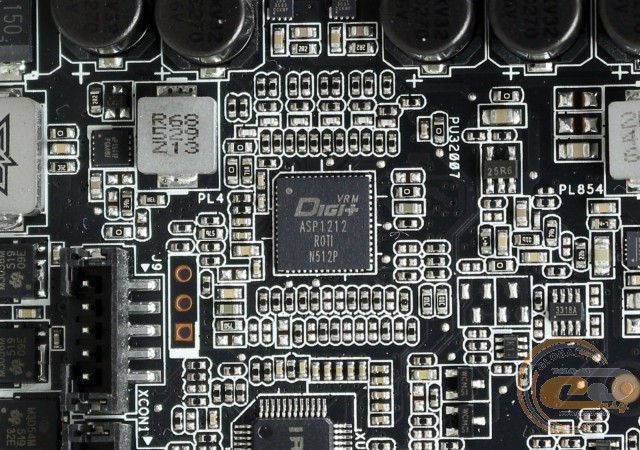

Підсистема живлення ядра реалізована на цифровому ШІМ-контролері DIGI+ VRM ASP1212 виробництва компанії International Rectifier, який має ряд захисних технологій: OVP (від перевантаження за напругою), UVP (від зниженої напруги), OCP (від перевантаження за струмом) і OTP (від підвищеної температури). Оскільки він забезпечує підтримку максимум восьми фаз, то в цьому випадку використовується принцип подвоєння.

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

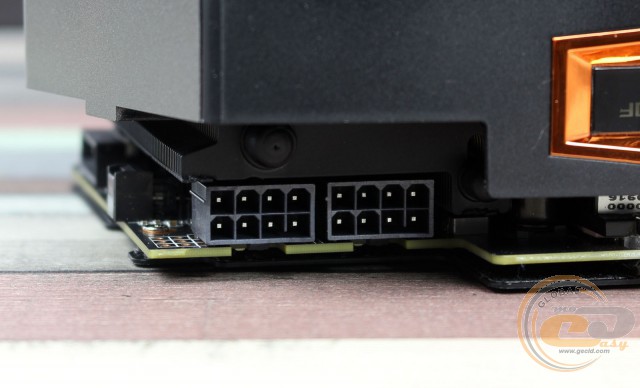

Для живлення тестованого графічного адаптера доступний слот PCI Express x16 і два 8-контактні роз’єми PCIe, розташовані на бічній стороні плати. У свою чергу еталонна версія обходиться тільки одним посиленим 8-контактним і одним 6-контактним роз’ємом.

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

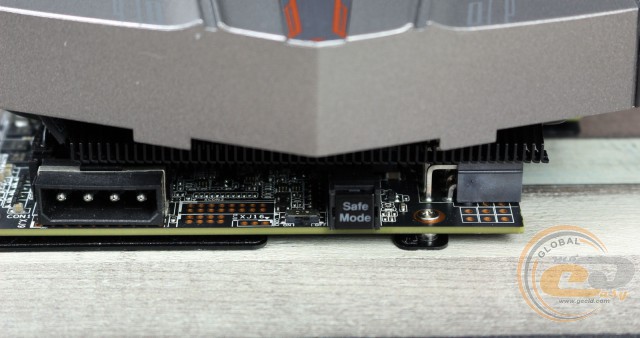

Окремо відзначимо 4-контактний роз’єм додаткового живлення, який необхідний для коректної роботи згаданої технології Memory Defroster, а також клавішу активації режиму «Safe Mode».

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

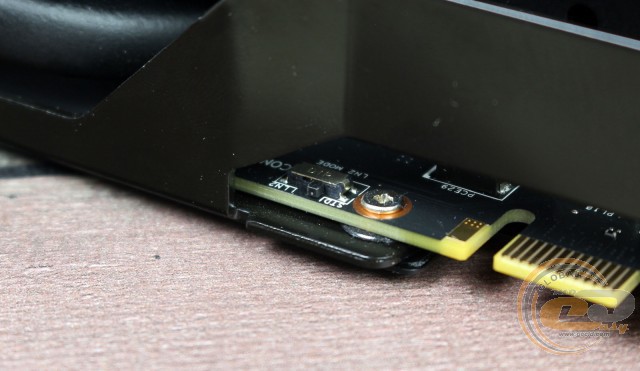

На верхній стороні друкованої плати знаходиться перемикач режиму «LN2», який передбачений для екстремального розгону. Він знімає усі обмеження на підвищення параметрів відеоадаптера, що дозволяє на свій страх і ризик досягати більш високих результатів.

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

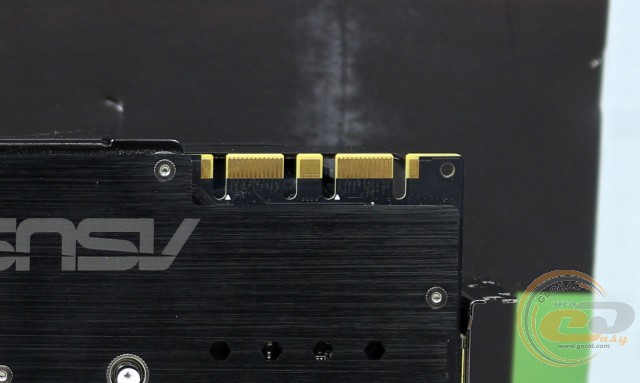

Для забезпечення роботи технології NVIDIA SLI використовуються два конектори для підключення відповідних містків, які дозволяють поєднувати до трьох відеоприскорювачів для спільних розрахунків графічних ефектів.

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

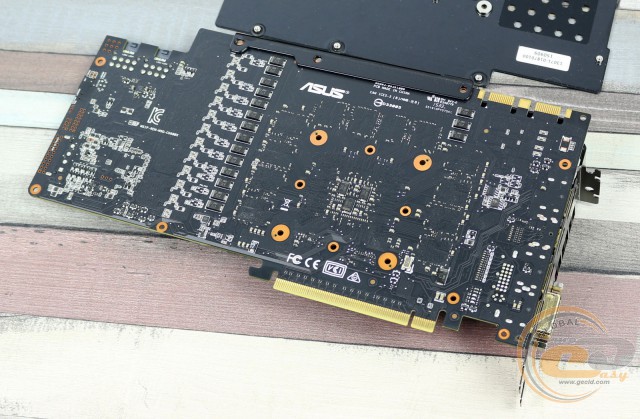

Зворотна сторона ASUS MATRIX-GTX980TI-P-6GD5-GAMING прикрита опорною пластиною і примітна рядом електричних компонентів, включаючи згадані вище тантал-полімерні конденсатори.

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

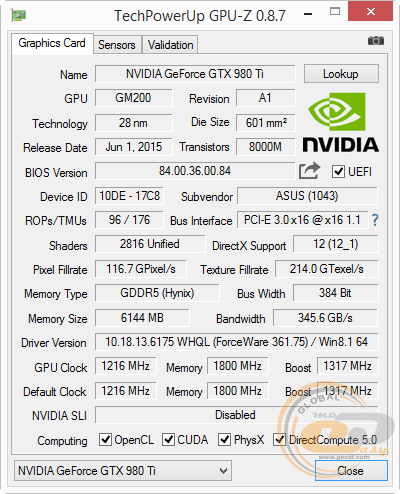

В основі тестованої моделі лежить GPU NVIDIA GM200-310 (Maxwell), виготовлений за 28-нм техпроцесом. Він включає до свого складу 2816 ядер CUDA, 96 блоків растеризації та 176 текстурних блоків. За замовчуванням в ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING) активний режим «OC», у якому базова частота графічного процесора збільшена з номінальних 1000 до 1216 МГц, а динамічна – з 1076 до 1317 МГц. В утиліті ASUS GPU Tweak II with XSplit Gamecaster також можна включити профіль «Gaming» зі швидкостями 1190 і 1291 МГц відповідно.

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

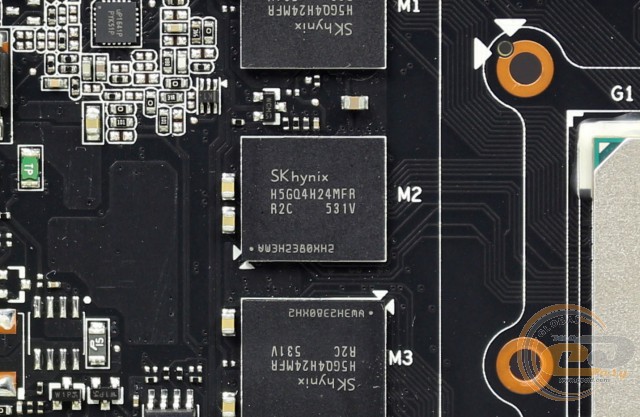

Пам'ять, загальним об’ємом 6 ГБ, набрано за допомогою 12 чіпів SK hynix H5GQ4H24MFR-R2C ємністю 4 Гбіт кожен. Згідно з документацією, їхня ефективна частота рівна 7000 МГц, але в цьому випадку вона була підвищена до 7200 МГц. Обмін даними між графічним процесором і пам'яттю здійснюється через 384-бітну шину, яка здатна пропускати 345,6 ГБ/с (еталонний показник становить 336,6 ГБ/с).

Система охолодження

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

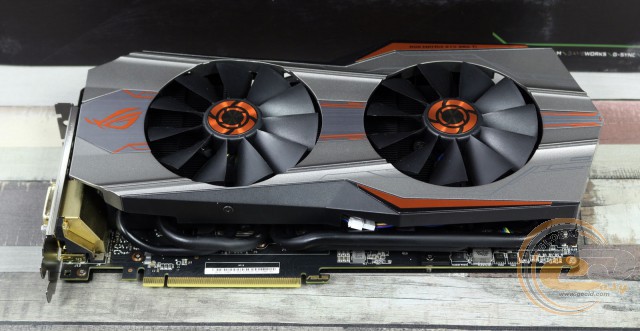

Відеоприскорювач зі встановленою фірмовою системою охолодження DirectCU II займає два слоти розширення і має загальну довжину 308 мм (згідно з вимірами у нашій тестовій лабораторії).

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

Охолоджувач складається із досить великого радіатора, у конструкції якого застосовуються 53 подовжньо розташовані алюмінієві пластини, двох вентиляторів з діаметром крильчатки 94 мм і пластикового кожуха, який накриває всю конструкцію зверху.

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

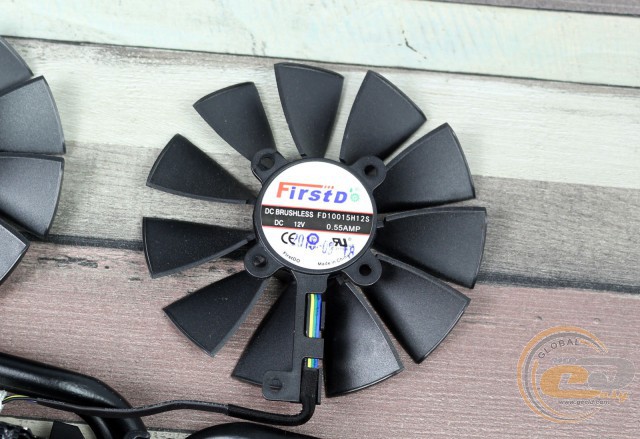

Безпосередньо самі вертушки виготовлені компанією FirstDo і мають маркування «FD10015H12S». Судячи з букви «S» у назві, вони побудовані на підшипниках ковзання (Sleeve bearing). Номінальна напруга їх роботи становить 12 В, а сила струму – 0,55 А, що дає в підсумку потужність 6,6 Вт.

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

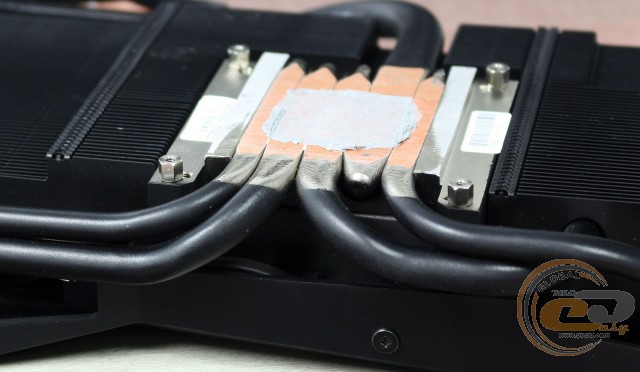

Для рівномірного розподілу тепла по всій площі радіатора застосовуються п'ять мідних теплових трубок діаметром 6-8-8-10-6 мм. Стандартно для кулерів DirectCU II використовується схема їх безпосереднього контакту з поверхнею графічного процесора через невеликий шар термопасти.

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

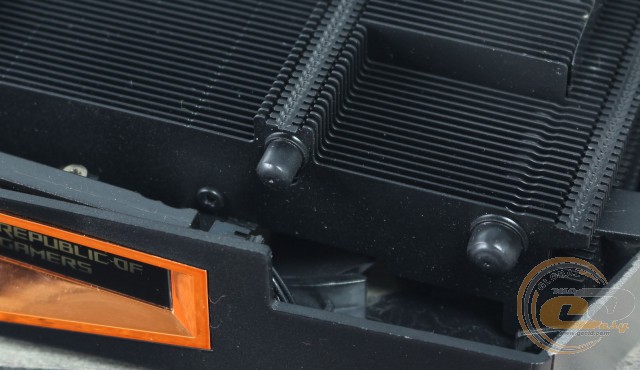

Для підвищення ефективності теплообміну теплові трубки надійно припаяні до ребер алюмінієвого радіатора та мідної основи. До того ж вони не тільки покриті шаром нікелю для запобігання окисних процесів, але й пофарбовані в чорний колір для більш ефектного зовнішнього вигляду.

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

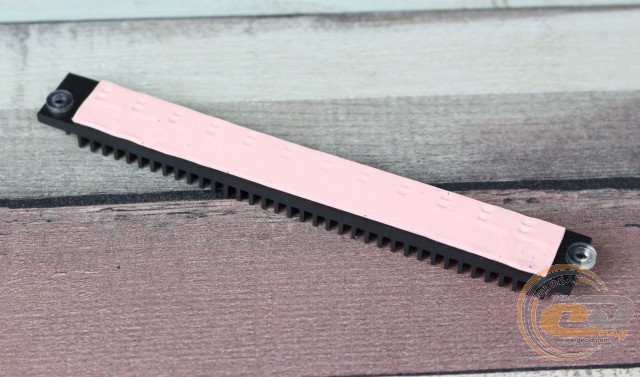

Для додаткового охолодження елементів підсистеми живлення використовується окремий низькопрофільний радіатор з термоінтерфейсом на звороті, а от чіпи пам'яті, на жаль, позбавлені якого-небудь додаткового охолодження.

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

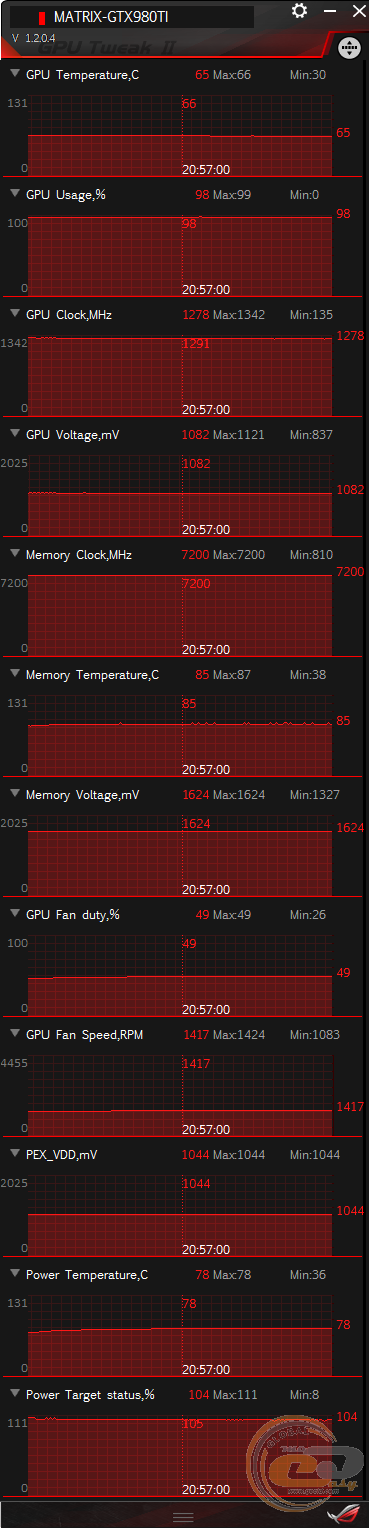

При автоматичному регулюванні швидкості обертання вентиляторів, у режимі максимального навантаження, графічне ядро нагрілося до 65°С, а кулер, судячи з показів моніторингу, працював на 49% від своєї максимальної потужності. Видаваний шум знаходився нижче середнього рівня, і він ледь вирізнявся на тлі інших комплектуючих системи.

Отриманий результат є дуже хорошим для моделей серії NVIDIA GeForce GTX 980 Ti. Наприклад, гібридний кулер ASUS POSEIDON-GTX980TI-P-6GD5 в аналогічному режимі забезпечує роботу розігнаного до 1114 МГц графічного процесора при температурі 80°С, а система охолодження відеокарти ASUS STRIX-GTX980TI-DC3OC-6GD5-GAMING з трьома 88-мм вентиляторами втримала температуру розігнаного до 1216 МГц графічного ядра на позначці 79°С.

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

Після примусового збільшення швидкості обертання вентиляторів до максимального рівня, температура GPU опустилася до 53°С. При цьому помітно зріс і рівень шуму, який перевищив середній показник і став не дуже комфортним для тривалого використання.

Зазначені вище внутрішні конкуренти в аналогічному режимі змогли досягнути лише позначки 71°С. Нагадаємо, що критичним для GPU NVIDIA GM200-310 вважається показник 92°С.

ASUS ROG Matrix Platinum GTX 980 Ti (MATRIX-GTX980TI-P-6GD5-GAMING)

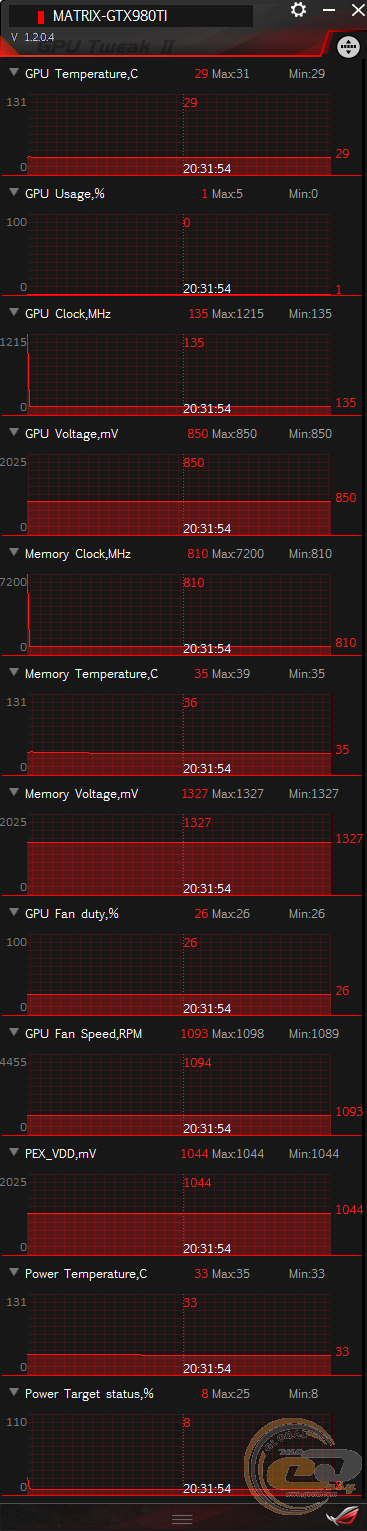

При відсутності навантаження частоти роботи графічного ядра та пам'яті автоматично знижуються, дозволяючи знизити їхнє енергоспоживання і тепловиділення. У такому режимі температура GPU не перевищувала 29°С, а відеокарта працювала абсолютно безшумно.

У підсумку фірмова система охолодження DirectCU II проявила себе з найкращого боку, забезпечивши не тільки дуже комфортні температурні показники, але й продемонструвавши низький рівень шуму при повсякденному використанні.
