Огляд і тестування відеокарти ASUS HD7870-DC2TG-2GD5-V2

Нерідко компанії оновлюють випущені раніше моделі протягом певного часу з моменту їх випуску. Іноді після старту продажів оновленої версії стара поступово йде з ринку, іноді вони існують паралельно, у такому випадку вартість першої версії переглядається в меншу сторону. Як ви вже могли здогадатися, розглянута в даному матеріалі відеокарта - ASUS Radeon HD7870 DirectCU II V2 TOP, вона ж ASUS HD7870-DC2TG-2GD5-V2, є оновленою версією розглянутої нами раніше ASUS HD7870-DC2T-2GD5.

На теперішній момент із оновленими версіями відеокарт ASUS Radeon HD7870 DirectCU II і ASUS Radeon HD7870 DirectCU II TOP на ринку склалася досить цікава ситуація. Поліпшена версія розігнаної відеокарти пропонується за ціною всього на 10 – 15 доларів США дорожче, ніж нерозігнана відеокарта першої редакції. На перший погляд вигода очевидна, однак перш ніж робити остаточні висновки нам варто розібратися, які саме зміни були внесена інженерами в новинку, адже, як ви можете довідатися зі згаданого вище матеріалу, до попередньої версії відеокарти в нас були певні претензії.

Для початку приведемо порівняльну характеристику першої й другий ревізій відеокарти ASUS Radeon HD7870 DirectCU II TOP:

Модель

ASUS Radeon HD7870 DirectCU II TOP

ASUS Radeon HD7870 DirectCU II V2 TOP

Код продукта

HD7870-DC2T-2GD5

HD7870-DC2TG-2GD5-V2

Частота графічного ядра

1100

1100

Частота відеопам'яті

5000

5000

Система живлення

5+1 фаза

6+2 фази

ШІМ-контролер

CHiL CHL8225G

DIGI+VRM ASP 1211

Система охолодження

DirectCU II

DirectCU II

Тип системи охолодження

Осьова

Осьова

Кількість і діаметр вентиляторів

2

80мм.

2

75мм.

Радіатор

Двосекційний

(цільний радіатор і 42 пластини)

3 теплові трубки

Односекційний

(42 пластини)

3 теплові трубки

Відеовиходи

DVI

HDMI

2 x mini DP

2 x DVI

HDMI

DisplayРort

Розміри, мм

264 х 114

265 х 108

Як бачимо, змін досить багато, причому деякі з них дуже істотні. І якщо відмінності в системі живлення наочно видно із представленої таблиці, то відносно системи охолодження необхідно відзначити, що радіатор, застосовуваний у новій версії відеокарти, нам видасться більш продуманим. Адже розташування пластин уздовж текстоліту, по-перше, сприяє викиду частини нагрітого повітря за межі корпуса, а, по-друге, відмова від суцільнометалевого радіатора з першої версії повиненна, у теорії, посприяти більш рівномірному розподілу тепла по пластинах радіатора, а також більш вільному проходженню повітряних потоків.

Пропонуємо перейти безпосередньо до огляду і, для початку, більш докладно ознайомитися з характеристиками ASUS Radeon HD7870 DirectCU II V2 TOP:

ASUS HD7870-DC2TG-2GD5-V2

Специфікація:

Модель

ASUS Radeon HD7870 DirectCU II V2 TOP (ASUS HD7870-DC2TG-2GD5-V2)

Графічне ядро

AMD Radeon HD 7870 GHz Edition

(Pitcairn XT)

Кількість універсальних шейдерних процесорів

1280

Підтримувані API

Microsoft DirectX 11.1, OpenGL 4.2

Частота графічного ядра, МГц

1100

Частота пам'яті (ефективна), МГц

1250 (5000)

Обсяг пам'яті, МБ

2048

Тип пам'яті

GDDR5

Ширина шини пам'яті, біт

256

Тип шини

PCI Express 3.0 x16

Максимальна роздільна здатність

До 2560x1600 – DVI

До 2048x1536 - VGA (через перехідник)

До 4096x2160 - DisplayPort

Інтерфейси виведення зображення

2 х DVI-I

HDMI

DisplayPort

Підтримка HDCP і декодування HD-відео

 Є

Мінімальні вимоги до блоку живлення, Вт

550

Розміри, мм

265 х 108

Драйвери

Свіжі драйвери можна завантажити із сайту компанії ASUS або сайту виробника GPU.

Сайт виробника

http://www.asus.ua/

Все цены на ASUS HD7870-DC2TG-2GD5-V2

Основні характеристики відеокарти ASUS Radeon HD7870 DirectCU II V2 TOP, такі як частоти графічного ядра й відеопам'яті, були збільшені відносно «референсних» значень для продуктів на основі GPU AMD Radeon HD 7870 GHz Edition. Зміні піддалася також система охолодження й елементна база.

Упаковка та комплектація

Відеокарта ASUS Radeon HD7870 DirectCU II V2 TOP потрапить у руки покупцеві в досить великій упаковці. Основну увагу привертає до себе наявність у комплекті поставки килимка для мишки від SteelSeries з логотипом Diablo III, який видно через вікно на лицьовій стороні коробки. Також на упаковці, крім назви самої плати, згадки про обсяг і тип використовуваної відеопам'яті, нанесено схематичне зображення фірмової системи охолодження DirectCU II. У нижній частині упаковки відзначено, що відеокарта постачається зі збільшеною частотою графічного ядра, а також з фірмовою утилітою для розгону GPU Tweak у комплекті. Окремо хочеться відзначити, що на даній відеокарті застосовується цифровий модуль стабілізації живлення Digi+VRM і високоякісна елементна база.

На звороті упаковки виробник розмістив основні характеристики відеокарти 12-ма мовами, включаючи російську, коротку схему підключення дисплеїв з різними інтерфейсами, а також рекламний опис ключових особливостей відеокарти.

Список системних вимог до комп'ютера, у який планується встановлення ASUS Radeon HD7870 DirectCU II V2 TOP, розташований на одній з бічних сторін упаковки. Виходячи із цих рекомендації, блок живлення в такій системі повинен мати потужність не менше 550 Вт і бути здатним видавати до 38 А по лінії +12В.

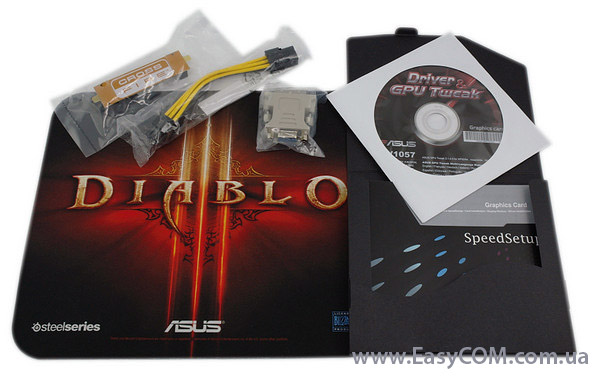

Комплект поставки відеокарти ASUS Radeon HD7870 DirectCU II V2 TOP містить у собі диск із драйверами й утилітами, перехідник для живлення, посібник користувача, перехідник DVI-VGA, міст CrossFireX і приємний бонус у вигляді килимка виробництва компанії SteelSeries з логотипом Diablo III.

ASUS HD7870-DC2TG-2GD5-V2

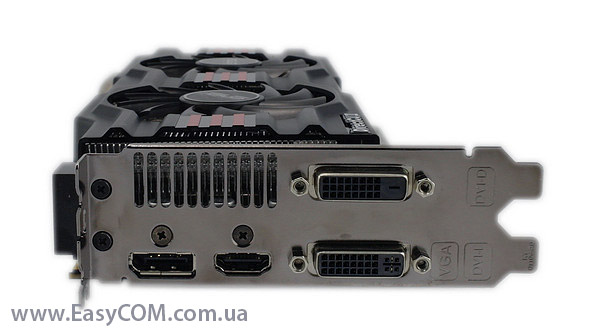

Для виведення зображення на відеокарті ASUS Radeon HD7870 DirectCU II V2 TOP передбачений наступний набір інтерфейсів:

  • 2 x DVI-I;
  • 1 х HDMI;
  • 1 х DisplayPort.

Беручи до уваги, що при бажанні підключити аналоговий монітор, користувач може скористатися комплектним перехідником DVI-VGA, для більшості сценаріїв експлуатації конфігурації відеовиходів розглянутого відеоприскорювача буде цілком достатньо.

Підтримуються наступні роздільні здатності:

  • Цифрова - до 4096x2160;
  • Аналогова - до 2048x1536.

Зовнішній вигляд і елементна база

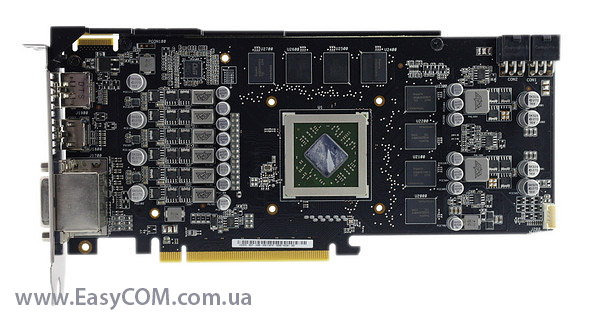

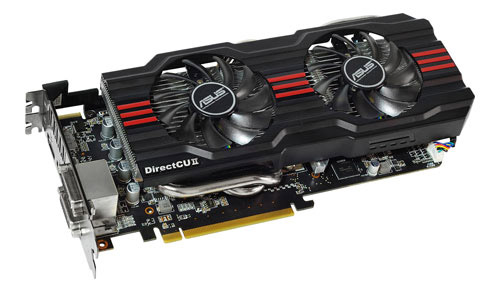

Відеокарта виконана на текстоліті чорного кольору довжиною 246 мм. Схема розташування основних елементів схожа на «референсну» AMD Radeon HD 7870. Інженерами ASUS була змінена лише логіка розташування елементів схеми живлення, а також перероблена елементна база.

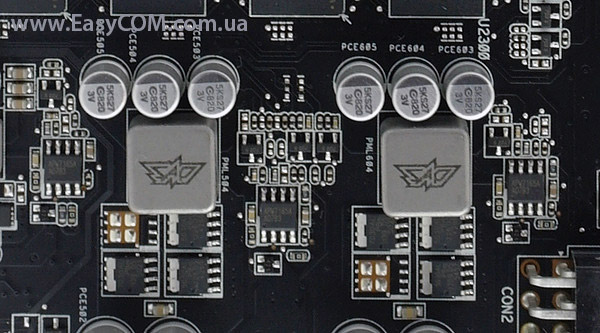

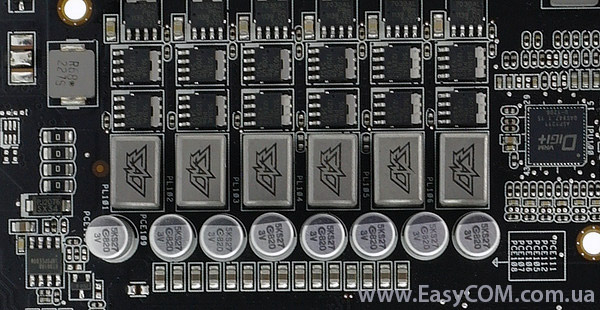

Модуль стабілізації живлення виконаний по посиленій 8-фазній схемі, при цьому 6 фаз використовуються для живлення графічного ядра, а 2 фази відповідають за живлення відеопам'яті.

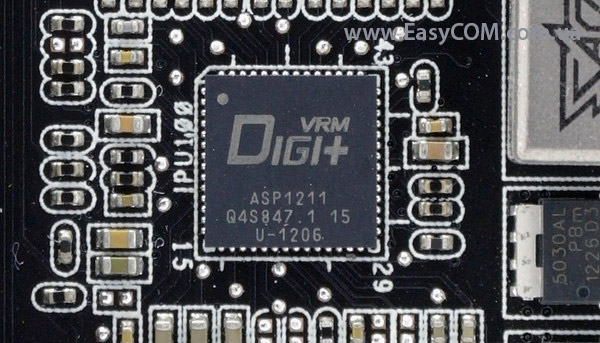

У якості ШІМ-контролера використовується мікросхема DIGI+VRM ASP 1211, яка підтримує активне перемикання фаз, що дозволить заощадити небагато електроенергії в режимах простою та при незначному навантаженні на відеокарту.

ASUS HD7870-DC2TG-2GD5-V2

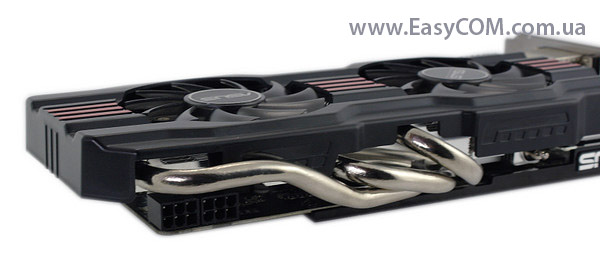

Живлення відеокарти забезпечується через два додаткові роз’єми на її бічній стороні. Обидва виконані в шестиконтактному виконанні. Окремо відзначимо, що якщо підключення кабелів живлення проходить без особливих труднощів, то для їхнього відключення буде потрібно певна вправність. Дані проблеми виникають через занадто близьке розташування роз’ємів до системи охолодження.

Аналогічно іншим версіям відеокарт на основі графічного процесора AMD Radeon HD 7870 GHz Edition, в ASUS Radeon HD7870 DirectCU II V2 TOP присутні роз’єми для підключення містка CrossFireX (постачається в комплекті), який дозволяє об'єднати дві відеокарти на основі графічних процесорів AMD Radeon HD для спільних розрахунків графічних ефектів.

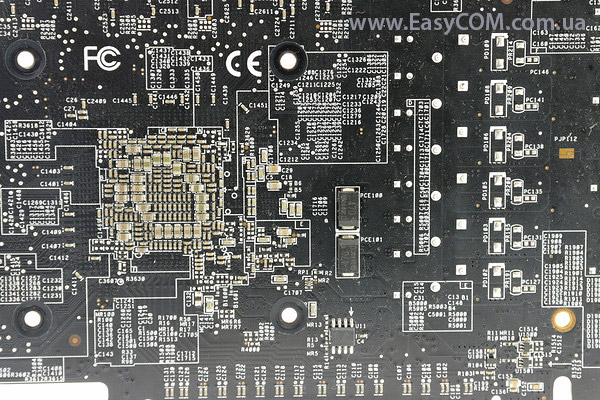

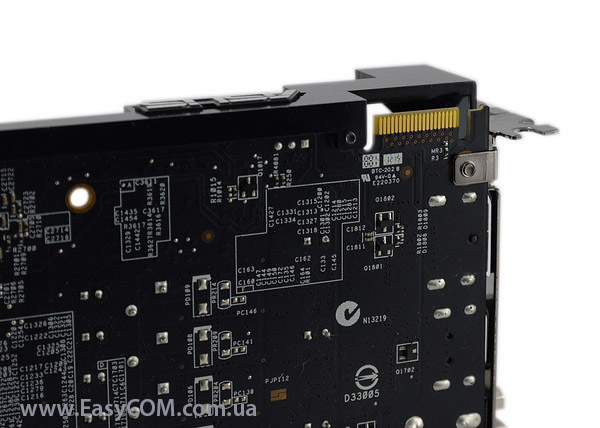

Зворотна сторона плати, за винятком невеликої опорної пластини системи охолодження розташованої по краю та декількох елементів системи живлення, практично позбавлена значимих компонентів.

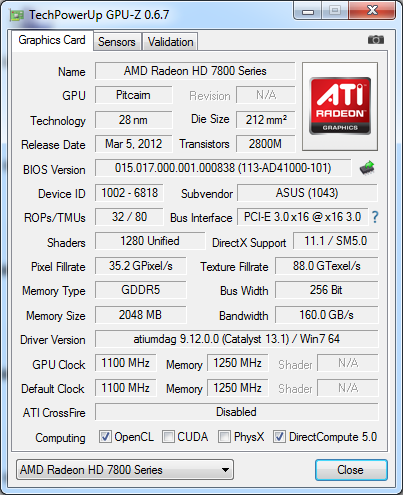

В основі ASUS Radeon HD7870 DirectCU II V2 TOP лежить графічне ядро Pitcairn XT (AMD Radeon HD 7870 GHz Edition), виготовлене за нормами 28 нм техпроцесу, що має у своєму розпорядженні 1280 універсальних шейдерних конвеєрів і 32 блоки растеризації. Частота роботи графічного ядра, як ми вже згадували, була підвищена й становить 1100 МГц. Обмін даними між графічним ядром і пам'яттю здійснюється через 256-бітну шину.

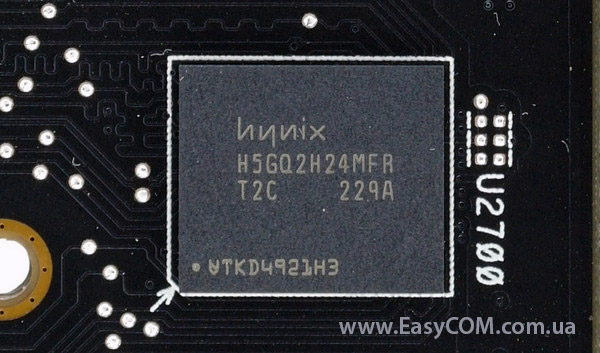

Пам'ять відеокарти, загальний обсяг якої становить 2 ГБ, набрана за допомогою 8-ми чипів по 256 МБ виробництва компанії Hynix, що мають маркування H5GQ2H24MFR T2C, які піддалися заводському розгону й функціонують на частоті 5000 МГц. У відповідному розділі ми довідаємося, чи вдасться нам добитися хоч якого-небудь додаткового приросту щодо заводських частот.

Система охолодження

ASUS HD7870-DC2TG-2GD5-V2

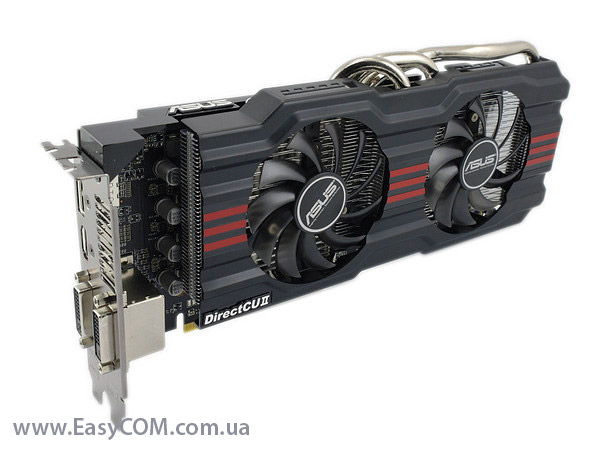

На відеокарті ASUS Radeon HD7870 DirectCU II V2 TOP установлена фірмова система охолодження DirectCU II. Загальна довжина відеокарти із установленою СО, яка займає два слоти розширення, становить 265 мм.

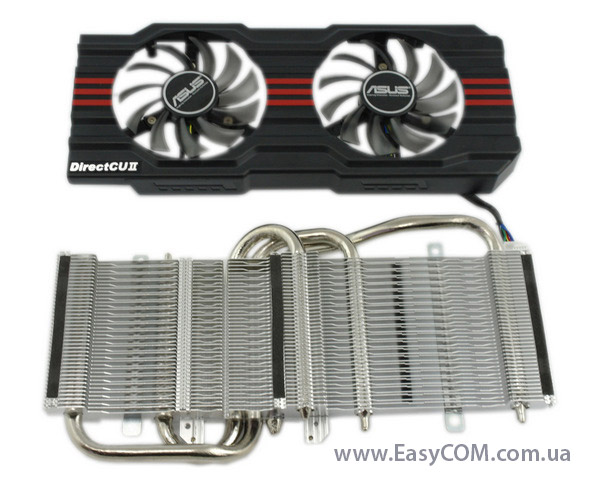

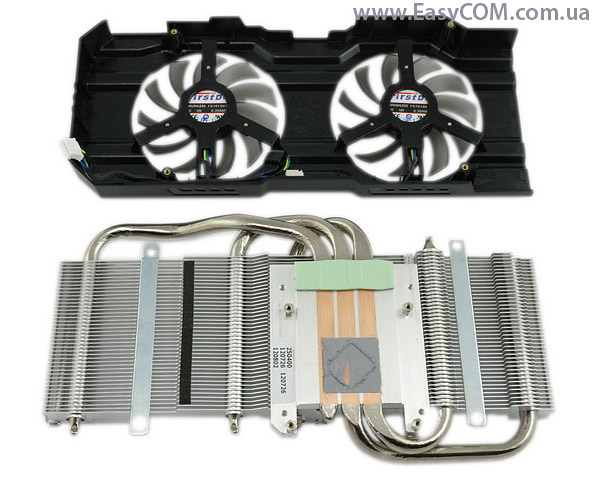

Охолоджувач складається з радіатора, двох вентиляторів з діаметром крильчатки 75 мм, кожуха, що закриває всю конструкцію зверху, а також невеликої опорної пластини зі зворотної сторони відеокарти. Загальна кількість пластин, з яких набраний радіатор, становить 42 штуки.

Для більш рівномірного розподілу тепла по всій площі радіатора застосовуються три мідні теплові трубки діаметром 8 мм. Варто окремо відзначити, що теплові трубки покриті шаром нікелю, що допомагає запобігти процесу швидкого окиснення міді при експлуатації, що веде до падіння ефективності теплообміну.

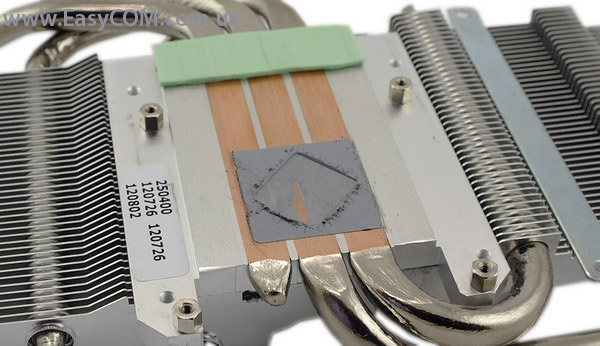

Із графічним кристалом система охолодження контактує через невеликий шар термопасти, нанесений на основу. Як бачите, у цьому випадку застосовується безпосередній контакт теплових трубок із графічним ядром, що повинно позитивним чином позначитися на його охолодженні. Також варто відзначити наявність термопрокладки, через яку здійснюється теплообмін між чотирма з восьми чипів відеопам'яті та радіатором.

Пропонуємо перейти безпосередньо до тестування системи охолодження відеокарти ASUS HD7870-DC2TG-2GD5-V2.

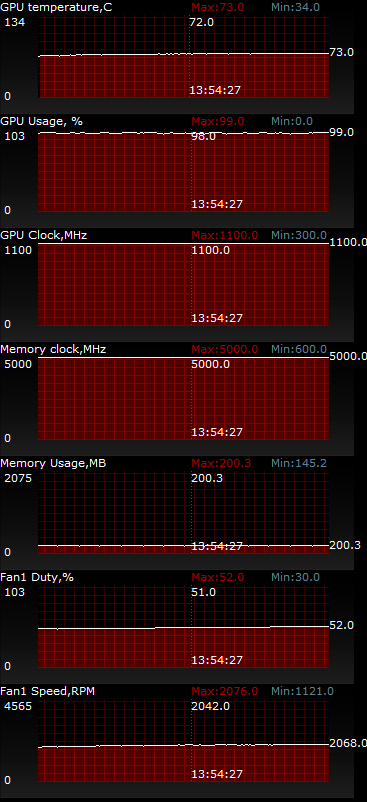

При автоматичному регулюванні швидкості обертання вентиляторів, у режимі максимального навантаження графічне ядро нагрілося до 73 градусів, а вентилятори, судячи з показів моніторингу, працювали на 52% своїй потужності.

Окремо хочеться відзначити рівень шуму, який генерують вентилятори системи охолодження. При максимальному навантаженні й автоматичному регулюванні швидкості обертання вентиляторів рівень шуму дуже низький і практично непомітний на фоні інших компонентів системи.

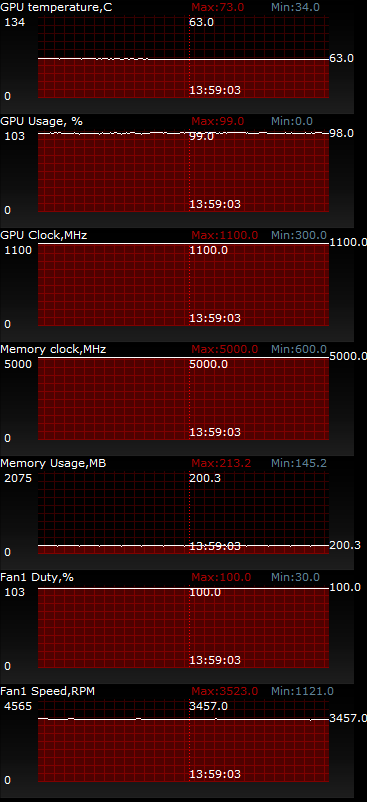

У режимі максимальної швидкості обертання вентиляторів температура GPU опускається до 63 градусів, що є дуже хорошим результатом, рівень шуму при цьому можна охарактеризувати як «середній». Якщо порівнювати продемонстровані результати з даними отриманими в процесі тестування першої версії ASUS Radeon HD7870 DirectCU II TOP, то можна відзначити аналогічні температурні показники і, разом з тим, значне зниження шуму. Нагадаємо, що в першій версії відеокарти рівень шуму перевищував середню оцінку вже на половині максимально можливих обертів вентиляторів.

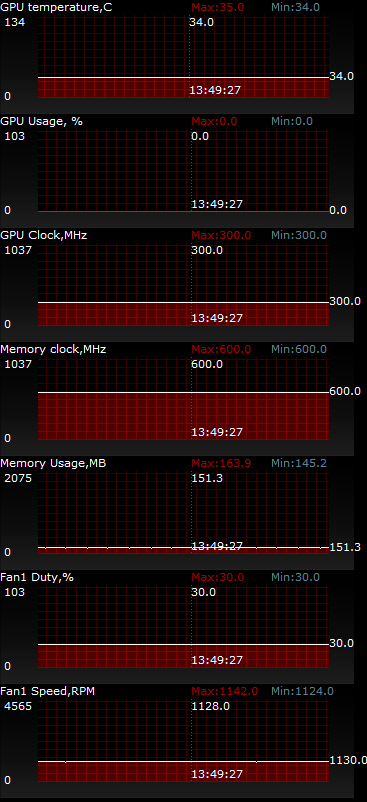

При відсутності навантаження, частоти роботи графічного ядра й пам'яті автоматично знижуються, дозволяючи знизити енергоспоживання й тепловиділення графічного ядра. У такому режимі температура GPU не перевищує 34 градуси, а система охолодження дотримує при цьому цілковиту тишу.
