Огляд і тестування відеокарти ASUS GeForce GTX 750 Ti OC (GTX750TI-OC-2GD5)

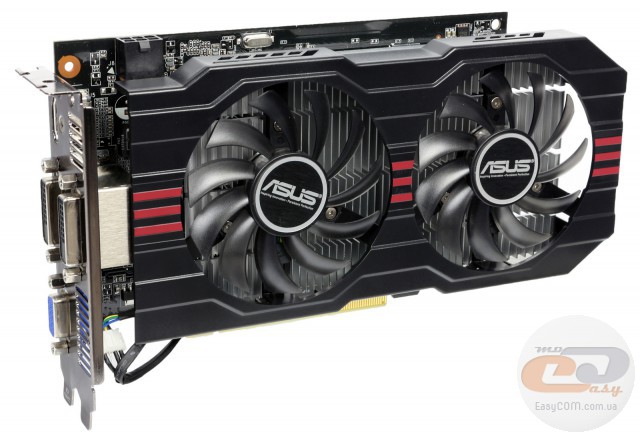

У даному матеріалі ми познайомимо вас із поглядом компанії ASUS на те, як саме повинна виглядати недавно анонсована відеокарта NVIDIA GeForce GTX 750 Ti. Як видно з назви, ASUS GeForce GTX 750 Ti OC (GTX750TI-OC-2GD5) одержала підвищені робочі тактові частоти. Також вона має поліпшену систему охолодження.

Однак перш ніж переходити безпосередньо до її огляду, нагадаємо, що NVIDIA GeForce GTX 750 Ti є однією з перших відеокарт на новій 28-нм мікроархітектурі NVIDIA Maxwell, яка відрізняється помітним зниженням енергоспоживання та істотним приростом продуктивності в порівнянні з аналогічними рішеннями серії NVIDIA Kepler.

А тепер давайте ближче познайомимося з технічною специфікацією ASUS GeForce GTX 750 Ti OC (GTX750TI-OC-2GD5), а також з'ясуємо, які ще зміни вона одержала в порівнянні з «референсом».

ASUS GeForce GTX 750 Ti ОС (GTX750TI-OC-2GD5)

Модель

ASUS GeForce GTX 750 Ti OC

(ASUS GTX750TI-OC-2GD5)

Графічне ядро

NVIDIA GM107 (Maxwell)

Кількість універсальних шейдерних процесорів

640

Підтримувані API та технології

DirectX 11.2 (Shader Model 5.0), OpenGL 4.4, NVIDIA GPU Boost 2.0, NVIDIA TXAA, NVIDIA FXAA, NVIDIA Adaptive Vertical Sync, NVIDIA Surround, NVIDIA PhysX, NVIDIA 3D Vision, NVIDIA G-SYNC, NVIDIA ShadowPlay, NVIDIA SHIELD

Частота графічного ядра, МГц

1072 (1150 з урахуванням використання технології GPU Boost 2.0)

Частота пам'яті (ефективна), МГц

1350 (5400)

Обсяг пам'яті, ГБ

2

Тип пам'яті

GDDR5

Ширина шини пам'яті, біт

128

Пропускна здатність пам'яті, ГБ/с

86,4

Тип шини

PCI Express 3.0 x16

Максимальна роздільна здатність

Цифрова - до 4096 x 2160

Аналогова - до 2048 x 1536

Інтерфейси виведення зображення

2 x DVI-D

1 x HDMI

1 x D-Sub

Підтримка HDCP і декодування HD-відео

 Є

Мінімальна потужність блока живлення, Вт

400

Додатковий роз’єм живлення PCIe

1 x 6-контактний

Розміри (згідно з вимірами у нашій тестовій лабораторії), мм

218 х 115 (225 х 116)

Драйвери

Свіжі драйвери можна завантажити із сайту компанії ASUS або сайту виробника GPU

Сайт виробника

ASUS



Все цены на ASUS+GTX750TI-OC-2GD5

У порівнянні з еталонною NVIDIA GeForce GTX 750 Ti, тестована модифікація одержала досить об'ємний список змін і доробок. Крім наявності заводського розгону графічного ядра NVIDIA GM107 з 1020 до 1072 МГц (приріст 5%), ASUS GeForce GTX 750 Ti OC має поліпшену елементну базу, оригінальну друковану плату, фірмову систему охолодження, поліпшений набір відеовиходів, а також посилену підсистему живлення. Однак про все по порядку, а для початку давайте розглянемо упаковку та комплект поставки новинки.

Упаковка та комплектація

ASUS GeForce GTX 750 Ti ОС (GTX750TI-OC-2GD5)

Відеокарта ASUS GTX750TI-OC-2GD5 постачається в коробці зі щільного картону з якісною поліграфією у фірмовому стилі. Крім найменування компанії-виробника та моделі, відзначимо згадування про обсяг і тип використовуваної відеопам'яті, а також про приналежність новинки до серії «ОС Edition». У якості основних її переваг виступають: фірмова система охолодження Dual Fan Cooling і поліпшена елементна база, виконана згідно з концепцією Super Alloy Power. Вона включає дроселі з феритовим осердям, а також твердотільні конденсатори з підвищеним до 50 000 годин терміном служби та збільшеною на 20% витривалістю при високих температурах.

Описані вище переваги дозволяють на 15% підвищити продуктивність, на 35°С знизити температуру силових елементів і в 2,5 рази збільшити термін служби графічного адаптера.

ASUS GeForce GTX 750 Ti ОС (GTX750TI-OC-2GD5)

Зворотна сторона коробки традиційно відведена під більш докладний опис переваг, зазначених на лицьовій стороні. Також тут знаходиться схематичне зображення інтерфейсної панелі.

ASUS GeForce GTX 750 Ti ОС (GTX750TI-OC-2GD5)

Список системних вимог до комп'ютера, у який планується встановлення відеокарти, розташований на одній із бічних сторін коробки. Виходячи з рекомендацій, блок живлення в такій системі повинен мати потужність не менше 400 Вт і видавати мінімум 20 А по лінії живлення +12В. Що ж стосується роз’ємів додаткового живлення, то модель ASUS GeForce GTX 750 Ti OC вимагає підключення одного 6-контактного кабелю PCIe.

ASUS GeForce GTX 750 Ti ОС (GTX750TI-OC-2GD5)

У комплекті з графічним адаптером постачається тільки диск із ПЗ та драйверами, а також коротка інструкція, що цілком відповідає доступній вартості новинки.

ASUS GeForce GTX 750 Ti ОС (GTX750TI-OC-2GD5)

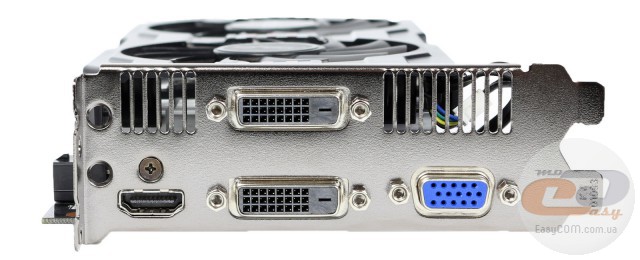

Для виведення зображення передбачений наступний набір інтерфейсів:

  • 2 х DVI-D;
  • 1 х HDMI;
  • 1 х D-Sub.

Відзначимо, що подібна конфігурація інтерфейсної панелі відеокарти ASUS GTX750TI-OC-2GD5 набагато більше сприяє комфортному її використанню, ніж еталонна, де замість стандартного HDMI застосовується mini-HDMI, а аналоговий відеовихід D-Sub і зовсім відсутній.

Підтримуються наступні роздільні здатності:

  • цифрова - до 4096 x 2160;
  • аналогова - до 2048 x 1536.

Зовнішній вигляд і елементна база

ASUS GeForce GTX 750 Ti ОС (GTX750TI-OC-2GD5)

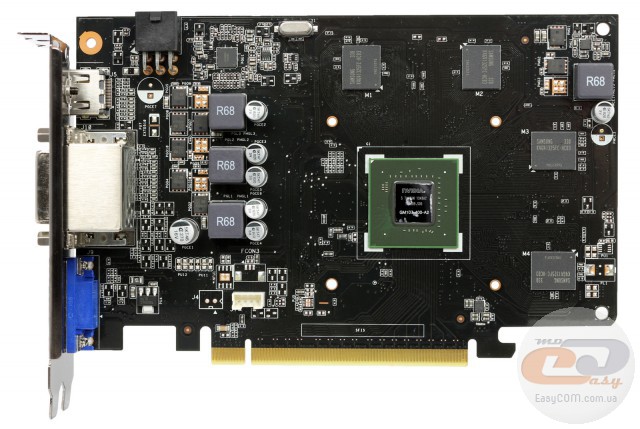

Новинка виконана на досить компактній друкованій платі чорного кольору з матовим покриттям. Як бачимо, використовується текстоліт трохи більшої площі, ніж в еталонного рішення, однак основні принципи розташування ключових елементів все-таки досить схожі з «референсом».

ASUS GeForce GTX 750 Ti ОС (GTX750TI-OC-2GD5)

ASUS GeForce GTX 750 Ti ОС (GTX750TI-OC-2GD5)

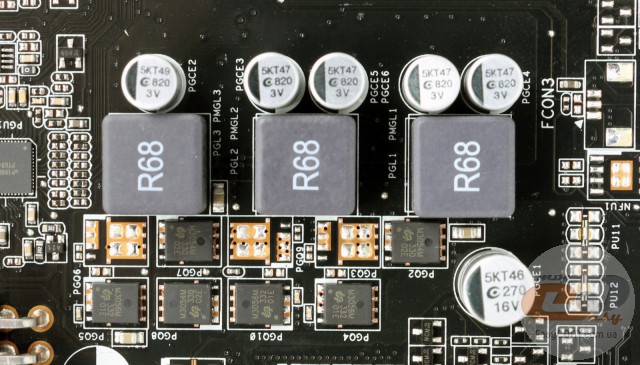

Живлення тестованої відеокарти виконане за посиленою чотирьохфазною схемою (три фази для GPU і одна для чіпів пам'яті), що на одну фазу в колі живлення GPU більше, ніж в еталонного аналога. Елементна база набрана відповідно до концепції Super Alloy Power і включає винятково високоякісні компоненти: твердотільні конденсатори та дроселі з феритовим осердям. Це дозволяє підвищити стабільність і надійність роботи графічного адаптера, а також продовжити термін його служби.

ASUS GeForce GTX 750 Ti ОС (GTX750TI-OC-2GD5)

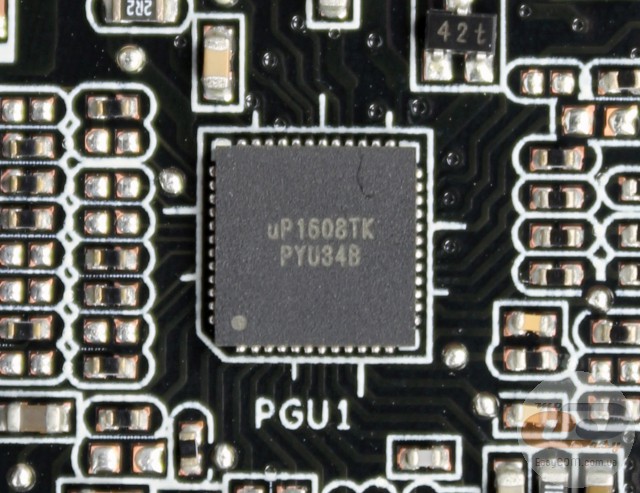

Підсистема живлення ядра реалізована на цифровому ШІМ-контролері uPI Semiconductor uP1608TK, який залежно від модифікації підтримує керування максимум чотирма фазами, а також має ряд захистів від подачі надмірної напруги.

ASUS GeForce GTX 750 Ti ОС (GTX750TI-OC-2GD5)

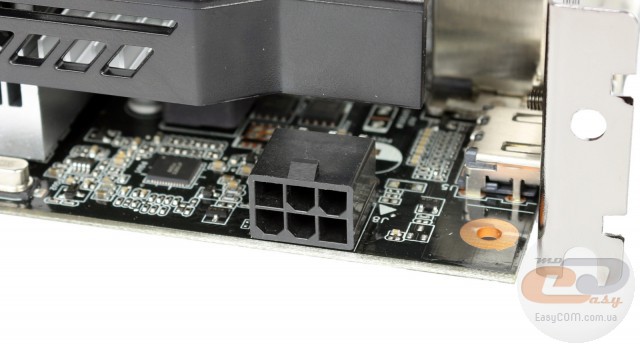

На відміну від еталонної NVIDIA GeForce GTX 750 Ti, живлення якої здійснюється за допомогою винятково слоту PCI Express 3.0 х16, модифікація від ASUS оснащена одним 6-контактним роз’ємом PCIe. Окремо відзначимо його нестандартне розташування на передній частині графічного адаптера. При цьому ніщо не заважає зручному підключенню та відключенню силового кабелю.

ASUS GeForce GTX 750 Ti ОС (GTX750TI-OC-2GD5)

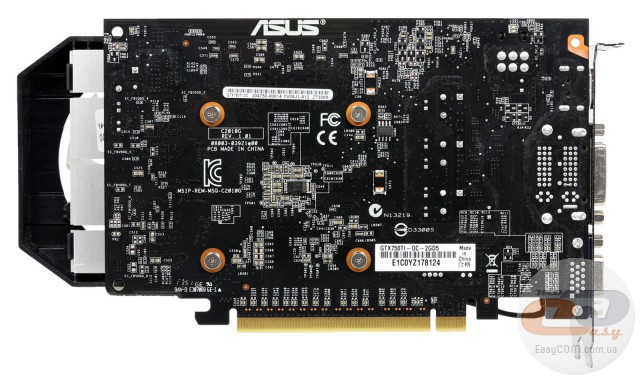

Зворотна сторона друкованої плати примітна хіба що кріпильними гвинтами системи охолодження, а також кількома компонентами підсистеми живлення.

ASUS GeForce GTX 750 Ti ОС (GTX750TI-OC-2GD5)

ASUS GeForce GTX 750 Ti ОС (GTX750TI-OC-2GD5)

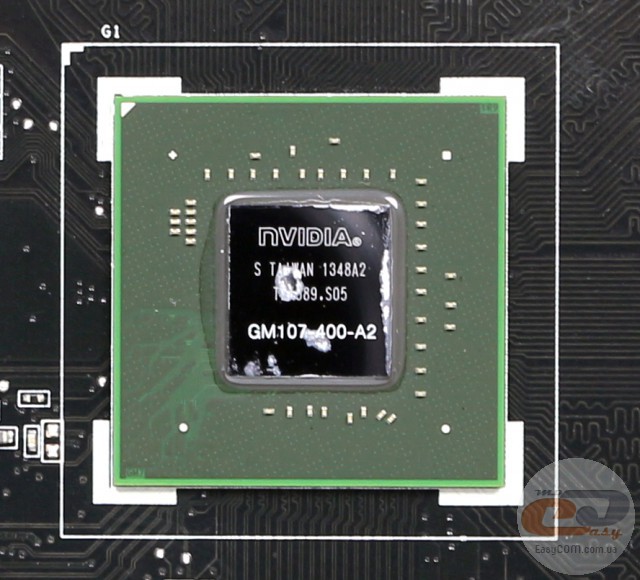

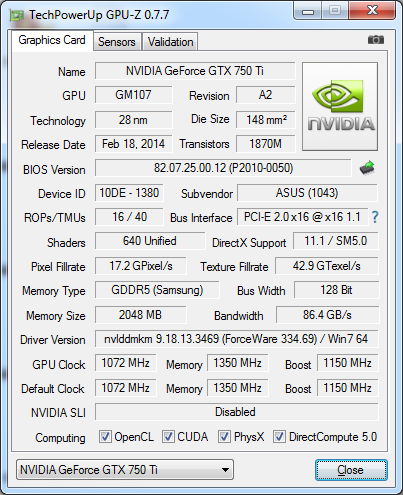

В основі тестованої новинки лежить графічний чіп NVIDIA GM107 (Maxwell) у модифікації GM107-400-A2. Він виготовлений за 28-нм техпроцесом та складається з 5-ти активних SMM-блоків, 640 універсальних шейдерних конвеєрів (ядер CUDA за термінологією компанії NVIDIA), 40 текстурних блоків і 16-ти блоків растеризації. Як ми вже говорили, у номінальному режимі роботи частота графічного ядра була підвищена до 1072 МГц, а завдяки підтримці розглянутим продуктом технології GPU Boost 2.0 у турборежимі його швидкість в середньому становить 1150 МГц.

ASUS GeForce GTX 750 Ti ОС (GTX750TI-OC-2GD5)

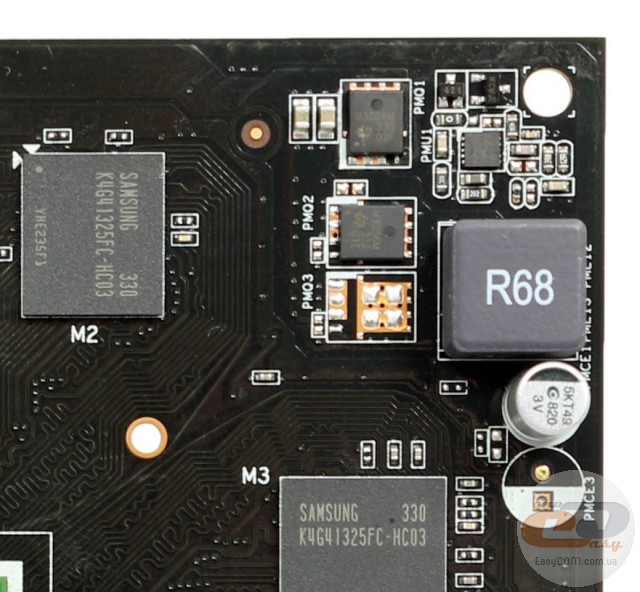

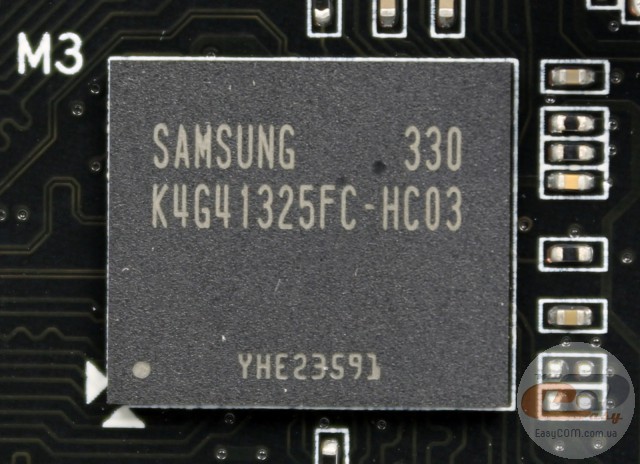

Пам'ять героїні нашого огляду, загальним обсягом 2 ГБ, набрана за допомогою 4-х чіпів SAMSUNG K4G41325FC-HC03 ємністю 512 МБ кожний. Згідно з документацією, їхня номінальна ефективна частота становить 6 ГГц, однак у нашому випадку вона була знижена до еталонних 5400 МГц. Обмін даними між графічним ядром і пам'яттю здійснюється через 128-бітну шину, яка здатна пропускати 86,4 ГБ інформації за секунду.

Система охолодження

ASUS GeForce GTX 750 Ti ОС (GTX750TI-OC-2GD5)

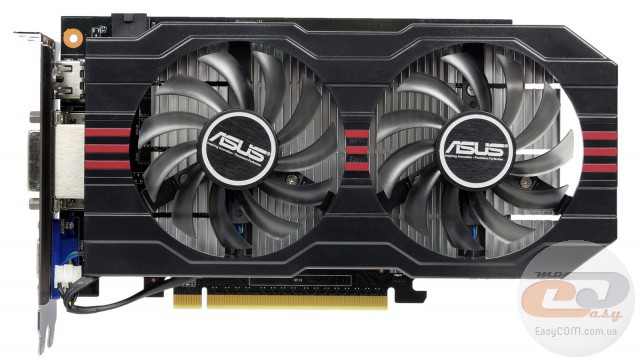

Відеокарта ASUS GTX750TI-OC-2GD5 зі встановленою системою охолодження займає два слоти розширення та, згідно з вимірами у нашій тестовій лабораторії, має загальну довжину 225 мм. Незважаючи на схожий дизайн кожуха кулера з більш дорогими моделями, перед нами не звична DirectCU II, а більш проста система під назвою Dual Fan Cooling. За словами виробника, вона здатна генерувати у два рази потужніший повітряний потік і при цьому працювати в три рази тихіше, ніж еталонна СО.

ASUS GeForce GTX 750 Ti ОС (GTX750TI-OC-2GD5)

ASUS GeForce GTX 750 Ti ОС (GTX750TI-OC-2GD5)

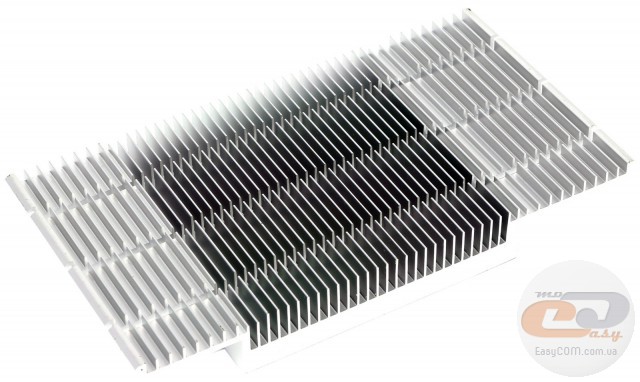

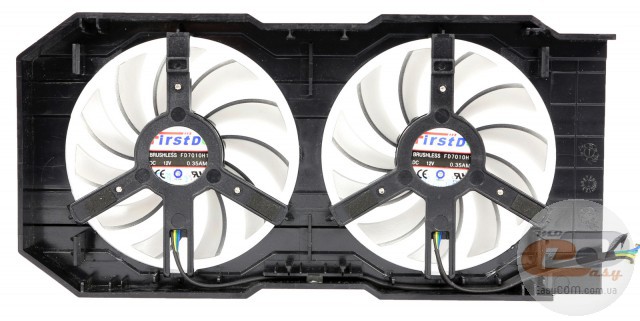

Охолоджувач складається із суцільнометалевого радіатора з оребренням і двох вентиляторів з діаметром крильчатки 74 мм. Вони закріплені на кожусі, який накриває всю конструкцію зверху.

ASUS GeForce GTX 750 Ti ОС (GTX750TI-OC-2GD5)

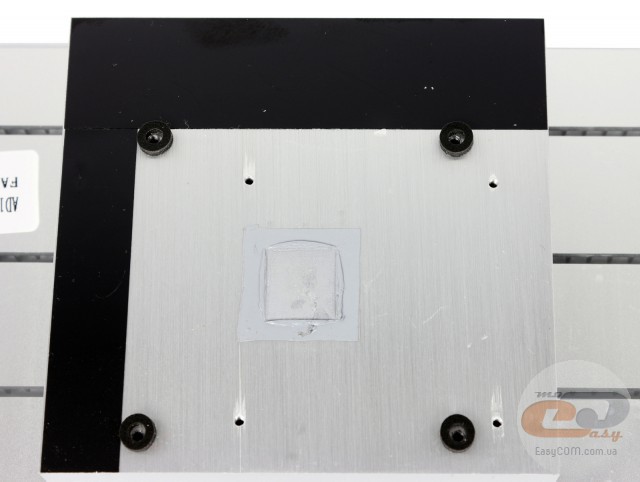

Як бачимо, радіатор відповідає не тільки за охолодження графічного ядра, але й за допомогою спеціального термоінтерфейсу контактує із чіпами пам'яті, а також з польовими транзисторами підсистеми живлення GPU, що повинно позитивно позначитися на розгінному потенціалі новинки.

ASUS GeForce GTX 750 Ti ОС (GTX750TI-OC-2GD5)

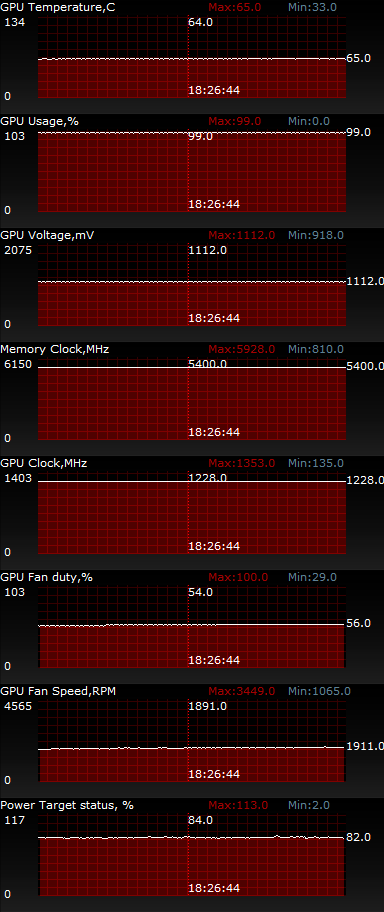

При автоматичному регулюванні швидкості обертання лопатей вентиляторів, у режимі максимального навантаження, графічне ядро нагрілося до 65 градусів, а кулер, судячи з показів моніторингу, працював при цьому всього на 56% від своєї максимальної потужності. Рівень шуму при цьому за суб'єктивними відчуттями можна охарактеризувати як «нижчий середнього». Він був абсолютно комфортний для тривалого повсякденного використання.

ASUS GeForce GTX 750 Ti ОС (GTX750TI-OC-2GD5)

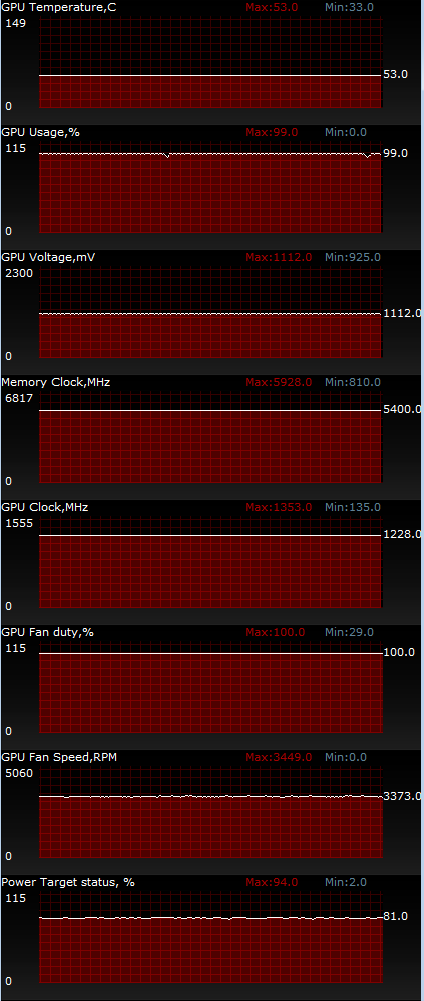

У режимі максимальної частоти обертання лопатей вентиляторів температура GPU опустилася до 53 градусів. При цьому рівень шуму можна охарактеризувати як «трохи вищий за середній», але він усе ще залишався комфортним навіть для постійного використання відеокарти в даному режимі.

ASUS GeForce GTX 750 Ti ОС (GTX750TI-OC-2GD5)

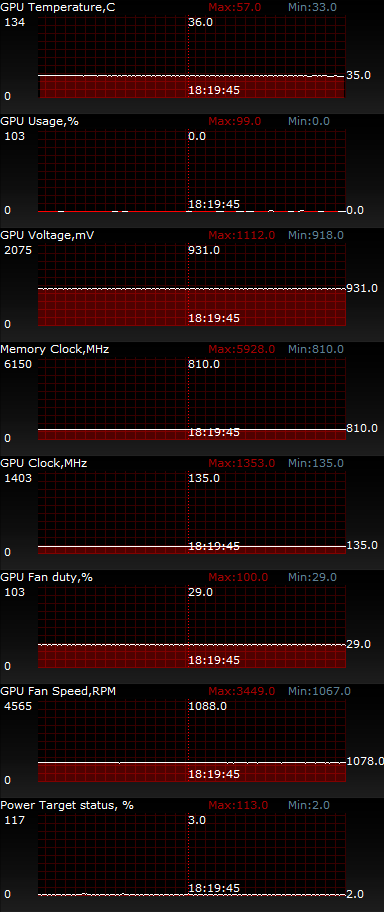

При відсутності навантаження частоти роботи графічного ядра та пам'яті автоматично знижуються, дозволяючи знизити їхнє енергоспоживання і тепловиділення. У такому режимі температура GPU не перевищувала 35 градусів.
