Огляд і тестування відеокарти ASUS GeForce GTX 650 Ti BOOST DirectCU II OC

У даному матеріалі ми познайомимо вас із баченням компанії ASUS того, як саме повинна виглядати та функціонувати відеокарта на NVIDIA GeForce GTX 650 Ti BOOST. Станом на початок травня 2013 року в арсеналі компанії присутні всього дві версії прискорювачів на даному GPU: ASUS GeForce GTX 650 Ti BOOST DirectCU II OC і ASUS GeForce GTX 650 Ti BOOST DirectCU II. Основною, і, мабуть, єдиною, відмінністю між ними є наявність заводського розгону в тестованій нами версії з індексом OC. Нагадаємо, що більш докладно з характеристиками та особливостями графічного процесора NVIDIA GeForce GTX 650 Ti BOOST ви можете ознайомитися в одному з наших попередніх оглядів, а поки що пропонуємо безпосередньо перейти до огляду ASUS GeForce GTX 650 Ti BOOST DirectCU II OC.

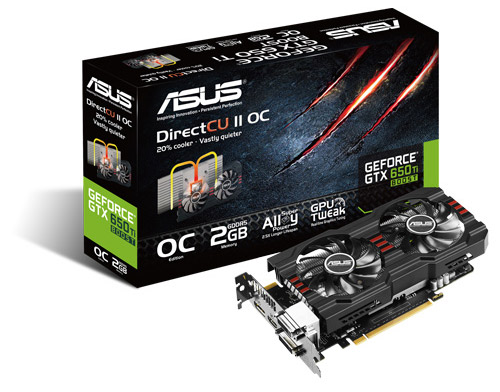

ASUS GeForce GTX 650 Ti BOOST DirectCU II OC

Специфікація:

Модель

ASUS GeForce GTX 650 Ti BOOST DirectCU II OC

(ASUS GTX650TIB-DC2OC-2GD5)

Графічне ядро

NVIDIA GK106 (Kepler)

Кількість універсальних шейдерних процесорів

768

Підтримувані API

DirectX 11.1 (Shader Model 5.0), OpenGL 4.2

Підтримка фірмових технологій

GPU Boost, Adaptive V-Sync, PhysX, SLI, NVIDIA Surround, 3D Vision, CUDA

Частота графічного ядра, МГц

1020 (1085 МГц із урахуванням використання технології GPU Boost)

Частота пам'яті (ефективна), МГц

1502 (6008)

Обсяг пам'яті, МБ

2048

Тип пам'яті

GDDR5

Ширина шини пам'яті, біт

192

Тип шини

PCI Express 3.0 x16

Максимальна роздільна здатність

Цифрова - до 2560x1600 (до 3840x2160 DisplayPort)

Аналогова - до 2048x1536

 (через перехідник)

Інтерфейси виведення зображення

DVI-D

DVI-I

HDMI

DisplayPort

Підтримка HDCP і декодування HD-відео

 Є

Мінімальні вимоги до блоку живлення, Вт

450

Розміри, мм

217 х 120

Драйвери

Свіжі драйвери можна завантажити із сайту компанії ASUS або сайту виробника GPU.

Сайт виробника

ASUS

Все цены на Asus+GeForce+GTX650Ti+BOOST

По суті, єдиними відмінностями ASUS GeForce GTX 650 Ti BOOST DirectCU II OC від «еталонного» зразка є наявність заводського розгону графічного ядра до частоти 1020 МГц (1085 МГц із урахуванням GPU Boost), дороблена елементна база та альтернативна система охолодження DirectCU II.

Упаковка та комплектація

ASUS GeForce GTX 650 Ti BOOST DirectCU II OC

Оскільки коробка ASUS GeForce GTX 650 Ti BOOST DirectCU II OC нічим не виділяється на тлі упаковок інших відеокарт даної компанії, то докладно на ній ми зупинятися не будемо. Виділити можна хіба що наявність позначки про те, що відеокарта належить до серії OC Edition (розігнані в заводських умовах відеокарти).

ASUS GeForce GTX 650 Ti BOOST DirectCU II OC

Зворотна сторона упаковки відведена під схему підключення відеовиходів, а також під коротку технічну специфікацію відеокарти та зображення системи охолодження DirectCU II.

ASUS GeForce GTX 650 Ti BOOST DirectCU II OC

Виходячи із системних вимог ASUS GeForce GTX 650 Ti BOOST DirectCU II OC, блок живлення вашого ПК повинен мати потужність не менше 450 Вт і бути здатним видавати до 24 А по лінії +12В.

ASUS GeForce GTX 650 Ti BOOST DirectCU II OC

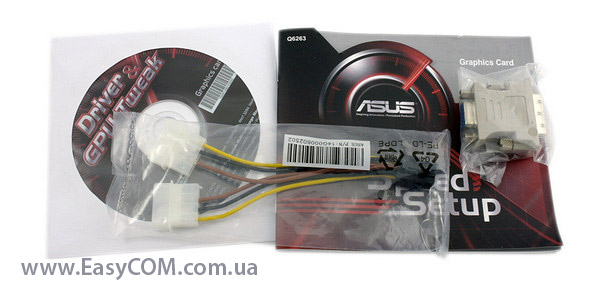

Відзначимо дуже непогану, як для бюджетного продукту, комплектацію, адже в коробці, крім диска із драйверами та утилітами і короткого керівництва, ми виявили два перехідники, один з DVI-I на VGA, а другий із двох 4-контактних периферійних роз’ємів живлення на один 6-контактний роз’єм живлення відеокарти.

ASUS GeForce GTX 650 Ti BOOST DirectCU II OC

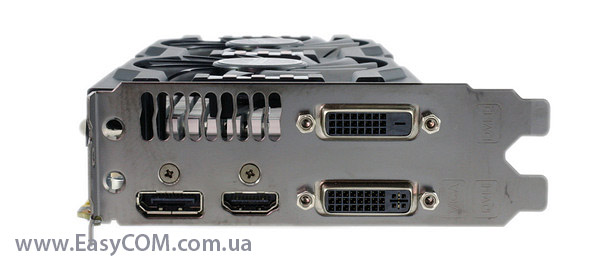

Відеокарта ASUS GeForce GTX 650 Ti BOOST DirectCU II OC оснащена наступним повноцінним набором портів для виведення зображення:

  • 1x DVI-D;
  • 1x DVI-I;
  • 1х HDMI;
  • 1х DisplayPort.

При необхідності підключити аналоговий монітор пропонується скористатися комплектним перехідником з DVI на VGA.

Підтримуються наступні роздільні здатності:

  • Цифрова - до 3840x2160;
  • Аналогова - до 2048x1536.

Зовнішній вигляд і елементна база

ASUS GeForce GTX 650 Ti BOOST DirectCU II OC

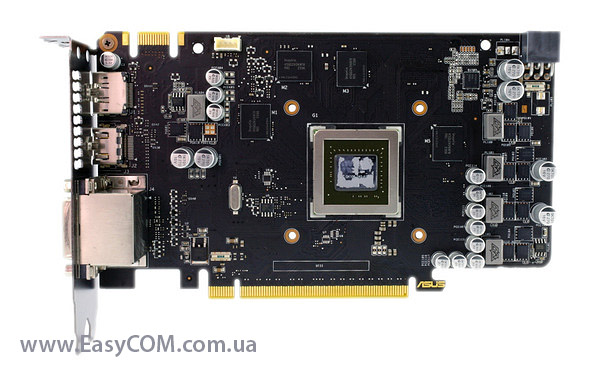

Відеокарта ASUS GeForce GTX 650 Ti BOOST DirectCU II OC виконана на текстоліті з унікальним дизайном довжиною 193 мм. Незважаючи на більші, ніж в «еталонного» зразка, розміри, логіка розташування основних елементів залишилася незмінною, за винятком лише роз’єму для підключення СО і твердотільних конденсаторів у колі живлення GPU, які розташовані трохи інакше.

ASUS GeForce GTX 650 Ti BOOST DirectCU II OC

ASUS GeForce GTX 650 Ti BOOST DirectCU II OC

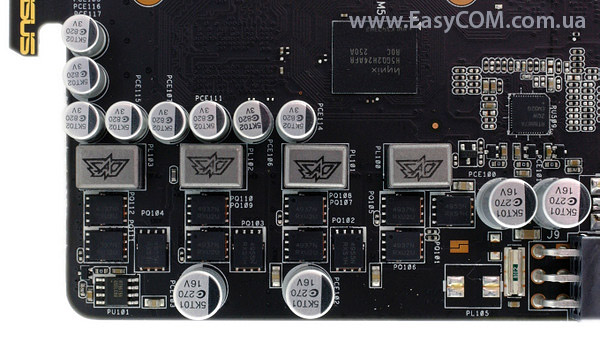

Система стабілізації живлення відеокарти ASUS GeForce GTX 650 Ti BOOST DirectCU II OC виконана за схемою 4+1 фаза, для GPU і чіпів пам'яті відповідно. У всіх колах живлення використовуються винятково твердотільні конденсатори та дроселі з феритовим сердечником.

ASUS GeForce GTX 650 Ti BOOST DirectCU II OC

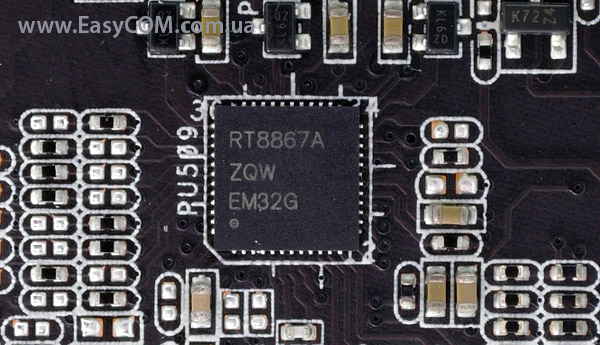

Система живлення ядра реалізована на 4-фазному контролері RT8867A виробництва компанії Richtek, який підтримує активне перемикання фаз залежно від навантаження для оптимізації рівня енергоспоживання відеокарти.

ASUS GeForce GTX 650 Ti BOOST DirectCU II OC

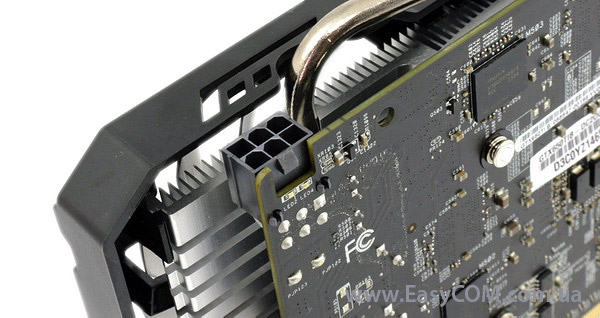

Крім роз’єму PCI-Express, живлення забезпечується через один 6-контактний силовий роз’єм, який розташований на бічній стороні графічного прискорювача. Завдяки його вдалому розташуванню «догори ногами» підключення та відключення кабелю живлення відбувається дуже легко.

ASUS GeForce GTX 650 Ti BOOST DirectCU II OC

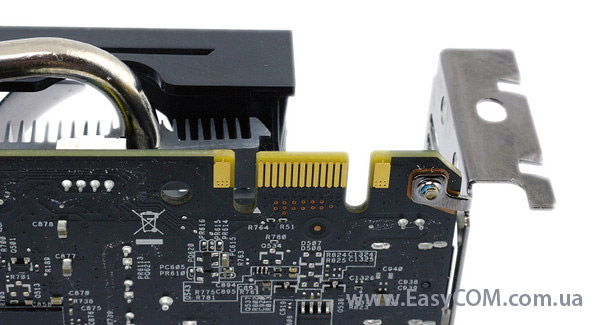

Як і інші модифікації NVIDIA GeForce GTX 650 Ti BOOST, версія від ASUS має підтримку технології NVIDIA SLI. Для її реалізації на текстоліті присутній відповідний роз’єм, за допомогою якого ви зможете об'єднати дві відеокарти для спільних розрахунків графічних ефектів.

ASUS GeForce GTX 650 Ti BOOST DirectCU II OC

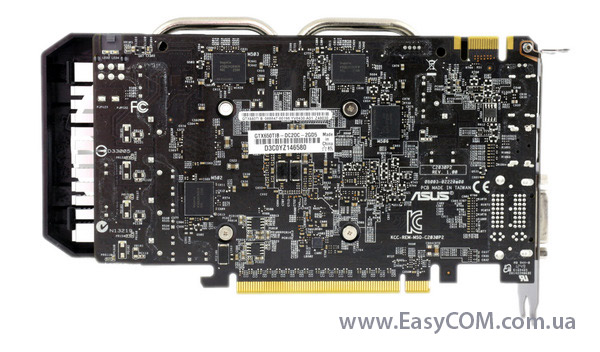

На звороті текстоліту розташовані чотири з восьми чіпів пам'яті, а також кілька елементів системи живлення.

ASUS GeForce GTX 650 Ti BOOST DirectCU II OC

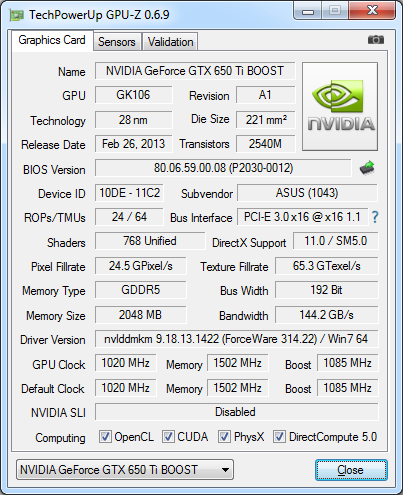

В основі ASUS GeForce GTX 650 Ti BOOST DirectCU II OC лежить графічний чіп NVIDIA GK106 (Kepler), виготовлений по 28-нм техпроцесу. Він містить 768 універсальних конвеєрів (або ядер CUDA згідно термінології NVIDIA) і 24 блоки растеризації. Частота роботи графічного ядра, як ми вже згадували, була підвищена відносно рекомендованих NVIDIA 980 МГц і становить 1020 МГц. Завдяки підтримці технології GPU Boost, у турборежимі частота графічного ядра може досягати 1085 МГц. Обмін даними між графічним ядром і пам'яттю здійснюється через 192-бітну шину.

ASUS GeForce GTX 650 Ti BOOST DirectCU II OC

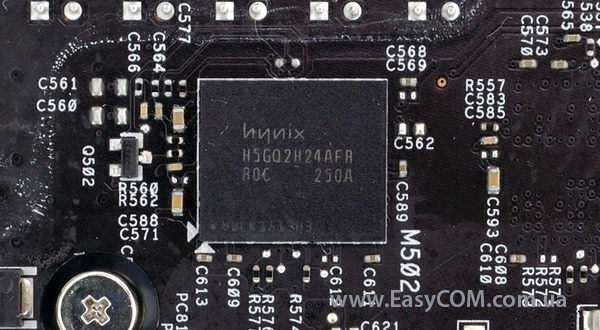

Пам'ять відеокарти, загальний обсяг якої становить 2 ГБ, набрана за допомогою 8-ми чіпів по 256 МБ виробництва компанії Hynix. Чіпи мають маркування H5GQ2H24AFR-R0C і, згідно з документацією, їхня рекомендована частота рівна 6 ГГц, відповідно, оскільки вони працюють на номінальній частоті, у нас є непогані шанси досягнути значного приросту частоти в результаті розгону.

Система охолодження

ASUS GeForce GTX 650 Ti BOOST DirectCU II OC

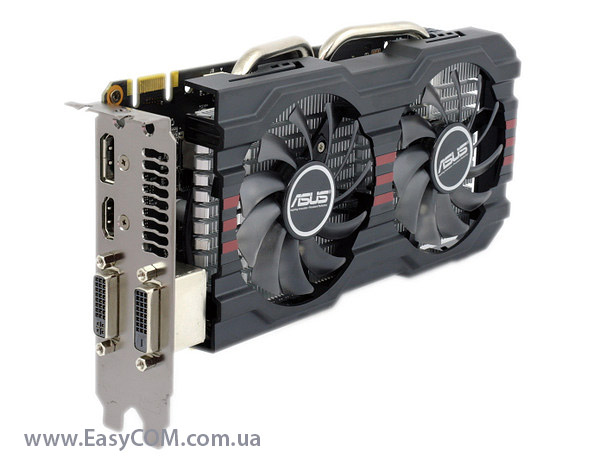

За охолодження графічного ядра NVIDIA GK106 відповідає фірмовий кулер DirectCU II, вже дуже добре нам знайомий по великій кількості протестованих відеокарт ASUS. Відеокарта із установленою СО займає два слоти розширення і має загальну довжину в 217 мм.

ASUS GeForce GTX 650 Ti BOOST DirectCU II OC

ASUS GeForce GTX 650 Ti BOOST DirectCU II OC

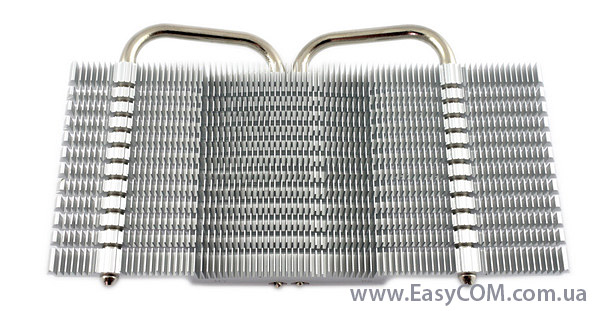

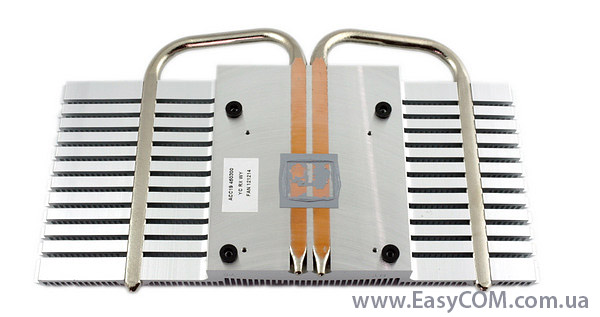

На відміну від версій DirectCU II, які зустрічалися нам раніше, де використовувалися стандартні радіатори набрані з 42 – 48 тонких пластин, у цьому випадку система охолодження складається з радіатора, який являє собою цільний брус алюмінію, розділений по краях на секції. Також у наявності два вентилятори діаметром 75 мм, закріплені на кожусі, який накриває всю конструкцію зверху.

Для рівномірного розподілу тепла по всій площі радіатора застосовуються дві мідні теплові трубки діаметром 6 мм.

ASUS GeForce GTX 650 Ti BOOST DirectCU II OC

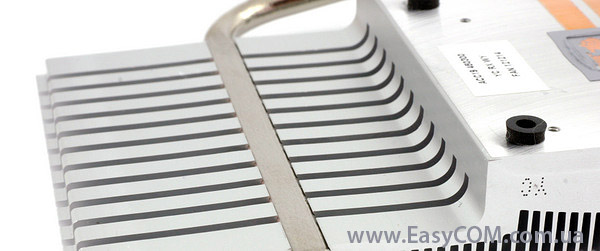

Також відзначимо, що для більш ефективного теплообміну між основою радіатора та тепловими трубками використовується припій, у той час як на краях, де трубки контактують із ребрами, припій відсутній.

ASUS GeForce GTX 650 Ti BOOST DirectCU II OC

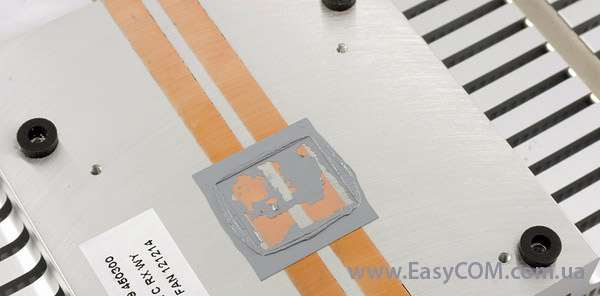

Фірмовою особливістю DirectCU II є технологія безпосереднього контакту теплових трубок із графічним кристалом через невеликий шар термопасти.

ASUS GeForce GTX 650 Ti BOOST DirectCU II OC

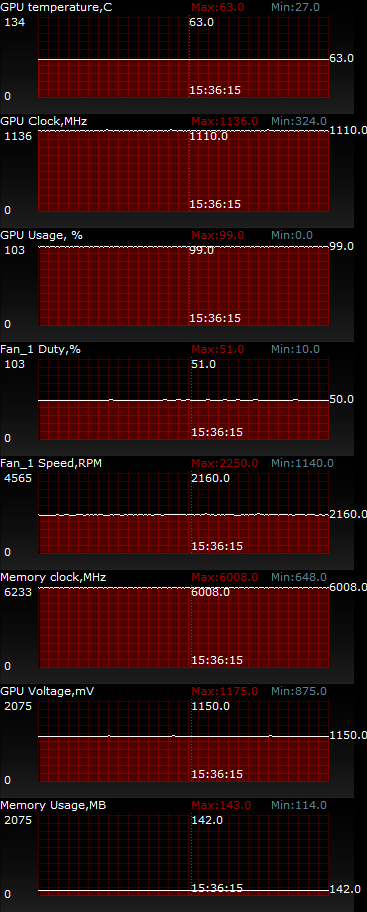

При автоматичному регулюванні швидкості обертання вентиляторів, у режимі максимального навантаження графічне ядро нагрілося до 63 градусів, а кулер, судячи з показів моніторингу, працював при цьому на половину від своєї максимальної потужності. Рівень шуму в цьому випадку можна охарактеризувати як «нижчий середнього».

ASUS GeForce GTX 650 Ti BOOST DirectCU II OC

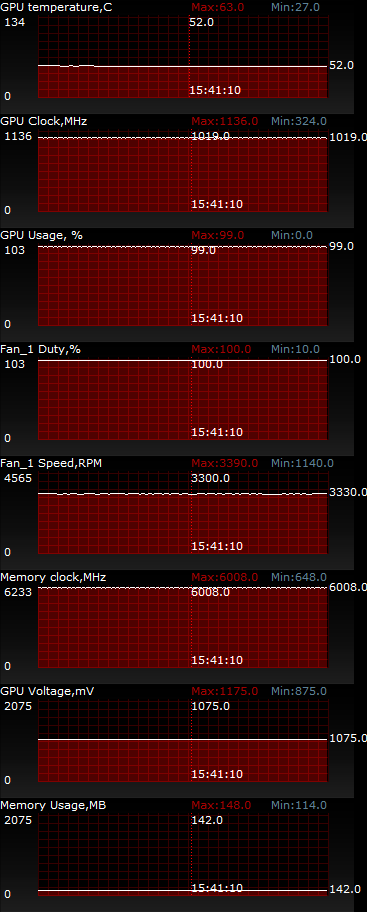

У режимі максимальної швидкості обертання вентиляторів температура GPU опускається до 52 градусів. При цьому відеокарта усе ще продовжує бути цілком тихою.

ASUS GeForce GTX 650 Ti BOOST DirectCU II OC

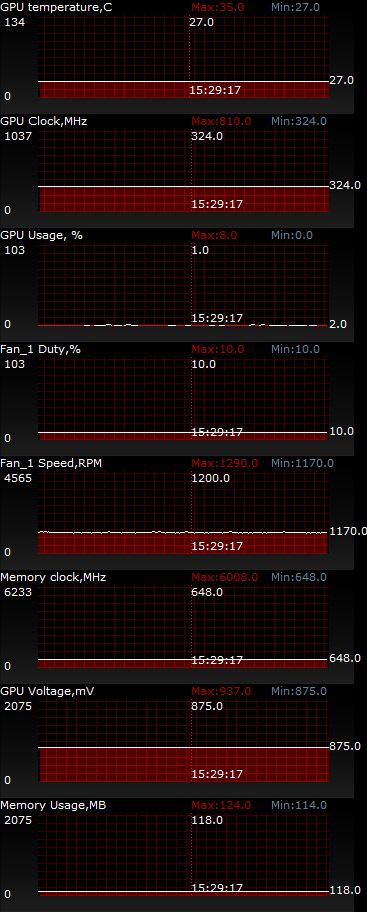

При відсутності навантаження, частоти роботи графічного ядра та пам'яті автоматично знижуються, дозволяючи знизити енергоспоживання і тепловиділення графічного ядра. У такому режимі температура GPU не перевищує 27 градусів, а система охолодження дотримується тиші.

Для більшої наочності та оцінки ефективності системи охолодження ASUS GeForce GTX 650 Ti BOOST DirectCU II OC приведемо невелике порівняння із протестованими нами раніше версіями NVIDIA GeForce GTX 650 Ti BOOST:



ASUS

GeForce GTX 650 Ti BOOST DirectCU II OC

ZOTAC GeForce GTX 650 Ti Boost

Palit

GeForce GTX 650 Ti BOOST OC

Тип системи охолодження

Осьова

Осьова

Осьова

Кількість вентиляторів

2

2

2

Діаметр лопатей

75 мм.

74 мм.

75 мм.

Частота GPU

1020

993

1006

Частота GPU Turbo boost

1085

1059

1072

Температура в навантаженні (автоматичне регулювання кулера)

63

66

71

Температура в навантаженні (максимальна швидкість обертання кулера)

52

57

56

Шум на максимальних обертах

Нижчий середнього

Нижчий середнього

Нижчий середнього
