Огляд і тестування відеокарти ASUS GeForce GTX 650 DirectCU TOP

У даному матеріалі ми продовжимо знайомство з різноманітністю відеокарт із «зеленого табору», і цього разу в нас на тестуванні присутній графічний прискорювач від компанії ASUS, виконаний на основі NVIDIA GeForce GTX 650 (архітектура NVIDIA Kepler). З докладними характеристиками 28 нм чіпа NVIDIA GK107 і графічного процесора GeForce GTX 650 ви можете ознайомитися в наших попередніх матеріалах, а ми, тим часом, перейдемо безпосередньо до огляду відеокарти ASUS GTX650-DCT-1GD5.

ASUS GeForce GTX 650 DirectCU TOP

Специфікація:

Модель

ASUS GeForce GTX 650 DirectCU TOP

(ASUS GTX650-DCT-1GD5)

Графічне ядро

NVIDIA GK107 (Kepler)

Кількість універсальних шейдерних процесорів

384

Підтримувані API

DirectX 11 (Shader Model 5.0), OpenGL 4.3

Підтримка фірмових технологій

3D Vision, CUDA, DirectX 11, PhysX, TXAA, Adaptive VSync, FXAA, NVIDIA Surround

Частота графічного ядра, МГц

1215

Частота пам'яті (ефективна), МГц

1275 (5100)

Обсяг пам'яті, МБ

1024

Тип пам'яті

GDDR5

Ширина шини пам'яті, біт

128

Тип шини

PCI Express 3.0 x16

Максимальна роздільна здатність

Цифрова - до 2560x1600

Аналогова - до 2048x1536

Інтерфейси виведення зображення

2 x DVI-D

HDMI

VGA

Підтримка HDCP і декодування HD-відео

 Є

Мінімальні вимоги до блоку живлення, Вт

400

Розміри, мм

250 х 120

Драйвери

Свіжі драйвери можна завантажити із сайту компанії ASUS або сайту виробника GPU.

Сайт виробника

http://www.asus.ua/

Все цены на ASUS+GTX650-DCT-1GD5

Як бачимо, відносно «референсної» відеокарти модифікації піддалася не тільки система охолодження ASUS GeForce GTX 650 DirectCU TOP, але й частотна формула. Так частота GPU була збільшена на 15% і склала 1215 МГц, а частота пам'яті при цьому зросла всього на 2%, що дало нам підсумкову частоту 5100 МГц. Крім заводського розгону, інженерами ASUS була дороблена елементна база - в основі ASUS GeForce GTX 650 DirectCU TOP застосовується не тільки текстоліт більшого розміру, але й винятково високоякісні компоненти, такі як твердотільні конденсатори та дроселі з феритовим сердечником.

Упаковка та комплектація

ASUS GeForce GTX 650 DirectCU TOP

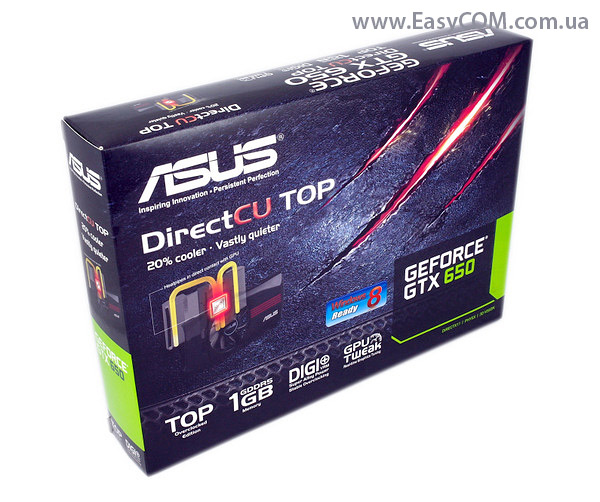

Відеокарта ASUS GeForce GTX 650 DirectCU TOP постачається в невеликій картонній коробці із уже добре знайомим оформленням, звичним для нас по більшості останніх відеокарт компанії. На лицьовій стороні упаковки ми бачимо найменування графічного процесора, компанії виробника, згадування про обсяг і тип застосовуваної відеопам'яті, а також про фірмову систему охолодження DirectCU, яка встановлена на даній відеокарті. Також відзначено, що ASUS GTX650-DCT-1GD5 належить до серії «TOP» - розігнаних у заводських умовах відеокарт, і оснащена цифровою системою живлення DIGI+ VRM.

ASUS GeForce GTX 650 DirectCU TOP

На звороті коробки знаходиться більш докладний опис компонентної бази, а також цифрової системи живлення DIGI+ VRM. Відразу відзначена можливість одночасного підключення чотирьох дисплеїв і описані переваги фірмової системи охолодження. Список системних вимог до комп'ютера, у який планується встановленняя ASUS GeForce GTX 650 DirectCU TOP, розташований на одній з бічних сторін упаковки. Виходячи з рекомендації на коробці, блок живлення в такій системі повинен мати потужність не менше 400 Вт і бути здатним видавати до 20 А по лінії +12В.

ASUS GeForce GTX 650 DirectCU TOP

Комплект поставки відеокарти ASUS GeForce GTX 650 DirectCU TOP дуже скромний. У коробці з відеокартою ми виявили лише диск із драйверами та утилітами і посібник користувача. При необхідності, про наявність перехідника із двох 4-контактних периферійних роз’ємів живлення на один 6-контактний роз’єм живлення відеокарти користувачу доведеться подбати самому.

ASUS GeForce GTX 650 DirectCU TOP

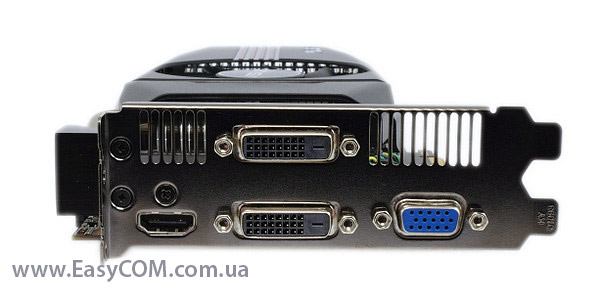

Набір портів для виведення зображення на відеокарті ASUS GeForce GTX 650 DirectCU TOP у порівнянні з «референсним» зразком був повністю змінений, у наявності наступні роз’єми:

  • 2x DVI-D;
  • 1х HDMI;
  • 1х VGA.

Підтримуються наступні роздільні здатності:

  • Цифрова - до 2560x1600;
  • Аналогова - до 2048x1536.

Зовнішній вигляд і елементна база

ASUS GeForce GTX 650 DirectCU TOP

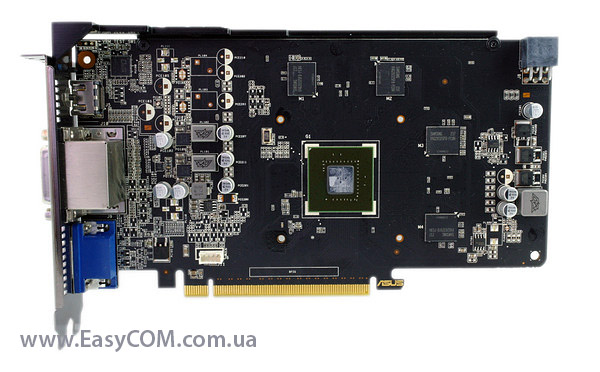

Як ми вже згадували вище, дизайн друкованої плати відеокарти ASUS GeForce GTX 650 DirectCU TOP відрізняється від еталонного варіанта, запропонованого інженерами NVIDIA. На відміну від «референсного» зразка, у цьому випадку застосовується більша PCB довжиною 250 мм. Також були внесені наступні зміни в елементну базу: застосовані більш якісні компоненти і перетворювач живлення DIGI+ VRM.

ASUS GeForce GTX 650 DirectCU TOP

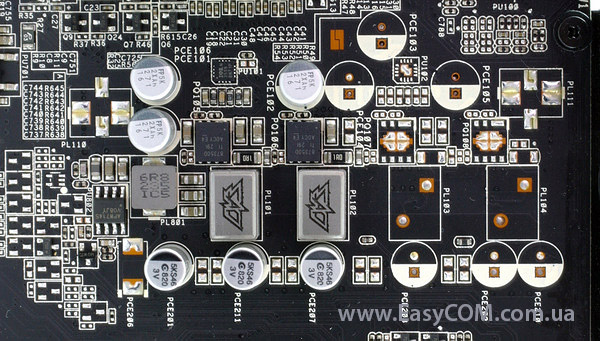

Система живлення графічного ядра відеокарти виконана за схемою з 2 фаз.

ASUS GeForce GTX 650 DirectCU TOP

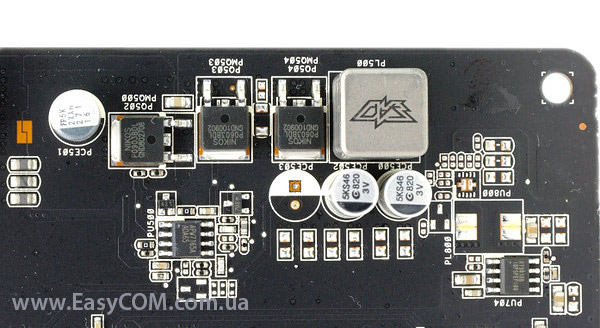

Для стабілізації напруги на чіпах пам'яті застосовується одна фаза.

ASUS GeForce GTX 650 DirectCU TOP

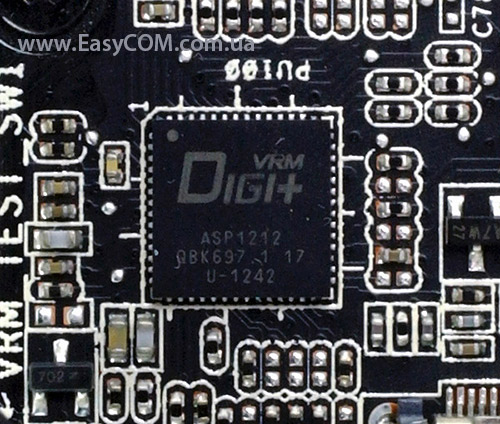

Система живлення ядра реалізована на контролері Digi+ ASP1212. Як ми знаємо, даний контролер є «універсальним солдатом» компанії, і використовується на багатьох, навіть більш дорогих відеокартах, у тому числі на серії ASUS GeForce GTX 670.

ASUS GeForce GTX 650 DirectCU TOP

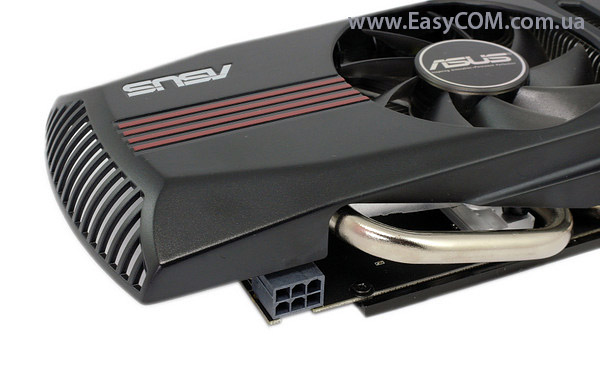

Живлення відеокарти забезпечується через один 6-контактний роз’єм на правій бічній стороні відеокарти.

ASUS GeForce GTX 650 DirectCU TOP

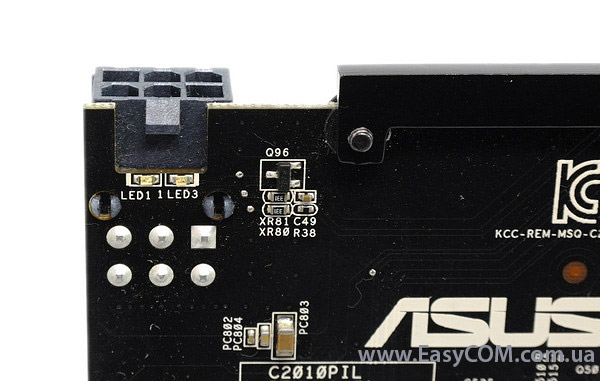

Окрему подяку інженери ASUS заслужили за вирішення проблеми з незручним відключенням кабелю живлення від відеокарти. На ASUS GeForce GTX 650 DirectCU TOP роз’єм живлення перевернутий «догори ногами». Відповідно засувка коннектора кріпиться не з боку радіатора, а з боку текстоліту, що суттєво спрощує процес відключення відеокарти від джерела живлення.

ASUS GeForce GTX 650 DirectCU TOP

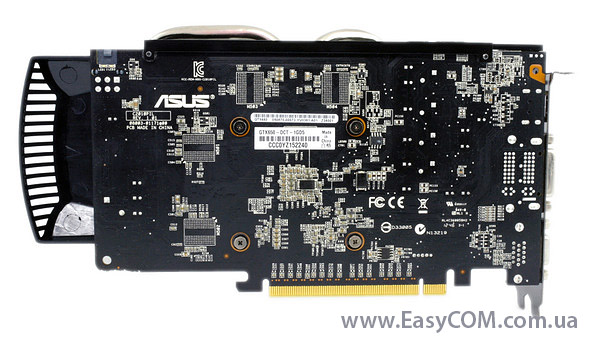

Зворотна сторона плати примітна наявністю декількох елементів системи живлення. Аналогічно з «еталонним» дизайном, усі чіпи пам'яті знаходяться на лицьовій стороні плати, що повинно позитивно вплинути на їхню температуру, адже охолодження зворотної сторони плати не передбачене.

ASUS GeForce GTX 650 DirectCU TOP

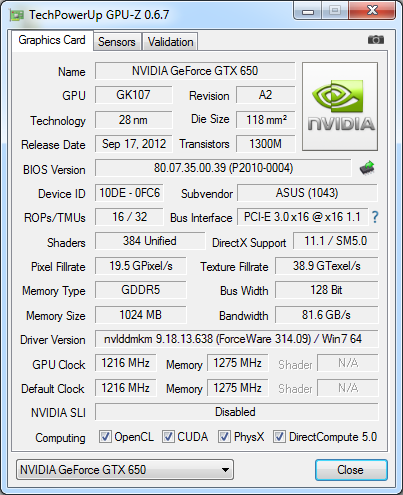

В основі ASUS GeForce GTX 650 DirectCU TOP лежить графічний чип NVIDIA GK107 (Kepler), зроблений по 28 нм техпроцесу. Як ви вже знаєте, він містить 384 універсальних шейдерних конвеєри (або ядер CUDA згідно термінології NVIDIA) і 16 блоків растеризації. Частота роботи графічного ядра в заводських умовах збільшена до 1215 МГц. Обмін даними між графічним ядром і пам'яттю здійснюється через 128-бітну шину.

ASUS GeForce GTX 650 DirectCU TOP

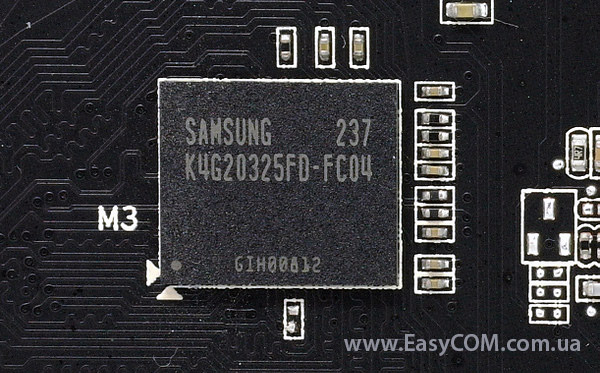

Пам'ять відеокарти ASUS GeForce GTX 650 DirectCU TOP, загальний обсяг якої становить 1 ГБ, набрана за допомогою 4-х чіпів по 256 МБ виробництва компанії Samsung. Чіпи мають маркування K4G20325FD-FC04 і, виходячи зі специфікації та індексу «04» у їхній назві, номінальна частота чіпів рівна 5000 МГц. Відповідно, враховуючи даний факт, а також те, що їхня частота вже вища номінальної, швидше за все істотного приросту в результаті розгону одержати не вийде, однак це ми перевіримо у відповідному розділі нашого огляду.

Система охолодження

ASUS GeForce GTX 650 DirectCU TOP

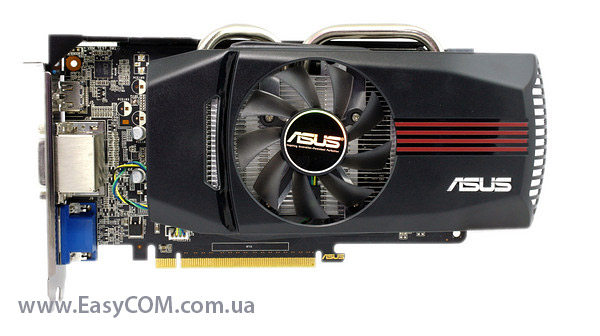

Система охолодження DirectCU, встановлена на GeForce GTX 650 DirectCU TOP, займає два слоти розширення. Окремо відзначимо, що виробник повідомляє про 20% зниженні температури в порівнянні з «референсною» СО, а також про набагато менший рівень шуму.

ASUS GeForce GTX 650 DirectCU TOP

ASUS GeForce GTX 650 DirectCU TOP

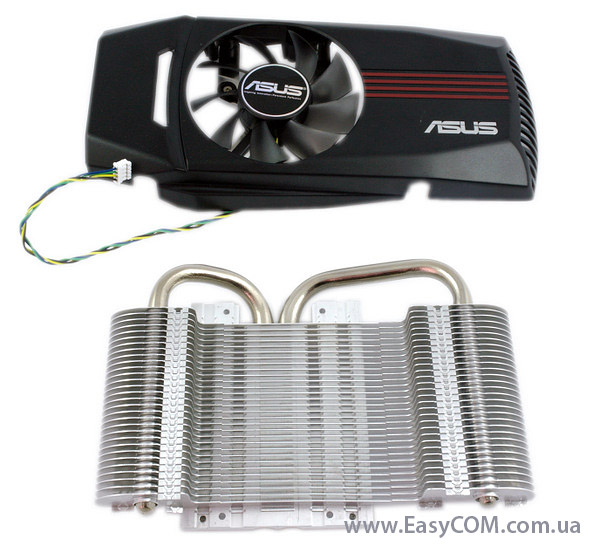

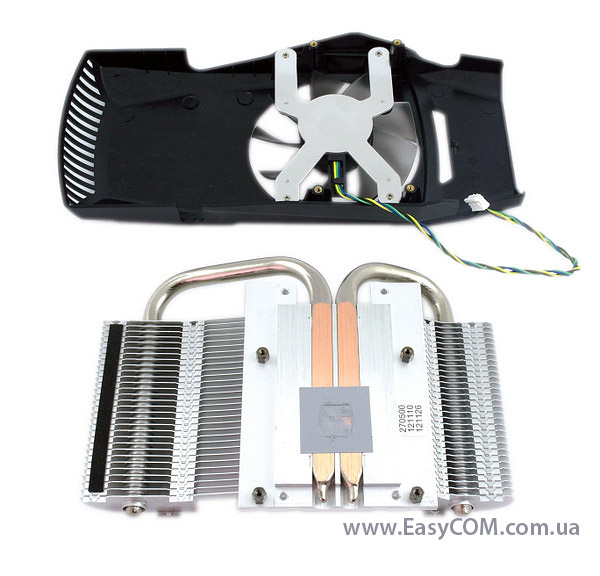

Охолоджувач складається з одного, доволі невеликого, радіатора, набраного із тридцяти алюмінієвих нікельованих пластин, і вентилятора з діаметром крильчатки 75 мм, який закріплений на пластиковому кожусі, що накриває всю конструкцію зверху. Що цікаво, незважаючи на те, що на відеокарті встановлена СО осьового типу, пластини радіатора розташовані уздовж текстоліту, що дозволить частині гарячого повітря виходити за межі корпуса ПК через спеціальні отвори на панелі з відеовиходами.

ASUS GeForce GTX 650 DirectCU TOP

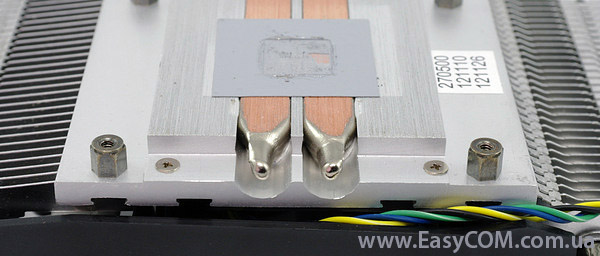

Для кращого теплообміну використовуються дві теплові трубки діаметром 8 мм. Для запобігання процесів швидкого окиснення міді при експлуатації і, відповідно, падіння ефективності теплообміну, теплові трубки покриті шаром нікелю. Аналогічно із системою охолодження DirectCU II, в основі DirectCU застосована схема безпосереднього контакту теплових трубок із графічним кристалом через невеликий шар термопасти.

ASUS GeForce GTX 650 DirectCU TOP

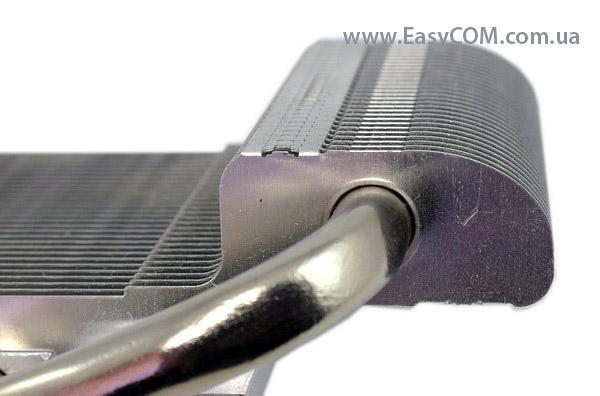

Як бачимо, теплові трубки просто вставлені в ребра радіатора, припій відсутній, що може дещо погіршити ефективність системи охолодження.

Пропонуємо перейти безпосередньо до тестування системи охолодження відеокарти ASUS GeForce GTX 650 DirectCU TOP. Для цього ми проведемо наш стандартний набір тестів за допомогою MSI Kombustor, а моніторинг проводився засобами комплектної утиліти GPU Tweak.

ASUS GeForce GTX 650 DirectCU TOP

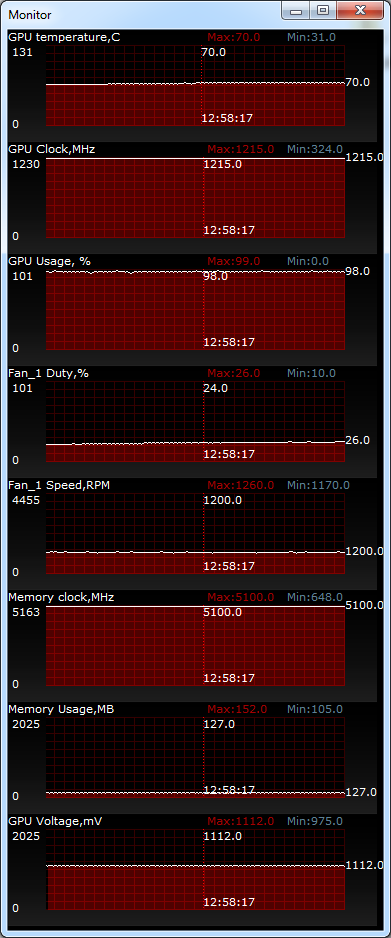

При автоматичному регулюванні швидкості обертання вентиляторів, у режимі максимального навантаження графічне ядро нагрілося до 70 градусів, а кулер, судячи з показів моніторингу, працював при цьому всього на 26% своїй потужності.

Рівень шуму, який виробляла система охолодження при автоматичному регулюванні обертів, можна охарактеризувати як низький.

ASUS GeForce GTX 650 DirectCU TOP

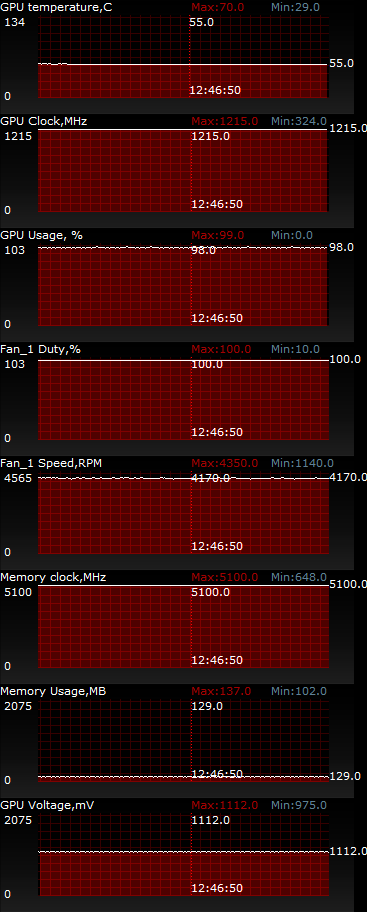

У режимі максимальної швидкості обертання вентилятора температура GPU опускається до 55 градусів, що є хорошим результатом, але при цьому система охолодження видає досить високий рівень шуму, який, однак, не є дратівним, як це часто буває.

ASUS GeForce GTX 650 DirectCU TOP

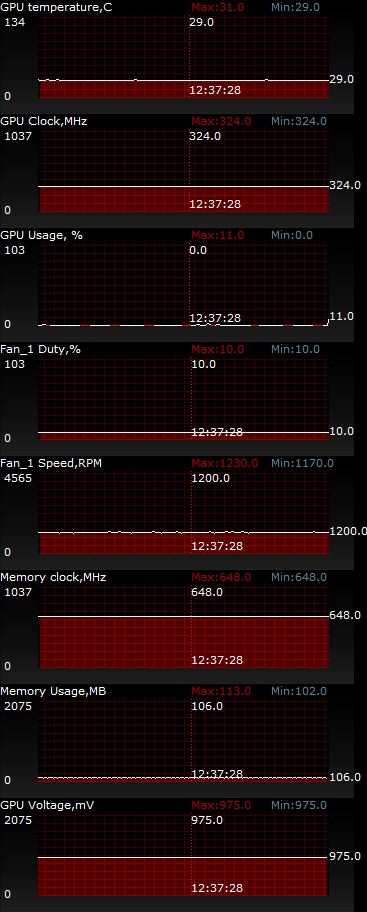

При відсутності навантаження частоти роботи графічного ядра і пам'яті автоматично знижуються, дозволяючи знизити енергоспоживання і тепловиділення графічного ядра. У такому режимі температура GPU не перевищує 29 градусів, а система охолодження дотримує при цьому цілковиту тишу.
