Огляд відеокарти ASUS Radeon HD 4650 512 МБ DDR2

Завдяки випуску вдалих моделей відеокарт AMD-ATI Radeon HD4850 і AMD-ATI Radeon HD4870, на чіпах RV770 PRO/XT, чіпмейкеру вдалося задовольнити споживчі потреби та завоювати серця багатьох споживачів «ціною за продуктивність». Однак наступним кроком став масовий випуск бюджетних моделей відеоадаптерів, з одним із яких ми сьогодні і познайомимося ближче.

ASUS Radeon HD 4650 512 МБ DDR2

Отже, відеоприскорювач AMD-ATI Radeon HD 4650 GDDR2 у виконанні від ASUS.

Перше, що привертає увагу - наявність портів DVI, VGA і HDMI. Насправді, вже звичними є хитрощі виробників, розраховані на розширення споживчого попиту на продукцію. Так, наприклад, власникам моніторів з портом VGA не доведеться вдаватися до використання перехідника з DVI на VGA, а через порт HDMI здійснюється можливість виведення і звукового потоку.

Тепер більш детально вивчимо можливості відеокарти, не забуваючи, що це молодша модель лінійки відеоадаптерів на чіпах RV730, і щоб було з чим порівнювати та познайомитися з передісторією, корисним буде зайвий раз поглянути на огляд прискорювача ASUS Radeon HD 4670 с 512 МБ GDDR3.

Спочатку глянемо на таблицю з характеристиками відеочіпів:



ATI Radeon HD 4650

ATI Radeon HD 4670

NVIDIA GeForce 9500 GT

Ядро

RV730 PRO

RV730 XT

G96

Техпроцес, нм

55

55

65

Частота ядра, МГц

600

750

550

Потокових процесорів

320

320

32

Частота шейдерного блоку, МГц

600

750

1400

Кількість текстурних блоків / блоків блендінгу

32/16

32/16

16/8

Частота (тип) пам'яті, МГц

800 (GDDR2)

 2000 (GDDR3)

1600 (GDDR3)

Шина пам'яті, біт

128

128

128

Інтерфейс

PCIe ver 2.0 x16

PCIe ver 2.0 x16

PCIe ver 2.0 x16

Підтримка HDCP

+

+

+

Підтримка DirectХ

10.1

10.1

10.0

Відеоадаптер NVIDIA GeForce 9500 GT не даремно взятий для порівняння, тому що він знаходиться в одному ціновому діапазоні з тестуємим прискорювачем, і, хоч і має більш низьку частоту графічного ядра, але частота шейдерного домену становить 1400 МГц.

Також наведемо короткі характеристики тестуємої відеокарти:

Виробник і модель

ASUS EAH4650/DI/512MD2/A

Графічне ядро

AMD ATI Radeon HD 4650 (RV730 PRO)

Конвеєра

320 уніфікованих

Підтримувані API

DirectХ 10.1
OpenGL 2.0

Частота ядра (шейдерного домену), МГц

600 (600)

Об'єм (тип) пам'яті, Мб

512 (GDDR2)

Реальна (ефективна) частота пам'яті, МГц

400 (800 DDR)

Шина пам'яті

128 біт

Стандарт шини

PCI Express 2.0 X16

Максимальна роздільна здатність

До 2560x1600 (DVI)
До 2048x1536 (VGA)
До 1920x1080 (HDMI)

Виходи

1x D-Sub
1x DVI-I
1x HDMI

Підтримка HDCP
 Декодування HD-відео

Є
H.264, VC-1, MPEG2 і WMV9

Драйвери

Свіжі драйвери можна скачати з:
сайта виробника відеокарти;
сайта виробника GPU.

Сайт виробника

http://www.asus.com/

Відеокарта виготовлена на базі графічного процесора AMD-ATI Radeon HD4650, він же RV730 PRO, що зроблений по 55-нм технології.

Тепер перейдемо безпосередньо до огляду.

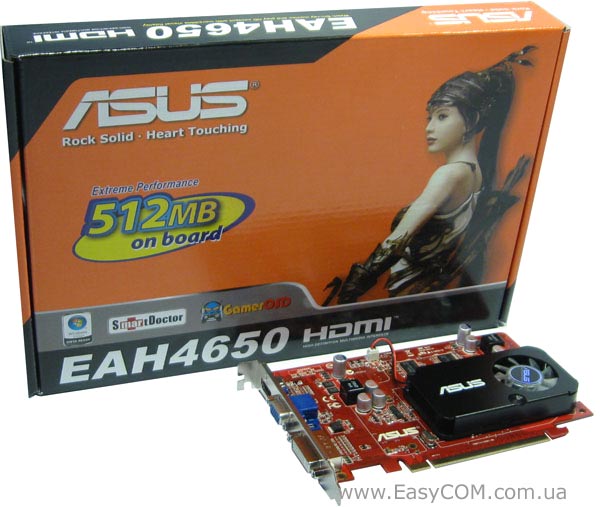

ASUS EAH4650/DI/512MD2/A

Прискорювач потрапив до нас на тестування в коробковій версії. Саме упаковка має значні розміри, і, як видно на зображенні, фактично в два рази більше розмірів головного її вмісту.

ASUS EAH4650/DI/512MD2/A

Оформлення можна назвати звичайним для ASUS, з помаранчевим та чорним кольором. Гарно оформлена інформація щодо наявності 512 МБ відеопам'яті, але як завжди для бюджетних моделей виробник «забув» зазначити її тип. Одразу ж можемо вас засмутити, що використана повільна за сучасними мірками відеопам'ять стандарту GDDR2. Також виробник зазначив наявність HDMI порту, що, по ідеї, безсумнівно, повинно націлити шукачів графічного рішення для медіацентрів на придбання саме цього адаптера. Але застосування активного охолодження є першим мінусом використання відеокарти для таких цілей. Також у висновках зазначена підтримка фірмових технологій від ASUS.

ASUS EAH4650/DI/512MD2/A

Тильна сторона упаковки, звісно, містить опис основних можливостей прискорювача, фірмових технологій і мінімальні системні вимоги.

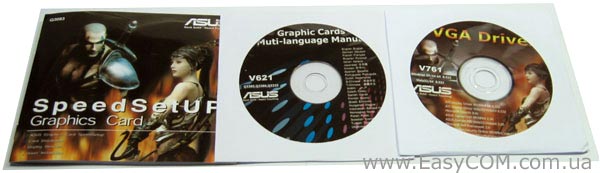

Комплект постачання будемо вважати прийнятним, як для адаптера даної цінової категорії, і крім відеокарти в ньому присутні:

  • CD-диски з драйверами;
  • CD-диск з посібником для користувача на різних мовах;
  • Коротку інструкцію з встановлення відеокарти.

Ніяких перехідників у комплекті поставки звісно немає, оскільки необхідність у них відсутня.

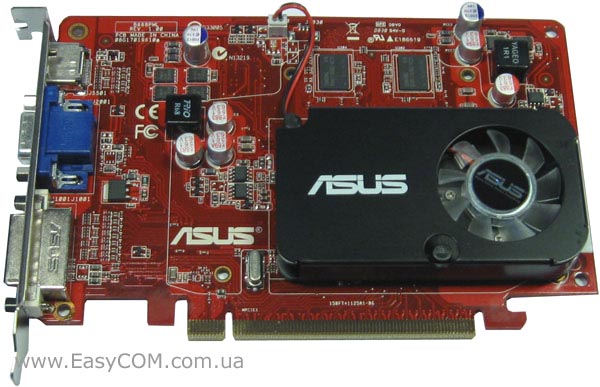

ASUS EAH4650/DI/512MD2/A

І ось перед нами тестовий зразок ASUS Radeon HD4650 512МБ GDDR2. Друкована плата на вигляд нагадала нам відеокарту ASUS EAH3650, зі зміненою системою охолодження. Згідно розведенню і кількості елементів одразу можна догадатися про бюджетність моделі. На платі присутні додаткові отвори, можливо для можливості заміни системи охолодження, що наводить на думку про використання даної плати для інших моделей відеокарт.

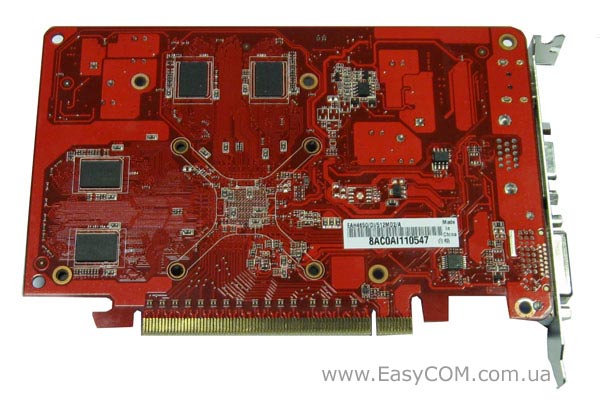

ASUS EAH4650/DI/512MD2/A

На звороті адаптера ніяких особливостей, крім наклейки з назвою відеокарти, немає.

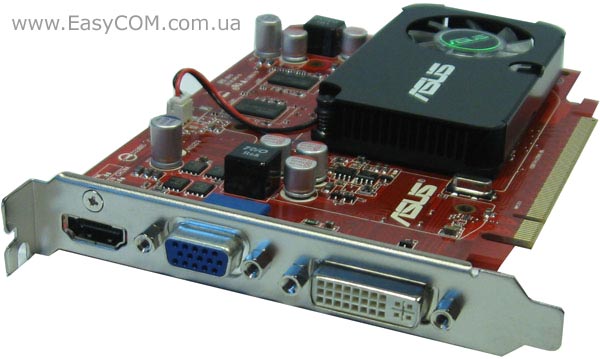

ASUS EAH4650/DI/512MD2/A

Ми вже згадували вище, що інтерфейсна панель перетерпіла деякі зміни в порівнянні з вже звичними для нашого ока двома портами DVI-I. Так на даній відеокарті реалізовані наступні роз’єми:

  • DVI-I;
  • D-Sub, для підключення аналогового монітора без використання перехідника;
  • HDMI, завдяки якому можливе виведення звукового потоку.

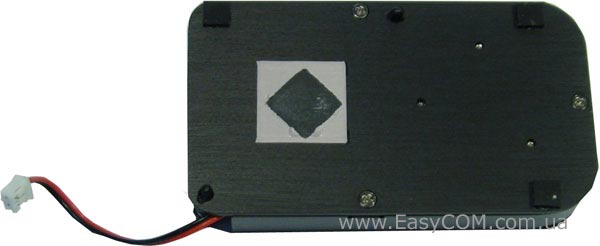

Система охолодження, через свою простоту виконання, не спрямовує на багатослівність. Її можна назвати скоріше класикою. Металева пластина контактує з графічним чіпом через термоінтерфейс, а нагріте повітря викидається в корпус. Такої системи охолодження цілком достатньо для охолодження відеоприскорювача, бо його споживана потужність не перевищує 75 Вт. Більш раціонально було б використання пасивної системи охолодження, однак у такому випадку зросла б собівартість, тому виробник вирішив діяти за принципом «дешево і сердито».

ASUS EAH4650/DI/512MD2/A

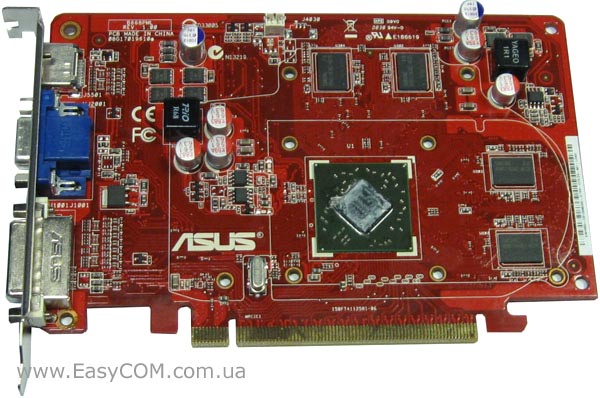

Ось так виглядає друкована плата без системи охолодження. Як бачимо, графічний чіп трохи зміщений до центру друкованої плати. Крім того, відзначимо, що на даній друкованій платі відсутні роз’єми для об'єднання двох таких відеокарт у режимі CrossFire, тому що ця можливість реалізована тільки програмно.

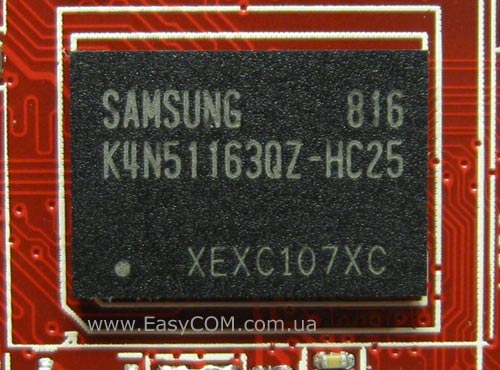

Samsung K4N51163QZ-HC25

Відеопам'ять стандарту GDDR2, загальним об'ємом 512 МБ, складається з чотирьох FBGA мікросхем пам'яті Samsung K4N51163QZ-HC25 з часом відгуки 2,5 нс. Пам'ять функціонує на номінальній для цих чіпів ефективній частоті 800 МГц.

Використання повільної пам'яті, в першу чергу, дозволило зменшити вартість відеокарти, але наскільки негативно це позначилося на продуктивності, ми довідаємося, лише провівши тестування.

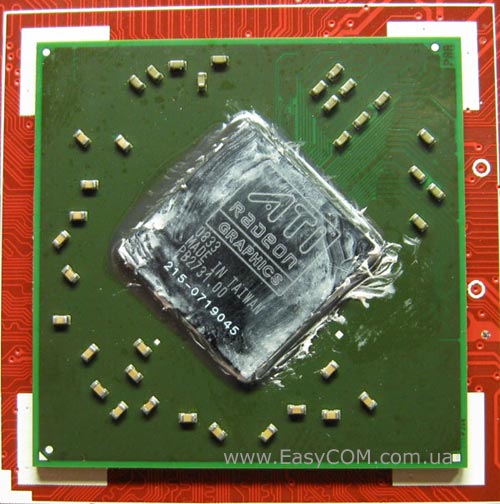

-ATI Radeon HD4650 (RV730)

Основою прискорювача є графічний чіп AMD-ATI Radeon HD 4650 (RV730), виконаний по 55 нм технології та має 320 потокових процесорів.

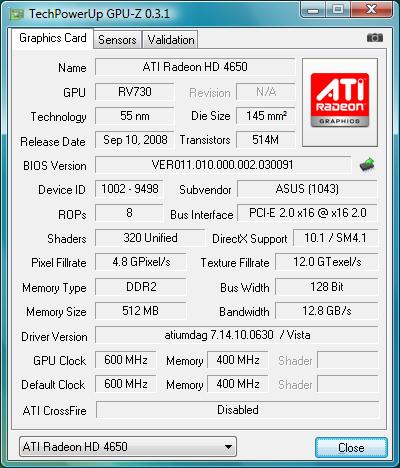

Утиліта GPU-Z вірно визначила тактові частоти графічного чіпа та пам'яті, які становлять 600 МГц і 400 МГц (800 МГц DDR) відповідно. При цьому об'єм пам'яті дорівнює 512 МБ GDDR2, а ширина шини обміну з нею становить 128 біт.
