Огляд і тестування блока живлення ZALMAN ZM600-TX 600W

Знайомство з 500- і 700-Вт представниками лінійки доступних блоків живлення ZALMAN ZM-TX залишило приємне враження. Ці рішення можуть похвалитися хорошими вихідними показниками напруг на всьому робочому діапазоні, можливістю роботи з доволі великими перевантаженнями, а також тихою та доволі ефективною системою охолодження. Чи можна те ж саме сказати про ще один пристрій з даної лінійки – ZALMAN ZM600-TX 600W з потужністю 600 Вт?

ZALMAN ZM600-TX 600W

Відповісти на це питання допоможе випробування даного джерела на реальній конфігурації, а також проходження ним низки вже звичних для наших постійних читачів тестів. Давайте подивимося, що ховається всередині 600-ватного рішення вартістю $65, і які його можливості.

Специфікація

Модель

ZALMAN ZM600-TX 600W

Тип

ATX12V 2.31

Номінальна потужність, Вт

600

Потужність по каналу 12В, Вт

576

Потужність ліній +3,3В і +5В, Вт

130

Кількість ліній +12В

1

Виходи, А

+3,3В

20

+5В

20

+12В

48

-12В

0,3

+5Vsb (чергова лінія живлення)

2,5

Вхідна напруга, В

200 − 240

Частота, Гц

50 − 60

Вхідний струм, А

8

ККД, %

85,9

Сертифікований 80 PLUS

80 PLUS 230V EU

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності (PF), %

97

Конфігурація системи вихідних кабелів

Виведені безпосередньо з корпуса блока живлення

Кількість PCIe-роз'ємів

2 (6+2-контактні)

Розміри вентилятора, мм

140 х 140 х 25

Види захисту

OVP, UVP, OPP, SCP, OCP

Розміри, мм

157 х 150 х 86

Вага, кг

2,1

Сайт виробника

ZALMAN

Сторінка продукту

Упаковка і комплект поставки

ZALMAN ZM600-TX 600W ZALMAN ZM600-TX 600W

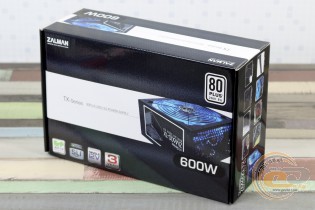

Упаковка ZALMAN ZM600-TX 600W вирізняється якісною поліграфією та інформує нас про його переваги, яких насправді чимало. Жорсткість коробки дозволить не переживати про збереження БЖ при транспортуванні, тим паче тут також передбачений пакет з пухирчастої плівки (яку ми радимо не викидати, адже лопання повітряних бульбашок дозволить вам зняти напругу в стресовій ситуації).

ZALMAN ZM600-TX 600W

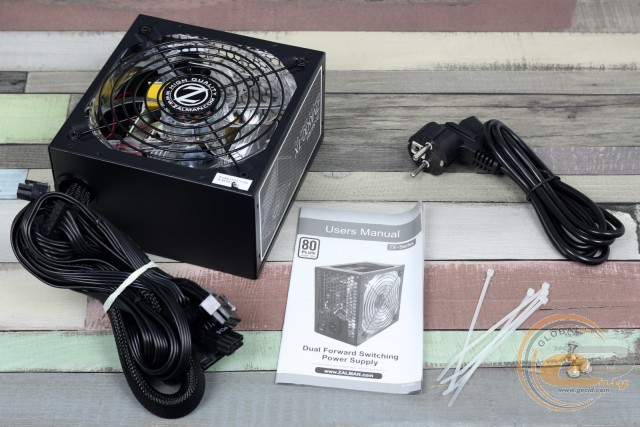

Комплектація блока живлення містить найнеобхідніше для його встановлення:

  • мережевий кабель живлення;
  • чотири гвинти для кріплення пристрою всередині корпуса;
  • п'ять стяжок для дротів;
  • керівництво користувача.

Зовнішній вигляд

ZALMAN ZM600-TX 600W ZALMAN ZM600-TX 600W

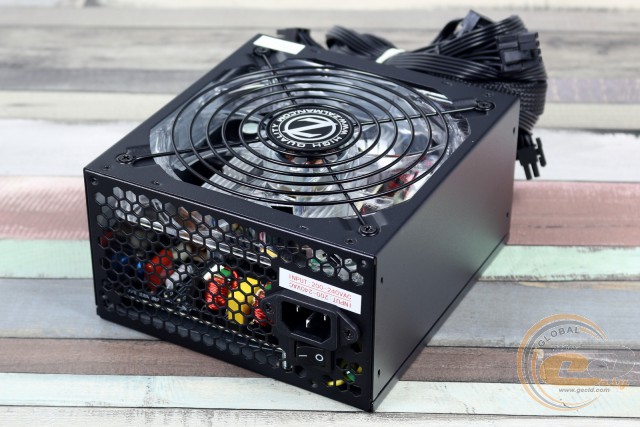

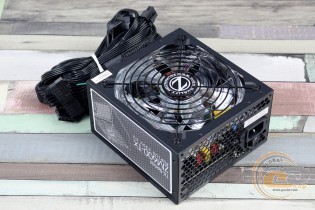

Хоча багато джерел живлення для здешевлення фарбують тільки шаром сірої грунтовки, даний пристрій може похвалитися красивим і практичним матовим покриттям. Компонування корпуса стандартне: прохолодне повітря захоплюється через решітку типу гриль, а виводиться через тильну панель, перфоровану у вигляді стільників. Решта боків БЖ зроблені суцільними. Габарити корпуса аналогічні до інших пристроїв лінійки ZALMAN ZM-TX і становлять 157 х 150 х 86 мм.

ZALMAN ZM600-TX 600W

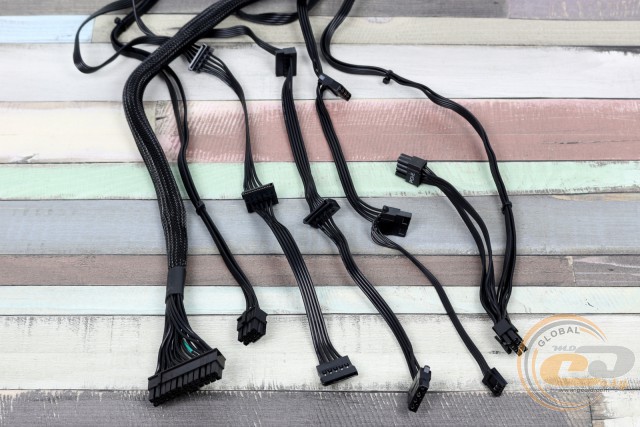

Модульна система кабелів тут не передбачена (що закономірно, враховуючи вартість пристрою), при цьому виробник подбав про їх зручне вкладання, виконавши провідники у вигляді шлейфів достатньої довжини.

Повна конфігурація системи кабелів виглядає таким чином:

Типи роз'ємів

Кількість

Довжина дротів до роз'єму (роз'ємів), см

Кабелі, виведені безпосередньо з блока живлення

20+4-контактний роз'єм живлення ATX

1

50

4+4-контактний роз'єм живлення ATX12V

1

65

два 6+2-контактні роз'єми PCIe

1

50-60

три роз'єми SATA

1

50-65-80

два роз'єми SATA + один PATA

1

50-65-80

два роз'єми PATA + один FDD

1

50-65-80

Набір роз'ємів в ZALMAN ZM600-TX 600W доволі великий і зможе задовольнити потреби абсолютної більшості користувачів. Для підключення відеокарт тут передбачені два конектори PCIe в 6+2-контактному виконанні (в рішенні потужністю 700 Вт їх чотири).

Внутрішня будова

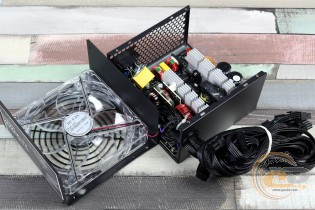

ZALMAN ZM600-TX 600W ZALMAN ZM600-TX 600W

Переміщення потоку повітря покладено на той самий 140-мм 7-лопатевий вентилятор Dong Guan Lang Ruch LR14025R12M2H з потужністю 4,56 Вт (12 В при 0,38 А), знайомий нам за іншими рішеннями лінійки.

ZALMAN ZM600-TX 600W ZALMAN ZM600-TX 600W

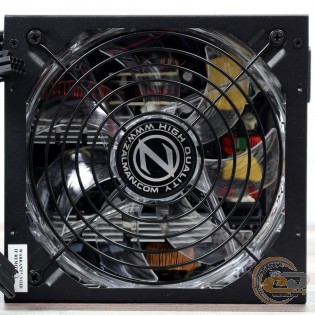

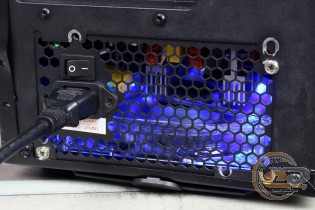

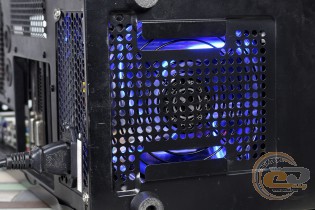

Відмінною його рисою є наявність синього LED-підсвічування, що має сподобатися власникам корпусів з верхнім розташуванням БЖ.

ZALMAN ZM600-TX 600W ZALMAN ZM600-TX 600W

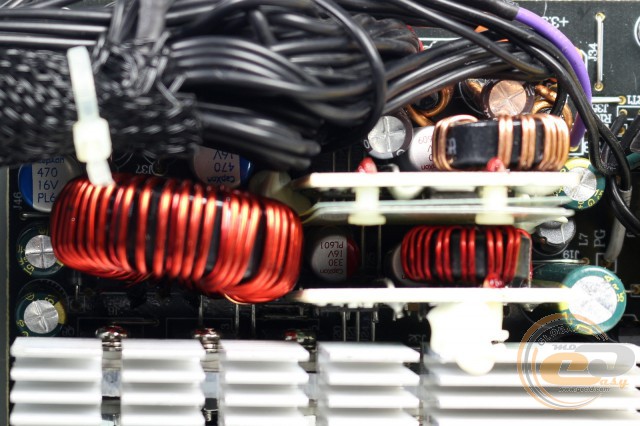

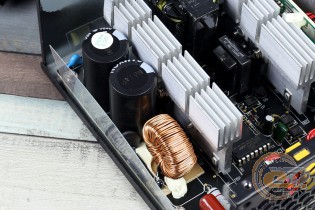

За ефективне пасивне охолодження відповідає пара радіаторів з доволі великою площею розсіювання, що відводять тепло від силових компонентів.

ZALMAN ZM600-TX 600W

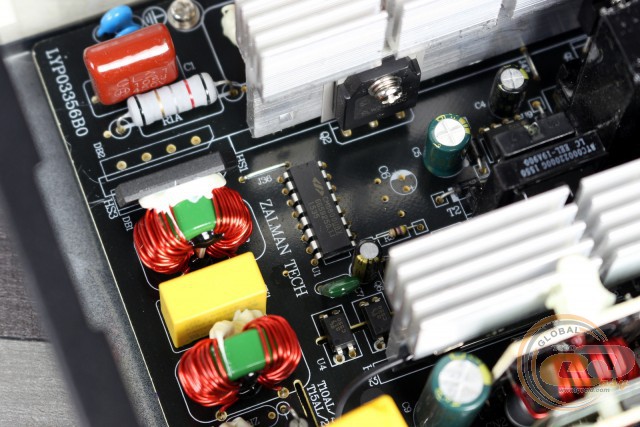

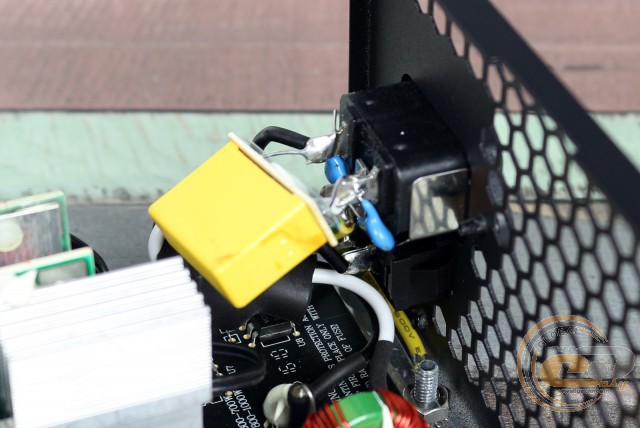

Вирівняти високочастотні перешкоди, які випромінює в мережу блок живлення ZALMAN ZM600-TX 600W, покликаний встановлений на вході EMI-фільтр. Він має два дроселі, а також аналогічну кількість X- і Y-конденсаторів. Економія показує себе у відсутності варистора, що відповідає за захист від стрибків напруги.

ZALMAN ZM600-TX 600W

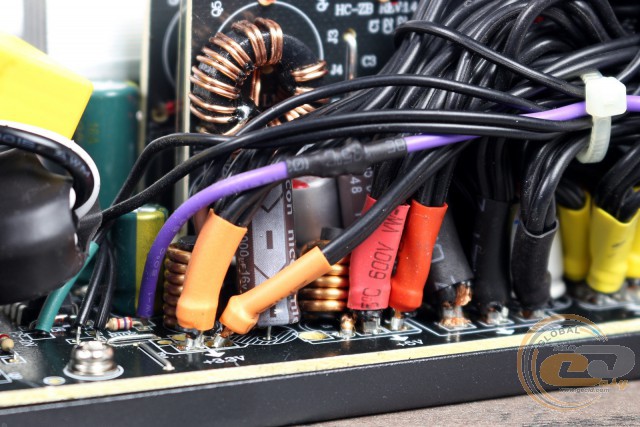

Немає тут і додаткового охолоджувача на діодній збірці, що характерно для багатьох блоків живлення. Втім, як ми побачимо далі, обдування вентилятором цілком достатньо для ефективного охолодження цього компонента.

ZALMAN ZM600-TX 600W ZALMAN ZM600-TX 600W

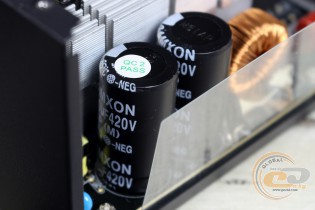

Поруч з елементами активного коректора коефіцієнта потужності (APFC) розміщені два вхідні накопичувальні конденсатори. Це тайванські рішення SamXon (150 мкФ х 420 В, до 85°C) із загальною ємністю 300 мкФ, які характеризуються гарною якістю виконання.

ZALMAN ZM600-TX 600W

ZALMAN ZM600-TX 600W ZALMAN ZM600-TX 600W

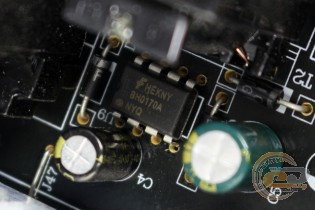

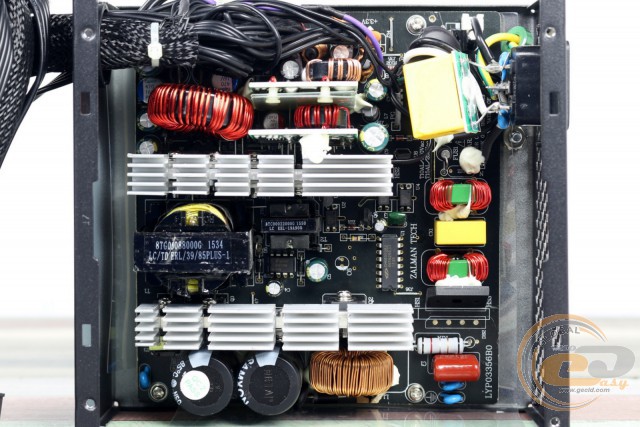

OEM-платформа від Hui Cheng Electronic Technology, що застосовується в ZALMAN ZM600-TX 600W, повністю аналогічна до інших рішень цієї лінійки. В її основі використовується основний перетворювач на базі однотактного прямоходового конвертера (Dual Forward Converter). За роботу даного вузла відповідає мікросхема Champion CM6800UBX, яка за сумісництвом є ШІМ-контролером блоку APFC. Логіку роботи чергового джерела живлення +5Vsb покладено на чіп BH0170A.

ZALMAN ZM600-TX 600W

За допомогою синхронного вирівнювача формується напруга +12В, з якої DC-DC-перетворювачі створюють канали +3,3 і +5 В. Приємно бачити тут підхід, характерний для дорожчих моделей, оскільки він дозволить уникнути просідання напруги на лінії +12В навіть при великих навантаженнях. У доступних рішеннях зазвичай застосовується груповий принцип стабілізації.

Що стосується використаних компонентів, то це переважно твердотільні й електролітичні тайванські конденсатори CapXon. Хоча у вузлі фільтрації напруг помічений також як мінімум один представник китайської компанії Nicon.

ZALMAN ZM600-TX 600W

Відповідно до технічної специфікації, блок живлення ZALMAN ZM600-TX 600W має такі види захисту:

  • від підвищеної напруги (OVP);
  • від зниженої напруги (UVP);
  • від короткого замикання (SCP);
  • від перевантаження потужності (OPP);
  • від перевантаження струму кожного каналу (OCP).

У даному переліку відсутній лише захист від перегріву (OTP), але навіть без нього настільки великий список не часто можна зустріти в порівняно недорогих джерелах живлення.
