Огляд блока живлення ZALMAN ZM500-RS

Сьогодні ми протестуємо досить цікаву модель блока живлення від виробника, що спеціалізується на системах охолодження – корейської компанії ZALMAN.  Блок живлення ZALMAN ZM500-RS має середню потужність 500 Вт, яка є найбільш затребуваною серед більшості геймерів.

Раніше ми вже проводили тестування більш потужного джерела живлення цього виробника - ZALMAN ZM750-HP, який залишив неоднозначне враження. Незважаючи на те, що 750-ватний БЖ виконаний досить якісно, з'ясувалося, що він має деякі особливості, які не дозволяють використовувати його для живлення дуже продуктивних конфігурацій. Проте, якщо індексом «HP» позначалася серія з тепловою трубкою в системі охолодження, то індексом «RS» позначається серія з резонансними ключами (resonant switching), які повинні сприяти збільшенню ККД джерела живлення.

Вартість блока живлення ZALMAN ZM500-RS на момент публікації приблизно рівна 90$. Звісно, для джерела середньої потужності подібна сума здається високою, але якщо рішення виконане дуже якісно, то подібні витрати можна буде виправдати. Отже, давайте глянемо більш уважно, що ж собою уявляє ZALMAN ZM500-RS, як джерело живлення для ігрового комп'ютера.

ZALMAN ZM500-RS

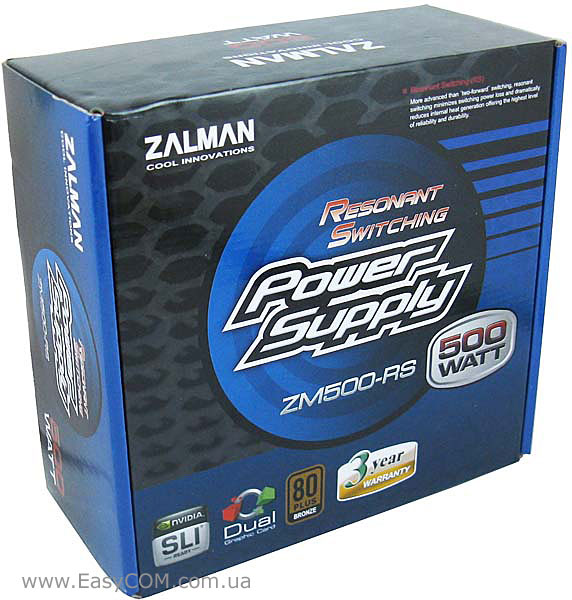

Упаковка у блока живлення ZALMAN ZM500-RS дуже добре оформлена та має достатню жорсткість. На лицьовій частині упаковки відзначена потужність джерела живлення, термін гарантії - три роки, а також наявність сертифікації «SLI Ready» і «80 PLUS Bronze». Відзначимо, що раніше протестована модель ZALMAN ZM750-HP мала менш високу сертифікацію енергоефективності «80 PLUS» без префікса «Bronze».

ZALMAN ZM500-RS

На звороті відзначені на чотирьох мовах основні переваги блока живлення ZALMAN ZM500-RS, які для більшої наочності зображені на фото.

До плюсів блока живлення ZALMAN ZM500-RS виробник відніс технологію «Resonant Switching», яка дуже рідко зустрічається серед джерел живлення середнього класу, а також наявність двох ліній +12 В. Крім того, до переваг були віднесені ККД вище 80%, безшумний 120 мм вентилятор, а також високий рівень безпеки та надійності.

ZALMAN ZM500-RS

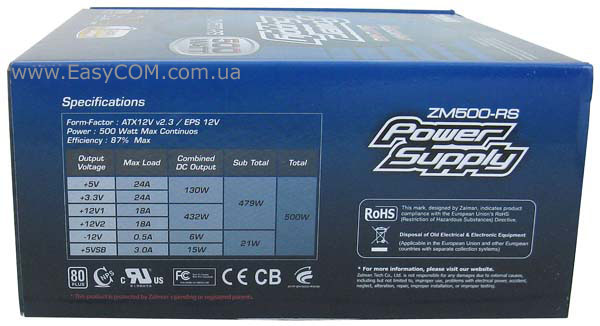

З боків упаковки наведена таблиця з величинами навантажень основних ліній живлення і потужностями. Зокрема тут відзначається, що загальна потужність двох каналів +12В складає 432 Вт, що є цілком задовільним показником для комп'ютерного джерела живлення потужністю 500 Вт. Не сильно радує те, що навантаження кожного каналу +12В може окремо досягати тільки 18 А. Загальна потужність ліній +5В і +3,3В становить характерні для багатьох джерел живлення 130 Вт.

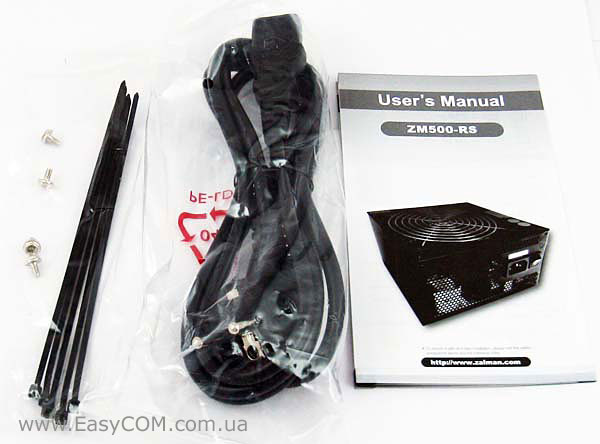

Комплектація поставки у блока живлення ZALMAN ZM500-RS невелика:

  • Мережний шнур живлення;
  • Чотири гвинти;
  • Інструкція з встановлення;
  • Набір стяжок.

ZALMAN ZM500-RS

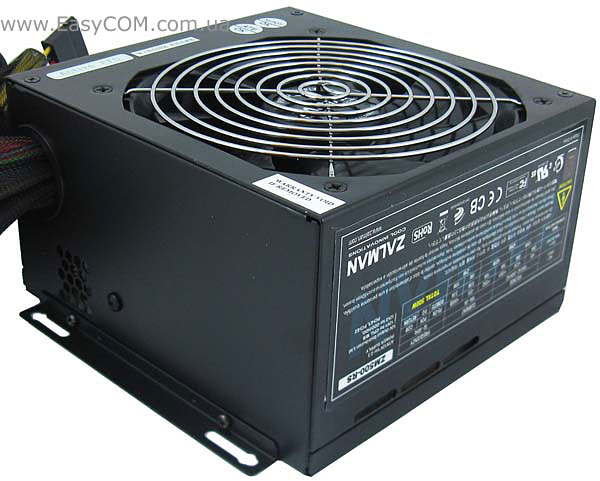

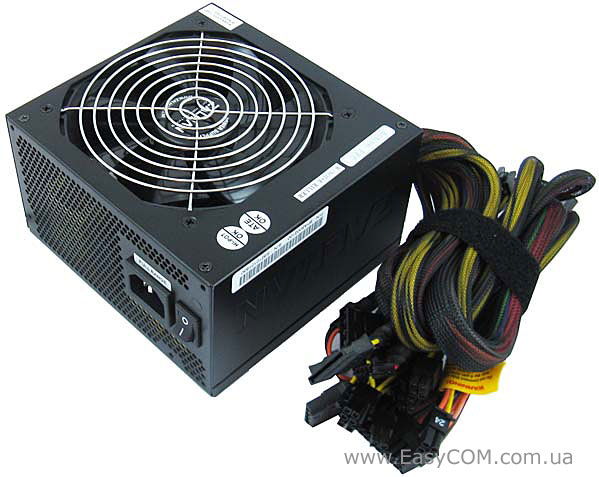

Зовнішній вигляд в ZALMAN ZM500-RS цілком привабливий. Його корпус має чорний колір, а 120-мм вентилятор закритий металевою сіткою з шестикутними отворами. Розміри корпуса блока живлення досить компактні 140х150х86 мм.

Специфікація блока живлення ZALMAN ZM500-RS:

Виробник

ZALMAN

Модель

ZM500-RS

Тип

ATX12V v2.3

Номінальна потужність, Вт

500

Потужність по каналу 12В, Вт

432

Ліній +12V

2, «віртуальні»

Виходи

+3.3V – 24A,
+5V – 24A,
+12V1 – 18A,
+12V2 – 18A,
-12V – 0,5A,
 +5VSB – 3A

PCI-E роз’ємів

2

SLI Ready

так

CrossFire Certified

Немає

Модульний

так

ККД

>80% (87% max)

Сертифіковано 80 PLUS

Bronze

Коефіцієнт потужності (PF)

99% max

Метод компенсації коефіцієнта потужності

Активний

Вхідна напруга, В

100-240

Частота, Гц

50/60

Вхідний струм, А

8-4

Розмір вентилятора, мм

120 х 120 х 25

Рівень шуму, дБ

20

Регулятор швидкості обертання (S2FC)

 є

Електромагнітні безпека та сумісність (EMI/EMC)

CE, FCC, CB

Відповідність RoHS (низький вміст у припої свинцю та кадмію)

 є

Захист

Over Voltage Protection (OVP),
Over Current Protection (OCP),
Short Circuit Protection (SCP),
Over Temperature Protection (OTP),
Under Voltage Protection (UVP)

Розміри (ШхДхВ), мм

140х150х86

Комплектація

Мережний шнур,
Чотири гвинти,
Інструкція,
Набір стяжок

MTBF (25ºC), годин

100 000

Гарантія

3 року

Сайт виробника

http://www.zalman.com/

Все цены на ZALMAN ZM500-RS

Серед цікавих даних у специфікації можна відзначити, що максимальний ККД джерела живлення може досягати 87%, у той час як середній ККД становить 80%. Крім того, виробник не полінувався вказати всі основні можливості захисту джерела живлення ZM500-RS: захист від перевищення і зниження напруги, захист від перевантаження, від короткого замикання, а також захист від перегріву.

ZALMAN ZM500-RS

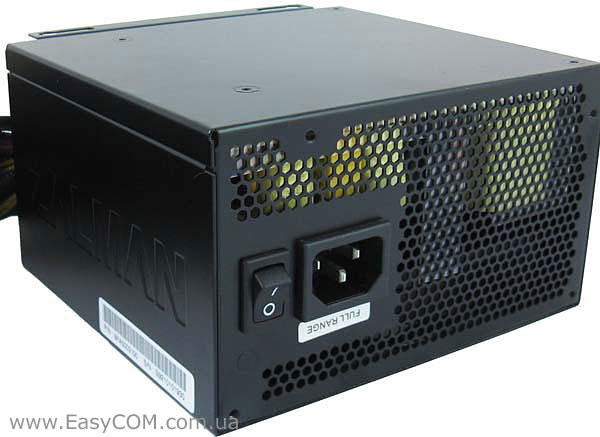

Отвори вентиляційної сітки на задній панелі мають розповсюджену шестикутну форму. Не обійшлося на ZALMAN ZM500-RS і без дуже потрібної часом кнопки зняття напруги живлення. На бічній панелі для більшої привабливості знаходиться тиснення «ZALMAN», відомого бренда компанії.

ZALMAN ZM500-RS

Попереду є додаткова кріпильна рамка, яку в деяких випадках також можна використовувати для більш надійного встановлення джерела живлення в корпусі.

ZALMAN ZM500-RS

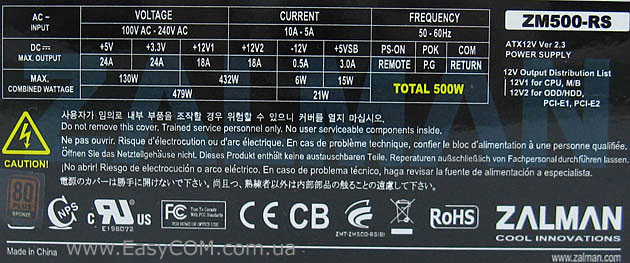

Величину максимальних навантажень основних ліній живлення ми вже вказували при описі упаковки. Відзначимо, що на упаковці завбачливо вказано те, що перша лінія «+12V» буде слугувати для живлення процесора і материнської плати, а друга лінія  «+12V» - для живлення периферійних пристроїв і додаткового живлення відеокарт. Взагалі, подібний поділ можна назвати розумним. Відзначимо, що навантаження в 18 А однієї лінії +12V складає цілих 216 Вт. Цим показником можна орієнтуватися при виборі відеоприскорювача для системи. Також по коду E198072 на етикетці можна встановити, що збирала це джерело живлення безпосередньо компанія ZALMAN і те, що воно вироблене у Китаї, а не на батьківщині ZALMAN у Кореї.

ZALMAN ZM500-RS

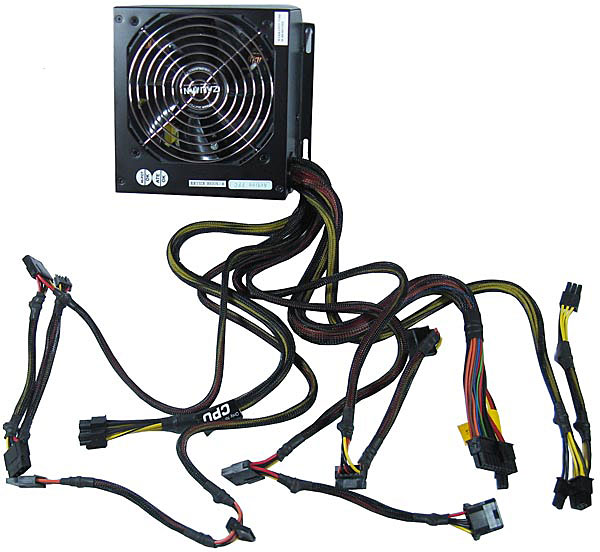

Набір кабелів і роз’ємів у блока живлення ZALMAN ZM500-RS бездогане для його потужності. В цьому плані він майже не поступається навіть більш потужному ZALMAN ZM750-HP, який ми тестували раніше. Роз’ємів PCIE для відеокарт у ZALMAN ZM500-RS два, причому вони представлені як в 6-контактному, так і в 6+2-контактному вигляді.  Роз’ємів живлення SATA трохи менше – чотири, а роз’ємів PATA шість проти дев'яти у ZALMAN ZM750-HP відповідно. Тому ті дорікання, які були висловлені на адресу рішення ZALMAN минулого разу, в жодному разі не належать до ZALMAN ZM500-RS.

До того ж, всі кабелі блока живлення ZALMAN ZM500-RS мають нейлонову оплітку, як і потрібно для джерела живлення високої цінової категорії.

ZALMAN ZM500-RS

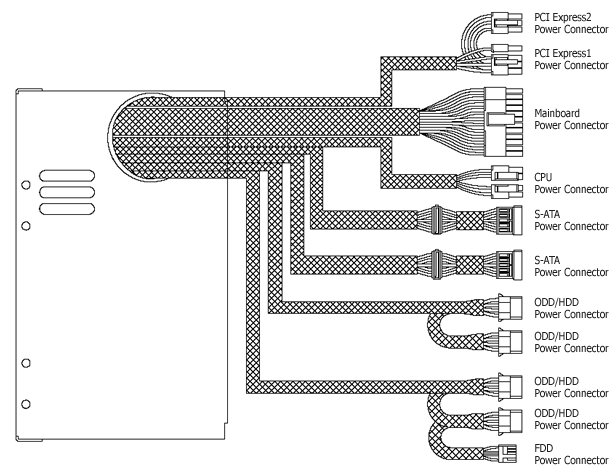

Довжина всіх кабелів блока живлення ZALMAN ZM500-RS прийнятна, її можна уточнити в таблиці.

Типи роз’ємів

Довжина проводів до роз’єму (роз’ємів), см

20+4-контактний роз’єм живлення ATX

40

4+4-контактний роз’єм живлення ATX12V

45

 6+2 і 6-контактний роз’єми PCIE

45-60

2х Два роз’єми для пристроїв SATA

45-60

Два роз’єми для периферійних пристроїв

45-60

Два роз’єми PATA і FDD

45-60-75

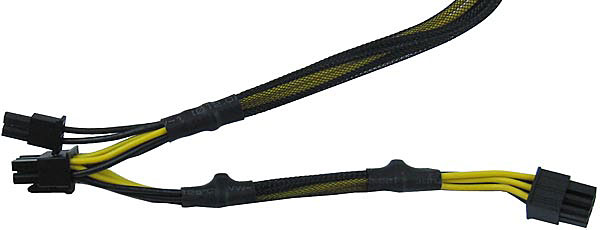

Два роз’єми PCIE підключені не окремо, а до одного кабеля через 15 см. Приємно відзначити наявність у блока живлення ZALMAN ZM500-RS універсального 6+2-контактного роз’єму PCIE, який може знадобитися при встановленні потужних графічних прискорювачів.

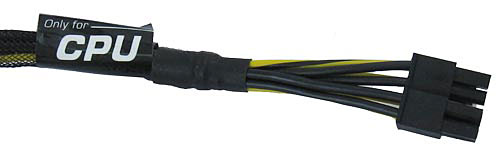

Роз’єм ATX12V для живлення процесора також виконаний в універсальному 4+4-контактному вигляді.

ZALMAN ZM500-RS

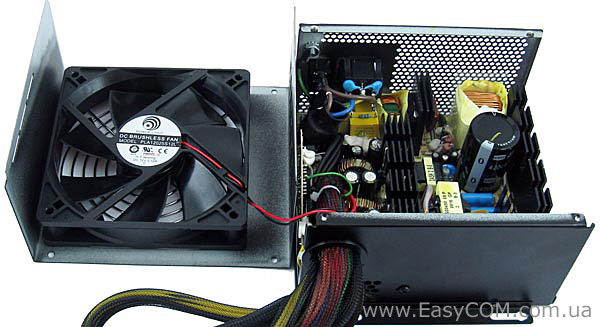

Розбирається джерело живлення ZALMAN ZM500-RS звично.

ZALMAN ZM500-RS

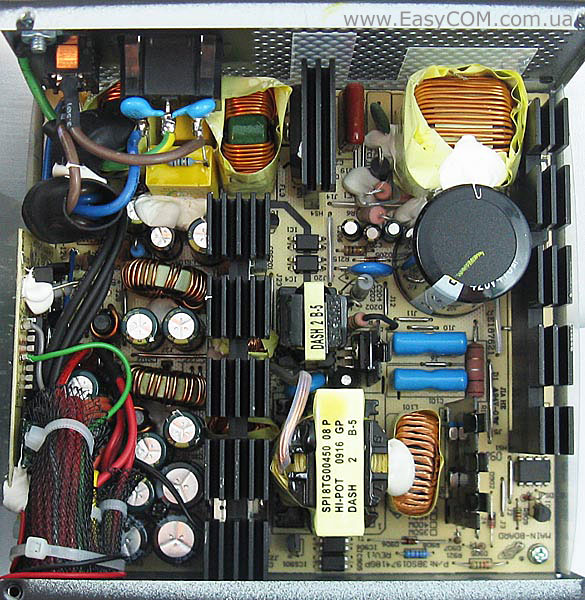

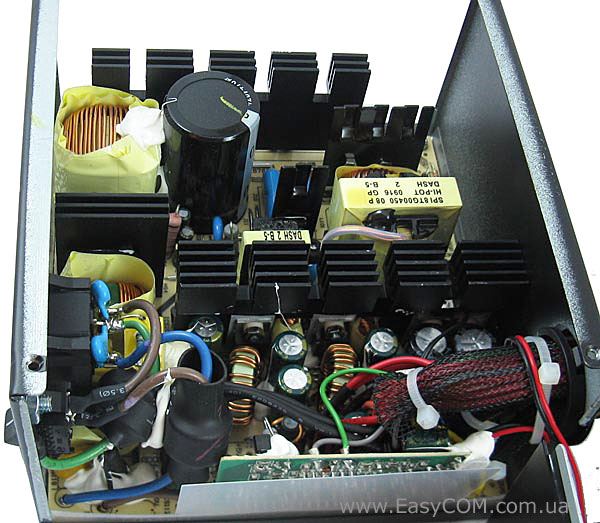

Блок живлення ZALMAN ZM500-RS побудований за звичною схемою групової стабілізації напруг з модулем активної корекції коефіцієнта потужності. Основна схема блока живлення розпаяна на одношаровому текстоліті.

ZALMAN ZM500-RS

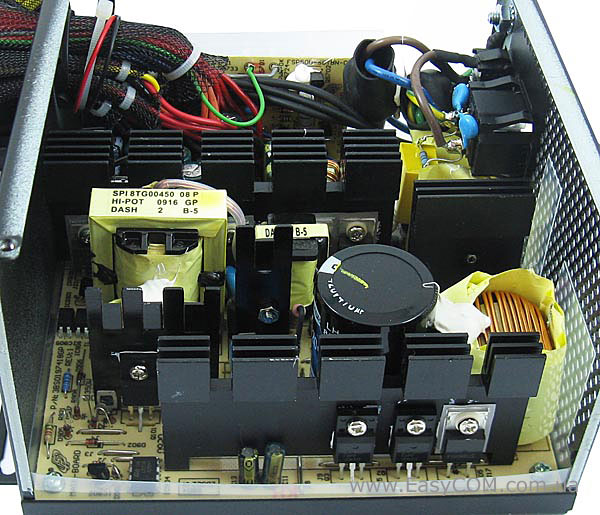

Відзначимо, що основні напівпровідникові елементи різних вузлів блока живлення мають окрему систему охолодження. Тому замість трьох радіаторів у блоці живлення ZALMAN ZM500-RS можна нарахувати п'ять радіаторів, але менших розмірів. Вузли, що найбільше гріються, оснащені литими алюмінієвими радіаторами з оребрінням у верхній частині, а інші елементи оснащені більш простими системами охолодження пластинчастого типу з «гребінкою» зверху. Всі радіатори пофарбовані в чорний колір, що здатно поліпшити лише внутрішній вигляд блоку живлення, а не ефективність його систем охолодження.

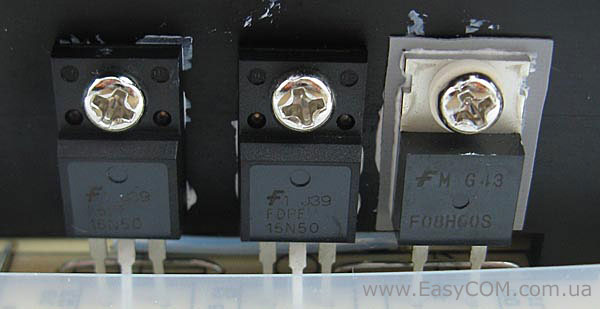

Вузол APFC складається з двох польових транзисторів FDPF 16N50 і FDPF 16N50, розрахованих на струм 16 А при 25 ºС чи на 9,6 A при 100 ºС, а також одного діода F08H60S з робочим струмів 8 А до температури 120 ºС. Також варто відзначити, що напівпровідникові елементи дуже обережно встановлені на радіатор із застосуванням термопасти та у деяких випадках з використанням діелектричної термопрокладки.

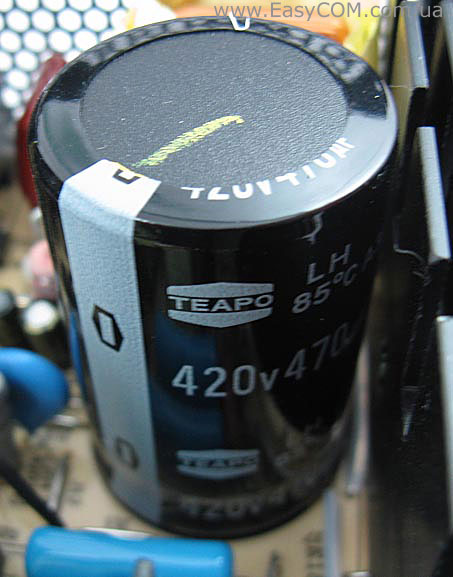

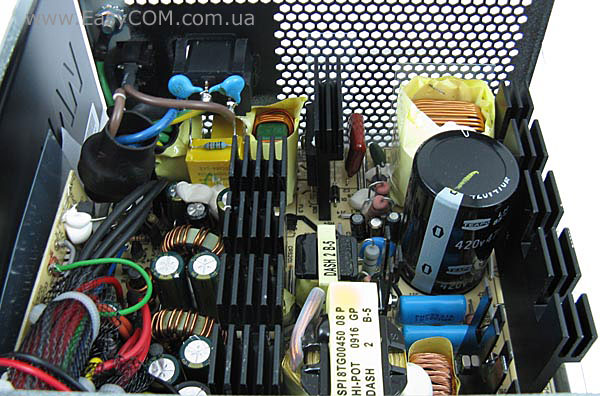

У ланцюзі первинного випрямлення встановлений конденсатор ємністю 470 мкФ на 420 В з максимальною робочою температурою 85 ºС від досить відомого виробника компанії TEAPO. Точно такий же конденсатор встановлювався і у блоці живлення більшої потужності ZALMAN ZM750-HP, хоча звісно величина ємності конденсаторів вибирається пропорційно його потужності. Зокрема відзначимо, що в багатьох 500 Вт рішеннях встановлюються конденсатори значно меншої ємності. Наприклад, у Cooler Master Silent Pro M500 встановлюються два конденсатори загальною ємністю 360 мкФ, у блока живлення CHIEFTEC APS-500C – 300 мкФ, у CHIEFTEC CTG-500-80P - 220 мкФ, а у Seasonic M12II-500 – встановлені 300 мкФ. Таким чином, у пункті згладжування пульсацій вихідних напруг бачимо явну перевагу блока живлення ZALMAN ZM500-RS.

З інших моментів можна відзначити те, що основний трансформатор має досить значні розміри. Оскільки схема з резонансними ключами не вимагає встановлення великої індуктивності, то присутні дроселі на виході блока живлення мають відносно малий розмір. У якості ключів використовуються два транзистори P14NK50ZFP.

У ланцюгах вторинного випрямлення встановлено дев'ять діодів Шотткі SBL3040CT, які розраховані на струм в 30 А при 100 ºС. У вихідних ланцюгах також встановлені конденсатори відомої компанії TEAPO.

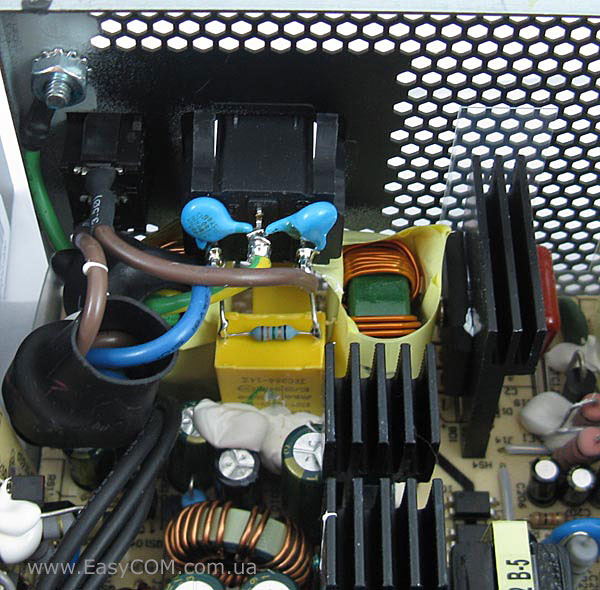

Фільтр сіткової напруги блока живлення ZALMAN ZM500-RS виконаний бездоганно.

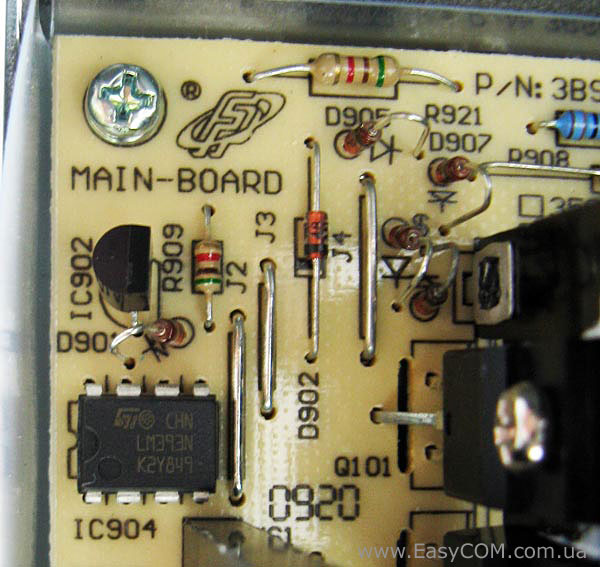

Якщо придивитися до друкованої плати, то можна помітити логотип компанії FSP, яка і є збирачем і проектувальником електричної схеми блока живлення ZALMAN ZM500-RS.

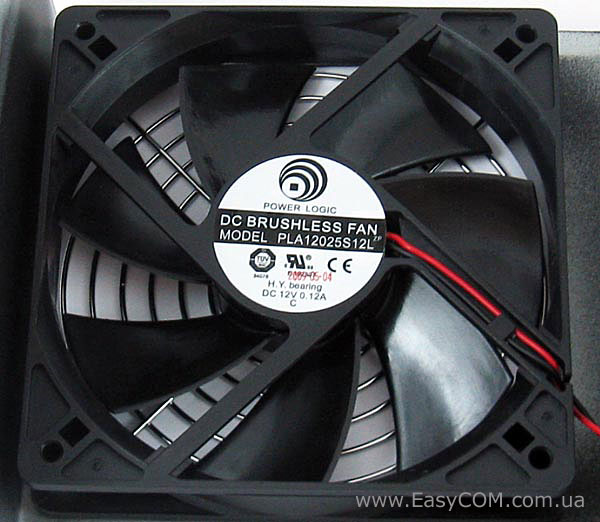

У якості активного елемента системи охолодження використовується 120 мм вентилятор DC BRUSHLESS PLA12025S12L виробництва Power Logic. Щось більш конкретне по даному вентилятору не вдалося знайти, але судячи з етикетки можна відзначити, що він заснований на гідродинамічному підшипнику, а не простому підшипнику ковзання.
