Огляд і тестування блока живлення ZALMAN ZM400-LE

Бюджетна серія блоків живлення виробництва компанії ZALMAN TECH. на даний момент включає тільки дві моделі: ZALMAN ZM400-LE і ZALMAN ZM500-LE потужністю 400 Вт і 500 Вт відповідно. Недавно ми публікували огляд, присвячений старшій моделі ZALMAN ZM500-LE. Сьогодні ж ми прагнемо познайомити вас з іншим джерелом живлення з цієї серії - ZALMAN ZM400-LE.

ZALMAN ZM400-LE

На момент написання статті середня ціна на даний блок живлення становила 36 доларів, що не можна вважати низькою ціною на ринку бюджетних рішень потужністю 400 Вт. Наприклад, досить відомі OEM-виробники, такі як FSP Group і Golden Field Industrial, пропонують 400-ватні моделі по 28 доларів. На перший погляд може здатися, що блоки живлення з серії «ZALMAN LE» приречені на провал, тому що не зможуть витримати конкуренції. Але фахівці компанії ZALMAN TECH., очевидно, вирішили зробити ставку не на мінімальну ціну, а скоріше на баланс між вартістю і якістю. Чи вийшло це в них- читайте в цьому огляді джерела живлення ZALMAN ZM400-LE.

Специфікація блока живлення ZALMAN ZM400-LE:

Виробник

ZALMAN TECH.

Модель

ZALMAN ZM400-LE

Тип

ATX12V v2.3

Номінальна потужність, Вт

400

Потужність по каналу 12В, Вт

300

Потужність ліній +3.3V і +5V, Вт

120

Ліній +12V

2 «віртуальні»

Виходи

+3,3V – 16 A,
+5V – 15 A,

+12V1 – 17 A,

+12V2 – 14 A,
-12V – 0,3 A,
 +5VSB – 2,0 A

PCI-E роз’ємів

1

SLI Ready

Немає

CrossFire Certified

Немає

Модульний

Немає

ККД, %

 До 81

Сертифіковано 80 PLUS

Немає

Коефіцієнт потужності (PF), %

 До 50

Метод компенсації коефіцієнта потужності

Немає

Вхідна напруга, В

230

Частота, Гц

47 – 63

Вхідний струм, А

4,5

Розмір вентилятора, мм

120 х 120 х 25

Регулятор швидкості обертання вентилятора

 Є

Рівень шуму, дБ

 до 52,3

Електромагнітні безпека і сумісність (EMI/EMC)

CE

Захисту

OVP, UVP, OPP, SCP

Відповідність RoHS (низький вміст у припої свинцю та кадмію)

 Є

Розміри (ДхШхВ), мм

140 х 150 х 86

Комплектація

Мережний шнур живлення гвинти, що кріплять

Вага, кг

1,7

Гарантія

2 року

Сайт виробника

http://zalman.ru/

Все цены на ZALMAN ZM400-LE

ZALMAN ZM400-LE

Блок живлення ZALMAN ZM400-LE поставляється в коробці з щільного картону, яка забезпечує захист від ударів і можливих пошкоджень. Сама упаковка має характерний для компанії ZALMAN TECH. дизайн – темні кольори без яскравої поліграфії. На лицьовій панелі знаходяться піктограми, що повідомляють про наявність дворічної гарантії і відповідність блоку живлення директиві ErP Lot 6 2010 для комп'ютерних систем. Суть цієї директиви полягає в тому, що комп'ютерна система в режимі очікування не повинна споживати більше 1 Вт (щоправда, необхідна наявність материнської плати і інших компонентів, також відповідних до стандарту «ErP Ready»). Хоча реальна вигода від застосування цієї концепції для користувача буде невелика, але однаково приємно, що компанія ZALMAN TECH. намагається впроваджувати на бюджетних моделях технології, які раніше застосовувалися тільки на моделях high-end класу.

ZALMAN ZM400-LE

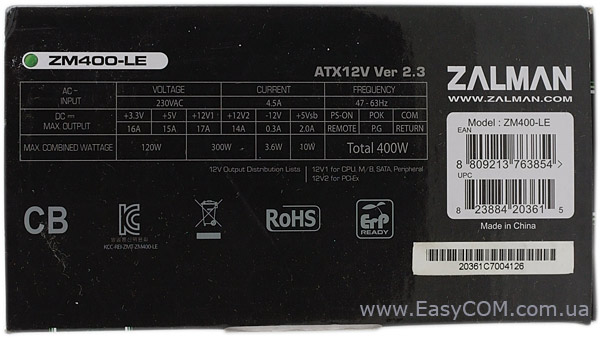

На інших панелях коробки розміщена докладна інформація про блок живлення ZALMAN ZM400-LE і деяких його технічних особливостях. Правда, вже занадто привертає увагу наявність рекламних фраз: «ультратихий вентилятор», «багаторівнева система захисту». З старшою моделлю ZALMAN ZM500-LE це зіграло злий жарт, коли в процесі тестування виявилося, м'яко кажучи, невідповідність між тим, що було написано на упаковці і тим, що було насправді. Подивимося, які справи з джерелом живлення ZALMAN ZM400-LE.

Відзначимо, що дана модель випускається у двох варіантах: для мереж з напругою живлення 230 В і 115 В. Звісно, що в нашому випадку ми будемо розглядати модель, розраховану на мережу з напругою живлення 230 В. Всі технічні особливості, як і таблицю силових характеристик блока живлення ZALMAN ZM400-LE, ми проаналізуємо більш детально трохи пізніше.

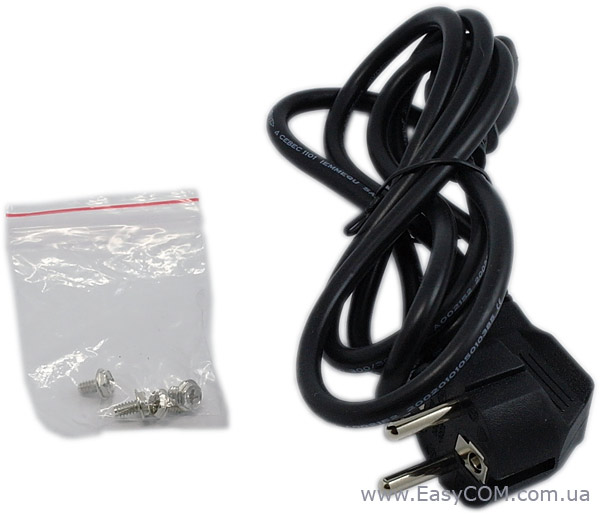

У комплект поставки джерела живлення ZALMAN ZM400-LE входять мережний шнур живлення і гвинти для кріплення. Цілком звична комплектація, як для бюджетного рішення. Найчастіше при покупці моделі low-end класу крім самого блоку живлення в упаковці більше нічого і не знайдеш.

ZALMAN ZM400-LE

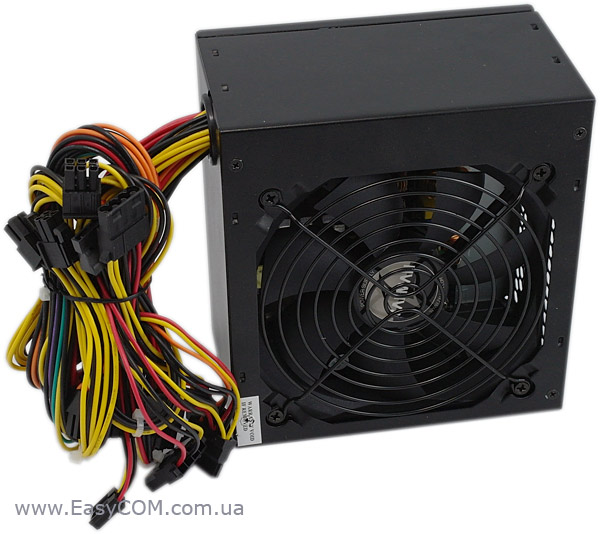

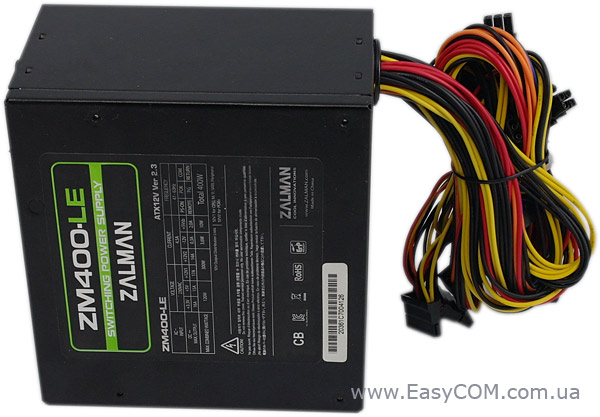

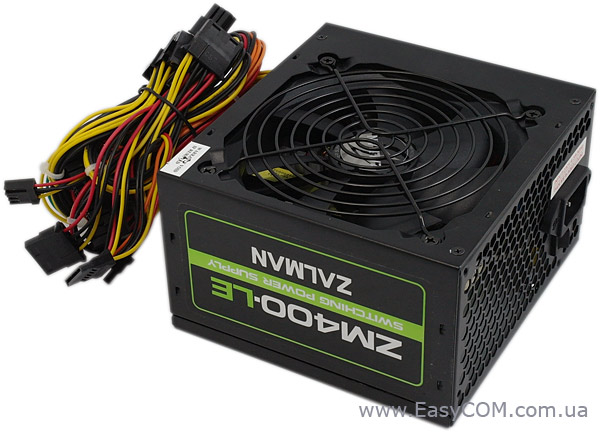

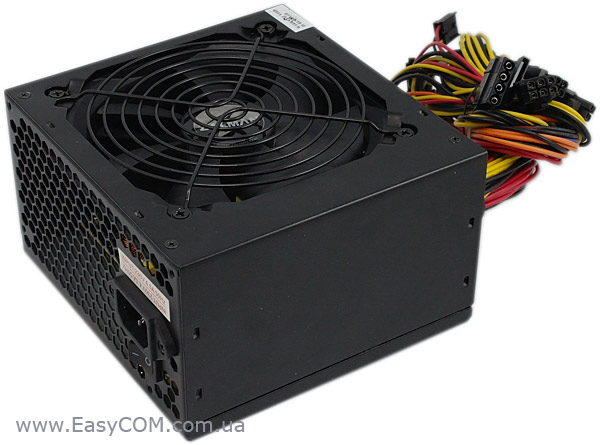

Дизайн блоку живлення ZALMAN ZM400-LE такий же, як і ZALMAN ZM500-LE, хіба що наклейка на бічній панелі виконана в біло-зелених кольорах, а не в біло-синіх. Корпус джерела живлення зроблений з сталі та пофарбований у чорний матовий колір. На верхній кришці закріплена сітка типу «гриль», що закриває вентилятор.

ZALMAN ZM400-LE

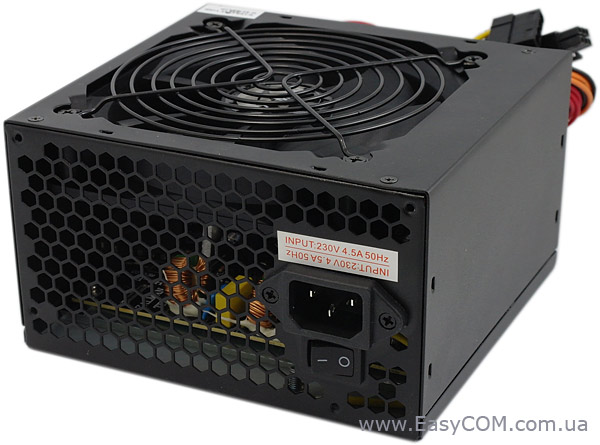

Задня стінка зроблена у вигляді сітки, що поліпшує циркуляцію повітря і його відведення з блоку живлення. Також тут розташовується роз’єм для підключення мережного шнура живлення і кнопка відключення від мережі.

ZALMAN ZM400-LE

На звороті розташовані проводи вихідних ліній живлення. Проводи розпаяні безпосередньо на друкованій платі і виходять назовні через круглий отвір.

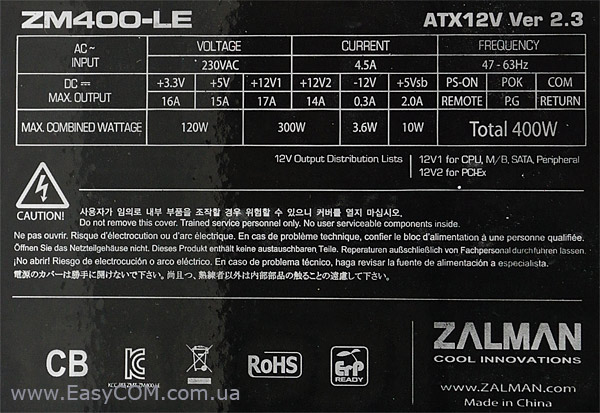

На нижній кришці виробник помістив етикетку з технічними характеристиками. Потужність каналу +12В становить 300 Вт; лінії +3,3В і +5В мають максимальну сумарну потужність 120 Вт і здатні витримати навантаження 16 А и 15 А відповідно. Канал +12В розділений на дві «віртуальні» лінії, розраховані на навантаження 17 А и 14 А. Одна «віртуальна» лінія +12V1 використовується для живлення материнської плати, процесора і периферійних пристроїв, інша +12V2 - для живлення підключеної відеокарти.

Відзначимо наявність емблеми RoHS – директиви, що обмежують використання потенційно небезпечних речовин (зокрема свинцю і кадмію) в електротехнічному і електронному обладнанні. Далеко не кожний бюджетний блок живлення відповідає даному стандарту.

ZALMAN ZM400-LE

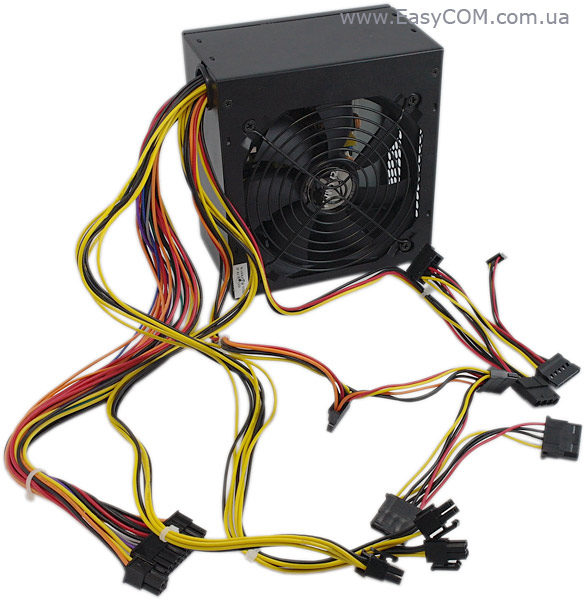

Тепер подивимося, що собою представляють кабелі вихідних ліній живлення. Всі доступні типи роз’єми, а також довжина проводів наведені в таблиці:

Типи роз’ємів

Кількість

Довжина проводів до роз’єму (роз’ємів), см

20+4-контактне роз’ємня живлення ATX

1

40

4+4-контактне роз’ємня живлення ATX12V

1

50

6-контактне роз’ємня PCIE

1

50

два роз’єми SATA і два роз’єми PATA

1

35-45-55-65

одни роз’єм PATA, два роз’єми SATA і один FDD

1

40-50-60-70

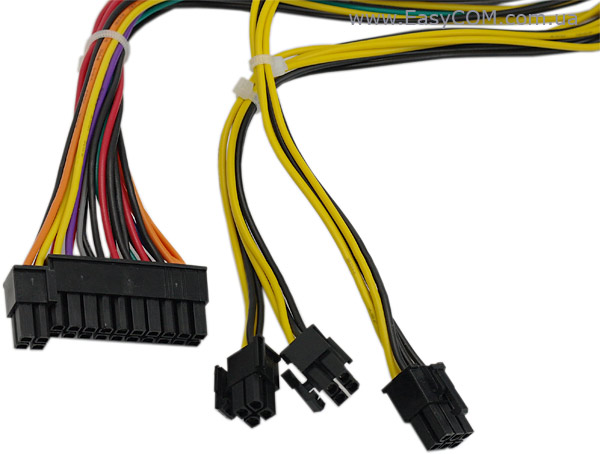

Основний 20+4-контактний роз’єм живлення ATX зроблений у розбірному вигляді. Для додаткового живлення процесора передбачений також розбірний 4+4-контактний роз’єм ATX12V. Для живлення відеокарти в ZALMAN ZM400-LE є 6-контактний роз’єм PCIE.

ZALMAN ZM400-LE

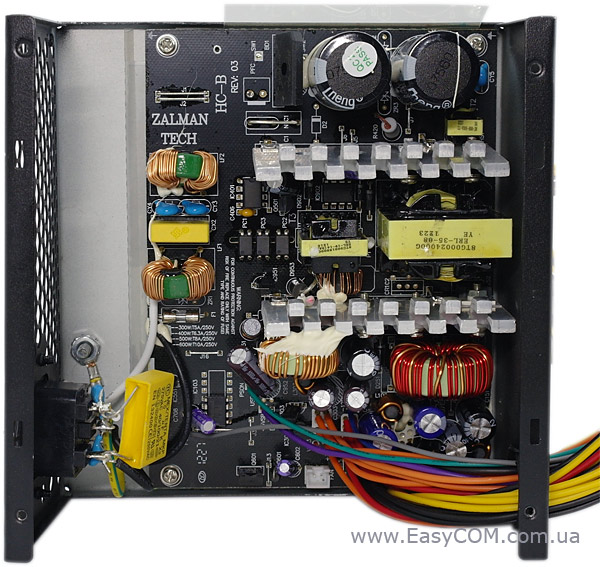

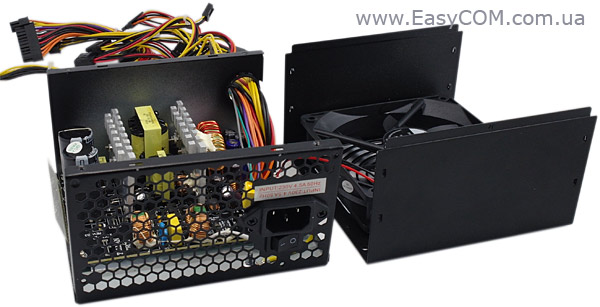

Корпус блока живлення ZALMAN ZM400-LE легко розбирається після викручування чотирьох гвинтів, що кріплять. Один з них заклеєний спеціальним стікером, видалення якого призведе до втрати гарантії.

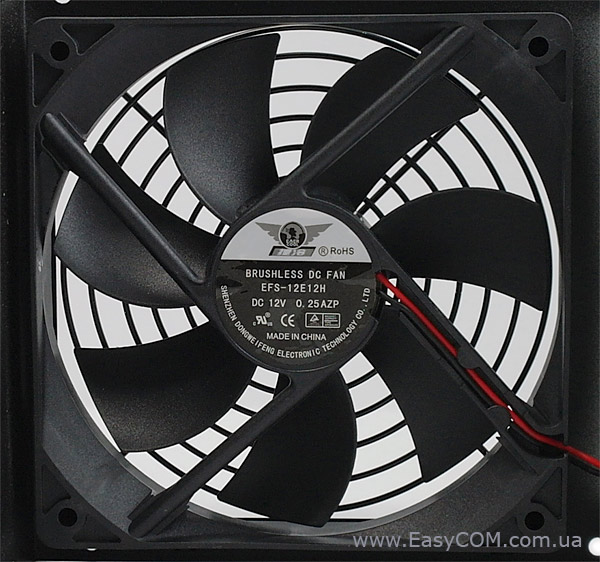

Для забезпечення активної циркуляції повітря використовується 120-мм вентилятор виробництва компанії Shenzhen DWPH Electronic Technology Co., модель EFS-12E12H. Вентилятори з маркуванням «EFS» є самими «молодшими» моделями, літера «S» у цьому випадку вказує на те, що тут застосований підшипник ковзання. Ненадійність такого рішення згодом дасть про себе знати, адже, як відомо, втулкові підшипники погано працюють в умовах підвищеної температури  та концентрації пилу. Хоча використання більш дешевих елементів цілком характерно для бюджетних блоків живлення. Нагадаємо, що точно такий же вентилятор був встановлений і в старшій моделі ZALMAN ZM500-LE потужністю 500 Вт.

Вентилятор

Shenzhen DWPH Electronic Technology Co. EFS-12E12H

Тип підшипника

Ковзання

Напруга живлення, В

12

Струм, А

0,5

Потужність, Вт

6,0

Швидкість обертання, об/хв

2400

Повітряний потік, CFM

80,59

Рівень шуму, дБ

 до 52,3

Розміри, мм

120 х 120 х 25

Вага, г

110

Робота даного вентилятора на блоці живлення ZALMAN ZM500-LE не можна було назвати дуже тихою, особливо при максимальних навантаженнях. По ідеї, менша потужність джерела живлення ZALMAN ZM400-LE (400 Вт проти 500 Вт) повинна позитивно позначитися на рівні шуму під час роботи. Чи так це насправді, ми перевіримо під час тестування.

ZALMAN ZM400-LE

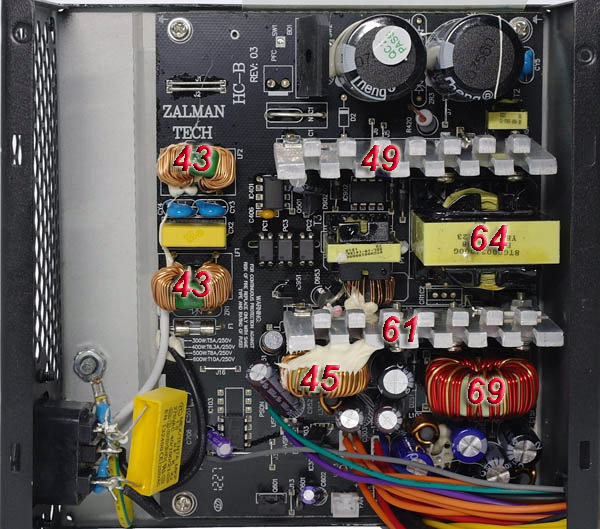

Архітектура блока живлення ZALMAN ZM400-LE дуже нагадує компонування старшої моделі: наявність EMI-фільтра, відсутність модуля корекції коефіцієнта потужності, груповий принцип стабілізації. Характерною рисою бюджетних блоків живлення є убогість елементної бази. Як бачимо, в компанії ZALMAN TECH. вирішили не порушувати цю традицію. Щоб краще розуміти, що собою представляє блок живлення ZALMAN ZM400-LE з технічної точки зору, пропонуємо розглянути його «начинку» більш детально.

В першу чергу відзначимо наявність EMI-фільтра, який призначений для згладжування високочастотних перешкод, випромінюваних у мережу блоком живлення. І якщо для джерел живлення середнього й вищого цінових діапазонів присутність даного вузла вважається нормою, то в бюджетних розв'язках Emi-Фільтр зустрічається досить рідко.

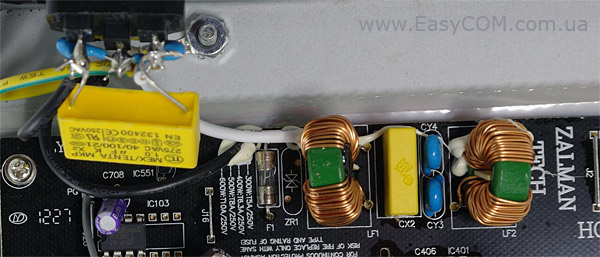

Частина елементів Emi-Фільтра виконана навісним монтажем біля виходів мережної розетки: два Y-Конденсатора розпаяні між кожною фазою й «землею», один X-Конденсатор розпаяний між фазами. Інші його елементи, такі як два Y-Конденсатора, один X-Конденсатор і дві дросельні котушки, розміщені на головній друкованій платі. Звертаємо увагу, що в складі Emi-Фільтра немає варистора, відповідального за захист від кидків напруги в мережі, хоча на друкованій платі присутня його посадкового місце й схематичне позначення.

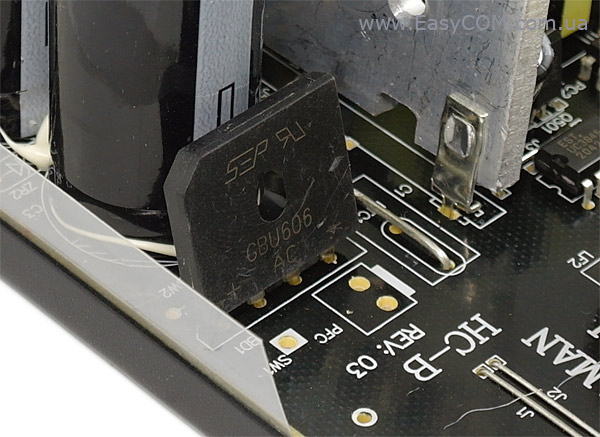

У самого краю плати перебуває, що випрямляє диодный міст GBU606. Для охолодження диодной складання не використовується ніякого додаткового радіатора, хоча для моделі такої потужності це цілком нормально.

Біля диодного моста на друкованій платі є схематичне позначення й посадкове місце для дроселя модуля корекції коефіцієнта потужності. Враховуючи цей факт, а також уніфікацію архітектури моделей ZALMAN ZM400-LE і ZALMAN ZM500-LE можна припустити, що в бюджетній серії блоків живлення «ZALMAN LE» згодом можуть з'явитися могутніші й більш досконалі з технічної точки зору розв'язки. Нагадаємо, що на даний момент у цій серії є тільки дві моделі: ZALMAN ZM400-LE і ZALMAN ZM500-LE потужністю 400 Вт і 500 Вт відповідно.

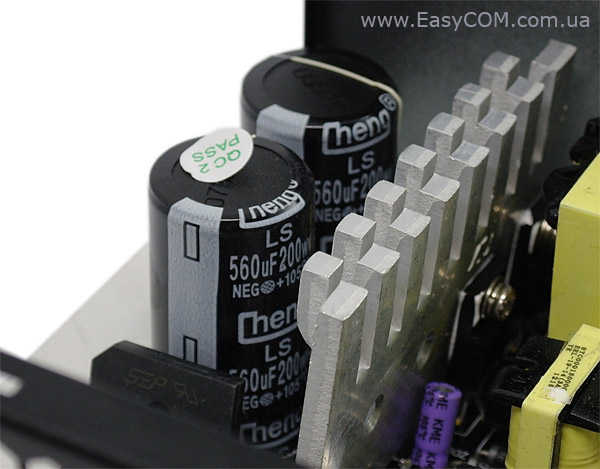

У якості елемента, що згладжує, мережного живлення у вхідному ланцюзі використовуються два підключені послідовно електролітичні конденсатори з маркуванням «Cheng». Виробника цих елементів визначити не вдалося, згадувань про нього немає на жодному сайті, присвяченому радіотехнічної продукції. Так що, про якість даних конденсаторів можна лише догадуватися. Тому просто приведемо їх характеристики – 560 мкФ, 200 В, 105⁰С і будемо сподіватися, що вони відповідають дійсності.

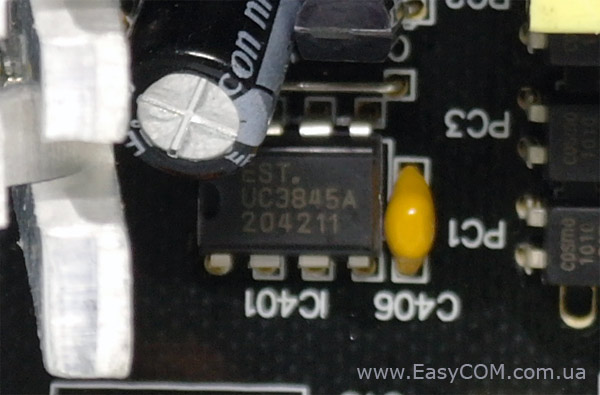

Керування ключами головного перетворювача блока живлення ZALMAN ZM400-LE здійснюється за допомогою ШІМ-контролера UC3845A.

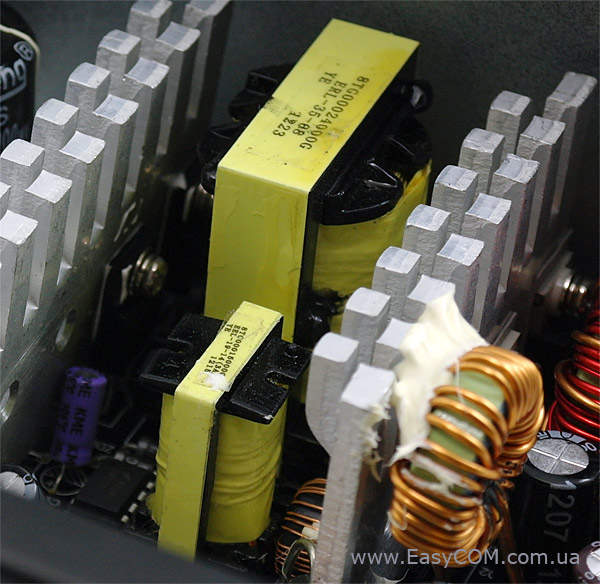

Основний трансформатор блока живлення ZALMAN ZM400-LE має габарити, цілком відповідні до моделей подібної потужності. Поруч розташувався ще один трансформатор меншого розміру, відповідальний за формування лінії чергового живлення +5VSB.

Пари польових транзисторів, що виконують роль силових ключів головного перетворювача, закріплена на окремому радіаторі.

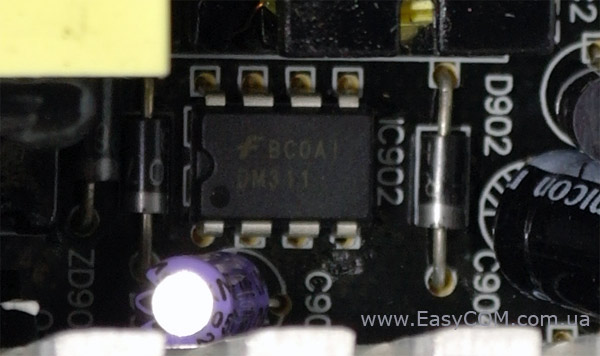

Поруч з трансформатором чергового джерела живлення розпаяна мікросхема DM311, що керує роботою перетворювача, що формує напругу +5VSB.

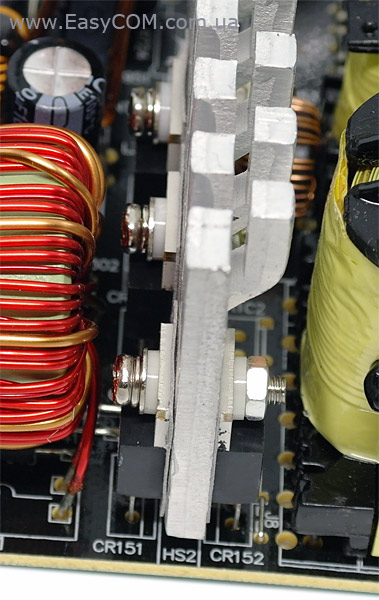

Для випрямлення напруги у низьковольтній частині використовуються чотири силові елементи. Для їх охолодження передбачений окремий масивний алюмінієвий радіатор. Біля самого краю радіатора закріплено два діоди Шоттки. На жаль, через щільність компонування вузлів у цьому місці, номінали силових елементів розглянути не вдалося.

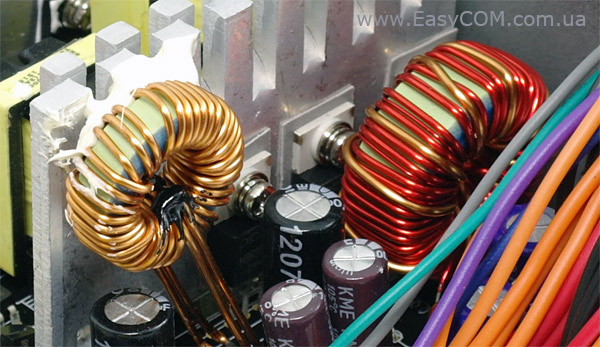

Для стабілізації вихідної напруги використаний груповий принцип: обмотки каналів +12В і +5В знаходяться на одному загальному дроселі. Для каналу +3,3В призначена окрема катушка меншого розміру.

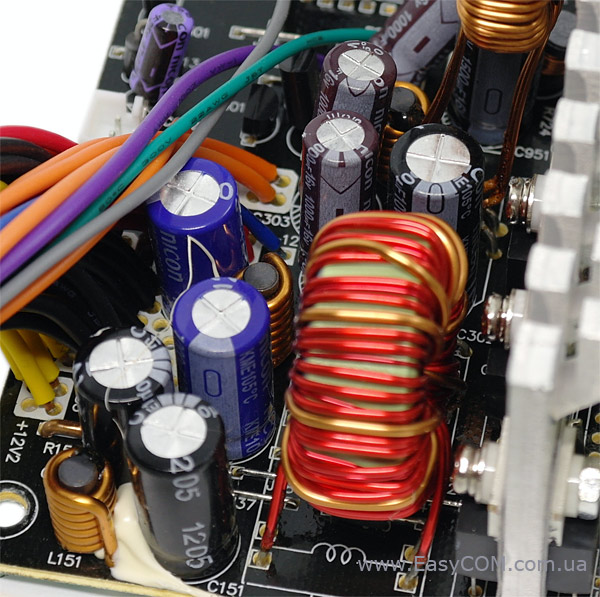

Для згладжування пульсацій вихідної напруги живлення використовуються високотемпературні (робоча температура яких до 105⁰С) електролітичні конденсатори з маркуванням «NICON». Як і у випадку з конденсаторами у вхідному ланцюзі, виробника цих елементів визначити не вдалося. Чесно кажучи, даний факт наводить на негативні думки про їх якість.

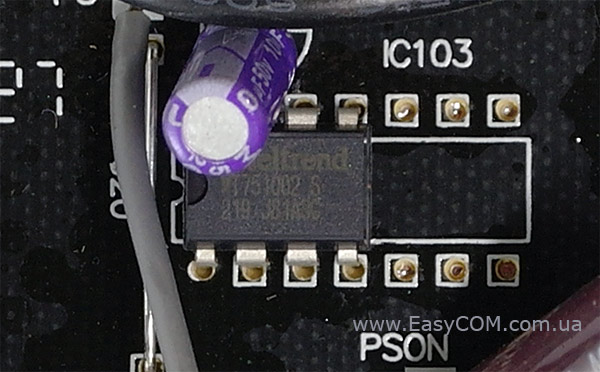

Контроль вихідних ліній живлення в ZALMAN ZM400-LE реалізований за рахунок мікросхеми моніторингу WT751002S, яка, по специфікації, забезпечує захист від перевищення (OVP) або зниження (UVP) напруги на лініях +5В і +3,3В. Як бачимо, контроль каналу +12В відсутній. Також у блоці живлення немає захисту від перегріву (OTP) і захисту від перевантаження по струму (OCP). Наявність хоч якогось захисту в бюджетному блоці живлення можна вважати плюсом, хоча, як і у випадку з моделлю ZALMAN ZM500-LE переконуємося, що фраза «багаторівнева система захисту» для нас і для маркетологів компанії ZALMAN TECH. має трохи різне значення.

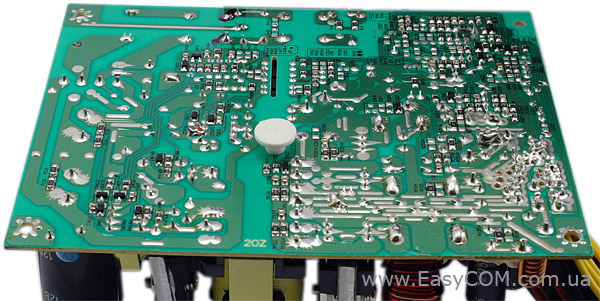

Якість пайки на платі блока живлення ZALMAN ZM400-LE гарне, патьоків і явних недоліків немає.

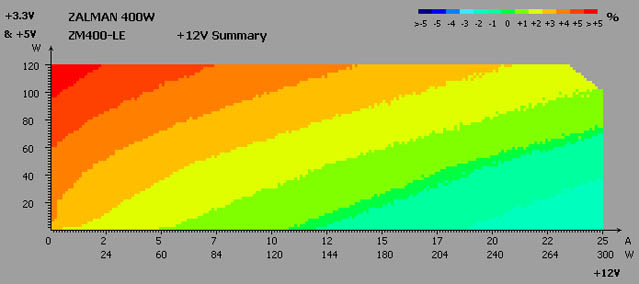

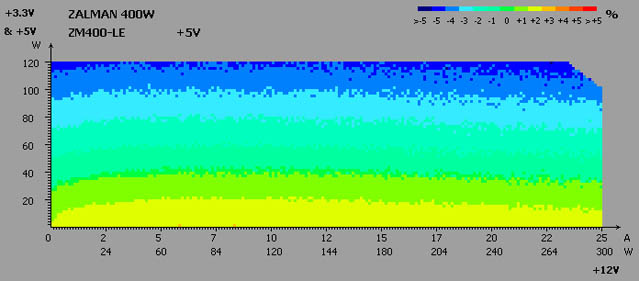

Крос навантажувальні характеристики

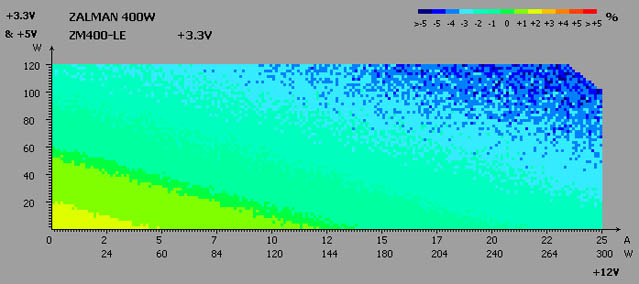

При проходженні тестів КНХ напруга живлення на лінії +3,3В змінювалося в межах від -4% до +2%, що можна вважати гарним результатом.

Напруга на лінії +5В відхилялося в такому ж діапазоні - від -4% до +2%.

Напруга живлення на лінії +12В при проходженні тестів КНХ була трохи гірше, але при цьому однаково залишалося в межах припустимих норм.

Шуми і пульсації у всьому діапазоні напруги

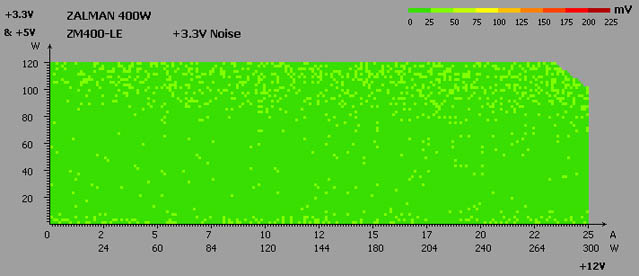

Пульсації на лінії +3,3В досить невеликі, в середньому вони рівні 27 мВ.

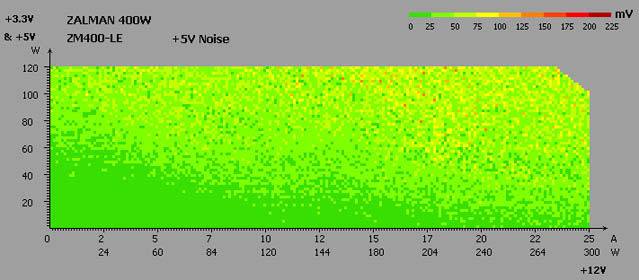

Пульсації на лінії +5В при різних навантаженнях також знаходяться в межах припустимих норм. Тут їх середній рівень становить 47 мВ.

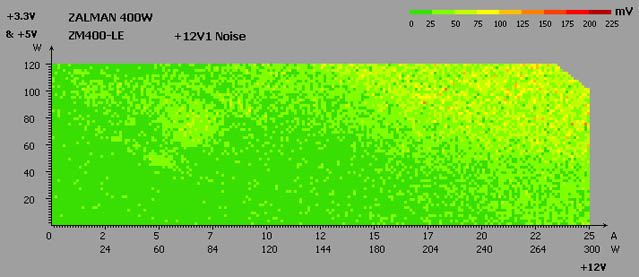

Пульсації на лінії +12В в гарному стані, в середньому становлячи лише 65 мВ.

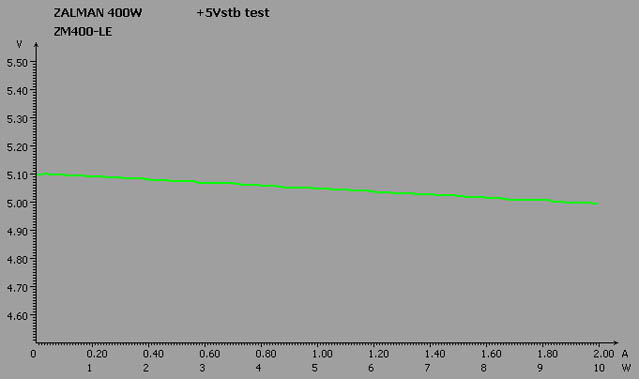

Чергова лінія живлення +5 VSB

Стан чергової лінії живлення блока живлення ZALMAN ZM400-LE дуже гарний. Залежно від навантаження напруга на черговій лінії живлення змінюється в межах від 5,10 В до 5,00 В.

PFC

Таблиця, що показує зміну PFC залежно від завантаження джерела живлення:

Навантаження, Вт

50

100

150

200

250

320

400

Навантаження*,%

13

25

38

50

63

80

100

PFC

0,50

0,54

0,57

0,59

0,59

0,59

0,61

Навантаження* - навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Як бачимо з таблиці, відсутність модуля коефіцієнта корекції потужності в блоці живлення ZALMAN ZM400-LE негативно позначилося на PFC, максимальне значення якого досягає лише оцінки 0,61 і то тільки при максимальному навантаженні.

ККД

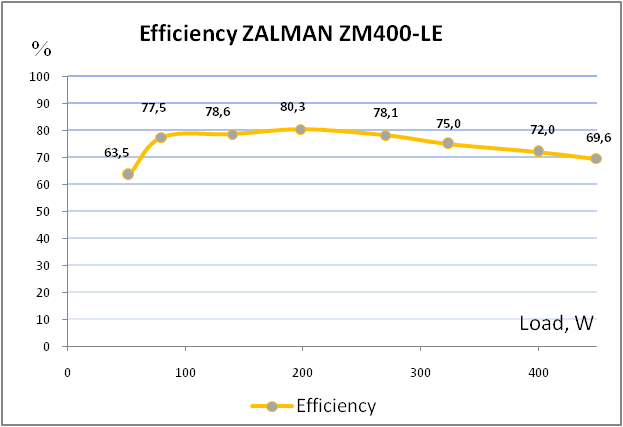

Блок живлення ZALMAN ZM400-LE у тесті реальної ефективності при різних навантаженнях продемонстрував досить посередні результати. Максимальний рівень ККД був зафіксований на оцінці 80,3% при 50%-ой (200 Вт) навантаженню на блок живлення. При збільшенні навантаження, ККД ZALMAN ZM400-LE починає знижуватися і при потужності 400 Вт досягає значення 72,0%. При великому навантаженні ККД опускається навіть нижче оцінки 70%.

Система охолодження і температурний режим

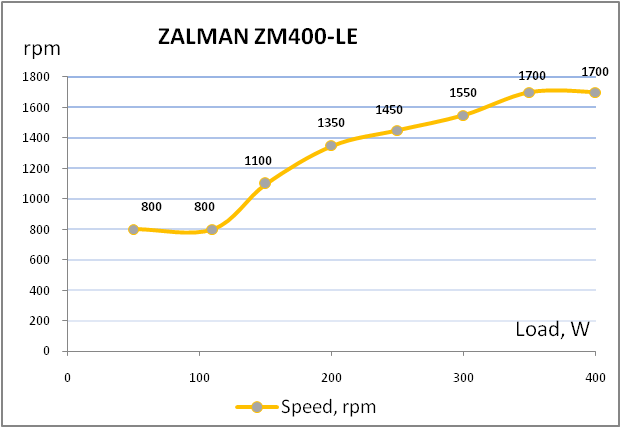

Побічно оцінити рівень шуму блока живлення можна по швидкості обертання вентилятора при різній величині навантаження. Інтервал часу, після якого проводився вимір швидкості обертання і наступне збільшення потужності, становив близько двадцяти хвилин. Результати виміру відзначені крапками на графіку. При цьому температура навколишнього середовища для джерела живлення становила приблизно 27⁰С. Потрібно відзначити, що повітря всередині корпуса комп'ютера може бути куди гарячіше, зокрема, температура 40⁰С є цілком припустимою для комп'ютера. У той же час, саме навантаження, створюване комп'ютерною системою, носить змінний характер, що полегшує температурний режим джерела живлення.

До оцінки потужності в 150 Вт джерело живлення ZALMAN ZM400-LE працює дуже тихо. При збільшенні навантаження до 200 Вт, рівень шуму трохи підвищується, але все ще залишається на «низькому» рівні. Подальше збільшення навантаження аж до значення 400 Вт веде до зростання рівня шуму, при цьому він стає помітним на загальному фоні (по відчуттям на слух його можна охарактеризувати як «середній»).

Взагалі система керування вентилятором досить гарна, сильного нагрівання елементів навіть після тривалої роботи не спостерігається. Температура всіх основних вузлів у межах норми.

Вплив зміни вхідної мережевої напруги

Працездатність блока живлення при різних значеннях вхідної сіткової напруги перевірялася при 80% завантаженні. Навантаження на лінії +5В і +3,3В становила 80 Вт, а загальне навантаження було рівне 320 Вт. Показником працездатності була величина вихідної напруги.

Напруга мережі

240 В

220 В

200 В

180 В

160 В

+3,3В

3,32

3,32

3,31

3,31

Критичні значення напруги

+5В

5,09

5,09

5,07

5,07

+12В

11,86

11,86

11,85

11,85

Блок живлення ZALMAN ZM400-LE цілком здатний витримати короткочасне зниження вхідної напруги аж до 180 В, але вже при напрузі 160 В значення напруги на вихідних лініях живлення опускалися нижче критичного рівня. Отже, навіть такий результат для бюджетного блоку живлення, який розрахований на роботу тільки від мережі 230 В, можна вважати досить гарним.

OverLOAD

Навантаження на джерело живлення ZALMAN ZM400-LE ми збільшили до 500 Вт, при цьому значення напруги на вихідних лініях живлення залишалися в межах норми. У старшій моделі ZALMAN ZM500-LE захист від перевантаження (OPP) була відсутня, незважаючи на її згадування на упаковці. Тому навряд чи даний захист реалізований і на блоці живлення ZALMAN ZM400-LE. Тим більше що в обох моделях використовуються однакові мікросхеми для моніторингу.

Не дивлячись на це, 25%-ий запас потужності – досить гарний результат, як для бюджетного рішення. Щоправда, враховуючи відсутність захисту від перевантаження і спрощену схемотехніку, ми б не рекомендували експлуатувати блок живлення ZALMAN ZM400-LE у такому режимі роботи тривалий час.

Практичні випробування на реальній конфігурації

Для побудови реальної комп'ютерної системи ми використали присутній Intel Core 2 Quad Q9550, розігнаний до частоти 3,7 ГГц з підняттям напруги до 1,36 В. У подібному режимі роботи цей процесор можна зіставити з кожним з найбільш потужних сучасних процесорів. У якості відеоприскорювача ми використали ZOTAC GeForce GTX 480 AMP!, яку дійсно можна вважати самою «ненажерливою» серед сучасних відеокарт.

Материнська плата

ZOTAC nForce 790i-Supreme (NVIDIA nForce 790i Ultra SLI)

Процесор

Intel Core 2 Quad Q9550 (LGA775, 2,83 ГГц, L2 2х6 МБ) @3,7 ГГц

Кулер

Noctua NH-U12P

Оперативна пам'ять

2x DDR3-1333 1024 MБ Transcend PC6400

Відеокарти

ZOTAC GeForce GTX 480 AMP!

 Жорсткий диск

Samsung HD080HJ 80 ГБ 7200rpm 8 МБ SATA-300

Корпус

Spire SwordFin SP9007B з двома 120 мм вентиляторами

Ваттметр

Seasonic PowerAngel

Мультиметр

MASTECH MY64

Виміри проводилися у двох режимах: у простої і максимальному навантаженні, яке створювалося за допомогою програмного тесту блока живлення OCCT Perestroika 3.1.0. Під час тестування загальне енергоспоживання системи вимірялося за допомогою приладу Seasonic PowerAngel, напруга на лініях живлення +12В; +5В; +3,3В вимірялася за допомогою мультиметра MASTECH MY64.

В результаті виміру напруги живлення на вихідних лініях живлення були отримані наступні значення:



ZALMAN ZM400-LE

Seasonic S12II-520 Bronze

ZALMAN ZM500-LE

Режим

Величина, В

Відхилення, %

Величина, В

Відхилення, %

Величина, В

Відхилення, %

+12V

Idle

12,45

+3,8

12,46

+3,8

12,45

+3,8

Burn

11,73

-2,3

12,34

+2,8

12,30

+2,5

+5V

Idle

5,03

+0,6

5,07

+1,4

5,03

+0,6

Burn

5,11

+2,2

5,11

+2,2

5,08

+1,6

+3.3V

Idle

3,36

+1,8

3,42

+3,6

3,36

+1,8

Burn

3,32

+0,6

3,43

+3,9

3,35

+1,5



Вхідне енергоспоживання, Вт

Idle

145

139

146

Burn

615

510

547

Блок живлення ZALMAN ZM400-LE впорався з досить потужною з погляду енергоспоживання ігровою системою, яка включає розігнаний чотириядерний процесор і «ненажерливу» відеокарту. Щоправда, при максимальному навантаженні напруга на лінії +12В помітно просідало. Але не будемо забувати, що номінальна потужність даного блока живлення становить всього лише 400 Вт, що буде явно обмаль для продуктивної ігрової системи. Особливо це помітно за рівнем енергоспоживання в режимі «Burn». Навіть старша 500-ватна модель з бюджетної серії «ZALMAN LE» при такому ж навантаженні має помітно більший ККД, не кажучи вже про більш якісний і дорогий блок живлення Seasonic S12II-520 Bronze.

Енергоспоживання у простої та у виключеному стані ПК

 Блоки живлення

Енергоспоживання в режимі, Вт

Sleep

Power Off

ZALMAN ZM400-LE

4

4

ZALMAN ZM500-LE

4

3

Seasonic S12II-520 Bronze

4

4

FSP AURUM S AS-550

4

3

DTS ATX-500A

6

4

CHIEFTEC CTG-550-80P

5

4

Енергоспоживання блока живлення ZALMAN ZM400-LE у виключеному стані ПК і в сплячому режимі відповідає показникам скоріше висококласних джерел живлення, ніж бюджетних.

Висновки

ZALMAN ZM400-LE

Протестований блок живлення ZALMAN ZM400-LE потужністю 400 Вт є самою молодшою моделлю в бюджетній серії «ZALMAN LE». На початку статті ми вже згадували, що його вартість становить в середньому 36 доларів – не сама маленька на ринку бюджетних рішень. Так чи варто переплачувати 10 – 15 доларів за ZALMAN ZM400-LE або краще купити більш дешевий блок живлення з схожими технічними характеристиками? У цьому випадку важко дати однозначну відповідь. У джерелі живлення ZALMAN ZM400-LE реалізовано багато технологій і електротехнічних вузлів, властивим рішенням middle-end і high-end класу: EMI-фільтр у вхідному ланцюзі, перетворювач з двома ключами, контроль напруги живлення на лініях +5В і 3,3В, відповідність директивам ErP Lot 6 2010 і RoHS. Але все це не дозволило уникнути основних недоліків бюджетних блоків живлення – низький ККД при великих навантаженнях, гучна робота вентилятора, використання елементної бази невисокої якості.

Що стосується тестування, то в ньому блок живлення ZALMAN ZM400-LE проявив себе досить непогано, як для бюджетного рішення: зміг працювати при зниженій вхідній напрузі живлення (до 180 В), а також при великому навантаженні (до 500 Вт); рівень пульсацій і відхилення вихідної напруги на лініях +12В, +5В і +3,3В були в межах норми.

Підсумовуючи все вищесказане, можна стверджувати, що для бюджетного комп'ютера джерело живлення ZALMAN ZM400-LE буде досить гарним придбанням. Якщо ж у системі планується використання продуктивних комплектуючих, ми б рекомендували звернути свій погляд на більш потужні блоки живлення з більш якісною елементною базою.

Переваги:

  • наявність EMI-фільтру у вхідному ланцюзі;
  • відповідність директивам ErP Lot 6 2010 і RoHS;
  • гарний стан напруги на лініях живлення +12В, +5В, +3,3В під навантаженням;
  • здатність короткочасно працювати при зниженій вхідній напрузі живлення (до 180 В) і високому навантаженні ( до 500 Вт);
  • наявність контролю напруги живлення на лініях +5В і +3,3В.

Недоліки:

  • низький ККД при великих навантаженнях;
  • відсутність набору логіки, який реалізує захист від перегріву, перевантаження, стрибків вхідної напруги;
  • відсутність модуля корекції коефіцієнта потужності;
  • відсутність деяких елементів на друкованій платі при наявності посадкових місць для них;
  • використання в деяких вузлах  елементів «сумнівного» якості від маловідомого виробника;
  • гучна робота блока живлення при максимальних навантаженнях.
