Огляд і тестування блока живлення Thermaltake Toughpower DPS G RGB 650W Gold: крок назустріч інтернету речей

Раніше БЖ Thermaltake SMART DPS G 700W Bronze вже дав змогу нам познайомитися з платформою Smart Power Management (SPM), яка базується на 32-бітовому мікроконтролері від Microchip Technology і дозволяє стежити за ключовими параметрами самого джерела, а також показниками живлення процесора та відеокарти. Приємно, що даний механізм моніторингу й інформування поширився і на інші фірмові серії БЖ, торкнувшись лінійки Thermaltake Toughpower DPS G RGB. Остання була анонсована влітку 2016-го і містить три «золоті» рішення і стільки ж «титанових» моделей з потужністю до 1500 Вт.

Thermaltake Toughpower DPS G RGB 650W Gold

У поточному огляді ми познайомимося з «найскромнішим» з них – 650-ватним блоком живлення Thermaltake Toughpower DPS G RGB 650W Gold.

Специфікація

Модель

Thermaltake Toughpower DPS G RGB 650W Gold (TPG-0650D-R)

Тип

ATX12V v2.31 / EPS12V v2.92

Номінальна потужність, Вт

650

Пікова потужність, Вт

780

Потужність по каналу 12В, Вт

648

Потужність ліній +3,3В і +5В, Вт

100

Кількість ліній +12В

1

Виходи, А

+3,3В

20

+5В

20

+12В

54

-12В

0,8

+5Vsb (чергова лінія живлення)

3,0

Вхідна напруга живлення, В

100 − 240

Частота, Гц

47 − 63

Вхідний струм, А

10

ККД, %

91

Сертифікований 80 PLUS

Gold

Коефіцієнт потужності (PF), %

99

Метод компенсації коефіцієнта потужності

Активний

Конфігурація системи вихідних кабелів

Модульна

Кількість роз'ємів PCIe

4 (6+2-контактні)

Тип охолодження

Активне (140-мм вентилятор з різнобарвним LED-підсвічуванням)

Підтримка енергозберігаючих станів C6 / C7 (Intel Haswell / Skylake Ready)

Так

Розміри, мм

180 х 150 х 86

Гарантія, років

10

Час напрацювання на відмову, год

>120 000

Сайт виробника

Thermaltake

Сторінка продукту

Thermaltake Toughpower DPS G RGB 650W Gold

Упаковка і комплект постачання

Барвиста коробка блока живлення Thermaltake Toughpower DPS G RGB 650W Gold вирізняється великою кількістю цікавої та корисної інформації, що дозволяє ознайомитися зі значним списком особливостей пристрою. Детально про них ми розповідатимемо під час знайомства з новинкою.

Thermaltake Toughpower DPS G RGB 650W Gold

Thermaltake Toughpower DPS G RGB 650W Gold

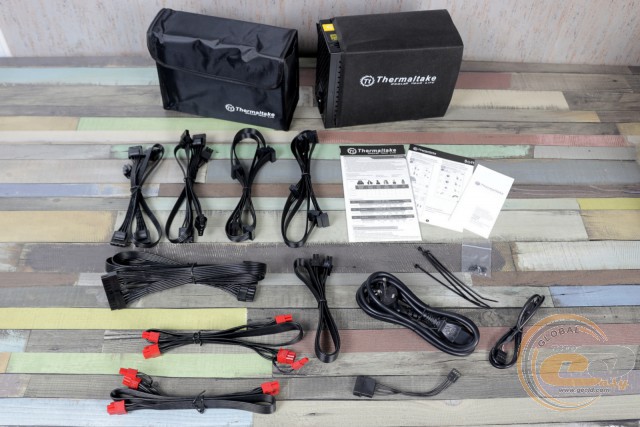

Сам блок живлення дбайливо захований в поролонову упаковку і тканинний чохол. Також тут є сумочка для зберігання невикористаних модульних кабелів. Загалом комплект постачання містить:

  • мережевий шнур живлення;
  • набір знімних кабелів для підключення комплектуючих;
  • спеціальний кабель для використання можливостей платформи SPM;
  • гвинти для кріплення блока живлення всередині корпусу;
  • комплект одноразових стяжок;
  • сумочку для зберігання невикористаних кабелів і чохол для БЖ;
  • набір паперової документації.

Зовнішній вигляд

Thermaltake Toughpower DPS G RGB 650W Gold

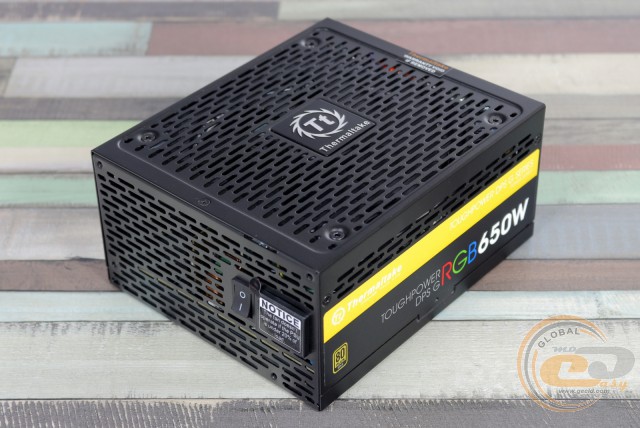

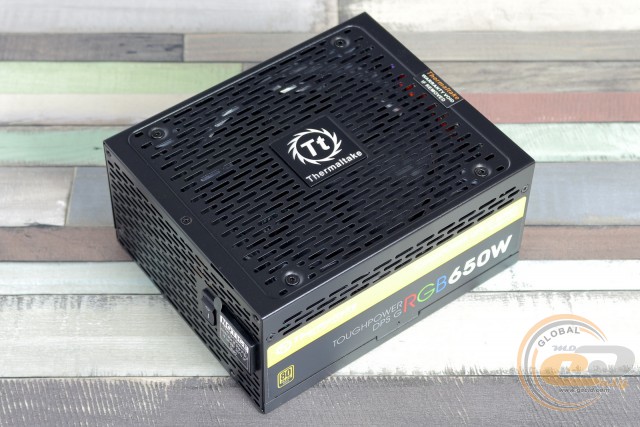

Блок живлення Thermaltake Toughpower DPS G RGB 650W Gold виконаний у звичному для даних пристроїв чорному кольорі, проте його розміри перевищують стандартні. При першому погляді, в очі кидається певна витягнутість, що на практиці відповідає габаритам 180 х 150 х 86 мм. Отже, новинка вийшла на 4 см довшою за звичайне ATX-рішення, що пов'язано з використанням модульного підключення дротів і уніфікацією корпуса для всіх рішень лінійки, що містить потужніші моделі. Однак «титанові» версії з потужністю від 850 до 1500 Вт вирізняються ще більшою довжиною – 200 мм.

Thermaltake Toughpower DPS G RGB 650W Gold

Компонування корпусу стандартне: прохолодне повітря захоплюється через перфорацію на нижній панелі, а виводиться в тильній частині. Ряд додаткових отворів є й на боковинах джерела. А ось знімних елементів у вигляді решітки типу гриль тут не передбачено.

Thermaltake Toughpower DPS G RGB 650W Gold

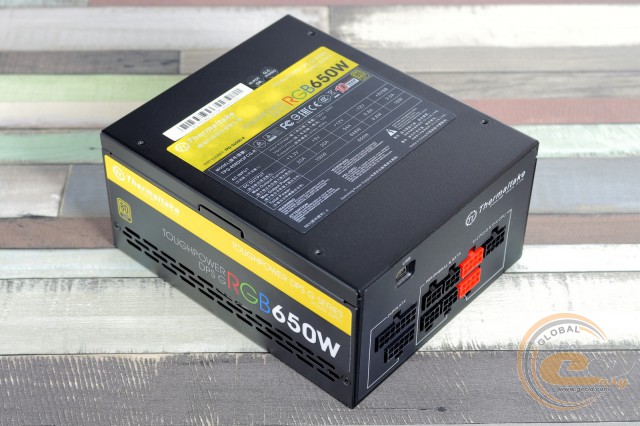

Верхня панель традиційно несе на собі наліпку із зазначенням параметрів джерела.

Thermaltake Toughpower DPS G RGB 650W Gold

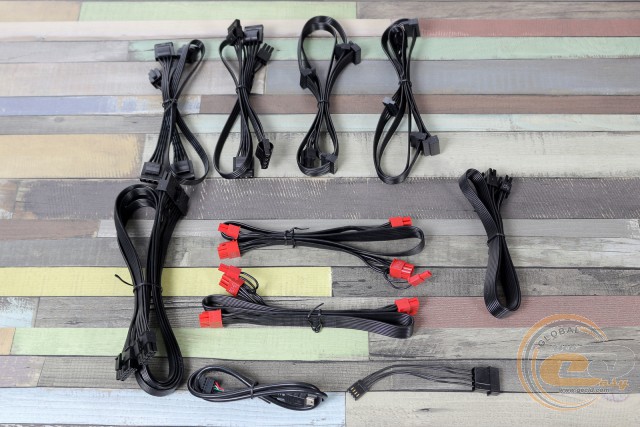

У Thermaltake Toughpower DPS G RGB 650W Gold використовується повністю модульна конфігурація кабелів, у число яких входить розбірний 20+4-контактний ATX і 4+4-контактний ATX12V. Чотири роз'єми PCIe дозволять живити пару продуктивних відеокарт, а вісім конекторів SATA й аналогічна кількість PATA допоможуть підключити найоб’ємнішу дискову підсистему і низку додаткових пристроїв. Для найбільш архаїчних з них у комплекті є навіть перехідник живлення з PATA на FDD.

Thermaltake Toughpower DPS G RGB 650W Gold

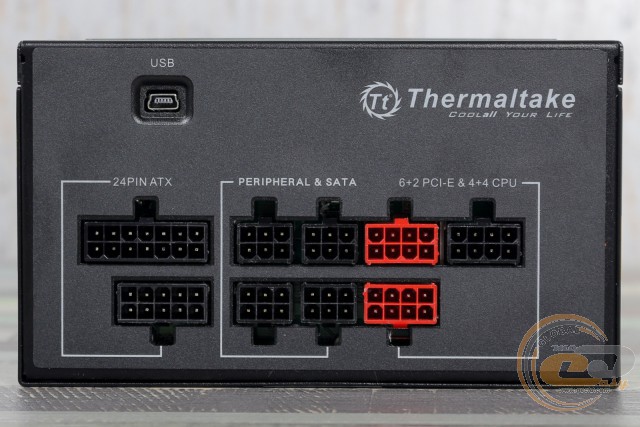

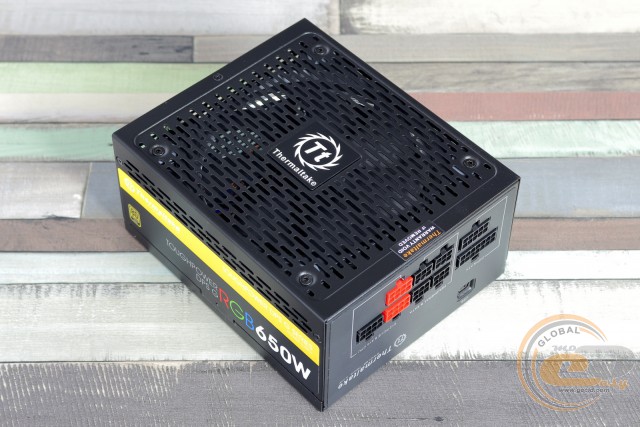

Для підключення такого розмаїття кабелів на корпусі новинки є відповідні роз'єми з підписами. 24-контактний ATX підключається за допомогою пари конекторів: 14- і 10-пінового. Три 8-контактні роз'єми призначені для подачі живлення до відеокарт і додаткового живлення CPU, в дві пари 6-контактних забезпечують живлення портів SATA і PATA. Є тут ще один роз'єм mini-USB (з позначенням «USB»). Він підключається до USB-колодки на материнській платі для використання можливостей платформи SPM.

Відзначимо, що 750-Вт модель обладнана аналогічним набором конекторів, а ось 850-Вт рішення може похвалитися підтримкою ще пари роз'ємів PCIe і чотирьох SATA, що, відповідно, відбилося й на конфігурації передньої панелі.

Повна специфікація системи вихідних кабелів виглядає так:

Типи роз'ємів

Кількість

Довжина дротів до роз'єму (роз'ємів), см

Модульні роз’єми

20+4-контактний роз'єм живлення ATX

1

60

4+4-контактний роз'єм живлення ATX12V

1

60

Два 6+2-контактні роз'єми PCIe

2

55+70

Чотири роз'єми SATA

2

55+70+85+100

Чотири роз'єми PATA

2

55+70+85+100

USB

1

60

Виробник подбав про зручне вкладання провідників, виконавши їх у вигляді шлейфів достатньої довжини. Їх  кількості цілком достатньо для реалізації потужного ігрового ПК з дуже об’ємною дисковою підсистемою.

Внутрішня будова

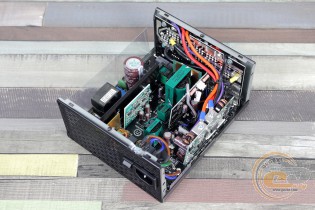

Thermaltake Toughpower DPS G RGB 650W Gold

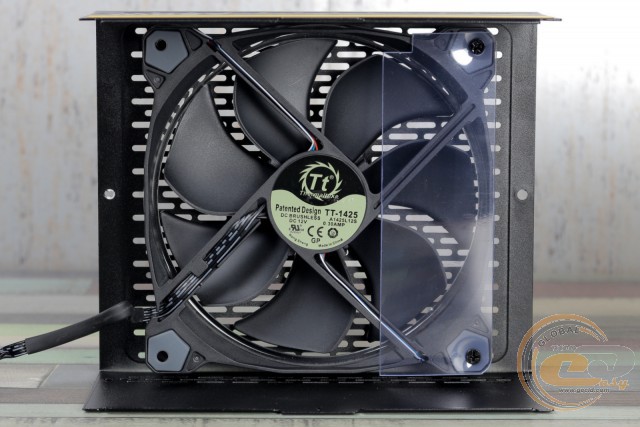

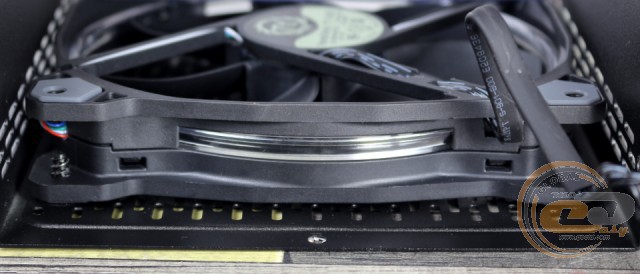

Активне охолодження в Thermaltake Toughpower DPS G RGB 650W Gold покладено на 7-лопатевий 140-мм вентилятор Hong Sheng TT-1425 (A1425L12S) з потужністю 3,6 Вт (12 В при 0,3 А). Виробник вказує про застосування в його основі високоякісних гідравлічних підшипників, що дозволило збільшити термін служби, а також мінімізувати рівень шуму. Свій внесок в акустичний комфорт зробив і спеціальний виступ на внутрішній стороні рами, який направляє частину повітряного потоку до середини вентилятора, уникаючи часткового відтоку повітря по краях.

Загальне позитивне враження доповнюють антивібраційні прокладки, розміщені по кутках, і використання конектора, що дозволяє полегшити заміну пропелера.

Thermaltake Toughpower DPS G RGB 650W Gold

Ще однією її особливістю є наявність кільцевого підсвічування внутрішньої рамки.

У фірмовій утиліті ви можете вибрати один з 256 відтінків світіння, таким чином створивши ансамбль з іншими ілюмінованими компонентами.

Thermaltake Toughpower DPS G RGB 650W Gold

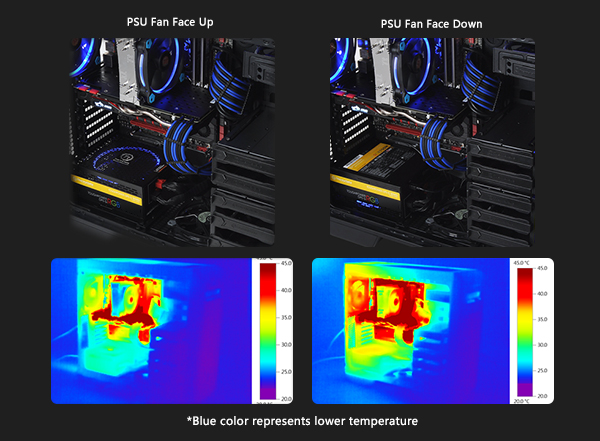

Також нагадаємо, що Thermaltake рекомендує встановлювати подібні блоки живлення вентилятором вгору (при нижньому розташуванні БЖ), що дозволяє на кілька градусів знизити температури всередині самого джерела живлення та системного корпусу.

Приємна особливість підсвічування полягає в тому, що вона залишається ввімкненою навіть при пасивній роботі системи охолодження, коли вентилятор не обертається.

Thermaltake Toughpower DPS G RGB 650W Gold

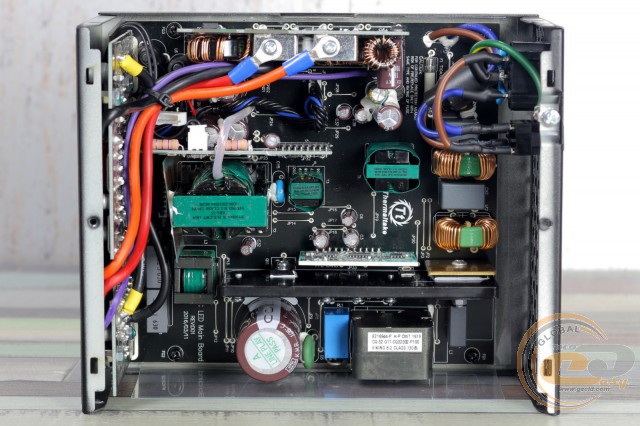

Пасивна частина системи охолодження представлена лише одним радіатором, який відводить тепло від важливих силових елементів і діодної збірки.

Thermaltake Toughpower DPS G RGB 650W Gold

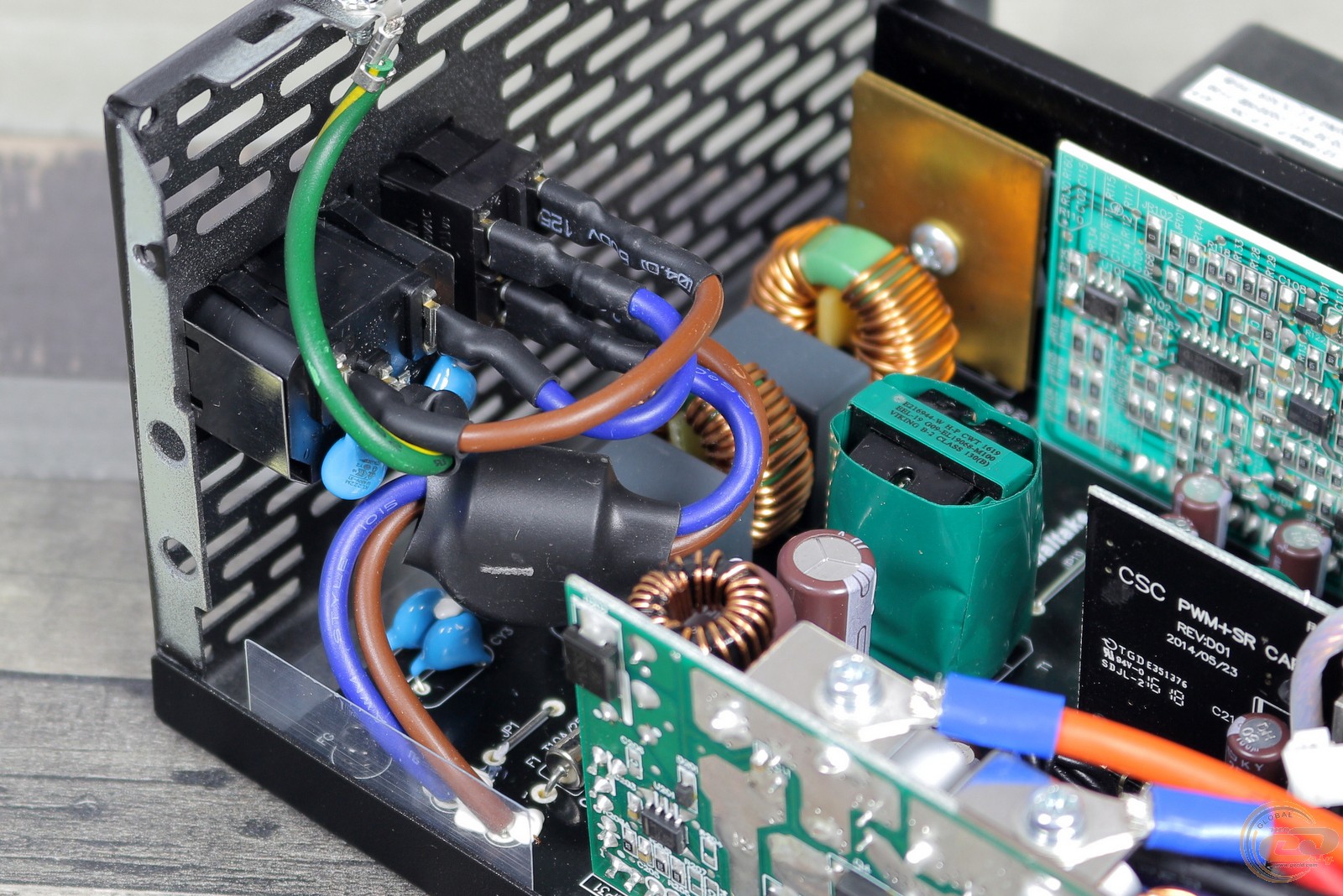

Вирівняти високочастотні перешкоди, які випромінює в мережу джерелом, покликаний встановлений на вході EMI-фільтр. Він містить пару дроселів, чотири Y- і два X-конденсатори, а також варистор – загалом, усі необхідні елементи на своєму місці.

Thermaltake Toughpower DPS G RGB 650W Gold

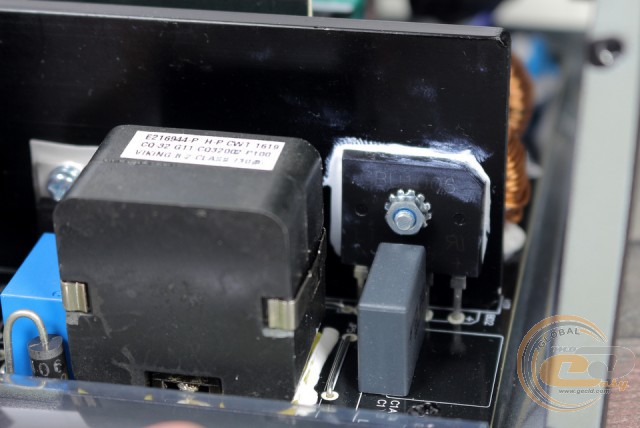

Для вирівнювання вхідної напруги використовується 10-амперна діодна збірка GBU1006 від компанії з милою для вух технаря назвою Diodes Incorporated. Забезпечення хороших температурних показників гарантується її надійною фіксацією до єдиного спільного радіатора.

Thermaltake Toughpower DPS G RGB 650W Gold

Котушка індуктивності модуля APFC надійно ізольована від інших компонентів, а його ключі також закріплені на радіаторі.

Thermaltake Toughpower DPS G RGB 650W Gold

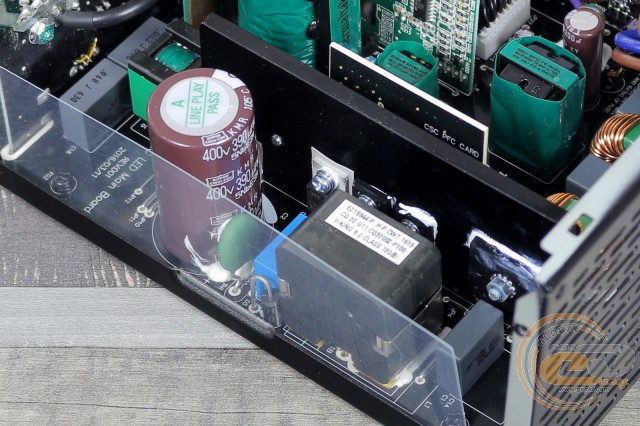

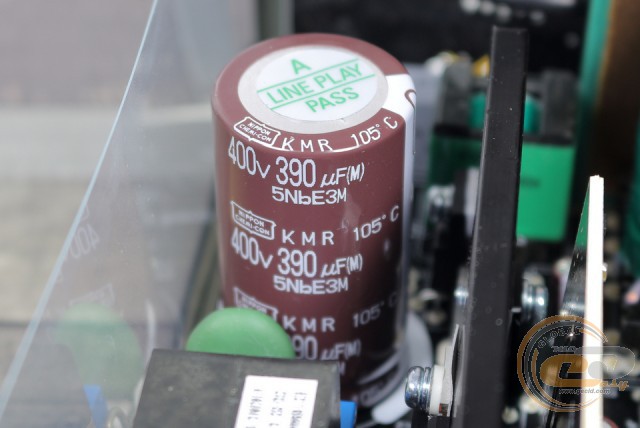

Головним накопичувальним конденсатором високовольтної частини є рішення від іменитої японської компанії Nippon Chemi-Con з ємністю 390 мкФ, до того ж із високотемпературної серії (105°С).

Thermaltake Toughpower DPS G RGB 650W Gold Thermaltake Toughpower DPS G RGB 650W Gold

У Thermaltake Toughpower DPS G RGB 650W Gold використовується платформа компанії CWT (Channel Well Technology). Головний перетворювач виконаний за актуальною та дуже ефективною резонансною схемою.

Thermaltake Toughpower DPS G RGB 650W Gold Thermaltake Toughpower DPS G RGB 650W Gold

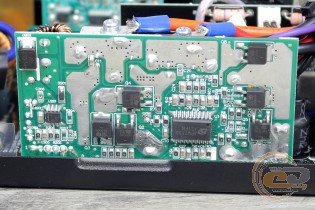

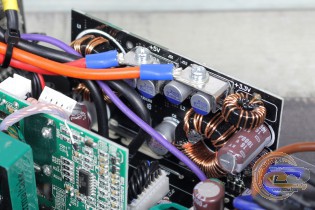

Напруги +3,3В і +5В формуються з однієї потужної лінії +12В за допомогою DC/DC-перетворювачів, розміщених на окремій платі. Керування ними здійснюється за допомогою ШІМ-контролера Anpec APW7159. Низьковольтна частина вирізняється застосуванням японських електролітичних конденсаторів Nippon Chemi-Con, а також низки надійних твердотільних рішень.

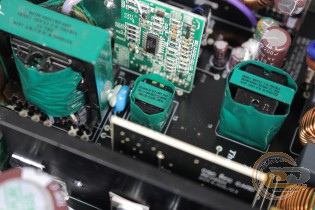

Ще дві невеликі плати відповідають за роботу головного перетворювача (мікросхема CM6901X) і модуля APFC (контролер ICE3PCS01).

Thermaltake Toughpower DPS G RGB 650W Gold

Найбільша дочірня плата, крім модульних висновків, несе на собі 32-бітовий мікроконтролер від Microchip Technology, що відповідає за роботу платформи Smart Power Management.

Про підтримку джерелом живлення Thermaltake Toughpower DPS G RGB 650W Gold видів захистів можна дізнатися з керівництва користувача. Виробником вказано реалізацію:

  • захисту від підвищеної напруги (OVP);
  • захисту від короткого замикання (SCP);
  • захисту від перевантаження потужності( OPP).

Платформа Smart Power Management (SPM)

Як ми вже переконалися на прикладі БЖ Thermaltake SMART DPS G 700W Bronze, платформа Smart Power Management (SPM) безумовно заслуговує на увагу. В першу чергу розглянемо можливості програми для ПК − Thermaltake DPS G PC App.

Вона дозволяє дізнатися таку інформацію в режимі реального часу:

  • напругу на лініях живлення +3,3В, +5В і +12В;
  • споживаний струм;
  • ефективність (ККД);
  • загальне енергоспоживання системи;
  • швидкість обертання вентилятора (можна вибрати один з трьох режимів роботи: «Silent», «Performance» або «ZERO FAN»);
  • температуру джерела;
  • параметри CPU і відеокарти (енергоспоживання, напругу, силу струму й температуру).

Крім того, користувача має можливість вибрати один з 256 кольорів RGB-підсвічування, розрахувати вартість спожитої електрики (для цього потрібно ввести ціну на 1 кВт·год) і вести запис параметрів для подальшого їх аналізу (завантажуються в хмарний сервіс кожні 6 годин). Також при внесенні відповідних налаштувань програма повідомить вас в таких екстрених випадках:

  • при перегріванні;
  • при виході значення напруги на будь-якій з ліній за межі норми (±5% від номіналу);
  • при збої в роботі вентилятора.

Хмарний сервіс Thermaltake DPS G Smart Power Management Cloud дозволяє стежити за станом джерела та системи віддалено через веб-браузер і формувати наочні звіти у вигляді графіків і діаграм. Також ви можете створити графік вимкнення ПК, вказавши час і день тижня, або здійснити дану процедуру (або перезавантаження) дистанційно.

Додаток Thermaltake DPS G Mobile App доступний для Android- та iOS-пристроїв. Багато в чому він дублює можливості ПК-версії програми, аж до виведення на екран важливих повідомлень. Тут, як і в хмарній версії, є можливість віддалено вимкнути або перезавантажити комп'ютер.

Можливості платформи SPM можуть бути особливо корисними при обслуговуванні великої кількості комп'ютерів. Але вартість таких БЖ робить їх швидше надбанням забезпечених користувачів, в першу чергу оверклокерів. Вельми цікавими для них будуть значення енергоспоживання окремих компонентів при їх розгоні.

Ще кілька слів про точність отриманих даних. Якщо вихідні напруги відображалися доволі точно, то значення енергоспоживання ПК помітно відрізнялися від фактичних. Так, при 300-Вт навантаженні утиліта вказує значення 220 Вт, а при 550 Вт – 425 Вт, тобто має місце значне розходження (близько 25%).
