Огляд і тестування блока живлення SilverStone ST45SF-G

Останнім часом усе більше і більше зростає інтерес до компактних комп'ютерів. Та й самі виробники все частіше звертають увагу на цей сегмент ринку, випускаючи різні моделі міні-корпусів, материнських плат формату mini-ITX і вкорочених відеокарт. Найповільніше в цьому плані розвиваються блоки живлення, що, у принципі й не дивно. Адже не так просто в невелику коробочку втиснути габаритні елементи і при цьому організувати їхнє ефективне охолодження. Але деяким виробникам це все-таки вдається. Одним з них є компанія SilverStone Technology, яка крім звичайних блоків живлення форм-фактора ATX випускає і SFX-рішення. Більш детально з історією розвитку форм-фактора SFX можна ознайомитися, прочитавши статтю про Seasonic SS-300SFD. Тут лише відзначимо, що блоки живлення стандарту SFX мають значно менші габарити, ніж їхні ATX-аналоги, і практично не поступаються їм у потужності. Зокрема, потужність сьогоднішнього «піддослідного» SilverStone ST45SF-G рівна 450 Вт. Але перед тим як перейти безпосередньо до його огляду, хотілося б дещо розповісти про самого виробника, тому що обладнання під брендом SilverStone не часто можна зустріти на нашому ринку.

SilverStone

Компанія SilverStone Technology заснована в 2003 році, але за свою нетривалу історію вже встигла завоювати авторитет на світовій арені комп'ютерних комплектуючих. Асортимент продукції компанії досить великий і перерахування всіх моделей розтягнулося б на кілька сторінок. Наприклад, одних тільки серій корпусів є одинадцять. Тому ми вирішили лише коротенько познайомити читачів із продукцією цієї компанії.

SilverStone

SilverStone

Як уже відзначено вище, комп'ютерні корпуси є пріоритетним напрямком компанії. Тут присутні моделі всіляких розмірів і форм-факторів. Велику увагу приділено компактним корпусам, які представлені як у форматі mini-ITX, так і у вигляді повноцінних HTPC-рішень, оснащених пультом дистанційного керування. Особливий інтерес викликає серія корпусів Temjin, які зроблені повністю з алюмінію.

Блоки живлення також розділені на кілька серій. Тут присутні і потужні пристрої (понад 1000 Вт), і моделі з повністю пасивним охолодженням, і компактні рішення.

SilverStone

SilverStone

Не залишилися без уваги і системи охолодження, які включають як процесорні кулери, так і різноманітні моделі корпусних вентиляторів.

SilverStone

SilverStone

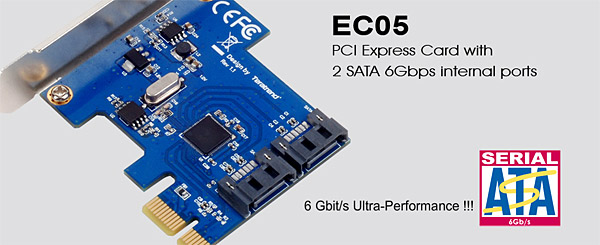

Компанія SilverStone Technology також займається випуском вузькоспеціалізованих комплектуючих, таких як переносні кишені для вінчестерів і сховища для жорстких дисків.

SilverStone

SilverStone

SilverStone

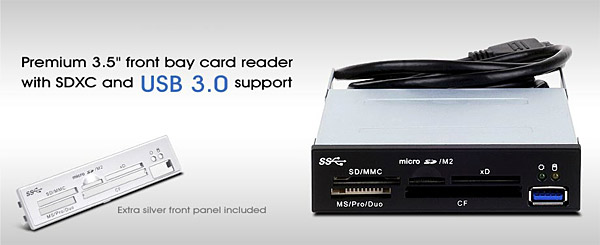

А завершує весь цей список продукція у вигляді всіляких аксесуарів, які можуть знадобитися користувачу в процесі складання комп'ютера. До них належать кабелі з різними роз’ємами, решітки для вентиляторів, полозки для вінчестерів, відсіки для накопичувачів, карти розширення з високошвидкісними портами SATA 6 Гбіт/с і USB 3.0 і багато чого іншого.

Навіть по такому поверхневому огляду продукції можна судити, що компанія SilverStone Technology є серйозним гравцем на ринку комплектуючих. А тепер пропонуємо повернутися до героя даного огляду, блока живлення SilverStone ST45SF-G, і подивитися, що ж являє собою продукція SilverStone, так сказати, на практиці.

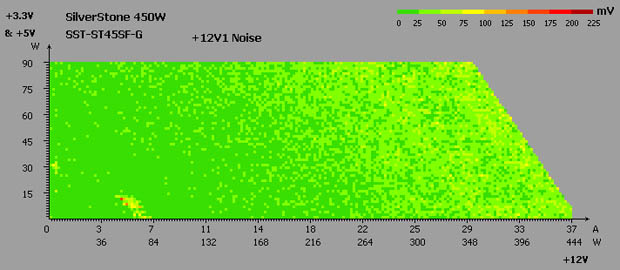

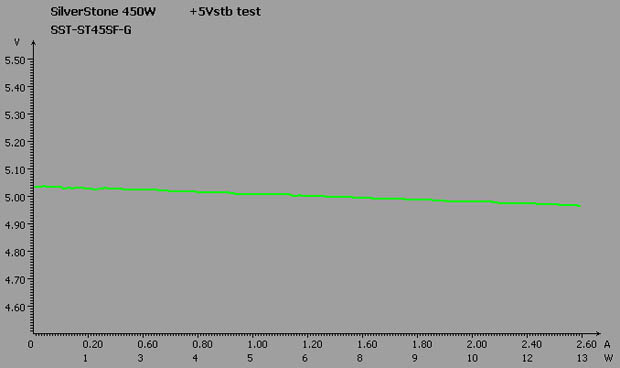

SilverStone ST45SF-G

Специфікація блока живлення SilverStone ST45SF-G:

Виробник

SilverStone Technology

Модель

SilverStone ST45SF-G

Тип

SFX12V

Номінальна потужність, Вт

450

Потужність по каналу +12В, Вт

444

Потужність ліній +3,3V і +5V, Вт

90

Ліній +12V

1

Виходи

+3,3V – 19 A,
+5V – 14 A,
+12V– 37 A,
-12V – 0,3 A,
 +5VSB – 2,5 A

PCI-E роз’ємів

2 (6+ 2-контактний і 6-контактний)

SLI Ready

Немає

CrossFire Certified

Немає

Модульний

Так

ККД, %

87 - 90

Сертифіковано 80 PLUS

Gold

Коефіцієнт потужності (PF), %

>90

Метод компенсації коефіцієнта потужності

Активний

Вхідна напруга, В

100 - 240

Частота, Гц

60 - 50

Вхідний струм, А

7 - 3,5

Розмір вентилятора, мм

80 х 80 х 15

Регулятор швидкості обертання вентилятора

 Є

Рівень шуму, дБ

 До 34,6

Електромагнітні безпека та сумісність (EMI/EMC)

CB, CCC, CE, FCC,

Захисти

OCP, OVP, UVP, OPP, SCP, OTP

Відповідність RoHS (низький вміст у припої свинцю та кадмію)

 Є

Розміри (ДхШхВ), мм

100 х 125 х 63,5

Комплектація

мережевий шнур живлення, кріпильні гвинти, модульні кабелі, інструкція, рамка-перехідник

Вага, кг

1,45

Гарантія

-

Сайт виробника

SilverStone

Упаковка, комплект поставки та зовнішній вигляд

SilverStone ST45SF-G

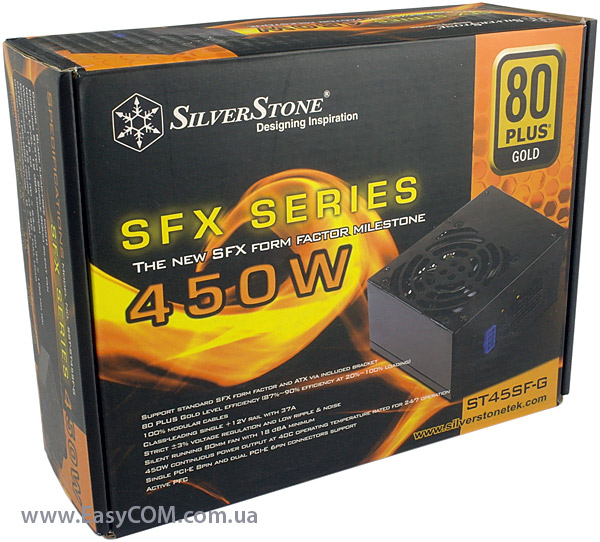

Блок живлення SilverStone ST45SF-G постачається в невеликій барвистій упаковці. На лицьовій панелі зображений зовнішній вигляд пристрою, а також наводиться невеликий список його основних переваг і особливостей:

  • відповідність стандарту SFX, а також наявність рамки-перехідника для стандарту ATX;
  • наявність сертифікату 80 PLUS Gold;
  • повністю модульне підключення кабелів;
  • одна лінія +12В з навантажувальною здатністю 37 А;
  • напруги живлення не виходять за межі ±3% від номіналу лінії;
  • наявність тихого 80-мм вентилятора;
  • блок живлення здатний працювати з максимальним навантаженням при температурі 40°С у режимі «24/7»;
  • наявність 6+ 2-контактного та 6-контактного роз’ємів PCI-E;
  • активний модуль корекції коефіцієнта потужності (APFC).

Досить значний список, який дозволяє зробити висновок, що SilverStone ST45SF-G націлений на роботу в складі серйозної, але, у той же час, компактної, системи.

SilverStone ST45SF-G

SilverStone ST45SF-G

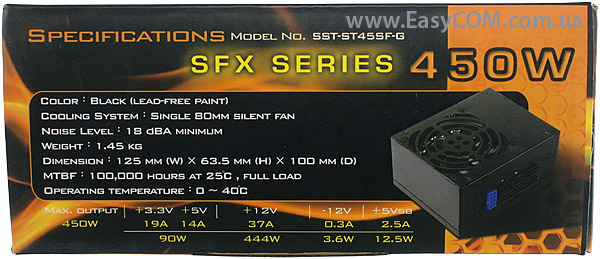

Зворотна сторона коробки всіяна ілюстраціями, які просто дублюють пункти наведеного вище списку. Набагато більший інтерес викликають бічні панелі, де можна дізнатися про види та кількість присутніх роз’ємів, а також іншу технічну інформацію, зокрема силові характеристики ліній живлення.

SilverStone ST45SF-G

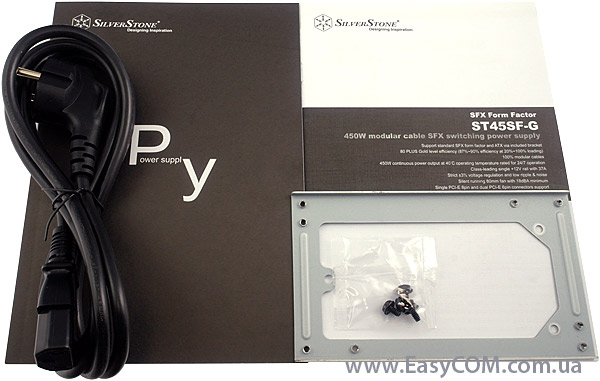

Комплект поставки блока живлення SilverStone ST45SF-G включає все необхідне, що може знадобитися користувачу в процесі встановлення та підключення обладнання, а саме:

  • модульні кабелі;
  • мережевий шнур живлення;
  • чотири кріпильні гвинти з торованою голівкою;
  • рамку-перехідник для встановлення блока живлення в корпуси формату ATX;
  • інструкцію.

Комплект модульних кабелів не представлений на фотографії, його ми більш детально розглянемо трохи пізніше.

SilverStone ST45SF-G

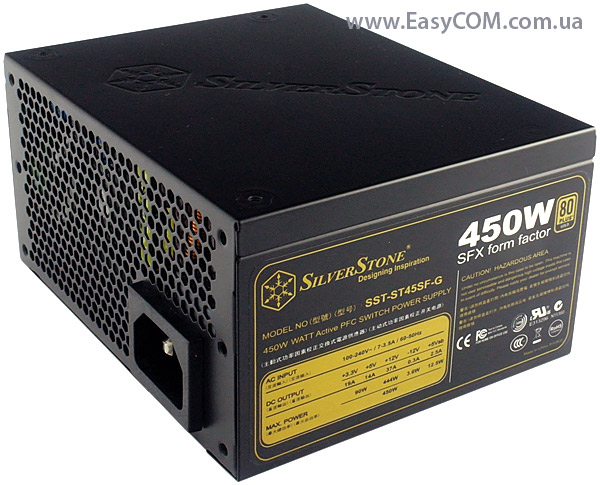

Відмінною рисою SilverStone ST45SF-G є його маленькі розміри - 100 х 125 х 63,5 мм. Це робить даний БЖ відмінним вибором при побудові компактного комп'ютера. Для порівняння, розміри звичайного блока живлення формату ATX рівні 160 х 150 х 86 мм.

SilverStone ST45SF-G

SilverStone ST45SF-G

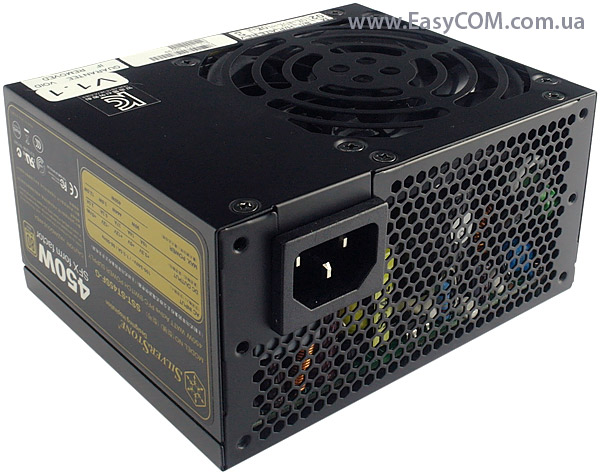

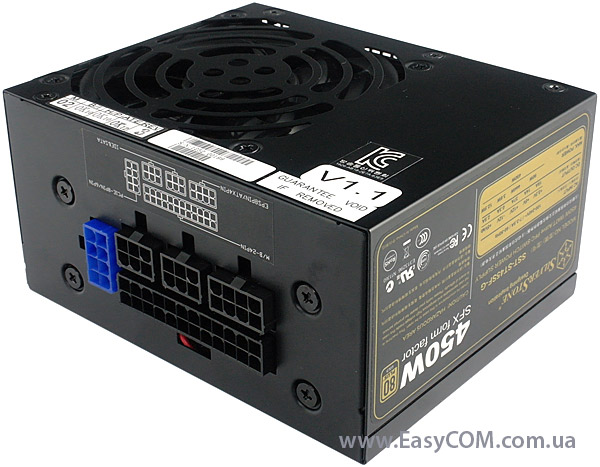

Джерело живлення SilverStone ST45SF-G належить до пристроїв із верхнім розташуванням вентилятора. Передня панель зроблена у вигляді штампованої решітки, тут же знаходиться і роз’єм для підключення мережевого шнура живлення. А от звична кнопка відключення від мережі відсутня, хоча навряд чи це варто вважати недоліком.

SilverStone ST45SF-G

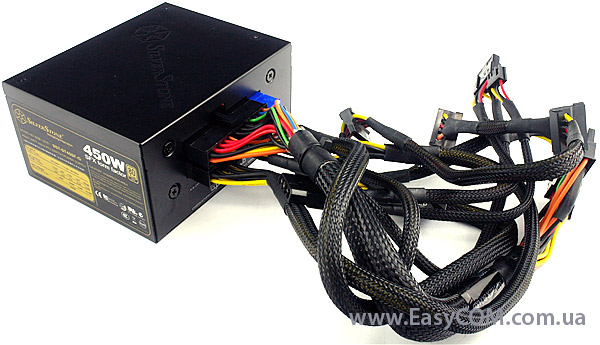

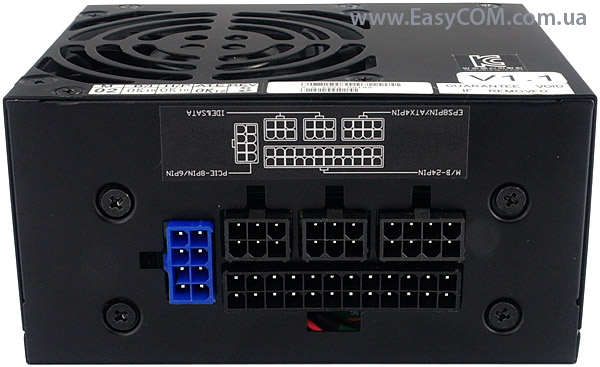

На задній панелі розташовані модульні роз’єми. Хочемо звернути увагу, що від'єднуваними зроблені всі провідники, включаючи кабелі для живлення материнської плати та процесора. Модульні роз’єми зроблені різної форми та підписані. Тому розібратися, що до чого підключати, дуже просто.

SilverStone ST45SF-G

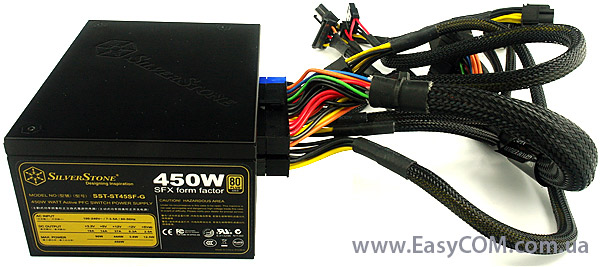

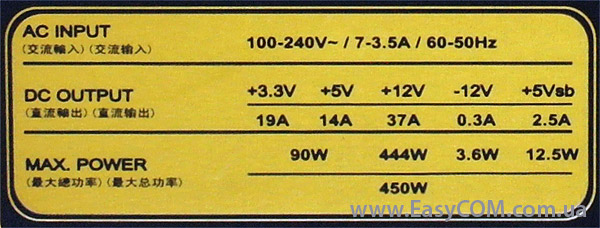

На одній із бічних стінок виробник помістив етикетку з технічними характеристиками джерела живлення. І, зізнатися чесно, для пристрою такого класу вони дійсно вражаючі. Потужність каналу +12В рівна 444 Вт, що майже відповідає номінальній потужності пристрою (450 Вт). Даний факт характерний для високоефективних блоків живлення. Лінія +12В не розділена на субканали і здатна витримати навантаження 37 А. Лінії +3,3В і +5В мають максимальну сумарну потужність 90 Вт і здатні витримати навантаження 19 А і 14 А відповідно.

Також відзначимо, що SilverStone ST45SF-G може експлуатуватися в широкому діапазоні вхідної напруги (у межах від 100 В до 240 В), що для наших електромереж буде зовсім не зайвим.

SilverStone ST45SF-G

SilverStone ST45SF-G

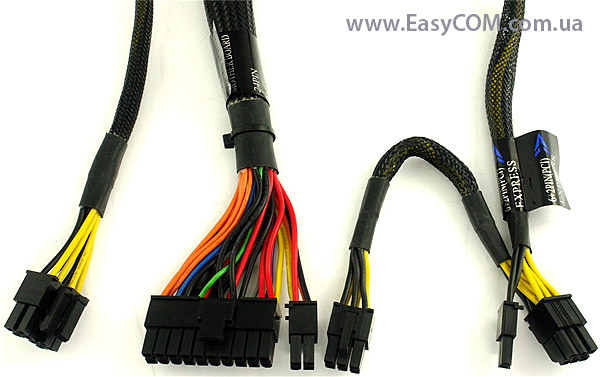

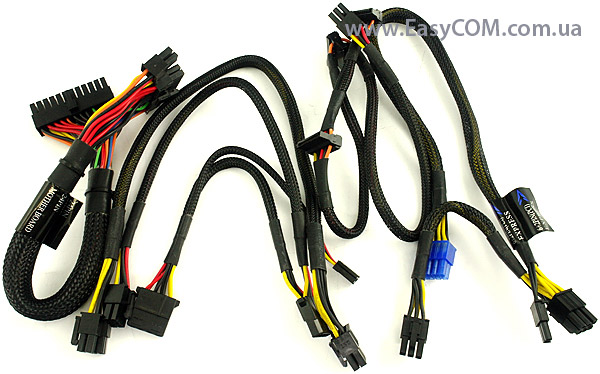

Усього в наявності є п'ять модульних кабелів. Зроблені вони у вигляді пучків проводів, обтягнутих чорною матерією, що повинно спростити їхнє прокладання в компактних корпусах. Основний 20+ 4-контактний роз’єм живлення ATX виконаний у розбірному вигляді. Для додаткового живлення процесора передбачений 4+ 4-контактний роз’єм.

До відеокарти додаткове живлення пропонується підводити через два роз’єми PCI-E, причому один з них має 6+ 2-контактне виконання. Іншими словами, до SilverStone ST45SF-G можна буде підключити навіть відеоприскорювач рівня NVIDIA GeForce GTX 680 або AMD Radeon HD 7970 без використання додаткових перехідників. Щоправда, як упорається сам блок живлення з таким навантаженням, подивимося вже під час тестування.

Усі доступні типи роз’ємів, а також довжини проводів, наведені в таблиці:

Типи роз’ємів

Кількість

Довжина проводів до роз’єму (роз’ємів), см

20+ 4-контактний роз’єм живлення ATX

1

25

4+ 4-контактний роз’єм живлення ATX12V

1

45

6+ 2-контактний і 6-контактний роз’єм PCI-E

1

45-60

два роз’єми PATA і один FDD

1

35-55-75

три роз’єми SATA

1

35-55-65

У принципі, роз’ємів достатньо щоб підключити всі необхідні пристрої усередині комп'ютера, тим більше що в компактних системах їх не так багато. Єдине, на що варто звернути увагу - довжина кабелю для живлення материнської плати рівна 25 см, що може викликати певні труднощі в деяких корпусах.

SilverStone ST45SF-G

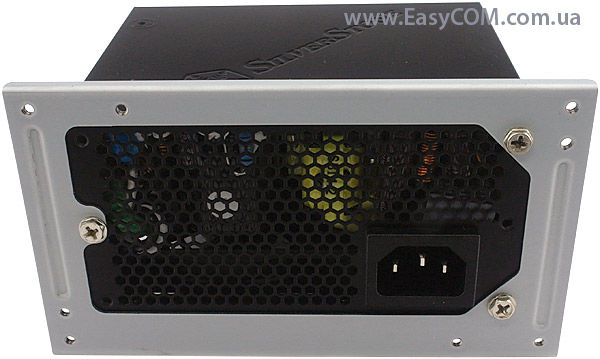

Крім того, у комплекті із блоком живлення іде рамка-перехідник. Завдяки їй SilverStone ST45SF-G можна буде встановити в комп'ютерні корпуси з отворами під джерела живлення формату ATX.

Внутрішнє обладнання

SilverStone ST45SF-G

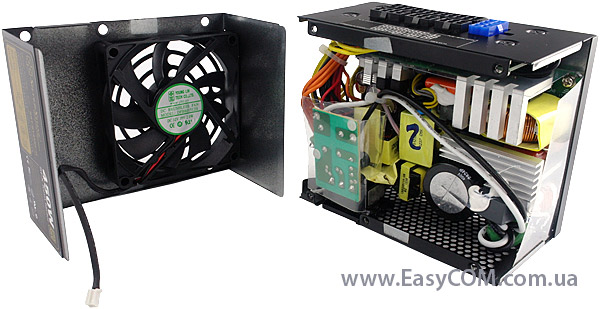

Блок живлення SilverStone ST45SF-G розбирається звичним способом, шляхом викручування чотирьох гвинтів на верхній кришці. Зі зворотної сторони кришки закріплений 80-мм вентилятор Young Lin Tech DFB801512H з низькопрофільної серії (товщина всього 15 мм). Оснований він на кульковому підшипнику і має порівняно велику потужність 2 Вт. Інші технічні характеристики вентилятора подані в таблиці:

Вентилятор

Young Lin Tech DFB801512H

Тип підшипника

кульковий

Напруга живлення, В

12

Струм, А

0,17

Потужність, Вт

2

Швидкість обертання, об/хв

3000

Повітряний потік, CFM

30,16

Рівень шуму, дБ

 до 34,6

Розміри, мм

80 х 80 х 15

Вага, г

46

SilverStone ST45SF-G

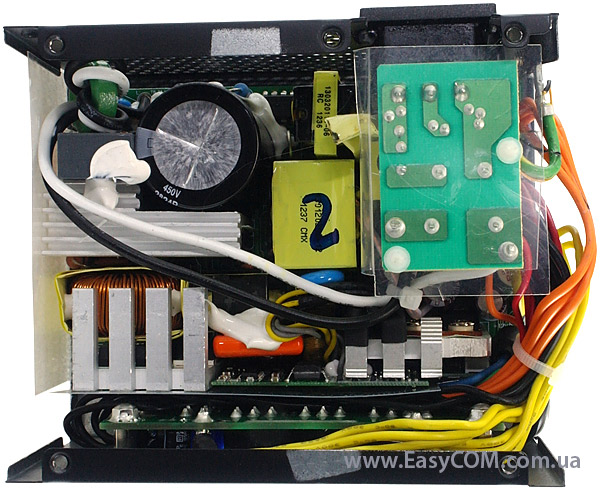

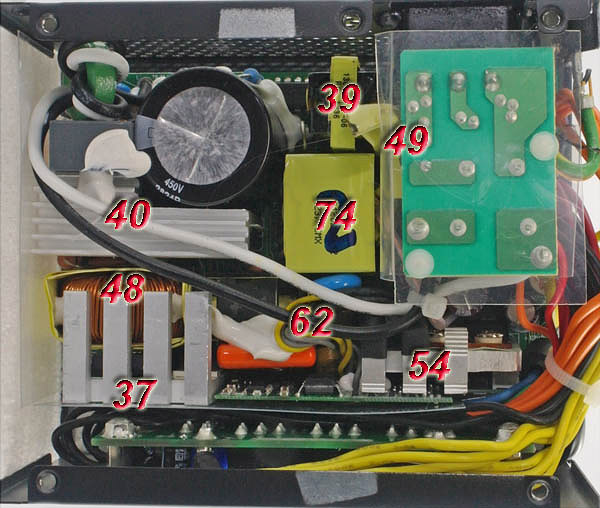

Всередині компоненти розташовані не просто щільно, а дуже щільно. Згідно з кодом UL E313296, який ми виявили на упаковці, виробником платформи є сама компанія SilverStone Technology. Хоча, візуально більше схоже на розробку відомої компанії Enhance Electronics. Але, хто б не був розробником схемотехніки даного блока живлення, потрібно віддати йому належне - попрацював він на славу, оскільки розташувати в такому обмеженому просторі стільки компонентів під силу не кожному.

SilverStone ST45SF-G

Незважаючи на компактні розміри, виробник не став жертвувати великогабаритними вузлами. Тут ми бачимо і вхідний EMI-фільтр, і великий дросель активного модуля корекції потужності (APFC). Причому, як показав детальніший огляд, на елементах також не економили. Так, у вхідному фільтрі використано дві котушки, чотири Y-, два Х-конденсатори та варистор.

SilverStone ST45SF-G

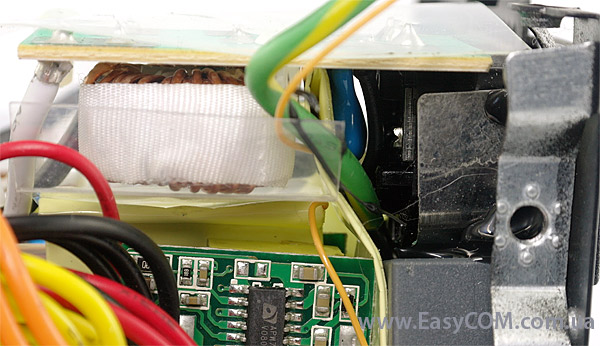

Щоправда, розташувати всі ці компоненти виявилося не так просто. Частина елементів розпаяна на невеликій друкованій платі біля клем мережевої розетки. Тут же розташований і запобіжник.

SilverStone ST45SF-G

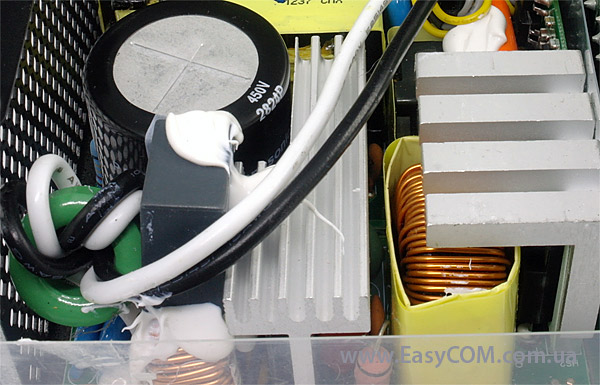

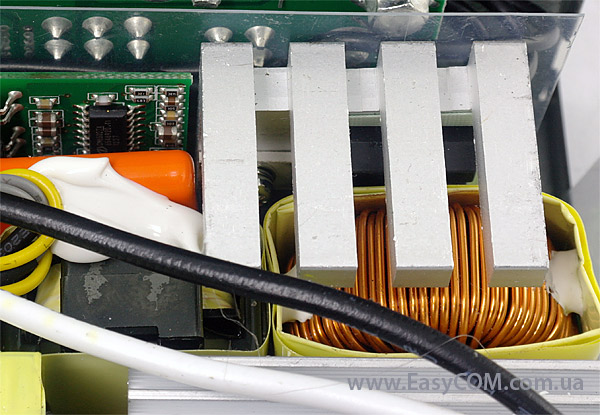

Силова частина APFC складається з діода Шотткі та одного транзистора Infineon 5R140P.  Для їхнього охолодження використовується окремий алюмінієвий радіатор із загнутими ребрами. Роботою APFC керує ШІМ-контролер CM6502 від Champion Electronics.

SilverStone ST45SF-G

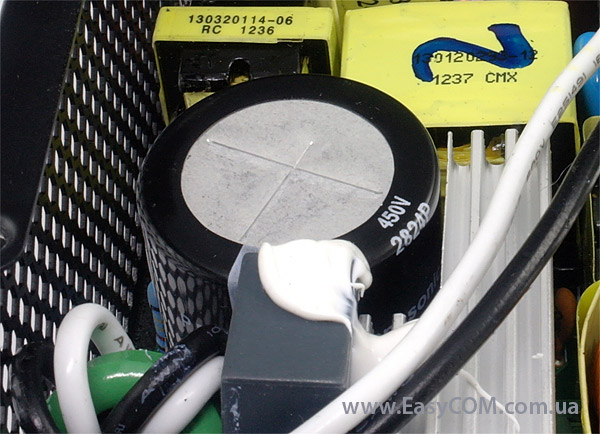

Накопичувальний конденсатор знаходиться з самого краю плати. Його якість не викликає ніяких сумнівів, тому що виробником значиться відома японська компанія Panasonic. Конденсатор має номінал 330 мкФ х 450 В і належить до високотемпературної серії (до 105⁰С).

SilverStone ST45SF-G

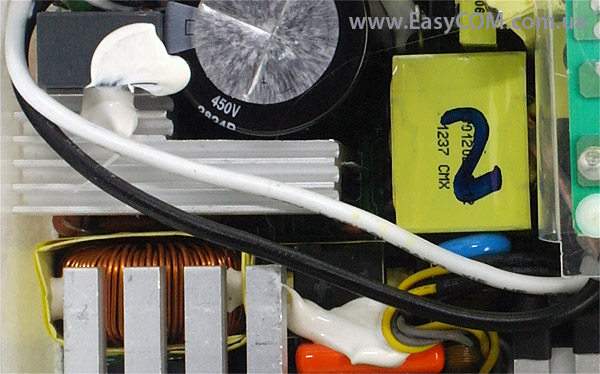

Головний перетворювач належить до напівмостового типу, який реалізований на ШІМ-контролері CM6901. Два ключі Infineon 5R140P закріплені на порівняно великому радіаторі. З іншої його сторони розташований вхідний діодний міст, так що такі розміри радіатора обрані неспроста.

SilverStone ST45SF-G

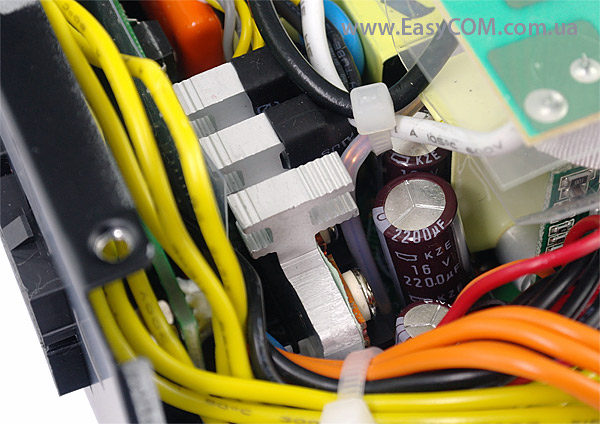

За випрямлення напруги +12В відповідає пара «мосфетів» Infineon 015N04N, які також охолоджуються за допомогою окремого алюмінієвого радіатора. На ньому добре помітні два термодатчики: один відповідає за швидкість обертання вентилятора, інший за захист від перегріву.

SilverStone ST45SF-G

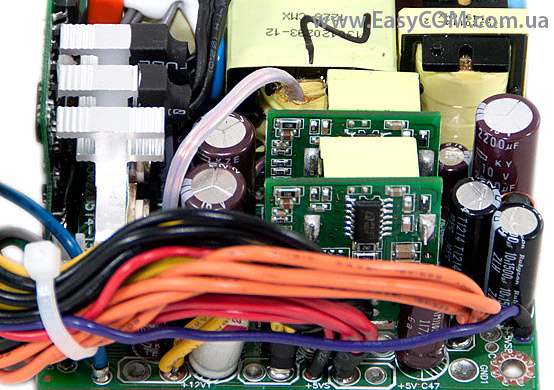

Як ми вже згадували на початку статті, напруги +3,3В і +5В формуються за допомогою DC-DC перетворювачів. Дістатися до них можна тільки лише демонтувавши плату з елементами EMI-фільтра. Кожний DC-DC перетворювач знаходиться на окремій друкованій платі, яка включає ШІМ-контролер APW7073, блок «мосфетів» CSD86350Q5D, дросель стабілізації напруги живлення та твердотільні конденсатори для фільтрації пульсацій.

SilverStone ST45SF-G

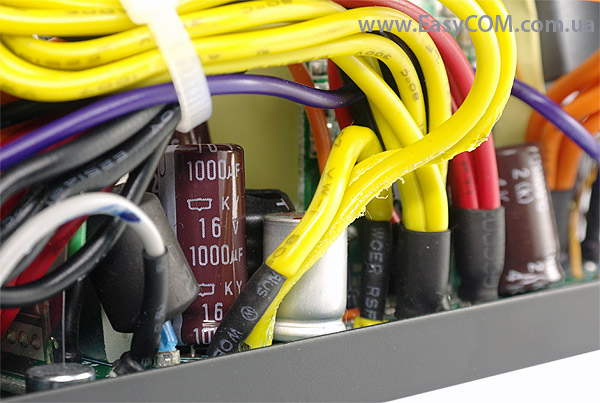

На виході 12-вольтної лінії встановлені електролітичні конденсатори (1000 мкФ х 16В, 2200 мкФ х 16В) виробництва ще однієї японської компанії United Chemi-Con, тому й у цьому випадку можна говорити про їхню високу якість.

SilverStone ST45SF-G

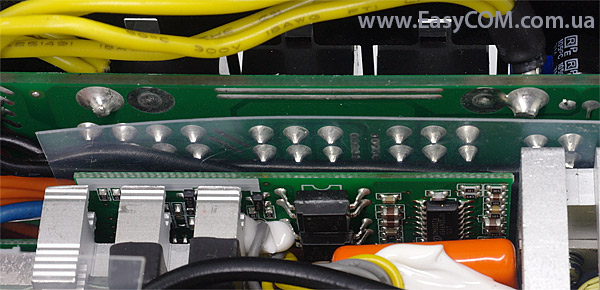

Перед платою з модульними роз’ємами розташована ще одна невелика платка. Тут і знаходиться вузол захистів, оснований на мікросхемі PS223. Даний супервайзер, крім контролю всіх вихідних напруг (UVP/OVP), забезпечує захист від перевантаження по струму (OCP) і від перегріву (OTP). Захист від перевантаження блока живлення по потужності (OPP) реалізований в ШІМ-контролері APFC.  Загалом, із захистами в джерела живлення SilverStone ST45SF-G повний порядок.
