Огляд і тестування блока живлення Seasonic X-650

Незважаючи на зниження ціни на блоки живлення серії Seasonic Platinum, їх як і раніше може дозволити собі купити далеко не кожен користувач. Однак не варто сильно засмучуватися з цього приводу. Адже у виробника присутня відмінна альтернатива «платиновим» рішенням - лінійка блоків живлення Seasonic X. За технічними характеристиками і споживчими якостями вони практично не поступаються своїм топовим побратимам, але при цьому коштують дешевше. Іншими словами, є більш збалансованими з погляду показника «ціна / можливості». До того ж модельний ряд серії Seasonic X, як і Seasonic Platinum, охоплює досить великий сегмент ринку, пропонуючи на вибір користувача рішення потужністю від 650 до 1250 Вт. При такому різноманітті, як то кажуть, кожен знайде те, що йому до душі.

Не так давно дана серія піддалася оновленню, головним результатом якого стало зниження кінцевої вартості продукції. Ми, звичайно ж, не могли пройти повз таку подію й вирішили оцінити нові ревізії «золотих» блоків живлення на практиці. Знайомство з ними пропонуємо почати з моделі Seasonic X-650 (SS-650KM3), оскільки у всій лінійці саме вона, на наш погляд, є найбільш затребуваною на сьогоднішній день.

Seasonic X-650 (SS-650KM3)

Специфікація:

Модель

Seasonic X-650

(Seasonic SS-650KM3)

Тип

ATX12V / EPS12V

Номінальна потужність, Вт

650

Потужність по каналу 12В, Вт

648

Потужність ліній +3,3В і +5В, Вт

125

Кількість ліній +12В

1

Виходи, А

+3,3В

25

+5В

25

+12В

54

-12В

0,5

+5VSB (чергова лінія живлення)

3

PCIe-роз’ємів

4 (6+2-контактні)

Підтримка технологій NVIDIA SLI / AMD CrossFireX

Так

Модульний

Так

ККД, %

> 88

Сертифіковано 80 PLUS

Gold

Коефіцієнт потужності (PF), %

99

Метод компенсації коефіцієнта потужності

Активний

Вхідна напруга живлення, В

100 - 240

Частота, Гц

50 - 60

Вхідний струм, А

4 - 8,5

Розміри вентилятора, мм

120 х 120 х 25

Регулятор швидкості обертання вентилятора

Є (гібридний тип системи охолодження)

Рівень шуму, дБ

До 30,0

Підтримка енергозберігаючих станів C6 / C7 (Intel Haswell Ready)

Так

Відповідність екологічним нормам, електромагнітна безпека та сумісність (EMI/EMC)

CB, CCC, TUV, cTUVus, GOST-R, BSMI, CE, FCC, C-tick, RoHS, WEEE, ErP Lot 6 2013

Захисти

OVP, UVP, OPP, OTP, OCP, SCP

Розміри, мм

160 х 150 х 86

Комплектація

Мережевий шнур живлення, гвинти для кріплення, модульні кабелі, хомути, стяжки на липучках, посібник користувача, наклейка з логотипом компанії

Гарантія, років

7

Сайт виробника

Seasonic

Сторінка продукту

Seasonic X-650

Упаковка та комплект поставки

Seasonic X-650 (SS-650KM3)

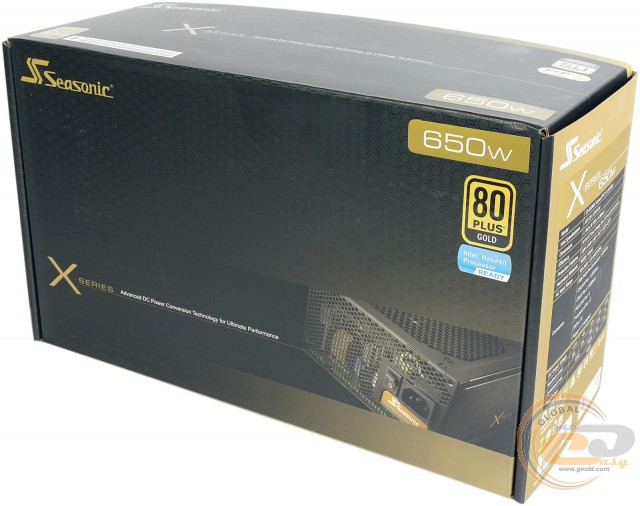

Блок живлення Seasonic X-650 постачається в коробці зі щільного картону, яка забезпечує захист від ударів і можливих механічних пошкоджень. Сама упаковка оформлена в характерному для серії Seasonic X стилі й відрізняється хорошою інформативністю. На її лицьовій стороні традиційно відзначені лише основні особливості пристрою, такі як номінальна потужність (650 Вт), клас енергоефективності (80 PLUS Gold) і підтримка енергозберігаючих станів C6 / C7, характерних для процесорів Intel Haswell.

Seasonic X-650 (SS-650KM3)

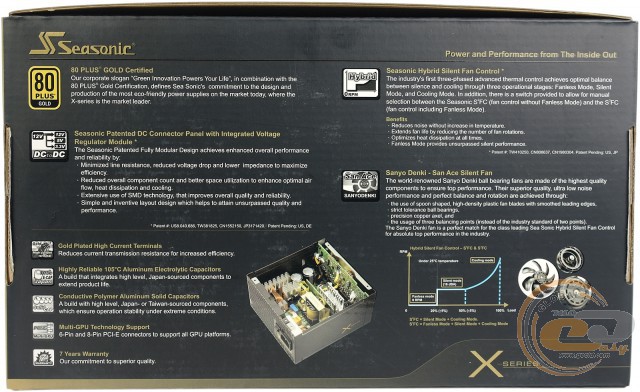

Детальніші ж відомості про дану модель можна довідатися зі зворотної сторони упаковки. Судячи з представленої тут інформації, Seasonic X-650 практично нічим не поступається топовим рішенням із серії Seasonic Platinum. Навіть гарантійний термін не змінився й становить цілих 7 років.

Seasonic X-650 (SS-650KM3)

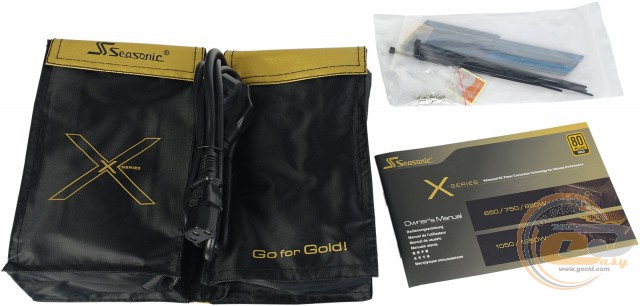

Комплект поставки досить багатий і включає до свого складу всі необхідні компоненти, які можуть знадобитися користувачу в процесі експлуатації пристрою, а саме:

  • мережевий шнур живлення;
  • гвинти для кріплення;
  • модульні кабелі, які знаходяться у спеціальній двосекційній сумочці;
  • п'ять хомутів і три стяжки на липучках для фіксації проводів;
  • наклейку з логотипом компанії;
  • інструкцію.

Комплект модульних кабелів не представлений на світлині, з ним ми більш детально познайомимося трохи пізніше.

Зовнішній вигляд

Seasonic X-650 (SS-650KM3)

Ми вже неодноразово писали, що для своїх рішень компанія Sea Sonic Electronics використовує універсальні корпуси. В принципі, у цьому немає нічого поганого. Головне, щоб якість їх виготовлення при цьому не змінювалася. А можете бути впевнені - тут вона на висоті, про що свідчить використання товстої сталі й додаткового шару фарби, хороша обробка панелей, а також відсутність надмірно великих зазорів.

Seasonic X-650 (SS-650KM3)

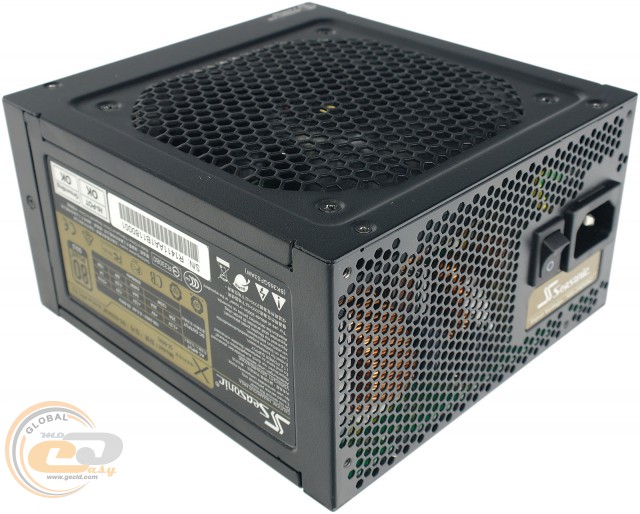

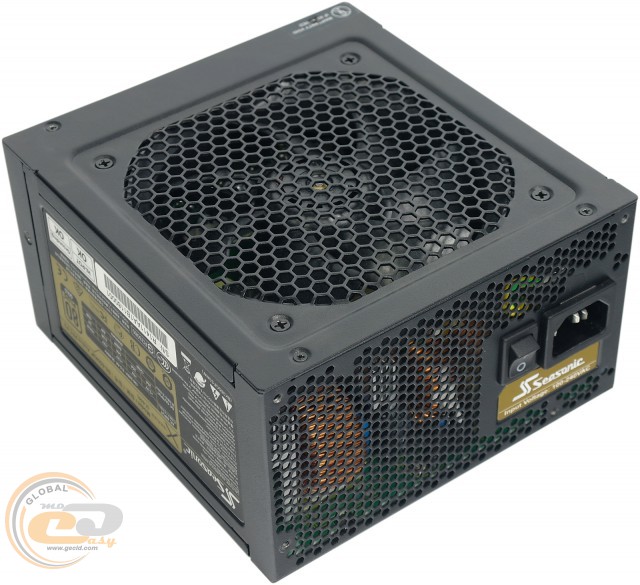

Розміри Seasonic X-650 становлять 160 х 150 х 86 мм, що цілком характерно для модульних рішень аналогічної потужності. Також тут застосовується звична схема розташування вентиляційних отворів. Їх можна виявити тільки на кришці й передній стінці, тоді як інші панелі зроблені суцільними. Виробник відмовився від використання традиційного «гриля», замінивши його решіткою з комірками у вигляді бджолиного стільника. За словами співробітників компанії Sea Sonic Electronics, така конструкція повинна краще позначатися на опорі повітряному потоку.

Seasonic X-650 (SS-650KM3)

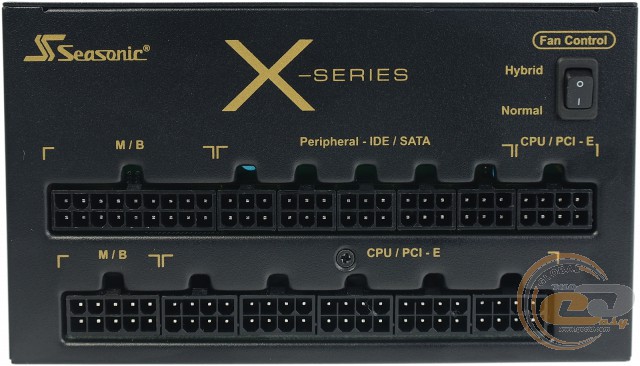

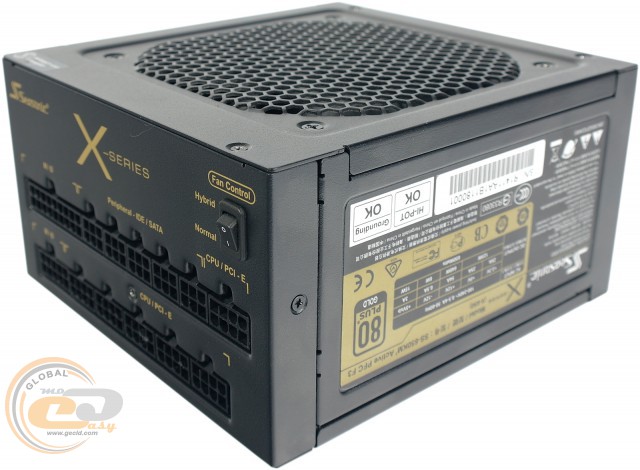

Однак все-таки основна зовнішня подібність Seasonic X-650 із найвисококласнішими рішеннями полягає в конфігурації задньої панелі. Як видно зі світлини, у даній моделі всі роз’єми для підключення вихідних кабелів мають модульний дизайн, навіть ті, які призначені для живлення материнської плати та процесора. Таке технічне виконання дозволяє зробити процес підключення комплектуючих і укладання проводів максимально простим і зручним. Самі роз’єми підписані й мають різну конструкцію, тому навіть недосвідчені користувачі, які перший раз зіштовхнулися зі складанням ПК, зможуть легко розібратися зі схемою приєднання модульних кабелів.

Уважні читачі напевно помітили на задній панелі ще й додатковий перемикач, позначений як «Fan Control». Він відповідає за вибір схеми роботи системи охолодження (гібридна або звичайна), що знову ж ріднить модель Seasonic X-650 з топовими блоками живлення.

Seasonic X-650 (SS-650KM3)

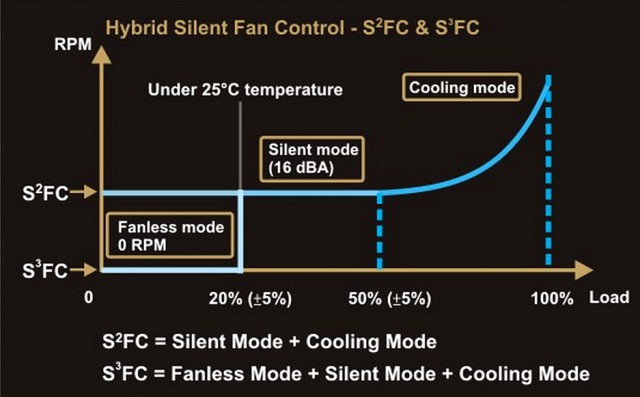

Нагадаємо, що в гібридному режимі (положення «Hybrid») до досягнення певної температури вентилятор не обертається зовсім, а після цього частота обертання його лопатей визначається нагріванням компонентів. Тобто при малих навантаженнях (у цьому випадку до 20% (±5%) від номіналу) Seasonic X-650 працює абсолютно безшумно. Хоча ми вже неодноразово переконувалися, що зазначений поріг запуску вентилятора є досить умовним: при більш-менш хорошій організації циркуляції повітря усередині комп'ютерного корпусу він може зміщатися іноді навіть до позначки 50% від заявленої потужності.

Використовувати звичайний режим роботи системи охолодження (положення «Normal»), коли вентилятор починає обертатися відразу ж після запуску ПК, доречно у випадку експлуатації блока живлення в середовищі з підвищеною температурою. Такі умови можуть виникнути, наприклад, у корпусі формату Mini Tower, який погано продувається.

Seasonic X-650 (SS-650KM3)

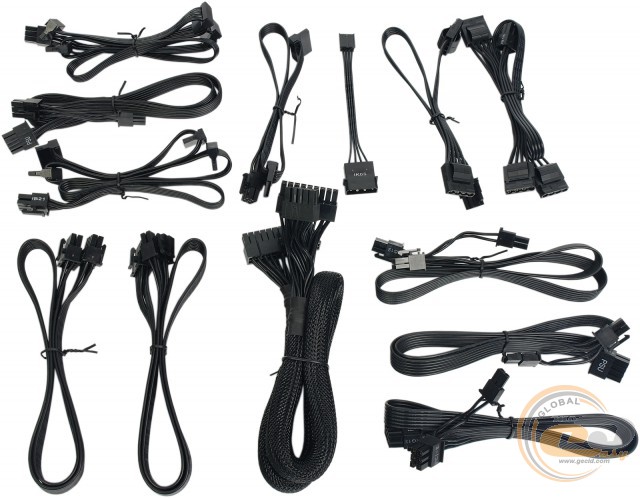

Організація системи кабелів в Seasonic SS-650KM3 заслуговує тільки найвищої оцінки. Мало того, що всі вони зроблені від’єднуваними, то ще й більшість із них має вигляд шлейфів (традиційне обплетення ми виявили тільки на пучку проводів, які йдуть до материнської плати). У такому виконанні вони є більш гнучкими, що суттєво спрощує складання багатофункціональних систем.

Основні конектори живлення мають наступну конфігурацію: розбірний 20+4-контактний ATX і два 8-контактні ATX12V (один із яких також є розбірним). Тобто теоретично модель Seasonic X-650 можна використовувати в складі двопроцесорних систем, а судячи з наявності чотирьох 6+2-контактних роз’ємів PCIe - ще й у геймерських конфігураціях, які включають у себе кілька відеокарт.

З кількістю й конфігурацією проводів для підключення периферії також повний порядок. Доступних конекторів цілком достатньо, щоб підключити якусь немислиму кількість накопичувачів (відразу 10 штук), а також заживити інші компоненти, які вимагають роз’єму PATA.

Типи роз’ємів

Кількість

Довжина проводів до роз’єму (роз’ємів), см

Модульні (від’єднувані) кабелі

20+4-контактний роз’єм живлення ATX

1

60

4+4-контактний роз’єм живлення ATX12V

1

65

8-контактний роз’єм живлення ATX12V

1

65

6+2-контактний роз’єм PCIe

4

60

три роз’єми PATA

1

40-50-65

два роз’єми PATA

1

30-40

чотири роз’єми SATA

2

40-50-65-75

два роз’єми SATA

1

30-40

перехідник PATA-FDD

1

10

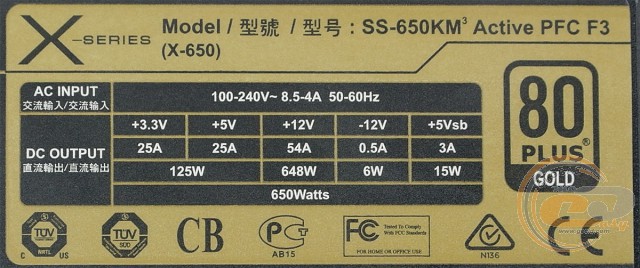

Seasonic X-650 (SS-650KM3)

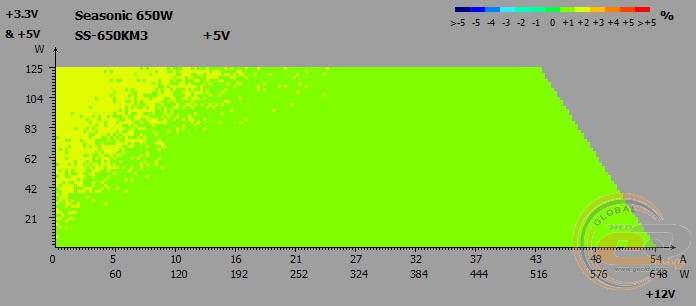

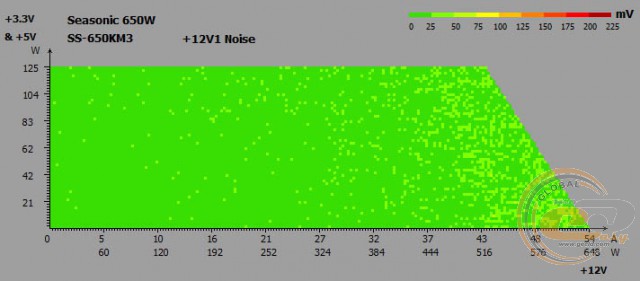

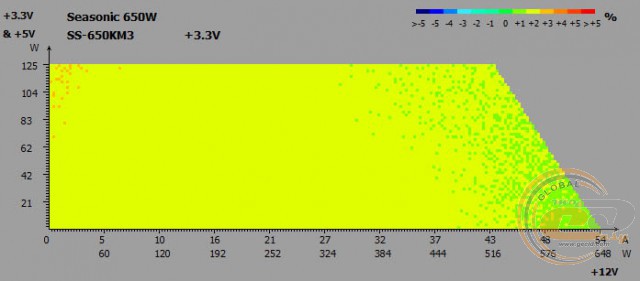

Тепер давайте більш детально розглянемо технічні характеристики блока живлення Seasonic SS-650KM3. Його номінальна потужність становить 650 Вт. Канал +12В виконаний у вигляді однієї лінії з навантажувальною здатністю до 54 А. Іншими словами, при необхідності з нього можна буде «зняти» майже 100% від загальної потужності, що є ідеальним варіантом для сучасних комплектуючих. Лінії +3,3В і +5В мають максимальну сумарну потужність 125 Вт і розраховані на навантаження по 25 А кожна. Як бачимо, виробник підібрав характеристики вихідних ліній живлення таким чином, щоб вони накладали мінімум обмежень при виборі конфігурації ПК.

Модель Seasonic X-650 відповідає класу енергоефективності 80 PLUS Gold, у якому пред'являються досить жорсткі вимоги до рівня ККД блока живлення. Так, для напруги 230 В при навантаженнях 20%, 50% і 100% від номінальної потужності цей показник не повинен опускатися нижче 88%, 92% і 88% відповідно.

Також варто відзначити широкий діапазон вхідних напруг (100 – 240 В), що дозволяє відмовитися від зовнішніх стабілізаторів живлення в умовах нестабільної електромережі.

Внутрішнє обладнання

Seasonic X-650 (SS-650KM3)

Процес розбирання блока живлення Seasonic X-650 стандартний: потрібно всього лише відкрутити кріпильні гвинти на верхній кришці. Звертаємо вашу увагу на присутність спеціального стікера з написом «Warranty void if removed», пошкодження якого приведе до втрати гарантії.

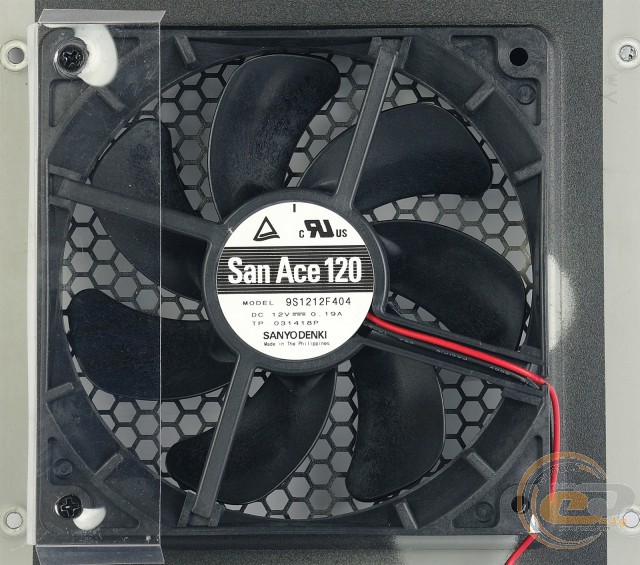

Для охолодження внутрішніх компонентів використовується 120-мм 7-лопатевий вентилятор SANYO DENKI 9S1212F404, який оснований на надійному підшипнику кочення. Даний вентилятор часто можна зустріти в джерелах живлення від Sea Sonic Electronics. Із власного досвіду можемо сказати, що він є одним із найбільш збалансованих 120-мм пропелерів за показником «продуктивність / шум». І що найголовніше, співвідношення цих характеристик не змінюється з часом, як, наприклад, у вентиляторів, основаних на підшипниках ковзання.

Вентилятор

SANYO DENKI 9S1212F404

Тип підшипника

Кочення (Ball)

Напруга живлення, В

12

Струм, А

0,19

Потужність, Вт

2,28

Максимальна швидкість обертання, об/хв

2200

Повітряний потік, CFM

70,6

Рівень шуму, дБ

до 30,0

Розміри, мм

120 х 120 х 25

Для оптимізації повітряних потоків усередині корпусу прикріплена невелика прозора пластикова пластина.

Seasonic X-650 (SS-650KM3)

В основі нової ревізії блока живлення Seasonic SS-650KM3 лежить та ж платформа, що й у попередній версії - Seasonic KM3. Вона відмінно себе показала під час тестування «платинових» блоків живлення Seasonic Platinum 760 і Seasonic Platinum 860, тому ми всіляко схвалюємо її використання й у цьому випадку.

Seasonic X-650 (SS-650KM3)

Seasonic X-650 (SS-650KM3)

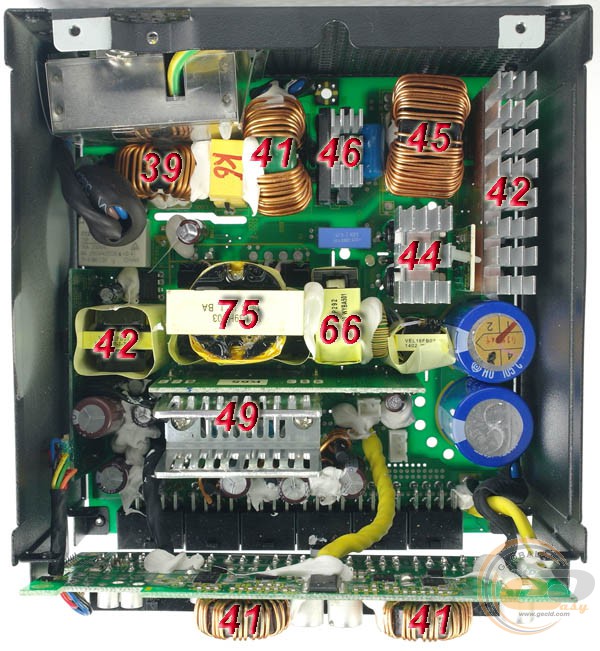

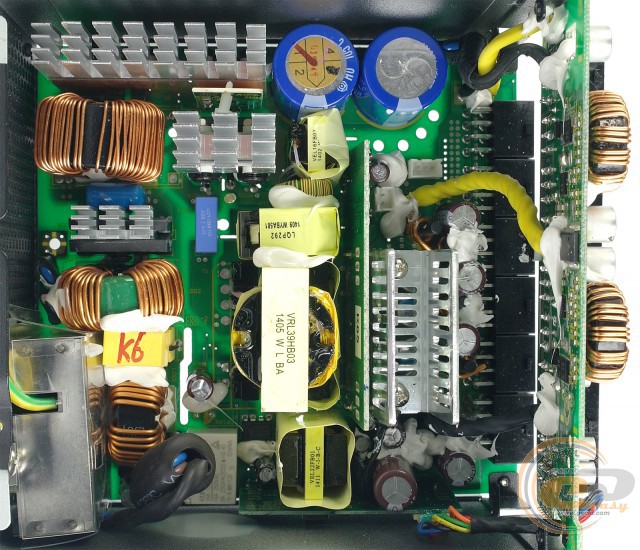

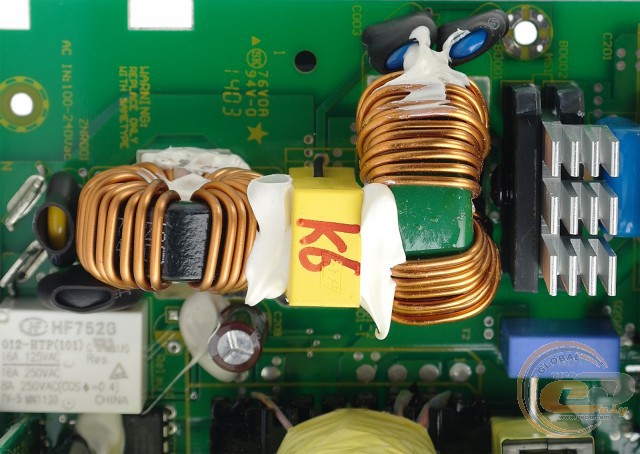

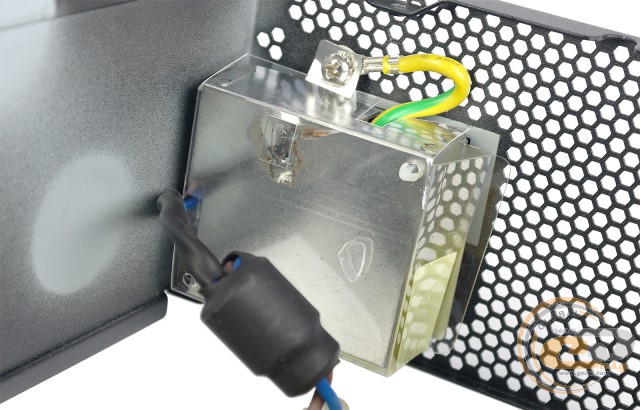

Традиційно почнемо аналіз внутрішнього обладнання блока живлення з високовольтної частини. Відразу ж за мережевою розеткою розмістилася частина EMI-фільтра (дросель, X- і два Y-конденсатори), схована від нас своєрідним екраном. Інші компоненти (варистор, два дроселі, два X- і два Y-конденсатори) розташовані вже безпосередньо на головній друкованій платі. Нагадаємо, що завданням даного вузла є згладжування високочастотних перешкод, випромінюваних у мережу блоком живлення. Також він несе на собі функції грозозахисту. Дуже сподобався підхід виробника до ізолювання окремих елементів, причому не тільки в складі фільтра, але й в інших структурних модулях блока живлення.

Міст для випрямлення вхідної напруги складається із двох збірок, які обладнані окремим алюмінієвим радіатором. Оскільки блок живлення до певного навантаження може працювати з вимкненим вентилятором, то виробник також подбав про хороше пасивне охолодження й інших силових елементів.

Seasonic X-650 (SS-650KM3)

Незважаючи на те, що відпускна ціна нової ревізії моделі Seasonic SS-650KM3 зменшилася в порівнянні з попередньою версією, ніякого натяку на економію ми тут не помітили. У всіх вузлах як і раніше використовуються тільки японські конденсатори та компоненти з високоефективних серій. Взяти хоча б силову частину активного модуля корекції коефіцієнта потужності (APFC), яка включає до свого складу діод Шотткі STPSC606D і пару польових транзисторів Infineon 5R250P. Останні побудовані за технологією CoolMOS і мають досить низький опір відкритого каналу (максимум 250 мОм).

Seasonic X-650 (SS-650KM3)

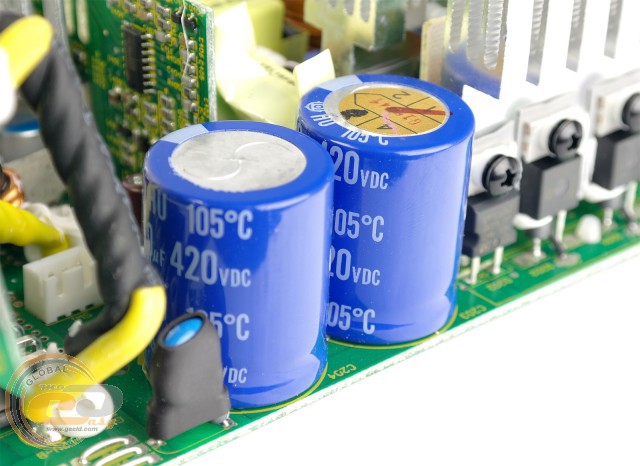

Або інший приклад - конденсатори високовольтного кола. У конкурентних рішень ними, як правило, виступають елементи невеликої ємності з максимальною робочою температурою до 85°С. Тут же встановлена пара високоякісних японських конденсаторів від іменитої компанії Hitachi з характеристиками 220 мкФ х 420 В. Оскільки вони підключені паралельно, одержуємо загальну ємність вузла на рівні 440 мкФ - відмінний показник для 650-ватного пристрою. Відзначимо також, що їхня максимальна робоча температура збільшена до 105°С.

Seasonic X-650 (SS-650KM3)

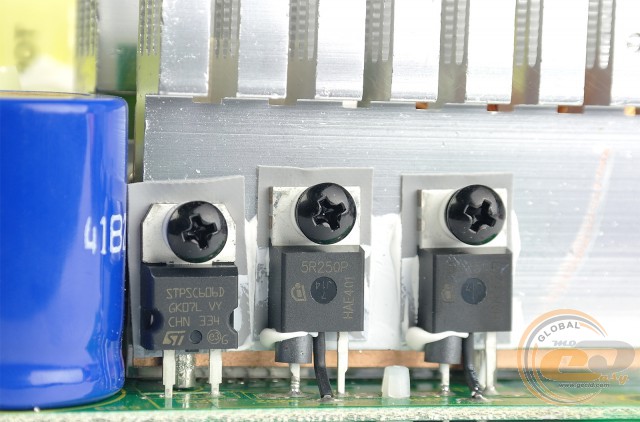

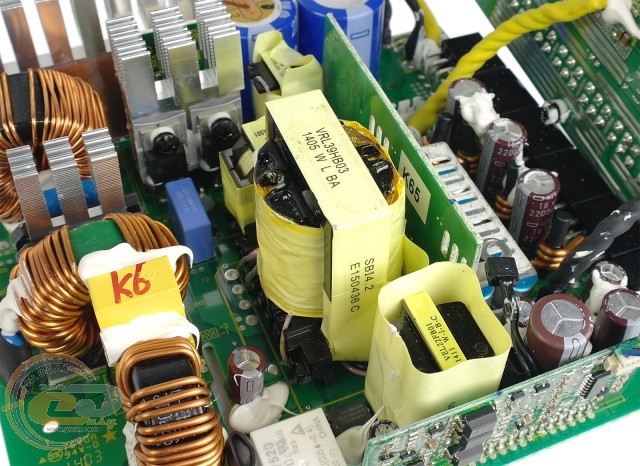

Як і в більшості високоефективних блоків живлення, у моделі Seasonic X-650 застосовується резонансний перетворювач із повним мостом (full bridge). Його ключами виступають чотири транзистори Infineon 5R250P, які працюють парами під керуванням ШІМ-контролера CM6901.  За коректне функціонування чергового джерела живлення (лінія +5VSB) відповідає чіп ICE2QR4765.

Seasonic X-650 (SS-650KM3)

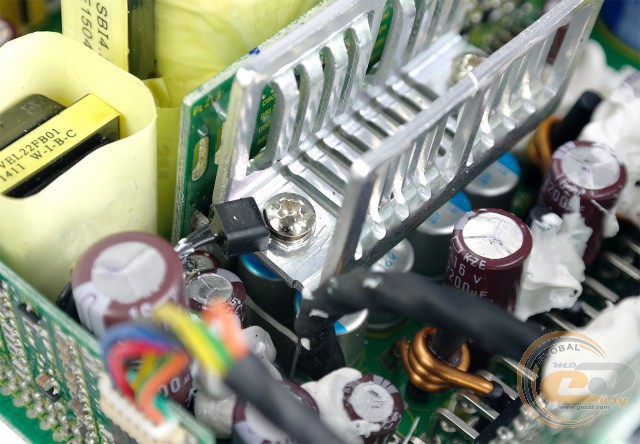

Низьковольтна частина являє собою синхронний випрямляч із DC-DC-перетворювачами. На жаль, номінал елементів, які беруть участь у формуванні напруги +12В, встановити не вдалося. Вони повністю закриті великим П-подібним радіатором. На самому його краю закріплений термодатчик, за допомогою якого реалізується захист від перегрівання (OTP).

Seasonic X-650 (SS-650KM3)

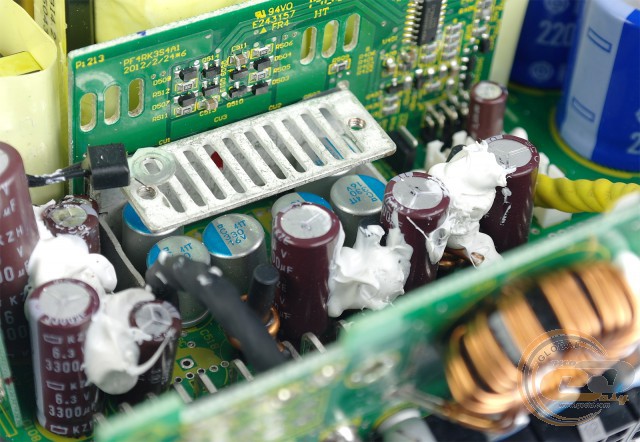

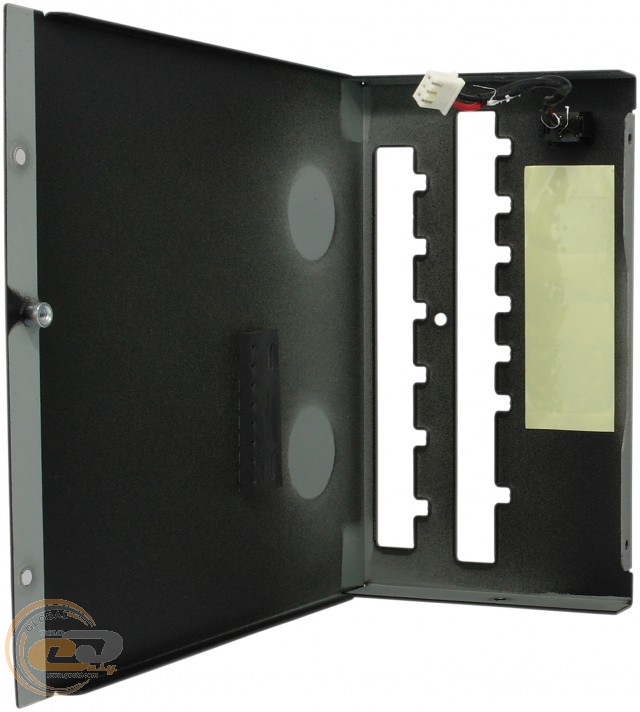

Як і в «платинових» рішеннях, тут корпус блока живлення також бере участь у процесі охолодження. Через шар теплопровідного матеріалу він контактує з металевими майданчиками на платі, у які впаяний вищезгаданий П-подібний радіатор.

Seasonic X-650 (SS-650KM3)

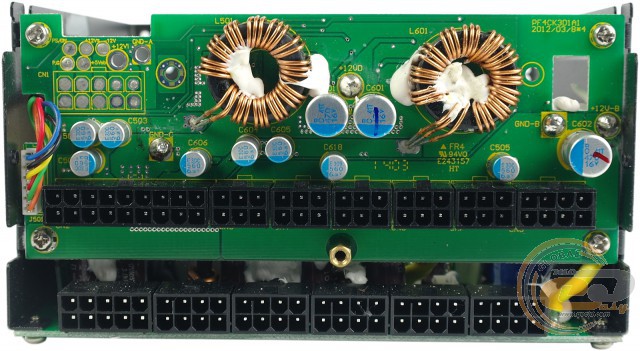

В Seasonic X-650 використовується добре знайома нам конструкція DC-DC-перетворювачів, коли їх силові компоненти та LC-фільтри розташовуються разом із частиною модульних роз’ємів на одній друкованій платі. Тим самим мінімізуються втрати енергії й шуми на виходах блока живлення.

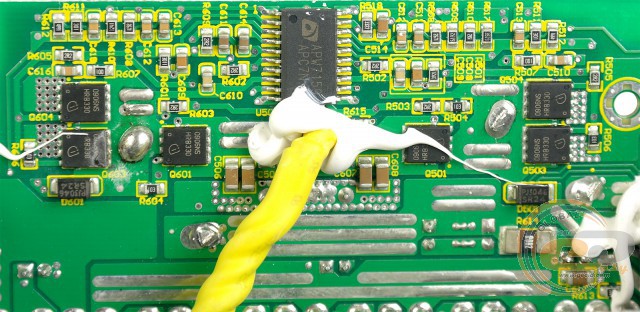

У формуванні ліній +3,3В і +5В беруть участь шість транзисторів Infineon BSC0906NS (по три на кожному каналі). Їхнє нагрівання під час роботи настільки маленьке (опір у відкритому стані всього 4,5 мОм), що цілком вистачає й обдування встановленим вентилятором. Керування DC-DC-перетворювачами лежить на плечах ШІМ-контролера APW7159.

Seasonic X-650 (SS-650KM3)

Інші елементи конвертерів постійної напруги зосереджені на звороті плати. Зокрема, мова йде про два дроселі та ряд фільтруючих конденсаторів полімерного типу (470 мкФ х 16 В і 560 мкФ х 6,3 В).

Відзначимо, що виходи, на які лягає велике навантаження (для підключення додаткового живлення процесора та відеокарт), розташовані безпосередньо на головній друкованій платі, щоб знизити втрати енергії на підведених лініях.

Seasonic X-650 (SS-650KM3)

Seasonic X-650 (SS-650KM3)

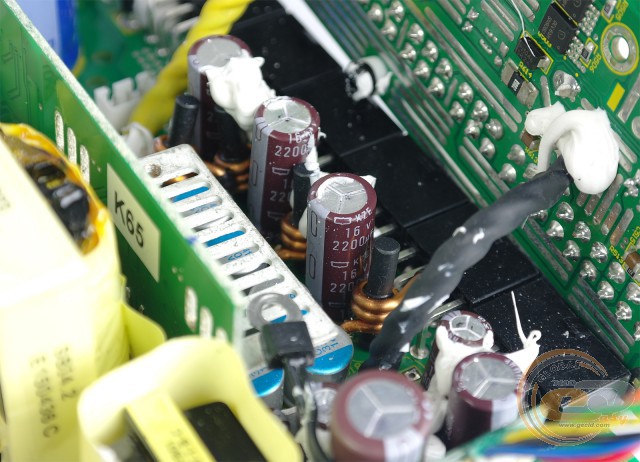

Для згладжування пульсацій на каналі +12В використовуються конденсатори як із твердим (330 мкФ х 16 В), так і з рідким електролітом (2200 мкФ х 16 В). Їхнім виробником виступає не менш відома компанія Nippon Chemi-Con, якість продукції якої знаходиться на найвищому рівні.

Seasonic X-650 (SS-650KM3)

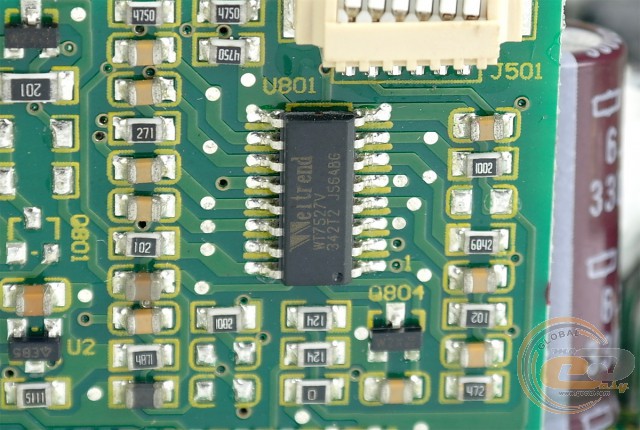

Згідно з технічною специфікацією, модель Seasonic X-650 має весь ряд захистів (OVP / UVP / OPP / SCP / OCP / OTP), включаючи захист від перевантаження та перегрівання. Сам же вузол оснований на мікросхемі-супервайзері Weltrend WT7527V.

Seasonic X-650 (SS-650KM3)

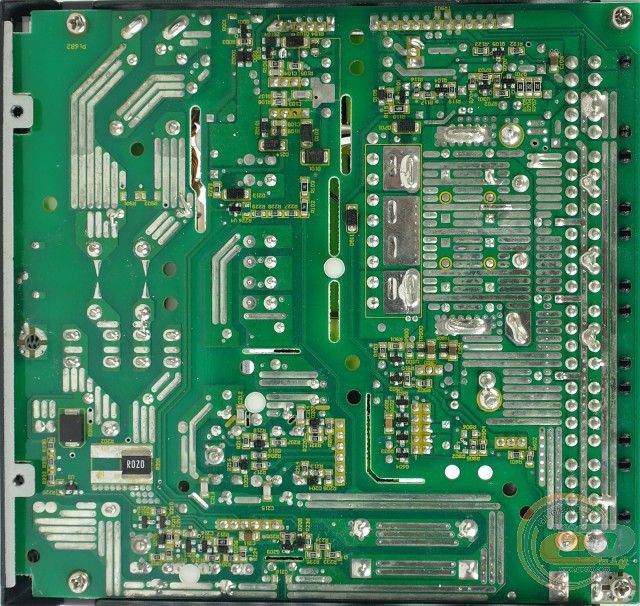

Монтаж елементів, розведення доріжок, та й сама пайка виконана без яких-небудь вад. Іншого від компанії Sea Sonic Electronics ми й не чекали.
