Огляд і тестування блока живлення Seasonic SSP-350GT

В огляді 550-Вт блока живлення Seasonic SSP-550RT один із читачів припустив, що навіть молодшого рішення з лінійки Seasonic SSP буде достатньо для багатьох систем з дискретною відеокартою. Дійсно, акцент виробників CPU і GPU на все більшій енергоефективності даних компонентів дозволяє без особливих труднощів зібрати досить потужний комп'ютер для Full HD-геймінгу, який споживатиме близько 200 Вт (наприклад, зв'язування Intel Core i3-6100 і NVIDIA GeForce GTX 950). У такому випадку якісного 350-Вт джерела вистачить із головою, що підтвердило тестування «бронзової» моделі Seasonic S12II-350 Bronze.

Seasonic SSP-350GT

Тепер у нас з'явилася можливість дослідити і найдоступніше 350-Вт «золоте» рішення в асортименті виробника, яким є Seasonic SSP-350GT. Давайте довідаємося, що ж являє собою даний пристрій і в чому полягають його відмінності від потужніших побратимів по лінійці.

Специфікація:

Модель

Seasonic SSP-350 GT

Тип

ATX12V 2.3

Номінальна потужність, Вт

350

Потужність по каналу 12В, Вт

348

Потужність ліній +3,3В і +5В, Вт

80

Кількість ліній +12В

2

Виходи, А

+3,3В

12

+5В

16

+12В1

18

+12В2

18

-12В

0,3

+5Vsb (чергова лінія живлення)

2

Вхідна напруга, В

100 − 240

Частота, Гц

50 − 60

Вхідний струм, А

2,5 – 5

ККД, %

> 88

Сертифіковано 80 PLUS

Gold

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності (PF), %

99

PCIe-роз’ємів

Немає

Модульний

Ні

Розміри вентилятора, мм

120 х 120 х 25

Регулятор швидкості обертання вентилятора

Є (S2FC)

Рівень шуму, дБ

38,5

Захисти

OVP, OPP, SCP

Розміри, мм

140 х 150 х 86

Сайт виробника

Seasonic

Сторінка продукту

Зовнішній вигляд

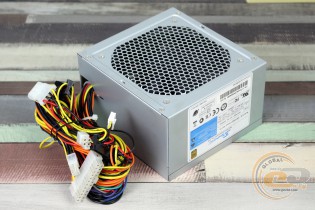

Seasonic SSP-350GT Seasonic SSP-350GT

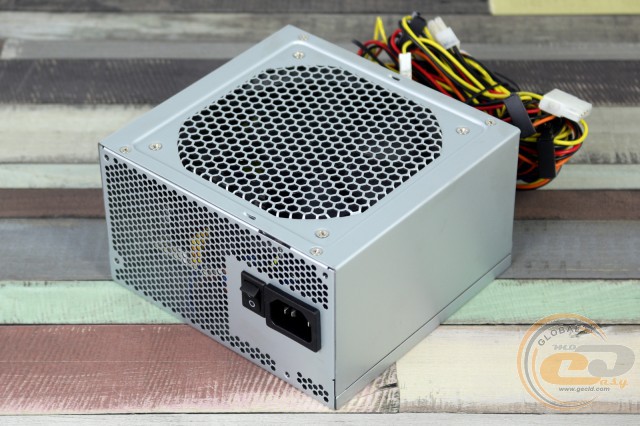

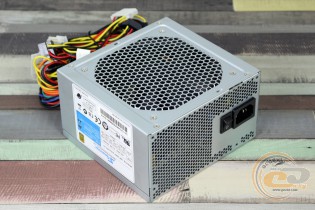

Лінійка блоків живлення Seasonic SSP орієнтована в першу чергу на складальників ПК, тому які-небудь додаткові компоненти в комплекті з ними попросту відсутні. Зовнішня простота характерна як для корпусу, так і для системи кабелів. Фарбування представлене тільки шаром сірої ґрунтовки, а провідники мають звичайний круглий перетин. Розміри новинки типові для ATX-рішень і рівні 140 х 150 х 86 мм.

Seasonic SSP-350GT

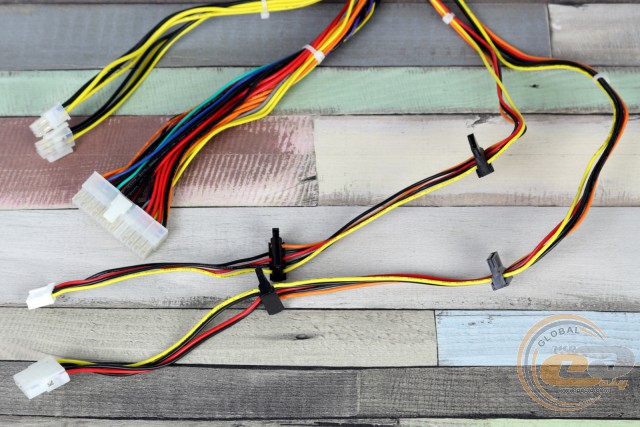

При погляді на конфігурацію кабелів в очі кидається відсутність 6-контактного конектора для підключення відеокарти. Також тут є всього один інтерфейс PATA, тому при потребі подбайте про наявність перехідника PATA↔PCIe. Ще один важливий момент, на який слід звернути увагу, – це довжина головних кабелів живлення ATX і ATX12V, рівна 35 см. При нижньому розташуванні блока живлення даного значення може виявитися недостатньо для підключення до системної плати.

Крім перерахованих вище роз’ємів, тут присутні також чотири SATA для приєднання накопичувачів і один FDD. Повна конфігурація системи кабелів виглядає наступним чином:

Типи роз’ємів

Кількість

Довжина проводів до роз’єму (роз’ємів), см

Кабелі, виведені прямо із блока живлення

20+4-контактний роз’єм живлення ATX

1

35

4+4-контактний роз’єм живлення ATX12V

1

35

два роз’єми SATA + один PATA

1

50-60-75

два роз’єми SATA + один FDD

1

35-50-60

Seasonic SSP-350GT

Етикетка на боковині пристрою надає найважливіші відомості про його можливості. Номінальна потужність блока живлення рівна 350 Вт, при цьому канал +12В розділений на дві 18-амперні лінії і розрахований на дуже велике навантаження − 348 Вт. Лінії +3,3В і +5В мають максимальну сумарну потужність 80 Вт та здатні витримати навантаження по 12 і 16 А відповідно. Тут 350-Вт рішення трохи поступається показникам потужніших моделей лінійки Seasonic SSP, які здатні забезпечити до 20 А на кожній із них.

Модель Seasonic SSP-350GT відповідає стандарту 80 PLUS Gold, про що говорить золотистий логотип. Згідно з його вимогами, ККД блока живлення при навантаженнях 20%, 50% і 100% від номінальної потужності не повинен опускатися нижче 88%, 92% і 88% відповідно (для напруги живлення 230 В). Цей момент ми традиційно перевіримо під час тестування. Також відзначимо широкий діапазон вхідних напруг (100 – 240 В), що дозволяє відмовитися від зовнішніх стабілізаторів живлення в умовах нестабільної електромережі.

Внутрішнє обладнання

Seasonic SSP-350GT

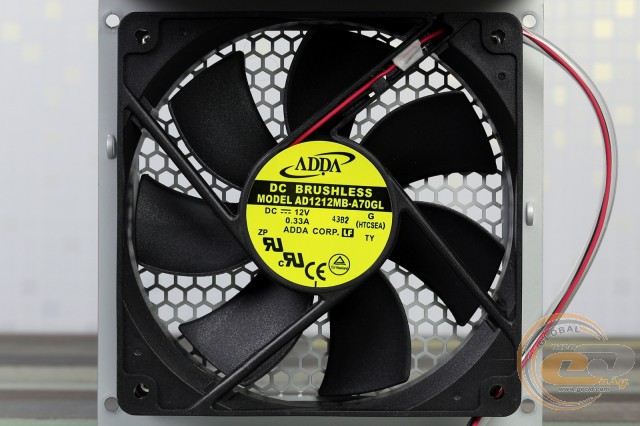

Посередині нижньої панелі розташований 7-лопатевий вентилятор діаметром 120-мм, який захоплює повітря через решітку, виконану у формі бджолиного стільника. Такий підхід до її конструкції позитивно позначається на опорі повітряному потоку, отже, і на охолодженні внутрішніх компонентів.

Застосовувана тут вертушка ADDA AD1212MB-A70GL добре зарекомендувала себе в складі 550- і 650-Вт моделей. Її потужність рівна 3,96 Вт, а використання подвійного кулькового підшипника гарантує високий ресурс роботи.

Докладні технічні характеристики даного рішення наведені в наступній таблиці:

Вентилятор

ADDA AD1212MB-A70GL

Тип підшипника

Кочення

Напруга живлення, В

12

Струм, А

0,33

Потужність, Вт

3,96

Максимальна швидкість обертання, об/хв

2050

Повітряний потік, CFM

80,5

Рівень шуму, дБ

 До 38,5

Розміри, мм

120 х 120 х 25

Вага, г

156

Seasonic SSP-350GT

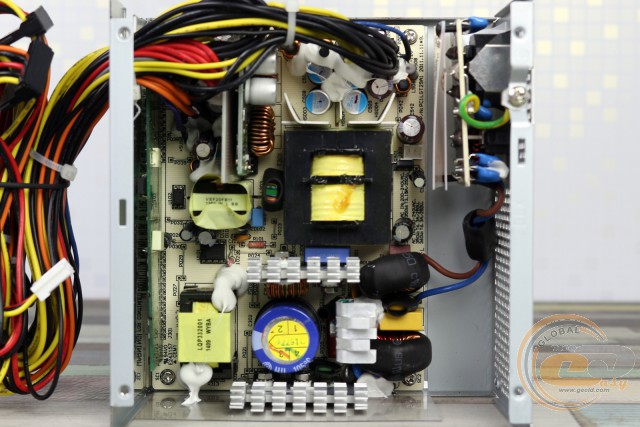

Схемотехніка Seasonic SSP-350GT аналогічна більш дорогому «золотому» блоку живлення Seasonic G-360. Оскільки мова йде про рішення потужністю 350-360 Вт, то в обох випадках усередині використовується більш компактна друкована плата.

Seasonic SSP-350GT Seasonic SSP-350GT

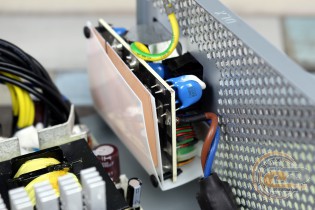

При цьому для деяких компонентів доводиться застосовувати додаткові PCB, як у випадку із частиною EMI-фільтра. Даний вузол згладжує високочастотні перешкоди, випромінювані в мережу блоком живлення, а також виконує функції грозозахисту. Елементна база вхідного фільтра включає до свого складу усі необхідні компоненти в потрібній кількості: пару X- і шість Y-конденсаторів, три дроселі та варистор, частина яких притулилися на основній друкованій платі.

Seasonic SSP-350GT

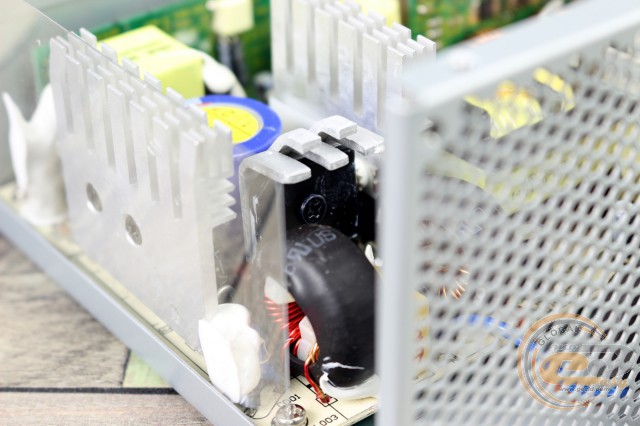

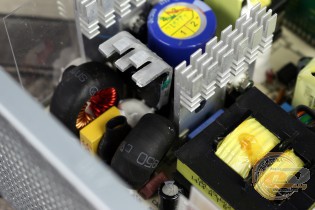

Поблизу розташована діодна збірка, яка дбайливо оснащена додатковим радіатором, а поряд знаходиться активний модуль корекції коефіцієнта потужності (APFC).

Seasonic SSP-350GT Seasonic SSP-350GT

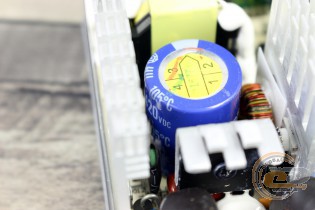

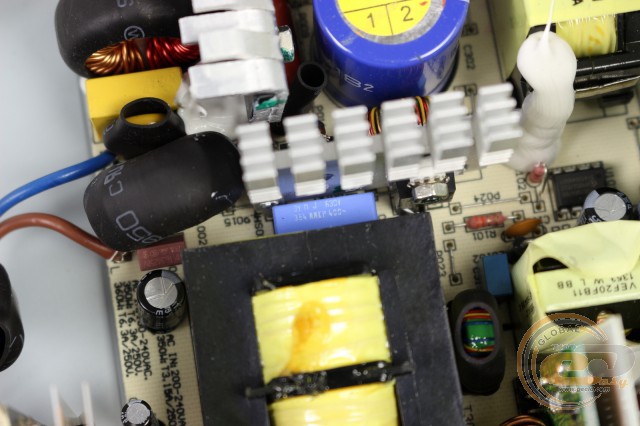

Вхідний конденсатор високовольтного кола (220 мкФ х 420 В) представлений рішенням від японської компанії Hitachi AIC і належить до високотемпературної серії (до 105°С). До його якості немає ніяких претензій − вона на висоті.

Seasonic SSP-350GT

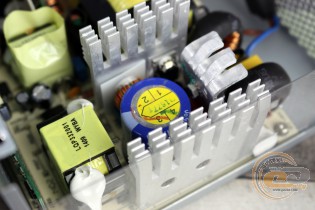

Головний перетворювач в Seasonic SSP-350GT побудований по напівмостовій (half bridge) схемі. Для охолодження двох ключів використовується окремий алюмінієвий радіатор. У цілому новинка відрізняється достатком пасивних охолоджувачів, що повинно забезпечити хороші температурні показники ряду ключових елементів.

Розміри розташованого поряд силового трансформатора цілком відповідають блокам живлення подібної  потужності.

Seasonic SSP-350GT

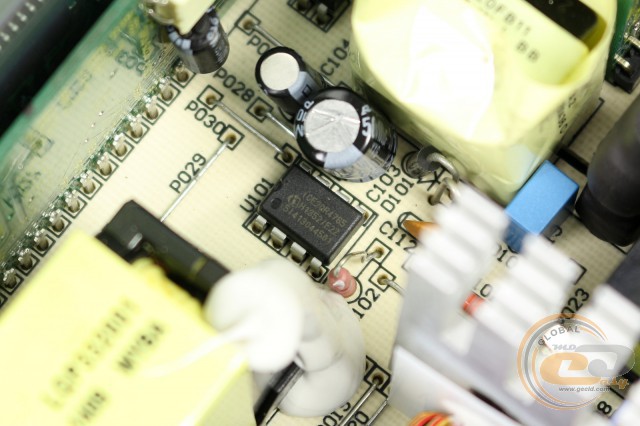

Коректне функціонування чергового джерела живлення (лінія + 5VSB) покладене на чіп ICE2QR4765.

Seasonic SSP-350GT

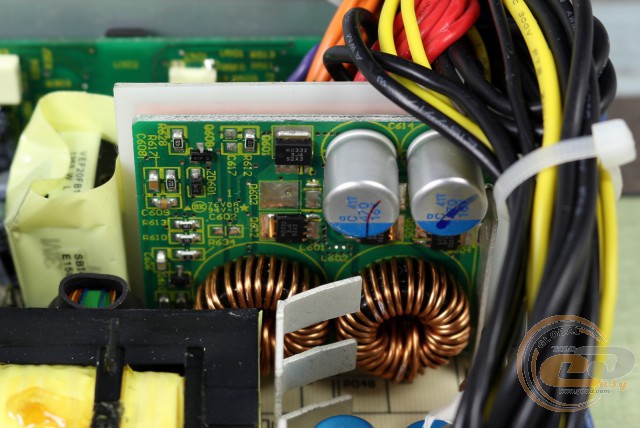

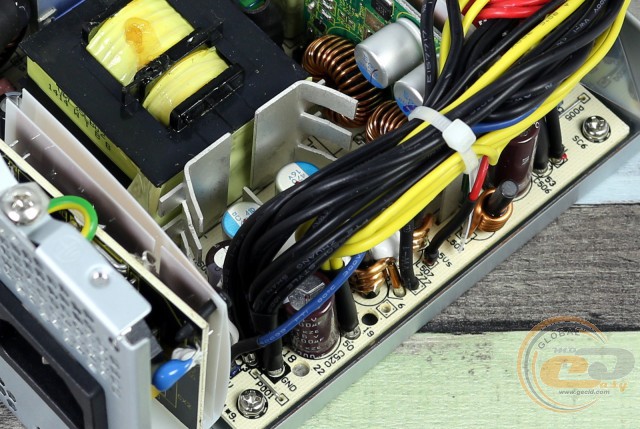

Напруга основної лінії +12В формується за допомогою синхронного випрямляча, транзистори якого традиційно для даної платформи знаходяться на звороті основної друкованої плати. Елементи ж DC-DC-перетворювачів напруг +3,3В і +5В розташовані на окремій друкованій платі. На її лицьову сторону винесені LC-фільтри даних каналів, а вся силова частина розташована зі зворотної сторони плати.

Seasonic SSP-350GT

Для фільтрації вихідних напруг використані твердотільні конденсатори й елементи з рідким електролітом, представлені рішеннями від відомого японського бренду Nippon Chemi-Con.


Социальные комментарии Cackle
