Огляд і тестування блока живлення Seasonic SSP-300SFG

Поява на ринку компактних версій потужних відеокарт (AMD Radeon R9 Nano, NVIDIA GeForce GTX 960 Mini та інших) суттєво розширила сферу застосування міні-ПК. Тепер це не тільки система для роботи з мультимедіа та офісними завданнями, але й повноцінна конфігурація, яка цілком може впоратися із відтворенням сучасних ігор. Щоправда, при цьому зросли вимоги до інших комплектуючих, зокрема, до блоків живлення. І мова йде навіть не про збільшення споживаної потужності. Хороша стабільність вихідних напруг, високий рівень ККД, тиха робота системи охолодження – усі ці фактори також вийшли на передній план. Однак враховуючи, що виробники джерел живлення приділяють мало уваги компактним рішенням, то в даному сегменті утворився певний дефіцит дійсно висококласних пристроїв. Але, як говориться, «святе місце порожнім не буває». Компанія Sea Sonic Electronics тут же відреагувала на дану ситуацію, випустивши одразу кілька типів компактних блоків живлення, відповідних до стандарту 80 PLUS Gold. Рішення форматів TFX (Seasonic SS-350TGM) і Flex ATX (Seasonic SSP-300SUG) ми вже розглядали в попередніх оглядах, тому зараз більш пильно глянемо на SFX-модель, а саме на Seasonic SSP-300SFG потужністю 300 Вт.

Seasonic SSP-300SFG

Специфікація:

Модель

Seasonic SSP-300SFG

Тип

SFX

Номінальна потужність, Вт

300

Потужність по каналу 12В, Вт

300

Потужність ліній +3,3В і +5В, Вт

70

Кількість ліній +12В

1

Виходи, А

+3,3В

10

+5В

14

+12В

25

-12В

0,3

+5Vsb (чергова лінія живлення)

2

Вхідна напруга живлення, В

100 − 240

Частота, Гц

50 – 60

Вхідний струм, А

2,5 – 5

ККД, %

88 – 92

Сертифіковано 80 PLUS

Gold

Коефіцієнт потужності (PF), %

99

Метод компенсації коефіцієнта потужності

Активний

Конфігурація системи вихідних кабелів

Провідники виведені прямо із блока живлення

Кількість роз’ємів PCIe

Немає

Система охолодження

Активного типу на основі 80-мм вентилятора

Захисти

OVP, OPP, SCP

Розміри, мм

100 х 125 х 64

Сайт виробника

Sea Sonic Electronics

Сторінка продукту

Seasonic SSP-300SUG

Зовнішній вигляд

Seasonic SSP-300SFG Seasonic SSP-300SFG

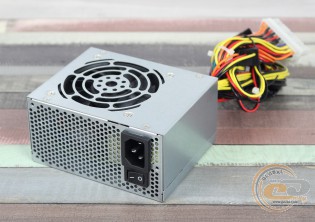

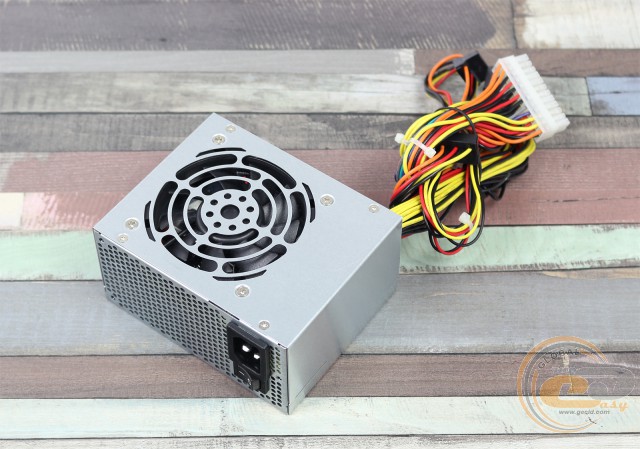

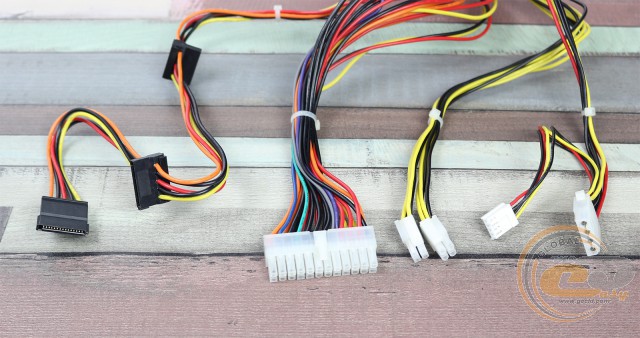

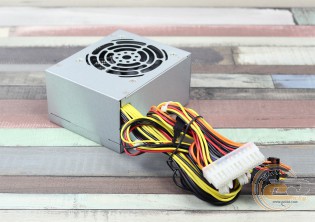

Блок живлення Seasonic SSP-300SFG постачається у вигляді OEM-версії, тобто без коробки й додаткових аксесуарів. Дана модель відповідає формату SFX і відрізняється дуже компактними розмірами, що разом із відносно великою потужністю робить її хорошою основою для побудови міні-ПК. Розташування вентиляційних отворів повністю відповідає ATX-варіанту. Усі кабелі виведені прямо з корпусу блока живлення. Їхня довжина, а також конфігурація роз’ємів подана нижче в таблиці:

Типи роз’ємів

Кількість

Довжина проводів до роз’єму (роз’ємів), см

24-контактний роз’єм живлення ATX

1

35

4+4-контактний роз’єм живлення ATX12V

1

35

один роз’єм PATA і один FDD

1

35-45

три роз’єми SATA

1

30-45-60

Seasonic SSP-300SFG

У принципі, доступної кількості конекторів вистачить для підключення комплектуючих, які входять до складу міні-ПК. Але враховуючи немаленьку потужність пристрою, можна було б ще додати роз’єм PCIe. Тим більше що при наявності всього лише одного конектора PATA використання перехідника PATA-PCIe не завжди виявиться можливим.

Внутрішнє обладнання

Seasonic SSP-300SFG Seasonic SSP-300SFG

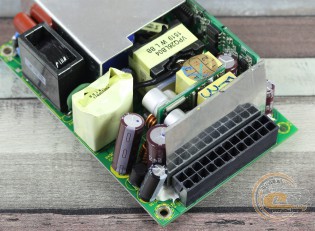

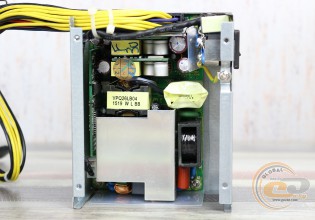

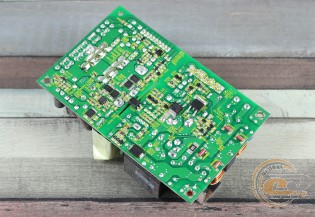

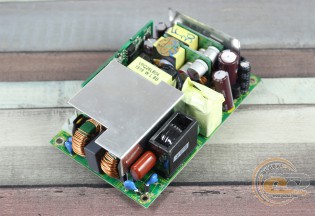

В основі Seasonic SSP-300SFG лежить та ж платформа, що й у розглянутому недавно блоці живлення формату Flex ATX Seasonic SSP-300SUG. Зміни мінімальні, і в більшості вузлів використовуються ті ж компоненти (навіть модульний роз’єм нікуди не зник із друкованої плати).

Seasonic SSP-300SFG Seasonic SSP-300SFG

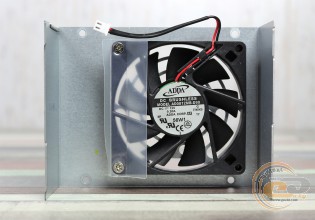

Система охолодження складається з Г-подібного радіатора та двох маленьких пластин у низьковольтній частині, які обдуваються 80-мм вентилятором ADDA AD0812MB-D90. Останній оснований на кульковому підшипнику і має потужність 2,4 Вт. Також у процесі відведення тепла активну участь бере корпус блока живлення, який через спеціальні термопрокладки контактує із силовими елементами, розташованими на тильній стороні друкованої плати.

Seasonic SSP-300SFG Seasonic SSP-300SFG

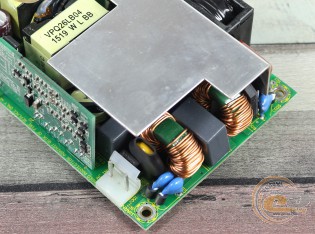

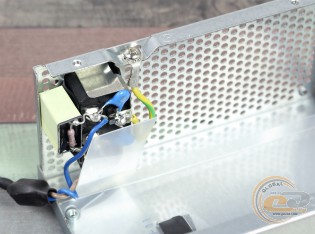

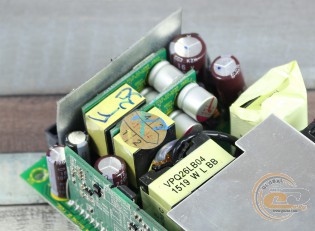

На вході пристрою встановлений двокаскадний фільтр електромагнітних перешкод (два X-конденсатори, чотири Y-конденсатори та два двообмоткові дроселі). Також знайшлося місце і для варистора, який захищає блок живлення від короткочасних сплесків мережевої напруги. Випрямлення вхідного електричного струму здійснюється за допомогою однієї діодної збірки, яка закріплена на центральному радіаторі. Поруч із нею можна виявити силову частину активного модуля корекції коефіцієнта потужності (APFC) і накопичувальний конденсатор виробництва японської компанії Hitachi.

Seasonic SSP-300SFG Seasonic SSP-300SFG

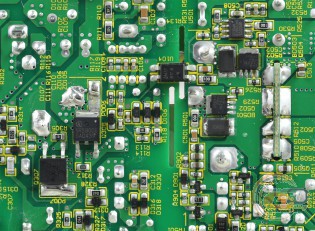

Головний перетворювач побудований за високоефективною резонансною схемою із двома ключами Infineon 5R280CE. Вторинне коло являє собою не менш ефективний синхронний випрямляч (спочатку формується потужний канал +12В, з якого вже «нарізаються» інші лінії). Випрямлення напруги +12В здійснюється за допомогою пари діодів 1045UL і двох транзисторів PSMN2R6-40YS, а от силова частина DC/DC-перетворювачів залишилася схованою від наших очей. За коректну роботу блока живлення відповідає зв'язування ШІМ-контролерів NCP1910 + MP6922A.

Seasonic SSP-300SFG Seasonic SSP-300SFG

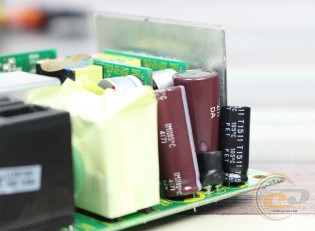

Стабілізація напруг у блоці живлення Seasonic SSP-300SFG носить роздільний характер. Для фільтрації пульсацій використовуються конденсатори також винятково японського походження (від Nippon Chemi-Con і Rubycon) і з високотемпературних серій (до 105°С), що є запорукою хорошої якості та тривалого терміну служби.

Згідно зі специфікацією, у тестованому пристрої передбачений наступний перелік захистів:

  • від підвищеної вихідної напруги (OVP);
  • від короткого замикання (SCP);
  • від перевантаження за потужністю (OPP).

Сам же вузол функціонує під керуванням контролера HY510N.

Тестування

Крос-навантажувальні характеристики

Згідно з нормами стандарту ATX12V, допустимий діапазон відхилень напруг для всіх ліній живлення становить ±5% від їхнього номіналу.

Seasonic SSP-300SFG

Seasonic SSP-300SFG

Seasonic SSP-300SFG

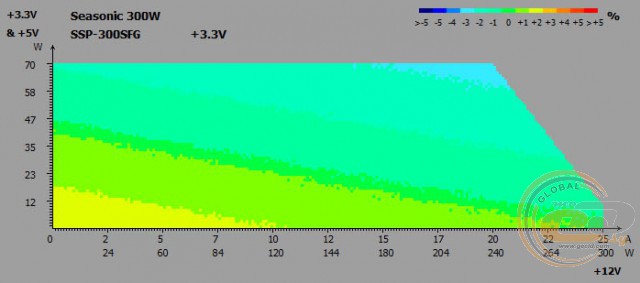

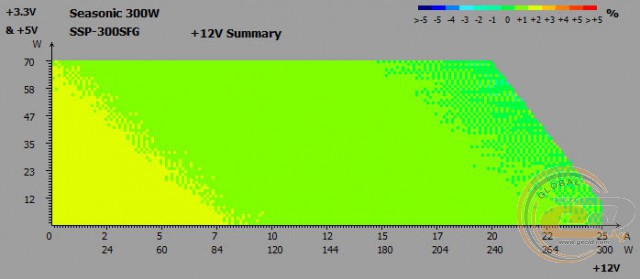

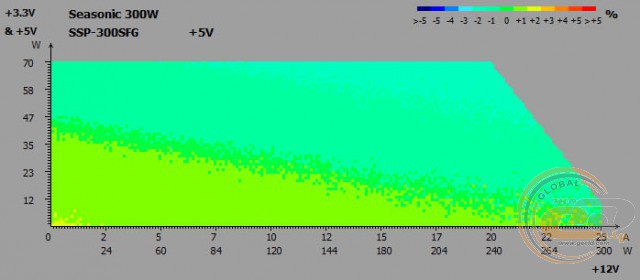

Під час крос-навантажувальних тестів на основних лініях живлення були зафіксовані наступні відхилення напруг:

  • лінія +3,3В: від -3% до +2%;
  • лінія +5В: від -2% до +1%;
  • лінія +12В: від 0% до +2%.

Блок роздільної стабілізації живлення продемонстрував дуже хороші результати. На всіх лініях напруга живлення коливалася в суттєво більш вузьких межах, аніж того вимагає стандарт ATX12V, а на каналі +12В навіть жодного разу не просіла нижче свого номіналу.
