Огляд і тестування блока живлення Seasonic SSE-4501PF-12

Розглянутий раніше промисловий блок живлення Seasonic SSE-2001HE-12 безумовно хороший. Однак у деяких випадках його потужності в 200 Вт може виявитися недостатньо (наприклад, для живлення великих екранів з кількох відеопанелей, автоматики дверей та інших пристроїв подібного роду). Для цих цілей компанія Sea Sonic Electronics розробила більш продуктивні моделі із серії Seasonic SSE-4501PF-xx. Вони також належать до класу вбудовуваних рішень і відрізняються невеликими габаритами, але розраховані вже на навантаження, що досягають 450 Вт. Дві останні цифри наприкінці назви вказують на номінал постійної напруги, яку видає блок живлення. Для тестування ми вибрали модель із 12-вольтовою лінією на виході – Seasonic SSE-4501PF-12.

Seasonic SSE-4501PF-12

Специфікація:

Модель

Seasonic SSE-4501PF-12

Тип

Промисловий вбудовуваний блок живлення

Номінальна потужність, Вт

450

Вхідна напруга живлення, В

90 − 264

Частота, Гц

47 − 63

Вхідний струм, А

3 – 6

Вихідна напруга живлення, В

+12

Максимальне навантаження на виході, А

37,5

Межі регулювання вихідної напруги живлення, В

+10,8…+13,2

ККД, %

86

Метод компенсації коефіцієнта потужності

Активний

Тип охолодження

Активне (60-мм вентилятор)

Температура повітря при експлуатації, °С

-30…+70

Захисти

OVP, OPP, SCP

Розміри, мм

215 х 50 х 115

Сайт виробника

Seasonic

Сторінка продукту

Seasonic SSE-4501PF-12

Зовнішній вигляд

Seasonic SSE-4501PF-12

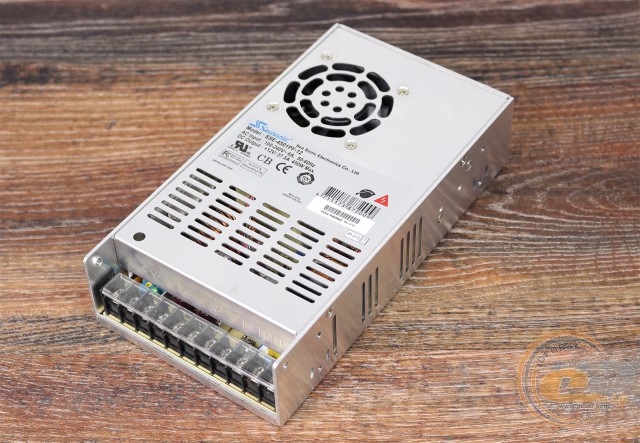

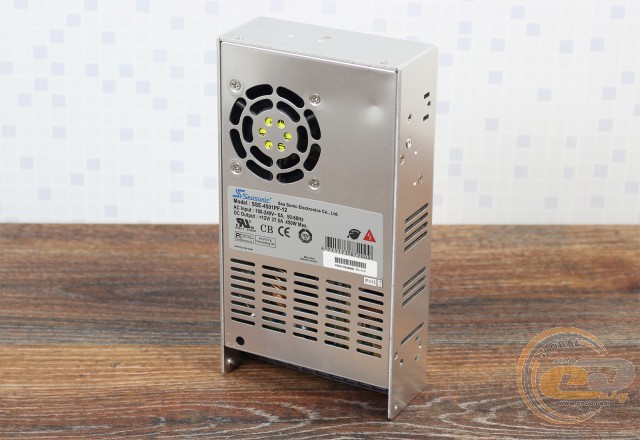

Як і всі промислові вбудовувані блоки живлення, модель Seasonic SSE-4501PF-12 має досить компактні розміри (215 х 50 х 115 мм). І це при тому, що її потужність становить цілих 450 Вт. При такому поєднанні характеристик інженерам у першу чергу потрібно було задуматися про реалізацію ефективної системи охолодження. В результаті на кришці з'явився невеликий вентилятор (менш продуктивні рішення обходяться без нього), а сам корпус перетворився у великий алюмінієвий радіатор. До слова, на матеріалах не заощаджували – товщина стінок становить 2 мм.

Seasonic SSE-4501PF-12

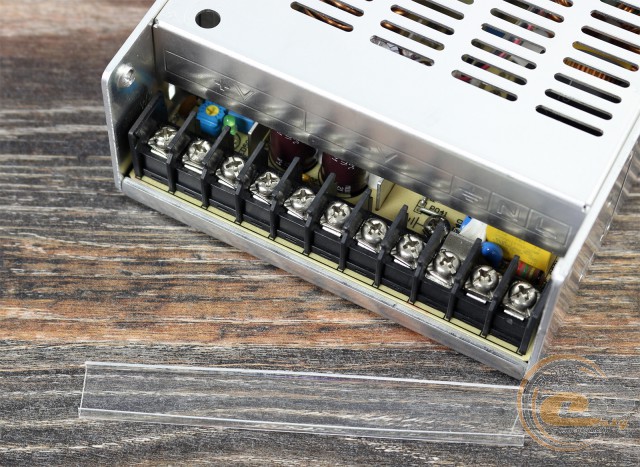

Роз’єм живлення представлений одинадцятьма клемами з фіксуючими болтами, які для більшої безпеки закриті зверху пластиковою прозорою кришкою. Дві крайні праві клеми призначені для приєднання вхідного живлення змінного типу, далі слідує заземлення та вісім виходів для подачі постійної напруги (чотири -12 В і чотири +12 В).

Seasonic SSE-4501PF-12

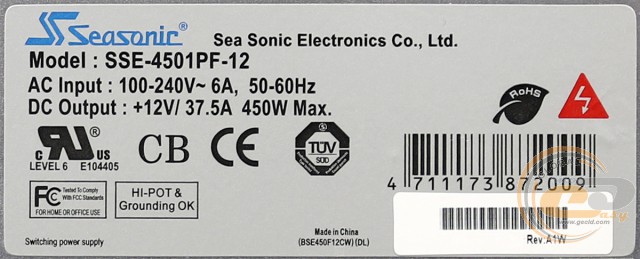

На відміну від комп'ютерних блоків живлення, у промислових рішеннях на виході формується тільки одна лінія живлення, з якої, як правило, можна зняти 100% від номінальної потужності пристрою. У випадку з Seasonic SSE-4501PF-12 – це 37,5 А. Також відзначимо, що дана модель може працювати в досить широкому діапазоні вхідних напруг (100 – 240 В), що пригодиться у випадку використання її в умовах нестабільної електромережі.

Внутрішнє обладнання

Seasonic SSE-4501PF-12

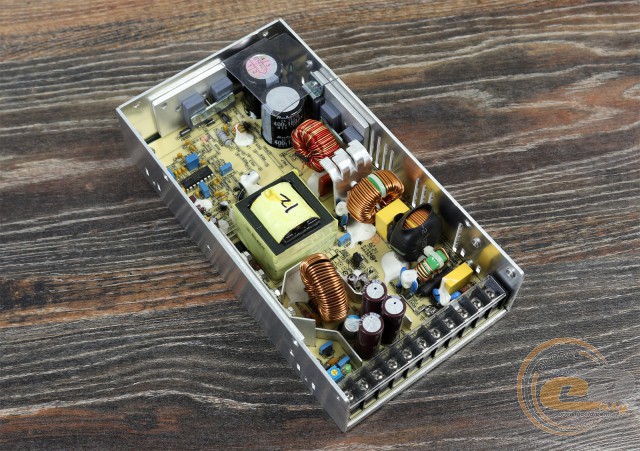

Компанія Sea Sonic Electronics сама розробляє схемотехніку для своїх блоків живлення, що є великою перевагою в порівнянні з моделями, у яких використовуються платформи від сторонніх OEM-розробників. Що стосується безпосередньо тестованого блока живлення, то у першу чергу в очі кидається продумане компонування внутрішнього простору. Усі силові компоненти з високим нагріванням розташовані на великій відстані один від одного і через товсті алюмінієві пластини контактують з корпусом – ідеальний варіант для організації максимально ефективної системи охолодження.

Seasonic SSE-4501PF-12

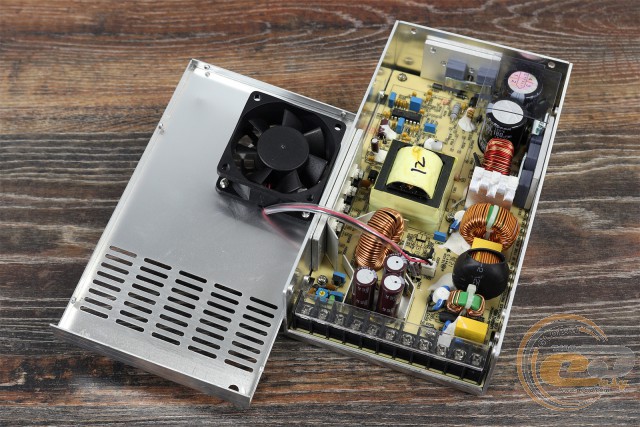

У якості активної її частини виступає 60-мм вентилятор ADDA AD0612XB-A71GL (0,38 А; 4,56 Вт), оснований на кульковому підшипнику. Як-не-як, надійність для промислових рішень стоїть на першому місці.

Seasonic SSE-4501PF-12

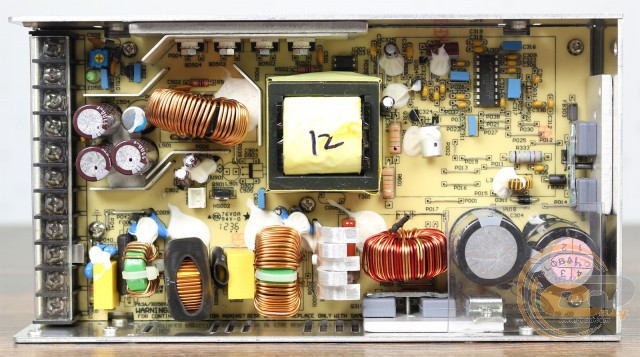

На інших вузлах виробник також не заощаджував. Зокрема, на вході присутній повноцінний фільтр електромагнітних перешкод (варистор, три дроселі, пара X- і три пари Y-конденсаторів); до складу високовольтного кола включений активний модуль корекції коефіцієнта потужності (APFC); накопичувальні конденсатори (400 В х 180 мкФ) виготовлені японською компанією Rubycon і належать до високотемпературної серії (до 105°С). Головний перетворювач побудований за традиційною прямоходовою схемою із двома ключами. Його контролером виступає мікросхема Champion CM6802. Вона ж відповідає і за коректну роботу модуля APFC.

Seasonic SSE-4501PF-12

Seasonic SSE-4501PF-12

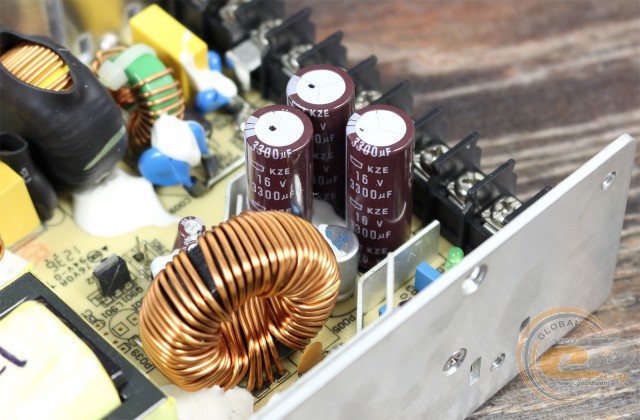

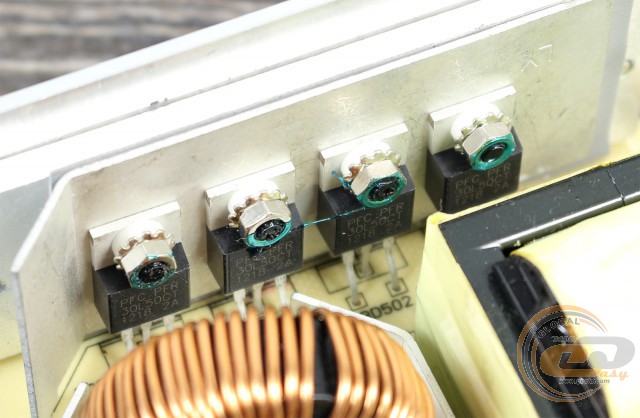

Для випрямлення вихідної напруги +12В використовуються чотири 30-амперні діодні збірки PFC PFR 30L50CT. Згладжування пульсацій здійснюється за допомогою японських конденсаторів від іменитої компанії Nippon Chemi-Con. Природно, усі вони розраховані на підвищені робочі температури (до 105°С) і відрізняються чудовою якістю, а також тривалим терміном служби.

Seasonic SSE-4501PF-12

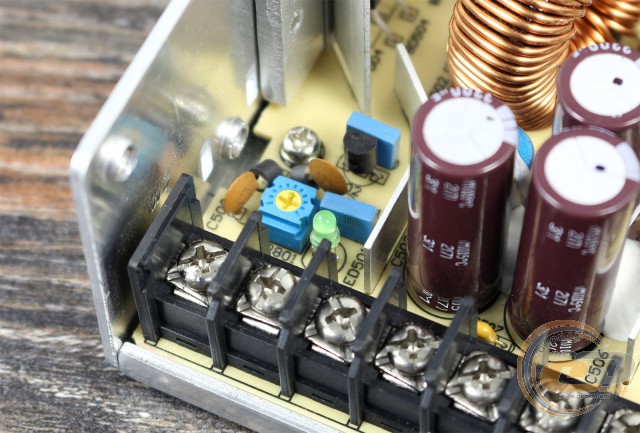

Біля клем ми також виявили потенціометр, за допомогою якого можна плавно регулювати вихідну напругу в межах від +10,8 до +13,2 В. Система захистів тестованої моделі представлена трьома типами: від короткого замикання (SCP), від підвищеної напруги на виході (OVP) і від перевантаження (OPP).
