Огляд і тестування блока живлення Seasonic SSE-2001HE-12

15-09-2015

Більшість комплектуючих, які ми оглядаємо на нашому ресурсі, є рішеннями для персональних комп'ютерів. Однак це лише мала часка величезного ринку IT-індустрії. Адже цифрова техніка в наш час використовується не тільки для розваг, навчання або роботи, але й у промислових цілях. Природно, у звичайних користувачів пристрої подібного роду викликають не такий великий інтерес, як ті ж відеокарти, процесори або материнські плати. Проте це не привід обходити даний напрямок боком. Тому крім стандартних комплектуючих, ми час від часу намагаємося знайомити вас і з професійним обладнанням, до якого можна віднести мережеві комутатори, ДБЖ для стійкових серверів, мережеві фільтри, зовнішні сховища файлів і багато чого іншого.

Seasonic SSE-2001HE-12

У даному ж огляді ми хочемо звернути ваш погляд на промислові блоки живлення, а точніше, на модель Seasonic SSE-2001HE-12 потужністю 200 Вт із 12-вольтовою лінією на виході. Уточнення про вихідну напругу живлення зроблене не даремно, оскільки в професійному обладнанні немає жорсткої прив'язки до номіналу напруги, як у персональному комп'ютері (+3,3 В, +5 В і +12 В). Наприклад, одні пристрої живляться по 5-вольтній лінії, а для інших уже потрібно +24 В або навіть +48 В. Відповідно, і асортимент продукції в цій області нітрохи не менший, аніж на ринку блоків живлення для ПК. Одна тільки компанія Sea Sonic Electronics пропонує понад 70 моделей промислових рішень. Тому залежно від спеціалізації такі блоки живлення розділяють на кілька класів. Зокрема, герой даного огляду, Seasonic SSE-2001HE-12, належить до класу вбудовуваних (embedded) пристроїв, а його основним призначенням є забезпечення живленням мережевих комутаторів, зовнішніх і внутрішніх файлових сховищ, NAS-серверів, POS-систем (комплекси з набором функцій касового апарата) і банкоматів.

Специфікація:

Модель

Seasonic SSE-2001HE-12

Тип

Промисловий вбудовуваний блок живлення

Номінальна потужність, Вт

200,4

Вхідна напруга живлення, В

90 − 264

Частота, Гц

47 − 63

Вхідний струм, А

1,5 – 3

Вихідна напруга живлення, В

+12

Максимальне навантаження на виході, А

16,7

Межі регулювання вихідної напруги живлення, В

+10,8…+13,2

ККД, %

> 91

Метод компенсації коефіцієнта потужності

Активний

Тип охолодження

Пасивний

Температура повітря при експлуатації, °С

-30…+70

Захисти

OVP, UVP, SCP

Розміри, мм

159 х 39 х 98

Сайт виробника

Seasonic

Сторінка продукту

Seasonic SSE-2001HE-12

Зовнішній вигляд

Seasonic SSE-2001HE-12 Seasonic SSE-2001HE-12

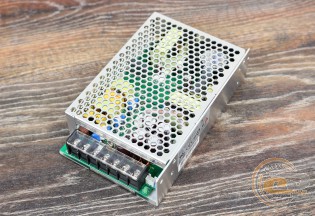

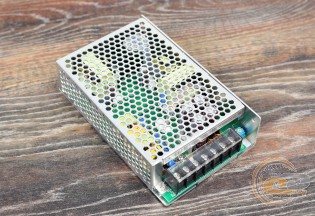

Як і більшість промислових блоків живлення, модель Seasonic SSE-2001HE-12 постачається в OEM-варіанті. Тому відразу перейдемо до опису її конструкції. Дане джерело живлення є вбудовуваним рішенням, відповідно, воно має досить компактні розміри – 159 х 39 х 98 мм. Його корпус складається із двох частин: сталевої основи й алюмінієвої кришки.

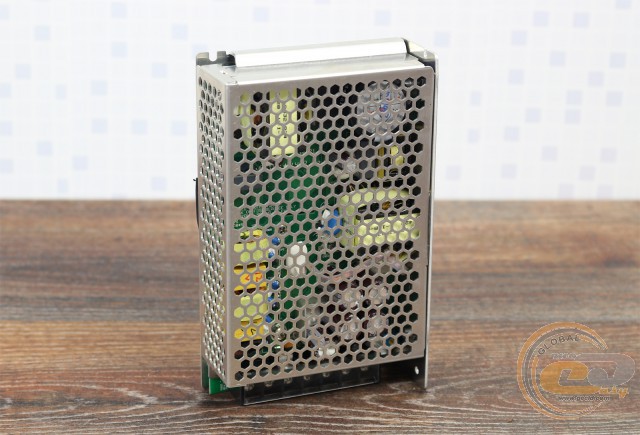

Оскільки тут використаний пасивний спосіб охолодження, то виробник подбав про хорошу циркуляцію повітря усередині пристрою, про що свідчить достаток перфорації на стінках корпусу.

Seasonic SSE-2001HE-12

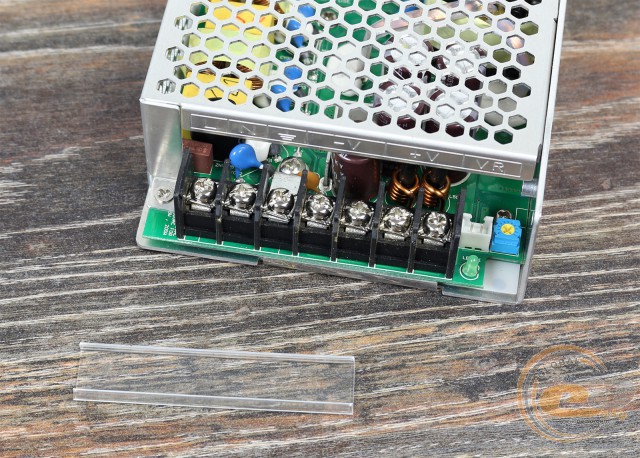

Роз’єм живлення представлений сімома клемами з фіксуючими болтами, які для більшої безпеки закриті зверху пластиковою прозорою кришкою. Дві крайні ліві клеми призначені для приєднання вхідного живлення змінного типу, далі слідує заземлення та чотири виходи для подачі постійної напруги (два -12 В і два +12 В).

Seasonic SSE-2001HE-12

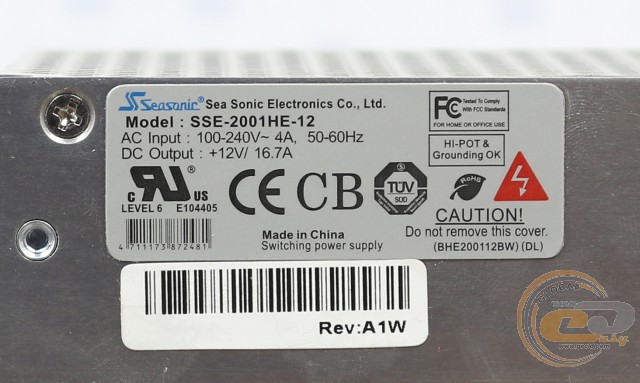

При цьому навантаження на лінію +12В може досягати 16,7 А, що в переведенні на показники потужності становить 200,4 Вт. На наш погляд, такого значення повинно бути цілком достатньо для тих цілей, для яких призначений даний блок живлення. Також відзначимо, що Seasonic SSE-2001HE-12 може працювати в досить широкому діапазоні вхідних напруг (100 – 240 В), що пригодиться у випадку використання його в умовах нестабільної електромережі.

Внутрішнє обладнання

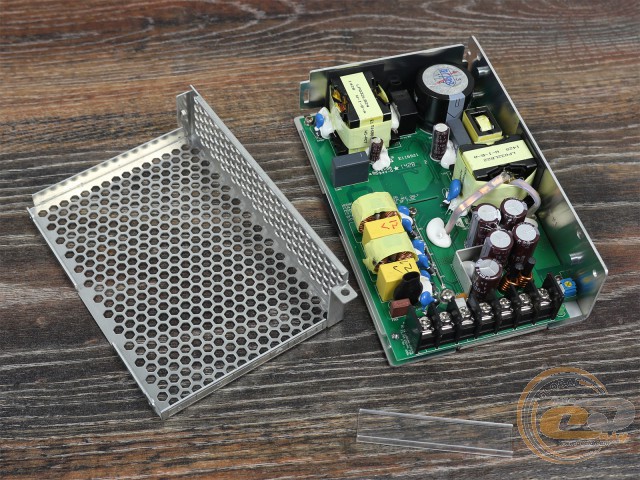

Seasonic SSE-2001HE-12 Seasonic SSE-2001HE-12

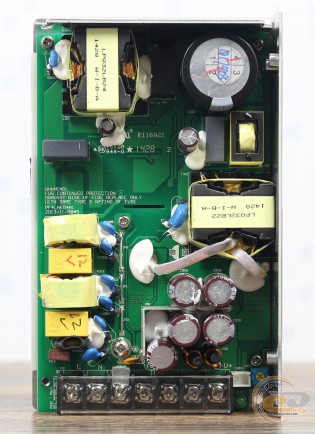

Розробником схемотехніки даного пристрою виступає компанія Sea Sonic Electronics, продукція якої є еталонною в області комп'ютерних блоків живлення. Тому немає ніякого сумніву, що й промислові рішення, які випускаються під цим брендом, повинні відповідати найвищим стандартам якості та ефективності. Саме цей момент ми й пропонуємо дослідити більш детально в даному розділі.

Seasonic SSE-2001HE-12 Seasonic SSE-2001HE-12

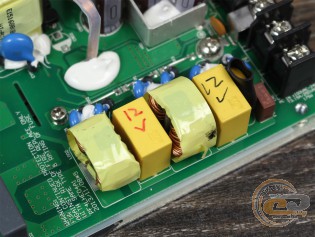

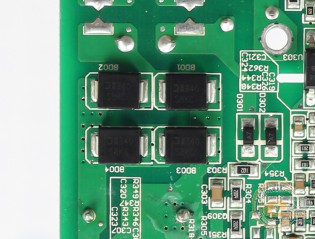

Високовольтна частина моделі Seasonic SSE-2001HE-12 дуже нагадує те, що ми звикли бачити у звичайних джерелах живлення для ПК. Зокрема, на вході встановлений запобіжник, фільтр електромагнітних перешкод (варистор, два дроселі, пара X- і три пари Y-конденсаторів) та випрямний міст. Елементи останнього представлені чотирма 8-амперними діодами S8KC для поверхневого монтажу й винесені на тильну сторону друкованої плати.

Seasonic SSE-2001HE-12 Seasonic SSE-2001HE-12

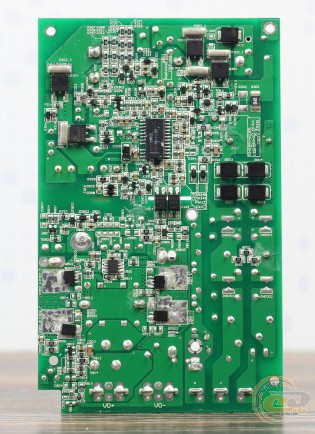

Усередині блока живлення знайшлося місце і для модуля корекції коефіцієнта потужності активного типу (APFC). Його силовою частиною виступають два високоефективні транзистори Infineon 5R280CE і діод Шотткі, маркування якого розглянути не вдалося.

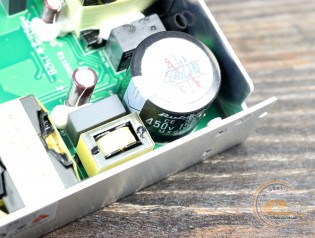

Накопичувальний конденсатор має ємність 150 мкФ і розрахований на температури до 105°С – відмінні показники для 200-ватного пристрою. Крім того, виробником даного елемента виступає відома японська компанія Rubycon, що також є запорукою його високої якості.

Seasonic SSE-2001HE-12 Seasonic SSE-2001HE-12

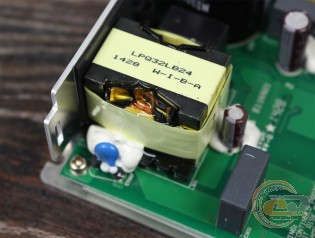

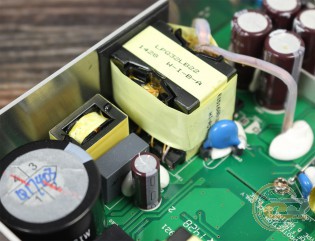

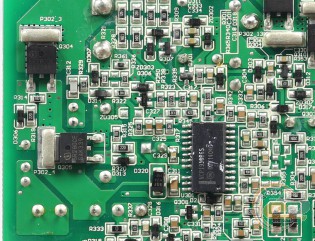

Головний перетворювач реалізований за сучасною резонансною схемою (LLC) із двома ключами Infineon 5R280CE. Якщо проводити паралелі з комп'ютерними джерелами живлення, то такий тип конвертера зазвичай зустрічається лише на «золотих» або «платинових» рішеннях. Тобто вже можна зробити деякі висновки про рівень тестованого пристрою. За коректну роботу головного перетворювача та модуля APFC відповідає комбо-контролер NCP1910.

Seasonic SSE-2001HE-12 Seasonic SSE-2001HE-12

Конфігурація низьковольтної частини в Seasonic SSE-2001HE-12 виглядає простіше, ніж у тих же ATX-рішень. Це пояснюється тим, що тут на виході формується лише один номінал напруги (+12 В), тоді як у комп'ютерних блоках живлення їх три (+3,3 В, +5 В і +12 В). Та й показники номінальної потужності в цьому випадку непорівнянні.

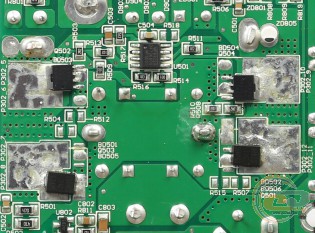

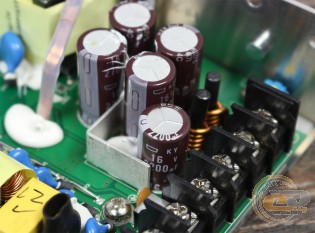

Проте це ніяк не позначилося на якості використовуваних компонентів. Зокрема, у вихідному випрямлячі застосовані високоефективні транзисторні (2 х 2R640) і діодні (2 x SBR10U45S) збірки, а у вузлі фільтрації пульсацій встановлені конденсатори (2700 мкФ х 16 В і 2200 мкФ х 16 В) від японської компанії Nippon Chemi-Con. Усі вони належать до високотемпературних серій (до 105°С) і характеризуються тривалим терміном служби.

Біля клем ми виявили реостат, за допомогою якого можна регулювати вихідну напругу. У специфікації зазначений діапазон +10,8…+13,2 В, хоча на практиці він виявився трохи ширшим – від +9,6 до +13,26 В.

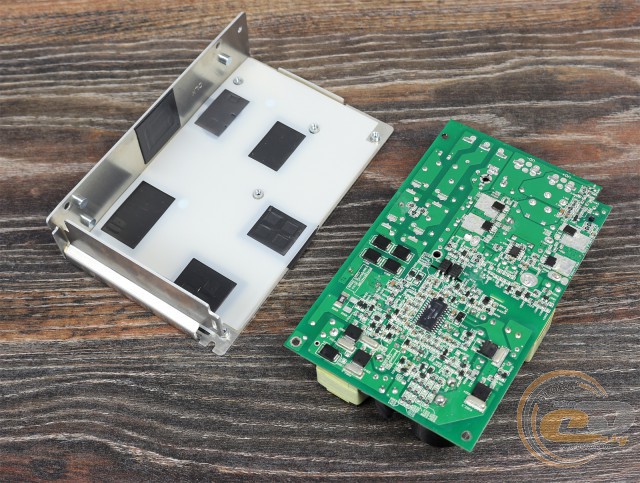

Seasonic SSE-2001HE-12

Усі силові компоненти на тильній стороні плати контактують із днищем корпусу через спеціальні термопрокладки, тим самим перетворюючи його в один великий розсіювач тепла. Якщо ви стежите за нашими оглядами блоків живлення, то напевно пригадуєте, що схоже технічне рішення компанія Sea Sonic Electronics використовувала й при виробництві пристроїв із серій Seasonic X і Seasonic Platinum.

У моделі Seasonic SSE-2001HE-12 система захистів представлена трьома типами: від короткого замикання (SCP), від підвищеної (OVP) і зниженої (UVP) напруги на виході. Забігаючи наперед, скажемо, що під час тестування була також виявлена наявність захисту від перевантаження (OPP).

Тестування

Стабільність вихідної напруги живлення в різних режимах роботи

Seasonic SSE-2001HE-12

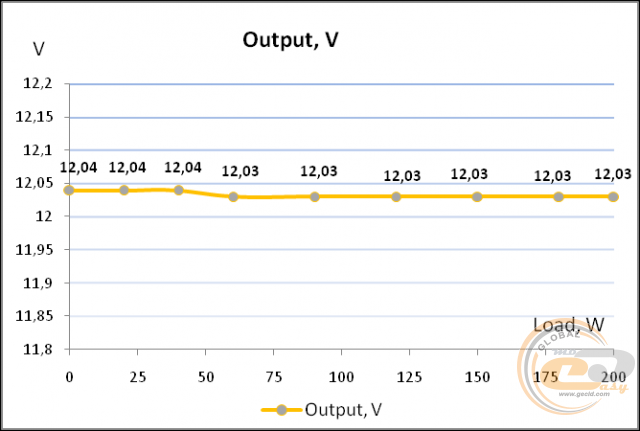

Незалежно від навантаження, напруга живлення на виході пристрою змінювалася в межах від +12,03 до +12,04 В, що в переведенні на відносні величини становить +0,25…+0,33%. На наш погляд, просто відмінний результат.

Також ми провели досвід з різними значеннями вхідної напруги. Поступово змінюючи її з 100 до 250 В, ми одержали аналогічну картину: +12,03…+12,04 В по 12-вольтовій лінії.

Вимірювання коефіцієнта PFC і рівня ККД

Seasonic SSE-2001HE-12

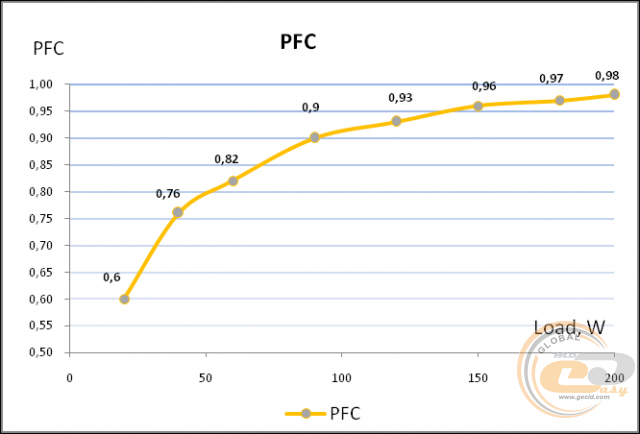

Модуль APFC без проблем справляється зі своїм завданням. Значення 0,9 було досягнуте при навантаженні 90 Вт, що навіть менше, аніж 50% від номінальної потужності пристрою. При максимальній споживаній потужності коефіцієнт PFC склав 0,98.

Seasonic SSE-2001HE-12

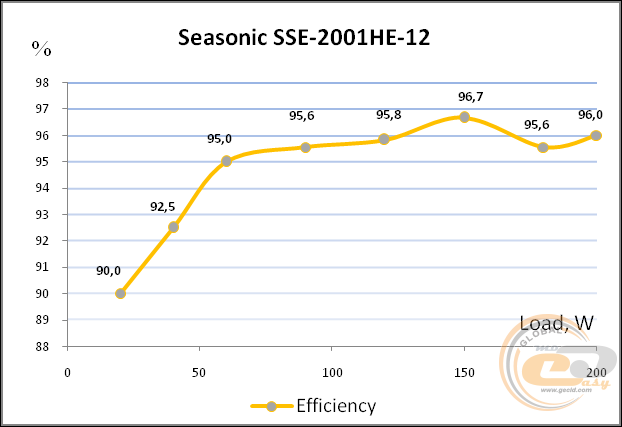

Однак найбільше вразили показники енергоефективності: 90% уже при 20 Вт навантаженні на виході та 95% при 60 Вт. Комп'ютерним блокам живлення таке й не снилося. Максимальний же рівень ККД під час експерименту і зовсім досягнув позначки 96,7%.

Система охолодження

Для оцінки ефективності системи охолодження моделі Seasonic SSE-2001HE-12 ми керувалися температурними показниками, які були зафіксовані після 30-хвилинної роботи блока живлення на номінальній потужності (200 Вт).

Seasonic SSE-2001HE-12

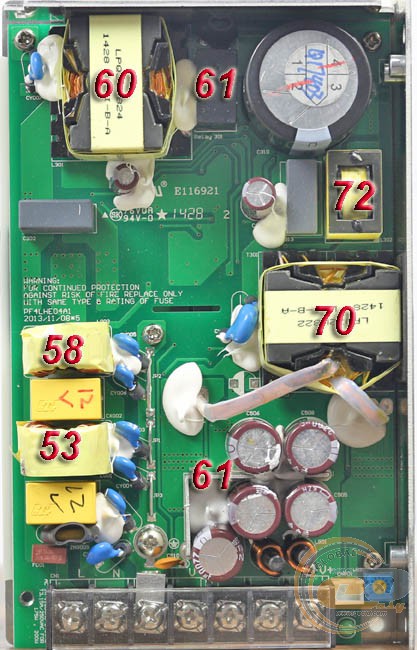

Як видно з діаграми, нагрівання всіх компонентів у нормі. Навіть ще залишається певний запас до критичних значень. Із цього напрошується висновок, що пасивна система охолодження відмінно справляється зі своїм завданням, роблячи це абсолютно безшумно.

Тест на перевантаження та вимірювання енергоспоживання в режимі простою

Незважаючи на те, що захист від перевантаження (OPP) не зазначається в таблиці специфікації на офіційному сайті, він тут присутній і спрацьовує на позначці 220 Вт. Тобто маємо +10% збільшення до номінальної потужності на короткочасний період. Ну що ж, непогано, як для промислового рішення.

Енергоспоживання в режимі простою (без навантаження) становить 2 Вт.

Висновки

Seasonic SSE-2001HE-12

Добре, що ми почали своє знайомство із промисловими блоками живлення саме з моделі Seasonic SSE-2001HE-12. Адже таким чином ми одержали еталон, з яким у майбутньому будемо зіставляти інші рішення подібного роду у випадку їх потрапляння в нашу тестову лабораторію. І це не просто красиві слова. Дана модель дійсно нас вразила, причому не тільки своїми можливостями, але й рівнем використовуваної схемотехніки та компонентів. За цією частиною її цілком можна порівняти з комп'ютерними блоками живлення із топових серій Seasonic X і Seasonic Platinum.

Результати тестування показали, що Seasonic SSE-2001HE-12 не тільки без проблем видає свої заявлені 200 Вт, але навіть може працювати з 10%-им перевантаженням. Причому ні про яке перегрівання або осідання напруги мова не йде. Більше того, навіть зниження вхідної напруги до 100 В не змогло вплинути на стан 12-вольтової лінії на виході – стабільні +12,03…+12,04 на всьому діапазоні 100 – 250 В. Окремо варто відзначити дуже високий рівень ККД: 90% уже при навантаженні в 20 Вт і 96% при максимальній споживаній потужності. Не дивно, що при таких показниках виробнику вдалося відмовитися від використання вентилятора і застосувати для охолодження компонентів повністю пасивний метод. Але ж це не тільки відсутність зайвого шуму, але також і відсутність зайвих рухомих деталей у вигляді вентилятора, що у свою чергу повинно позитивним чином позначитися на тривалості служби Seasonic SSE-2001HE-12 і на його надійності. Для промислових блоків живлення це чи не найважливіший фактор.

Переваги:

  • компактні розміри;
  • порівняно висока номінальна потужність (200 Вт), як для вбудовуваних рішень;
  • дуже високий ККД (90 – 96,7%), причому навіть при низьких навантаженнях;
  • наявність запасу за потужністю (до +10%);
  • передова схемотехніка і якісна елементна база;
  • відмінна стабілізація живлення на виході;
  • можливість роботи в широкому діапазоні мережевої напруги;
  • можливість ручного підлаштування вихідної напруги в межах +9,6…+13,26 В;
  • наявність основних типів захистів;
  • ефективна система охолодження;
  • відсутність якого-небудь шуму під час роботи.

Особливості:

  • промисловий блок живлення з 12-вольтовою лінією на виході.


Автор: Сергій Мещанчук
Переклад: Олесь Пахолок

Висловлюємо подяку компанії Sea Sonic Electronics за наданий для тестування блок живлення.
