Огляд і тестування блоку живлення Seasonic SS-600ET Active PFC

Цього разу ми протестуємо старшу модель OEM-серії компанії Sea Sonic Electronics – джерело живлення Seasonic SS-600ET. Раніше ми тестували блоки живлення цієї серії - Seasonic SS-350ET, Seasonic SS-400ET, а також Seasonic SS-500ET, і, взагалі, вони залишили гарне враження. Відзначимо, що вся серія «ET» відповідає високому стандарту енергоефективності 80 PLUS Bronze. Нагадаємо, що для стандарту 80 PLUS Bronze характерний досить високий ККД не нижче 82%, і не нижче 85% при 50% завантаженні.

Seasonic SS-600ET Active PFC

Блок живлення Seasonic SS-600ET належить до OEM серії, тому упаковки, шнура живлення та інших додаткових приналежностей він не має, а поширюється в основному партіями від 10 штук для системних інтеграторів. Корпус блоку живлення Seasonic SS-600ET виконаний з SECC стали звичних розмірів 150х140х86. Для охолодження елементів блоку живлення застосовується 120 мм вентилятор, який зверху прикритий повноцінною вентиляційною сіткою.

Специфікація блоку живлення Seasonic SS-600ET Active PFC:

Виробник

Sea Sonic Electronics Co.

Модель

SS-600ET Active PFC

Тип

ATX12V v2.3

Номінальна потужність, Вт

600

Потужність по каналу 12В, Вт

552

Ліній +12V

2, «віртуальні»

Виходи

+3.3V – 24A,
+5V – 24A,
+12V1 – 24A,
+12V2 – 24A,
-12V – 0.8A,
 +5VSB – 2,5A

PCI-E роз’ємів

2

SLI Ready

немає

CrossFire Certified

Немає

Модульний

Немає

КПД

>82%

Сертифіковано 80 PLUS

Bronze

Коефіцієнт потужності (PF)

99%

Метод компенсації коефіцієнта потужності

Активний

Вхідна напруга, В

100-240

Частота, Гц

50/60

Вхідний струм, А

9-4,5

Розмір вентилятора, мм

120 х 120 х 25

Рівень шуму, дБ

-

Регулятор швидкості обертання (S2FC)

 є

Електромагнітні безпека та сумісність (EMI/EMC)

CE, FCC, C-tick

Відповідність RoHS (низький зміст у припої свинцю і кадмію)

 є

Розміри (ШхДхВ), мм

150х140х86

Комплектація

немає

Гарантія

3 року

Сайт виробника

http://www.seasonic.com/

Seasonic SS-600ET Active PFC

Задня панель блоку живлення Seasonic SS-600ET має вентиляційну сітку з шестикутними отворами. Тут же знаходиться кнопка «подачі мережного живлення» на блок живлення. Біля роз’єму для шнура мережного живлення знаходиться напис щодо вхідної напруги для пристрою, яка може бути від 100 В до 240 В. Це дозволяє використовувати джерело живлення в країнах з різними стандартами живлення.

Seasonic SS-600ET Active PFC

Кількість роз’ємів у блока живлення Seasonic SS-600ET звична для моделей цієї потужності. Довжина проводів, також достатня.

Роз’єм і довжина проводів блоку живлення Seasonic SS-600ET:

Типи роз’ємів

Довжина проводів до роз’єму (роз’ємів), см

20+ 4-контактний роз’єм живлення

60

4-контактний роз’єм живлення

55

8-контактний роз’єм живлення

55

6-контактний роз’єм PCIE

60

6+ 2-контактний роз’єм PCIE

60

Три роз’єми для периферійних пристроїв

50-60-70

Три роз’єми для периферійних пристроїв і один для приводів FDD

40-50-60-70 (FDD)

 Три роз’єми для пристроїв SATA

45-55-65

Три роз’єми для пристроїв SATA

55-65-75

Все цены на Seasonic SS-600ET Active PFC

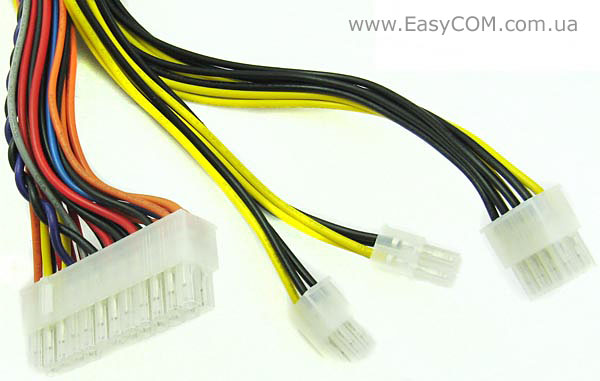

Як і має бути, у блока живлення Seasonic SS-600ET Active PFC F3 є роз’єм живлення для процесора в 4-контактному та 8-контактному виконанні.

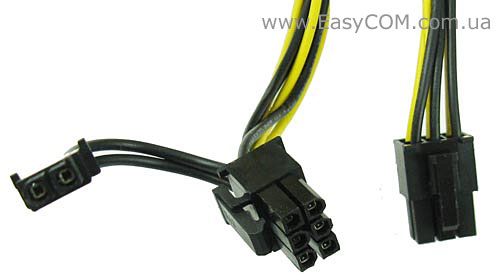

Роз’єми живлення PCIE для відеокарт мають 6-контактне і 6+ 2-контактне виконання і розташовуються на різних кабелях.

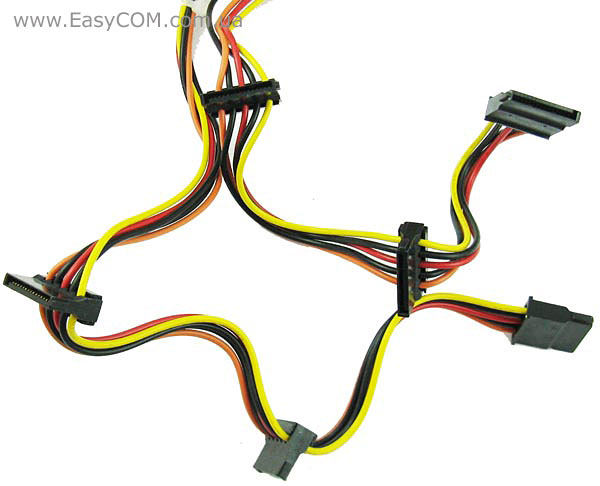

Радує, що блок живлення Seasonic SS-600ET Active PFC F3 має одразу шість роз’ємів SATA, тому що саме вони використовуються зараз на переважній більшості накопичувачів.

Seasonic SS-600ET Active PFC

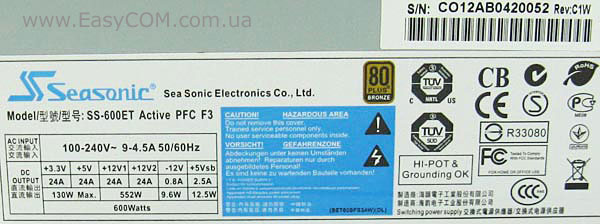

Етикетка на блоці живлення Seasonic SS-600ET Active PFC F3 має всю найбільш цікаву інформацію для користувача. Звідси можна довідатися, що 600 Вт блок живлення Seasonic SS-600ET Active PFC F3 має дві «віртуальні» лінії живлення +12В із загальною потужністю 552 Вт. Максимальна потужність лінії +3,3В і +5В становить 130 Вт. Таким чином, можна відзначити відмінний розподіл навантажень і гарну потужність основних ліній живлення.

На етикетці також підкреслена сертифікація організаціями CUL, TUV, FCC і відповідність стандартам по вмісту шкідливих речовин RoHS, а також сертифікацію 80 PLUS. Крім того, тут же можна помітити знаки Укрстандарту та Росстандарту, що передбачає схвалення продукту на нашій території.

Seasonic SS-600ET Active PFC

Розбирається блок живлення Seasonic SS-600ET Active PFC F3 просто. Для цього потрібно лише викрутити чотири гвинти.

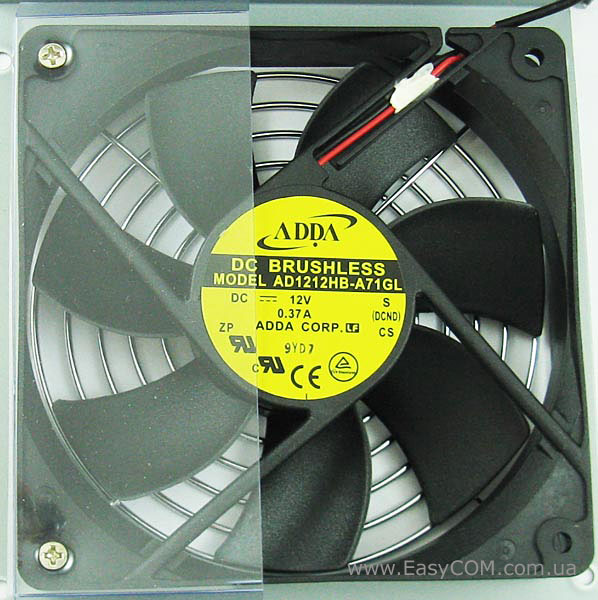

У якості активного елемента охолодження застосовується вже знайомий продуктивний 120 мм вентилятор ADDA AD1212HB-A71GL на шарикопідшипнику з крильчаткою, що має сім лопатів. Вентилятор має систему автоматичного керування швидкості обертання. Під час проведення тестування блок живлення Seasonic SS-600ET, як і інші моделі цієї компанії, працював дуже тихо.

Відзначимо, що вентилятор на блоці живлення Seasonic SS-550HT з близької до вентиляційної сітки сторони прикритий пластиковою заслінкою. Це дозволяє оптимально використовувати створюваний повітряний потік.

Специфікація вентилятора ADDA AD1212HB-A71GL:

 Модель

ADDA AD1212HB-A71GL

Розмір, мм

120 x 120 x 25

Швидкість обертання, об/хв

2200

Потужність, Вт

4,4

Повітряний потік, CFM

85,2

Рівень шуму, дБ

39,1

Вага, г

156

Seasonic SS-600ET Active PFC

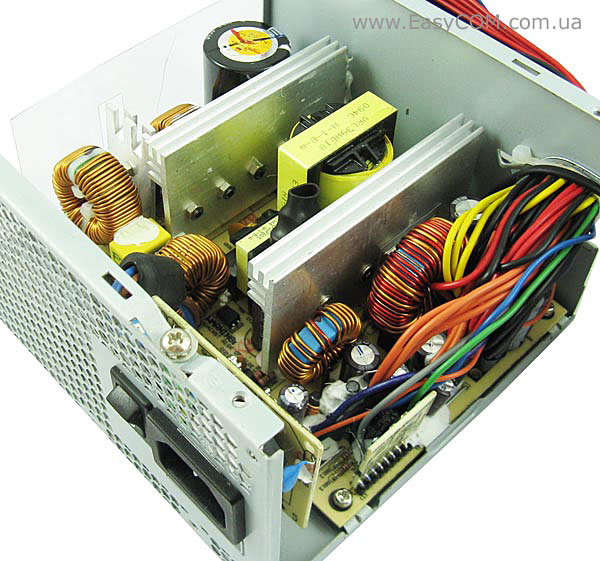

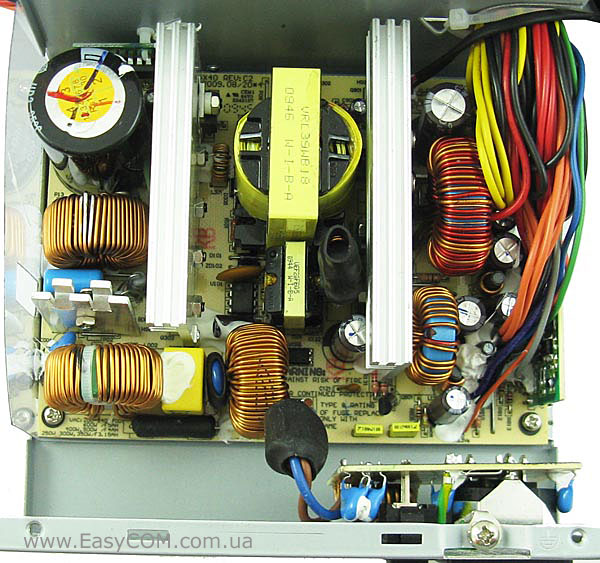

Схема блоку живлення Seasonic SS-600ET виконана на одношаровому PCB. Деякі більш висококласні рішення цієї ж потужності іноді виробляють на двошаровому PCB, але і в такому вигляді Seasonic SS-600ET не здається бюджетним рішенням. Візуально розміри дроселів і трансформатора цілком відповідають джерелу живлення потужністю 600 Вт. Також похвально в Seasonic SS-600ET наявність фільтра вхідної напруги, який встановлений на звороті роз’єму живлення.

Seasonic SS-600ET Active PFC

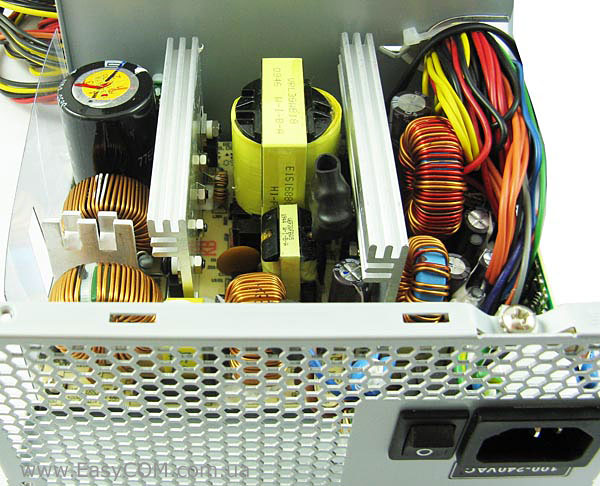

Система охолодження Seasonic SS-600ET складається з двох суцільнолитих алюмінієвих радіаторів. У верхній частині радіаторів є ребра для кращого розсіювання тепла.

Seasonic SS-600ET Active PFC

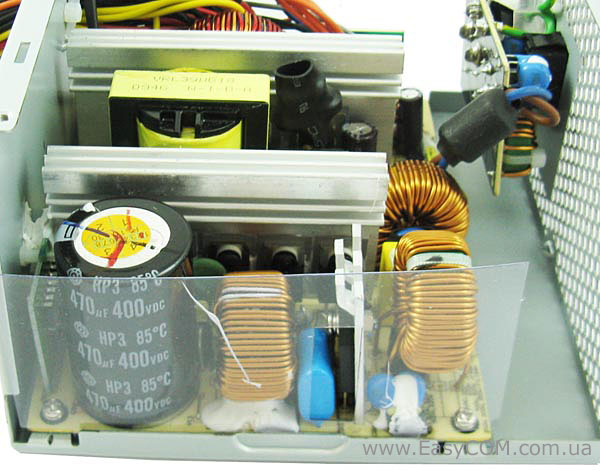

Ще один невеликий радіатор використовується для охолодження діодного складання GBU1006, встановленого в ланцюзі випрямляча. З цієї ж сторони блоку живлення розпаяний модуль активної компенсації коефіцієнта потужності, мікросхему якого можна побачити на окремій невеликій платі з лівої сторони. Завдяки цьому модулю PF блока живлення повинен збільшитися до 0,99.

У ланцюзі випрямляча блоку живлення встановлений великий електролітичний конденсатор 470 мФ 400 В виробництва Hitachi AIC. Величина ємності дійсно достатньо велика, особливо, якщо згадати, що в деяких джерелах живлення потужністю 600 Вт зустрічалися конденсатори набагато меншої ємності, всього 300 мкФ.

Також до позитивних якостей блоку живлення Seasonic SS-600ET можна віднести використання в ньому високотемпературних конденсаторів з робочою температурою до 105°С.

Відзначимо, що всі транзистори в блоці живлення Seasonic SS-600ET обережно посаджені на радіатор через термопрокладку, причому в місці контакту явно помітна наявність і термопасти. Взагалі, до якості складання цього джерела живлення претензій немає.
