Огляд блоку живлення Seasonic SS-550HT Active PFC

Нещодавно була представлена нова OEM-серія блоків живлення компанії Sea Sonic Electronics Co. в яку ввійшли дві моделі Seasonic SS-550HT та Seasonic SS-650HT.

Ця серія відповідає стандарту ATX12V v2.2 і більш високому серверному EPS12V v2.9. Примітним також є наявність у цих джерел живлення сертифікації 80 PLUS Bronze.

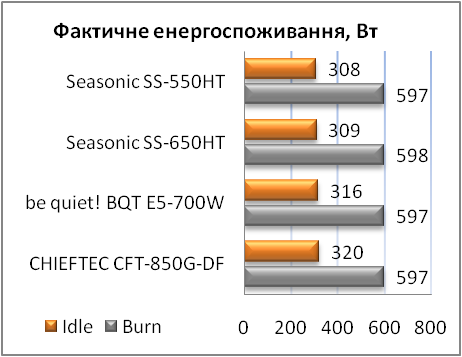

Останнім часом одним з найбільш пріоритетних напрямків поліпшення джерел живлення, саме є підвищення ефективності перетворення енергії. Більш високий ККД блоку живлення дозволяє не тільки заощадити енергоспоживання, але також зменшити нагрівання схеми, а значить зменшити рівень шуму системи охолодження.

Як відомо стандартами 80 PLUS визначається рівень ефективності та величина коефіцієнта потужності при різному завантаженні джерела живлення. На даний момент крім звичайної сертифікації 80 PLUS існують більш жорсткі стандарти енергоспоживання 80 PLUS Bronze, 80 PLUS Silver і 80 PLUS Gold.

Які саме значення ККД відповідають різним стандартам 80 PLUS можна побачити в таблиці:



Навантаження

80 PLUS

Bronze

Silver

Gold

ККД

20%

80%

82%

85%

87%

50%

80%

85%

88%

90%

100%

80%

82%

85%

87%

Коефіцієнт потужності



0,9 при 100% навантаженні

0,9 при 50% навантаженні

Повертаючись же до героя сьогоднішнього огляду, блоку живлення Seasonic SS-550HT, відзначимо, що деяким чином його тестування ми вже проводили раніше, розглядаючи Seasonic S12Energy+550, тому що по суті Seasonic SS-550HT є тим же самим блоком живлення, але в більш простому оснащенні. Нагадаємо, що OEM-рішення компанії Sea Sonic призначені, в першу чергу, для інтеграторів і поширюються в партіях від 10 штук. Таким чином, у роздріб блок живлення Seasonic SS-550HT буде важко зустріти, а ось у складі готових продуктивних ПК, які зібрані на території нашої країни, він повинен з'являтися все частіше.

Seasonic SS-550HT Active PFC

Блок живлення Seasonic SS-550HT належить до OEM-серії, тому упаковки, шнура живлення та інших додаткових принадностей він не має.

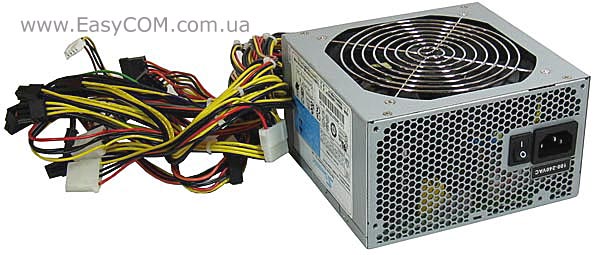

Задня панель блоку живлення Seasonic SS-550HT має вентиляційну сітку з шестикутними отворами. Такий вигляд вентиляційної сітки створює повітряному потоку найменший опір. Також на задній панелі знаходиться кнопка «подачі мережного живлення» на блок живлення. Біля роз’єму для шнура мережного живлення знаходиться напис, який говорить про те, що вхідна напруга для пристрою може бути від 100 В до 240 В, що дозволяє використати джерело живлення в країнах з різними стандартами живлення. Взагалі, виконання задньої панелі блоку живлення Seasonic SS-550HT практично нічим не відрізняється від інших моделей цієї компанії.

Специфікація блоку живлення Seasonic SS-550HT Active PFC:

Виробник

Sea Sonic Electronics Co.

Модель

SS-550HT Active PFC

Тип

ATX12V v2.2 & EPS12V v2.9

Номінальна потужність, Вт

550

Потужність по каналу 12В, Вт

492

Ліній +12V

4, «віртуальні»

Виходи

+3.3V - 24A,
+5V - 30A,
+12V1 - 18A,
+12V2 - 18A,
+12V3 - 18A,
+12V4 - 18A,
-12V - 0.8A,
 +5VSB - 3A

PCI-E роз’єм

2

SLI Ready

Немає

CrossFire Certified

Немає

Модульний

Немає

ККД

>82%

Сертифікований 80 PLUS

Так (Bronze)

Коефіцієнт потужності (PF)

99%

Метод компенсації коефіцієнта потужності

Активний

Вхідна напруга, В

100-240

Частота, Гц

47/63

Вхідний струм, А

6

Розмір вентилятора, мм

120 х 120 х 25

Рівень шуму, дБ

-

Регулятор швидкості обертання (S2FC)

Є

Електромагнітні безпека та сумісність (EMI/EMC)

CE, FCC, C-tick

Відповідність RoHS (низький вміст у припої свинцю та кадмію)

Є

Розміри (ШхДхВ), мм

150х140х86

Комплектація

немає

Ресурс, при повному завантаженні @25° C навколишнього середовища, крім вентилятора

>100 000 годин

Гарантія

3 роки

Сайт виробника

http://www.seasonic.com/

Seasonic SS-550HT Active PFC

Корпус блоку живлення Seasonic SS-550HT виконаний з SECC-сталі та має звичні розміри 150х140х86. Для охолодження елементів блоку живлення застосовується 120 мм вентилятор, який зверху прикритий повноцінною вентиляційною сіткою. До того ж, на бічних панелях корпусу можна помітити не стандартні для рішень Seasonic додаткові вентиляційні прорізи, які дозволять повітряному потоку більш рівномірно охолоджувати блок живлення.

Seasonic SS-550HT Active PFC

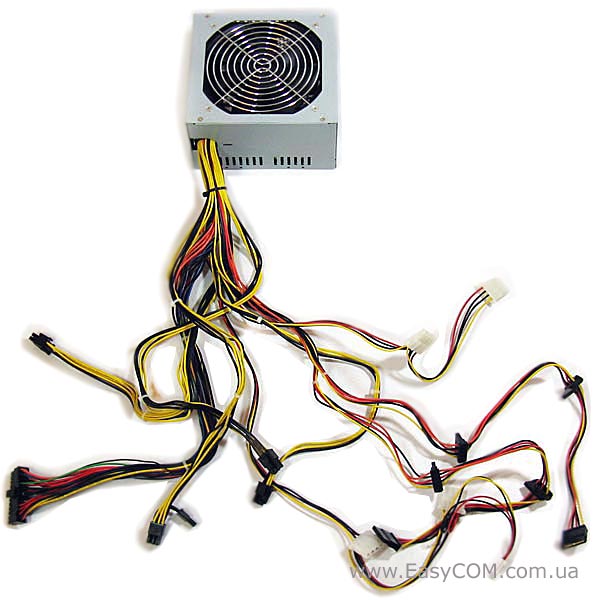

Кількість проводів і роз’ємів у блоку живлення Seasonic SS-550HT відповідає моделі такої потужності. Довжина проводів, також достатня для складання різних систем. При цьому радує наявність одразу шести роз’ємів SATA.

Роз’єми та довжина проводів блоку живлення Seasonic SS-550HT:

Типи роз’ємів

Довжина проводів до роз’єму (роз’ємів), см

24-контактний роз’єм живлення

50

4-контактний роз’єм живлення

50

8-контактний роз’єм живлення

50

6-контактний роз’єм PCIE

50

6+2-контактний роз’єм PCIE

50

Два роз’єми для периферійних пристроїв

35-55

Два роз’єми для периферійних пристроїв та один для приводів FDD

45-60-75 (FDD)

 2х Три роз’єми для пристроїв SATA

45-60-75

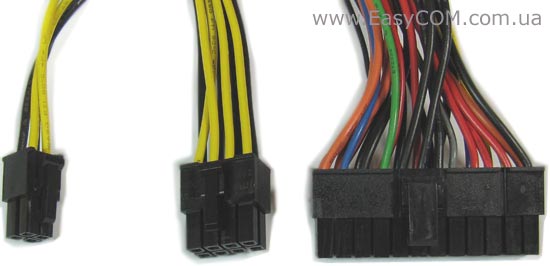

Як і має бути, блок живлення Seasonic SS-550HT Active PFC F3 має 4-контактний та 8-контактний роз’єми ATX12V процесорного живлення.

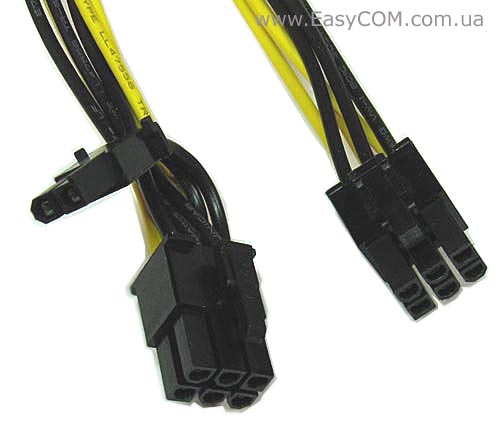

Приємно, що 6-контактний та 6+2-контактний роз’єм живлення PCIE для відеокарт розташовуються на різних кабелях.

Seasonic SS-550HT Active PFC

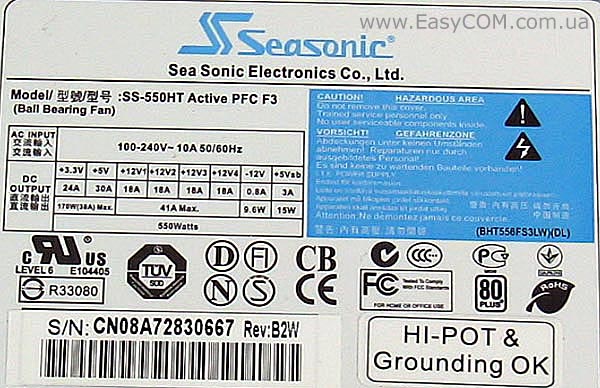

Етикетка на блоці живлення Seasonic SS-550HT Active PFC F3 містить всю найбільш цікаву для користувача інформацію. Звідси можна довідатися, що 550 Вт блок живлення Seasonic SS-550HT Active PFC F3 має чотири «віртуальні» лінії живлення +12В з загальним навантаженням до 42 А, що відповідає потужності 492 Вт. Максимальна потужність по лінії +3,3В і +5В становить 170 Вт. Таким чином, можна відзначити відмінний розподіл навантажень і чималу потужність основних ліній.

По UL номеру E104405 можна перевірити, що цей блок живлення зроблений таки компанією SEA SONIC ELECTRONICS CO LTD. На етикетці підкреслена сертифікація організаціями CUL, TUV, FCC і відповідність стандартам по вмісту шкідливих речовин RoHS, а також сертифікація 80 PLUS. Крім того, на етикетці можна помітити знаки Укрстандарту та Росстандарту, що говорить про повне схвалення використання продукту на території цих країн.

Seasonic SS-550HT Active PFC

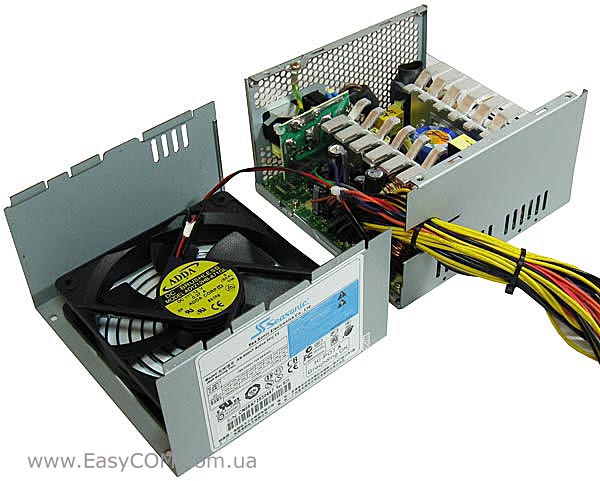

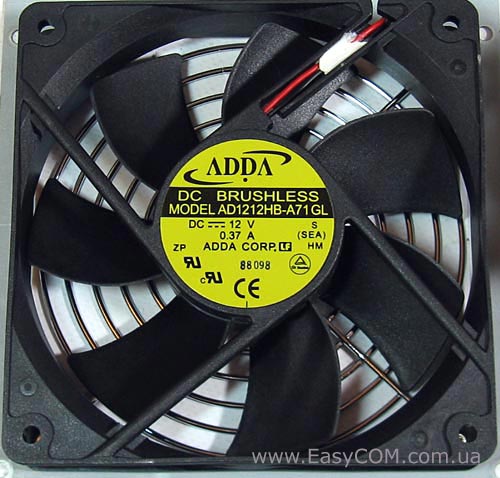

Розбирається блок живлення Seasonic SS-550HT Active PFC F3, як звичайно, просто. Для цього потрібно лише викрутити чотири гвинти. У якості 120 мм вентилятора застосовується вже знайома продуктивна модель ADDA AD1212HB-A71GL на шарикопідшипнику та з крильчаткою, що має сім лопатів.

Помітимо, що вентилятор на блоці живлення Seasonic SS-550HT зовсім не закритий пластиковою заслінкою, як це часто буває. Очевидно була врахована наявність додаткових вентиляційних отворів на бічних панелях.

Специфікація вентилятора ADDA AD1212HB-A71GL:

Модель

ADDA AD1212HB-A71GL

Розмір, мм

120 x 120 x 25

Швидкість обертання, об/хв

2200

Потужність, Вт

4,4

Повітряний потік, CFM

85,2

Рівень шуму, дБ

39,1

Вага, г

156

Seasonic SS-550HT Active PFC

Схема блоку живлення Seasonic SS-550HT виконана на двошаровій PCB, що рідко зустрічається серед OEM-моделей. Переваги двошарового виконання PCB полягають у більшій надійності та меншому нагріванні плати, тому що досить великі по величині струми будуть протікати по більш широких доріжках.

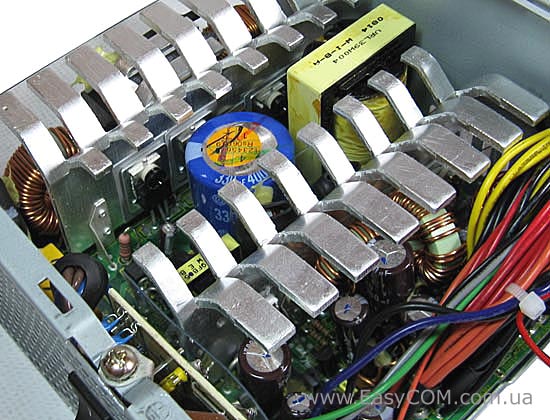

Система охолодження на Seasonic SS-550HT досить габаритна, складається з двох алюмінієвих радіаторів з гребінчастою верхньою частиною.

Seasonic SS-550HT Active PFC

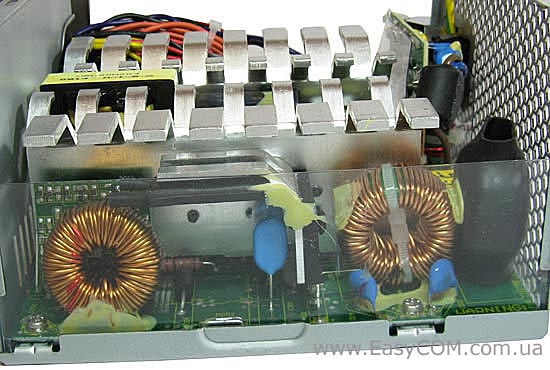

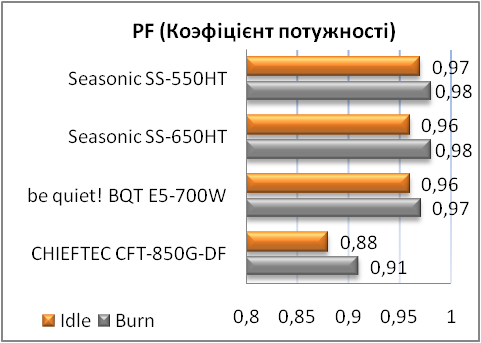

Ще один невеликий радіатор використається для охолодження діодної зборки GBJ1506, встановленій в ланцюзі випрямляча. З цієї ж сторони блоку живлення розпаяний модуль активної компенсації коефіцієнта потужності, мікросхему якого можна побачити на окремій невеликий хустці з лівої боку. Завдяки цьому модулю PF блоку живлення повинен збільшитися до 0,99.

Seasonic SS-550HT Active PFC

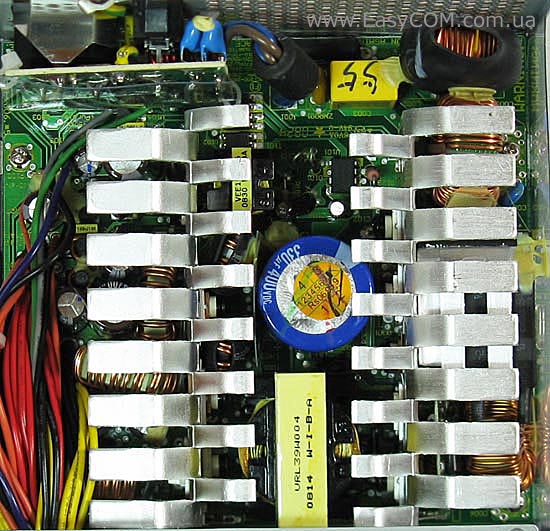

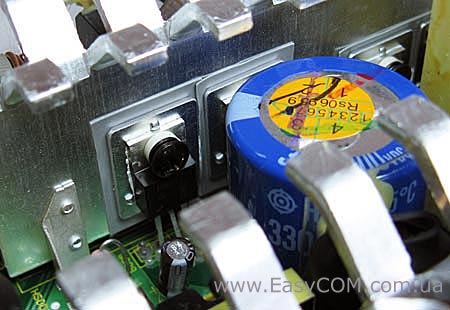

У ланцюзі випрямляча блоку живлення встановлений великий електролітичний конденсатор 300 мФ 400 В. Пайка в блоці живлення виконана дуже якісно, причому, як ми вже відзначали, у відповідності зі стандартами RoHS, що передбачає дуже низький вміст у припої кадмію та свинцю.

Всі транзистори в блоці живлення Seasonic SS-550HT обережно посаджені на радіатор через термопрокладку, причому в місці контакту явно помітна наявність і термопасти.

Seasonic SS-550HT Active PFC

Також до позитивних якостей блоку живлення Seasonic SS-550HT можна віднести встановлені високотемпературні конденсатори з робочою температурою до 105°С.
