Огляд блока живлення Seasonic SS-520H1U Active PFC 80+

Продовжуємо тематику серверних джерел живлення, яку ми відкрили в огляді «одноюнітового» блока живлення Seasonic SS-400H1U Active PFC 80+, тестуванням блока живлення Seasonic SS-520H1U Active PFC 80+ для систем такого ж форм-фактору. Сьогоднішня модель також має саму маленьку висоту 1U, але її потужність помітно більше - 520 Вт. Також відзначимо, що Seasonic SS-520H1U відповідає стандартам EPS1U v2.1 і ATX12V v2.0, а не більш новому ATX12V v2.2.

Seasonic SS-520H1U Active PFC 80+

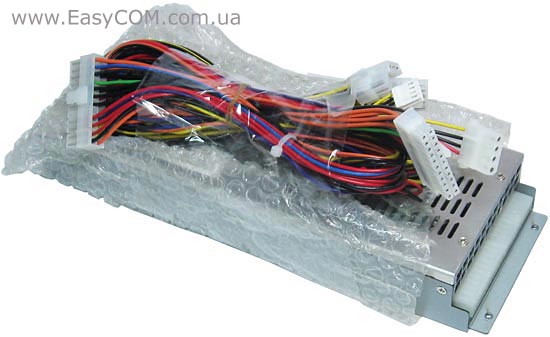

Блок живлення Seasonic SS-520H1U не має упаковки, а поставляється як OEM-виріб.

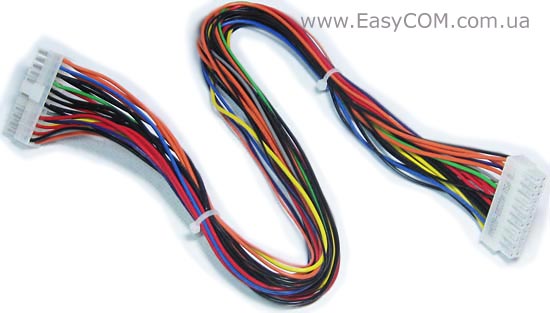

Модульний шлейф з 24-контактним роз’ємом ATX живлення материнської плати.

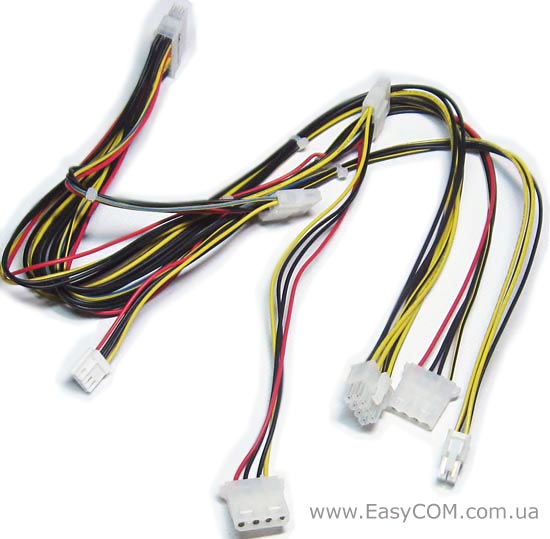

На другому модульному шлейфі знаходяться всі інші роз’єми, яких не дуже багато, особливо, якщо враховувати, що потужність джерела живлення 520 Вт.

Роз’ми і довжина проводів блока живлення Seasonic SS-520H1U:

Типи роз’ємів

Довжина проводів до роз’єму (роз’ємів), см

24-контактний роз’єм живлення

60

4-контактний роз’єм живлення

55

8-контактний роз’єм живлення

55

Один роз’єм для периферійних пристроїв

55

Два роз’єми для периферійних пристроїв

35-55

Роз’єм для периферійного пристрою та один для приводів FDD

20-30 (FDD)

Seasonic SS-520H1U Active PFC 80+

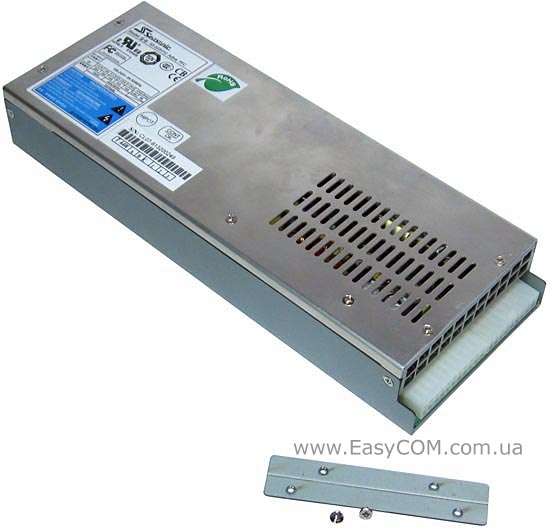

У комплекті поставки, разом з кабелями до Seasonic SS-520H1U, є також відповідне кріплення з двома гвинтами.

Зовні блок живлення Seasonic SS-520H1U не особливо виділяється серед інших серверних моделей. Корпус блока живлення виконаний з SECC сталі. На верхній кришці корпусу є вентиляційна сітка.

Специфікація блока живлення Seasonic SS-520H1U Active PFC 80+:

Виробник

Sea Sonic Electronics Co.

Модель

SS-520H1U Active PFC 80+

Тип

ATX12V v2.0 & EPS1U v2.1

Номінальна потужність, Вт

520

Потужність по каналі 12В, Вт

480

Ліній +12V

3, «віртуальні»

Виходи

+3.3V - 20A,
+5V - 25A,
+12V1 - 14A,
+12V2 - 14A,
+12V3 - 15A,
-12V - 0.8A,
 +5VSB - 3A

PCI-E роз’єм

Немає

SLI Ready

Немає

CrossFire Certified

Немає

Модульний

Так

ККД

>80%

Сертифікований 80 PLUS

Так

Коефіцієнт потужності (PF)

99%

Метод компенсації коефіцієнта потужності

Активний

Вхідна напруга, В

100-240

Частота, Гц

50/60

Вхідний струм, А

9

Розмір вентилятора, мм

38 х 28

Рівень шуму, дБ

-

Регулятор швидкості обертання (S2FC)

Є

Електромагнітні безпека та сумісність (EMI/EMC)

CE, FCC, З-tick

Захист від короткого замикання

Є на всіх виходах

Захист від перенапруги

Є

Захист від перевантаження

Є

пульсації/шум

1%

Відповідність RoHS (низький вміст у припої свинцю та кадмію)

Є

Розміри (ШхДхВ), мм

100 х 270 х 40

Комплектація

2 гвинти і кріплення

Ресурс, при повному завантаженні ≈25° C навколишнього середовища, крім вентилятора

>100 000 годин

Гарантія

3 роки

Сайт виробника

http://www.seasonic.com/

Компанія Sea Sonic відзначає, що до особливостей Seasonic SS-520H1U належить:

  • Високий ККД і адаптація до промислового використання;
  • Модульне підключення кабелів;
  • Вентилятори на шарикопідшипниках з широким діапазоном робочих температур;
  • Низький рівень пульсацій;
  • Автоматична система керування швидкістю обертання вентилятора (S2FC);
  • Захист від короткого замикання на всіх виходах;
  • Захист від перенапруги;
  • Захист від перевантаження.

Seasonic SS-520H1U Active PFC 80+

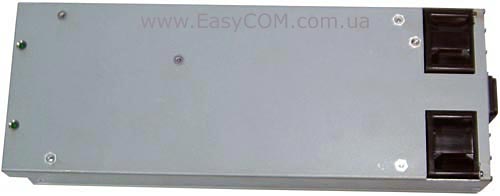

Звертаємо увагу, що на майже цільній нижній стороні блока живлення Seasonic SS-520H1U немає вентиляційної сітки.

Seasonic SS-520H1U Active PFC 80+

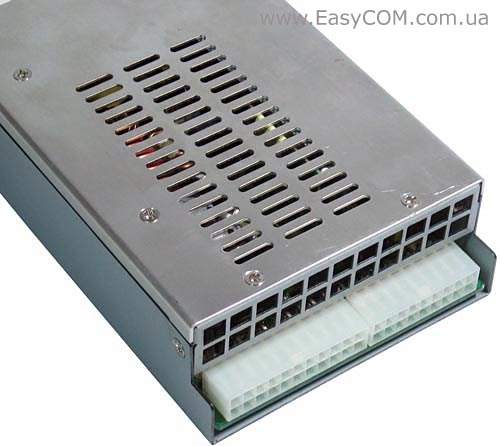

C передньої сторони блока живлення  Seasonic SS-520H1U виведені два модульних роз’єми.

Seasonic SS-520H1U Active PFC 80+

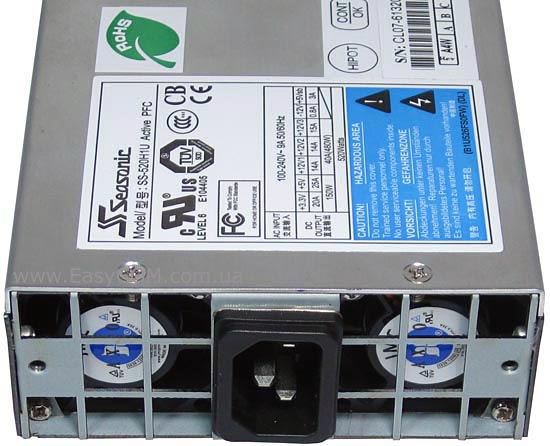

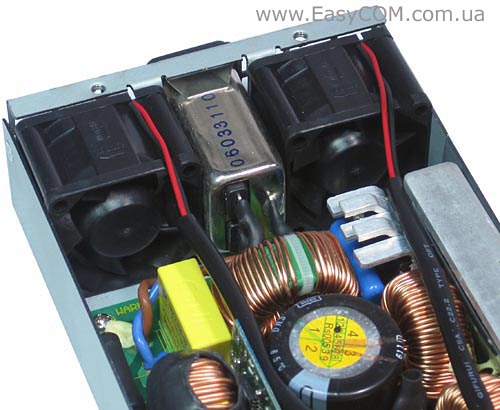

Для охолодження блока живлення Seasonic SS-520H1U використовуються два високопрофільні, але невеликі 38 мм вентилятори JMC 3828-12HB. Вентилятори засновані на шарикопідшипнику з широким температурним діапазоном.

При цьому вентиляційна сітка на задній панелі блока живлення Seasonic SS-520H1U виконана максимально відкритою, щоб вона не перешкоджала виходу нагрітого повітря та не створювався зайвий шум.

Seasonic SS-520H1U Active PFC 80+

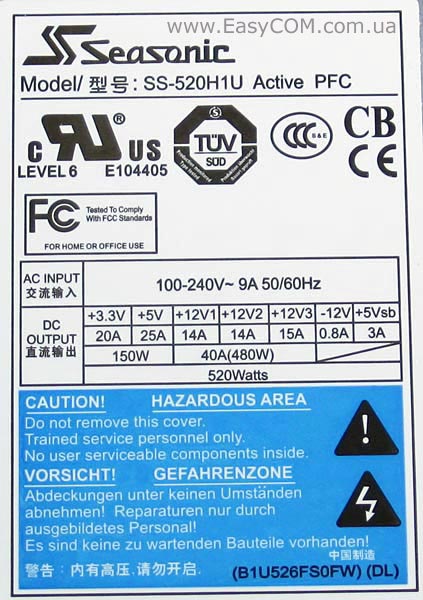

На етикетці блока живлення Seasonic SS-520H1U, як прийнято, наведена таблиця навантажувальних потужностей всіх виходів. Судячи з етикетки, блок живлення має три «віртуальні» лінії живлення +12В із загальною навантажувальною потужністю до 480 Вт. Максимальна потужність ліній 3,3В і 5В дорівнює 150 Вт. Вхідна напруга для Seasonic SS-520H1U може знаходитися в діапазоні від 100 В до 240 В. Це дозволяє використовувати джерело живлення в країнах з різними стандартами живлення.

По UL номеру E104405 можна перевірити, що цей блок живлення дійсно зроблений на заводі компанії SEA SONIC ELECTRONICS CO LTD. На етикетці підкреслена сертифікація організаціями TUV і FCC, відповідність стандартам по вмісту шкідливих речовин RoHS, а також сертифікація 80 PLUS.

Нагадаємо, що програма 80 PLUS підтверджує, що рівень ККД блока живлення при навантаженнях 20%, 50% і 100% не опускається нижче 80%, а коефіцієнт потужності - нижче 0,9.

Seasonic SS-520H1U Active PFC 80+

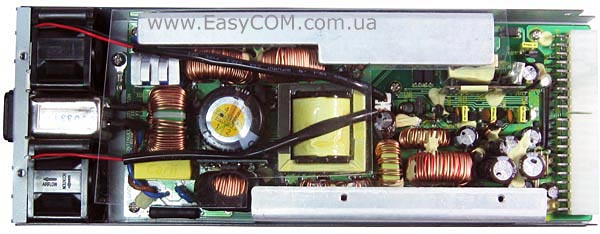

Елементи в блоці живлення Seasonic SS-520H1U розміщаються дуже щільно. Схема пристрою розпаяна на двошаровому PCB, причому пайка виконана згідно стандартам RoHS, що передбачає дуже низький вміст у припої кадмію та свинцю.

Seasonic SS-520H1U Active PFC 80+

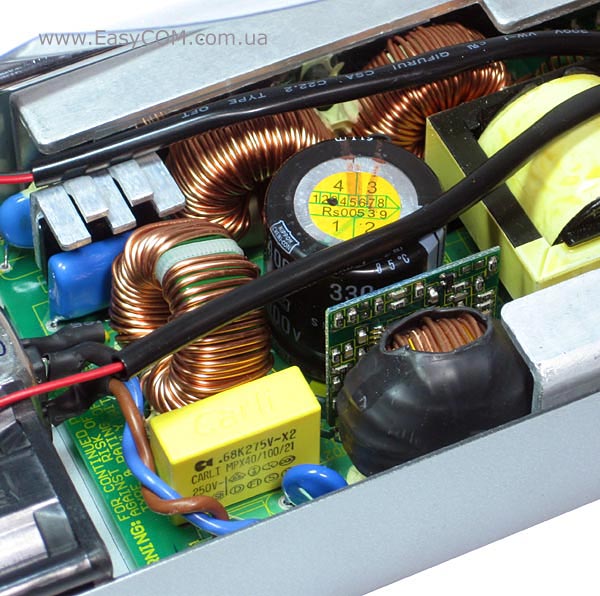

У ланцюзі випрямляча встановлений один конденсатор 330 мкФ 400 В виробництва NIPPON CHEMI CON з високою робочою температурою 105°С.

Seasonic SS-520H1U Active PFC 80+

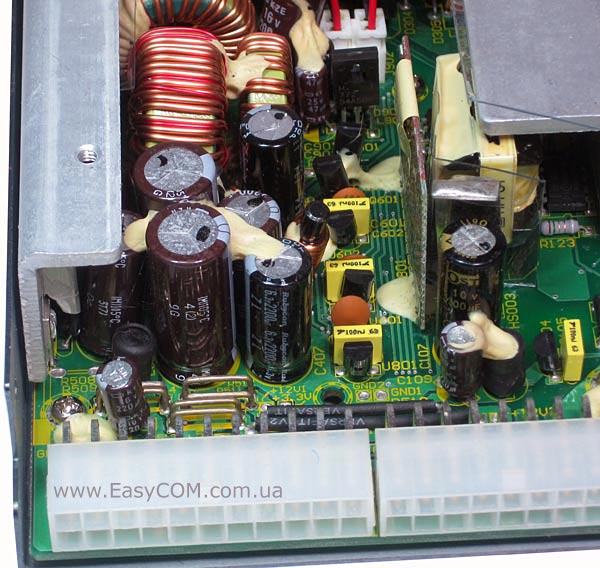

У вихідному ланцюзі блока живлення також встановлені високотемпературні конденсатори виробництва Rubycon і KZE.

Seasonic SS-520H1U Active PFC 80+

Seasonic SS-520H1U Active PFC 80+

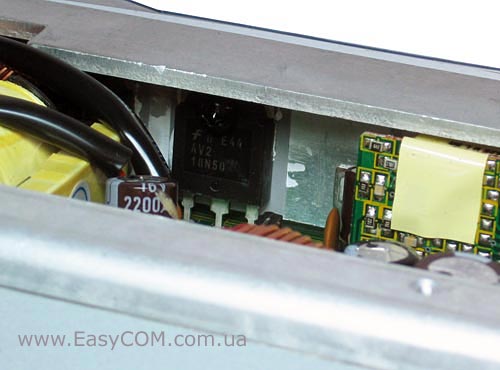

У якості пасивного елементу системи охолодження застосовуються вигнуті алюмінієві пластини відносно великої товщини. Транзистори та діодні зборки блока живлення для кращої теплопередачі «посаджені» на радіатори через термопасту.
