Огляд і тестування блока живлення Seasonic Platinum 520 Fanless

Тестуючи нові ревізії  блоків живлення із серії Seasonic Platinum, ми, звичайно ж, не могли обійти боком рішення із повністю пасивною системою охолодження. Такі моделі в першу чергу привертають увагу своєю унікальною можливістю працювати, не створюючи ні єдиного звуку. Ще кілька років тому одним зі стримуючих факторів у рості їхньої популярності була порівняно невелика номінальна потужність. Сьогодні ж ця перешкода усунута як самими розробниками джерел живлення, так і виробниками інших комплектуючих. Перші підвищили планку вихідної потужності до 500-600 Вт, а другі всерйоз узялися за випуск енергоефективних процесорів і відеокарт.

Seasonic Platinum 520 Fanless (SS-520FL2)

Іншими словами, сучасні безвентиляторні моделі, такі як Seasonic Platinum 520 Fanless (SS-520FL2), без проблем впораються з більшістю середньостатистичних конфігурацій, у тому числі й з ігровими системами, зібраними на основі топових комплектуючих.

Технічна специфікація:

Модель

Seasonic Platinum 520 Fanless

(Seasonic SS-520FL2)

Тип

ATX12V / EPS12V

Номінальна потужність, Вт

520

Потужність по каналу 12В, Вт

516

Потужність ліній +3,3В і +5В, Вт

100

Кількість ліній +12В

1

Виходи, А

+3,3В

20

+5В

20

+12В

43

-12В

0,5

+5VSB (чергова лінія живлення)

2,5

PCIe-роз’ємів

4 (6+2-контактні)

Підтримка технологій NVIDIA SLI / AMD CrossFireX

Так

Модульний

Так

ККД, %

> 91

Сертифіковано 80 PLUS

Platinum

Коефіцієнт потужності (PF), %

99

Метод компенсації коефіцієнта потужності

Активний

Вхідна напруга живлення, В

100 - 240

Частота, Гц

50 - 60

Вхідний струм, А

4 - 7

Розміри вентилятора, мм

Немає

Регулятор швидкості обертання вентилятора

Немає (пасивна система охолодження)

Рівень шуму, дБ

0

Підтримка енергозберігаючих станів C6 / C7 (Intel Haswell Ready)

Так

Відповідність екологічним нормам, електромагнітна безпека та сумісність (EMI/EMC)

CB, CCC, cUL, TUV, cTUVus, GOST-R, BSMI, CE, FCC, C-tick, RoHS, WEEE, ErP Lot 6 2013

Захисти

OVP, UVP, OPP, OTP, OCP, SCP

Розміри, мм

160 х 150 х 86

Комплектація

Мережевий шнур живлення, гвинти для кріплення, модульні кабелі, хомути, стяжки на липучках, посібник користувача, наклейка із логотипом компанії

Гарантія, років

7

Сайт виробника

Seasonic

Сторінка продукту

Seasonic Platinum 520 Fanless

Упаковка та комплект поставки

Seasonic Platinum 520 Fanless (SS-520FL2)

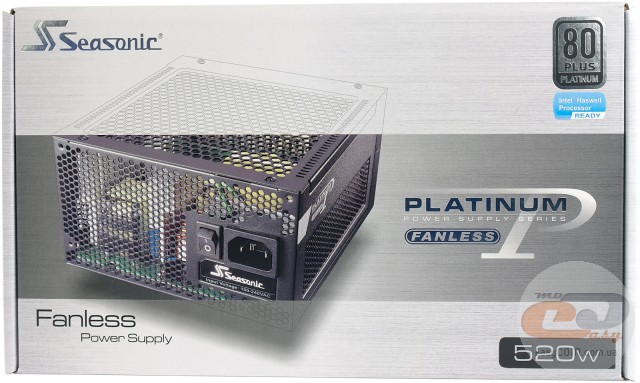

Блок живлення Seasonic Platinum 520 Fanless постачається в коробці зі щільного картону, яка забезпечує захист від ударів і можливих механічних пошкоджень. На її лицьовій стороні відзначені основні особливості пристрою, такі як номінальна потужність (520 Вт), відповідність стандарту енергоефективності 80 PLUS Platinum і підтримка енергозберігаючих станів C6 / C7, характерних для процесорів Intel Haswell. Звичайно ж, не забув виробник підкреслити, що дана модель належить до серії Fanless, тобто до безвентиляторного типу джерел живлення.

Seasonic Platinum 520 Fanless (SS-520FL2)

Більше технічних даних можна виявити на звороті коробки. Тут розповідається про конструктивні особливості й технології, які застосовуються в Seasonic Platinum 520 Fanless і дозволяють досягнути такого високого рівня енергоефективності. Окремо хочеться звернути увагу на наявність 7-річної гарантії й на відмінну стабільність вихідних напруг живлення (згідно із заявою виробника, відхилення від номіналу ліній не перевищують ±2%).

Seasonic Platinum 520 Fanless (SS-520FL2)

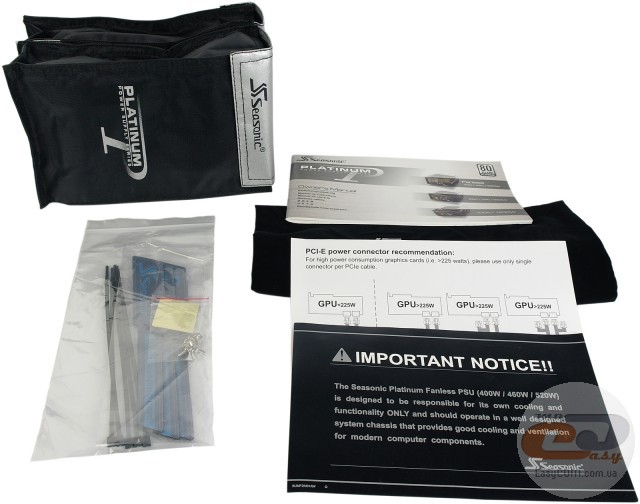

Комплект поставки досить багатий і включає до свого складу всі необхідні компоненти, які можуть знадобитися користувачу в процесі експлуатації пристрою, а саме:

  • мережевий шнур живлення;
  • гвинти для кріплення;
  • модульні кабелі, які знаходяться у спеціальній двосекційній сумочці;
  • п'ять хомутів і три стяжки на липучках для фіксації проводів;
  • наклейку з логотипом компанії;
  • інструкцію.

Набір модульних кабелів не представлений на світлині, з ним ми більш детально познайомимося трохи пізніше. Також у коробці була виявлена листівка з нагадуванням, що даний блок живлення належить до безвентиляторного типу, тому його охолодження сильно залежить від розподілу повітряних потоків усередині комп'ютерного корпусу.

Seasonic Platinum 520 Fanless (SS-520FL2)

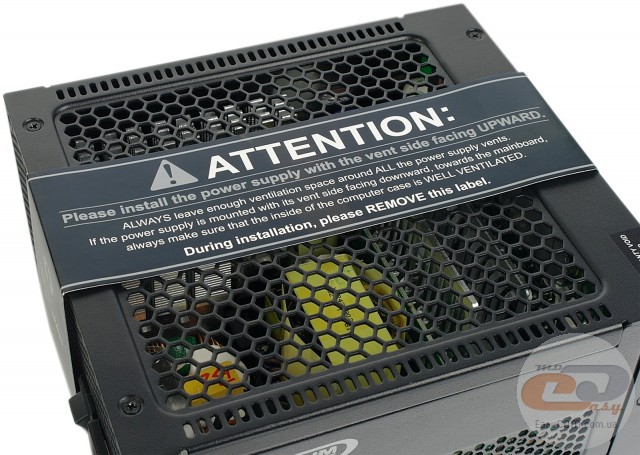

Тим, хто вперше зустрічається з пристроями подібного роду, настійно радимо дотримуватися інструкцій, розташованих на стрічці, якою перетягнутий Seasonic Platinum 520 Fanless:

  • у корпусі з нижнім розташуванням блока живлення новинку потрібно розміщати вентиляційною решіткою вверх;
  • у корпусі з верхнім розташуванням блока живлення тестовану модель потрібно розміщати вентиляційною решіткою вниз, попередньо впевнившись, що простір навколо комп'ютерного корпусу добре вентилюється (варіант із розташуванням його в спеціальній ніші столу вже не підійде);
  • навколо всіх панелей із вентиляційними отворами на корпусі блока живлення потрібно залишати достатньо вільного простору.

Також перед встановленням Seasonic Platinum 520 Fanless у комп'ютерний корпус не забудьте зняти цю саму стрічку.

Зовнішній вигляд

Seasonic Platinum 520 Fanless (SS-520FL2)

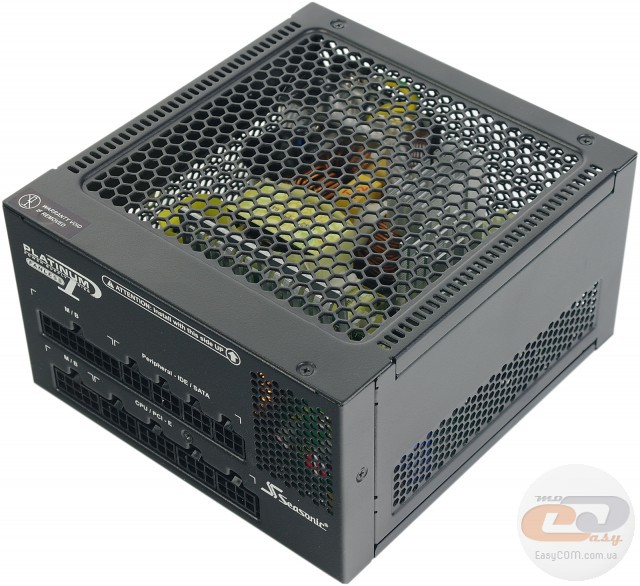

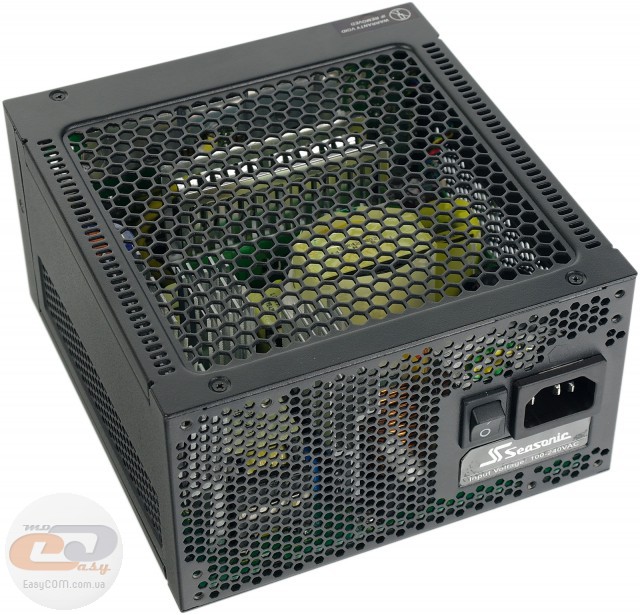

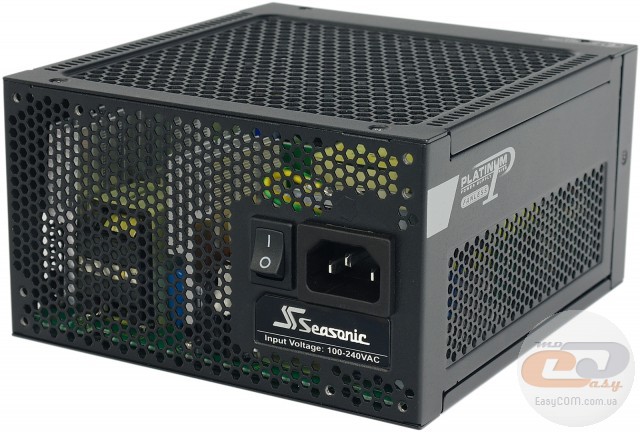

Зовні дана модель дещо відрізняється від звичних блоків живлення аналогічної потужності. У першу чергу впадає в око відсутність вентилятора та наявність перфорації абсолютно на всіх панелях. Таке технічне рішення сприяє кращому відведенню тепла за допомогою природної конвекції. До того ж з'являється можливість використовувати будь-який зовнішній потік повітря для обдування компонентів.

Seasonic Platinum 520 Fanless (SS-520FL2)

Найбільша за площею сіточка знаходиться на верхній кришці, тому дуже важливо, щоб під час експлуатації блока живлення вона нічим не перекривалася. Незважаючи на достаток вентиляційних отворів, корпус не втратив своєї жорсткості. Якість складання й обробки панелей також знаходиться на висоті. Розміри ж становлять 160 х 150 х 86 мм. Тобто в цьому плані Seasonic Platinum 520 Fanless нічим не відрізняється від звичайних рішень аналогічної потужності, оснащених модульними роз’ємами.

Seasonic Platinum 520 Fanless (SS-520FL2)

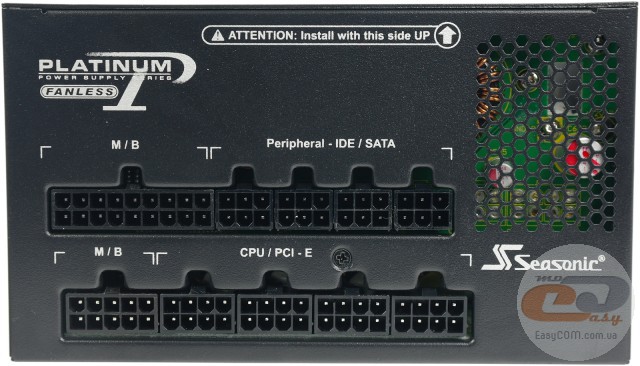

Однак тут правильніше говорити не просто «модульними роз’ємами», а «повністю модульними роз’ємами». Оскільки Seasonic Platinum 520 Fanless належить до топової серії Seasonic Platinum, то більшість її переваг знайшла відображення й у даній моделі. До них, безумовно, належить й повністю модульна система кабелів, де навіть основні провідники, які йдуть до материнської плати, зроблені від’єднуваними. Такий підхід робить процес підключення комплектуючих і укладання проводів максимально простим, особливо якщо мова йде про яку-небудь багатофункціональну збірку. Усі роз’єми підписані й мають різну конструкцію, тому тут не повинно виникнути ніяких ускладнень. Нижче наводитися призначення кожного з них:

  • 18-контактний і 10-контактний («M/B») - для живлення материнської плати;
  • чотири 6-контактні («Peripheral IDE / SATA») - для живлення периферії;
  • чотири 8-контактні («CPU / PCI-E») - для додаткового живлення процесора та відеокарт.

Seasonic Platinum 520 Fanless (SS-520FL2)

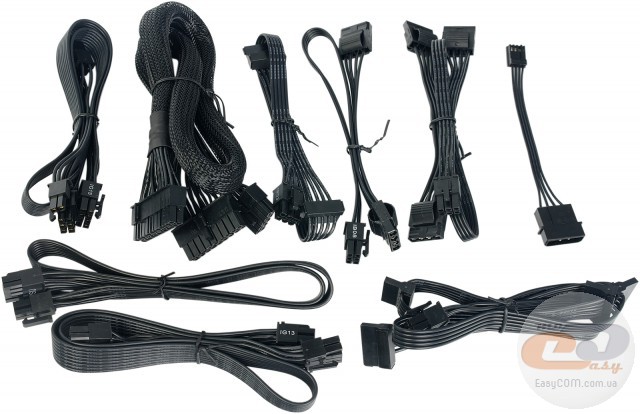

Майже всі кабелі виконані у вигляді шлейфів, що позитивним чином позначається на зручності роботи з ними. Основні роз’єми живлення зроблені розбірними й мають наступну конфігурацію: 20+4-контактний ATX і 4+4-контактний ATX12V. Живлення до відеокарт підводиться через чотири 6+2-контактні роз’єми PCIe, тоді як інші 500-ватні рішення не завжди можуть похвалитися наявністю навіть двох таких конекторів. Таким чином, на основі Seasonic Platinum 520 Fanless можна буде легко побудувати ігрову конфігурацію зі зв'язуванням відеокарт, які працюють у режимі NVIDIA SLI або AMD CrossFireX. Єдине, що перед складанням такого комп'ютера потрібно приділити окрему увагу вентиляції, вибравши корпус, у якому б нижній графічний адаптер не перешкоджав відведенню тепла від блока живлення. Враховуючи велику кількість пропозицій на ринку, підібрати необхідні комплектуючі буде нескладно.

З кількістю й конфігурацією проводів для підключення периферії також повний порядок. Доступних конекторів цілком достатньо, щоб підключити кілька накопичувачів і приводів, а також заживити інші компоненти, які вимагають роз’єму PATA.

Типи роз’ємів

Кількість

Довжина проводів до роз’єму (роз’ємів), см

Модульні (від’єднувані) кабелі

20+4-контактний роз’єм живлення ATX

1

60

4+4-контактний роз’єм живлення ATX12V

1

65

два 6+2-контактні роз’єми PCIe

2

50-60

три роз’єми PATA

1

40-50-65

два роз’єми PATA

1

30-40

чотири роз’єми SATA

1

40-50-65-75

два роз’єми SATA

1

30-40

перехідник PATA-FDD

1

10

Seasonic Platinum 520 Fanless (SS-520FL2)

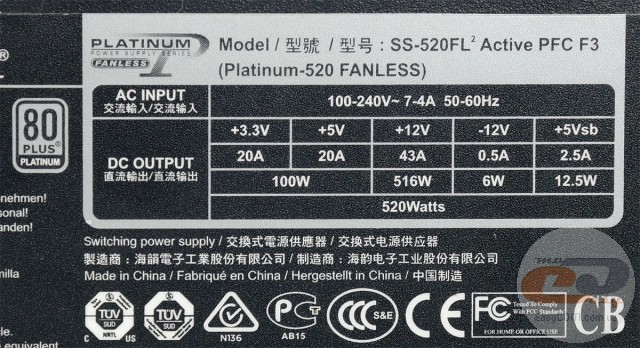

Тепер давайте більш детально розглянемо технічні характеристики блока живлення Seasonic SS-520FL2. Його номінальна потужність становить 520 Вт. Канал +12В виконаний у вигляді однієї лінії з навантажувальною здатністю до 43 А. Іншими словами, при необхідності з нього можна буде «зняти» 99,2% від загальної потужності, що є досить актуальним для сучасних комплектуючих. До того ж значно розширюється поле для експериментів з їхнім розгоном. Лінії +3,3В і +5В мають максимальну сумарну потужність 100 Вт і розраховані на навантаження по 20 А кожна.

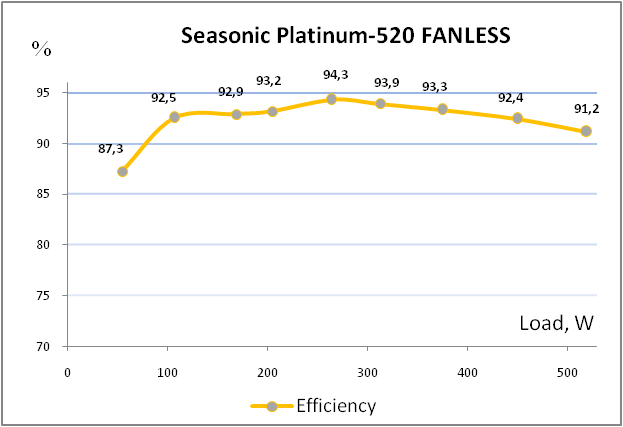

Як можна здогадатися із назви, за енергоефективністю Seasonic Platinum 520 Fanless відповідає стандарту 80 PLUS Platinum. На це ж вказує й зображення на етикетці. Нагадаємо, що блоки живлення стандартизуються 80 PLUS Platinum, якщо їх ККД для напруги 230 В при навантаженнях 20%, 50% і 100% не опускається нижче 90%, 94% і 91% відповідно.

Також варто відзначити широкий діапазон вхідних напруг (100 – 240 В), що дозволяє відмовитися від зовнішніх стабілізаторів живлення в умовах нестабільної електромережі.

Внутрішнє обладнання

Seasonic Platinum 520 Fanless (SS-520FL2)

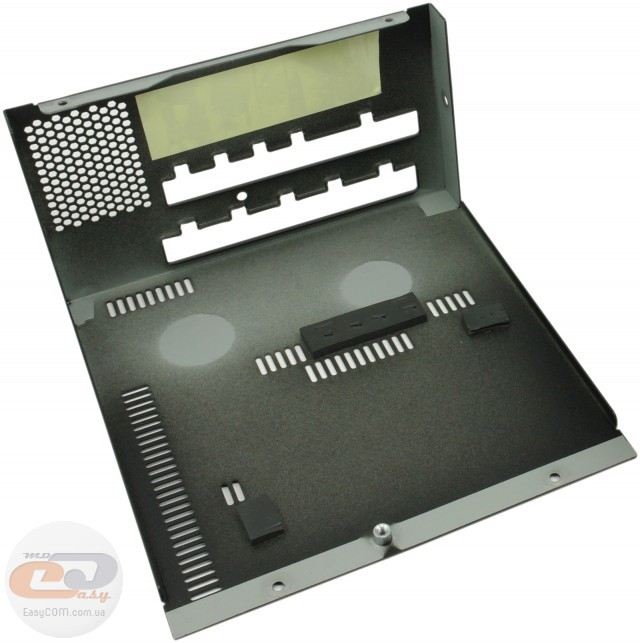

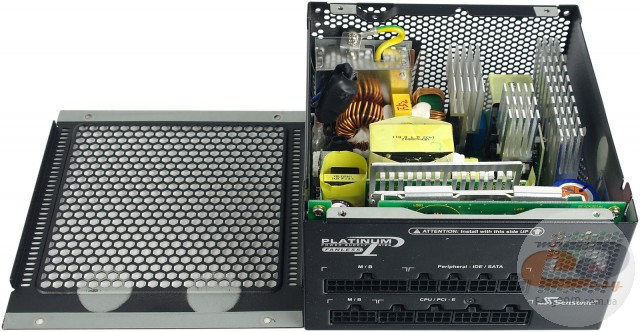

Процес розбирання блока живлення Seasonic Platinum 520 Fanless цілком стандартний (хіба що немає звичного вентилятора): потрібно всього лише відкрутити кріпильні гвинти на верхній кришці. Звертаємо вашу увагу на присутність спеціального стікера з написом «Warranty void if removed», пошкодження якого приведе до втрати гарантії.

Seasonic Platinum 520 Fanless (SS-520FL2)

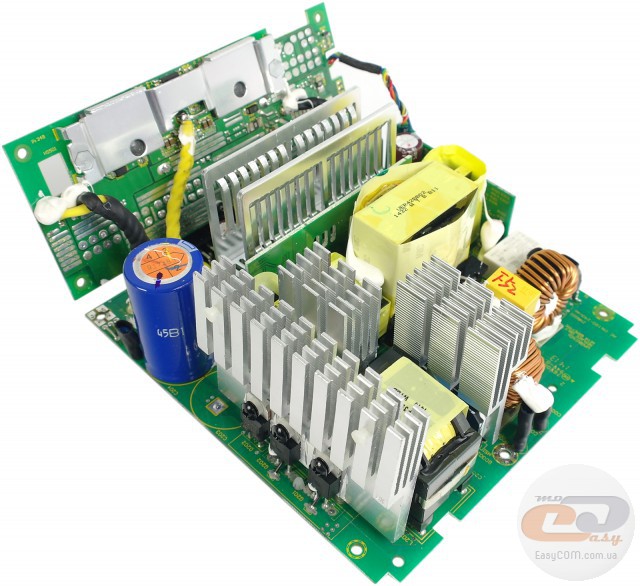

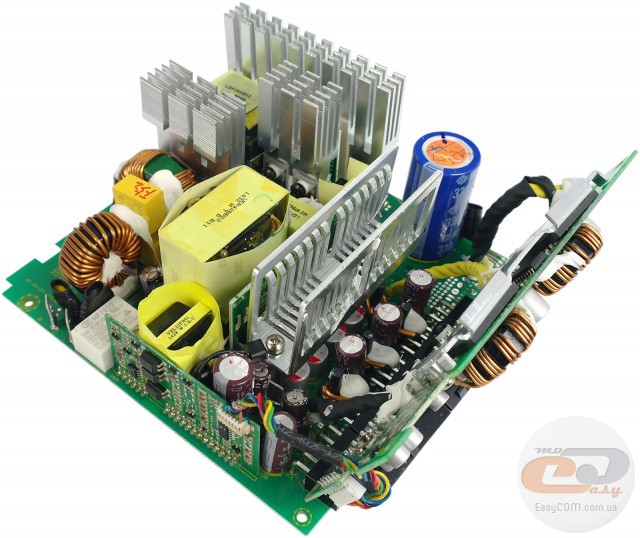

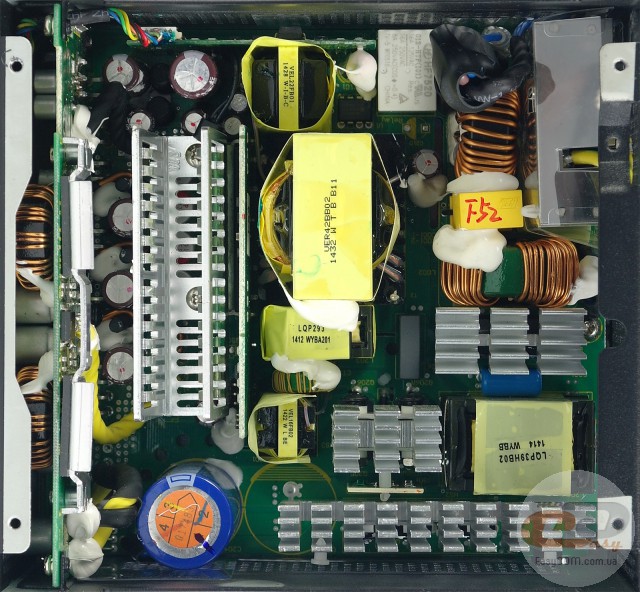

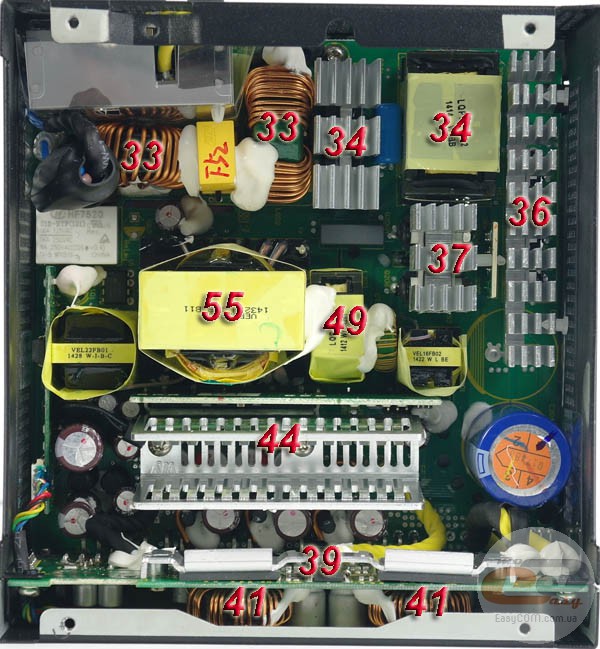

В основі нової ревізії моделі Seasonic Platinum 520 Fanless лежить добре знайома нам за іншими висококласними блоками живлення від Sea Sonic Electronics платформа Seasonic KM3. Вона вже не раз зазнала суворих випробувань у нашій тестовій лабораторії й завжди демонструвала дуже високі показники. Однак одна справа досягнути їх за допомогою активного охолодження, і зовсім інша - одержати такі ж без застосування вентилятора.

Seasonic Platinum 520 Fanless (SS-520FL2)

Інженери компанії Sea Sonic Electronics прекрасно розуміли, з якими труднощами їм доведеться зіштовхнутися. Тому добре подбали про ефективність пасивної системи охолодження, оснастивши всі групи силових елементів масивними радіаторами. Причому в більшості випадків за своїми розмірами вони навіть перевершують ті, які ми могли бачити в потужніших блоках живлення Seasonic Platinum 760 або Seasonic Platinum 860.

Seasonic Platinum 520 Fanless (SS-520FL2)

Більше того, виробник також не став заощаджувати на елементах, щоб збільшити кількість вільного простору в блоці живлення. Замість цього він використовував максимально енергоефективні діоди й транзистори, а також конденсатори, розраховані на високі температури.

Seasonic Platinum 520 Fanless (SS-520FL2)

Seasonic Platinum 520 Fanless (SS-520FL2)

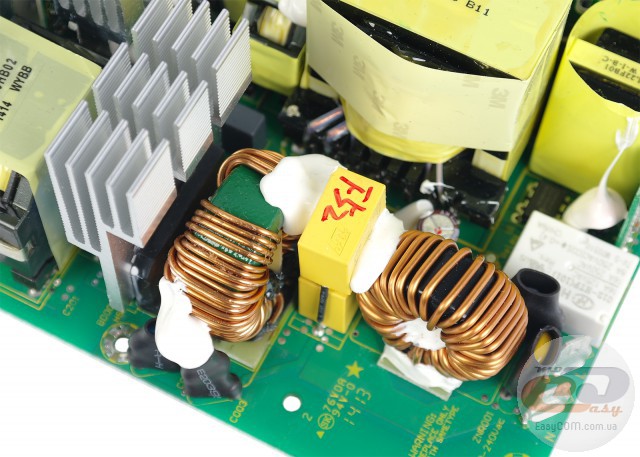

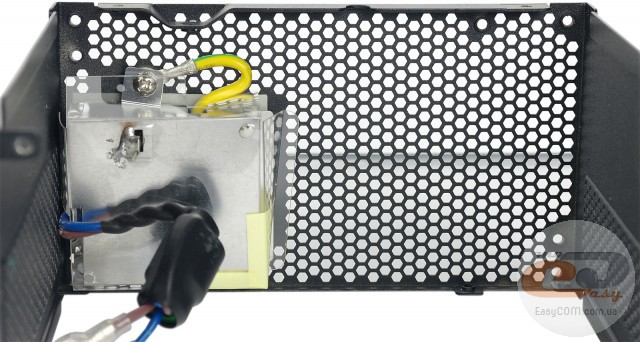

Що стосується безпосередньої реалізації самих вузлів, то й із цим тут повний порядок, адже ми маємо справу з висококласним рішенням із топової серії. Відразу ж за мережевою розеткою розмістилася частина EMI-фільтра (дросель, X- і два Y-конденсатори), схована від нас своєрідним екраном. Інші компоненти (варистор, два дроселі, два X- і два Y-конденсатори) розташовані вже безпосередньо на головній друкованій платі. Нагадаємо, що завданням даного вузла є згладжування високочастотних перешкод, випромінюваних у мережу блоком живлення. Також він несе на собі функції грозозахисту. Дуже сподобався підхід виробника до ізолювання окремих елементів, причому не тільки в складі фільтра, але й в інших структурних модулях тестованої моделі.

Seasonic Platinum 520 Fanless (SS-520FL2)

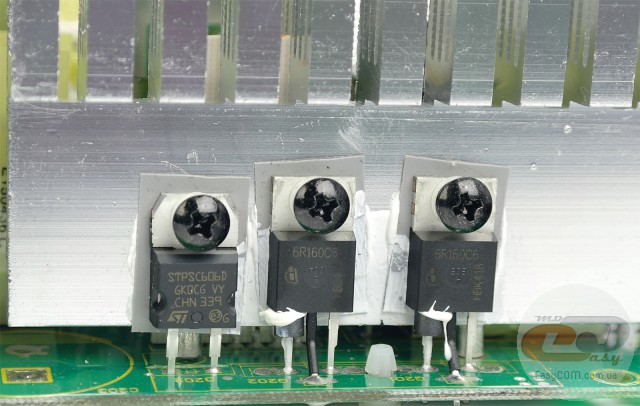

Через щільне компонування характеристики мосту для випрямлення вхідної напруги визначити не вдалося. Можемо лише сказати, що він включає до свого складу дві діодні збірки. Силова ж частина активного модуля корекції коефіцієнта потужності (APFC) представлена діодом Шотткі STPSC606D і двома польовими транзисторами Infineon 6R160C6, які побудовані за технологією CoolMOS та володіють досить низьким опором відкритого каналу (на рівні 160 мОм).

Seasonic Platinum 520 Fanless (SS-520FL2)

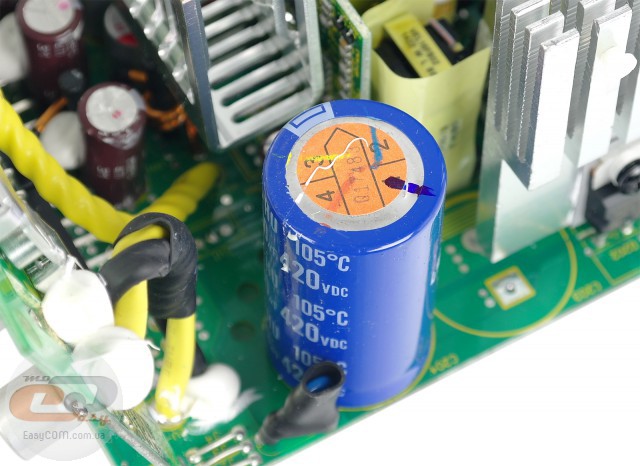

Конденсатор високовольтного кола (330 мкФ х 420 В) зроблений японською компанією Hitachi і належить до високотемпературної серії (до 105°С). До його якості немає ніяких претензій - вона на висоті.

Seasonic Platinum 520 Fanless (SS-520FL2)

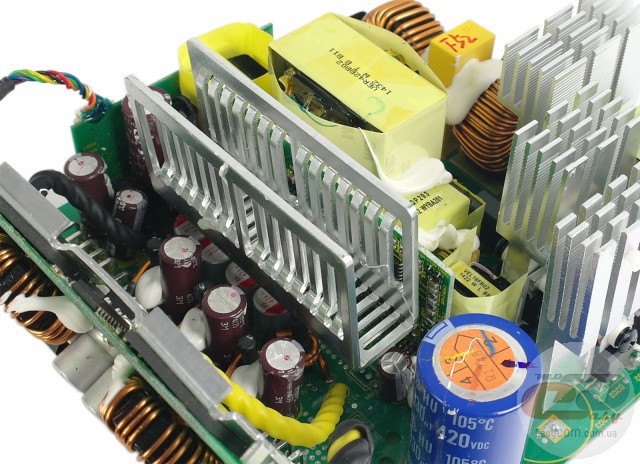

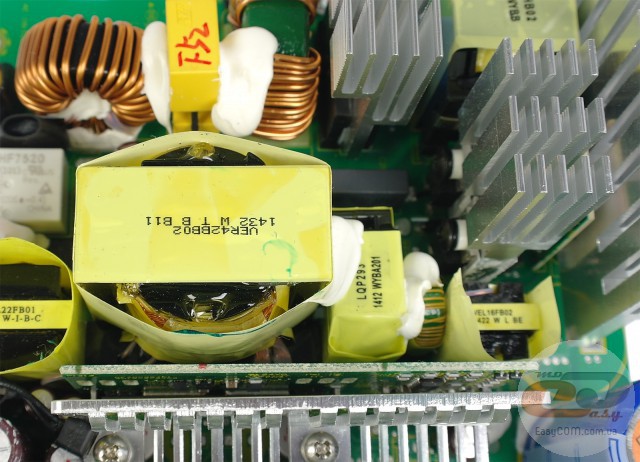

Як і в інших високоефективних рішеннях, у моделі Seasonic Platinum 520 Fanless застосовується резонансний перетворювач із повним мостом (full bridge). Його ключами виступають чотири транзистори Infineon 5R250P, які працюють парами під керуванням ШІМ-контролера CM6901.

Seasonic Platinum 520 Fanless (SS-520FL2)

Напруга основної лінії +12В, з якої надалі вже виходять напруги +3,3В і +5В, формується синхронним випрямлячем. Конструктивно ж організація низьковольтної частини в Seasonic Platinum 520 Fanless дуже схожа на ту, що ми бачили в потужніших «платинових» пристроях Seasonic Platinum 760 і Seasonic Platinum 860. Найбільшій модернізації піддалася система охолодження: звичні радіатори були збільшені в розмірах і з'явилися додаткові охолоджувачі. Швидше за все, також змінилася кількість і номінал силових транзисторів на каналі +12В. Однак перевірити це припущення без демонтажу деяких вузлів не було можливо.

Seasonic Platinum 520 Fanless (SS-520FL2)

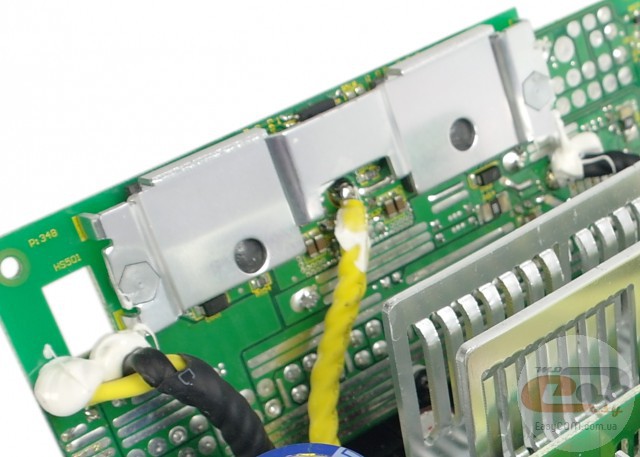

При проектуванні безвентиляторного рішення інженерам компанії Sea Sonic Electronics дуже пригодилася їхня фірмова технологія - використання корпусу блока живлення для розсіювання тепла. На світлині добре видно, яким чином це відбувається.

Seasonic Platinum 520 Fanless (SS-520FL2)

Перетворювачі інших напруг живлення розпаяні на окремій платі. Незважаючи на те, що тут проходять набагато менші струми, виробник однаково вирішив не ризикувати й оснастив силові елементи DC-DC-конвертерів додатковою алюмінієвою пластиною.

Seasonic Platinum 520 Fanless (SS-520FL2)

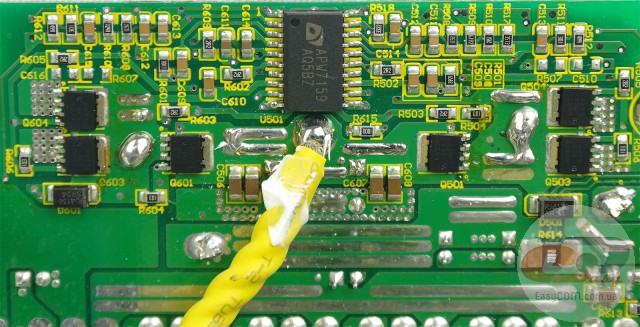

Демонтувавши її, можна побачити, що у формуванні ліній +3,3В і +5В беруть участь шість транзисторів Renesas RJK0332DPB (по три на кожному каналі) з опором у відкритому стані, рівним усього лише 3,6 мОм. Керування DC-DC-перетворювачами лежить на плечах ШІМ-контролера APW7159.

Seasonic Platinum 520 Fanless (SS-520FL2)

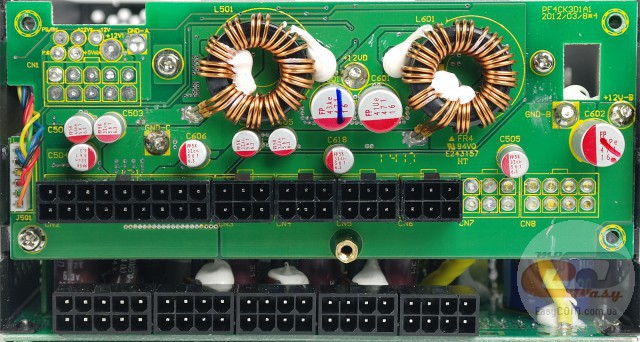

Зі зворотної сторони плати знаходиться частина модульних роз’ємів й інші компоненти перетворювачів: дві котушки та фільтруючі конденсатори полімерного типу (470 мкФ х 16 В і 560 мкФ х 6,3 В). Така конфігурація низьковольтної частини має ряд переваг. По-перше, звільняється вільний простір на головній друкованій платі. По-друге, мінімізуються втрати енергії й шуми на виходах блока живлення. І, по-третє, спрощується монтаж елементів, що спричиняє підвищення загальної якості продукції.

Виходи, на які лягає велике навантаження (для підключення додаткового живлення процесора й відеокарт), розташовані безпосередньо на головній друкованій платі, щоб, знову ж, знизити втрати енергії на підведених лініях.

Seasonic Platinum 520 Fanless (SS-520FL2)

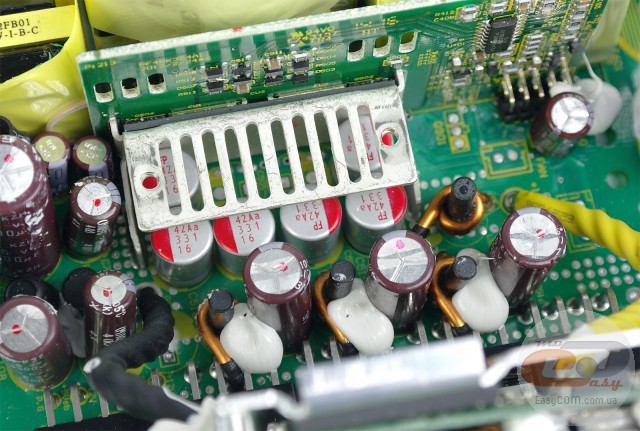

Крім твердотільних конденсаторів (330 мкФ х 16 В), на каналі +12В встановлено і кілька елементів з рідким електролітом (2200 мкФ х 16 В). Їхнім виробником виступає не менш відома японська компанія Nippon Chemi-Con, а самі вони належать до високотемпературної серії (до 105°С). Усе це говорить про високу якість і дозволяє розраховувати на їхній тривалий термін служби.

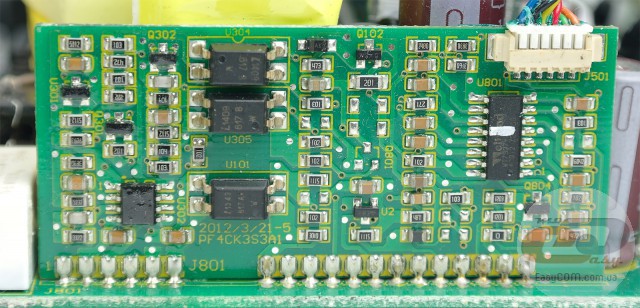

Seasonic Platinum 520 Fanless (SS-520FL2)

Згідно з технічною специфікацією, модель Seasonic Platinum 520 Fanless має весь ряд захистів (OVP / UVP / OPP / SCP / OCP / OTP), включаючи захист від перевантаження та перегрівання. Останній в безвентиляторному блоці живлення є дуже актуальним. Сам же вузол оснований на мікросхемі-супервайзері Weltrend WT7527V.
