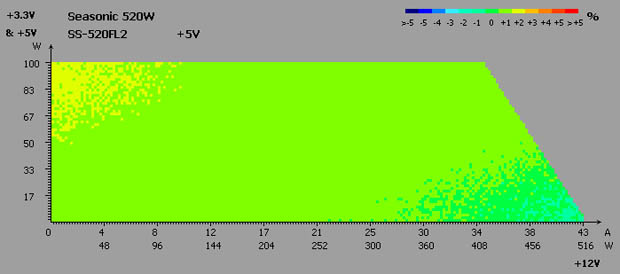

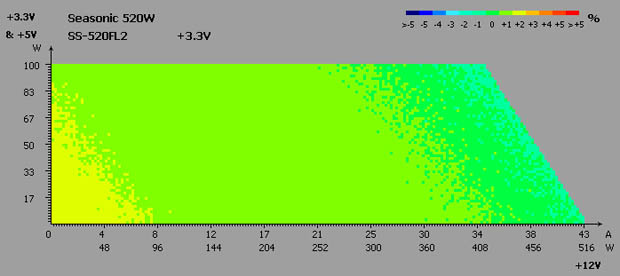

Огляд і тестування блока живлення Seasonic Platinum 520 Fanless (SS-520FL2)

Seasonic Platinum 520 Fanless, про який піде мова в даному огляді, є старшою моделлю в серії безвентиляторних блоків живлення від Seasonic. Основна перевага пристроїв подібного роду - безумовно, відсутність шуму під час роботи при будь-якому навантаженні, яке не перевищує значення номінальної потужності. Цей факт дуже важливий для тих, хто збирає тихі комп'ютери.

Справа в тому, що компоненти блока живлення, як і інших комплектуючих, під час роботи досить сильно нагріваються. Але, якщо для відеокарт, процесорів, вінчестерів придумано безліч альтернативних систем охолодження, які відрізняються високою ефективністю та низьким рівнем шуму, то із джерелами живлення далеко не все так просто. Високовольтні кола виключають можливість використання водяних систем охолодження, а невеликий внутрішній простір не дозволяє встановити величезні радіатори з теплопровідними трубками.

Але, можна піти і іншим шляхом. Замість того щоб придумувати, як охолоджувати компоненти, виробники вирішили звести до мінімуму втрати енергії у вигляді тепла. У такий спосіб «було вбито відразу два зайці» - з'явилася можливість відмовитися від вентилятора та суттєво збільшився ККД блока живлення.

Саме завдяки впровадженню стандартів енергоефективності 80 PLUS Gold і Platinum сьогодні на ринку ми можемо спостерігати таку різноманітність блоків живлення з пасивною системою охолодження. Та й навантажувальні здатності таких пристроїв помітно зросли. Так, наприклад, номінальна потужність героя даного огляду Seasonic Platinum 520 Fanless рівна 520 Вт, чого цілком вистачить навіть для ігрової системи з однією потужною відеокартою.

Seasonic Platinum 520 Fanless

Специфікація блока живлення Seasonic Platinum 520 Fanless:

Виробник

Sea Sonic Electronics

Модель

Seasonic Platinum 520 Fanless

(SS-520FL2)

Тип

ATX12V, EPS12V

Номінальна потужність, Вт

520

Потужність по каналу 12В, Вт

516

Потужність ліній +3,3V і +5V, Вт

100

Ліній +12V

1

Виходи

+3,3V – 20 A,
+5V – 20 A,
+12V – 43 A,
-12V – 0,5 A,
 +5VSB – 2,5 A

PCI-E роз’ємів

2 (6+2-контактні)

SLI Ready

Немає

CrossFire Certified

Немає

Модульний

Так

ККД, %

>90

Сертифіковано 80 PLUS

Platinum

Коефіцієнт потужності (PF), %

99

Метод компенсації коефіцієнта потужності

Активний

Вхідна напруга, В

100 - 240

Частота, Гц

50 - 60

Вхідний струм, А

7 - 4

Розмір вентилятора, мм

 Вентилятор відсутній (повністю пасивна система охолодження)

Регулятор швидкості обертання вентилятора

-

Рівень шуму, дБ

0

Електромагнітні безпека та сумісність (EMI/EMC)

CB, CUL, CCC, TUV, GOST-R, BSMI, CE, C-tick, FCC

Захисти

OCP, OVP, UVP, OPP, SCP, OTP

Відповідність RoHS (низький вміст у припої свинцю та кадмію)

 Є

Розміри (ДхШхВ), мм

160 х 150 х 86

Комплектація

Мережевий шнур живлення, кріпильні гвинти, комплект модульних кабелів, хомути, стяжки на липучках, інструкція, наклейка з логотипом компанії

Вага, кг

-

Гарантія

7 років

Сайт виробника

Sea Sonic



Все цены на Sea+Sonic+SS-520FL2



Упаковка, комплект поставки та зовнішній вигляд

Seasonic Platinum 520 Fanless

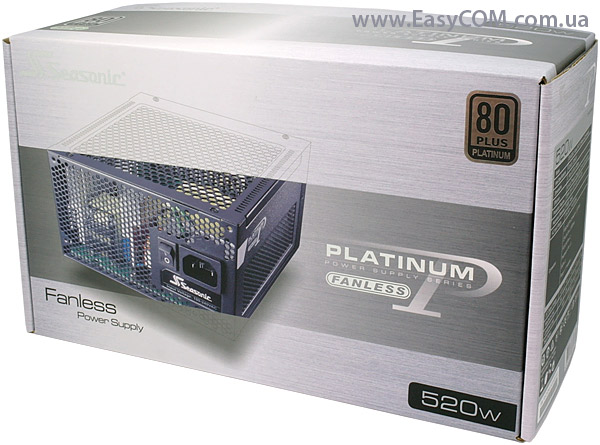

Блок живлення Seasonic Platinum 520 Fanless постачається у великій картонній упаковці, пофарбованій в кольори, що імітують поверхню платини. Такий дизайн коробки характерний для всіх пристроїв із серії Seasonic Platinum. Традиційно на лицьовій стороні розташоване зображення джерела живлення, а також відзначені його номінальна потужність (520 Вт) і клас енергоефективності (80 PLUS Platinum).

Seasonic Platinum 520 Fanless

В іншому ж упаковка Seasonic Platinum 520 Fanless повністю повторює коробки від Seasonic Platinum 400 Fanless і Seasonic Platinum 460 Fanless, тому зупинятися на ній більш детально немає особливої потреби.

Seasonic Platinum 520 Fanless

Seasonic Platinum 520 Fanless

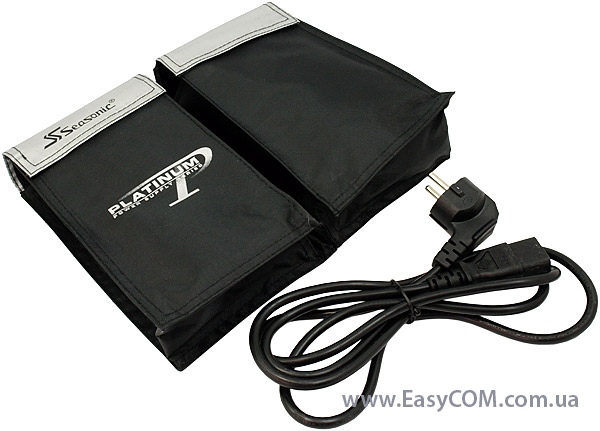

Комплект поставки Seasonic Platinum 520 Fanless повністю відповідає «платиновому» статусу пристрою. Блок живлення знаходиться в мішечку з матерії, а для зберігання модульних кабелів передбачена спеціальна двосекційна сумочка.

Seasonic Platinum 520 Fanless

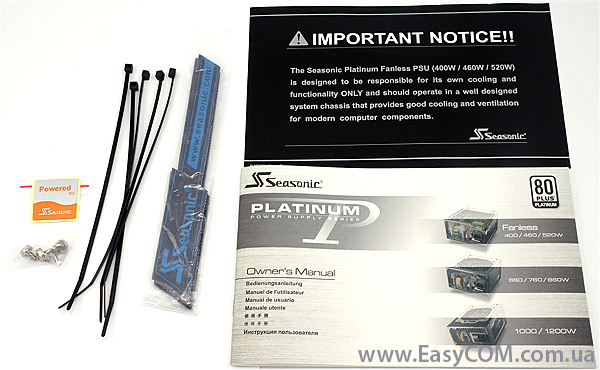

Крім того, у коробці виявлені елементи для кріплення блока живлення та фіксації проводів усередині комп'ютерного корпусу. Повний список комплекту поставки виглядає таким чином:

  • блок живлення, упакований у спеціальний мішечок;
  • мережевий шнур живлення;
  • гвинти для кріплення;
  • модульні кабелі, які знаходяться у невеликій сумочці;
  • п'ять хомутів і три стяжки на липучках для фіксації проводів;
  • наклейка з логотипом компанії;
  • інструкція.

Seasonic Platinum 520 Fanless

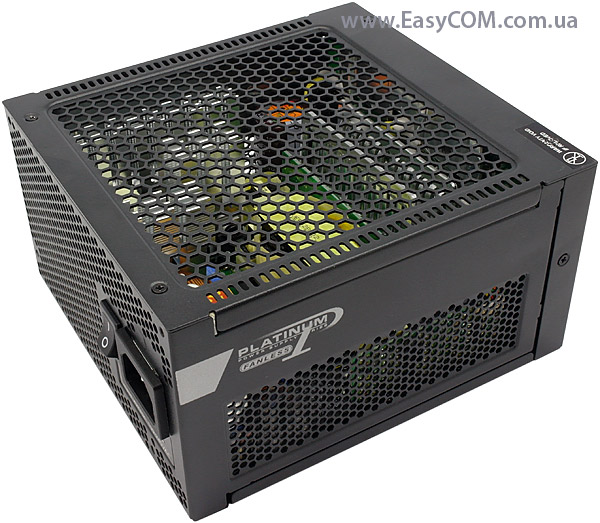

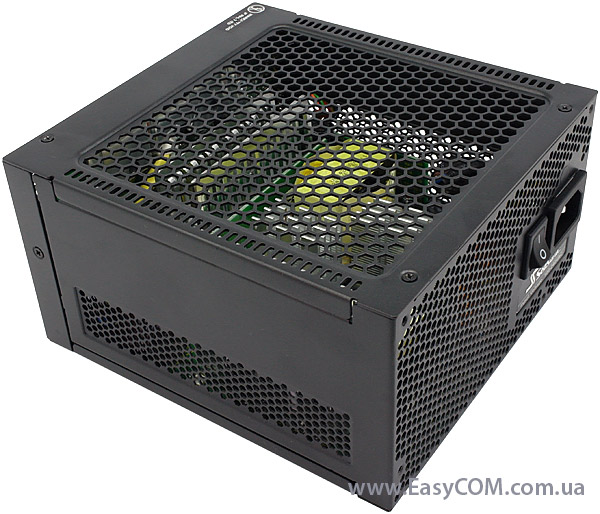

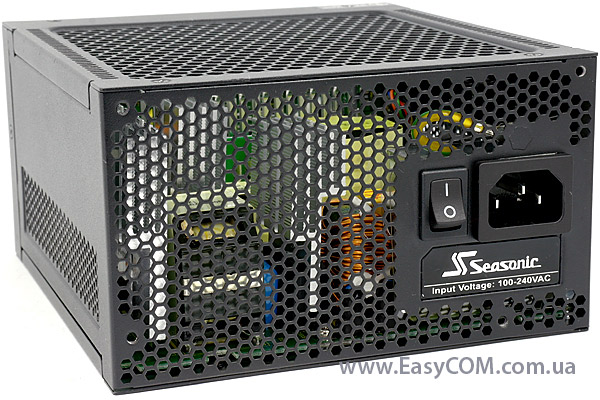

Зовні Seasonic Platinum 520 Fanless нічим не відрізняється від молодших безвентиляторних моделей. Його розміри (160 х 150 х 86 мм) цілком характерні для пристроїв аналогічної потужності.

Seasonic Platinum 520 Fanless

Усі панелі густо всіяні вентиляційними отворами, що цілком логічно - при відсутності вбудованого вентилятора потрібно по максимуму використовувати будь-який зовнішній потік повітря для обдуву компонентів. Найбільша за площею сіточка розташована на верхній кришці, тому дуже важливо, щоб під час експлуатації блока живлення вона нічим не перекривалася.

Seasonic Platinum 520 Fanless

Навіть нижня частина, яка завжди робиться глухою, містить вентиляційні отвори.

Seasonic Platinum 520 Fanless

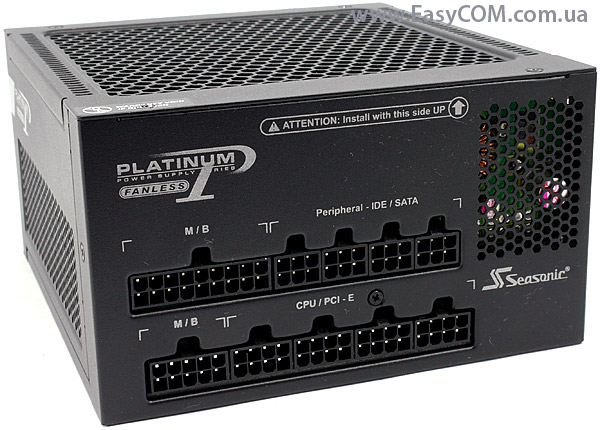

На задній панелі розташовані модульні роз’єми. Відзначимо, що від'єднуваними зроблені всі провідники, включаючи навіть ті, що призначені для живлення материнської плати. Великого ускладнення з підключенням кабелів у користувача виникнути не повинно, тому що всі роз’єми підписані і мають різну конструкцію.

Зверху можна побачити нагадування від виробника, яким чином повинне бути встановлене джерело живлення усередині комп'ютерного корпусу.

Seasonic Platinum 520 Fanless

Seasonic Platinum 520 Fanless

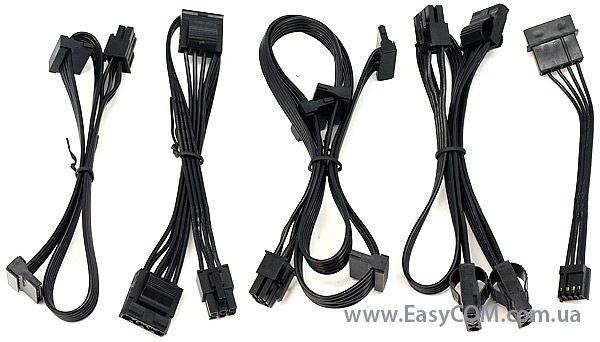

Від’єднувані кабелі (крім живлення материнської плати) зроблені у вигляді шлейфів, що позитивним чином позначиться на зручності роботи з ними. Для відеокарт передбачено два 6+2-контактні роз’єми, причому кожний з них розташований на окремому кабелі. Знову ж, це лише спростить підключення відеоприскорювачів, а також зведе до мінімуму кількість невикористовуваних конекторів.

Seasonic Platinum 520 Fanless

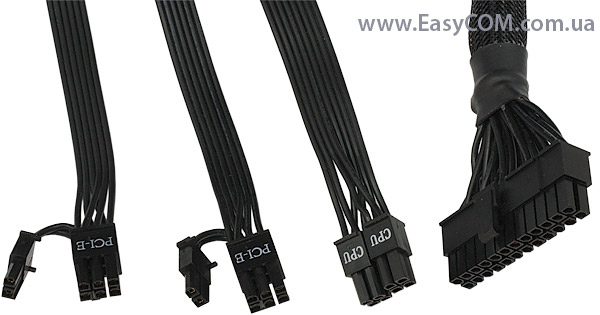

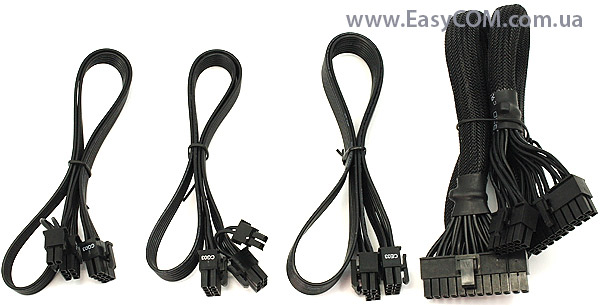

Основний 20+4-контактний роз’єм живлення ATX виконаний у розбірному вигляді. Для додаткового живлення процесора передбачений також розбірний 4+4-контактний роз’єм ATX12V. Додаткове живлення до відеокарти підводить за допомогою двох 6+2-контактних роз’ємів. Це побічно говорить про те, що Seasonic Platinum 520 Fanless розрахований на роботу з одним «топовим» відеоприскорювачем.

Комплект модульних кабелів досить значний і включає дев'ять позицій. Усі доступні типи роз’ємів, а також довжина провідників, наведені в таблиці:

Типи роз’ємів

Кількість

Довжина проводів до роз’єму (роз’ємів), см

20+ 4-контактний роз’єм живлення ATX

1

60

4+ 4-контактний роз’єм живлення ATX12V

1

65

6+ 2-контактний роз’єм PCIE

1

60

6+ 2-контактний роз’єм PCIE

1

65

три роз’єми PATA

1

40-50-65

два роз’єми PATA

1

30-40

чотири роз’єми SATA

1

40-50-65-75

два роз’єми SATA

1

30-45

перехідник з роз’єму PATA на FDD

1

10

Seasonic Platinum 520 Fanless

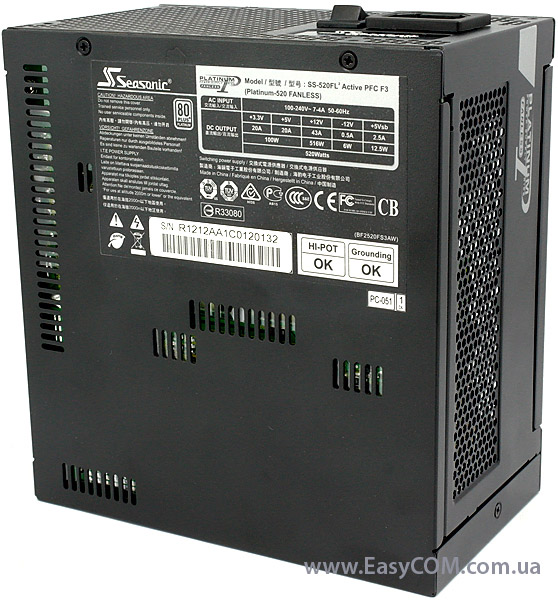

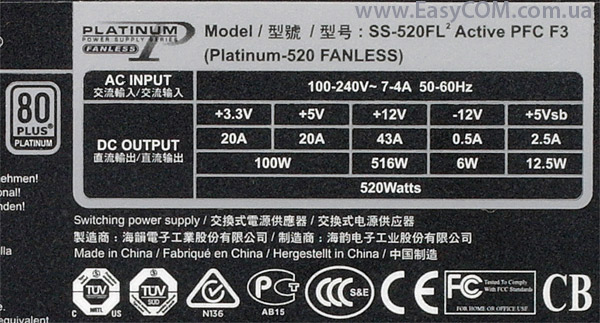

На нижній кришці виробник помістив етикетку з технічними характеристиками. Потужність каналу +12В становить 516 Вт, при загальній потужності блока живлення 520 Вт. Очевидно, що в цьому випадку низьковольтна частина побудована за принципом DC-DC перетворювача. Лінії +3,3В і +5В мають максимальну сумарну потужність 100 Вт і здатні витримати навантаження по 20 А кожна. Як і в більшості якісних блоків живлення з високим рівнем ККД, тут канал +12В виконано у вигляді однієї лінії, а не розділеним на кілька «віртуальних», і розрахований на досить велике навантаження (як для 520-ватних рішень) - 43 А.

По енергоефективності джерело живлення Seasonic Platinum 520 Fanless відповідає стандарту 80 PLUS Platinum, на що вказує зображення на етикетці. Нагадаємо, що блоки живлення стандартизуються 80 PLUS Platinum, якщо їхній ККД при навантаженнях 20%, 50% і 100% не опускається нижче 90%, 94% і 91% відповідно.

Також можна відзначити широкий діапазон вхідних напруг від 100 до 240 В, що дозволяє відмовитися від зовнішніх стабілізаторів напруги живлення в умовах «поганої» електромережі.

Внутрішнє обладнання

Seasonic Platinum 520 Fanless

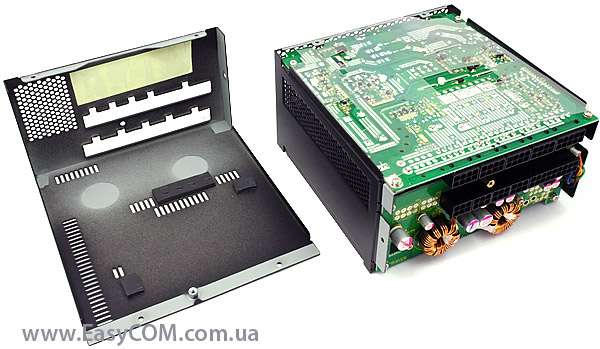

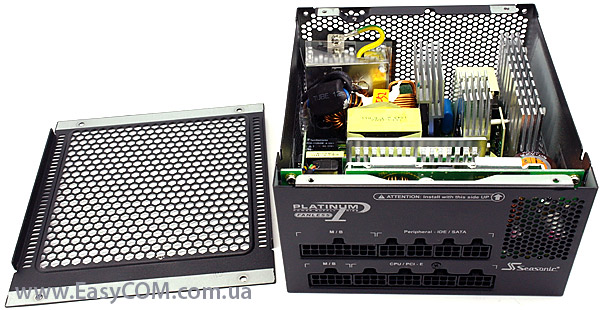

Процес «розкриття» блока живлення досить простій, потрібно всього лише відкрутити чотири кріпильні гвинти. Щоправда, у цьому випадку ви ризикуєте втратити гарантію на сам пристрій. Про це також нагадує стікер, наклеєний на одному із гвинтів.

Seasonic Platinum 520 Fanless

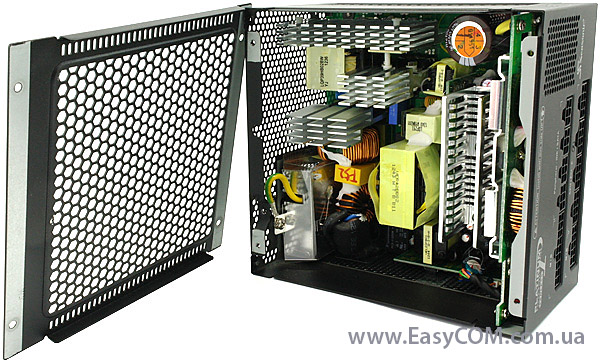

В основі Seasonic Platinum 520 Fanless лежить добре знайома нам за молодшими безвентиляторними моделями платформа під кодовою назвою «KM3». Для порівняння наводимо світлину 460-ватного пристрою із серії Platinum Fanless:

Seasonic Platinum 520 Fanless

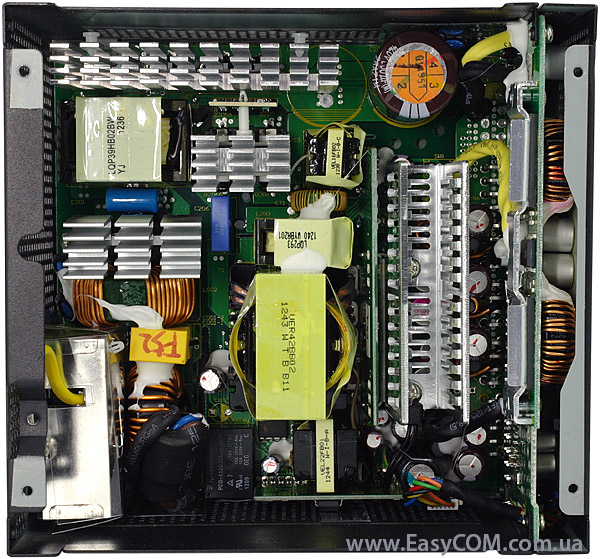

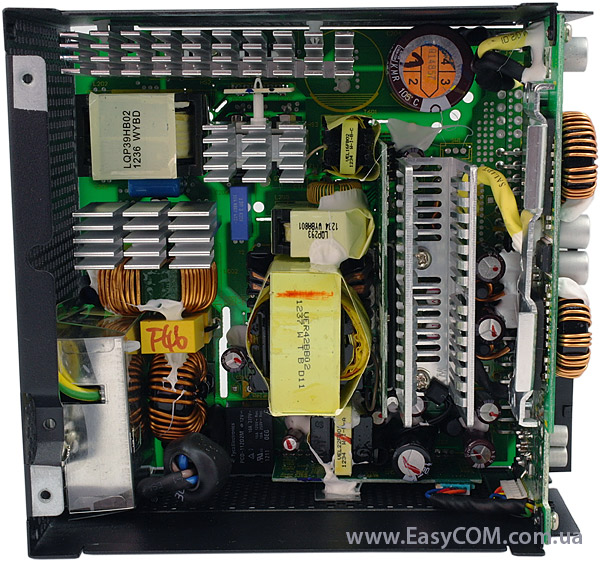

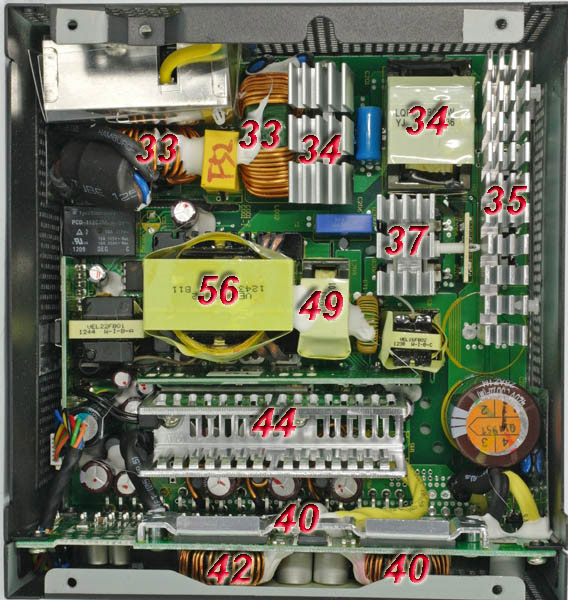

Візуально різницю помітити дуже складно, тому пропонуємо все-таки більш детально розглянути внутрішнє обладнання блока живлення Seasonic Platinum 520 Fanless і з'ясувати, за рахунок чого виробник зумів збільшити номінальну потужність із 460 до 520 Вт.

Seasonic Platinum 520 Fanless

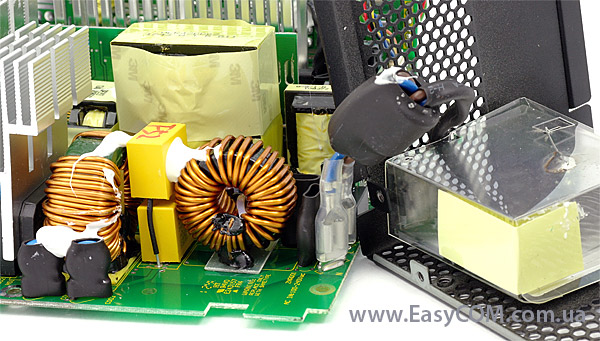

Щоб не займати зайве місце на головній друкованій платі, яка і так зроблена двошаровою, частина елементів EMI-фільтра розпаяна безпосередньо біля виходів мережевої розетки. Нагадаємо, що завданням даного вузла є згладжування різних мережевих перешкод і шумів, що утворюються при роботі ключів самого блока живлення. Реалізація вхідного фільтра в Seasonic Platinum 520 Fanless виконана на вищому рівні, тут присутні всі необхідні компоненти.

Помітно, що виробник намагався по максимуму використовувати вільний простір, розташувавши X-конденсатори у вигляді «вежі» один над іншим.

Seasonic Platinum 520 Fanless

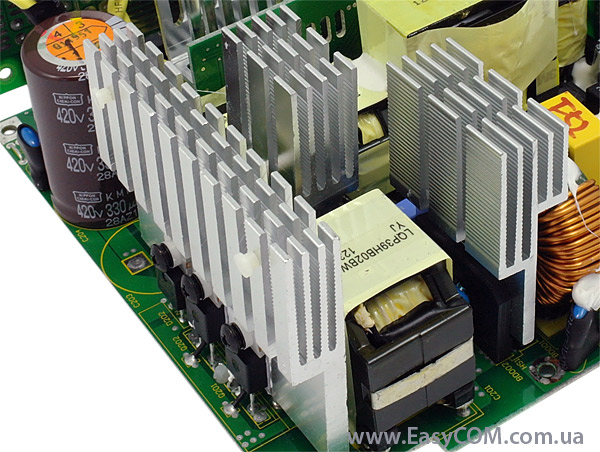

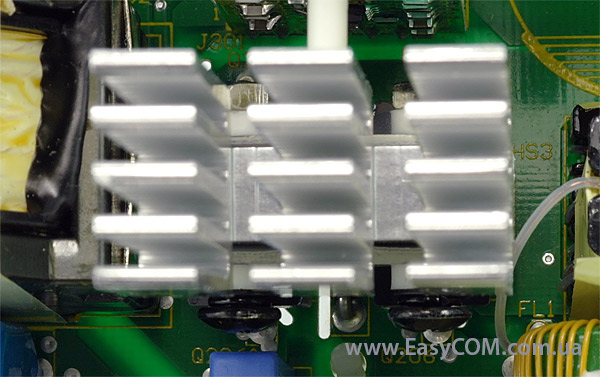

Поруч знаходяться інші компоненти первинного кола: діодний міст, згладжуючий конденсатор і активний модуль корекції коефіцієнта потужності (APFC). У вхідному випрямлячі встановлено дві діодні збірки, які охолоджуються окремим алюмінієвим радіатором.

Seasonic Platinum 520 Fanless

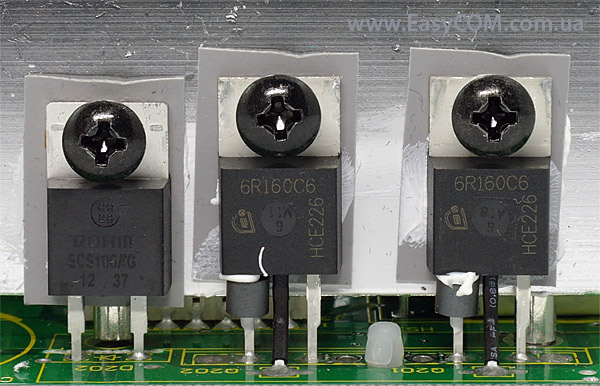

Перші відмінності між Seasonic Platinum 520 Fanless і Seasonic Platinum 460 Fanless уже можна виявити в конструкції модуля APFC, вірніше сказати в його силовій частині. В 520-ватній моделі використовуються транзистори з більш низьким опором відкритого каналу (0,160 Ом) - Infineon 6R160C6. А от номінали діода Шотткі (SCS106AG) і ШІМ-контролера APFC (NCP1654) залишилися без зміни.

Seasonic Platinum 520 Fanless

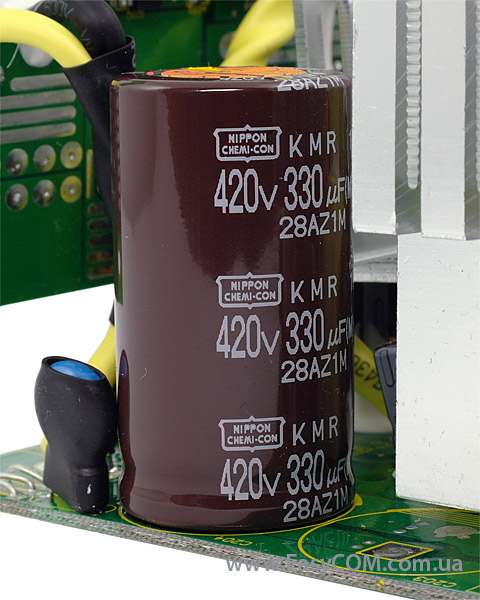

Крім того, на вході встановлений і більш ємний конденсатор на 330 мкФ (в 460-ватній моделі ємність даного елемента рівна 270 мкФ). Якість конденсатора, як і раніше, перебуває на висоті. Про це говорить і ім'я виробника (відома японська компанія Nippon Chemi-Con), і максимальна робоча температура (105⁰С).

Seasonic Platinum 520 Fanless

Як і у всіх «платинових» блоках живлення від Seasonic, в Seasonic Platinum 520 Fanless застосовується мостовий резонансний перетворювач. На відміну від напівмостової схеми, тут використовуються чотири транзистори, які працюють парами. Перевагою мостової топології є те, що її використання дозволяє знизити струми в первинному колі у два рази в порівнянні з напівмостовою схемою. У блоці живлення Seasonic Platinum 520 Fanless ключами головного перетворювача виступають чотири транзистори Infineon 5R250P. Їхньою роботою керує ШІМ-контролер CM6901 від Champion Microelectronics.

Seasonic Platinum 520 Fanless

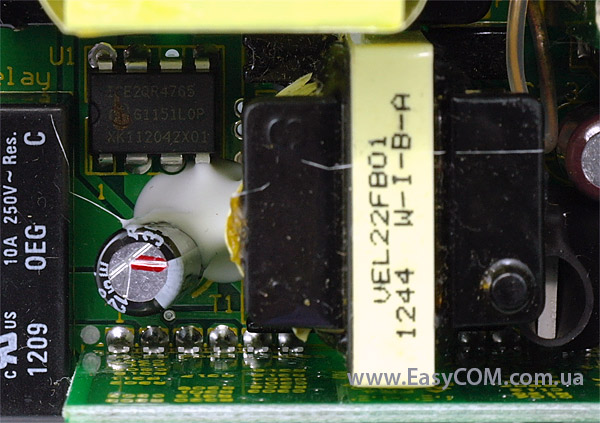

Поруч із силовим трансформатором розташований вузол чергового живлення із ШІМ-контролером ICE2QR4765 в основі.

Seasonic Platinum 520 Fanless

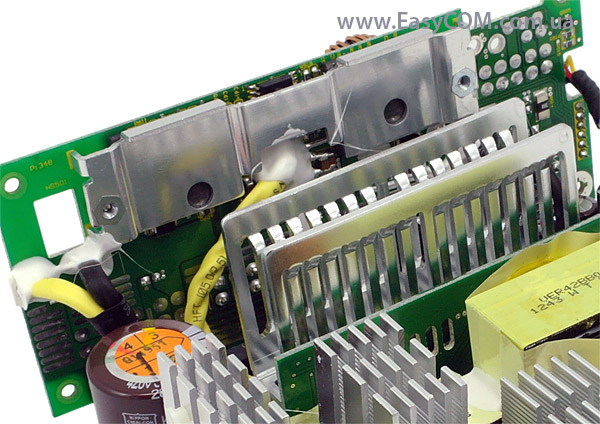

Низьковольтна частина побудована на основі синхронного випрямляча. Польові транзистори на каналі +12В розпаяні на окремій друкованій платі й охолоджуються досить великим радіатором, зробленим у вигляді перевернутої букви «П». Біля самого краю радіатора добре видний термодатчик, який підтверджує наявність термозахисту в Seasonic Platinum 520 Fanless. Для блоків живлення з пасивною системою охолодження даний вид захисту досить актуальний.

Seasonic Platinum 520 Fanless

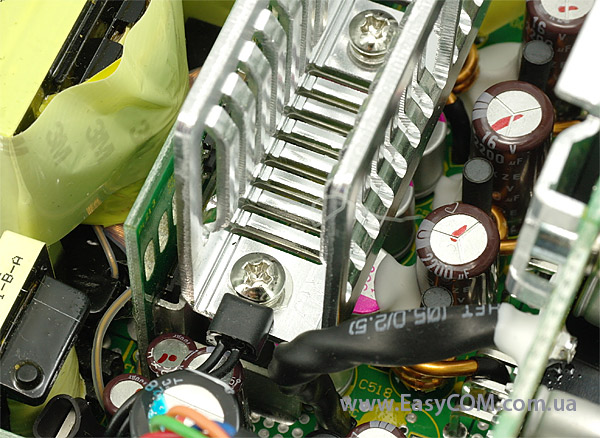

Крім того, частина тепла через шар теплопровідного матеріалу відводиться на задню кришку блока живлення. Тим самим увесь корпус Seasonic Platinum 520 Fanless виступає в ролі своєрідного великого радіатора. Досить продумане технічне рішення з боку виробника.

Seasonic Platinum 520 Fanless

DC-DC перетворювачі напруг +3,3В і +5В мають звичну конструкцію. На лицьовій стороні плати розташована силова частина, яка складається із шести транзисторів RJK0332DPB (по три на кожну лінію) і керуючого ШІМ-контролера APW7179. Хоча й опір транзисторів невеликий (усього 3,6 мОм), виробник все-таки вирішив перестрахуватися і встановив для їхнього охолодження додатковий радіатор у вигляді алюмінієвої пластини.

Seasonic Platinum 520 Fanless

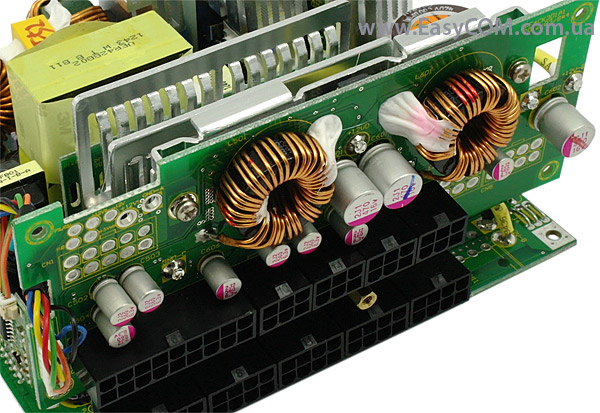

На звороті плати, крім двох котушок для стабілізації напруг +3,3В і +5В і фільтруючих конденсаторів, розташована і частина модульних роз’ємів. Відзначимо, що тут встановлені тільки твердотільні конденсатори (470 мкФ х 16 В, 560 мкФ х 6,3 В) від досить відомого бренду Enesol/Matsuki Polymer.

Seasonic Platinum 520 Fanless

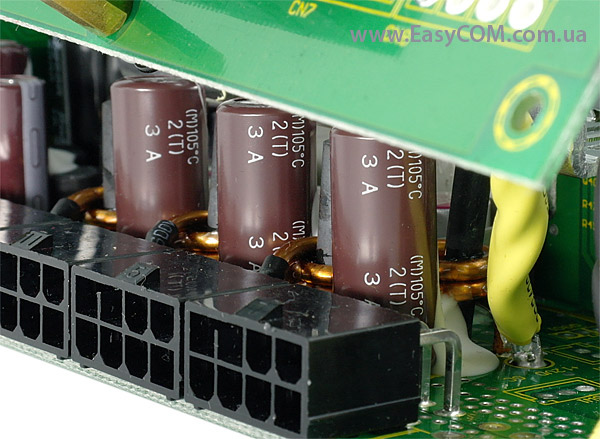

На лінії +12В також використовуються твердотільні конденсатори (330 мкФ х 16 В), але крім них помічені ще і кілька високотемпературних (до 105⁰С) конденсаторів з рідким електролітом (2200 мкФ х 16 В). Їхня якість також не викликає ніякого сумніву, тому що в якості виробника зазначена іменита японська компанія United Chemi-Con.

Seasonic Platinum 520 Fanless

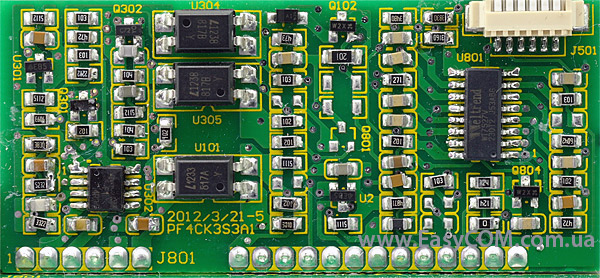

Система захистів побудована на основі мікросхеми Weltrend WT7527V, яка забезпечує контроль напруг (UVP/OVP) на всіх трьох каналах (+3,3В, +5В, +12В) і захист від перевантаження по струму (OCP). Інші види захистів (від короткого замикання/перевантаження/перегріву) реалізовані в інших вузлах блока живлення.

Seasonic Platinum 520 Fanless

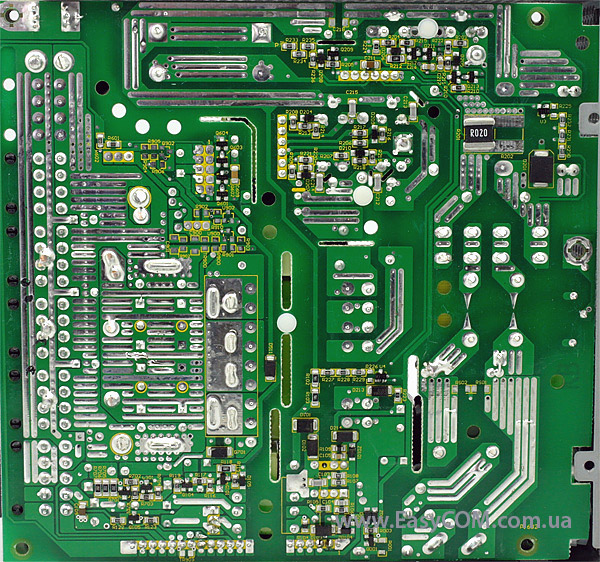

Якість пайки зразкова, усі доріжки рівні, патьоків і інших недоліків не виявлено.
