Огляд і тестування блоку живлення Seasonic SS-500ES Active PFC

У даному огляді ми познайомимося із блоком живлення Seasonic SS-500ES Active PFC. Усього в серії «ES» на сьогоднішній день налічується п'ять різних моделей, потужність яких варіюється від 300 до 600 Вт. Джерела живлення цієї серії постачаються в OEM-версії і ідеально підійдуть тим користувачам, які хочуть надійне рішення за порівняно невеликі гроші. Нагадаємо, що «коробкова» (RETAIL) версія виробу відрізняється від OEM-версії наявністю комплекту поставки. У випадку із блоками живлення, в OEM-версії будуть відсутні фірмова упаковка, мережевий шнур живлення, кріпильні гвинти і т.д. Як показує практика, далеко не всім користувачам потрібні ці компоненти, особливо якщо збирається не перший комп'ютер або проводиться апгрейд системи.

Ще однією перевагою блоків живлення серії «ES» є наявність сертифіката енергоефективності 80 PLUS Bronze, тобто навіть молодші моделі будуть демонструвати високий ККД. А як ми вже не раз переконувалися, високий ККД - наслідок хорошої якості елементної бази. Але про внутрішнє облаштування Seasonic SS-500ES Active PFC ми поговоримо трохи пізніше, а зараз давайте ближче познайомимося з його технічними характеристиками.



Seasonic SS-500ES Active PFC



Специфікація блоку живлення Seasonic SS-500ES Active PFC:

Виробник

Sea Sonic Electronics

Модель

Seasonic SS-500ES Active PFC

Тип

ATX12V v2.3

Номінальна потужність, Вт

500

Потужність по каналу 12В, Вт

408

Потужність ліній +3,3V і +5V, Вт

130

Ліній +12V

2

Виходи

+3,3V – 24 A,
+5V – 24 A,

+12V1 – 17 A,

+12V2 – 17 A,
-12V – 0,8 A,
 +5VSB – 2,5 A

PCI-E роз’єми

2 (6+ 2-контактний і 6-контактний)

SLI Ready

Ні

CrossFire Certified

Ні

Модульний

Ні

ККД, %

>82

Сертифіковано 80 PLUS

Bronze

Коефіцієнт потужності (PF), %

99

Метод компенсації коефіцієнта потужності

Активний

Вхідна напруга, В

100 – 240

Частота, Гц

50 – 60

Вхідний струм, А

9 - 4,5

Розмір вентилятора, мм

80 х 80 х 25

Регулятор швидкості обертання вентилятора

 Є

Рівень шуму, дБ

 до 40,0

Електромагнітні безпека та сумісність (EMI/EMC)

CB, TUV, CUL, CE, FCC, C-tick, CCC

Захист

UVP, OVP, SCP, OPP

Відповідність RoHS (низький вміст у припої свинцю й кадмію)

 Є

Розміри (ДхШхВ), мм

150 х 140 х 86

Комплектація

-

Вага, кг

-

Ресурс (у режимі повного завантаження, при 25С навколишнього середовища), годин

> 100 000

Гарантія

3 роки

Сайт виробника

http://www.seasonic.ru/

Все цены на Seasonic SS-500ES Active PFC



Seasonic SS-500ES Active PFC



Оскільки блок живлення Seasonic SS-500ES Active PFC постачається в OEM-версії, то в комплекті з ним відсутній мережевий шнур живлення та кріпильні гвинти, що потрібно буде врахувати при покупці.



Seasonic SS-500ES Active PFC

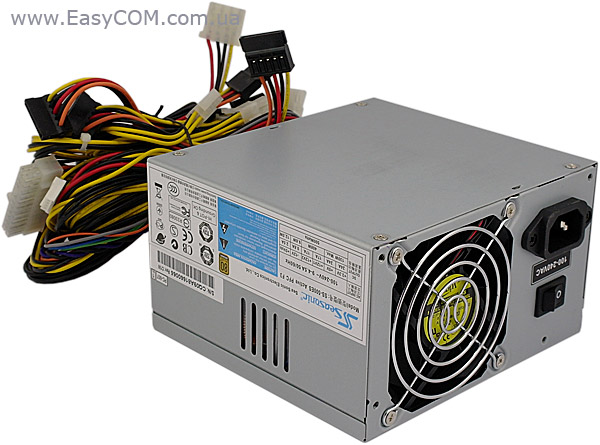

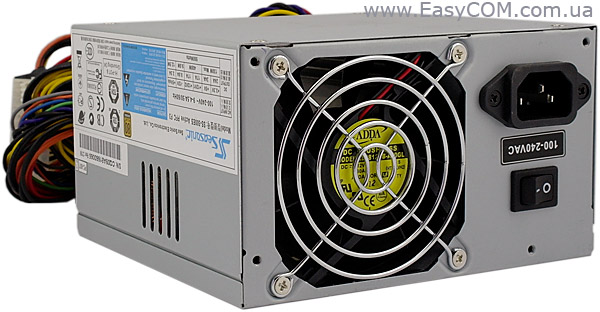

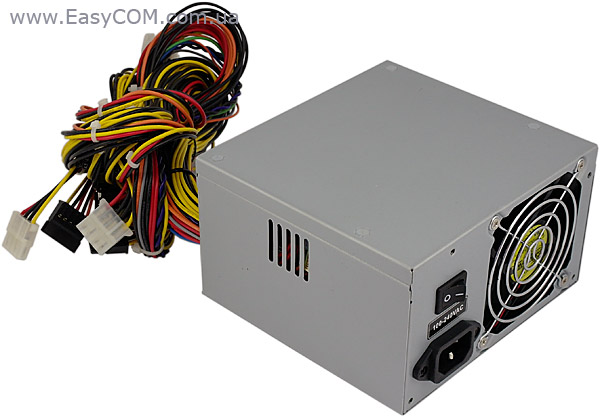

Джерело живлення Seasonic SS-500ES Active PFC має стандартний вигляд і розміри (150 х 140 х 86 мм). Корпус виконаний зі сталі й пофарбований у сірий колір. Тут вентилятор, на відміну від більшості блоків живлення стандарту ATX, знаходиться не на верхній кришці, а на задній.

Поруч із вентилятором розташовується роз’єм для підключення мережевого шнура живлення і клавіша відключення від мережі. Сам вентилятор закритий решіткою типу «гриль».



Seasonic SS-500ES Active PFC

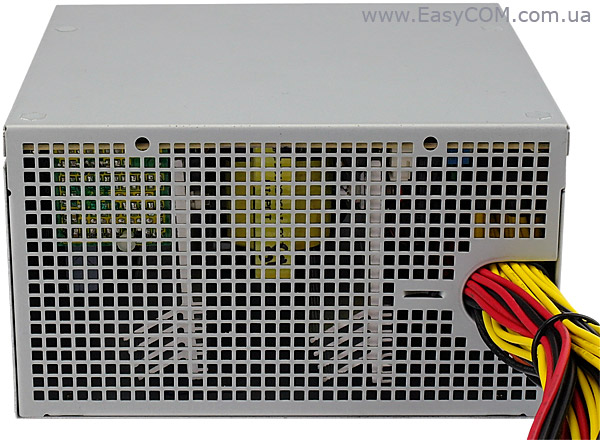

Передня стінка зроблена у вигляді решітки зі штампованими квадратними отворами, що поліпшує циркуляцію повітря і його вивід із блоку живлення. Провідники розпаяні безпосередньо на друкованій платі й виходять назовні через круглий отвір.

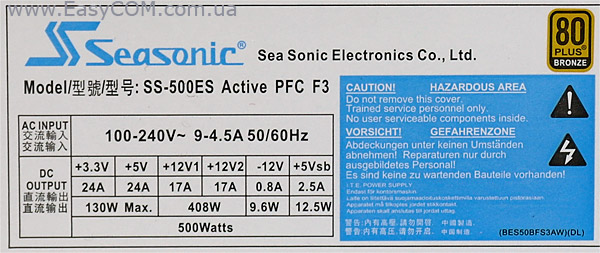

На бічній панелі виробник помістив етикетку з технічними характеристиками. Потужність каналу +12В становить 408 Вт; лінії +3,3В и +5В мають максимальну сумарну потужність 130 Вт і здатні витримати навантаження по 24 А кожна. Канал +12В розділений на дві лінії, кожна з яких розрахована на навантаження 17 А. Швидше за все, одна лінія +12V1 використовується для живлення материнської плати, процесора та периферійних пристроїв, а інша +12V2 - для живлення підключеної відеокарти.

Джерело живлення Seasonic SS-500ES Active PFC розраховане на великий діапазон вхідної напруги, яка може змінюватися в межах від 100 В до 240 В. Цей факт особливо важливий при роботі від «поганої» мережі або при відсутності джерела безперебійного живлення.

По енергоефективності блок живлення Seasonic SS-500ES Active PFC відповідає стандарту 80 PLUS Bronze, на що вказує відповідне зображення на етикетці. Нагадаємо, що блоки живлення стандартизуються 80 PLUS Bronze, якщо їхній ККД при навантаженнях 20%, 50% і 100% не опускається нижче 81%, 85%, 81% відповідно.

Також відзначимо наявність емблеми RoHS – директиви, яка обмежує використання потенційно небезпечних речовин в електротехнічному та електронному обладнанні, зокрема свинцю й кадмію.



Seasonic SS-500ES Active PFC

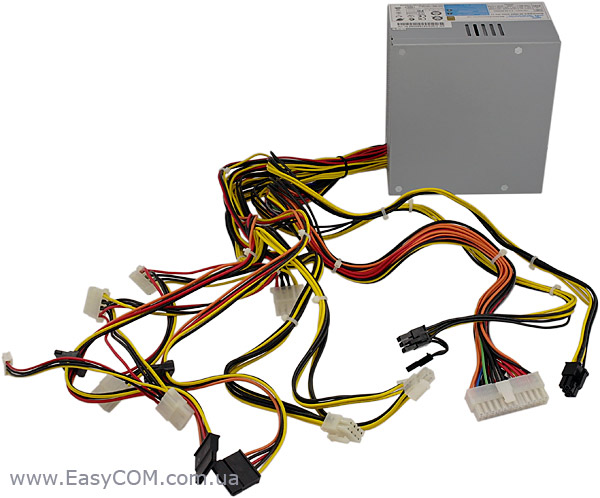

Тепер давайте подивимося, що собою являють кабелі вихідних ліній живлення. Усі доступні типи роз’ємів, а також довжина провідників наведені в таблиці:

Типи роз’ємів

Кількість

Довжина проводів до роз’єму (роз’ємів), см

20+ 4-контактний роз’єм живлення ATX

1

60

4+ 4-контактний роз’єм живлення ATX12V1

1

55

8-контактний роз’єм живлення ATX12V2

1

55

6+ 2-контактний роз’єм PCIE

1

60

6-контактний роз’єм PCIE

1

60

два роз’єми PATA і один роз’єм FDD

1

50-65-75

три роз’єми PATA

1

35-45-60

два роз’єми SATA

2

50-65

Хочемо звернути увагу на велику кількість роз’ємів SATA і PATA, а також на той факт, що вони знаходяться на різних лініях. Остання деталь особливо важлива, якщо в комп'ютері використовується багато приводів і накопичувачів.

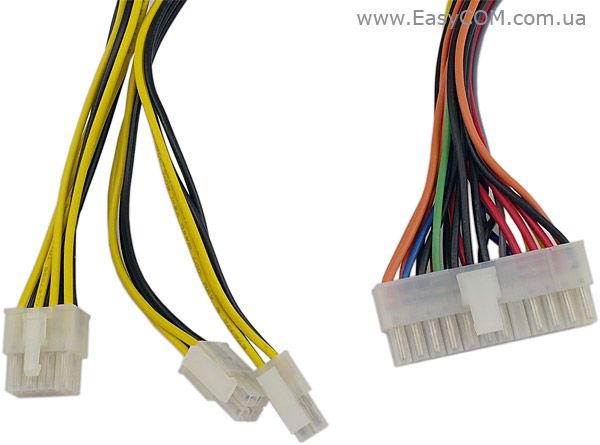

Основний 20+ 4-контактний роз’єм живлення ATX зроблений у розбірному вигляді. Для додаткового живлення процесора передбачений як розбірний 4+ 4-контактний роз’єм ATX12V1, так і нерозбірний 8-контактний ATX12V2.

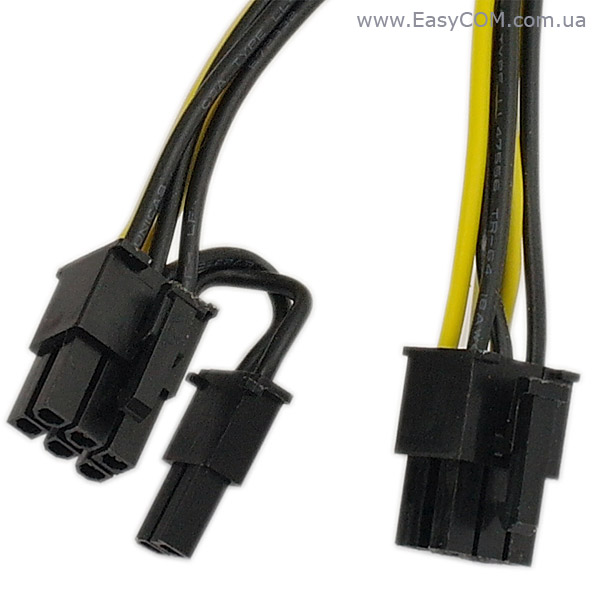

Живлення відеокарти здійснюється за допомогою двох роз’ємів PCIE, які мають 6-контактне та 6+ 2-контактне виконання. Наявність даних роз’ємів дозволить без проблем підключити навіть потужний сучасний відеоприскорювач без використання додаткових перехідників. Для більшості користувачів цього буде цілком достатньо.

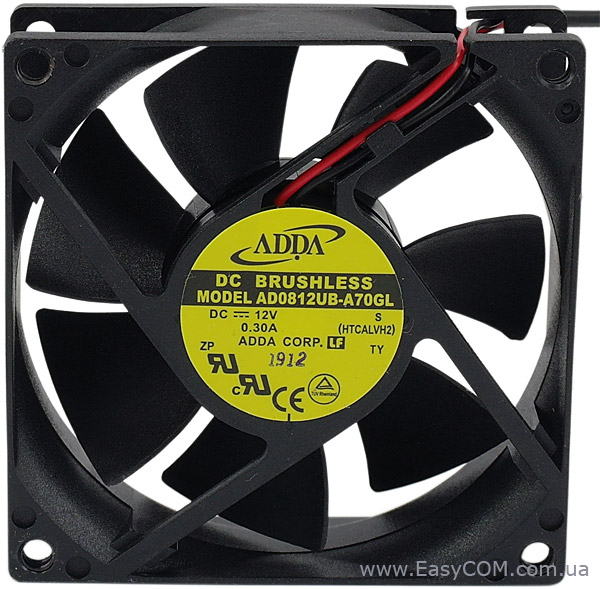

Для забезпечення активної циркуляції повітря використовується 80-мм вентилятор виробництва компанії ADDA, модель AD0812UB-A70GL. Даний вентилятор побудований на підшипнику кочення й здатний забезпечити досить непоганий повітряний потік, як для своїх розмірів і потужності - до 43,8 CFM (кубічних футів за хвилину).

Специфікація:

Вентилятор

ADDA AD0812UB-A70GL

Тип підшипника

Кочення

Напруга живлення, В

12

Струм, А

0,30

Потужність, Вт

3,6

Швидкість обертання, об/хв

3400

Повітряний потік, CFM

43,8

Рівень шуму, дБ

 до 40,0

Розміри, мм

80 х 80 х 25

Вага, г

86





Конструктивно корпус джерела живлення Seasonic SS-500ES Active PFC складається із двох половинок і розбирається звичним способом, шляхом викручування чотирьох гвинтів на верхній кришці.



Seasonic SS-500ES Active PFC

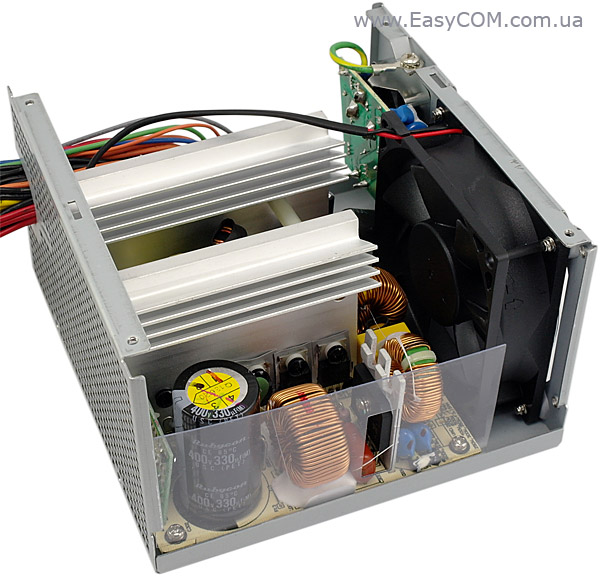

Внутрішньо пристрій Seasonic SS-500ES Active PFC дуже нагадує схемотехніку блоків живлення Seasonic S12II-520 Bronze і Seasonic S12II-620 Bronze. Усі три моделі побудовані на однаковій архітектурі. Добре це чи погано? У цьому випадку - добре, адже перераховані вище джерела живлення під час тестування показали хороші результати. Так що є всі надії, що й Seasonic SS-500ES Active PFC зарекомендує себе на такому ж рівні. Звичайно, багато чого ще залежить і від елементної бази, тому пропонуємо розглянути кожен вузол більш детально.

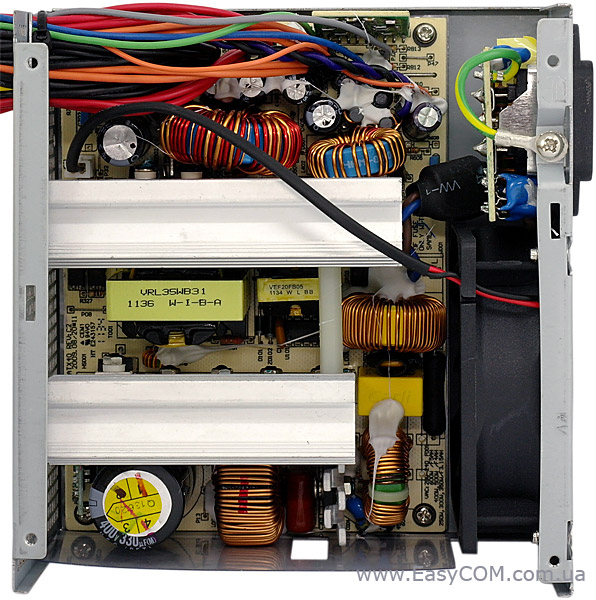

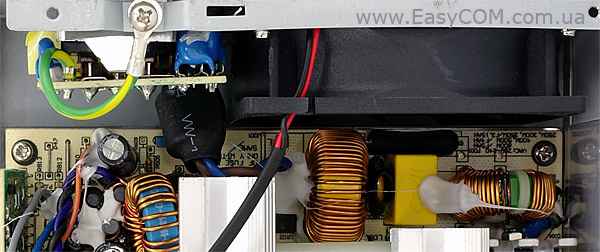

Високочастотні перешкоди, випромінювані в мережу блоком живлення, згладжуються за допомогою EMI-фільтра. Частина його елементів розпаяна на маленькій друкованій платі, яка знаходиться біля виходів мережевої розетки. Дві габаритні дросельні котушки й великий X-конденсатор розташовані на головній друкованій платі. Велика увага наділена ізоляції контактів. Також відзначимо, що до складу EMI-фільтра входить варистор, який відповідає за захист від стрибків напруги в мережі. Деякі виробники блоків живлення заощаджують на даному елементі, хоча для наших електромереж він може бути незайвим.

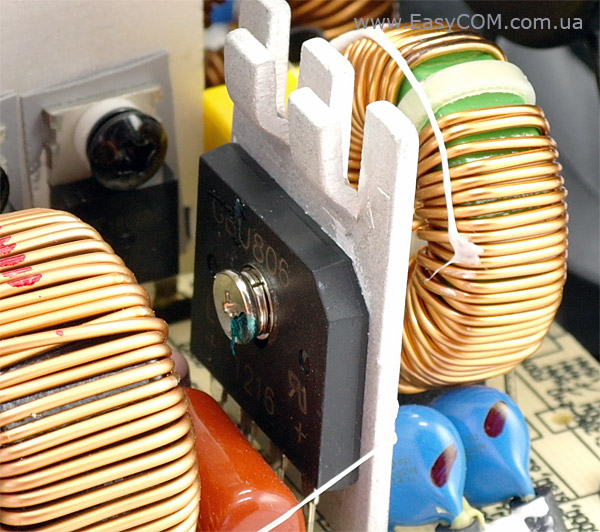

Біля самого краю плати знаходиться випрямляючий діодний міст GBU806, який охолоджується окремим невеликим радіатором.

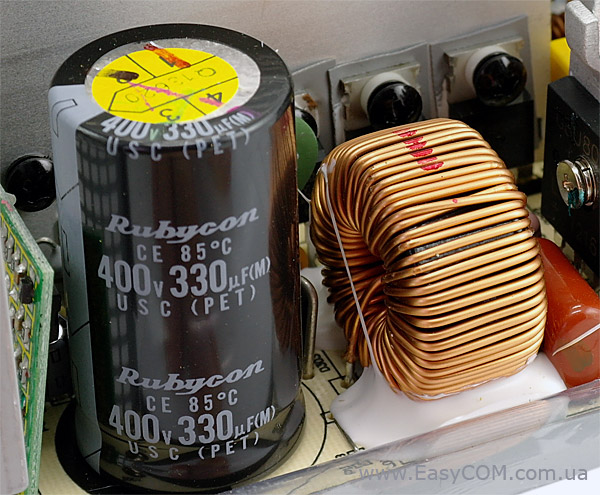

У якості згладжувального елемента мережевого живлення у вхідному ланцюзі використовується електролітичний конденсатор виробництва японської Rubycon ємністю 330 мкФ, розрахований на напругу 400 В і температуру до 85С. Якість продукції, що випускається під торговою маркою «Rubycon», дуже висока й заслуговує тільки хороших відгуків.

Поруч розташовані елементи активного модуля корекції коефіцієнта потужності (APFC) - ще один вузол, без якого важко уявити сучасні якісні блоки живлення. Перед згладжуючим конденсатором вхідного ланцюга розпаяний дросель APFC.

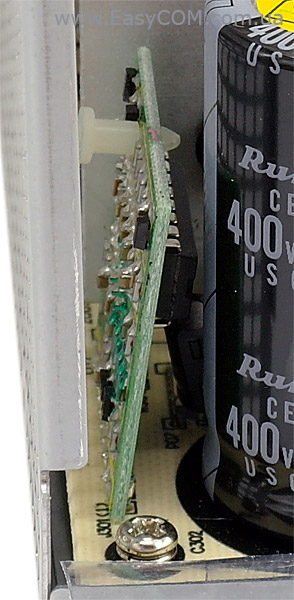

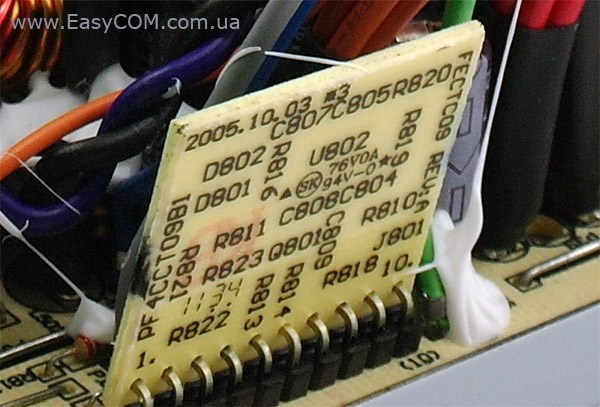

ШІМ-контролер, який керує роботою APFC і головного перетворювача, розташований на окремій друкованій платі.

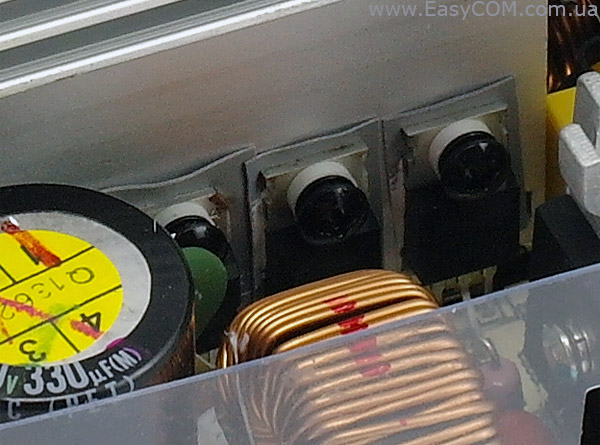

Силова частина APFC, що складається з одного діода і двох польових транзисторів FDP18N50, розташована на великому алюмінієвому радіаторі з розгалуженою верхньою частиною.





На тому ж радіаторі закріплені і два силові ключі головного перетворювача. На фотографії видно тільки один з них, ще один знаходиться на звороті радіатора.

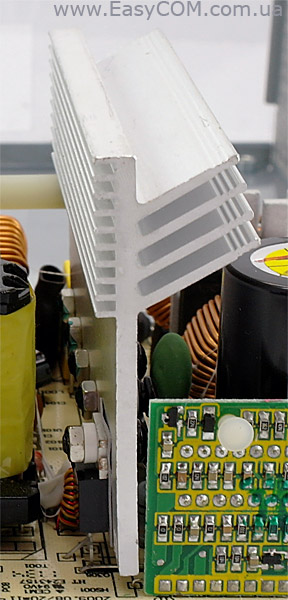

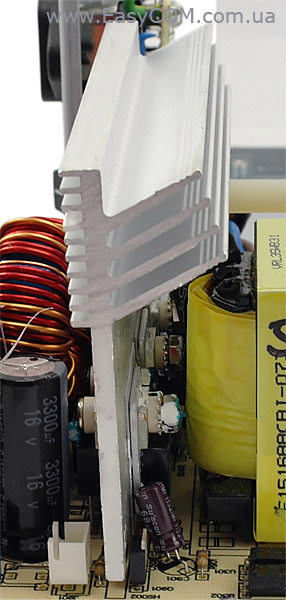

У порівнянні із блоками живлення Seasonic S12II-520 Bronze і Seasonic S12II-620 Bronze, в Seasonic SS-500ES Active PFC пасивна система охолодження перетерпіла деякі зміни. Тепер на радіаторах присутні довгі похилі ребра, що пов’язано з іншим розташуванням охолоджуючого вентилятора.

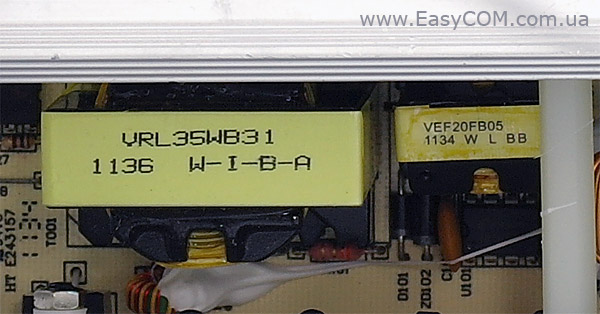

У центрі плати знаходяться два трансформатори. Той, який більший - головний силовий трансформатор, а менший бере участь у формуванні лінії чергової напруги живлення +5VSB.





У вторинному ланцюзі використовується випрямляч, побудований на діодних збірках. Для їхнього охолодження передбачений окремий радіатор, який за формою й габаритами нагадує радіатор, що охолоджує силові елементи первинного ланцюга.

Усього в низьковольтній частині використано п'ять діодних збірок - три для випрямлення напруги на каналі +12В, і по одній - на лініях +5В и +3,3В.

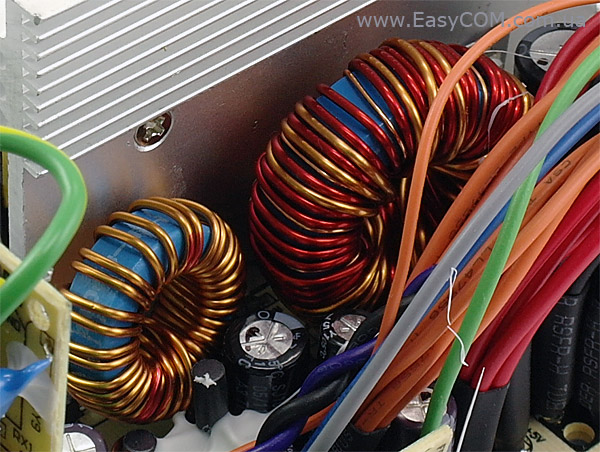

Стабілізація вихідних напруг здійснюється по груповому принципу, на що вказує більша котушка із двома обмотками для каналів +5В и +12В. Для лінії +3,3В призначений окремий дросель меншого розміру.

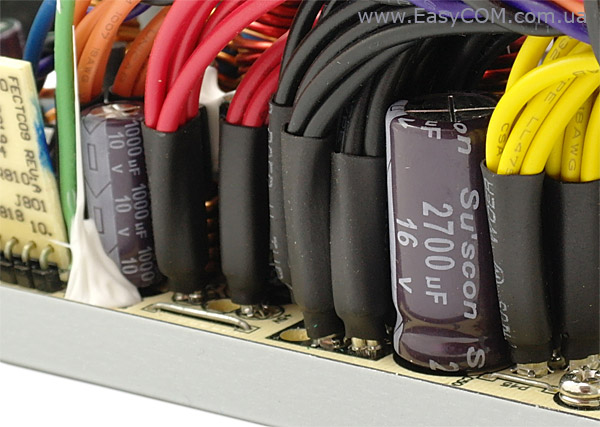

 Для згладжування пульсацій вихідних напруг живлення використовуються електролітичні конденсатори виробництва тайванської компанії Kuan Kun Electronic Enterprise, яка поширює свою продукцію під брендом «SU'SCON». Якість цих конденсаторів можна вважати середньою. На лінії +12 В установлені конденсатори двох ємностей 2700 мкФ і 3300 мкФ, на лінії +5В - 1000 мкФ. Визначити номінал «електролітів» на лінії +3,3В досить складно через скупчення проводів у цьому місці. Радує те, що всі конденсатори розраховані на високу температуру роботи - до 105С, що позитивним чином позначиться на тривалості служби джерела живлення.

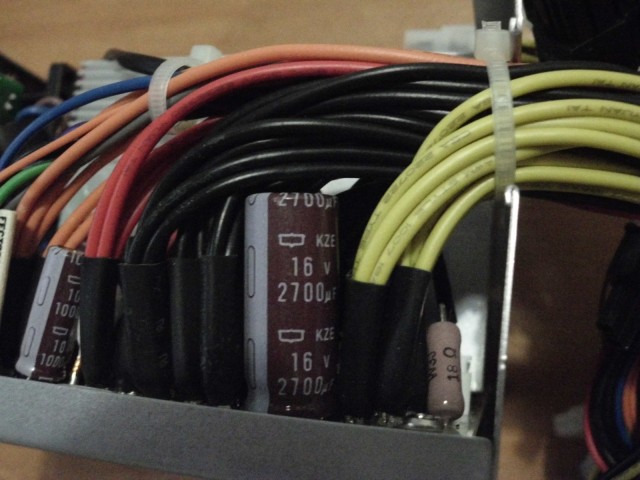

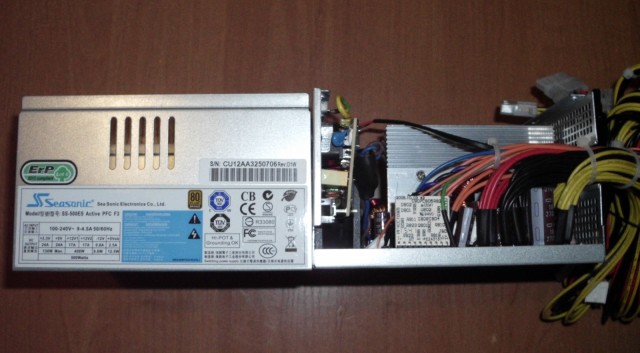

З 2014 року компанія Seasonic перестала використовувати конденсатори SU'SCON, оскільки до їх якості були претензії. Як доказ: в новішій ревізії Seasonic SS-500ES Active PFC Rev D1W ми бачимо встановлені конденсатори компанії KZE.

Контроль вихідних ліній живлення в Seasonic SS-500ES Active PFC реалізований за рахунок мікросхеми моніторингу HY-510N, яка, згідно специфікації, забезпечує захист від перевищення напруги (OVP) на лініях +12В, +5В і +3,3В та від зниження напруги (UVP) на лініях +5В и +3,3В. Даний контролер застосовується в багатьох блоках живлення виробництва компанії Sea Sonic Electronics, зокрема у все тому ж Seasonic S12II-520 Bronze і в протестованому недавно Seasonic SS-300SFD Active PFC.

У специфікації Seasonic SS-500ES Active PFC зазначено також наявність захисту по перевантаженню (OPP). Швидше за все, вона реалізована в мікросхемі, яка керує роботою APFC.

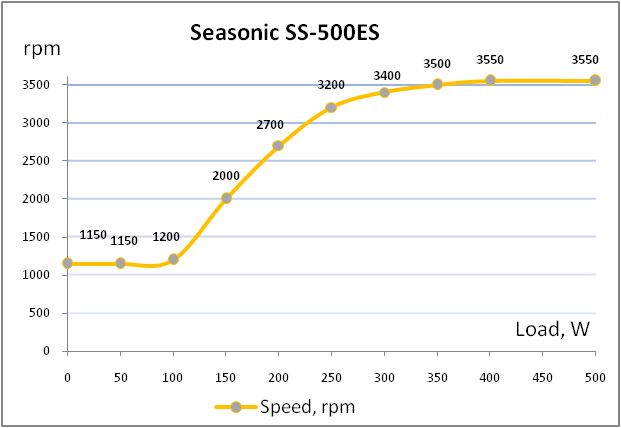

Термодатчиків, закріплених на радіаторі низьковольтної частини, ми не виявили. Тобто система керування вентилятором побудована за спрощеною схемою - швидкість його обертання залежить від споживаної потужності комп'ютера без обліку нагрівання елементів. Під час тестування ми подивимося, як це позначилося на температурному режимі основних вузлів блоку живлення Seasonic SS-500ES Active PFC, а також на рівні виробленого шуму.

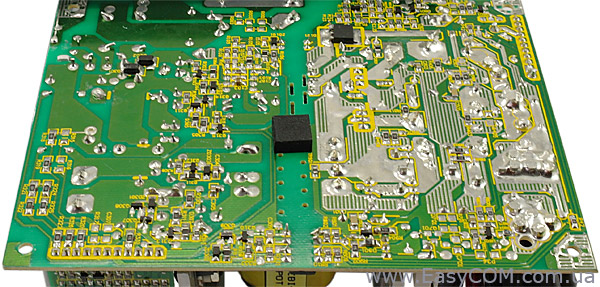

Якість пайки на платі Seasonic SS-500ES Active PFC, як завжди, дуже хороша, потьоків і явних недоліків немає.

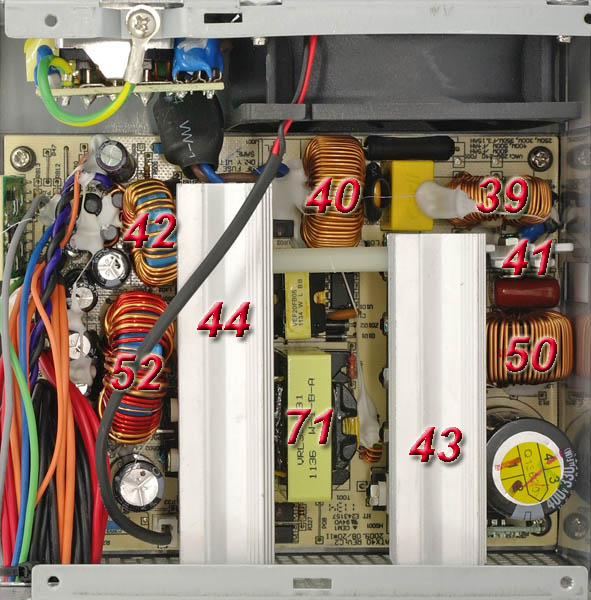

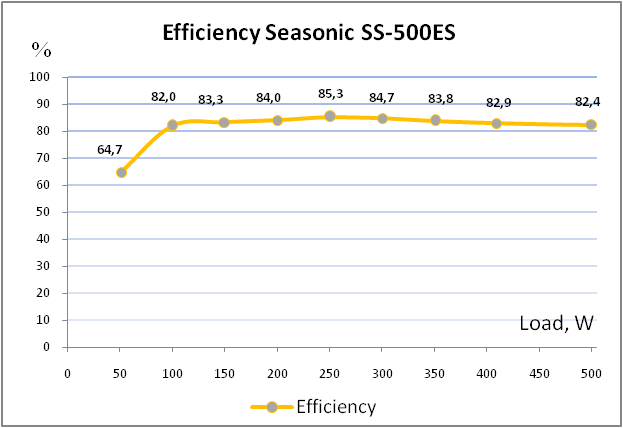

Тестування

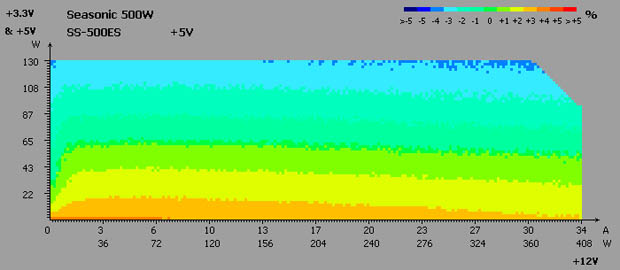

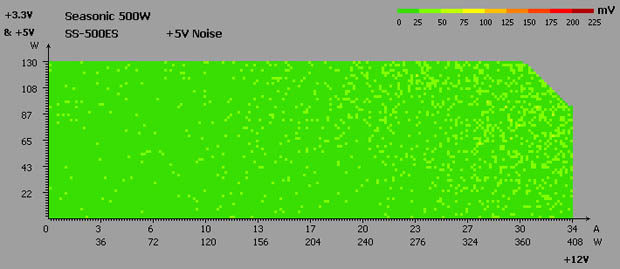

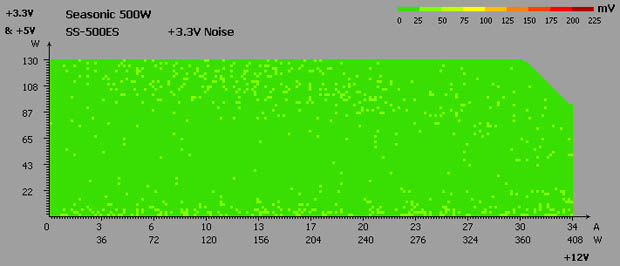

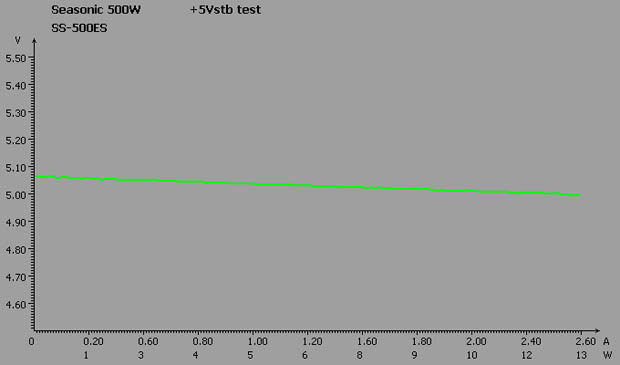

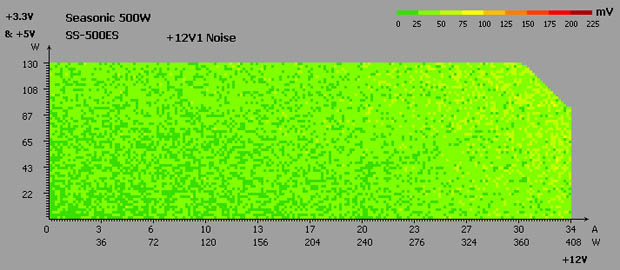

Крос навантажувальні характеристики

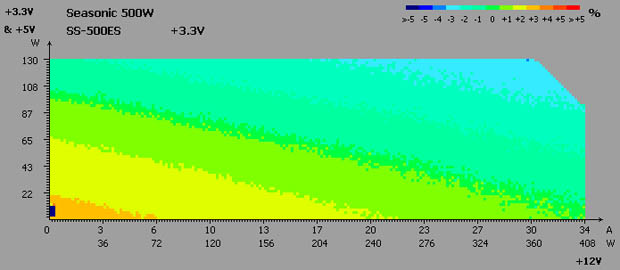

При проходженні тестів КНХ напруга живлення на лінії +3,3В змінювалася в межах від -3% до +3%, що можна вважати хорошим результатом.





Напруга на лінії +5В відхилялася в такому ж діапазоні - від -3% до +3%

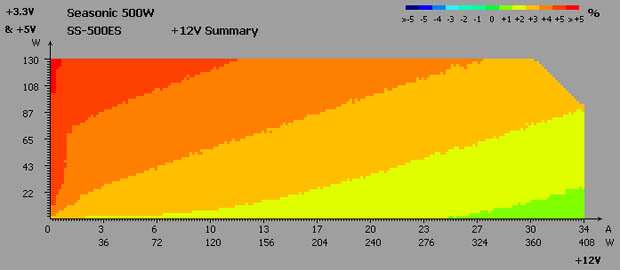

Напруга живлення на лінії +12В при проходженні тестів КНХ було трохи гірша, але при цьому однаково залишалося в межах допустимих норм.
